Сандық коммутациялық жүйе neax61∑


1 САНДЫҚ КОММУТАЦИЯЛЫҚ ЖҮЙЕ NEAX61∑

1. 1 Техникалық сипаттама

Сандық коммутациялық жүйе NEAX61∑ NEC (Жапония) фирмасында жасалғанстандартты аппарпаттық модульдер және стандарттық интерфейстер секілді типтік аппаратуралық модуль және салмалы функционалды модуьден тұрады. Сондықтан сұранысқа қарай таңдалмалы комбинациялық модульдік қондырғылармен тиімді конфугурациялық жүйелермен қамтамасыз етуге болады, керекті сиымдылықты алу үшін. Функционалдық модуль программалық қамтумен қамтамасыз етілген. Бұл жүйе коммутациялық функциаларды ғана орындап қоймай сондай-ақ жылдам жазу қатынастарын және жаңа қызмет түрлерін де орындауда әмбебап қызмет көрсетеді. NEAX61E жүйесінің қызмет көрсету нұсқалары 1- суретте көрсетілген.

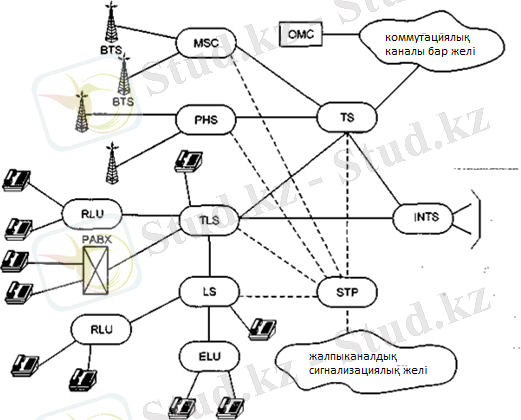

  1. сурет. NEAX61∑ жүйесінің қызмет көрсету нұсқалары

INTS-халықаралық түйін

TLS - жергілікті/қалааралық АТС

LS - жергілікті АТС

RLU - ішкі тұйықталумен трафикті шығару

TS - қалааралық АТС

ELU - ішкі трафикті тұйықталусыз шығару

BTS - ұялы байланыс базалық станциясы

MSC - ұялы байланыстың коммутациялық станциясы

PABX - мекемелік АТС

PHS - жеке радиотелефонды желі жүйесі

OMC - техникалық эксплуатация орталығы

STP - транзитті сигнализациялық орын

NEAX61∑ жүйесінің соңғы нұсқасы әртүрлі техникалық шешімдерді ұсынатын және оны жүзеге асыратын қуатты жүйе ұсынады. Бұл станцияға ∑ символы бекер берілмеген ол АТС те нақты баламаланған. ∑ - «соммалау» - бұл жағдайда осы символ бір коммутациялық жүйеде комутациялауға аппараттық және программалық тәсілдерді және кез - келген ақпарат түрін(дауыс, ақпарат, бейне) байланыстырады. Осы тұжырымды жетектей отырып, «Сигмы» жасаушылары үлкен көлемдегі ақпаратты өңдей алатын, дауыстық және визуалды ақпаратты өңдейтін, техникалық шешімдерді пайдалана отырып мультимедиялық станция жасап шығарды.

Қазіргі заманғы технологияларды жобалай отырып NEAX61∑ жүйесі ақпаратты өңдеуде мына шешімдерді жүзеге асыра алады:

  • Қарапайым телефонды желі құру;
  • Интелектуалды қосымша;
  • Жеке және радиотелефонды байланыс;
  • Мультимедиялық қосымша;
  • Бұл станцияға келесі абанеттік желілер қосылуы мүмкін:
  • Аналогты абанеттік желі;
  • Таксофондық желі;
  • Сандық абанеттік желі 64 Кбит/сек;
  • Базалық рұқсат BRI ISDN 144 Кбит/сек;
  • Біріншілік рұқсат PRI ISDN 2 Мбит/сек;

Станция келесі біріктіруші желілерді қосуға мүмкіндік береді:

  • 2 Мбит/сек, электрлі интерфейс;
  • 8 Мбит*сек, оптикалық интерфейс;
  • STM-1, оптикалық интерфейс 155 Мбит/сек;

NEAX61∑ жүйесі сигнализациясы:

  • Көпжиілікті импульсті челнок;
  • Декадты;
  • Көпжиілікті интерфейссіз челнок;
  • ОКС №7;
  • V5. 1, V5. 2;
  • EDSS1;
  • Жекеменшік;

NEAX61∑ жүйесінде « қалқушы» жаңа бөлуді басқару түрі қолданылады. Оның ерекшелігі келіп түскен жүктеме колемң мен трафиктік шартқа байланысты процессорлар арасында бөлінеді. Аз жүктеме кезінде жүйе тек бір процессор арқылы коммутация орнатады, ал үлкен жүктеме кезінде коммутация бірнешепроцессормен жүзеге асады. Қарапайым коммутациялық жүйелерде дауысты өңдеумен коммутация аймағы «қатты» режимде жұмыс жасайды, бұл өзгермелі трафик ке қызмет көрсету талаптарына жауап бермейды. Ондай жүйені кеңейту үшін қосымша коммутация құралдарымен процессорлар керек. Қалқушы режимі АТС көлеміне тәуелсіз, жүені аз шығынсыз басқаруға мүмкіндік береді. Қорта келгенде қалқу режимі трафикті бірқалыпты әрі оңай басқаруға мүмкіндік береді, яғни бірқалыпты функцияналды жүйе.

NEAX61∑ жүйесінің 30 түрі, қызмет CENTREX. Жүйеде әмбебап V5 түйісуі бар, сондай-ақ 10BaseT интерфейс арқылы IP- желісі қол жетімді. Телефондыө өолданыстан басқа NEAX61∑ станциясы VoIP шлюз ретіндеде қолданыла алады. Жүйеде кіші ұялы байланыс үйымдастыруқа болады базалық жүйе PHS (NEC) немесе DECT стандарттық жүйедегі шеткі өндірушілейр арқылы. SDH немесе ATM қондырғысы ұосылған жағдайда жүйеде STM-1 интерфейсі бар. Жүйедегі оперативті-іздестіру іс-шаралары (COMP) стандартты тапсырыс ретінде бөлінбес және біріктірілген бөлігі ретінде жүйеге кіреді. 10. 1 кестеде NEAX61∑ жүйенің негізгі мінездемелері көрсетілген.

1 Кесте. NEAX61∑ Техникалық мінездемесі.

1
2
3
1: Сипаттамалары
2: Параметрлері
3: Мағыналары
1: Максималды сиымдылығы
2: Соңғы (аудандық) АТС (LS)
3: 700 мың. Абанеттік және 40 мың. Қосушы желілер.
1: Транзиттік, түйіндік АТС
2: 130 мың. Желі
1: STP(аралықтағы сигнализациялық орны)
2: 100мың. Біріккен хабарлама сигнализациясы/с/жүйе
1: 1
2: 2
3: 3
1: Жүктеме
2: Қосалқы желі трафигі
3: 0, 8Эрл/МСС(штатты эксплуатацияланғанда)
1: Абанеттік терминал трафигі
2: 0, 35Эрл/желі(штатты эксплуатацияланғанда)
1: Соммалық қызметтік трафик
2: 67мың. Эрл
1: Әрекеттік қоңыраулар саны ЧНН
2: 8 млн
1: Басқару желісі
2: Процессор
3: RISC
1: Максималды процессорлар саны
2: 48-51
1: Программалық қамту
2: Операциялық жүйе
3: UNIX6Windows NT6 RTOS
1: Тілі
2: С
1: Интерфейс
2: Графикалық интерфейс GUI
1: Физикалық желі параметрлері
2: Абанеттік шлейф кедергісі
3: 200 ОМ max
1: 1600 ОМ max
1: Баланыс желі шлейф кедергісі
2: 6000 Ом max
1: Излоляция желісі кедергісі
2: 20кОм min
1: Электрқоректенуі
2: Тұрақты тоқ кедергісі
3: 45 тен 58 В
1: Жүйе сенімділігі
2: Қызмет көрсету уақты
3: 20 жыл
1: Бос тұру уақыты
2: 1 сағ кем 20 жылда
1: Сыртқы жағдайы
2: Температуа
3: От 5-40 С
1: Ылғалдылық
2: 20-80%
1: Мекемеге шарты
2: Тобеге дейінгі таза биіктігі
3:

2600 мм( фальшполға кабель төселуі)

2800 мм (үстіңгң кабель төселуі)

1: Жабыңғыға орташа жүктеме
2: 350 кг/кв. м
1: Ықшамдылығы мен үнемділігі
2: Платадағы желі саны
3: 1 желі платаға желілік комплектте
1: Типтік плата саны
2: 50
1: Энергиятүтынуы
2: 7 кВт (10 мың. Желі)
1: Статив көлемі
2: 1800х700х600 мм
1: Едендегі таза ауданы
2: 5 кв. м (10 мың. Желі)

NEAX61∑ жүйесінде концентратордың төрт түрі қолданылады, көлемімен ерекшеленген, ішкі трафикпен жүмыс жасауымен және интерфейсімен (10. 2. кесте) . Шығарушы концентратор орталық станцияға интерфейс V5арқылы жалғанады.

10. 2 кесте. NEAX61∑ шығарушы концентратордың мәнездемесі.

1
2
3
4
5
1: Шығарушы концентратордың типі
2: RLU
3: ELU (контейнер)
4: ELU (кабинетный)
5: ELU 500
1: Ішкі трафик өңделуі
2: Тұйықталумен
3: Тұйықталусыз
1: Статив саны
2: 1
3: 2
4: 1
5: 1
2
2
1: Көлемі
2: 1510
3: 3310
4: 230
5: 230
470
710
500 аналогты
64хLSL
1:
2: Электрлік
3: Электрлік, оптикалық
1: Интерфейс саны 2 Мбит/с
2: 16
3: 16
4: 4
5: 4
8
8
8
1: Түзеткіш
2: Сыртқы
3: Орнатылған
4: Орнатылған
5: Орнатылған
1: Батарея
2: Сыртқы
3: Орнатылған
4: Орнатылған
5: Орнатылған
1: Кросс
2: Сыртқы
3: Орнатылған
4: Сыртқы
5: Сыртқы

NEAX61∑ жүйесі Россияда сертификацияланған:

  • Қалалық тіреу станциясы (ҚТС)
  • Шығыс хабарлама түйіні (ШХТ)
  • Кіріс хабарлама түйіні (КХТ)
  • Шығыс/кіріс хабарлама түйіні (ШКХТ)
  • Тіреу-транзиттік құрамдастыру станциясы
  • Сигнализациялық транзитті пункт (STP)

1. 2 Құрылымдық сұлбасы

NEAX61∑ негізгі құрылымы: қолданбалы модуль, басқармалы модуль және коммутациялық хабарлама жылдамдығы (ATM Hub) . Осы компанеттер біріккен NEAX61∑ платформасы құрады (10. 2-сурет) . ATM Hub асинхронды құрылғы болғандықтан оған әртүрлі жылдамдықтағы қолданбалы модуль жатуы мүмкін.

NEAX61∑ станциясы төрт қосалқы жүйеден, жоғарыжылдамдықты коммутациялық қондырғылардан тұрады. Олар жүйеге процессорлар арасындағы байланысты және қослқы жүйе коммутациясын қамтамасыз етеді 3 - анықтама. NEAX61∑ жүйесінің құрылымдық сұлбасының элементтері

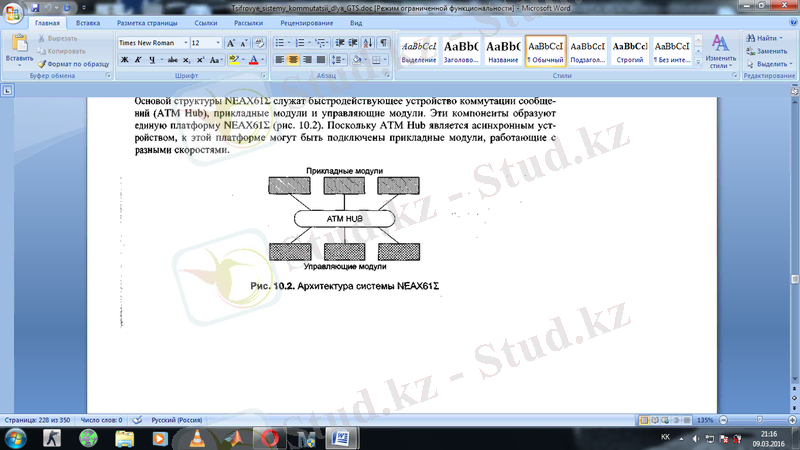

2-сурет. NEAX61∑ жүйе архитектурасы

3 - анықтама. NEAX61∑ жүйесінің құрылымдық сұлбасының элементтері

LM -Желілік модуль

SHM - сигналды өңдеу модулі

HUB - кіріктірме АТМ- коммутатор

DTIC - сандық жіберу бақылау интерфейсі

SHM - сигнализация өңдеу модулі

TSW - коммутацияның уақыттық сатысы

CLP - қоңырау өңдеу процессоры

SSW - коммутацияның кеңістікті сатысы

DTIM - сандық таратудың модульдік интерфейсі

IMAT - техникалық қызмет және әкімшілік терминалы

OMP - эксплуатация және тех қызмет процессоры

IVIM - IP-желі блок қосылуы

OTIM - оптикалық таратудық модуль интерфейсі

IATM - АТМ желісіне блок қосылуы

CSP - жалпы сигнализация каналы

SSC - коммутацияның кеістікті саты бақылауы

LOC - жергілікті контроллер

STiM - SDH желісіне блок қосылуы

RMP - Ресурст басқару процессоры

MCC - Байланысты басқару орталығы

DLTC - сандық тарату контроллеры

DAT - стриммер

Қолданбалы қосалқы жүйелер NEAX61∑ сыртқы жабдықтармен байланыстыруға арналған әртүрлі интерфейстерден тұрады.

Комутациялық қосалқы жүйе уақытпен бөлінген коммутациялық өрістен және уақыттық(TSW) және кеңістіктік(SSW) коммутациялық әртүрлі комбинацияланған қондырғылардан тұрады. Коммутациялық қондырғыларды басқару TSC және SSC контроллері арқылы орындалады.

Қосалұы жүйе процессоры төрт логикалық типтен тұрады:

  • CLP - қоңырауды өңдеу процессоры;
  • CSP - жалпы каналдық сигнализация;
  • OMP - эксплуатация және техқызмет процессоры;
  • RMP - ресурсты басқару процессоры.

Физикалық тұрғыдан алғанда процессор 1 ден 48 процессорға дейін қоса алады. Бір процессорлық жағдайда барлық төрт логикалық функцияларды бір процессор орындайды.

Қосалқы құрылғылар эксплуатациясы O&M жұмыстық терминдерді мына жағдайлар үшін қосады: жүйе эксплуатациясы, техникалық құзмет көрсетуді басқару, желіні тестілеу қондырғыларын, косу/шығару қондырғысын, жинақтаушы қатқыл диск, магнитті лентаға және стриммерға(DAT)

2 Аппараттық қамтамасыз ету.

2. 1 Қолданбалы қосалқы жүйе

Қосалқы жүйе NEAX61∑ сырқы қондырғымен байланыстыру үшін әртүрлі интерфейстерді қосады. NEAX61∑ келесі модульдер қолданылады.

  1. LM: Линиялық модуль - аналогты желі және ISDN BRI желісінің жұмысын қамтамасыз етеді, желілік модульдің максималды сиымдылығы 128 желі. Стативта 16 модуль 2048 абанент стативта орналасады.
  2. DHM: Сигнализация каналын өңдейтін модуль D - LAPD функция жұмысын орындайды, 2 деңгейлі ISDN абанеттері үшін.
  3. DTIM: Сандың тарату модуль интерфейсі. Басқа станцияларға қосылған 32 сандық желідегі, ISDN біріншілік деңгейін қалыптастырады.
  4. STIM: SDH модуль интерфейсі. Бір модульге SDH желіден 12 оптикалық STM1(155Мбит/с) интерфейсінен.
  5. OTIM: Оптикалық тарату модуль интерфейсі. Шығыс қосылуларда 16 оптикалық (8 Мбит/с) желі қамтиды.
  6. SHM: Сигнализация өңдеу модулі. 32 каналдық сигнализациямен ОКС №7 қамтамасыз етеді.
  7. BLM: кеңжолақты абанеттік модуль. 256 ADSL қамтамасыз ете алады.
  8. IVTM: Қолданбалы шлюз IP-телефонияда: IP+VoIP созды пакетпен тарату модулі, 480 қосылуды қамтиды.
  9. IATM: Ғаламторға қашықтықтан қосылу(RAS) - 480(1920 - IATF) ғаламтормен байланысты қамтиды.

Барлық модульдер лайықты контроллермен басқарылып коммутациялық өріске стандартты ішкістанциялық интерфейс арқылы (k-highway (KHW) ) арқылы қосылады.

Абанеттік желі модулі LM. Абанеттік комплекттен және модуль контроллерінен тұрады. Екі типтег аналогты абанеттер жалғанатын і абанеттік комплекттен тұрады - комплект LC және ол абанеттік қызметте қолданылады ISDN.

Абанеттік линия комплекті мына қызметтерді орындайды: абанеттермен иницирымдалған қоңырауды анықтайды, шақыру сигналын жіберуді қамтамасыз етеді және сандық - аналогтық сөзді түрлендіреді.

Локальды сигналды басқаратын LOC контроллерде сәкесінше LMC контроллерімен басқарылады. PHW форматын алу үшін ол LGDOWN сигналды нығыздайды және LGDOWN алу үшін PGW сигналды қайта босатады, LOC, LM- де орналасқан комплекттер жұмысын басқарады CCMP командасы арқылы. Ол екі платадан тұрады LAPDC ( біреуі резерв ретінде қолданылады) кінші дәреджелі D каналды 128 абанеттік ISDN жүзеге асыру үшін. Еген жүйеде 128 абанеттен көр болса ISDN онда еінші дәрежелі D каналын жүзеге асыруға LOC қосылған модуль D каналы қолданылады.

Абанеттік желі комплекті LC келесі функцияларды орындайды:

  • Абанеттік қүрылғыға электр қорегін беру және комплектті сырқы жоғарывольтті нысандардан қорғау;
  • Абанеттік телефон аппараттарына шақыру сигналын беру;
  • Абанеттік соңғы қүрылғыларын бақылау;
  • Абанеттердің сөздерін аналогты-сандық түрлендіру және дифференциалды жұйе функциясы;
  • Тесттік құрылғылармен түйісу;
  • Абанеттік желіге байланысты сигнализация түін, кіріс импеданссын, (BNW) баланыс контурын таңдау және ИКМ кодтау заңдылығы процессорлық қосымша жүйелермен басқарылатын абанеттік желі үшін.

Комплектті сандық АЖ мыналарды орындайды және қамтамасыз етеді:

  • Бір АЖ үшін соңғы құрылғы фунция комплекті;
  • Екіөткізгіштік сұлба түрлендіргіші қосылған эхотөмендеткіш қолданылған төртөткізгішті тәсіл;
  • С каналымен түйісу;
  • Каналды сырттай келетін жоғарывольтті нысандардан қорғау;
  • Тесттық құрылғымен түйісу;

Сызықты контрольдік модуль(LMC) жергілікті контроллерден(PHWUP) жіберілген, АЛ (LC) комплектінен келіп түсетін 16 сигналды бір ағынға сигналына біріктіреді. Кері жақ байланыс болғанда LMC PHWDOWN, LOC тан, 16 жолақты сигналды LGDOWN Ал комплекттерден келген сигналдарды тығыздайды. Сонымен қатар, сигналдарға ағындарда болатын каналдық сигнал контроллерді LMC өзгертеді С2 LGUP және LGDOWN, канальные сигналдарға С2 сигналдардың ағындарына ендірхатын және СЗ PHWDOWN PHWUP және сигналдарға ағында болатын каналдық сигналдар өзгертеді СЗ PHWDOWN, LGDOWN сигналдардың ағындарына енгізілетін каналдық сигналдарға С2. Сынау СЛ сөйлесу тракттың Комплект (TST АОР) мәтін адаптерінің LC арқылы әр түрлі төлемдерде шығ/кір жүретін шақырулар тексеру үшін (SPT) қолданып жатыр :

- шығу шақырудың тексеруі :

1. Шлейфтік сигналға жіберуге шлейфті іске қосумен LC тексерхатын және жерге қосудан әдіспен іске қосумен LC тексерілетін сигналды жерге қосады;

- Нөмірлер жиынның импульсі

... жалғасы
