Тұрақты ток дегеніміз _ зариядтардың бағытты қозғалысы.Төк қасиетіне қарай екі түрлі болады.Бірі тұрақты төк бағыты да, шамасы уақытқа сай өзгермейтін төк, батерия, аккумулиятор, күн нұры тақтасы қатарлылар тұрақты төк.Бұлардың кернеуі 3-36 волт аралығында болады.Ерекшелігі істетуге қолайлы.Сенімді, қауіпсыз, кемшілігі төк қайнарын ұзақ істетуге жарамайды.Электрон техникасы мен өнеркәсіп саласындағы әр түрлі електр жабықтарының барлығы тұрақты төкке озгерту арқылы ыс жүргізіледі.Тұрақты төкті DC арқылы таңбалайды.Електр жабықтарының құрабына жапсырылған маркада « DC пәлен волт» деп жазылған.Міне бұл сол електр жабықтарының тұрақты төкпен қамдау көлемін белгілейді.Және бірі, айнымалы төк.Електр станцияларындағы генерәтөрдән шығып жатқан төк айнымалы төк болады.Айнымалы төктің кернеуі 220 волттан жоғары, неше мың волтқа дейін жоғарылатып төмендетуге болады.
Тұрақты ток машинасы - айналыс механикалық энергияны тұрақты токтың энергиясына (генератор ретінде) және керісінше тұрақты токтың энергиясын механикалық энергияға (қозғалтқыш ретінде) түрлендіретін электр машинасы. Тұрақты ток машинасы қайтымды, яғни әрі генератор, әрі қозғалтқыш ретінде жұмыс істей алады. Мысалы, электрлендірілген жылжымалы құраманың (электровоздардың) тартым қозғалтқыштары және қуатты тұрақты ток электр жетектерінің электрлік қозғалтқыштары осы негізде жұмыс істейді.Тұрақты ток машинасы
Тұрақты ток машинасы негізгі магнит өрісі параллель, тізбектеле және аралас қоздырылатын, сондай-ақ тұрақты магниттері бар түрлерге ажыратылады. Ол айналу жиілігін біртіндеп, үнемі әрі кең алқапта реттей алады. Тұрақты ток машинасы өнеркәсіптің электрқозғалтқышының айналыс жиілігін қатаң сақтау және кең аралықта өзгерту қажет болатын саласында кеңінен қолданылады.

Пән: Физика
Жұмыс түрі:  Материал
Көлемі: 14 бет
Бұл жұмыстың бағасы: 300 теңге
Таңдаулыға:




Қызылорда облысы, Қызылорда қаласы,
Қызылорда облысының білім басқармасының
И.Әбдікәрімов атындағы Қызылорда аграрлық техникалық колледжінің
Электр машиналары мен трансформаторлар пәнінің
оқытушысы Калмаганбетова Маржан Орынбасаровна
Тақырыбы: Тұрақты тоқ қозғалтқыштары

ТҰРАҚТЫ ТОҚ ҚОЗҒАЛТҚЫШТАРЫ
1.1 Тұрақты ток дегеніміз _ зариядтардың бағытты қозғалысы.Төк қасиетіне қарай екі түрлі болады.Бірі тұрақты төк бағыты да, шамасы уақытқа сай өзгермейтін төк, батерия, аккумулиятор, күн нұры тақтасы қатарлылар тұрақты төк.Бұлардың кернеуі 3-36 волт аралығында болады.Ерекшелігі істетуге қолайлы.Сенімді, қауіпсыз, кемшілігі төк қайнарын ұзақ істетуге жарамайды.Электрон техникасы мен өнеркәсіп саласындағы әр түрлі електр жабықтарының барлығы тұрақты төкке озгерту арқылы ыс жүргізіледі.Тұрақты төкті DC арқылы таңбалайды.Електр жабықтарының құрабына жапсырылған маркада DC пәлен волт деп жазылған.Міне бұл сол електр жабықтарының тұрақты төкпен қамдау көлемін белгілейді.Және бірі, айнымалы төк.Електр станцияларындағы генерәтөрдән шығып жатқан төк айнымалы төк болады.Айнымалы төктің кернеуі 220 волттан жоғары, неше мың волтқа дейін жоғарылатып төмендетуге болады.
Тұрақты ток машинасы - айналыс механикалық энергияны тұрақты токтың энергиясына (генератор ретінде) және керісінше тұрақты токтың энергиясын механикалық энергияға (қозғалтқыш ретінде) түрлендіретін электр машинасы. Тұрақты ток машинасы қайтымды, яғни әрі генератор, әрі қозғалтқыш ретінде жұмыс істей алады. Мысалы, электрлендірілген жылжымалы құраманың (электровоздардың) тартым қозғалтқыштары және қуатты тұрақты ток электр жетектерінің электрлік қозғалтқыштары осы негізде жұмыс істейді.Тұрақты ток машинасы
Тұрақты ток машинасы негізгі магнит өрісі параллель, тізбектеле және аралас қоздырылатын, сондай-ақ тұрақты магниттері бар түрлерге ажыратылады. Ол айналу жиілігін біртіндеп, үнемі әрі кең алқапта реттей алады. Тұрақты ток машинасы өнеркәсіптің электрқозғалтқышының айналыс жиілігін қатаң сақтау және кең аралықта өзгерту қажет болатын саласында кеңінен қолданылады.

1.2 Тұрақты ток генераторы
Оның жұмыс істеу принципі магнит өрісінде зәкірді айналдырғанда оның орамасында ЭҚК-нің индукциялануына негізделген. Тұрақты ток генераторы коллекторлы және коллекторсыз түрге ажыратылады. Прокат стандарының, аэродинам. құбырлардың желдету қондырғыларын, ірі экскаваторлардың реттелінетін электр жетектерін, дербес тұрақты топ тораптарын қоректендіруге арналған қорек көзі ретінде, сондай-ақ автоматты реттеу жүйелерінде (мысалы, тахогенераторларда) қолданылады.
Өндірістің барлық салаларында да, тұрмыста да, негізінен, айнымалы ток қолданылады. Бірақ тұрақты токты пайдалану қажет болатын кездер де бар. Мысалы, теледидарды қоректендіруде, радиоқабылдағыштарда, электрқозғалтқыштарда, электролиз тәсілімен аса таза металдарды алуда және басқа да көптеген мақсаттарда тұрақты ток колданылады. Тұрақты ток айнымалы токты түзету арқылы немесе тұрақты токтың генераторларынан алынады.
Тұрақты токтың генераторлары айнымалы ток генераторлары сияқты жұмыс істейді. Бірақ бір айырмашылығы -- тұрақты ток генераторларында коллектор деп аталатын қондырғы бар. Якорьдің ұштарын оңашаланған сақиналарға емес, изоляциялаушы материалмен бөлінген екі жарты сақинаға жалғайды. Олар ортақ бір цилиндрге кигізіліп, якорьмен бір осьтен айналады. Жарты сақиналарға жабысып тұрған щеткалар арқылы ток сыртқы тізбекке шығарылады. Рама әрбір жарты айналым жасаған сайын токтың бағыты қарама-қарсы бағытқа өзгереді. Ал, бірақ жарты сақиналарға дәнекерленген раманың ұштары әрбір жарты айналым сайын бір щеткадан екінші щеткаға ауысып отырады. Сонымен, рамадағы токтың бағыты өзгерген мезетте коллектор оның ұштарын ауыстырып қосып отырады. Осының нәтижесінде щеткалардың бірі үнемі генератордың оң полюсі болса, екіншісі теріс полюсі болып табылады.
Сыртқы тізбектегі ток өзінің бағытын өзгертпейді, бірақ оның шамасы периодты түрде нөлден максимумға дейін өзгеріп отырады. Мұны тура лүпілдеуші (пулъсациялық) ток деп атайды. Осыған сәйкес генератордың қысқыштарындағы кернеу де лүпілдеп өзгеріп отырады. Кернеудің мұндай өзгерістерін жаймалау үшін генератордың якорін бір-бірінен белгілі бір бұрышқа ығысып орналасқан бірнеше бөлімнен құрастырып жасайды. Соған сәйкес коллекторды да якорьмен ортақ осьтен айналатын цилиндрдің бетіне бекіткен бірнеше пластинадан жасайды. Якорьдің әрбір бөлімінің ұштарын әрбір пластина жұптарымен дәнекерлейді. Генератор якорінде туатын ЭҚК әрбір бөлімдегі ЭҚК-тің қосындысынан тұрады және фаза бойынша бір-бірінен ығысқан, сондықтан олар қосылған кезде лүпілдің (пульсация) жаймасы алынады.
Тұрақты ток генераторы, керісінше, электрқозғалтқыш ретінде де жұмыс істей алады. Ол үшін генератор қысқыштарына қандай да бір сыртқы ток көзін қосу керек. Егер генератордың якорі мен индукторы арқылы ток өткізсе, якорь айнала бастайды. Якорьдің өзегін станокпен қосып, оны қозғалыска келтіруге болады. Бұл жағдайда генератор электр энергиясын механикалық энергияға айналдырып, электрқозғалтқыш ретінде жұмыс істейді. Магнит өрісінде тогы бар рамаға айналдырушы момент әсер ететіні бізге белгілі. Рама магнит өрісінің бағытына параллель жазықтықта жатқанда айналдырушы моменттің мәні максимал болады, ал рама магнит өрісіне перпендикуляр орналаскан кезде айналдырушы момент нөлге тең. Рама бұдан әрі айналғанда айналдырушы моменттің таңбасы өзгереді. Сондықтан, егер коллектор болмаса, әрбір жарты айналым сайын айналдырушы моменттің таңбасы өзгеріп отырар еді де, нәтижесінде якорь айналысқа түсе алмас еді. Ал, бірақ коллектор якорь орамындағы токтың бағытын ол өріске перпендикуляр тұрған мезетте өзгертеді, сондықтан айналдырушы моменттің таңбасы өзгермей қалады, сөйтіп, қозғалтқыш жұмыс істейді. Сонымен, кез келген тұрақты токтың генераторын кері қайыруға болады: егер якорьді сыртқы күшпен айналдырса, машина генератор ретінде жұмыс істейді. Ал, егер якорь арқылы ток өткізсе, машина электркозғалтқыш ретінде жұмыс істейді.
1.3 ГЕНЕРАТОР (Generator) -- 1) кіріс тілі проблемалы-бағытталған тіл болып табылатын аударғыштың бір түрі; 2) машиналық командаларды генерациялауды орындайтын аударғыштың құрамдас бөлігі. Жазбалар генераторы (Генератор записей; rekord generator) -- тестілеуге қажетті жазбаларды құрастыруға арналған машиналык программа.

Кездейсоқ сандар генераторы (Генератор случайных чисел; generator random numbers) -- кездейсоқ сандар беретін қүрылым немесе программа. Әдетте, Кездейсоқ сандар генераторы - программалау тілдерінде стандартты функциялар мен процедуралар қүрамына кіретін программа. Мысалы, Паскаль тілінде RANDOM(N) функциясы 0 ден N-1 аралыгындағы бүтін сан қайтарады. Егер программа қайта орындалса, функция сол санды қайталайды. Кездейсоктық дәрежесін арттыру үшін тілде генерация базасын өзгертетін RANDOMIZE процедурасы бар, бұл процедура RANDOM функциясының алдында орындалуы қажет. Код генераторы (Генератор кода; code generator) -- талдау және оңтайландыру нәтижелері бойынша машиналық программаны (объектілік модульді) құрастыратын аударғыштың машинаға тәуелді бөлігі.
Командалар генераторы (Генератор команд; code generator) -- аударылатын программа операторларына сәйкес машиналық командалар тізбегін щығаратын аударгыш бөлігі. Қолданбалы программалар дестесі генераторы . (Генератор пакетов прикладных программ; package generator) Қолданбалы программалар дестесін нақтылы мәселелер классына бағыттау программасы. Қүжат дайындау генераторы (Генератор отчетов; report generator) -- 1) берілген пішін бойынша мөліметтерді қалыптастыру жөңе шығаруға арналған объектілік программаларды генерациялауға колданылатын өндеу программасы; 2) берілген пішін бойынша мөліметтерді калыптастыру мен шығаруды орындайтын кейбір программалау тілдерінін (мыс., Кобол, Access, FoxPro, Delphi, жөне т.б.) қүралы. Мәліметтер генераторы (Генератор данных; data generator) -- тізбекті қатынас құру әдісі негізінде бір тапсырма көлемінде мәліметтер жиынын кұруға арналған сервистік программа. Программалар генераторы (Генератор программ; program generator) кейбір операцияларды сипаттау негізінде осы операцияларды жүзеге асыратын программаны автоматты түрде жасайтын программа. Сүрыптау программаның осы программалардың алғашқы мысалы болып табылады. Ол файл пішімін жэне талап етілген сүрыптау түрін сипаттау негізінде сәйкес сүрыптау программасын құрады. Кейінгі уақытта қолданбалы программаларды шаблон, мәліметтер базасы сипаттамасының таблицасы, экрандық форма, меню сипаттамасы және т.б.. Объектілер негіздерінде құратын программалар кеңінен таралуда. Тактілік жиілік генераторы (Генератор тактовой частоты; generator clock speed) -- белгілі бір уақыт аралықтары сайын импульстер тізбегін шығаратын құрылғы. Қатар екі импульстың арасындағы уақыт Ырғақ деп аталады. Кейбір процессор командалары бірнеше ырғақта орын-далады. Импульстар барлық компьютер элементтері арқылы өтіп, оларды бір ырғақта (синхронды) жұмыс жасатады. Ырғақ импульстарының жиіліғі компьютердің жьлдамдығын анықтайды.
Ауыспалы токтың генераторы
Ауыспалы токтың генераторы - көлік құралының қозғауышынан алынған механикалық энергияны электр энергиясына айналдыратын ауыспалы токтың көзі.
Тұрақты токтың генераторыТұрақты ток - ток күшінің шамасы мен бағыты уақытқа байланысты өзгермейтін электр тогы.
Тұрақты Ток тұрақты кернеудің әсерімен тек тұйықталған тізбекте ғана пайда болады. Тармақталмаған тұйық тізбектің кез келген қимасында тұрақты Ток күшінің мәні өзгермейді.
Тұрақты Токтың негізгі заңдарына ток күші мен кернеудің байланысын сипаттайтын Ом заңы, өткізгішпен ток жүрген кезде бөлініп шығатын жылуды анықтайтын Джоуль-Ленц заңы және тармақталған тізбек үшін жазылатын Кирхгоф
ережелері жатады.
Тұрақты Ток көздеріне электр машиналарының генераторы, гальвани элементтері, термоэлементтер, батареяларға топтастырылған фотоэлементтер, күн көзінің батареялары, алдын ала зарядталған аккумуляторлар және -- жоғары магниттік гидродинамика генераторлары жатады.
Тұрақты Токты шалаөткізгіштердің және басқа түзеткіштердің көмегімен, айнымалы токты түзету арқылы өндіруге болады.
Тұрақты тоқ электр машинелерінің міндеті мен қолдану аймағы.Тұрақты тоқ машинелері өзара қайтымды электрлі техникалық құрылғы. Олар ешқандай құрылыстық өзгерістерге түспей-ақ генератор немесе қозғалтқыш ретінде істей алады. Тұрақты тоқ генераторлары, әдетте шағын қуатты электр энергиясының желілік көзі ретінде, мысалы: синхронды генераторлардың қоздыру орамаларын қоректендіруге қолданылады. Генератор құрылысында электр энергиясын алатын щеткалы-түйіспелі құрылғының болуы оның, қуаты мен кернеуінің шамаларына шектеу қояды. Сондықтан электр энергиясын өнеркәсіптік өндіру синхронды генераторлар арқылы атқарылады. Олардың қуаттылығын теория жүзінде шексіз етіп жасауға болады. Тұрақты тоқ қозғалтқыштары, негізінде айналу жылдамдығын кең ауқымда ақырындап реттеу мүмкіндігі болғандықтан, біртіндеп өзгертуді қамтамасыз ететін электр жетектерінде, сондай-ақ арнайы құрылыстағы есептеу және басқару машинелеріне қолданатын шағын жүргізгіштер ретінде қолданады.

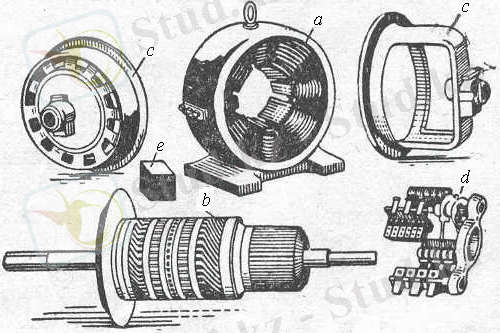

Тұрақты ток машинесі бөлшектенген күйде: а-статор; в-ротор (якорь) коллекторымен; с-айгөлек қалқаны; d-щетка құрылғысы; е-щеткі.

Ауылшаруашылығы өндірісінде тұрақты тоқ машинелері іс жүзінде қолданылмайды десе де болады. Сырғымалы щеткелі түйіспелі тетіктері ауылшаруашылығының ылғалды және шаңды орталарда (сиыр, шошқа, тауық) және т.б. орындарда олардың қарқынды қажалуына соқтырады. Мұндай жағдайларда тұрақты тоқ қозғалтқыштары трамвайларда және басқа да көлік түрлерінде де кең қолданыс тапты, олардың айналу жылдамдығын бояу, үнемді, кең ауқымда реттеу мен орнынан қозғалу кезінде жұмысқа қосу моменттерінің жоғарылығы, оларды кеңінен пайдалануға мүмкіндік береді. Тұрақты тоқ қозғалтқыштарының жүргізу моменті кішкене айналым жиілігін реттеу шегі мейілінше аз асинхронды қозғалтқыштарға қарағанда, зор артықшылығы олардың реттелетін электр жетекте теңдесі жоқ етеді.
2.1 Тұрақты тоқ машинелерінің құрылысы.Тұрақты тоқ генераторы мен қозғалтқышы құрылымдық тұрғыдан бірдей машинелер болғандықтан құрылыстарын бірге жұмыс жасау принциптерін жеке-жеке қарауға болады. Тұрақты тоқ машинесі статор жармасынан (статина), якорьден (статор), негізгі және қосалқы полюстерден, коллектордан, щетка құрылғысынан, полюс ұштамаларынан, якорь орамасынан қоздыру орамасынан және т.б. құрылғы көмекші арналымды бөлшектерінен тұрады. Мәшине құрылысының негізгі элементтері суреттерінде көрсетілген.
Статор жармасы.Статор табаны тұрақты тоқ машинесінің қозғалмайтын бөлігі, ол полюстер мен машиненің өзін іргетасқа бекітуге қызмет етеді.

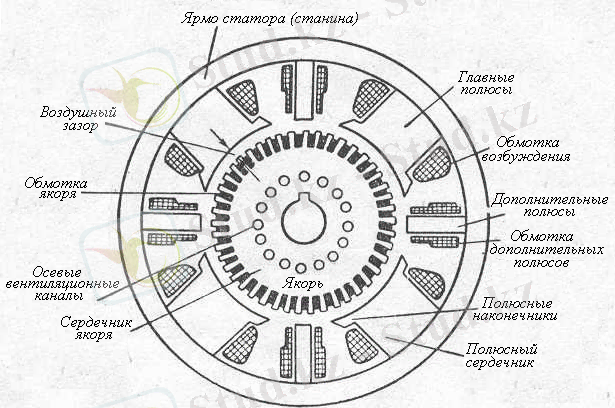

Тұрақты ток машинесі негізгі бөлшектерінің сызба көрісіні.
Тұрақты ток машинелері якорінің ойықтары

Статинаның полюстер бекітілетін бөлігі жарма деп аталады. Ол магнит өткізгіштің бөлігі болып табылады, сондықтан ол арқылы тоқ өтетін магнит ағынына қолайлы жағдай жасау үшін, оны жоғары магнит өткізгіштігі бар болаттан болмаса арнайы шойыннан жасайды. Жарманы жасау технологиясы құйма болаттан немесе тұтас тартылған болат құбырдан даярлайды . Негізгі полюстердің магнит өрісі тұрақты болғандықтан, мұнда гистерезис құбылысы мен құйынды тоқтар болмайды.
Якорь (ротор).Якорь машиненің айналатын бөлігі, ол қалыңдығы 0,5 мм қалыпты, тисті ... жалғасы
