МАЗМҰНЫ

I КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
II Негізгі бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ..5
1 Күшейткіш элементтер туралы жалпы түсінік ... ... ... ... ... ... ... ... ... ... ... 5
2 Күшейткіш элементтердің түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 9
2.1 Қуат күшейткіштері ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..9
2.2 Операциялық күшейткіш элементтері және оның қасиеттері ... ... ... ..11
3 Қазіргі замандағы күшейткіш элементтердің қолданылуы ... ... ... ... ..21
III ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..23
IV ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ... ...24

КІРІСПЕ

Ғылым мен техникада көп кездесетін инженерлік мәселелерді шешкен кезде, электрлік емес мәндерді электрлік мәндерге түрлендіріп өлшегенде, технологиялық процесстерді тексеріп және автоматизация жасағанда немесе әртүрлі өнеркәсіптік электрониканың қондырғыларын жасағанда электрлік сигналдарды күшейту үшін биполярлық транзисторлар, өрістік транзисторлар және интегралдық микросхемалар кеңінен қолданылады. Бұл күшейткіштер өте әлсіз электрлік сигналдарды (кернеулері 10-7 В, токтары 10-14 А шамалас) күшейтуге мүмкіндік береді. Транзисторлар арқылы аса үлкен күшейтуге жету үшін бірнеше күшейткіш каскадтар қолданылады. Бір транзистордан немесе күшейткіш элементтен және оған қарасты байланыс элементтерінен тұратын күшейткішті − каскад деп атайды. Күшейту процесі, қоректену көзінің энергиясын күшейткіштің сыртқы сигналының энергиясына түрлендіру болып табылады. Бұл процесті басқару күшейткіш элементіне немесе транзисторға әсер ететін кірме сигнал арқылы жүргізіледі. Шығыс сигнал кіріс сигналдың функциясы болып табылады, сонымен қатар шығыс күшейтілген синалдың қуаты, кіріс күшейтілген сигналдың қуатынан қректену көзінің арқасында, әлдеқайда артық.
Сонымен, электрондық күшейткіш деп электрлік сигналдарды, олардың формасын өзгертпей, қоректену көзінің энергиясының арқасында, қуатын ұлғайтып, күшейтетін құрылғыны айтады. Транзисторлық күшейткіштің электорондық деп аталу себебі, транзисторлардың жұмыс істеу принципі жартылай өткізгіштегі жүріп жататын электрондық процесстермен анықталады. Күшейткіштің кірісіне электр қозғаушы күшінің (ЭҚК) әрекеттестік мәні er, ішкі кедергісі Rr, кіру сигналының көзі қосылған. Кішкене қуатты кіру сигналы жоғары дәрежедегі қуаты бар қоректену көзін пайдалана отырып, кіріс сигналдың қуатын күшейтуге мүмкіндік бар.
Күшейткіштің шығыс тізбегінде күшейтілген сигнал әрекет етеді. kUкір кернеу көзімен анықталады. Күшейтілген сигналдың энергиясын пайдаланатын сыртқы жүктеме Rж күшейткіштің шағысына қосылады.
Күшейтілген сигналдың түріне қарай күшейткіштерді екі топқа бөлуге болады:
1. Гармоникалық сигналдардың күшейткіштері - әртүрлі шамадағы және формадағы гармоникалық және квазигармоникалық (гармоникалық деп есептеуге болатын), яғни периодтық сигналдарды күшейтуге арналған. Мұндай күшейткіштерге: микрофондық, трансляциялық және формадағы периодтық емес сигналдарды күшейтуге арналған.
2. Импульстық сигналдардың күшейткіштері − әртүрлі шамадағы және формадағы периодтық және периодтық емес сигналдарды күшейтуге арналған. Импульстық күшейткіштерге: байланыс жүйелерінің импульстық күшейткіштері, теледидар бейнелеу сигналдарының, импульстық радиолокациялық құрылғылардың, электрондық есептеу техникасы негіздерінің, реттеу және басқару жүйелерінің күшейткіштері жатады.
Күшейтілген жиіліктерінің абсолюттік мәндеріне және жиілік жолағына ұзындығына (диапозонына) байланысты күшейткіштер:
Тұрақта ток күшейткіштері − төменгі жиілігі ден жоғары жиілігі кГц-ке дейінгі жиілік жолағындағы электлік сигналдарды күшейтуге арналған.
Төменгі жиілік күшейткіштері − Гц-тен кГц-ке дейінгі жиілік жолағындағы айнымалы ток сигналдарын күшейтуге арналған. Жоғары жиілік күшейткіштері − кГц-тен МГц - ке дейінгі жиілік жолағындағы сигналдарды күшейтуге арналған. Кең жолақты және импульстық күшейткіштері − бірнеше кГц-тен − бірнеше МГц - ке дейінгі жиілік жолағындағы сигналдарды күшейтуге арналған.
1 Күшейткіш элементтер туралы жалпы түсінік
Күшейткіш деп кіріс сигналының қуатын арттыруға (күшейтуге) арналған құрылғыны атайды. Күшейту, энергияны қорек көзінен тұтыну есебінен активті элементтердің көмегімен жүзеге асырылады. Күшейткіштерде активті элементтер көбінесе транзисторлар болып келеді және мұндай күшейткіштерді жартылай өткізгіштік немесе транзисторлық деп атайды. Кез келген күшейткіште кіріс сигналы қорек көзінен жүктемеге берілетін энергияны басқарады. Күшейткіштің негізі болып екі элемент табылады: кедергі R және басқаратын активті элемент АЭ (6-1 сурет), кедергі Uвх кіріс сигналының әсерінен өзгереді. Активті элементтің кедергісінің өзгеруінен қорек көзінен Епкернеуімен R-дан және АЭ тізбегінен өтетін ток өзгереді. Нәтижесінде схеманың элементтеріндегі кернеу өзгереді, сонымен бірге Uвыхшығыс кернеуі де өзгереді. Дұрыс жобаланған күшейткіште Uвых Uвхкернеу алу қиын емес.Күшейту шамасына байланысты кернеуді, токты және қуатты күшейткіш деп бөледі. Барлық күшейткіштер қуатты күшейтеді, бірақ кернеуді күшейткіш ең бастысы кернеуді күшейтеді, ал токты күшейткіште ең алдымен ток күшейеді. Күшейткіш каскадтарды Rвхжәне Rг шамаларының қатынасы бойынша бөлу ыңғайлы. Егер күшейткіште Rвх Rг болса, онда оның потенциалды кірісі бар және ол кернеуді күшейткіш болып табылады. Токты күшейткіште Rвх Rг , яғни ол жердегі кіріс токтікі болады. Қуатты күшейткіште Rвх≈ Rг, яғни кіріс, кіріс сигналының қорегімен дәл келеді. Сонымен қатар Rвыхжәне Rн бойынша да кернеуді күшейткіштер (Rвых Rн), токты күшейткіштер (RвыхRн) және қуатты күшейткіштер (Rвых≈ Rн) деп бөлуге болады.Күшейтетін сигналдарының түріне байланысты күшейткіштерді гармоникалық сигналдарды күшейткіштер және импульстік сигналдарды күшейткіштер деп бөледі. Гармоникалық немесе квазигармоникалық сигналдарды күшейту процесі олардың жиілік спектрінің өзгермеуімен, сонымен қатар барлық гармоникалық құраушыларының амплитудалық қатынастарымен анықталады. Гармоникалық сигналдарды күшейткіштерге жазу және сигналдарды шығару құрылғыларының, микрофондық және т.б. құрылғыларының күшейткіштері жатады. Импульстік күшейткіштер әртүрлі формадағы импульстерді күшейту болып табылады. Күшейтетін сигналдың уақыт бойынша өзгеруі бойынша тұрақты ток және айнымалы ток күшейткіштері болып бөлінеді.

1 сурет. Кедергі мен басқаратын активті элементтен тұратын күшейткіш
Күшейткіштердің негізгі көрсеткіштері. Транзисторлық күшейткіштің күшейткіштік қасиеті оның сапалы сипаттамаларымен бағаланады, оларға: кіріс және шығыс кедергісі, күшейу коэффициенті және П.Ә.К, динамикалық диапазон, жиіліктік, фазалық және ауыспалы сипаттамалар жатады. Күшейткіштің негізгі параметрлерінің бірі оның күшейту коэффициенті, кернеу бойынша, ток бойынша және қуат бойынша Күшейткіштер үшін күшейту оэффициенті әртүрлі болуы мүмкін, бірақ әрқашан. Көп каскадты күшейткіштің жалпы күшейту коэффициенті жекелеген каскадтардың күшейту коэффициенттерінің көбейтіндісіне тең: K=K1*K2*K3...KN. Күшейтуді көбінесе логарифмдік бірлік децибелмен (дБ) береді. Кернеу бойынша күшейткіш үшін Ток бойынша қуат бойынша . Орта және жоғарғы қуатты күшейткіштер үшін маңызды көрсеткіш П.Ә.К.:
мұндағы, Рн - күшейткіштің жүктемесіне бөлінетін қуат; Ро - қорек көзінен күшейткіш тұтынатын қуат.
Күшейткіш қызметі,қолдануы.Күшейткіш деп кіріс сигналының қуатын арттыруға (күшейтуге) арналған құрылғыны атайды. Күшейту, энергияны қорек көзінен тұтыну есебінен активті элементтердің көмегімен жүзеге асырылады. Күшейткіштерде активті элементтер көбінесе транзисторлар болып келеді және мұндай күшейткіштерді жартылай өткізгіштік немесе транзисторлық деп атайды. Кез келген күшейткіште кіріс сигналы қорек көзінен жүктемеге берілетін энергияны басқарады. Күшейткіштің негізі болып екі элемент табылады: кедергі R және басқаратын активті элемент АЭ (6-1 сурет), кедергі Uвх кіріс сигналының әсерінен өзгереді. Активті элементтің кедергісінің өзгеруінен қорек көзінен Еп кернеуімен R-дан және АЭ тізбегінен өтетін ток өзгереді. Нәтижесінде схеманың элементтеріндегі кернеу өзгереді, сонымен бірге Uвых шығыс кернеуі де өзгереді. Дұрыс жобаланған күшейткіште Uвых Uвх кернеу алу қиын емес.

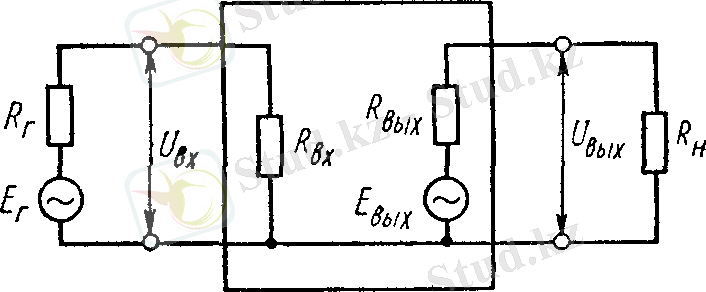

2 сурет. Кедергі мен басқаратын активті элементтен тұратын күшейткіш
Күшейткіш каскады. Каскад -- радиотехникада активті элементтен және оның тиісті жұмыс режімін қамтамасыз ететін ең аз элементтерден тұратын түйін.Құрамындағы элементтер түріне қарай бөлінеді:каскадтар резисторлы,трансформаторлы,дроссель ді каскадтар.Күшейткіш элементтер түріне қарай:Бір тактілі каскад - бір күшейткіш элементтен тұратын және шығысынан бір полярлы кернеу алынатын күшейту каскады.Eкі тактілі каскад - екі күшейткіш элементтен тұратын және шығысындағы ортақ шығыс нүктесімен салыстырғанда екі полярлы кернеужәне шамалары жағынан өзара тең, ал бағыттары бойынша бір-біріне қарамақарсы екі ток алуға болатын каскад.Екі тактілі каскадтың күшейткіш элементтер енгізілетін тақ гармоникаларды, ток көзінен енетін тосқауылдар мен фондарьды, шығыстрансформатор өзегіндегі тұрақты қосымша магниггелулерді залалсыздандыратын қасиеті бар.Екі тактілі каскад көбіне трансформатор арқылы жасалады, бірақ ондай каскадты әр түрлі ауысудағы (р-п-р, п-р-гі) транзисторларды аралас қосу арқылы да алуға болады. Екі тактілі каскадтың кірісі де симметриялы болатындықтан, оның алдындағы каскадтың шығысы симметриялы болуы тиіс. Кірісі симметриялы емес, бірақ шығысы симметриялы каскад инверсиялық каскад деп аталады. Ондай каскад екі тактілі каскад пен бір тактілі каскадтар арасына немесе сигнал көзі мен екі тактілі каскад арасына үйлестіруші каскад ретінде қосылады.Ал кірісі симметриялы, бірақ шығысы симметриялы емес каскаддифференциалдық каскад деп аталады.Каскад жүктемесіКаскад жүктемесі (Нагрузка каскада) -- кез келген каскадтың шығыс энергиясы берілетін кедергі.Мысалы, кез келген күшейткіш каскадының кіріс кедергісі алдыңғы каскадтың жүктемесі, сондай-ақ қатты сөйлегіш кедергісі соңғы жүктемесі болып табылады.Каскадтық күшейткішiКаскадтық күшейткішi -- бір каскадқа кіретін екі күшейту элементінен (әдетте, транзисторлардан) тұратын күшейткіш.Транзисторлар тізбектей, мысалы, бір биполярлық (орістік) транзистор екінші транзистордың коллекторлық (бастау) тізбегіне қосылады. Радиотехникада ішкі шуыл деңгейі төмен, кіріс кедергісі үлкен сызба қажет болғанда қолданылады.

3 сурет. Күшейткіш каскадтың құрылымдық схемасы.

2 КҮШЕЙТКІШТЕРДІҢ ТҮРЛЕРІ

0.1 Қуат күшейткіштері

Қандай да болмасын күшейткіш қуат күшейткіші болып табылады. Сондықтан да, қуат күщейткіші дегеніміз жүктемеге нақты немесе максимальды мүмкін қуатты беретін қуатты күшейткіштер, кейде шығу күшейткіштері деп те аталады. Бұл күшейткіштер үлкен ПӘК пен жиілік және сызықтық емес бұрмалаулардың шектелген деңгейлерінде жұмыс жасауға тиіс. Сөйтіп, қуатты шығу какадтары үлкен сигнал режимінде істейтіндіктен, олардың ең маңызды көрсеткіштері болып мыналар аталады: жүктемеге берілетін қуат (немесе қуат бойынша күшейту коффициенті), ПӘК, сонымен қатар күшейтілетін сигналдың сызықтық емес бұрмалаулардың деңгейі. Күшейткіштің ПӘК-ті мен сызықтық емес бұрмалауларының деңгейі жұмыс нүктесінің бастыпқы орнына өте қатты байланысты болады. Сызықты емес бұрмалаудың мүмкін ең төменгі деңгейі А классы режимінде қамтамасыз етілуі мүмкін, ал максимальді мүмкін ПӘК В және С классы режимінде болады.
Қуатты күшейткіштерді біртактылымен қатар екітактылы орындалуында жобалап жасайды. Біртактылы каскадтар әдетте А классы режимінде жұмыс істейді, ал екітактылы В жіне С режимінде.
Біртактылы А классы режиміндегі қуат күшейткіші. Каскадтың принципиальды электрлік схемасында транзистордың коллекторы шығыс трансформатордың біріншілік орамасы арқылы бірден ток көзіне қосылады. Сондықтан, кіріс сигнал жоқ болғанда статистикалық жүктемелік түзу тіпттен тіке жүреді, себебі трансформатор орамасының тұрақты тоққа кедергісі тіптен аз, ал Ек - ның мәнін, тогы жүргенде - резисторына түсетін кернеуден әлдейқайда үлкен қылып алады.
Әдетте,
Сонымен,
Кіріс сигналы берілген кезде, транзистордың коллектор тізбегіндегі кедергісі, трансформатордың біріншілік орамасына келтірілген күшейткіштің жүктемесінің кедергісімен анықталады.
Қуат күшейткішінің В классы режиміндегі екі тактылы каскады. Қуат күшейткіштерінің бір тактылы касадтарының біраз айтарлықтай кемшіліктері бар, бұлар:
1. каскадтың кішкене пайдалы әсер коэффициенті;
2. күшейткіш аспап пен шығыс трансформатордың магнит өткізгішін магниттейтін, тұрақты токтар тудыратын салыстырмалы үлкен сызықтық емес бұрмалаулары;
3. салыстырмалы үлен жиіліктік бұрмалаулары.
Сондықтан, көбіне В классы режиміндегі қуатты, әрі экономды екі тактылы күшейткіш каскадтар қолданылады.
Орталық жүктеме жұмыс істейтін, схеманың екі бірдей симметриялы иығын құрайтын екі элементен (транзистордан) тұратын каскадтарды екі тактылы деп атайды.
Трансформаторлық кірісі мен шығысы бар В класында жұмыс істейтін екі тактылы қуат күшейткішінде қандай да болмасын уақыт моментінде екі транзистордың тек қана біреуі ашық болады. Егерде, кіру жағында генратордан сигнал берілмесе, онда екі транзистор Т1 және Т2 екеуі де жабық, себебі олардың эмиттерлері - базалық өткелдерінде потенциалдар айырымы жоқ, өйткені эмиттерлерге бірден, ал базаларға Тр1 трансформаторының екіншілік орамасының жартысы арқылы қоректену көзі Ек-дан +Uk кернеуі беріліп тұр.
Екі тактылы трансформаторлы В классындағы күшейткіштердің ерекшеліктері:
1. Токтар айырмасында тұрақты құрамалар жоқ болғандықтан шығыс трансформатор салмағы жағынан жеңіл, аумағы жағынан кіші;
2. Токтар айырмасында жұп гармоникалық жоқ, сондықтан жиіліктік бұрмалау коэффициенті тек үшінші гармоникамен бағаланады;
3. Схема симметриялы болғандықтан әртүрлі фондар, әсіретпелер, бөгеулер әлдеқайда аз болады.
Ал кемшіліктеріне:
1. Трансформатор иықтарын өте қатаң симметриялау керек;
2. Ортақ нүктеден шығу сымдары бар екі трансфоматор қажеттігі.

2.2 Операциялық күшейткіш

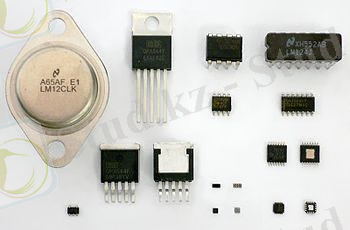

4 сурет. Әртүрлі корпустардағы әртүрлі операциялық күшейткіштер, сонымен бірге бір корпустағы бірнеше күшейткіштер.
Операциялық күшейткіш (ОК) - дифференциалды кірісі тұрақты токтың күшейткіші, ереже бойынша, жоғары күшейту коэффициентіне ие шығысы бар. ОК әрдайым терең теріс кері байланыс сұлбаларында пайдаланылады.Ол күшейткіштің жоғары коэффициентінің негізінде қабылданған сұлбаның таратылу коэффициентін толық анықтайды.
Операциялық күшейткіш бастан кернеуді аналогтық көлемде пайдалану арқылы математикалық амалдарды орындау үшін құрастырылды. Мұндай тәсіл аналогтық компьютерлердің негізінде бар, онда ОК математикалық амалдарды модельдеуде пайдаланылады(интегралдау, дифференциялдау, қосу, алу және т.б.). Бірақ идеалды ОК көп функциялды схемотехникалық шешім болып табылады, онда математикалық амалдарды орындау функциялары көп. Транзистор, электронды лампа және басқа дискретті немесе интегралды сұлбалы белсенді компоненттермен негізделген кәдімгі ОК идеалды ОК түрлеріне жақын келеді.

5 сурет. К2 - W лампалы операциялық күшейткіш
Алғашқы өндірістік лампалы ОК (1940 ж)екілік триодтың қосындысында орындалды, оның ішінде октальді іргелі корпустың ішінде жеке құрылымды жинақ ретінде қолданылды. 1963 жылы Fairchild Semiconductor инженері, Роберт Видлар, бірінші интегралды ОК -- μA702 жасады. 9 транзистордан тұратын бұл құрылғы 300$ бағада тұрды және тек әскери жағдайында пайдаланылды. Видлармен проектіленген алғашқы қол жеткізілген интегралды ОК 1965 жылы шығарылды, оның шығуымен оның бағасы 10$ төменге түсті.Бірақ тұрмыста қолдануда қымбат болғанымен көпшілік өндіріс автоматика және сол сияқты азаматтық есептер үшін қол жеткізу мүмкіндігі болды.

6 сурет. TO-5 корпусындағы ОК 741

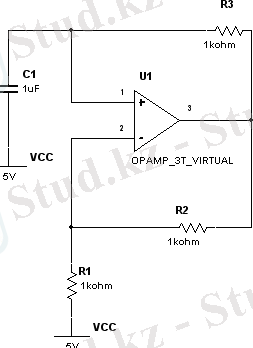

Жұмыс істеу принципі бойынша операциялық күшейткіш қарапайым күшейткішке ұқсас болып келеді. Қарапайым күшейткіш сияқты ол кіріс сигналының кернеу мен қуатын күшейту үшін қолданылады. Бірақ та, қарапайым күшейткіштің қасиеттері мен параметрлері толығымен оның сұлбасымен анықталса, операциялық күшейткіштің қасиеттері мен параметрлері көбінесе кері байланыс тізбегі праметрлерімен анықталады. Операциялық күшейткіштер нольдік орын ауыстуруын және шығыс кернеуін
кіріс кернеудің нольдік мәнінідегі тұрақты ток күшейткіші ... жалғасы
