КІРІСПЕ

Электроника үшін шешілуші есептеулердің үнемі күрделеніп отыруы тән. Сол себепті де радиоэлекторнды құрылғылардың элементтерінің қарқынды дамуы жүзеге асады. Осылайша радиотаратқыш 1920 жылы - 10 ... 20 элементтен тұрса, 1930 жылы - 100 ... 200 элементтен, ал 1940 жылы осциллограф - 1000 ... 2000 элементтен, таратқыш телевизионды аппаратура 1950 жылы - 10 ... 20 мың элементтерге ие болды, әмбебаб электорнды-санағыш машиналар 1960 жылы - 100 ... 200 мың элементтерден тұрды. Ал қазіргі таңдағы күрделі құрылғылар қатарынан тұратын электорнды аппаратуралар жалпы жағдайда миллиондаған элементтерден тұрады. Кез-келген құрылғыда элементтердiң санының өсуi, массаның габаритінің көбеюіне және оның жасауының елеулi күрделенуiне ғана емес, ең бастысы - мұндай құрылғыны жұмыс iстеу сенiмдiлiгінiң қатты төмендетуіне де алып келеді. Осы жағдай радиоэлектронды аппаратуралармен болды. Бірінші ретте радиоэлектроникалық аппаратуралардың дамуы резисторлар, конденсаторлар, индуктивті катушкалар, трансформаторлар және электровакуумдық және жартылайөткізгішті аспаптар болды. Мұндай дискреттi радиоэлектроникалық аппаратураларды жасағанда, олар бәрi конструктивтi аяқталған бөлшектер болады, алдымен орналастырылып кейін шассиге тіркеледі. Содан соң, электр жүйесiне сәйкес, бұл бөлшектердi қорытынды дәнекерлеудiң көмегiмен өзара сабақтастырады. Радиоэлектронды аппаратуралар күрделенбей тұрған кезде, бөлшектердiң саны және олардың арасындағы дәнекерлi қосындылар үлкен емес болды, мұндай аппаратураның сенiмдiлiгi әжептәуiр биiк болатын. Радиоэлектронды аппаратуралар кейін келе мыңмен өлшене бастады,сол себепті оның сенімділігі азайды. Бұл жағдай радиоэлектронды аппаратураларды өңдеушiлерді сенімділік жайлы ойлануға әкеп соқты.Ең алдымен бұл жағдайды шешуде сенімділікті жоғарылату үшін конструктивті өткелдерді модульдерге, кейін микромодульдерге ауыстырды. Сөйтіп микросхемалар пайда бола бастады. Бұл микросхемалар өңдеушілерге үлкен мүмкіндіктер ашты.
Микропроцессор жүйелік тақтаның ең маңызды құраласы, ол деректерді тікелей өңдейді, атап айтқанда, бөлектелген деректермен арифметикалық және логикалық амалдарды орындайды. Микропроцессор - бір немесе бірнеше үлкен интегралды кестеде орындалған, берілісті өңдейтін бағдарламалық құрылғы; көліктердің автоматты басқару агрегатында қолданылады. Микропроцессор бір мезгілде қатарынан 8, 16 немесе 32 биттік деректерді өңдей алады. 8 биттік процессор бір мезгілде небары бір бит дерекпен ғана жұмыс істей алады. 16 биттік процессор бір мезгілде 2 байт, ал 32 биттік процессор -- 4 байт өңдейді.Жалпы алғанда 16 биттік компьютер 8 биттік жүйеден жылдамдырақ жұмыс істейді, ал 32 биттік компьютер 8 және 16 биттік үлгілерден жылдамырақ. Микропроцессор, жады және периферия құрылғылардың арасында дерек беру үрдісі шина арқылы жүзеге асырылады. Қазіргі заманғы процессорлардың көпшілігінде 32 биттік шина қолданылады, яғни бір мезетте 32 биттік дерек беруге болады. 64 биттік шиналы компьютер де болады, бірақ олар әлі кең тарай қойған жоқ.
Микропроцессор жұмыс атқару жүйесін программалық түрде өзгерте отырып, мәліметтерді өңдеп, түрлендіріп бере алатын бір немесе бірнеше үлкен интегралды схемалар жинағы. Интегралдық схеманың өндіріс технологиясын мейлінше жетілдіру бойынша МП-дың бес буындары пайда болды, олар өзінің техникалық сипаттамаларымен айрылады: Бірінші - баяу әрекеттегі төртразрядтық МП (10-20 мкс команданы орындайтын уақыты) - жиынтығы, жадының көлемі және адресацияның түрлері біршама шектелген болуы. Екінші - 2-5 мкс команданы орындайтын уақыты бойынша төрт және сегізразрядтық МП-лар командалардың жиынтығы, жадының көлемі және әр түрлері адресацияның (үлкейтілген) кеңейтілген болуы. Бұл МП-ларды пайдаланғанда оңай болады, себебі үлкен ИС-лар бірге тіркесетін комплектісімен және өзара бірін-бірі толықтырумен шығарады. Үшінші - шапшаңдылық секциялық МП (100...300 нс-команданы орындайтын уақыты) биполярлық технологияны пайдалану бойынша орындалынған және микропрограммалық бесқару принципімен сонымен қатар 16-разрядтық процессор, арнайы процессорлар. Төртінші - кірістірілгендер енгізу-шығару порттар және сақтайтын құрылғылар мен ішінде біркристалдық микроЭСМ, 32-разрядтық МП-лар. Бесінші - 64-разрядтық МП-лар. Қазіргі уақытта МП-лар барлық қызмет аудандарын қатынасылады. Балалар микроЭСМ көмегі арқылы жазуды, санауды үйренеді, студенттер, оқушылар гуманитарлық (қоғамдық) және техникалық ғылымын оқып біледі. Космос кемесі, әскери техника, өндіріс роботтар және тұрмыс құрылғылары микроЭСМ арқылы басқарылады.
1 МИКРОПРОЦЕССОРЛЫҚ ЖҮЙЕ ТУРАЛЫ ЖАЛПЫ СИПАТТАМА
1.1 Микропроцессор

Микропроцессор (МП) - бұл ақпаратты беруді және өңдеуді, алуды іске асыратын құрылғы. МП құрылымы бір немесе бірнеше интегралды схемадан тұрады және жадысында жазылған белгілі бір бағдарламамен әрекет етеді.
Микропроцессор (МП) - кез-келген микропроцессорлық жүйелердің орталық бөлігі болып табылады, яғни оның құрамында АЛҚ (арифметикалық логикалық құрылғы) және командалық циклді тарататын басқару қондырғысы болады. Микропроцессор тек микропроцессорлық жүйенің (МПЖ) құрамымен қызмет атқара алады. МПЖ құрамына келесілер кіреді: жады, енгізу-шығару құрылғылары, қосымша сұлбалар (тактілі генератор, үзу контроллері және жадыға тікелей кіру (ЖТК), шиналық құрылымдар, регисторлар-ысырмалар және т.б.).
Микропроцессорлық жүйе (МПЖ) - бұл ақпаратты өңдейтін негізгі құрылғысы МП болып табылатын, бақылап-өлшегіш, есептегіш немесе басқарушы жүйе. Микропроцессорлық жүйе микропроцессорлық үлкен интегральдық сұлбалар (ҮИС) жиынтығынан құрылады.
Микропроцессор бір кристалда орналасқан біріктірілген (үлкен) интегралдық схемалар (БИС), олар әртүрлі типтегі ЭЕМ-дер жасауға керекті элемент болып табылады. Оны әртүрлі логикалық функцияны орындайтын етіп программалау мүмкіндігі бар, сондықтан программаны өзгерту арқылы микропроцессорды арифметикалық құрылғы бөлігі ретінде немесе енгізу шығару жұмыстарын басқарушы рөлінде қолдануға болады. Микропроцессорге жедел және тұрақты жад, енгізу-шығару құрылғылары қосылады.
Микропроцессорлар бір-бірінен өзгешелігі олардың типтерінде (моделдерінде) және оның қарапайым амалдарды орындайтын жұмыс жылдамдығының көрсеткіші - мегагерц (МГц) бірлігімен берілген қадамдық жиілігінде жатыр. Кең тараған модельдерге Intel-8088 (~5MГц), 80286 (~20MГц), 80386SX(~25MГц), 80386DX(~40MГц), 80486(~100MГц-ке дейін), Pentium (75MГц-тен жоғары) және Pentium-Pro (~200 MГц) жатады, бұл тізім олардың жұмыс өнімділігі мен соған сәйкес бағасының өсуі бойынша реттеліп келтірілген. Кейде конструкциялық ерекшеліктеріне қарай бір модельге кіретін процессорлардың жиіліктері әртүрлі бола береді - жиілігі артқан сайын оның жұмыс жылдамдығы да өсе түседі.
Компьютерлер алып жүруге ыңғайлы вариантта да жасалады (Laptop he Note book). Мұндай ЭЕМ-дерде жүйелік блок, монитор және пернелік бір қорапта жасалған: жүйелік блок пернелік астында орналасқан, ал монитор пернеліктің қақпағы тәрізді жасалған.
Оперативті есте сақтау құрылғысы немесе ЭЕМ-нің жедел жады (RAM) және де тұрақты есте сақтау құрылғысы (ROM) компьютерлердің ішкі жадын құрайды, осы екеуімен процессор жұмыс кезінде мәлімет алмасып отырады. Өңделуге тиісті кез-келген мәлімет алдымен компьютердің сыртқы жадынан (магниттік дискілерден) жедел жадына көшіріледі.
Компьютердің жедел жадында осы мезетте дереу өңделуге тиіс мәліметтер мен программалар ғана сақталады. Ақпарат керек кезінде магниттік дискіден жедел жадқа көшіріліп, өңделген соң олар қайта сыртқы жадқа жазылып қойылады. Жедел жадыда ақпарат тек жұмыс сеансы кезінде сақталып, ондағы мәлімет ЭЕМ өшірілгенде немесе электр торабында ақау болып, ток сөнген шақтарда ізсіз жоғалады. Осыған байланысты әрбір адам өзіне ұзақ уақыт керек болатын ақпаратты жоғалтып алмауы үшін жиі-жиі магниттік дискіге жазып отыруы керек.
Компьютердің жедел жадының көлемі өскен сайын оның есептеу жылдамдығы да артады. Ақпарат көлемін өлшеуде сегіз биттен (бір мен нөл тізбегі) тұратын байт бірлігі қолданылатыны белгілі. Осы өлшем бірлігі арқылы жедел жадтағы не магниттік дискідегі сақталатын информация 360кб, 720кб немесе 1,2Мб болып жазылуы мүмкін. Мұнда 1кб (1 килобайт) =1024 байт, 1Мб(1 мегобайт)=1024Кб, ал винчестер деп аталып жүрген қатты дискіде 500Мб, 1000Мб (1 Гигабайт) және одан да көлемді ақпарат жазылып сақталады.
Компьютердің жедел жадынан өзгеше оның тұрақты жады бар, ол өзгертілмейтін мәліметті сақтайды, ешкім оны өшіріп қайта жаза алмайды, ол мәліметті тек оқуға болады. Әдетте тұрақты жадтың көлемі шағын 32-64Кб шамасында. Тұрақты жадқа керекті программалар оны шығаратын заводта жазылады, олар көбінесе компьютерді токқа жалғаған кезде оны тексеріп іске қосу үшін қажет.
Компьютерлердің көлемі 1 Мб болып келетін жедел жады екі бөлімнен тұрады - алғашқы 640 кб қолданылатын программалар мен операциялық жүйе үшін, ал қалған мөлшері төмендегідей мақсаттарға қолданылады:
oo операциялық жүйенің компьютердің жұмысқа жарайтын текстерін және төменгі деңгейдегі қарапайым енгізу-шығару жұмыстарын
атқаратын бөлігі;
oo экранға бейнелер шығару үшін;
oo компьютердің қосымша құрылғыларымен бірге келетін операциялық жүйелердің кеңейтілген бөліктері.
Процессордың өте жылдам істейтін тағы бір шағын көлемді жады бар, оны кэш-жад (Сash) деп атайды. Ол жедел жад пен процессор арасында дәнекерлік рөл атқарып, жалпы жұмыс өнімділігін арттыру қызметін атқарады.

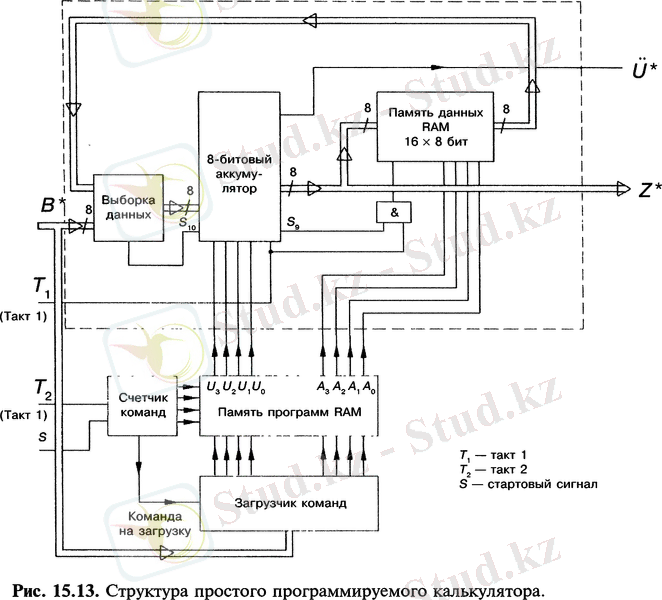

Төменде қарапайым бағдарламалы есептеуіштің схемасы көрсетілген.

Микропроцессордегі элементтер талдануы. Микропроцессор микроэлектроникада аса жиі қолданылатын термин. МП қолдану ауқымы өте үлкен. Сондықтан да бұлар жылдан жылға көп мөлшерде шығарылып бағасы, арзандауда.
Микропроцессор ақпаратты өндеуші қызметін атқаратын бір немесе бірнеше интегралдық схемалардың негізінде құрастырылған бағдарламалық басқарушы құрылғы. Бұл схемаларды кейде микрокомпьютер де атайды.
Микропроцессорлық системада қажетті бағдарламаның орындауы көптеген логикалық операциялар және есептеулер негізінде ұйымдастырылады. Есептеуіш, тіркеуіш, өлшеуіш, басқару жүйелері микропроцессордың элементтер негізінде өтеді.
Арифметикалық логикалық құрылғы(АЛҚ). Универсалды схемаларды құрастырған кезде негіз ретінде 4 биттік азайтқыщ сумматор алғаны дұрыс болады. Бұл схемада кіріс сигналдары А В таңдау бойынша қосылады не азайтылады.

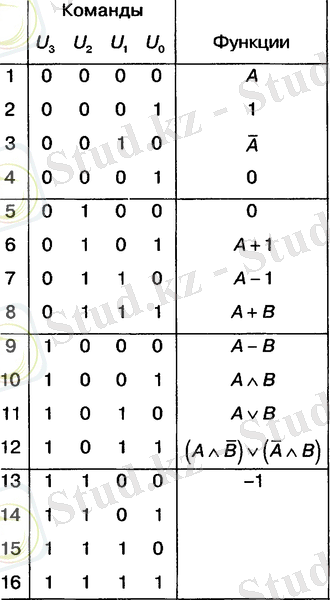

Қосымша А және В сигналдарды өңдейтін операциялар:

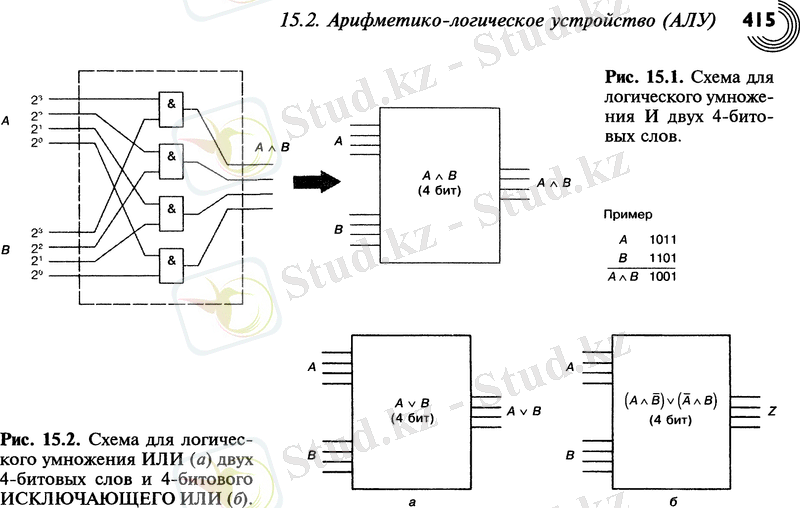

Логикалық көбейту ЖӘНЕ
Логикалық қосу НЕМЕСЕ
НЕМЕСЕ ЕМЕС

АЛҚ 4 биттік сөз үшін кеңейтілген азайтөыш сумматордан құрастырылады. 4 Биттік кіріс таңдалған төрт мультиплексор арқылы 4 биттік Z шығысына береді.

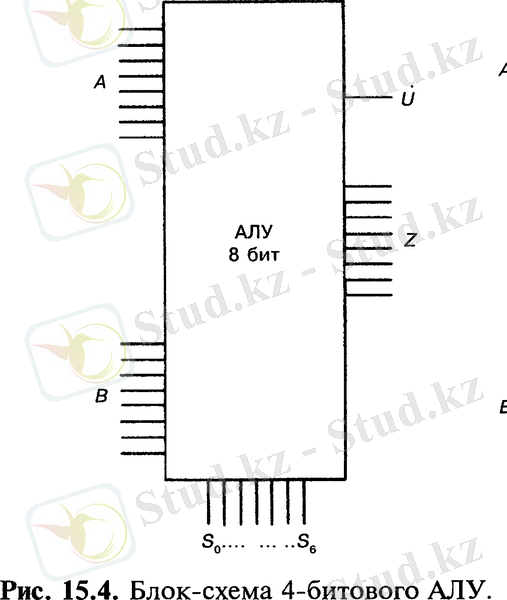

АЛҚ 4, 6, 8,16 биттік микросхема түрінде жасалады.

Бағдарламалық басқарушы компьютер бағдарламада орын ауыстыратындай дамытатын болсақ нәтижесінде микропроцессорды аламыз. Микропроцессордың негізін АЛҚ команда сануышы регистрлер және басқару жүйесі.
Микропроцессордың басқару болып табылады, бірақ басқару үшін қажетті есептеулер де қажет.
Микропроцессордың әр түрлі қасиеттерімен көптеген түрлері бар. Қазіргі таңда шамамен микропроцессордың 60 типтері бар. Бәрі де бір микросхема негізінде құрастырылған.
Егер соңғы қолданылатын регистрге байланысты талап етсе, дискреттi сигналдардың беруiн схема Ттл деңгейлерге шығу белгiлерiнiң регистрi және өзгерулер схемасынан тұруы керек. Дискреттi сигналдардың берулерi үшiн өздерiнiң сигналдарының 10 дәрежелерi және регистрдi басқаруды бiр сигнал керек болады.

1.2 Микропроцессорлық жүйенің (МПЖ) түрлері

Қазіргі кезде микропроцессорлық техниканы қолдану диапазоны өте кең және де микропроцессорлық жүйелерге қойылатын талаптар әр түрлі болып келеді. Сондықтан МПЖ қуатына, универсальдылығына, тезәрекеттілігіне және құрылымының айырмашылығына байланысты бірнеше түрлерге бөлінеді.
Негізгі түрлері:
- микроконтроллерлар - МПЖ біршама қарапайымдыланған түрі, яғни, жүйенің барлық немесе көп бөлігі бір микросхема түрінде орындалған;
- контроллерлар - жеке модуль түрінде орындалған МПЖ басқарады;
- микрокомпьютерлар - сыртқы құрылғылармен біріктірілген құрал-жабдықтары бар қуатты МПЖ;
- компьютерлар (оның ішінде персональды) - ең қуатты және біршама универсальды МПЖ.
Микроконтроллерлар деп- тәжірбие жүзінде үнемі өзі ғана емес сонымен қатар құрамында өте күрделі құрылғылары (оның ішінде контроллерлар) болатын универсальды құрылғы болып табылады. Микроконтроллердың жүйелік шинасы қолданушыға көрінбейтін микросхеманың ішінде орналасқан. Микроконтроллерға сыртқы құрылғыларды қосу мүмкіндігі шектеулі болады.
Микроконтроллердағы құрылғылар әдетте бір ғана міндетті шешуге арналған.Ереже бойынша, контроллерлар жеке бір міндеттерді немесе бір-біріне ұқсас міндеттер тобын шешу үшін жасалады. Әдетте олар қосымша түйіндерді немесе құрылғыларды, мысалы үлкен жадыны, енгізу-шығару құрылғыларын қосуға мүмкіндіктері жоқ. Олардың жүйелік шиналары көбнесе қолданушыға қолжетімді бола бермейді. Контроллердің құрылымы қарапайым және максимальды тезәрекеттілікпен қамтылған. Көп жағдайларда орындалатын программалар тұрақты жадыда сақталады және өзгермейді. Микрокомпьютерлардың контроллерлардан айырмашылығы, олар біршама ашық құрылымды болып келеді. Олар жүйелік шинаға бірнеше
қосымша құрылғыларды қосуға мүмкіндік береді. Микрокомпьютерлар қолданушыға ыңғайлы каркаста, жүйелік магистарль разьемдары бар корпуста жасалынып шығады. Микрокомпьютерлар магнитті тасмалдаушыларда (мысалы, магнитті дисклар) және қолданушымен тікелей байланыстырғыш құралдарда (видеомонитор, клавиатура) ақпаратты сақтауы мүмкін.
Микрокомпьютерлар көп міндеттерді шешуге арналған, бірақ олардың контроллерлардан айырмашылығы әрбір жаңа міндеттерді шешу кезінде оны
қайтадан орнатуды қажет етеді. Персональды компьютерлар - бұл микропроцессорлық жүйелердің ішіндегі ең универсальдысы болып саналады. Олар міндетті түрде заманға қарай жаңаланып отырады, сонымен қатар, жаңа құрылғыларды қосуға үлкен мүмкіндіктері бар. Олардың жүйелік шинасы әрине қолданушыға қолжетімді болады. Сондай-ақ сыртқы құрылғылары компьютерге бірнеше байланыс порттары (кей кездері байланыс порттарының саны 10 жетеді) арқылы қосылуы мүмкін.
Қазіргі кездері жаңа МПЖ жасау кезінде микроконтроллерларды пайдалану (80% пайызға жуық) жолын таңдайды. Осыған байланысты микроконтроллерлар минимальды қосымша аппараттармен өздігінен немесе
құрамында енгізу-шығару құрылғылары дамыған күрделі контроллерлармен
қолданылады.

1.3 Микропроцессорлық жүйелердегі ақпараттардың алмасуы

МПЖ ақпараттардың алмасуы ақпаратты алмастыру циклдарында жүзеге асады. Ақпараттарды алмастыру циклі деп - шина арқылы қарапайым бір операцияның орындалуы іске асатын уақытша интервалды айтады. Мысалы, процессордан жадыға мәліметтер кодын немесе енгізу-шығару құрылғысынан процессорға мәліметтер кодын жіберу.
Ақпараттарды алмастыру циклі негізгі екі түрге бөлінеді:
- процессор ақпаратты жазатын (шығаратын), жазу циклі (шығару);
- процессор ақпаратты оқитын (енгізетін), оқу циклі (енгізу).
Кейбір МПЖ оқу-модификация-жазу немесе енгізу-үзіліс-шығару
циклдары болады. Бұл циклдарда процессор жадыдан немесе енгізу-шығару
құрылғыларынан ақпаратты оқиды, содан кейін оны түрлендіреді де тағыда дәл сол адрес бойынша жазады. Мысалы, процессор жады ұяшығынан кодтты оқып, оны бірге ұлғайтып және тағыда оны осы жады ұяшығына (INR) жазуы мүмкін.
Ең маңызды орынды жадыға тікелей кіру (егерде ЖТК режимі қарастырылған болса), үзуді қайта беру (егер жүйеде үзу болса) және сұраныс циклдары алады.
Әрбір цикл уақытында ақпаратты алмастыруға қатысатын құрылғы бір-
біріне ақпаратты басқарушы сигналдарды бекітілген тәртіп бойынша беріп отырады.
Ақпаратты алмастыру циклі уақытының ұзақтығы тұрақты немесе айнымалы болуы мүмкін. Бірақта ол жүйенің тактілік жиілігінің бірнеше периодын өзіне қосып алады. Жүйе жадынан командалар кодын оқу, оқу ... жалғасы
