Қозғалтқыштың жұмыс принциптері
Кіріспе бөлім:
Қозғалтқыштың жұмыс принциптері.
Негізгі бөлім:
Дизельді қозғалтқышқа техникалық қызмет көрсету.
Қорытынды:
Дизельді қозғалтқыштың ақаулары.
Қозғалтқыштың жұмыс принциптері.
Негізгі бөлім:
Дизельді қозғалтқышқа техникалық қызмет көрсету.
Қорытынды:
Дизельді қозғалтқыштың ақаулары.
Бір цилиндрлі қозғалтқыштың жұмыс істеу принципі төмендегідей. Цилиндрдің ішінде еркін қозғалып тұратын поршені болады. Поршень біліктің кривошипімен шатун арқылы топсалы жалғасқан. Жанар қоспасының зарядтары цилиндр ішінде тез жануынан пайда болған газдар қызып, әрі көлемін кеңейтуінен туған қысым поршеньді қозғалысқа келтіреді. Өйткені поршень шатунмен топсалы жалғасқан әрі екінші басы иінді біліктің кривошипының мойнымен топсалы жалғанғандығынан шатунмен бірге қозғалған поршень иінді білік пен онын екінші басына бекітілген маховикті қозғалысқа келтіреді. Шатун және кривошип әсерімен түзу сызықты қозғалған поршень двигательдің иінді білігі мен маховигін айналмалы қозғалысқа келтіреді.
Қозғалтқыш өзінің жұмысын одан әрі жалғастыра беруі үшін цилиндрді пайдаланылған газдан алдын ала тазартып, жанар қоспасының зарядын жаңартып отыруы керек. Ол үшін цилиндрдің қалпақшасында клапанмен жабылған енгізу тесігі қарастырылған (4-сурет). Қоспаның жануы кезінде керегінше екпін алған маховик өзімен бірге кривошипті, содан соңн цилиндрдегі поршеньді қоспаның келесі от алуына дейін қозғалысқа келтіруі үшін барынша салмақты (массалы) етіп жасайды. Поршень жоғары қозғалғанда шығару клапаны ашылып, пайдаланылған газ поршеньмен цилиндрден сыртқа айдалып шығарылады. Иінді білік өзінің айналуын жалғастыра отырып поршеньді төмен итереді де цилиндрдің босап қалған бөлегіндегі газдың сиреуі салдарынан клапаны ашылған енгізу тесігінен жанар коспасының жаңа заряды цилиндрге толтырылады.
Қозғалтқыш өзінің жұмысын одан әрі жалғастыра беруі үшін цилиндрді пайдаланылған газдан алдын ала тазартып, жанар қоспасының зарядын жаңартып отыруы керек. Ол үшін цилиндрдің қалпақшасында клапанмен жабылған енгізу тесігі қарастырылған (4-сурет). Қоспаның жануы кезінде керегінше екпін алған маховик өзімен бірге кривошипті, содан соңн цилиндрдегі поршеньді қоспаның келесі от алуына дейін қозғалысқа келтіруі үшін барынша салмақты (массалы) етіп жасайды. Поршень жоғары қозғалғанда шығару клапаны ашылып, пайдаланылған газ поршеньмен цилиндрден сыртқа айдалып шығарылады. Иінді білік өзінің айналуын жалғастыра отырып поршеньді төмен итереді де цилиндрдің босап қалған бөлегіндегі газдың сиреуі салдарынан клапаны ашылған енгізу тесігінен жанар коспасының жаңа заряды цилиндрге толтырылады.
Жоспар
Кіріспе бөлім:
Қозғалтқыштың жұмыс принциптері.
Негізгі бөлім:
Дизельді қозғалтқышқа техникалық қызмет көрсету.
Қорытынды:
Дизельді қозғалтқыштың ақаулары.
Қозғалтқыштың жұмыс принциптері
Бір цилиндрлі қозғалтқыштың жұмыс істеу принципі төмендегідей. Цилиндрдің ішінде еркін қозғалып тұратын поршені болады. Поршень біліктің кривошипімен шатун арқылы топсалы жалғасқан. Жанар қоспасының зарядтары цилиндр ішінде тез жануынан пайда болған газдар қызып, әрі көлемін кеңейтуінен туған қысым поршеньді қозғалысқа келтіреді. Өйткені поршень шатунмен топсалы жалғасқан әрі екінші басы иінді біліктің кривошипының мойнымен топсалы жалғанғандығынан шатунмен бірге қозғалған поршень иінді білік пен онын екінші басына бекітілген маховикті қозғалысқа келтіреді. Шатун және кривошип әсерімен түзу сызықты қозғалған поршень двигательдің иінді білігі мен маховигін айналмалы қозғалысқа келтіреді.
Қозғалтқыш өзінің жұмысын одан әрі жалғастыра беруі үшін цилиндрді пайдаланылған газдан алдын ала тазартып, жанар қоспасының зарядын жаңартып отыруы керек. Ол үшін цилиндрдің қалпақшасында клапанмен жабылған енгізу тесігі қарастырылған (4-сурет). Қоспаның жануы кезінде керегінше екпін алған маховик өзімен бірге кривошипті, содан соңн цилиндрдегі поршеньді қоспаның келесі от алуына дейін қозғалысқа келтіруі үшін барынша салмақты (массалы) етіп жасайды. Поршень жоғары қозғалғанда шығару клапаны ашылып, пайдаланылған газ поршеньмен цилиндрден сыртқа айдалып шығарылады. Иінді білік өзінің айналуын жалғастыра отырып поршеньді төмен итереді де цилиндрдің босап қалған бөлегіндегі газдың сиреуі салдарынан клапаны ашылған енгізу тесігінен жанар коспасының жаңа заряды цилиндрге толтырылады.
Дизельді қозғалтқышқа техникалық қызмет көрсету
Күнделікті техникалық қызмет көрсету (ЕО). Қозғалтқышты ластан тазартып, оның жалпы жағдайы тексеріледі. Қозғалтқыштың ласын қырғышпен тазартып, керосинге малынған щеткамен жуып, артынан құрғатып сүртеді. Қозғалтқышты бензинмен жууға болмайды, өйткені одан өрт шығып кетуі мүмкін. Қозғалтқыштың жалпы жағдайын жай көзбен байқап және әр түрлі режимдерде жұмыс істетіп тыңдап қарайды.
Бірінші техникалық қызмет көрсету (ТО-1). Қозғалтқыш тіректерінің бекітуін тексереді.
Цилиндрлердің қалпақшасының, картер табанаың, иінді білік сальнигінің жалғасқан жерлерінің жымдасуы тексеріледі. Қалпақшаларының тығыз жатпауы цилиндр блогы қабырғаларынан май ағатынын білдіреді. Картер табаны мен иінді білік сальнигінің тығыз жатпауын майдың ағатыны арқылы айырады.
Қозғалтқыштың тірегінің бекітілуін тексергенде гайкаларының шплинттерін босатып алып, мықтап тартқаннан кейін қайтадан шплинттейді.
Екінші техникалық қызмет көрсету (ТО-2).
1. Цилиндрлер қалпақшасының бекіту гайкаларын тартып бекітеді. Алюминий қорытпасынан жасалған цилиндрлер қалпақшасының болттарын қозғалтқыш салқын уақытта динамометр немесе шофер құралдарындағы қарапайым кілтпен қосымша сұғындырманы қолбанбай-ақ тартып бекітеді.
Бұрандалы қосылыстарды бір қалыпты, жұлқымай әрбір қозғалтқышқа лайықты тәртіппен бекітеді. Блоктың қалпақшасының гайкаларын ортадан бастап шетіне қарай белгіленген тәртіппен тартып бекітеді.
Ү тәрізді ЗИЛ-130 және ЗМЗ-53 қозғалтқыштарында цилиндр қалпақшасының гайкаларын бұрап бекітпес бұрын салқындатқыш жүйесінен суды төгіп, енгізу трубопроводының гайкаларын босатады.
Цилиндр қалпақшасының гайкаларын тартып бекіткеннен кейін енгізу трубопроводының гайкаларын қайтадан тартып, клапан мен күйенте арасындағы саңылау реттеледі.
Картер табанының бекітулерін қарайтын жырашық арқылы орныдайды. Ол үшін автомобильді қол тежеуішпен тежеп, төменгі берілісті қосып, от алдырғышты айырады, ал дөңгелек астына қалыптар қойылады.
2. Клапанның стержені мен күйентенің қысқа тұмсығының арасындағы саңылауды тексеріп, қажет болған реттеп түзейді.
Гайкаларды тарту үшін түзік құрал-саймандар пайдаланылады, кілтті гайканың мөлшеріне сай таңдап алу керек. Гайка кілтінің тістері бүтін, бір-біріне параллель болулары керек. Көлемі үлкен кілтпен гайканы босатуға және қатайтуға, олардың қырларының аралығына металл төсем салуға, кілттің тұтқасын екінші кілт немесе трубамен ұзартуға болмайды.
Маусымдық техникалық қызмет көрсету (СО) - қозғалтқыштың цилиндрлі-поршень тобының жағдайы жылына екі рет тексеріледі.

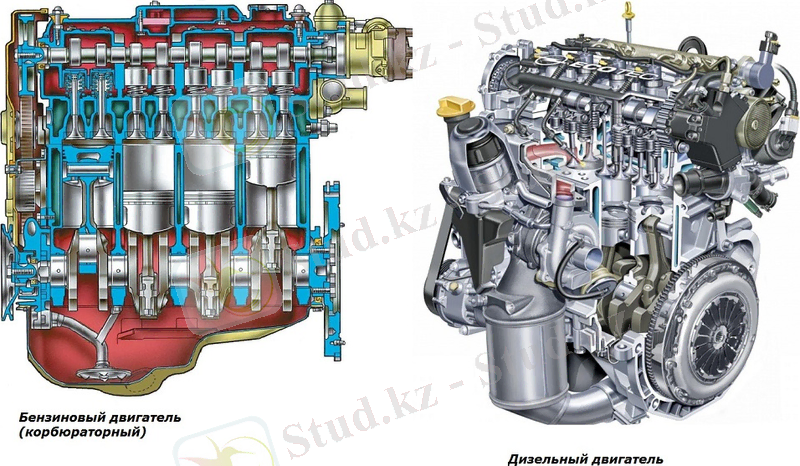

Дизель қозғалтқышта дизельдік жанармай сығылудан барып тұтанады. Дизельдік қозғалтқыштардың жетістіктері: жанармай аз жүмсалады (жанармайдың бағасы да арзанырақ болады), көміртек оксиді, көмірсутектер және азот оксиді ауаға аз шығарылады. Алайда, тұтас алғанда, адам үшін улы ластағыштардың мөлшері дизель қозғалтқыштардың лықсыма газдарында карбюраторлық қозғалтқыштардан 100 есе коп болады.
Дизель қозғалткыштардың лықсыма газдарындағы зиянды затгардың 0,1 мг-ының организмге түсуі өлім қаупін төндіреді. Дизель қозғалткыштардың лықсыма газдары қатга жөтелтеді, өкпені ірітеді, обырға шалдығудың ықтималдығын көбейтеді.
Дизель отыны - сұйық мұнай отыны. Оған, негізінен, мұнайды бірден айдау арқылы алынатын керосин-газойль фракциялары (шапшаң жүрісті дизельдер үшін) және одан гөрі ауыр фракциялар немесе мұнай өнімдерінің қалдықтары (баяу жүрісті дизельдер үшін) жатады. Дизель отыны - қайнау температурасы 180 - 3600С, тығыздығы 0,790 - 0,860 гсм3, тұтқырлығы 1,5 - 8,0 мм2с, қоспа мөлшері (көмірсутектің күкіртті, азотты және оттекті туындылары) 4%-ға дейін болатын сұйықтық. Әр түрлі климаттық аймаққа арналып және жұмыс істеу жағдайына қарай дизель отынының арктикалық, қыстық және жаздық үш түрі шығарылады. Олар бір-бірінен қату температурасымен, фракциялық құрылымымен, т.б. көрсеткіштерімен ... жалғасы
Кіріспе бөлім:
Қозғалтқыштың жұмыс принциптері.
Негізгі бөлім:
Дизельді қозғалтқышқа техникалық қызмет көрсету.
Қорытынды:
Дизельді қозғалтқыштың ақаулары.
Қозғалтқыштың жұмыс принциптері
Бір цилиндрлі қозғалтқыштың жұмыс істеу принципі төмендегідей. Цилиндрдің ішінде еркін қозғалып тұратын поршені болады. Поршень біліктің кривошипімен шатун арқылы топсалы жалғасқан. Жанар қоспасының зарядтары цилиндр ішінде тез жануынан пайда болған газдар қызып, әрі көлемін кеңейтуінен туған қысым поршеньді қозғалысқа келтіреді. Өйткені поршень шатунмен топсалы жалғасқан әрі екінші басы иінді біліктің кривошипының мойнымен топсалы жалғанғандығынан шатунмен бірге қозғалған поршень иінді білік пен онын екінші басына бекітілген маховикті қозғалысқа келтіреді. Шатун және кривошип әсерімен түзу сызықты қозғалған поршень двигательдің иінді білігі мен маховигін айналмалы қозғалысқа келтіреді.
Қозғалтқыш өзінің жұмысын одан әрі жалғастыра беруі үшін цилиндрді пайдаланылған газдан алдын ала тазартып, жанар қоспасының зарядын жаңартып отыруы керек. Ол үшін цилиндрдің қалпақшасында клапанмен жабылған енгізу тесігі қарастырылған (4-сурет). Қоспаның жануы кезінде керегінше екпін алған маховик өзімен бірге кривошипті, содан соңн цилиндрдегі поршеньді қоспаның келесі от алуына дейін қозғалысқа келтіруі үшін барынша салмақты (массалы) етіп жасайды. Поршень жоғары қозғалғанда шығару клапаны ашылып, пайдаланылған газ поршеньмен цилиндрден сыртқа айдалып шығарылады. Иінді білік өзінің айналуын жалғастыра отырып поршеньді төмен итереді де цилиндрдің босап қалған бөлегіндегі газдың сиреуі салдарынан клапаны ашылған енгізу тесігінен жанар коспасының жаңа заряды цилиндрге толтырылады.
Дизельді қозғалтқышқа техникалық қызмет көрсету
Күнделікті техникалық қызмет көрсету (ЕО). Қозғалтқышты ластан тазартып, оның жалпы жағдайы тексеріледі. Қозғалтқыштың ласын қырғышпен тазартып, керосинге малынған щеткамен жуып, артынан құрғатып сүртеді. Қозғалтқышты бензинмен жууға болмайды, өйткені одан өрт шығып кетуі мүмкін. Қозғалтқыштың жалпы жағдайын жай көзбен байқап және әр түрлі режимдерде жұмыс істетіп тыңдап қарайды.
Бірінші техникалық қызмет көрсету (ТО-1). Қозғалтқыш тіректерінің бекітуін тексереді.
Цилиндрлердің қалпақшасының, картер табанаың, иінді білік сальнигінің жалғасқан жерлерінің жымдасуы тексеріледі. Қалпақшаларының тығыз жатпауы цилиндр блогы қабырғаларынан май ағатынын білдіреді. Картер табаны мен иінді білік сальнигінің тығыз жатпауын майдың ағатыны арқылы айырады.
Қозғалтқыштың тірегінің бекітілуін тексергенде гайкаларының шплинттерін босатып алып, мықтап тартқаннан кейін қайтадан шплинттейді.
Екінші техникалық қызмет көрсету (ТО-2).
1. Цилиндрлер қалпақшасының бекіту гайкаларын тартып бекітеді. Алюминий қорытпасынан жасалған цилиндрлер қалпақшасының болттарын қозғалтқыш салқын уақытта динамометр немесе шофер құралдарындағы қарапайым кілтпен қосымша сұғындырманы қолбанбай-ақ тартып бекітеді.
Бұрандалы қосылыстарды бір қалыпты, жұлқымай әрбір қозғалтқышқа лайықты тәртіппен бекітеді. Блоктың қалпақшасының гайкаларын ортадан бастап шетіне қарай белгіленген тәртіппен тартып бекітеді.
Ү тәрізді ЗИЛ-130 және ЗМЗ-53 қозғалтқыштарында цилиндр қалпақшасының гайкаларын бұрап бекітпес бұрын салқындатқыш жүйесінен суды төгіп, енгізу трубопроводының гайкаларын босатады.
Цилиндр қалпақшасының гайкаларын тартып бекіткеннен кейін енгізу трубопроводының гайкаларын қайтадан тартып, клапан мен күйенте арасындағы саңылау реттеледі.
Картер табанының бекітулерін қарайтын жырашық арқылы орныдайды. Ол үшін автомобильді қол тежеуішпен тежеп, төменгі берілісті қосып, от алдырғышты айырады, ал дөңгелек астына қалыптар қойылады.
2. Клапанның стержені мен күйентенің қысқа тұмсығының арасындағы саңылауды тексеріп, қажет болған реттеп түзейді.
Гайкаларды тарту үшін түзік құрал-саймандар пайдаланылады, кілтті гайканың мөлшеріне сай таңдап алу керек. Гайка кілтінің тістері бүтін, бір-біріне параллель болулары керек. Көлемі үлкен кілтпен гайканы босатуға және қатайтуға, олардың қырларының аралығына металл төсем салуға, кілттің тұтқасын екінші кілт немесе трубамен ұзартуға болмайды.
Маусымдық техникалық қызмет көрсету (СО) - қозғалтқыштың цилиндрлі-поршень тобының жағдайы жылына екі рет тексеріледі.
Дизель қозғалтқышта дизельдік жанармай сығылудан барып тұтанады. Дизельдік қозғалтқыштардың жетістіктері: жанармай аз жүмсалады (жанармайдың бағасы да арзанырақ болады), көміртек оксиді, көмірсутектер және азот оксиді ауаға аз шығарылады. Алайда, тұтас алғанда, адам үшін улы ластағыштардың мөлшері дизель қозғалтқыштардың лықсыма газдарында карбюраторлық қозғалтқыштардан 100 есе коп болады.
Дизель қозғалткыштардың лықсыма газдарындағы зиянды затгардың 0,1 мг-ының организмге түсуі өлім қаупін төндіреді. Дизель қозғалткыштардың лықсыма газдары қатга жөтелтеді, өкпені ірітеді, обырға шалдығудың ықтималдығын көбейтеді.
Дизель отыны - сұйық мұнай отыны. Оған, негізінен, мұнайды бірден айдау арқылы алынатын керосин-газойль фракциялары (шапшаң жүрісті дизельдер үшін) және одан гөрі ауыр фракциялар немесе мұнай өнімдерінің қалдықтары (баяу жүрісті дизельдер үшін) жатады. Дизель отыны - қайнау температурасы 180 - 3600С, тығыздығы 0,790 - 0,860 гсм3, тұтқырлығы 1,5 - 8,0 мм2с, қоспа мөлшері (көмірсутектің күкіртті, азотты және оттекті туындылары) 4%-ға дейін болатын сұйықтық. Әр түрлі климаттық аймаққа арналып және жұмыс істеу жағдайына қарай дизель отынының арктикалық, қыстық және жаздық үш түрі шығарылады. Олар бір-бірінен қату температурасымен, фракциялық құрылымымен, т.б. көрсеткіштерімен ... жалғасы
