УДК: 621.311:629.483(574.24)
.
Түйін
Берілген дипломдық жобада Алматы қаласындағы A.S.K. Technik ЖШС-нің зығыр үйіндісін кептіру цехі өндіру цехін электрмен жабдықтау сұрақтары қарастырылған.
Жобада электрмен жабдықтау объектінің қысқа сипаттамасы көрсетілген және технологиялық сұлбасы қарастырылған.
Электрлік жүктемені есептеу, электрмен жабдықтау жүйесінің элементтерін есептеу және таңдау, электр құрылғыны таңдау және тексеру жүргізілген. Сонымен қатар еңбек қорғау және техникалық ұауіпсіздік сұрақтары қарастырылған, жерге қайта қосу есебі жүргізілді. Экономикалық тиімділік, электрқондырғыларды пайдалану іс-шаралары және қоршаған ортаны қорғау сұрақтары қарастырылған. Арнайы сұрақ ретінде ауаның рекуперациясы алынған.
Курстық жобада 11 сурет, 20 кесте және 72 бет түсініктеме хаттамадан және 5 бет графикалық бөлімнен тұрады.
Аннотация
В данном дипломном проекте разработаны вопросы электрификации пункта сушки льняного вороха ТОО A.S.K. Technik - г. Алмата.
В проекте произведена краткая характеристика объекта, описание технологической схемы.
Произведен расчет электрических нагрузок, расчет компенсации реактивной мощности, расчет и выбор элементов системы электрификации. Кроме того, рассмотрены вопросы охраны труда и техники безопасности, произведен расчет повторного заземления. Рассмотрены вопросы экономической эффективности, мероприятия по эксплуатации электрооборудования и охраны окружающей среды. В качестве спец. вопроса расмотрено рекуперация воздуха.
Дипломный проект содержит 114рисунка, 20 таблиц, 72 листов пояснительной записки и 5 листов графической части.
Нормативті сілтеу
Осы дипломдық жобада келесі нормативті құжаттарға сілтеулер пайдаланылған:
МСН2.04.01-98 аралық мемлекеттік құрылыс нормалар;
МЕСТ 10704-91 Тіктігісті болатты электрдәнекерлік түтіктер;
СНиП41-01-2003 Кондиционерлі, желдеткіш және жылыту;
МЕСТ-19348-74 Электртехникалық ауылшаруашылық тағайындау бұйымдар. Жалпы техникалық талаптар. Таңбалау, орауыш, транспортлеу және сақтау;
СН РК 2.04-29-2005 нормативті-техникалық құжат
Құрылыс және ғимараттың найзағай қорғау құрылғы бойынша нұсқаулар;
МЕСТ-19348-74; ҚР ҚН және Е 2-04-05-2002;
Тұтынушылардың және электрқұрылғылардың техникалық пайдалану ережелері;
Техникалық қуаіпсіздікережелері;
СН 245-71 өнеркәсіп кәсіпорын жобалау санитарлық нормалар.
Кіріспе
"Қазақстан - 2050" Қазақстанның ұзақ уақытты стратегиясынның дамуы. Күшті мемлекет саяхатпен емес, әсіресе тез экономикалық өсудің жағдайың қамтамасыз ету үшін өте маңызды деп санайды. Кәсіпкерлік қызмет үшін базалық жағдай және қазіргі алымның жүйесі жинақталған.
Жоғары деңгейімен шетелдік инвестицияның және ішкі жинағы ашық нарықтық экономикада базалайтын экономикалықта өсуі. [1]
A.S.K. Technik серіктестік айырықша дистрибьютор, бүкіләлемдік белгілі тұқым шаруашылығының серіктестіктердің келіп жатыр DSV, Pioneer (R) және Rapool Ring GmbH, химия өндіріс бойынша ресми дистрибьюторлар дүниелік жетекшілердің - серіктестіктердің BASF DuPont болып келкді. Түсініп, Қазақстандық АӨК ауылшаруашылық нарыққа диверсификацияда шарттарда өндіріс дамыту үшін өнімде жоғары сапалысыларға қажетсініп жатыр, біз жүгерінің, рапстың, күнбағыстың және зығырдың көп өнім беретін сорттардың және будандардың тұқымдың жабдықтаулары жүзеге асырып жатырмыз, ал осылай өсімдіктердің қорғаулары тиімді құралдарды қажет. Біздің мақсатымыз - ауылшаруашылық кәсіпкерліктің дамытуға көмектесу және біздің клиенттеріміздің молшылығын көтеру, беруіміздің жолымен әл-ауқаттар жоғарылатуға және клиенттердің ақпараттық қолдаулар көрсету. [2]
Ауылшаруашылығы кәсіпорындарын электр қуатымен қамтамасыз ету жүйесін өндірістік тұтынушылар қамтамасыз етеді. Тұтынушылардың көбі көбінесе электржетектермен, электр жарығымен, жылытқыш құралдармен, сонымен қатар электр пештерін қолданады.
Ғимараттарға жылу қорғау, өрт қауіпсіздік, ұзақ және экологиялық бойынша қазіргі құрылыс қатал талаптарды қояды.
Осы мақсаттың шешімі соңғы ғылыми жоғары кешенді зерттемелер арқылы ықтимал болды. Оларға табиғи шиқзат негізінде өнделген тиімді жылу оқшаулағыш материалдар жатады.
Электромен қаматамасыз ету жүйесіне әсер ету өндірістік үдерісте өте жоғары. Өндірістік үдеріс көпшілігінде өндірістік электрмен қамтамасыз ету мен электрқолғалтқышпен өндірістік кәсіпорындардың барлық жұмыстарын қалыпты режимде қамтамасыз етуге жұмсалады. Жоғарыдағыларды іске асыру үшін, электрқозғалтқыш мамандары өндірістік электррқазғалтқыш механизмдерінің құрылымын ан толық хабардар болуы керек. Өз кезегінде мамандар өндірісті электрмен қаматамасыз етуде, мысалы қозғалтқышты өздігінен қосуға тиым салынады.
Фирмалардың ұжымды өндірістік және ғылыми зерттелген негізгі стратегиясында экологиялық бағыт бастаушы болды.
Өндіріс объектерге электр энергияны кажетті көлемен және сәйкестіқ сапамен энерго жүйедең беруін қамтамасыз ету үшін, 1000 В-қа дейін және жоғары кернеулі желіден түратын электржабдықтарының өнеркісіп кәсіпорының жүйесі қызмет көрсетеді. Өнеркісіп кәсіпорындағы өндірілген энергияны тұтынуы, таратуы және беруі жоғары үнемдлі және сенімді өткізілу керек. Осыны қамтамасыз ету ушін энергетиктармен, максималды жоғары жақындау кернеудің бәр сатысында қолданылатын, тұтынушыларға сенімді және ұтымды электр энергияның жүйесінің тарату шығарылған.
Өндірілген энергияны өндірістік кәсіпорындарда тұтыну мен бөлу , беру жоғары үнемділік пен сенімділікте өндірілуі керек..Тұтынушыларды электер энергиямен қамтамасыз ету мақсатында тұтынушыларға арнайы арналған қондырғылар, яғни, сенімді және үнемді қондырғылар орнатылған.
Электр энергияның тұтынушылары өздерінің ерекше өзгершілітеріне ие болатының электрмен жабдықтау негізгі талаптармен көрсеткен - сенімді қөректену, электр энергияның сапасы, жеке элементерді қорғау және резервте сақтау.
1 Кәсіпорының қысқа сипаттамасы
1.1 Цехтың электрмен жабдықтау сипаттамасы
Өндірістік кәсіпорының электрмен жабдықтау жүйесі орталық көректенуден қабылдағыштарға дейін электр энергияны тарату және беру үшін күрделі жинақталған қондырғы болып көрсетілген.
Электрмен жабдықтау жүйесі өндіріс технологиясымен, жоспарлаумен және кәсіпорының құрылыстық бөліммен тығыз байланыста.
Осы электрмен жабдықтау жүйесіне келесі негізгі талаптарды анықтайды:
oo қажетті сенімдік дәрежесімен қамтамасыз ету;
oo үнемділік, минимумды есептік шығындарға жауап беруі;
oo электр энергияның жоғары сапасы;
oo жүктеменің өсу мүмкіндікпен қамтамасыз ету, кәсіпорының күрделі кеңейтумен және қазіргі алаңдағы электр тұтынудың көбейтумен байланысты;
oo қарапайым, қолайлы және пайдаланудың қауіпсіздігі.
Берілген участікта 2, 1 электр қабылдағыштар орналасқан.
Апаттық тәртіп көрсетілген, яғни аз қуаты үлкен қуатқа жұмыс агрегатарға электр қабылдағыштардың аусу мүмкіндік бар және берілді.
Кәсіпорының орналасуының табиғи-климаттық сипаттамасы.
Суықтық аз қарла қыс пен құрғақ ыстық жазды қатты-континентальды климат. Ең суық ай - қазаң, ең ыстық - шілде. Ауданың климатына қарқынды желді әрекет сипатты. Желдің орташа жылдық жылдамдығы 12,0 мсек құрастырады.
Зауыттың аланы құрғақ дала аймағында кенет континентальды климатпен қара жер топырақты аймағында орналасқан.
Ауаның орташа жылдық температурасы +10°С, қаңтарда орташа айлық -19.5°С, ал шілдеде +25°С. Қаңтарда минималды - 2°С, шілдеде максималды +37°С.
Жауындардың орташа жылдық саны 320 мм көлбеумен 270-дан 350 мм-ге дейін.
Ауаның салыстырмалы ылғалдығы 53% құрастырады, қысқа уақытта ең жоғары (желтоқсан) 73%, жаз уақыттында ең аз (мамыр-тамыз айлары) 30 %. Жаз уақытында көбінесе шанды дауыл кездеседі, орташа мен алғанда бір жыл ішінде 13-15 күндер, жеке жылдары максималды қайта болу 18-22 күндер шегінде.
Қыс ұзаққа созылады, 9-1З мсек. күшті желдермен ауа температурасы тұрақты сууық температураларымен, жиі қарлы борандармен және борандармен. Қарлы жамылғы 5 айдай болады. Тұрақты қарлы жамылғы қар басулардың арқасында қараша екінші онкүндігі біріншінің - баста соңыда құрылады. Ауаның температурасы төмен, қыстың ұзақтығы маңызды және аз қуатты қарлы жамылғы әсіресе ашықтарды терең кеңістіктерде ескертиді топырақ қатқаны 1-1.5 м.
Көктем қысқа, суық болады және сәуірдің екінші жартысында басталады, 20-30 күндер ғана.
Плюстік температураның өсуі секірмелі болады. Және жылыну салқындаумен кезектеседі.
Жаз - ашық ауа райы артық болумен ыстық қоңырсалқын , жауындар көп түседі басқа жылдың мерзіміне қарағанда.
Қүз салқын, бұлыңғыр, көбінесе жауын-шашынды. Қырқүйектің екінші жартысынан қатқақ болу мүмкін.
Жауындар күзде аз жауады жазға қарағанда.
Өнеркәсіп казақтың тегіс ұсақ шоқы участкісінде орналасқан.
Ширақ транспорттық байланыстар мен асфальт салынған жете беріс жолдар бар.
Жылумен қамтамасыз ету, ыстық су және бу меншікті бу жіберетін өзінің қазандардан келеді.
Цехінің электрлік жабдықтау схемасың таңдау.
Өнеркәсіптік кәсіпорынның электрмен жабдықтау жүйесі ішкі және сыртқы электрмен жабдықтау жүйелерге бөлінеді.
Сыртқы электрмен жабдықтау 10 кВ-ті желісі бойынша ТП 1103510кВ-тан көректенеді .
Электрмен жабдықтау схемаларды сенімді, тиімділі, ыңғайлы, пайдаланғанда қауіпсізді талаптарына сәйкес таңдау керек және желіні келешекте дамуына қамтамасыз етуіне.
Электрлік жүктемелер өнеркәсіптік кәсіпорынның электрмен жабдықтауынның жобалау кезіндегі бастапқы мәліметтер болып көрсетілген.
Электрмен жабдықтау жүйесін электрлік жүктемелер мәні бойынша, электр қондырғыларын тексереді және таңдайды, компенсациялы қондырғыларды және қорғау құрылғыларды таңдайды, электр энергиянның және қуаттың шығындарың анықтайды, кереудің ауытқуымен тербелмесін есептейді.
Сыртқы электрмен жабдықтау кәсіпорынның көректену көзіннең және электржабдықтау схемасыннаң түрады.
Сенімділік электр энергияны түтынушы категориясыннаң және технологиялық процесстің ерекшіліктеріннең тәуелділі болады, олардың теріс бағасы электрмен жабдықтау жүйесіннің төмендеуне және артық резервтеу үшін шығындарына әкеледі.
Электрмен жабдықтау жүйесіне тиімділік келтірілген шығындармен анықталады.
2 Зығыр үйіндісін кептірудің технологиялық процессі
2.1 Зығырдың қасиеті
Лирина - бүгінгі күнге майлы зығырдың жақсы сорттардың бірі, Германиялар селекционерлермен жасаған. Тұқыммен қораптардың үлкен саны өсімдіктерде тіпті әлсіз қоюлықтың отырғызуыда биік және тұрақты өнімдер қамтамасыз етіп жатыр. Сорт бір қалыпты пісумен және орнықтылықпен бейнеленіп жатыр, сондықтан кедергісіз жинауға кепілдік беріп жатыр.
Зығыр үйіндінің мінездемесі. Зығыр комбайндарда алған зығыр үйінді, өзі аз сусымалы қоспа ұсынып жатыр, біртекті емес піскендік, құрамы және дымқылдық бойынша.
Қораптандың пісудің шарттарына тәуелділіктең келесі түстерге процент шамасына байланысты жіктелінеді: зжасыл -- 11 -- 29; сары -- 41 -- 49; қоңыр -- 24 -- 41%.
Табиғи кептіру кезінде ылғалады кетіру және қалыпты ауа-райы жағдайында өнімнің пісіп жетілуіне 15 тәулік кетеді, ал жаңбырлы күндері 1-2 айға созылады. Төмендеген тәуліктің орташа температурасы (12 - 130) пісіп жетілуді бөгетеді және тұқымның шығуын төмендетеді.
Ерте сары және сары піскендерді зығыр комбайндармен зығырды жинауы салмақ бойынша (%) тұқымдық қораптарға -- 52 -- 84, еркін тұқымға -- 2 -- 7, путанина, арамшөптер және қоспа -- 12 -- 46. Оның басында жинаулардың дымқылдыққа 40 -- 60% (орташа 45%) келесі түр негізгі компоненттер бойынша жіктеліп жатыр қорап 40 -- 50, тұқым 25 -- 27, арамшөп 60 -- 65 путанины 70 -- 80,. Жинау мерзімге аяғына қарай ол 30 -- 35% болуы мүмкін.
Шикі күйінде зығыр үйіндің лебізі биік қарқынмен айырмашылығы болып жатыр, жылу бөлініп жатыр және үйіндінің өздігінен қызуы болып жатыр. 36 -- 52 % дымқылдықта оның тәуліктік температурасы жоғарлайды 22 -- 26° және бұл сәттен арамтамақтармен және сапрофиттермен зығырдың тұқымдың жұқтырғандығы үлкейу басталады. Үйіндінің өздігінен қызуы тұқымдардың салмақтарын жоғалтуына себеп болып келеді.
Үйіндіні кептіруге агротехникалық талаптар. Жылытылмаған ауамен зығыр үйіндіні кептіру 15 % ылғалдылықты төмендетуге қажет, ал жылытылған ауамен 12 -- 13% дейін. Әркелкі кебудің мүмкіндігі +-2%.
Науалы түрдегі кептіргіштерде ерте сары піскендіктер жаңа жиналған зығырды кептіру және жылытқан ауа белсенді желдету үшін температура 45° жоғары болмауы керек. Тұқымның шығымдылықты бұл төмендетпейді.
Егер қораптар алдын ала табиғи шарттарда кептірілсе, онда оларды 50° дейін температурасында құрғатуға болады.
2.2 Зығыр үйіндісін кептіру
Зығыр үйіндісін кептіру пункі 1,4 тсағ. өндіруімен, зығыр үйіндісін кептіру және үгіту үшін арналған. Мезгіліне 403,2 т шикі үйіндісін өңдеу және 134,3 т зығыр тұқымын шығару.
Пунктің жұмыс істеу мерзімі 4 ай. Шикі үйіндіні трактор арбасымен пунктке жеткізіледі.
1,2 м қалындықпен зығыр үйіндісі трактор тіркемесінен кептіру секциясына түсіріледі. Үйіндіні кептіру 40450 С - да 1236 сағат ішінде іске асырылады. Кептірілу аяқталғаннаң кейін үйіндіні 4 сағат бойы сыртқы ауамен үрленеді. Осыдан кейін зығыр үйіндісін тасымалдауышпен бастырғыш бөлімене үгітуге жіберіледі. Алынған зығырдың тұқымын жинағыш бункерге және қаптарға салынып жүзеге асыруға жіберіледі.
Кептіргішке ауа екі сыртқа итергіш Ц6-46-5 желдеткішпен итініп жатыр. Бір желдеткіш оң, басқа -- сол айналуды. Камераларда толық жүктеуде олар бір уақытта жұмыс істеп жатыр. Зығыр үйіндісін кептіру сыртқы ішінара қосымшамен айналыстағы ауадан қолдануымен жүргізіліп жатыр.
Жылу тасымалдаушы пайдаланылғаннан кейән центрден тепкіш Ц6-46-5 желдеткішпен кептіргіштен шығарылады.
Сурет 2.1. Жылытылған ауамен кептіру
Құйылатын сыртқы ауа шатырдың үстінде шарбақ шахта арқылы кіреді де айналыстағы ауамен араласып жатыр, бөлмеде қойылған пластинкалы калориферлер арқылы өтеді және кептіргіш камераларға желдеткіштермен қысып толтырады. Калориферлер 4 атмосфералық қысыммен, астындағы қазандықтан баратын буымен қызды. Әрбір желдету агрегатта қыздыру бетпен 19 кв.м КФС-1 екі калорифер бойынша қойылған. Талшықты шаңынан олардың тазалауы үшін олардың арасында (түтік) аралық ескерілген. Ауа калориферлер арқылы 4,9 мсек жылдамдықпен өтеді. Кептіргіш келесі параметрлерге есептелінген:
* Камераның алатын алаңы 23,4 кв.м
* Зығыр үйіндісін салу тығыздығы 21,7 кг на 1 кв.м
* Колорифердің сыртындағы жылу тасымалдауыштың температурасы 82° С
* Кептіру камерасындағы температура 80° С
* Абсолют құрғақ материал бойынша кептіргіштің өнімділігі 407 кг за 1 час
* Колорифер арқылы өтетін ауаның көлемі -- 14300 куб. м за 1 час
* Кептіруге жұмсалатын жылу мөлшері 162 500 ккалчас.
Жұмыс істеу принципі және ортақ мінездеме. Зығырдың бастырудың технологиялық процесстің мәні зығырдың сабақтардан тұқымдық қораптардың бөлімше ұғылып ажырату және таза тұқымнан алудан мақсатпен алған үйіндінің келесі өңдеуі. Бастыру жинау жұмыстарында кешенді маңызды мән алып жатыр. Уақытында емес өткізуі тұқымды жоғалтуға, сапаның нашарлауына және тал жіптер шығудың төмендеуіне әкеледі.
Барлық аудандарға Зығырдың астық бастырудың агротехникалық өңдеу мерзімі бұл мәдениеттерге 12 -- 15 күндерге. Тарихта зығыр шаруашылық тәжірибеде -- срғу немесе тараумен олардың тұқымдық қораптарды бөлуі екі маңызды әдісі орын алды.
Сабақтардан қораптарда бөлуінде соғумен тұқымының олардың қиратуымен және шығуымен жанамалап жатыр. Тарауда сабақтардан бүтін бөлініп және тұқым шығуы үшін ішінара қиратған қораптар, талап ететін келесі қажалулар.
Зығыр астық бастыру үшін жасаған машиналарда -- соғу және тарау тұқымдық қораптардың бөлімшелер бұл әдістің екеуі де қолданылып жатыр және ұнтақтағыш аппараттар екі түрі қолданылады, қораптарды соғу үшін білдектер және тарау үшін тарамдар.
Атап өту керек, бұл әдістердің әрбір өз артықшылықтары және кемшіліктері бар. Осылай, соғу әдісі жоғары сапалы астық бастыру үшін құрғақ және піскен Зығырды зығыр-ұнтақтағышқа қажет. Тарау қораптардың пісудің кез келген фазасында және кез келген дымқылдықта өткізуге болады.
Шөмеледен тарауға процессте арамшөптердің бөлігі кетіріледі, ал Зығырдың сабақтары тегістеледі, біраз дәрежеде сабандары келесі жаюды жеңілдетеді. Сонымен қатар, тарау ұнтақтағыштарда бүтін қораптарды бөлу мүмкіндікгі бар және олардан таза алу, арамшөптердің тұқымсыз, зығырдың тұқымы. Бірақ зығырдың сабақтары биігірек қалдыққа соғумен салыстыру бойынша тарау сондай кемшілік алып жатыр, құрайтын 2 -- 5% қарсы 0, 5 -- 1% соғуда.
Негізгі жұмыс органдар МТПУ-500 зығыр ұнтақтағыш: қысқыш транспортер, тарағыш және үккіш қондырғы, тас елек, қоймалы транспортер, ұшырғыш желдеткіші, эксгаустер құбырмен, торлық бітім. Сонымен қатар, келесі қосымша түйіндермен зығыр ұнтақтағыш МТПУ-500 жабдықтаған: зығыр үйіндінің қоқымын жинау үшін бункермен, жұмыс-беріп тұрушылар үшін беру үстелмен, тұқымнан ұстамен тараулық шөмелелер үшін айналып өту құрылыммен, Зығырдан тұқыммен қап үшін алаң және егу тұқымдары қаптар үшін алаңмен. Зығыр үйіндінің қоқымы үшін бункер, таралған баулар үшін белдеулі үстел және айналып өту құрылым жұмыс және көлік жағдайлар алып жатыр. Бұл машиналардың барлық түйіндер және тетіктер төрт доңғалақты көлік жүріспен дәнекерленген рамада құрастырған, және де тұрақты машина металлдық доңғалақтар алып жатыр, ал жылжымалы МТПУ-500 -- пневматикалық шиналар.

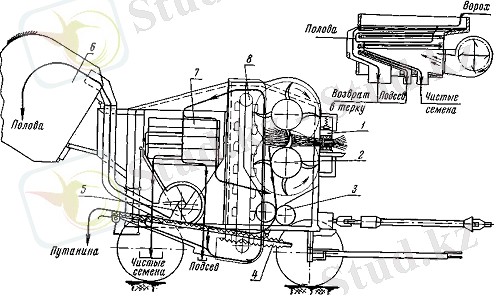

Сурет 2.2. Зығыр ұнтақтағыш МТПУ-500 технологиялық процесстің схемасы:
1 - транспортер қысқыш; 2 - тарағыш барабандар; 3 - үккіш; 4 - тас елек;
5 - эксгаустер; 6 - зығыр үйіндінің қоқымы үшін бункер; 7 - қауыздағыш;
8 - элеватор
3 Электр жетек жүйесін есептеу
3.1 Желдетуді есептеу
Желдеткіш (латынша: ventіlatіo -- желдету) -- өндіріс орындарын желдетуде, ауаны қозғалысқа түсіріп орнын ауыстыру үшін олардың артық қысымын (әдетте, 0,15 Мпа-ға дейін) тудыратын қондырғы. Олар бөлмелерді желдетуге, олардан түтін мен зиянды газдарды сорып тысқа шығаруға, бірқатар технологиялық процестерді атқаруға қолданылады.
Өнеркәсіптік желдеткіштердің аспалы желдеткіш түрлері кеңінен тараған. Желдеткіштер, негізінен, қозғалтқышпен белдікті беріліс арқылы немесе тікелей серіппелі муфта көмегімен әрекетке келтіріледі. [2]
Зығыр үйіндісін кептіру пунктіндегі ұсақтағыш-ұнтақтағыш бөлмесінде шаңды заттарды кетіру үшін жалпы ауыспалы ағынды сорғыш желдеткіш көрсетілген.
Бөлмені есептеу
Ұсақтағыш-ұнтақтағыш - 9x12x4 м3;
Өндіріс цехының көлемі, м3 [3]:
V = 9 · 12 · 4 = 432.
Ауа алмасудын еселігі к = 1,4 [4]. Сонда өндіріс цехының кажетті ауа алмасуы, м3сағ. [3]:
Q = V · k = 432 · 5 = 2160.
Ауа жүргізудің қимасын анықтау, м2 [3]:
S = Q,
мұнда Q - ауа алмасу, м3сағ.;
- ауаның қозғалу жылдамдығы, мс [3].
S = 2160(3600 · 0.6) = 0,2.
Құбыр жүргізудің диаметрі, м2 [3]:
D = .
Есептеу қысымды анықтау, Па [3]:
H = ,
мұнда V - ауаның тығыздығы, орташада 1,2 кгм3;
λ - үйкеліс коэффициенті (дөнгелеқ темір бетонды түтік үшін
λ = 0,02);
l - ауа жүргізудің ұзындығы, м;
- жергілікті кедергінің коэффициентерінің қосындысы, 9 кесте [8].
Әр бір участік үшін:
1-2 - Н = (1,2 · 0.622) · (0,02 · 92+1.62) = 0.36;
2-3 - Н = (1,2 · 0.622) · (0,02 · 122+1.62) = 0.37;
Түтік ішіндегі ауаның қозғалысың жылдамдығы, () тік ауа жүргізулер үшін 0.6 мс.
Толық кысым, Па:
Н = 0.37+0.36 = 0.73.
Есептеу бойынша Q (2160 м3ч) және Н желдеткішті таңдаймыз [3].
Орталықтан тепкіш желдеткіштің қысқа сипаттамасы.
Желдеткіштің нөмірі
18;
Жұмыс доңғалағының диаметрі, мм
500;
Өнімділігі, мын., м[3]ч
4,1 - тан 24 дейін;
Толық кысым, кгм[3]
32 - тан 171 дейін;
Айналу жиілік, обмин
950 - тан 1460 дейін;
Қуат, кВт
1,1 - тан 2,8 дейін.
Электр қозғалтқыштың Р қуатың формула бойынша анықтаймыз[4], кВт:
,
мұнда Qв - желдеткіштің өнімділігі, м3cағ.;
Н - есептеу кысымы, мПа;
- желдеткіштің п.ә.к. (0,6...0,8);
- берілістің п.ә.к (шамалық косылуда = 0,83).
Қозғалтқыштың номиналды қуаттың шарт бойынша тандаймыз, кВт:
Pн = Pесеп · k,
мұнда k - қор коэффициенті (Pесеп. 3 және жоғары кВт - = 1,05);
Pн = 1,05 · 8,3 = 8,7.
Каталогтық мәліметтер бойынша қозғалтқышты таңдаймыз, [9]:
Қозғалтқыштың түрі
4А132М4УЗ
Номиналды қуат, кВт
11
Айналым саны, обмин
1000
П.Ә.К., %
74
Қуатың коэффициенті cosφ
0,74
МмаксМн
1,7
МжіберуМн
1,7
МминМн
1,2
IжіберуIн
4,5
Жұмыс машинасының жүктемелі диаграммасы және мехникалық
сипаттамасы. Іске қосу уақытын ескермей жүктемелі диаграмманың құрылымы кезінде транспортер жұмысының басында кедергі моментінің максималды болуын ескеру керек.
Жұмыс машинасының аналитикалы механикалық сипаттамасы теңестірумен жазылады, Н ∙м [3]:
Мс = Мқм + (Мкн + Мқм) ( н)x ,
мұнда Мқм - жұмыс машинаның қозғалу моменті, Н ∙ м;
Мқм - жұмыс машинаның қозғалу моменті, Н ∙ м;
н - электр қозғалтқыш білігінің бұрыштық жылдамдығы, рад;
х - көрсеткіштің дәрежесі, берілген сипаттаманың талаптарына сәйкес, желдеткіш үшін х = 2.
Мкн - номиналды жылдамдық бұрыштықта кедергінің моменті,
Н ∙ м;
Кедергі моменті формула бойынша анықталады, Н∙м:
Мсн = Ржелд. ω - н,
мұнда ω - н - бұрыштық жылдамдық, радс.
Мсн = 11000 150,1= 73,3
Қозғалу машинаның моменті, Н∙м:
Мтр = (0,2-0,3) Мсн,
Мтр = 0,2 ∙73,3 = 14,6.
Механикалық сипаттама теңдеумен жазылады:
Мв = 21,9 + (73,3 - 21,9) ∙= 21,9 + 88∙
Механикалық сипаттаманы салу үшін теңдеуге ω - н мәніне өсуге дейін ω - мәнің қоямыз.
Есептің мәліметтерің 3.1.кестеге толтырамыз.
Кесте 3.1
Желдеткіштің механикалық сипаттамасы
ѡ
0
20
40
60
80
90
100
150,1
Мс
14,7
15,7
18,8
24,0
31,3
35,7
40,7
73,3

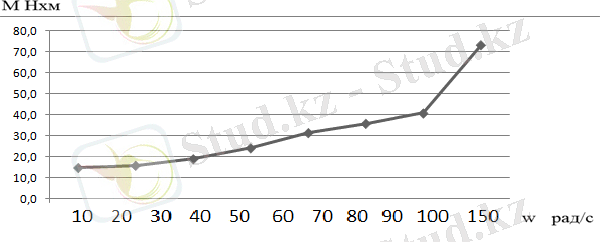

Сурет 3.1. Механикалық сипаттама
Желдеткіштің кедергі моменті уақыттан тәуелділі емес және тұрақты шама болып көрсетілген:
Мсн = 73,3 Н∙м.
Желдеткіштің жүктемелі диаграммасы уақыттан тәуедлілі емес тік сызық болып көрсетілген және 3.2 суретте көрсетілген.
Мс
73,3
Н ∙ м
t
Сурет 3.2. Жүктемелі диаграмма
Тыс жүктемедегі әдістері мен жылу тәртібі және жүргізу шартты бойынша таңдалған электр қозғалтқышты тексереміз.
Шарт бойынша таңдалған электр қозғалтқыштың тексеру шарттан шығылып жүргізіледі[3]:
Мжіб. қоз.Мқоз.
мұнда Мж қоз. - электр қозғалтқыштың жүргізгіш моменті, Н∙м.
Мқозғ. - жұмыс машинаның қозғалу моменті, Н∙м.
Мжіб. қоз. = λп∙ Мн қоз,
мұнда λп - жүргізгіш моментің еселігі.
Мн қоз - қозғалтқыштың номиналды моменті, Н∙м.
Мжіб. қоз. = 9550 ∙ Рн nн = 9550 ∙ 111000 = 105,05.
4А132М4УЗ электр қозғалтқыштың техникалық мәліметтері [9]:
Рн = 11 кВт
η = 74%
cos φ= 0,74
nн = 1000 айнмин
μмах =1,7
λп =1,7
Электр қозғалтқыштың техникалық мәліметтеріме бойынша λп =2, сонда:
Мн қоз = 1,7 ∙ 105,05 = 178,58,
178,58 Н∙м 105,05 Н∙ м.
Жүргізу шарт қанағатандырлады, таңдалған электр қозғалтқыш жіберу моменті бойынша өтеді.
Тыс жүктемелі қабілетігі бойынша таңдалған электр қозғалтқыштың тексеруі шар бойынша жүргізіледі:
М қозкр = Ммаш. мах.,
мұнда М қоз.кр қозғалтқыштың аумалы моменті (максималды), Н м.
Қозғалтқыштың максималды моменті формула бойынша анықталады, Н∙м:
М қоз.кр = Рн ∙ μмах α ωн,
мұнда μмах -максималды моментің еселігі, каталог мәліметтері бойынша анықталады. μмах = 1,7
α - коэффициент, 20% -ке желі кернеуінің төмендеуін есептеу.
М қоз.кр = 11 ∙ 103 ∙ 1,7 ∙ 0,8 150,1 = 99,7.
Осы жағдайда желдеткіш үшін:
Ммаш. мах = Мтр = 21,9 Н∙м.,
99,7 Н∙м 21,9 Н∙м.
Сондықтан, таңдалған электр қозғалтқыш жүргізу шартты, кызуы және жүктемелік қабілетілігі бойынша қанағатандырады.
4 Электр жарықтандырудың есебі
4.1 Жарық көзінің таңдауы
Жоба бойынша, қыздыру шамымен және люминесценттік шамдармен жұмысшы, кезекші және аппатық жарықтандыру көрсетілген.
Жарықтандыру арматура, бөлменің биіктігі және онда жүргізілетін жұмыстардың сипаттамалары, шырақтардың биіктік ілгіші ортаның жағдайыннаң тәуелділігіне сәйкес болып алынған.
Мекеменің жарықтандыру қондырғысы, жақсы жағдай жасау үшін және талаптарды қамтамасыз ету үшін арналған.
Адамдардың психологиялық күйі олардың жұмысқа жарамдылығы, өндірістік еңбек, демалыс, электр энергияны үнемдеу бөлме қалай жарықтандылғаннаң тәуелділі болады.
Адам негізгі ақпараты көру мүшесі арқылы алады.
Көру ақпараты толық қабылдау үшін керекті жарықтандыру болу керек.
Шырақтарды таңдау кезінде келесі талаптар есептелу керек:
oo қоршаған ортаның жағдайы;
oo жарық тарату сипаттама;
oo экономикалы мақсатқа сәйкестілік.
Бөлмелерде мөлшерлі жарықтандыру жарық күні ұзақтығы бойынша болу керек. Табиғи жарықтандыру 70 % керекті ұзақтық жарықтандыруды қамтамасыз етеді, ал қүзгі-қысқы уақыта оданда аз.
Күндізгі күннің үзақтығын ең жақсы қамтамасыз ету үшін жасанды жарықтандыру қолданады.
Бөлмелерде жалпы жұмысшы және жергілікті жарықтандыру көрсетілген, ал қабатты коридорларда мен баспалдықтарда жалпы жұмысшы және аппатық жарықтандыру колданады.
Жарықтандыру ережелерді таңдау кезінде 2-04-05-2002 ҚР ҚНжәнеЕ пайдаланады [7]. Жарықтандыру ережелерді жарық техникалық ведомостке енгізеді.
Жарық көзінің таңдауы, бір шама экономиялы, сәулену-көркемдік пікірі, пайдалану жағдайы бойынша, жарықтандыру сапасына койылатын талаптары есебі бойынша жүргізіледі.
Люминесценты шамдар бір келкі жағдайларда ішкі жарықтандыру қондырғыларда және жеткілікті жарықтандыруда, басқа типті шамдарға қарағанда сапалы жарықтандырумен қамтамасыз етеді.
Жарық ағынның қолдану коэффициентінің әдісі және меншікті қуат дегеніміз, әр түрлі шырақтар кезінде, ол көлденең бетке берілген жарықтандыру үшін арналған біркелкі жалпы есебі [5].
ҚН және Е-рі бойынша офистардың бөлмелерің жарықтандыру үшін люминесцентті шамдар қолданады.
Жарықтандыру үшін люминесцентті шамдармен шашырайтың жарық шырақтар қолданады, және жоғары жартылай сфераға 15% олардың жарық ағының сәулеленуінің жіберетің шырақтар.
Жұмыс жарықтандыру шырақтардың саныннан сан ретінде аппаты жарықтаныдыру шырақтар шығарылады, негізігі желілер бойынша жүретін
0,3 лк кем емес қамтамасыз етуі.
Жарықтандыру сапасына қойылатың талаптардан және бөлменің сипаттамасынан шығып жарық көзі ретінде люминесценті шамдар қолданады.
Қосымша бөлмелерге бір текті жарықтандыру қолданады.
Жарықтандырудың жалпы жүйесің таңдаймыз, ол бүкіл бөлмелерді және жұмыстың үстінгі қабаты жарықтандыру үшін арналған. 4.1 кестеде бөлменің жарықтандыру нормасы көрсетілген.
Кесте 4.1
Бөлменің жарықтандыру нормасы
Бөлменің атауы
Алан , м[2]
Жарықтандыру, лк
Зығыр кептіру бөлмесі
36
150
Ұнтақтағыш-үккіш бөлмесі
108
200
Электрқалқан түратын бөлмесі
4
150
Коридор
207
20
4.2 Ағын жарықтын қолдану коэффициентінің әдісі
Жарық ағынның пайдалану коэффициенті әдісімен жарықтандырғыш есебі жүргізіледі. Зығыр үйіндісін кптіру бөлмесі үшін есепті жүргіземіз. Бөлменің өлшемі: алаң - S = 36м2, Ρқаб. - қабырғаның, ρтөб.-төбенің, ρед. -еденің шағылу коэффициенті 5-2[6] кесте бойынша анықталады ρқаб. =50%; ρтөб. =30%; ρед.=10%.
Шырақтар арасындағы тиімді арақашықтықты формула бойынша анықтаймыз, м:
L=λ·h,
мұнда λ-шырақтар арасындағы салыстырмалы арақашықтық, λ-1,4
ЛСП шырақтар үшін (4-11-кесте) [6]:
L=1,4 · 4 = 5,6.
Белгілі L және бөлменің көлеміне сәйкес шырақтардың қатарының саны мен жалпы санын анықтаймыз [6].
ha=(a-2·ℓ)L+1;
hb=(b-2·ℓ)L+1;
N= ha ·hb.
мұнда а және b - бөлменің мөлшері 12 х 3 м2;
l - соңғы шырақтардан қабырғаға дейін арақашықтығы, м;
N - шырақтардың жалпы саны;
ha, hb - шырақтардың топтарынын саны және қатардағы шырақтардың саны.
ha=(3 - 2 ·1,12) 5,6+1=1,1≈1;
hb =(12 - 2 ·1,12) 5,6+1= 2,74≈3;
N = 3 · 1 = 3
Шырақтардың саның 3-деп аламыз.
Жарық ағынының пайдалану коэффициенті әдісімен жарықтандырғыш есебі жүргізіледі.
Бөлменің индексі:
Аламыз i= 1,0.
Шағылысу коэффициенті және бөлменің индексі бойынша 5-11[6] кестеде, жарық ағынының пайдалану коэффициентінің мәні анықталады η=0,182.
Шамның қажетті жарық ағыны анықталады, лм[6]:
F=Emin·Kз·Z·S(N ·η),
мұнда Kз - 4-5 [6] кесте бойынша шамның қор коэффициентің аламыз
Kз =1,5.
Жарықтандырғыш қондырғыларды пайдалану кезінде жарықтандырғыш жұмыс орында төмендейді.
Тұрақталған қуат көзінің есебтерінде жарықтандырғышдың азаюы Кқор қор коэффициентпен есептеледі, оның мәні бөлменің жұмыс аймағында күйе, түтін және шаннан, көректену көздерінің түрінен, шырақтарды мерзімді тазалау және құрылыстан тәуелділі болады.
Шырақтардың саның 3-деп аламыз, лм.
F=150 · 1,5 ·1,15· 72 (3 · 0,182) = 17060
2-14 [6] кесте бойынша 5400 жарық ағынымен 6518 Вт шам таңдалады.
Оның шығынды ағыны есептік мәннен 10-20%-тен айырмашылығы болу керек.
(F-Fл) Fл ·100% = (5686 - 5400) 5686 ·100% = 5,03
Сондықтан шам шартты қанағатандырады.
Фактілі жарықтандырғышды анықтаймыз, лк:
E = Emin· Fл F = 150 · 5400 5686 = 142,4
ЛСП 47-18-001УХЛ4 шырақтардың саның 3-деп аламыз.
Бір қатардағы шырақтардың арасындағы нақты арақашықтық, м.
La=a ha=121=12.
Қатарлардағы арасындағы нақты қашықтық, м.
Lb=b hb= 33 =1.
Сұраныс коэффициентіне және кәсіпорын аландардын квадрат метріне жарықтандырғыш жүктеменің меншікті тығыздығы бойынша женілдік әдіспен зауыттың жүктемесі анықтаған кезде жүктеменің жарықтандырғыш есебін жүргіземіз.
4.3 Нүктелік әдіс бойынша жарықтандыру есебі
Нүкте әдісімен жарықтандырғыш есебі жүргізіледі. Ұнтақтағыш-үккіш бөлмесі үшін есепті жүргіземіз. Бөлменің өлшемі: алаң - S = 108м2, Ρқаб. - қабырғаның, ρтөб.-төбенің, ρед. -еденің шағылу коэффициенті 5-2[6] кесте бойынша анықталады ρқаб. =50%; ρтөб. =30%; ρед.=10%.
Ұнтақтағыш-үккіш бөлмесінде 6 шырақ орнатылған. Нүктелiк әдiс сияқты орналастыру жарықтылықты кез-келген нүктесiнде көлденең анықталуға мүмкiншiлiк бередi.
Нүктелiк әдiс бөлменің кез-келген нүктесiнде тік, көлбеу немесе көлденең кеңістікте жарықтандыруды анықтауға болады.
Сурет 4.1. Ұнтақтағы - үккіш бөлмесінде шырақтардың орналасу сқлбасы
Кесте 4.2
Шартты жарықтандыруды анықтау үшін есептік кесте
Нүктенің номері
Нүктеге дейінгі ара-қашықтық, м
Шартты жарықтадыру, лм
А нүктесі
1
4,4
5,5
3
1,08
7,5
5
4,4
5,5
Σe
18.5
Б нүктесі
1
5
5
2
5
5
3
2,5
7,5
4
2,5
7,5
5
5
5
6
5
5
Σe
34
Шырақтардың жалпы қосындысы бақылау нүктесінде шартты жарықтандыруды құрайды Σe; жуық шағылуды құрайтын және алыс шырақтардың әрекеті коэффициентпен ескеріледі μ. Осы нүктеде Е жарықтандыруды алу үшін, әр шырақтың шамында қор коэффициентәнде кқ ағын болуы керек, лм.
Ф=1000∙Ен∙Кқμ∙е
мұнда 1000 лм - шамның шартты ағыны;
Кқ - коэффициент қоры;
Ен - мөршерленген жарықтандыру, лк;
μ - қосалқы жарықтандырудың коэффициенті;
Σe - жақын шырақтардаң жалпы салыстырмалы шартты жарықтандыру, лк.
Фшырақ=1000∙200∙1.51.35∙34=6535
Шамның жарықтандырылуы, лм:
Фшам=ФшырақN=65356=1090
Кестеден [5] шамалас стандартты шамды таңдаймыз F18w194. Оның жарықтандыру ағыны 1000 лм және ол есептіктен айрықша:
Ф=1090-10001000∙100=9%
ықтимал ауытқылар шектеріне кіреді (+-5-тен +-10-ға дейін).
18 Вт - ы қуатымен люминецсенттік шамы бар ЛСП 47-2х18-001УХЛ4 шырақты қондырғыға қолданамыз [6].
Барлық бөлмелерде жарықтандырудың есебі ұқсас жүргізіледі.
Есептеулердің нәтижесі жарық техникалық тізім кестеіне енгізілген.
Кесте 4.3
Жарық техникалық тізімі
Бөлменің атауы
Алан, м2
Шағылу коэффициенті
Жарық.
нормасы
лк
Шырақ
Шам
Жалпы қуат кВт
Төбе
Қабыр-ға
Еден
Түрі
Саны
Түрі
Қуат кВт
Кептіру пункті
36
50
30
10
150
ЛСП 47-2x18-001УХЛ4
24
ЛБ80
0,036
0,864
Ұнтақтағыш-үккіш бөлмесі
108
50
30
10
200
ЛСП 47-2х18-001УХЛ4
6
F18w194
0,036
0,216
Электр қалқандар бөлмесі
4
70
50
10
150
ARCTIC 218
1
L3676
0,036
0,036
Коридор
207
70
50
30
20
К200209
11
F18W827Bp
0,036
0,396
4.4 Автоматтардың ажырату токтарың таңдау
Топтық желілерді ажырату кезінде біртекті жарықтандыруды шығару және пульсацияны азайту үшін люминестентік шамдарды әр түрлі фазаларға А - В - С, a - b - с сұлба бойынша қосады.
16-32 А айырғышпен сегіз ВА 2-57-31 автоматтармен ШО 8505 қалқанды таңдаймыз.
Автоматтардың айырғыш токтарын анықтау үшін әр бір топтарға есептік токтарды анықтаймыз. Есептік токтарды анықтау үшін есептік жүктемені анықтаймыз.
Топтық жарықтандыру қалқанға 2 топты қосамыз:
1. Ресеп.=0,864 кВт, кептіру пункт желінің жұмысшы жарықтандыруы;
2. Ресеп.=0,648 кВт, ұнтақтағыш - үккіш, электр қалқандық, коридор желінің жұмысшы жарықтандыруы;
3. Р есеп.=2,5 кВт, розеткалық топ;
Жарықтандыру желінің есептік жүктемесі формула бойынша анықталады [5], кВт:
Ре= Рқон.∙Кс,
мұнда Ртұр. - тұрақталған қуат, ол шамдардың бүкіл қуаттарыннан
қосылады;
Кс - сұраным коэффициенті жарықтандыру аспаптар үшін Кс=1 [6].
Үшсымды желінің есептеу тогы (бір фазалы), А [6]:
,
мұнда Uф - фазалық кернеу, Uф = 220 В;
соsφ - жүктеменің қуатты коэффициенті (соsφ = 0,92 люминесценті шамдармен жарықтандыру желі үшін) [2].
Жұмысшы жарықтандыру жарықтандырудың негізігі түрі болып көрсетілген. Ол берілген бөлмеде қалыпты жағдайда көру үшін арналған.
1 топ:
Есептік топ анықтаймыз, А:
Автоматтың айырғыш тогың табамыз, А;
Iайыр. 1=1,25 ∙ Iр = 1,25 ∙ 4,14= 5,17
Автоматтың айырғышы ВА 47-26 6А С, [2]:
2 топ
Iайыр. 2=1,25 ∙ Iр = 1,25 ∙ 3,1 = 3,8
Автоматтың айырғышы iC60N 1П, [2]:
3 топ
Iайыр. 3=1,25 ∙ Iр = 1,25 ∙ 12 = 15
Автоматтың айырғышы S201 B 20A, [2]:
Қысқа тұйықталу токтардан жарықтандыру топтарды қорғау үшін ВА 2-57-31 автоматты, 63А автоматтың номиналды тогын, жарықтандыруға 25 А-ге автоматтың айырғыш тогын таңдаймыз.
Топтық қалқаның кірмесінде есептік қуатты анықтаймыз 1, кВт:
Ресеп.= Ртұр.∙Кс = 4,012 ∙ 1= 4,012
Тұрақталған қуаттың есебің жүргіземіз:
мұнда Ртұр. - 3 топқа тұрақталған соммаға тен тұрақталған қуат, кВт.
Үшфазалы бессымды желі үшін есептік ток, А:
I айыр =1,25 ∙ Iр = 1,25 ∙ 6,4 = 8.
Қысқа тұйықталу токтардан жарықтандыру топтарды қорғау үшін ВА
2-57-31 автоматты, 20А автоматтың номиналды тогын, жарықтандыруға 10А-ге автоматтың айырғыш тогын таңдаймыз [2].
10А 8А.
Кесте 4.4
Жарықтандырудың топтық қалқандардың есептік токтар
№
топтар
Ртұр.,
кВт
Iесеп.,
А
Iайыр, А
Iавт., А
Iайыр.ав,
А
1
0,864
4,14
5,17
20
8
2
0,648
3,1
3,8
20
8
3
2,5
12
15
20
8
Барлығы қалқан бойынша
4,012
19,2
24
60
32
4.5 Кабельдердің қимасын, маркаларын таңдау
Жарықтандыру желіні көректену үшін тармақтардың санымен мыс кабельді қолданады.
- жарықтандыру топтар үшін - 3 тармақ,
- жарықтандыру қалқандарды көректену үшін 5- тармақ.
Кабельдін қимасы мен маркасының таңдауы қыздыру шарт бойынша жүргізіледі [11]:
Iқос.Iесеп.,
мұнда Iқос. - өткізгіштің ұзақтты рұқсат етілген тогы, А.
Есептік тогы бойынша қалқанның жарықтандыру тобының көректену үшін кабель қимасын анықтаймыз.
Ресеп.1 = 0,864кВт, Iесеп.1= 4,14А
Қазақстан Республикасының электрқондырғының құрылымының ережесі 1.3.4. кесте бойынша ВВГ 3 х 1,5 маркалы кабельді таңдаймыз [11].
Iқос.= 17 А
17А 4,14А
Кернеу жоғалтуы бойынша таңдалған кабельдің тексеруін орындаймыз.
Таңдалған кабель шарт бойынша қанағатандыру керек [5]:
ΔU 2 %,
мұнда ΔU - кернеудің жоғалтуы.
Моменттен және өткізгіш қимасынан тәуелділі болып кернеудің жоғалтуын 12-19 кесте [6] бойынша анықтаймыз.
Жүктеме моменті, кВт∙м.
М = ∑Рi · Li,
мұнда Р - шамдардың қуаты, кВт;
L - өткізгіштің келтірілген ұзындығы, м
Сурет 4.1. Жүктеменің моментің анықтау.
1 топ үшін моменті анықтаймыз, кВт∙м [5]:
М = Р1 ∙ L1 + Р2 ∙ (L1+ L2) = 0,036 ∙ 1+ 0,036 ∙ (1+5) + 0,036 ∙ (1+10) + 0,036 ∙ 16 + 0,036 ∙ (16+5) + 0,036 ∙ (16+10) + 0,036 ∙ 31 + 0,036 ∙ (31+5) + 0,036 ∙ ∙ (31+10) + 0,036 ∙ 46 + 0,036 ∙ (46+5) + 0,036 ∙ (46+10) + 0,036 ∙ 5 + 0,036 ∙ (5+5)+
+ 0,036 ∙ (5+10) + 0,036 ∙ 20 + 0,036 ∙ (20+5) + 0,036 ∙ (20+10) + 0,036 ∙ 35 + +(35+5) + 0,036 ∙ (35+10) + 0,036 ∙ 50 + 0,036 ∙ (50+5) + 0,036 ∙ (50+10) = 26,352
12-19 кесте бойынша табылған момент және өткізгіштің қимасы бойынша кернеудің жоғалтуын анықтаймыз, % [6].
ΔU%=М(С· S)=26,352(12·1,5) = 1,46,
мұнда С- кернеуден, сымның санынан, өткізгіштің материалыннан тәуелділі коэффициенті, ол 10-13 кестеден таңдалады [6]. Мыс сым үшін С=12.
ΔU = 1,46% 2%
Таңдалған сым кернеу жоғалту шартты бойынша қанағаттандырылады.
Кернеу жоғалтуы бойынша таңдалған сым шартты қанағатандырады.
Жарықтандыру қалқанды көректендіру үшін 12-3 кесте бойынша ВВГ 5х4 мм2 маркалы кабельді таңдаймыз [6].
Ресеп. = 4,012кВт, Iесеп.= 19,2 А,
Iқос.= 32 А,
32А 19,2А.
Автоматтардың ажырату токтарын және маркаларын, сандарды, кабель кимасын таңдау және топтты қалқандарды мен қалған топтар үшін кернеуді жоғалту бойынша тексеру, 4.4. кестеде көрсетілген.
Кесте 4.5
Жарықтандыру қалқандардың жарықтандыру топтары бойынша есептік параметрлері
Есепетік параметрлер
№1
топ
№2
топ
№3
топ
Топтардың қуатты кВт
0,864
0,648
2,5
Топтардың тогы, А
4,14
3,1
12
Желінің қимасы, мм[2]
1,5
1,5
2,5
Ұзақтық қосымша ток, А
17
17
17
Жүктеменің моменті, кВт∙м
26,352
15,07
1,2
Кернеудің жоғалтуы, %
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
.
Түйін
Берілген дипломдық жобада Алматы қаласындағы A.S.K. Technik ЖШС-нің зығыр үйіндісін кептіру цехі өндіру цехін электрмен жабдықтау сұрақтары қарастырылған.
Жобада электрмен жабдықтау объектінің қысқа сипаттамасы көрсетілген және технологиялық сұлбасы қарастырылған.
Электрлік жүктемені есептеу, электрмен жабдықтау жүйесінің элементтерін есептеу және таңдау, электр құрылғыны таңдау және тексеру жүргізілген. Сонымен қатар еңбек қорғау және техникалық ұауіпсіздік сұрақтары қарастырылған, жерге қайта қосу есебі жүргізілді. Экономикалық тиімділік, электрқондырғыларды пайдалану іс-шаралары және қоршаған ортаны қорғау сұрақтары қарастырылған. Арнайы сұрақ ретінде ауаның рекуперациясы алынған.
Курстық жобада 11 сурет, 20 кесте және 72 бет түсініктеме хаттамадан және 5 бет графикалық бөлімнен тұрады.
Аннотация
В данном дипломном проекте разработаны вопросы электрификации пункта сушки льняного вороха ТОО A.S.K. Technik - г. Алмата.
В проекте произведена краткая характеристика объекта, описание технологической схемы.
Произведен расчет электрических нагрузок, расчет компенсации реактивной мощности, расчет и выбор элементов системы электрификации. Кроме того, рассмотрены вопросы охраны труда и техники безопасности, произведен расчет повторного заземления. Рассмотрены вопросы экономической эффективности, мероприятия по эксплуатации электрооборудования и охраны окружающей среды. В качестве спец. вопроса расмотрено рекуперация воздуха.
Дипломный проект содержит 114рисунка, 20 таблиц, 72 листов пояснительной записки и 5 листов графической части.
Нормативті сілтеу
Осы дипломдық жобада келесі нормативті құжаттарға сілтеулер пайдаланылған:
МСН2.04.01-98 аралық мемлекеттік құрылыс нормалар;
МЕСТ 10704-91 Тіктігісті болатты электрдәнекерлік түтіктер;
СНиП41-01-2003 Кондиционерлі, желдеткіш және жылыту;
МЕСТ-19348-74 Электртехникалық ауылшаруашылық тағайындау бұйымдар. Жалпы техникалық талаптар. Таңбалау, орауыш, транспортлеу және сақтау;
СН РК 2.04-29-2005 нормативті-техникалық құжат
Құрылыс және ғимараттың найзағай қорғау құрылғы бойынша нұсқаулар;
МЕСТ-19348-74; ҚР ҚН және Е 2-04-05-2002;
Тұтынушылардың және электрқұрылғылардың техникалық пайдалану ережелері;
Техникалық қуаіпсіздікережелері;
СН 245-71 өнеркәсіп кәсіпорын жобалау санитарлық нормалар.
Кіріспе
"Қазақстан - 2050" Қазақстанның ұзақ уақытты стратегиясынның дамуы. Күшті мемлекет саяхатпен емес, әсіресе тез экономикалық өсудің жағдайың қамтамасыз ету үшін өте маңызды деп санайды. Кәсіпкерлік қызмет үшін базалық жағдай және қазіргі алымның жүйесі жинақталған.
Жоғары деңгейімен шетелдік инвестицияның және ішкі жинағы ашық нарықтық экономикада базалайтын экономикалықта өсуі. [1]
A.S.K. Technik серіктестік айырықша дистрибьютор, бүкіләлемдік белгілі тұқым шаруашылығының серіктестіктердің келіп жатыр DSV, Pioneer (R) және Rapool Ring GmbH, химия өндіріс бойынша ресми дистрибьюторлар дүниелік жетекшілердің - серіктестіктердің BASF DuPont болып келкді. Түсініп, Қазақстандық АӨК ауылшаруашылық нарыққа диверсификацияда шарттарда өндіріс дамыту үшін өнімде жоғары сапалысыларға қажетсініп жатыр, біз жүгерінің, рапстың, күнбағыстың және зығырдың көп өнім беретін сорттардың және будандардың тұқымдың жабдықтаулары жүзеге асырып жатырмыз, ал осылай өсімдіктердің қорғаулары тиімді құралдарды қажет. Біздің мақсатымыз - ауылшаруашылық кәсіпкерліктің дамытуға көмектесу және біздің клиенттеріміздің молшылығын көтеру, беруіміздің жолымен әл-ауқаттар жоғарылатуға және клиенттердің ақпараттық қолдаулар көрсету. [2]
Ауылшаруашылығы кәсіпорындарын электр қуатымен қамтамасыз ету жүйесін өндірістік тұтынушылар қамтамасыз етеді. Тұтынушылардың көбі көбінесе электржетектермен, электр жарығымен, жылытқыш құралдармен, сонымен қатар электр пештерін қолданады.
Ғимараттарға жылу қорғау, өрт қауіпсіздік, ұзақ және экологиялық бойынша қазіргі құрылыс қатал талаптарды қояды.
Осы мақсаттың шешімі соңғы ғылыми жоғары кешенді зерттемелер арқылы ықтимал болды. Оларға табиғи шиқзат негізінде өнделген тиімді жылу оқшаулағыш материалдар жатады.
Электромен қаматамасыз ету жүйесіне әсер ету өндірістік үдерісте өте жоғары. Өндірістік үдеріс көпшілігінде өндірістік электрмен қамтамасыз ету мен электрқолғалтқышпен өндірістік кәсіпорындардың барлық жұмыстарын қалыпты режимде қамтамасыз етуге жұмсалады. Жоғарыдағыларды іске асыру үшін, электрқозғалтқыш мамандары өндірістік электррқазғалтқыш механизмдерінің құрылымын ан толық хабардар болуы керек. Өз кезегінде мамандар өндірісті электрмен қаматамасыз етуде, мысалы қозғалтқышты өздігінен қосуға тиым салынады.
Фирмалардың ұжымды өндірістік және ғылыми зерттелген негізгі стратегиясында экологиялық бағыт бастаушы болды.
Өндіріс объектерге электр энергияны кажетті көлемен және сәйкестіқ сапамен энерго жүйедең беруін қамтамасыз ету үшін, 1000 В-қа дейін және жоғары кернеулі желіден түратын электржабдықтарының өнеркісіп кәсіпорының жүйесі қызмет көрсетеді. Өнеркісіп кәсіпорындағы өндірілген энергияны тұтынуы, таратуы және беруі жоғары үнемдлі және сенімді өткізілу керек. Осыны қамтамасыз ету ушін энергетиктармен, максималды жоғары жақындау кернеудің бәр сатысында қолданылатын, тұтынушыларға сенімді және ұтымды электр энергияның жүйесінің тарату шығарылған.
Өндірілген энергияны өндірістік кәсіпорындарда тұтыну мен бөлу , беру жоғары үнемділік пен сенімділікте өндірілуі керек..Тұтынушыларды электер энергиямен қамтамасыз ету мақсатында тұтынушыларға арнайы арналған қондырғылар, яғни, сенімді және үнемді қондырғылар орнатылған.
Электр энергияның тұтынушылары өздерінің ерекше өзгершілітеріне ие болатының электрмен жабдықтау негізгі талаптармен көрсеткен - сенімді қөректену, электр энергияның сапасы, жеке элементерді қорғау және резервте сақтау.
1 Кәсіпорының қысқа сипаттамасы
1.1 Цехтың электрмен жабдықтау сипаттамасы
Өндірістік кәсіпорының электрмен жабдықтау жүйесі орталық көректенуден қабылдағыштарға дейін электр энергияны тарату және беру үшін күрделі жинақталған қондырғы болып көрсетілген.
Электрмен жабдықтау жүйесі өндіріс технологиясымен, жоспарлаумен және кәсіпорының құрылыстық бөліммен тығыз байланыста.
Осы электрмен жабдықтау жүйесіне келесі негізгі талаптарды анықтайды:
oo қажетті сенімдік дәрежесімен қамтамасыз ету;
oo үнемділік, минимумды есептік шығындарға жауап беруі;
oo электр энергияның жоғары сапасы;
oo жүктеменің өсу мүмкіндікпен қамтамасыз ету, кәсіпорының күрделі кеңейтумен және қазіргі алаңдағы электр тұтынудың көбейтумен байланысты;
oo қарапайым, қолайлы және пайдаланудың қауіпсіздігі.
Берілген участікта 2, 1 электр қабылдағыштар орналасқан.
Апаттық тәртіп көрсетілген, яғни аз қуаты үлкен қуатқа жұмыс агрегатарға электр қабылдағыштардың аусу мүмкіндік бар және берілді.
Кәсіпорының орналасуының табиғи-климаттық сипаттамасы.
Суықтық аз қарла қыс пен құрғақ ыстық жазды қатты-континентальды климат. Ең суық ай - қазаң, ең ыстық - шілде. Ауданың климатына қарқынды желді әрекет сипатты. Желдің орташа жылдық жылдамдығы 12,0 мсек құрастырады.
Зауыттың аланы құрғақ дала аймағында кенет континентальды климатпен қара жер топырақты аймағында орналасқан.
Ауаның орташа жылдық температурасы +10°С, қаңтарда орташа айлық -19.5°С, ал шілдеде +25°С. Қаңтарда минималды - 2°С, шілдеде максималды +37°С.
Жауындардың орташа жылдық саны 320 мм көлбеумен 270-дан 350 мм-ге дейін.
Ауаның салыстырмалы ылғалдығы 53% құрастырады, қысқа уақытта ең жоғары (желтоқсан) 73%, жаз уақыттында ең аз (мамыр-тамыз айлары) 30 %. Жаз уақытында көбінесе шанды дауыл кездеседі, орташа мен алғанда бір жыл ішінде 13-15 күндер, жеке жылдары максималды қайта болу 18-22 күндер шегінде.
Қыс ұзаққа созылады, 9-1З мсек. күшті желдермен ауа температурасы тұрақты сууық температураларымен, жиі қарлы борандармен және борандармен. Қарлы жамылғы 5 айдай болады. Тұрақты қарлы жамылғы қар басулардың арқасында қараша екінші онкүндігі біріншінің - баста соңыда құрылады. Ауаның температурасы төмен, қыстың ұзақтығы маңызды және аз қуатты қарлы жамылғы әсіресе ашықтарды терең кеңістіктерде ескертиді топырақ қатқаны 1-1.5 м.
Көктем қысқа, суық болады және сәуірдің екінші жартысында басталады, 20-30 күндер ғана.
Плюстік температураның өсуі секірмелі болады. Және жылыну салқындаумен кезектеседі.
Жаз - ашық ауа райы артық болумен ыстық қоңырсалқын , жауындар көп түседі басқа жылдың мерзіміне қарағанда.
Қүз салқын, бұлыңғыр, көбінесе жауын-шашынды. Қырқүйектің екінші жартысынан қатқақ болу мүмкін.
Жауындар күзде аз жауады жазға қарағанда.
Өнеркәсіп казақтың тегіс ұсақ шоқы участкісінде орналасқан.
Ширақ транспорттық байланыстар мен асфальт салынған жете беріс жолдар бар.
Жылумен қамтамасыз ету, ыстық су және бу меншікті бу жіберетін өзінің қазандардан келеді.
Цехінің электрлік жабдықтау схемасың таңдау.
Өнеркәсіптік кәсіпорынның электрмен жабдықтау жүйесі ішкі және сыртқы электрмен жабдықтау жүйелерге бөлінеді.
Сыртқы электрмен жабдықтау 10 кВ-ті желісі бойынша ТП 1103510кВ-тан көректенеді .
Электрмен жабдықтау схемаларды сенімді, тиімділі, ыңғайлы, пайдаланғанда қауіпсізді талаптарына сәйкес таңдау керек және желіні келешекте дамуына қамтамасыз етуіне.
Электрлік жүктемелер өнеркәсіптік кәсіпорынның электрмен жабдықтауынның жобалау кезіндегі бастапқы мәліметтер болып көрсетілген.
Электрмен жабдықтау жүйесін электрлік жүктемелер мәні бойынша, электр қондырғыларын тексереді және таңдайды, компенсациялы қондырғыларды және қорғау құрылғыларды таңдайды, электр энергиянның және қуаттың шығындарың анықтайды, кереудің ауытқуымен тербелмесін есептейді.
Сыртқы электрмен жабдықтау кәсіпорынның көректену көзіннең және электржабдықтау схемасыннаң түрады.
Сенімділік электр энергияны түтынушы категориясыннаң және технологиялық процесстің ерекшіліктеріннең тәуелділі болады, олардың теріс бағасы электрмен жабдықтау жүйесіннің төмендеуне және артық резервтеу үшін шығындарына әкеледі.
Электрмен жабдықтау жүйесіне тиімділік келтірілген шығындармен анықталады.
2 Зығыр үйіндісін кептірудің технологиялық процессі
2.1 Зығырдың қасиеті
Лирина - бүгінгі күнге майлы зығырдың жақсы сорттардың бірі, Германиялар селекционерлермен жасаған. Тұқыммен қораптардың үлкен саны өсімдіктерде тіпті әлсіз қоюлықтың отырғызуыда биік және тұрақты өнімдер қамтамасыз етіп жатыр. Сорт бір қалыпты пісумен және орнықтылықпен бейнеленіп жатыр, сондықтан кедергісіз жинауға кепілдік беріп жатыр.
Зығыр үйіндінің мінездемесі. Зығыр комбайндарда алған зығыр үйінді, өзі аз сусымалы қоспа ұсынып жатыр, біртекті емес піскендік, құрамы және дымқылдық бойынша.
Қораптандың пісудің шарттарына тәуелділіктең келесі түстерге процент шамасына байланысты жіктелінеді: зжасыл -- 11 -- 29; сары -- 41 -- 49; қоңыр -- 24 -- 41%.
Табиғи кептіру кезінде ылғалады кетіру және қалыпты ауа-райы жағдайында өнімнің пісіп жетілуіне 15 тәулік кетеді, ал жаңбырлы күндері 1-2 айға созылады. Төмендеген тәуліктің орташа температурасы (12 - 130) пісіп жетілуді бөгетеді және тұқымның шығуын төмендетеді.
Ерте сары және сары піскендерді зығыр комбайндармен зығырды жинауы салмақ бойынша (%) тұқымдық қораптарға -- 52 -- 84, еркін тұқымға -- 2 -- 7, путанина, арамшөптер және қоспа -- 12 -- 46. Оның басында жинаулардың дымқылдыққа 40 -- 60% (орташа 45%) келесі түр негізгі компоненттер бойынша жіктеліп жатыр қорап 40 -- 50, тұқым 25 -- 27, арамшөп 60 -- 65 путанины 70 -- 80,. Жинау мерзімге аяғына қарай ол 30 -- 35% болуы мүмкін.
Шикі күйінде зығыр үйіндің лебізі биік қарқынмен айырмашылығы болып жатыр, жылу бөлініп жатыр және үйіндінің өздігінен қызуы болып жатыр. 36 -- 52 % дымқылдықта оның тәуліктік температурасы жоғарлайды 22 -- 26° және бұл сәттен арамтамақтармен және сапрофиттермен зығырдың тұқымдың жұқтырғандығы үлкейу басталады. Үйіндінің өздігінен қызуы тұқымдардың салмақтарын жоғалтуына себеп болып келеді.
Үйіндіні кептіруге агротехникалық талаптар. Жылытылмаған ауамен зығыр үйіндіні кептіру 15 % ылғалдылықты төмендетуге қажет, ал жылытылған ауамен 12 -- 13% дейін. Әркелкі кебудің мүмкіндігі +-2%.
Науалы түрдегі кептіргіштерде ерте сары піскендіктер жаңа жиналған зығырды кептіру және жылытқан ауа белсенді желдету үшін температура 45° жоғары болмауы керек. Тұқымның шығымдылықты бұл төмендетпейді.
Егер қораптар алдын ала табиғи шарттарда кептірілсе, онда оларды 50° дейін температурасында құрғатуға болады.
2.2 Зығыр үйіндісін кептіру
Зығыр үйіндісін кептіру пункі 1,4 тсағ. өндіруімен, зығыр үйіндісін кептіру және үгіту үшін арналған. Мезгіліне 403,2 т шикі үйіндісін өңдеу және 134,3 т зығыр тұқымын шығару.
Пунктің жұмыс істеу мерзімі 4 ай. Шикі үйіндіні трактор арбасымен пунктке жеткізіледі.
1,2 м қалындықпен зығыр үйіндісі трактор тіркемесінен кептіру секциясына түсіріледі. Үйіндіні кептіру 40450 С - да 1236 сағат ішінде іске асырылады. Кептірілу аяқталғаннаң кейін үйіндіні 4 сағат бойы сыртқы ауамен үрленеді. Осыдан кейін зығыр үйіндісін тасымалдауышпен бастырғыш бөлімене үгітуге жіберіледі. Алынған зығырдың тұқымын жинағыш бункерге және қаптарға салынып жүзеге асыруға жіберіледі.
Кептіргішке ауа екі сыртқа итергіш Ц6-46-5 желдеткішпен итініп жатыр. Бір желдеткіш оң, басқа -- сол айналуды. Камераларда толық жүктеуде олар бір уақытта жұмыс істеп жатыр. Зығыр үйіндісін кептіру сыртқы ішінара қосымшамен айналыстағы ауадан қолдануымен жүргізіліп жатыр.
Жылу тасымалдаушы пайдаланылғаннан кейән центрден тепкіш Ц6-46-5 желдеткішпен кептіргіштен шығарылады.
Сурет 2.1. Жылытылған ауамен кептіру
Құйылатын сыртқы ауа шатырдың үстінде шарбақ шахта арқылы кіреді де айналыстағы ауамен араласып жатыр, бөлмеде қойылған пластинкалы калориферлер арқылы өтеді және кептіргіш камераларға желдеткіштермен қысып толтырады. Калориферлер 4 атмосфералық қысыммен, астындағы қазандықтан баратын буымен қызды. Әрбір желдету агрегатта қыздыру бетпен 19 кв.м КФС-1 екі калорифер бойынша қойылған. Талшықты шаңынан олардың тазалауы үшін олардың арасында (түтік) аралық ескерілген. Ауа калориферлер арқылы 4,9 мсек жылдамдықпен өтеді. Кептіргіш келесі параметрлерге есептелінген:
* Камераның алатын алаңы 23,4 кв.м
* Зығыр үйіндісін салу тығыздығы 21,7 кг на 1 кв.м
* Колорифердің сыртындағы жылу тасымалдауыштың температурасы 82° С
* Кептіру камерасындағы температура 80° С
* Абсолют құрғақ материал бойынша кептіргіштің өнімділігі 407 кг за 1 час
* Колорифер арқылы өтетін ауаның көлемі -- 14300 куб. м за 1 час
* Кептіруге жұмсалатын жылу мөлшері 162 500 ккалчас.
Жұмыс істеу принципі және ортақ мінездеме. Зығырдың бастырудың технологиялық процесстің мәні зығырдың сабақтардан тұқымдық қораптардың бөлімше ұғылып ажырату және таза тұқымнан алудан мақсатпен алған үйіндінің келесі өңдеуі. Бастыру жинау жұмыстарында кешенді маңызды мән алып жатыр. Уақытында емес өткізуі тұқымды жоғалтуға, сапаның нашарлауына және тал жіптер шығудың төмендеуіне әкеледі.
Барлық аудандарға Зығырдың астық бастырудың агротехникалық өңдеу мерзімі бұл мәдениеттерге 12 -- 15 күндерге. Тарихта зығыр шаруашылық тәжірибеде -- срғу немесе тараумен олардың тұқымдық қораптарды бөлуі екі маңызды әдісі орын алды.
Сабақтардан қораптарда бөлуінде соғумен тұқымының олардың қиратуымен және шығуымен жанамалап жатыр. Тарауда сабақтардан бүтін бөлініп және тұқым шығуы үшін ішінара қиратған қораптар, талап ететін келесі қажалулар.
Зығыр астық бастыру үшін жасаған машиналарда -- соғу және тарау тұқымдық қораптардың бөлімшелер бұл әдістің екеуі де қолданылып жатыр және ұнтақтағыш аппараттар екі түрі қолданылады, қораптарды соғу үшін білдектер және тарау үшін тарамдар.
Атап өту керек, бұл әдістердің әрбір өз артықшылықтары және кемшіліктері бар. Осылай, соғу әдісі жоғары сапалы астық бастыру үшін құрғақ және піскен Зығырды зығыр-ұнтақтағышқа қажет. Тарау қораптардың пісудің кез келген фазасында және кез келген дымқылдықта өткізуге болады.
Шөмеледен тарауға процессте арамшөптердің бөлігі кетіріледі, ал Зығырдың сабақтары тегістеледі, біраз дәрежеде сабандары келесі жаюды жеңілдетеді. Сонымен қатар, тарау ұнтақтағыштарда бүтін қораптарды бөлу мүмкіндікгі бар және олардан таза алу, арамшөптердің тұқымсыз, зығырдың тұқымы. Бірақ зығырдың сабақтары биігірек қалдыққа соғумен салыстыру бойынша тарау сондай кемшілік алып жатыр, құрайтын 2 -- 5% қарсы 0, 5 -- 1% соғуда.
Негізгі жұмыс органдар МТПУ-500 зығыр ұнтақтағыш: қысқыш транспортер, тарағыш және үккіш қондырғы, тас елек, қоймалы транспортер, ұшырғыш желдеткіші, эксгаустер құбырмен, торлық бітім. Сонымен қатар, келесі қосымша түйіндермен зығыр ұнтақтағыш МТПУ-500 жабдықтаған: зығыр үйіндінің қоқымын жинау үшін бункермен, жұмыс-беріп тұрушылар үшін беру үстелмен, тұқымнан ұстамен тараулық шөмелелер үшін айналып өту құрылыммен, Зығырдан тұқыммен қап үшін алаң және егу тұқымдары қаптар үшін алаңмен. Зығыр үйіндінің қоқымы үшін бункер, таралған баулар үшін белдеулі үстел және айналып өту құрылым жұмыс және көлік жағдайлар алып жатыр. Бұл машиналардың барлық түйіндер және тетіктер төрт доңғалақты көлік жүріспен дәнекерленген рамада құрастырған, және де тұрақты машина металлдық доңғалақтар алып жатыр, ал жылжымалы МТПУ-500 -- пневматикалық шиналар.
Сурет 2.2. Зығыр ұнтақтағыш МТПУ-500 технологиялық процесстің схемасы:
1 - транспортер қысқыш; 2 - тарағыш барабандар; 3 - үккіш; 4 - тас елек;
5 - эксгаустер; 6 - зығыр үйіндінің қоқымы үшін бункер; 7 - қауыздағыш;
8 - элеватор
3 Электр жетек жүйесін есептеу
3.1 Желдетуді есептеу
Желдеткіш (латынша: ventіlatіo -- желдету) -- өндіріс орындарын желдетуде, ауаны қозғалысқа түсіріп орнын ауыстыру үшін олардың артық қысымын (әдетте, 0,15 Мпа-ға дейін) тудыратын қондырғы. Олар бөлмелерді желдетуге, олардан түтін мен зиянды газдарды сорып тысқа шығаруға, бірқатар технологиялық процестерді атқаруға қолданылады.
Өнеркәсіптік желдеткіштердің аспалы желдеткіш түрлері кеңінен тараған. Желдеткіштер, негізінен, қозғалтқышпен белдікті беріліс арқылы немесе тікелей серіппелі муфта көмегімен әрекетке келтіріледі. [2]
Зығыр үйіндісін кептіру пунктіндегі ұсақтағыш-ұнтақтағыш бөлмесінде шаңды заттарды кетіру үшін жалпы ауыспалы ағынды сорғыш желдеткіш көрсетілген.
Бөлмені есептеу
Ұсақтағыш-ұнтақтағыш - 9x12x4 м3;
Өндіріс цехының көлемі, м3 [3]:
V = 9 · 12 · 4 = 432.
Ауа алмасудын еселігі к = 1,4 [4]. Сонда өндіріс цехының кажетті ауа алмасуы, м3сағ. [3]:
Q = V · k = 432 · 5 = 2160.
Ауа жүргізудің қимасын анықтау, м2 [3]:
S = Q,
мұнда Q - ауа алмасу, м3сағ.;
- ауаның қозғалу жылдамдығы, мс [3].
S = 2160(3600 · 0.6) = 0,2.
Құбыр жүргізудің диаметрі, м2 [3]:
D = .
Есептеу қысымды анықтау, Па [3]:
H = ,
мұнда V - ауаның тығыздығы, орташада 1,2 кгм3;
λ - үйкеліс коэффициенті (дөнгелеқ темір бетонды түтік үшін
λ = 0,02);
l - ауа жүргізудің ұзындығы, м;
- жергілікті кедергінің коэффициентерінің қосындысы, 9 кесте [8].
Әр бір участік үшін:
1-2 - Н = (1,2 · 0.622) · (0,02 · 92+1.62) = 0.36;
2-3 - Н = (1,2 · 0.622) · (0,02 · 122+1.62) = 0.37;
Түтік ішіндегі ауаның қозғалысың жылдамдығы, () тік ауа жүргізулер үшін 0.6 мс.
Толық кысым, Па:
Н = 0.37+0.36 = 0.73.
Есептеу бойынша Q (2160 м3ч) және Н желдеткішті таңдаймыз [3].
Орталықтан тепкіш желдеткіштің қысқа сипаттамасы.
Желдеткіштің нөмірі
18;
Жұмыс доңғалағының диаметрі, мм
500;
Өнімділігі, мын., м[3]ч
4,1 - тан 24 дейін;
Толық кысым, кгм[3]
32 - тан 171 дейін;
Айналу жиілік, обмин
950 - тан 1460 дейін;
Қуат, кВт
1,1 - тан 2,8 дейін.
Электр қозғалтқыштың Р қуатың формула бойынша анықтаймыз[4], кВт:
,
мұнда Qв - желдеткіштің өнімділігі, м3cағ.;
Н - есептеу кысымы, мПа;
- желдеткіштің п.ә.к. (0,6...0,8);
- берілістің п.ә.к (шамалық косылуда = 0,83).
Қозғалтқыштың номиналды қуаттың шарт бойынша тандаймыз, кВт:
Pн = Pесеп · k,
мұнда k - қор коэффициенті (Pесеп. 3 және жоғары кВт - = 1,05);
Pн = 1,05 · 8,3 = 8,7.
Каталогтық мәліметтер бойынша қозғалтқышты таңдаймыз, [9]:
Қозғалтқыштың түрі
4А132М4УЗ
Номиналды қуат, кВт
11
Айналым саны, обмин
1000
П.Ә.К., %
74
Қуатың коэффициенті cosφ
0,74
МмаксМн
1,7
МжіберуМн
1,7
МминМн
1,2
IжіберуIн
4,5
Жұмыс машинасының жүктемелі диаграммасы және мехникалық
сипаттамасы. Іске қосу уақытын ескермей жүктемелі диаграмманың құрылымы кезінде транспортер жұмысының басында кедергі моментінің максималды болуын ескеру керек.
Жұмыс машинасының аналитикалы механикалық сипаттамасы теңестірумен жазылады, Н ∙м [3]:
Мс = Мқм + (Мкн + Мқм) ( н)x ,
мұнда Мқм - жұмыс машинаның қозғалу моменті, Н ∙ м;
Мқм - жұмыс машинаның қозғалу моменті, Н ∙ м;
н - электр қозғалтқыш білігінің бұрыштық жылдамдығы, рад;
х - көрсеткіштің дәрежесі, берілген сипаттаманың талаптарына сәйкес, желдеткіш үшін х = 2.
Мкн - номиналды жылдамдық бұрыштықта кедергінің моменті,
Н ∙ м;
Кедергі моменті формула бойынша анықталады, Н∙м:
Мсн = Ржелд. ω - н,
мұнда ω - н - бұрыштық жылдамдық, радс.
Мсн = 11000 150,1= 73,3
Қозғалу машинаның моменті, Н∙м:
Мтр = (0,2-0,3) Мсн,
Мтр = 0,2 ∙73,3 = 14,6.
Механикалық сипаттама теңдеумен жазылады:
Мв = 21,9 + (73,3 - 21,9) ∙= 21,9 + 88∙
Механикалық сипаттаманы салу үшін теңдеуге ω - н мәніне өсуге дейін ω - мәнің қоямыз.
Есептің мәліметтерің 3.1.кестеге толтырамыз.
Кесте 3.1
Желдеткіштің механикалық сипаттамасы
ѡ
0
20
40
60
80
90
100
150,1
Мс
14,7
15,7
18,8
24,0
31,3
35,7
40,7
73,3
Сурет 3.1. Механикалық сипаттама
Желдеткіштің кедергі моменті уақыттан тәуелділі емес және тұрақты шама болып көрсетілген:
Мсн = 73,3 Н∙м.
Желдеткіштің жүктемелі диаграммасы уақыттан тәуедлілі емес тік сызық болып көрсетілген және 3.2 суретте көрсетілген.
Мс
73,3
Н ∙ м
t
Сурет 3.2. Жүктемелі диаграмма
Тыс жүктемедегі әдістері мен жылу тәртібі және жүргізу шартты бойынша таңдалған электр қозғалтқышты тексереміз.
Шарт бойынша таңдалған электр қозғалтқыштың тексеру шарттан шығылып жүргізіледі[3]:
Мжіб. қоз.Мқоз.
мұнда Мж қоз. - электр қозғалтқыштың жүргізгіш моменті, Н∙м.
Мқозғ. - жұмыс машинаның қозғалу моменті, Н∙м.
Мжіб. қоз. = λп∙ Мн қоз,
мұнда λп - жүргізгіш моментің еселігі.
Мн қоз - қозғалтқыштың номиналды моменті, Н∙м.
Мжіб. қоз. = 9550 ∙ Рн nн = 9550 ∙ 111000 = 105,05.
4А132М4УЗ электр қозғалтқыштың техникалық мәліметтері [9]:
Рн = 11 кВт
η = 74%
cos φ= 0,74
nн = 1000 айнмин
μмах =1,7
λп =1,7
Электр қозғалтқыштың техникалық мәліметтеріме бойынша λп =2, сонда:
Мн қоз = 1,7 ∙ 105,05 = 178,58,
178,58 Н∙м 105,05 Н∙ м.
Жүргізу шарт қанағатандырлады, таңдалған электр қозғалтқыш жіберу моменті бойынша өтеді.
Тыс жүктемелі қабілетігі бойынша таңдалған электр қозғалтқыштың тексеруі шар бойынша жүргізіледі:
М қозкр = Ммаш. мах.,
мұнда М қоз.кр қозғалтқыштың аумалы моменті (максималды), Н м.
Қозғалтқыштың максималды моменті формула бойынша анықталады, Н∙м:
М қоз.кр = Рн ∙ μмах α ωн,
мұнда μмах -максималды моментің еселігі, каталог мәліметтері бойынша анықталады. μмах = 1,7
α - коэффициент, 20% -ке желі кернеуінің төмендеуін есептеу.
М қоз.кр = 11 ∙ 103 ∙ 1,7 ∙ 0,8 150,1 = 99,7.
Осы жағдайда желдеткіш үшін:
Ммаш. мах = Мтр = 21,9 Н∙м.,
99,7 Н∙м 21,9 Н∙м.
Сондықтан, таңдалған электр қозғалтқыш жүргізу шартты, кызуы және жүктемелік қабілетілігі бойынша қанағатандырады.
4 Электр жарықтандырудың есебі
4.1 Жарық көзінің таңдауы
Жоба бойынша, қыздыру шамымен және люминесценттік шамдармен жұмысшы, кезекші және аппатық жарықтандыру көрсетілген.
Жарықтандыру арматура, бөлменің биіктігі және онда жүргізілетін жұмыстардың сипаттамалары, шырақтардың биіктік ілгіші ортаның жағдайыннаң тәуелділігіне сәйкес болып алынған.
Мекеменің жарықтандыру қондырғысы, жақсы жағдай жасау үшін және талаптарды қамтамасыз ету үшін арналған.
Адамдардың психологиялық күйі олардың жұмысқа жарамдылығы, өндірістік еңбек, демалыс, электр энергияны үнемдеу бөлме қалай жарықтандылғаннаң тәуелділі болады.
Адам негізгі ақпараты көру мүшесі арқылы алады.
Көру ақпараты толық қабылдау үшін керекті жарықтандыру болу керек.
Шырақтарды таңдау кезінде келесі талаптар есептелу керек:
oo қоршаған ортаның жағдайы;
oo жарық тарату сипаттама;
oo экономикалы мақсатқа сәйкестілік.
Бөлмелерде мөлшерлі жарықтандыру жарық күні ұзақтығы бойынша болу керек. Табиғи жарықтандыру 70 % керекті ұзақтық жарықтандыруды қамтамасыз етеді, ал қүзгі-қысқы уақыта оданда аз.
Күндізгі күннің үзақтығын ең жақсы қамтамасыз ету үшін жасанды жарықтандыру қолданады.
Бөлмелерде жалпы жұмысшы және жергілікті жарықтандыру көрсетілген, ал қабатты коридорларда мен баспалдықтарда жалпы жұмысшы және аппатық жарықтандыру колданады.
Жарықтандыру ережелерді таңдау кезінде 2-04-05-2002 ҚР ҚНжәнеЕ пайдаланады [7]. Жарықтандыру ережелерді жарық техникалық ведомостке енгізеді.
Жарық көзінің таңдауы, бір шама экономиялы, сәулену-көркемдік пікірі, пайдалану жағдайы бойынша, жарықтандыру сапасына койылатын талаптары есебі бойынша жүргізіледі.
Люминесценты шамдар бір келкі жағдайларда ішкі жарықтандыру қондырғыларда және жеткілікті жарықтандыруда, басқа типті шамдарға қарағанда сапалы жарықтандырумен қамтамасыз етеді.
Жарық ағынның қолдану коэффициентінің әдісі және меншікті қуат дегеніміз, әр түрлі шырақтар кезінде, ол көлденең бетке берілген жарықтандыру үшін арналған біркелкі жалпы есебі [5].
ҚН және Е-рі бойынша офистардың бөлмелерің жарықтандыру үшін люминесцентті шамдар қолданады.
Жарықтандыру үшін люминесцентті шамдармен шашырайтың жарық шырақтар қолданады, және жоғары жартылай сфераға 15% олардың жарық ағының сәулеленуінің жіберетің шырақтар.
Жұмыс жарықтандыру шырақтардың саныннан сан ретінде аппаты жарықтаныдыру шырақтар шығарылады, негізігі желілер бойынша жүретін
0,3 лк кем емес қамтамасыз етуі.
Жарықтандыру сапасына қойылатың талаптардан және бөлменің сипаттамасынан шығып жарық көзі ретінде люминесценті шамдар қолданады.
Қосымша бөлмелерге бір текті жарықтандыру қолданады.
Жарықтандырудың жалпы жүйесің таңдаймыз, ол бүкіл бөлмелерді және жұмыстың үстінгі қабаты жарықтандыру үшін арналған. 4.1 кестеде бөлменің жарықтандыру нормасы көрсетілген.
Кесте 4.1
Бөлменің жарықтандыру нормасы
Бөлменің атауы
Алан , м[2]
Жарықтандыру, лк
Зығыр кептіру бөлмесі
36
150
Ұнтақтағыш-үккіш бөлмесі
108
200
Электрқалқан түратын бөлмесі
4
150
Коридор
207
20
4.2 Ағын жарықтын қолдану коэффициентінің әдісі
Жарық ағынның пайдалану коэффициенті әдісімен жарықтандырғыш есебі жүргізіледі. Зығыр үйіндісін кптіру бөлмесі үшін есепті жүргіземіз. Бөлменің өлшемі: алаң - S = 36м2, Ρқаб. - қабырғаның, ρтөб.-төбенің, ρед. -еденің шағылу коэффициенті 5-2[6] кесте бойынша анықталады ρқаб. =50%; ρтөб. =30%; ρед.=10%.
Шырақтар арасындағы тиімді арақашықтықты формула бойынша анықтаймыз, м:
L=λ·h,
мұнда λ-шырақтар арасындағы салыстырмалы арақашықтық, λ-1,4
ЛСП шырақтар үшін (4-11-кесте) [6]:
L=1,4 · 4 = 5,6.
Белгілі L және бөлменің көлеміне сәйкес шырақтардың қатарының саны мен жалпы санын анықтаймыз [6].
ha=(a-2·ℓ)L+1;
hb=(b-2·ℓ)L+1;
N= ha ·hb.
мұнда а және b - бөлменің мөлшері 12 х 3 м2;
l - соңғы шырақтардан қабырғаға дейін арақашықтығы, м;
N - шырақтардың жалпы саны;
ha, hb - шырақтардың топтарынын саны және қатардағы шырақтардың саны.
ha=(3 - 2 ·1,12) 5,6+1=1,1≈1;
hb =(12 - 2 ·1,12) 5,6+1= 2,74≈3;
N = 3 · 1 = 3
Шырақтардың саның 3-деп аламыз.
Жарық ағынының пайдалану коэффициенті әдісімен жарықтандырғыш есебі жүргізіледі.
Бөлменің индексі:
Аламыз i= 1,0.
Шағылысу коэффициенті және бөлменің индексі бойынша 5-11[6] кестеде, жарық ағынының пайдалану коэффициентінің мәні анықталады η=0,182.
Шамның қажетті жарық ағыны анықталады, лм[6]:
F=Emin·Kз·Z·S(N ·η),
мұнда Kз - 4-5 [6] кесте бойынша шамның қор коэффициентің аламыз
Kз =1,5.
Жарықтандырғыш қондырғыларды пайдалану кезінде жарықтандырғыш жұмыс орында төмендейді.
Тұрақталған қуат көзінің есебтерінде жарықтандырғышдың азаюы Кқор қор коэффициентпен есептеледі, оның мәні бөлменің жұмыс аймағында күйе, түтін және шаннан, көректену көздерінің түрінен, шырақтарды мерзімді тазалау және құрылыстан тәуелділі болады.
Шырақтардың саның 3-деп аламыз, лм.
F=150 · 1,5 ·1,15· 72 (3 · 0,182) = 17060
2-14 [6] кесте бойынша 5400 жарық ағынымен 6518 Вт шам таңдалады.
Оның шығынды ағыны есептік мәннен 10-20%-тен айырмашылығы болу керек.
(F-Fл) Fл ·100% = (5686 - 5400) 5686 ·100% = 5,03
Сондықтан шам шартты қанағатандырады.
Фактілі жарықтандырғышды анықтаймыз, лк:
E = Emin· Fл F = 150 · 5400 5686 = 142,4
ЛСП 47-18-001УХЛ4 шырақтардың саның 3-деп аламыз.
Бір қатардағы шырақтардың арасындағы нақты арақашықтық, м.
La=a ha=121=12.
Қатарлардағы арасындағы нақты қашықтық, м.
Lb=b hb= 33 =1.
Сұраныс коэффициентіне және кәсіпорын аландардын квадрат метріне жарықтандырғыш жүктеменің меншікті тығыздығы бойынша женілдік әдіспен зауыттың жүктемесі анықтаған кезде жүктеменің жарықтандырғыш есебін жүргіземіз.
4.3 Нүктелік әдіс бойынша жарықтандыру есебі
Нүкте әдісімен жарықтандырғыш есебі жүргізіледі. Ұнтақтағыш-үккіш бөлмесі үшін есепті жүргіземіз. Бөлменің өлшемі: алаң - S = 108м2, Ρқаб. - қабырғаның, ρтөб.-төбенің, ρед. -еденің шағылу коэффициенті 5-2[6] кесте бойынша анықталады ρқаб. =50%; ρтөб. =30%; ρед.=10%.
Ұнтақтағыш-үккіш бөлмесінде 6 шырақ орнатылған. Нүктелiк әдiс сияқты орналастыру жарықтылықты кез-келген нүктесiнде көлденең анықталуға мүмкiншiлiк бередi.
Нүктелiк әдiс бөлменің кез-келген нүктесiнде тік, көлбеу немесе көлденең кеңістікте жарықтандыруды анықтауға болады.
Сурет 4.1. Ұнтақтағы - үккіш бөлмесінде шырақтардың орналасу сқлбасы
Кесте 4.2
Шартты жарықтандыруды анықтау үшін есептік кесте
Нүктенің номері
Нүктеге дейінгі ара-қашықтық, м
Шартты жарықтадыру, лм
А нүктесі
1
4,4
5,5
3
1,08
7,5
5
4,4
5,5
Σe
18.5
Б нүктесі
1
5
5
2
5
5
3
2,5
7,5
4
2,5
7,5
5
5
5
6
5
5
Σe
34
Шырақтардың жалпы қосындысы бақылау нүктесінде шартты жарықтандыруды құрайды Σe; жуық шағылуды құрайтын және алыс шырақтардың әрекеті коэффициентпен ескеріледі μ. Осы нүктеде Е жарықтандыруды алу үшін, әр шырақтың шамында қор коэффициентәнде кқ ағын болуы керек, лм.
Ф=1000∙Ен∙Кқμ∙е
мұнда 1000 лм - шамның шартты ағыны;
Кқ - коэффициент қоры;
Ен - мөршерленген жарықтандыру, лк;
μ - қосалқы жарықтандырудың коэффициенті;
Σe - жақын шырақтардаң жалпы салыстырмалы шартты жарықтандыру, лк.
Фшырақ=1000∙200∙1.51.35∙34=6535
Шамның жарықтандырылуы, лм:
Фшам=ФшырақN=65356=1090
Кестеден [5] шамалас стандартты шамды таңдаймыз F18w194. Оның жарықтандыру ағыны 1000 лм және ол есептіктен айрықша:
Ф=1090-10001000∙100=9%
ықтимал ауытқылар шектеріне кіреді (+-5-тен +-10-ға дейін).
18 Вт - ы қуатымен люминецсенттік шамы бар ЛСП 47-2х18-001УХЛ4 шырақты қондырғыға қолданамыз [6].
Барлық бөлмелерде жарықтандырудың есебі ұқсас жүргізіледі.
Есептеулердің нәтижесі жарық техникалық тізім кестеіне енгізілген.
Кесте 4.3
Жарық техникалық тізімі
Бөлменің атауы
Алан, м2
Шағылу коэффициенті
Жарық.
нормасы
лк
Шырақ
Шам
Жалпы қуат кВт
Төбе
Қабыр-ға
Еден
Түрі
Саны
Түрі
Қуат кВт
Кептіру пункті
36
50
30
10
150
ЛСП 47-2x18-001УХЛ4
24
ЛБ80
0,036
0,864
Ұнтақтағыш-үккіш бөлмесі
108
50
30
10
200
ЛСП 47-2х18-001УХЛ4
6
F18w194
0,036
0,216
Электр қалқандар бөлмесі
4
70
50
10
150
ARCTIC 218
1
L3676
0,036
0,036
Коридор
207
70
50
30
20
К200209
11
F18W827Bp
0,036
0,396
4.4 Автоматтардың ажырату токтарың таңдау
Топтық желілерді ажырату кезінде біртекті жарықтандыруды шығару және пульсацияны азайту үшін люминестентік шамдарды әр түрлі фазаларға А - В - С, a - b - с сұлба бойынша қосады.
16-32 А айырғышпен сегіз ВА 2-57-31 автоматтармен ШО 8505 қалқанды таңдаймыз.
Автоматтардың айырғыш токтарын анықтау үшін әр бір топтарға есептік токтарды анықтаймыз. Есептік токтарды анықтау үшін есептік жүктемені анықтаймыз.
Топтық жарықтандыру қалқанға 2 топты қосамыз:
1. Ресеп.=0,864 кВт, кептіру пункт желінің жұмысшы жарықтандыруы;
2. Ресеп.=0,648 кВт, ұнтақтағыш - үккіш, электр қалқандық, коридор желінің жұмысшы жарықтандыруы;
3. Р есеп.=2,5 кВт, розеткалық топ;
Жарықтандыру желінің есептік жүктемесі формула бойынша анықталады [5], кВт:
Ре= Рқон.∙Кс,
мұнда Ртұр. - тұрақталған қуат, ол шамдардың бүкіл қуаттарыннан
қосылады;
Кс - сұраным коэффициенті жарықтандыру аспаптар үшін Кс=1 [6].
Үшсымды желінің есептеу тогы (бір фазалы), А [6]:
,
мұнда Uф - фазалық кернеу, Uф = 220 В;
соsφ - жүктеменің қуатты коэффициенті (соsφ = 0,92 люминесценті шамдармен жарықтандыру желі үшін) [2].
Жұмысшы жарықтандыру жарықтандырудың негізігі түрі болып көрсетілген. Ол берілген бөлмеде қалыпты жағдайда көру үшін арналған.
1 топ:
Есептік топ анықтаймыз, А:
Автоматтың айырғыш тогың табамыз, А;
Iайыр. 1=1,25 ∙ Iр = 1,25 ∙ 4,14= 5,17
Автоматтың айырғышы ВА 47-26 6А С, [2]:
2 топ
Iайыр. 2=1,25 ∙ Iр = 1,25 ∙ 3,1 = 3,8
Автоматтың айырғышы iC60N 1П, [2]:
3 топ
Iайыр. 3=1,25 ∙ Iр = 1,25 ∙ 12 = 15
Автоматтың айырғышы S201 B 20A, [2]:
Қысқа тұйықталу токтардан жарықтандыру топтарды қорғау үшін ВА 2-57-31 автоматты, 63А автоматтың номиналды тогын, жарықтандыруға 25 А-ге автоматтың айырғыш тогын таңдаймыз.
Топтық қалқаның кірмесінде есептік қуатты анықтаймыз 1, кВт:
Ресеп.= Ртұр.∙Кс = 4,012 ∙ 1= 4,012
Тұрақталған қуаттың есебің жүргіземіз:
мұнда Ртұр. - 3 топқа тұрақталған соммаға тен тұрақталған қуат, кВт.
Үшфазалы бессымды желі үшін есептік ток, А:
I айыр =1,25 ∙ Iр = 1,25 ∙ 6,4 = 8.
Қысқа тұйықталу токтардан жарықтандыру топтарды қорғау үшін ВА
2-57-31 автоматты, 20А автоматтың номиналды тогын, жарықтандыруға 10А-ге автоматтың айырғыш тогын таңдаймыз [2].
10А 8А.
Кесте 4.4
Жарықтандырудың топтық қалқандардың есептік токтар
№
топтар
Ртұр.,
кВт
Iесеп.,
А
Iайыр, А
Iавт., А
Iайыр.ав,
А
1
0,864
4,14
5,17
20
8
2
0,648
3,1
3,8
20
8
3
2,5
12
15
20
8
Барлығы қалқан бойынша
4,012
19,2
24
60
32
4.5 Кабельдердің қимасын, маркаларын таңдау
Жарықтандыру желіні көректену үшін тармақтардың санымен мыс кабельді қолданады.
- жарықтандыру топтар үшін - 3 тармақ,
- жарықтандыру қалқандарды көректену үшін 5- тармақ.
Кабельдін қимасы мен маркасының таңдауы қыздыру шарт бойынша жүргізіледі [11]:
Iқос.Iесеп.,
мұнда Iқос. - өткізгіштің ұзақтты рұқсат етілген тогы, А.
Есептік тогы бойынша қалқанның жарықтандыру тобының көректену үшін кабель қимасын анықтаймыз.
Ресеп.1 = 0,864кВт, Iесеп.1= 4,14А
Қазақстан Республикасының электрқондырғының құрылымының ережесі 1.3.4. кесте бойынша ВВГ 3 х 1,5 маркалы кабельді таңдаймыз [11].
Iқос.= 17 А
17А 4,14А
Кернеу жоғалтуы бойынша таңдалған кабельдің тексеруін орындаймыз.
Таңдалған кабель шарт бойынша қанағатандыру керек [5]:
ΔU 2 %,
мұнда ΔU - кернеудің жоғалтуы.
Моменттен және өткізгіш қимасынан тәуелділі болып кернеудің жоғалтуын 12-19 кесте [6] бойынша анықтаймыз.
Жүктеме моменті, кВт∙м.
М = ∑Рi · Li,
мұнда Р - шамдардың қуаты, кВт;
L - өткізгіштің келтірілген ұзындығы, м
Сурет 4.1. Жүктеменің моментің анықтау.
1 топ үшін моменті анықтаймыз, кВт∙м [5]:
М = Р1 ∙ L1 + Р2 ∙ (L1+ L2) = 0,036 ∙ 1+ 0,036 ∙ (1+5) + 0,036 ∙ (1+10) + 0,036 ∙ 16 + 0,036 ∙ (16+5) + 0,036 ∙ (16+10) + 0,036 ∙ 31 + 0,036 ∙ (31+5) + 0,036 ∙ ∙ (31+10) + 0,036 ∙ 46 + 0,036 ∙ (46+5) + 0,036 ∙ (46+10) + 0,036 ∙ 5 + 0,036 ∙ (5+5)+
+ 0,036 ∙ (5+10) + 0,036 ∙ 20 + 0,036 ∙ (20+5) + 0,036 ∙ (20+10) + 0,036 ∙ 35 + +(35+5) + 0,036 ∙ (35+10) + 0,036 ∙ 50 + 0,036 ∙ (50+5) + 0,036 ∙ (50+10) = 26,352
12-19 кесте бойынша табылған момент және өткізгіштің қимасы бойынша кернеудің жоғалтуын анықтаймыз, % [6].
ΔU%=М(С· S)=26,352(12·1,5) = 1,46,
мұнда С- кернеуден, сымның санынан, өткізгіштің материалыннан тәуелділі коэффициенті, ол 10-13 кестеден таңдалады [6]. Мыс сым үшін С=12.
ΔU = 1,46% 2%
Таңдалған сым кернеу жоғалту шартты бойынша қанағаттандырылады.
Кернеу жоғалтуы бойынша таңдалған сым шартты қанағатандырады.
Жарықтандыру қалқанды көректендіру үшін 12-3 кесте бойынша ВВГ 5х4 мм2 маркалы кабельді таңдаймыз [6].
Ресеп. = 4,012кВт, Iесеп.= 19,2 А,
Iқос.= 32 А,
32А 19,2А.
Автоматтардың ажырату токтарын және маркаларын, сандарды, кабель кимасын таңдау және топтты қалқандарды мен қалған топтар үшін кернеуді жоғалту бойынша тексеру, 4.4. кестеде көрсетілген.
Кесте 4.5
Жарықтандыру қалқандардың жарықтандыру топтары бойынша есептік параметрлері
Есепетік параметрлер
№1
топ
№2
топ
№3
топ
Топтардың қуатты кВт
0,864
0,648
2,5
Топтардың тогы, А
4,14
3,1
12
Желінің қимасы, мм[2]
1,5
1,5
2,5
Ұзақтық қосымша ток, А
17
17
17
Жүктеменің моменті, кВт∙м
26,352
15,07
1,2
Кернеудің жоғалтуы, %
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
