Жоспар
1. Токты бақылау
2. Релені тарту көтергіш электр қозғалтқышын бақылау
Пайдаланған әдебиеттер
1. Токты бақылау
Көтергіш қондырғының оқшауланудың ақаулану салдарынан ток болуы мүмкін электр жабдығының барлық металл бөлшектерінің жерге тұйықтау құрылғысының болуы мен бүтіндігі, оның ішінде:
электрлі машина, трансформатор, аппараттардың сырттары;
электр аппараттардың жетектері;
өлшеу трансформаторларының екінші ораулары;
тарату қалқандарының, магнитті станциялардың, роторлы қарсыласу мен басқару щиттерінің қасбеттері;
кабельді жалғастырғыш пен воронкалардың металл сырттары, кабельдердің, сымдардың металл сырттары мен электр сымдардың болат құбырлары;
басқару алаңы, көтеру машиналарының рамалары, балкалардың металл қоршаулары;
Жерге тұйықтау өткізгіштерінің жағдайы және олардың электр қондырғының жерге тұйықтау бөліктеріне байланыстырылуының беріктігі. Өзара байланыстырылу дәнекерлеу арқылы, ал аппарат, машина және сол сияқтылардың сыртына қосу дәнекерлеумен немесе сенімді бұрандалы байланыстырумен жүргізіледі. Шайқалу не дірілдеу болған жағдайда түйісуді босаңқырату шаралары (контрбұранда, контрлі шайба және тағы басқалар) қабылданады.
Жерге тұйықтау өткізгіштерінің қиылысуы мен материалы Қазақстан Республикасы Энергетика және минералды ресурстар министрлігінің 2004 жылғы 26 тамыздағы № 189 бұйрығымен бекітілген Электр қондырғыларды орнату талабы (бұдан әрі-ЭҚОЕ) талабына сәйкес болады.
ЭҚОЕ сәйкес әрбір жерге тұйықталатын элемент жеке тармақтану көмегімен тұйықталуға немесе тұйықталатын магистральға қосылады.
Ашық төселген жерге тұйықталатын өткізгіштер, сонымен қатар барлық жерге тұйықтау қиықтары мен сымдар, құрылымдар қара түске боялады.
Табылған үзілулер, қанағаттанарлықсыз түйісулер және жерге тұйықтау шынжырындағы басқа да ақаулар түзетіледі;
Жерге тұйықтау құрылғысының қарсыласуы (оқшауланған нейтральды 1000 В дейінгі кернеулі электр қондырғылар үшін) мыналардан аспайды:
жоғарғы бетке орнату үшін (негізгінің барынша аз өткізілу кезеңінде)-4 Ом;
жерасты қондырғылары үшін-2 Ом;
Фаза-нөл ілмегінің қарсыласуы (1000 В дейінгі электр қондырғылар үшін трансформатордың нейтраль жерге тұйықталуы). Ілмектің қарсыласуын өлшеу сөндірілген трансформаторда амперметр-вольтметр әдісімен жүргізіледі (36-сурет).
Кері трасформацияны болдырмау үшін фазалы сымдар сөндірілген болады. Ілмек құру үшін фазалы сымның басқа соңы қорғалатын жабдықтың сыртына жалғастырылады.
Ілмектердің қарсыласуы:
UV

Zn= -- --

IA
мұнда Uv және IA-вольтметр мен амперметрдің сәйкесінше көрсеткіші.

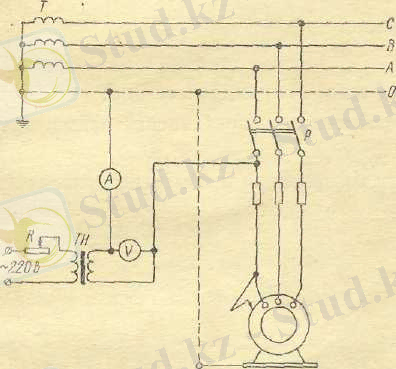

сурет. Нөлді фаза ілмегініңі қарсыласуын өлшеу сұлбасы
Т-күш трансформаторы; ТН-артатын трансформатор; Р-ажыратқыш; Л-реостат
Ілмектердің қарсыласуының авариялық телімінің автоматты сөндірілуін қамтамасыз ету үшін Zп фаза мен жерге тұйықтау өткізгіші арасында жақын орналасқан сақтандырғыштың үстеме балқыту тогынан 3 еседен кем артық болмайтын, не тиісті автоматтың барынша көп ажырату тогынан 1,5 есе қысқа тұйықталу тогы туындайтындай орнатылады.
Қысқа тұйықталудың есепті тогы мына формула бойынша анықталады:
,
мұнда Uф-желінің фазалы кернеуі, В.

-трансформатор фазасының есепті қарсыласуы, Ом.
2. Релені тарту көтергіш электр қозғалтқышын бақылау
Релені тарту көтергіш электр қозғалтқыш статорының номинальды тогын 50 % артық асырмайтын ток кезінде жүргізіледі;
токты бақылау релесі (ТБР). Релені тарту динамикалық тежеу генераторы (бұдан әрі-ДТГ) тәуелсіз көзден қозғанда динамикалық тежеу тогының мәнін анықтайтын 0,7 теңге тең ток кезінде жүргізіледі (форсировкасыз);
кернеуді бақылау релесі (КБР). Реле уақытын ұстау ДБР релесін ұстау уақытына ТБР тарту тогына дейінгі үлкендікте динамикалық тежеу тогының қалыпты өсу уақытын қосумен біршама артық болады.
Әрбір нақты жағдайда КБР ұстау барынша аз орнатылады:
Блокировкалау релесі (БР) динамикалық режимді командоконтроллерді нөлдік қалыпқа ауыстырмай қозғалтқыштық режимге ауысу мүмкіндігін жоққа шығарады. БР ұстау уақыты реленің тұрақты жұмысының барынша төмен шегінде орнатылады.
Баяулау релесі (БР) қозғалыс жылдамдығының төмендеу шамасы бойынша роторлы қарсыласу деңгейін, нақты тежегіш сәт берілген шамада ұсталатындай қайта қосады;
2) динамикалық тежелу мен сақтандырғыш механикалық тежегішінің бір уақыттағы әрекетіне кедергі келтіретін блокировкалаудың ақаусыздығы. Сақтандырғыш тежегішін іске қосқанда динамикалық тежеудің түйістіргісі сөндіріледі;
3) динамикалық тежегіштің механикалық жұмыс тежегішімен бір уақытта әрекет ету мүмкіндігі, сонымен қатар командоконтроллердің кез келген қалыбында динамикалық режимге ауысу мүмкіндігі;
4) көтергіш қондырғының динамикалық тежеу режиміндегі сенімді жұмысы.
Жүк түсірілгенде тежегіш сәтінің күрт азаюы мен жылдамдықтың артуы көтергіш қозғалтқыштың лақтырылуына жол берілмейді. Қозғалыс жылдамдығы жүктің үлкендігіне қарамастан берілген шамада тұрақты болады. Көтергіш ыдыстардың баяулау кезеңінде берілген тахограммаға сәйкес тиімді тежелу жүргізіледі.
Қажетті тежелу сәтінің құрылуына мына жағдайларда жол беріледі:
1) динамикалық тежелу тогының үлкендігін дұрыс таңдаумен. Реттеу реттегіш қарсыласулар көмегімен, ал керісінше трансформаторлы байланыс болғанда ДТГ қоздыру тогының өзгеруімен, сонымен қатар ток трансформаторы санының өзгеруімен немесе олардың ротор шынжырына қосылған қайтадан орауымен жүргізіледі;
2) кері байланыстың тиімділігімен. Кері байланыс тогының үлкендігі ДТГ қоздыруының қосынды тогының 50-70 co құрайды;
3) динамикалық тежелуде қолданылатын роторлы қарсыласу сатыларының санын дұрыс таңдаумен;
4) сатыларды қайтадан қосқанда динамикалық тежелу тогын форсировкалаумен. Реттеу ДТГ қоздырудың тәуелсіз көзінде шынжырдағы қондырғы қарсыласуының секция үлкендігін өзгертумен жүргізіледі.
ӘДЕБИЕТТЕР
1. Коршак А.А., Шаммазов A.M. Основы нефтегазового дела. Учебник для ВУЗов. Издание второе, дополненное и исправленное: - Уфа.: ООО ДизайнПолиграфСервис, 2002 - 544 с.: ил
2. Антонова Е.О., Крылов Г.В., Прохоров А.Д., Степанов О.А. Основы нефтегазового дела: Учеб. для вузов. - М: ООО Недра-Бизнесцентр, 2003. - 307 с: ил
3. Бобрицкий И.В., Юфин В.А. Основы нефтяной и газовой промышленности.- М.: Недра, 1988.- 200 с.
4. Бородавкин П.П., Березин В.Л. Сооружение магистральных трубопроводов.- М.: Недра, 1987.- 471 с.
5. Калинин А.Г., Левицкий А.З., Никитин Б.А. Технология бурения разведочных скважин на нефть и газ.- М.: Недра, 1998.- 440 с.
