КІРІСПЕ
Қазіргі таңда елдің экономикасын дамыта отырып, біз сеніммен жаңа
кезеңдерге қадам бастық. Бұл экономикалық, әлеуметтік, саяси және әкімшілік
тұрғыдан алғанда, Қазақстанның одан әрі дамуына ықпал етеді.
2015 жылға дейін индустриялық-инновациялық даму стратегиясын жүзеге
асыру арқылы 21 ғасырдың басында, Қазақстан барлық салаларда серпінді
инновациялар жасайды.
Осы дамудың бір бөлігі тұрғын үй құрылысы мемлекеттік бағдарламасы
болып табылады. Тұрғын үй бағдарламасы - бұл Қазақстанның 2030 жылға
дейінгі даму стратегиясының үлкен қадамы болып табылады. Жақын арада осы
бағдарламаның іске асырылуы құрылыс индустриясының қарқынды өсуін тудырады
және жалпы елдегі экономикалық өсуді қамтамасыз етеді, Қазақстан нақты
құрылыс алаңына айналады.
Қазақстан табиғи және техногендік құрылыс материалдары палитрасына бай
елдердің қатарына жатады. Республикада жоғары сапалы сәулет материалдарды
өндіру және өндіру үшін өнеркәсіп саласының дамуы, энергия үнемдейтін
технологияларды пайдалана отырып, өнеркәсіптік қалдықтар негізінде
композициялық материалдар мен бұйымдарды өндіру және жаңа өндіріс іске
қосылуы жүзеге асырылуда. Жоғары ғылыми және ғылыми- техникалық даму
кезеңінде, құрылысқа шетелдік инвестициялар тартылады, соған орай жаңа
материалдар өндіру қажет және олар тек қана мемлекеттік стандарттарға сай
ғана емес, сонымен қатар бүкіл әлемге де жарамды болуы керек.
Қазіргі уақытта ғимараттардың сәулеттік құрылымы жеңіл және оңай
конструкцияларды артығырақ көреді. Олар жеткілікті механикалық қасиеттерге
ие. Мысалы, ауыр бетонды жеңіл бетонға алмастырғанда, ғимараттың салмағы 5
есе азаяды, сонымен қатар материалдық шығын азаяды, ал бұл экономикалық
тиімділікке алып келеді.
1. ҒИМАРАТТЫҢ КОНСТРУКТИВТІК СХЕМАСЫН ҚҰРУ.
1.1 Ғимараттың көлемдік-жоспарлау шешімі.
Жобаланатын ғимарат өндірістік – бір қабатты, жоспардағы кескін
бойынша тікбұрышты, техникалық үй асты қоймасы мен шатыр асты қоймасы жоқ,
габаритті өлшемдері 12х60 м болып келетін, 3 блоктан тұрады. Қабат биіктігі
– 9,6 м.
Ғимарат жоспарында көзделеді: өндірістік цех, тұрмыстық үй-жай,
техникалық үй-жайлар, қойма, санитарлық торап.
Қасбетін әрлеу жақсартылған және сәндік сылақпен түрлі-түсті цементте
боялады. Ішкі әрлеу және едендерді жобалау ғимараттың жобасы бойынша
тағайындалған.
Ғимараттың барлық үй-жайлары жоспар бойынша өзара байланыстырылған.
Материалдарды тиеу ғимараттың қасбет жағынан жүргізіледі.
Жауапкершілік деңгейі – ІІ,
отқа төзімділік дәрежесі – ІІ,
Сейсмикалық тұрақтылығы – 7 балл.
1.2 Ғимараттың конструкциялық шешімі.
Өндірістік ғимарат – құрама темірбетонды құрылымдардан тұрады.
Іргетасы – ФБ.61-66.
Бағаналар - темірбетонды тұтас, тік бұрышты қима, тірек крандары жоқ
ғимараттар үшін. Бағана өлшемдері: 0,4 х 0,5 х 10,5 м.
Қосарлау және жабын – сериясын 1.141-40с. құрама темірбетонды
плиталардан тұрады. Тор бағаналары 6х6 болатын плиталар үшін, жабын
өлшемдері мынандай болады 3х6 м, плита массасы 2,6 т.
Қабырға панельдері – темірбетонды, номиналды биіктігі 1,2 м. Бұрыштық
панельдер 0,1 м –ге дейін созылады, себебі байланыстыру қабыра 0. Аспалы
панельдер тремірбетон бағаналарының төсеме бөлшектеріне бекітіледі.
Қабырға панелдері қабырға сайын 6 м. (серия 1.432-5).
Терезе – қабырға панельдері қадамдары 6 м бағана үшін болат терезе
панельдеріне мынандай номиналды размерлер тән 6 х 1.2м (серия ПР-05-5071).
Ішкі есіктер – ГОСТ (12506-67) бойынша шыныланған.
Еден – бетонды.
Ішкі әрлеу – сылақ асты әктеу.
Сыртқы әрлеу – коллер қосылған жақсартылған сылақ.

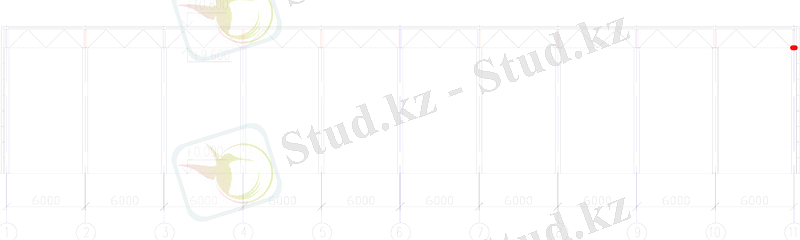

Фасад в осях 1-11
Фасад в осях А-В

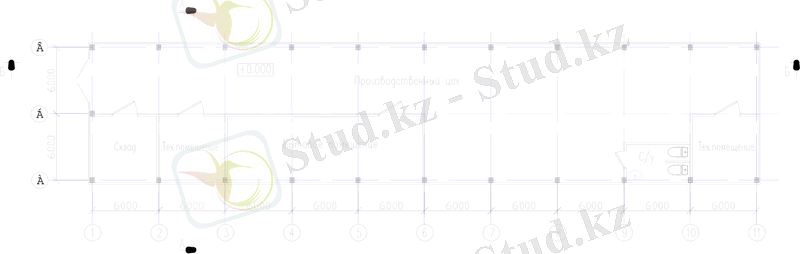

План

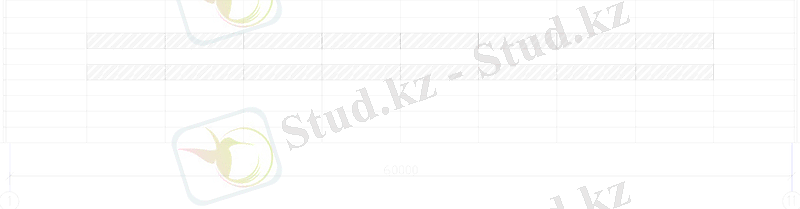

Разрез А-А

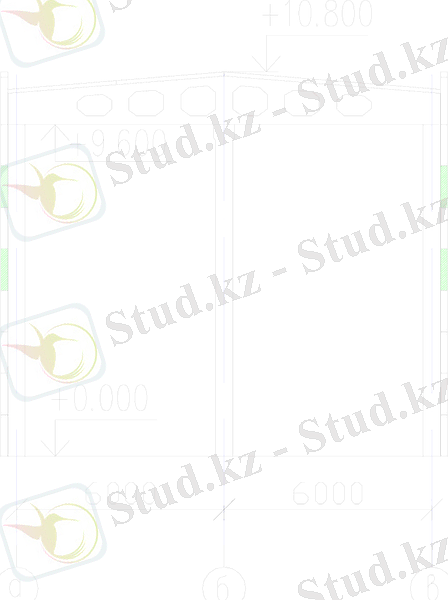

Разрез Б-Б
2. КОМПЛЕКТТІ ТІЗІМДЕМЕ ЖАСАУ
Құрама темірбетон конструкциясының комплектті тізімдемесін кесте
ретінде жасаймыз.
1.Кестені құрастыру кезінде, әдістемелік нұсқаулар және өндірістік
ғимараттардың сызба альбомы : Өндірістік ғимараттар мен құрылыстарды салу
пайдаланылған.
Кесте 1. Құрама элементтердің бір ғимарат үшін жинақ спецификасы
№ Атауы өлшемдері
п\п Эскиз
Монтаж бойынша негізгі процестер
1. Іргетас орнату шт. 24
2.Массасы 8 т-ға
дейінгі бағана орнату шт. 24
3. Установка шт. 11
стропильных балок
пролетом 12 м.
4.Монтаж плит шт. 40
покрытий
5.Установка стеновых
панелей площадью 176
до 10 м2 шт.
6.Установка оконных
блоков М2 230,4
7.Установка ворот М2 16,8
4.МОНТАЖДАУ КРАНДАРЫНЫҢ ТЕХНИКАЛЫҚ ПАРАМЕТРЛЕРІН ТАҢДАУ
Техникалық сипаттамаларына байланысты крандарды құрылыста таңдау.
Бір қабатты қаңқалы ғимараттар ол аралығының орталығының
айналасында жылжыту үшін, немесе пневматикалық іздестіру роботтары туралы
өздігінен жүретін жебелi крандар орнату үшін ұсынылады.
Келесі процедура арқылы өндірілген монтаждау крандарының іріктеу
үшін техникалық параметрлерін анықтау:
Жебесі жоқ кран үшін:
1.Сүзгіштің көтерілу биіктігі, м.
Hк = hо + hз + hэ + hс
hо – сүйемелдейтін монтаждық элементтің биіктігі, м;
hз – қосымша биіктік, = 0,5...1,5 м.;
hэ – монтаждық элементтің биіктігі мен қалыңдығы, м.;
hс – строповка биіктігі, м. h =2,5...4,5 м.
Hк = 13,56+0,5+1+4,1=19,16 м.
2. Кранның күшті көтергіш қабілетін анықтау:
Qк = mэ + mс
mэ – монтаждық элементтің ең ауыр салмағы;
mс – ауыр құрылғылары. mс = 0,1т.
3. Ілгіш жебенің ұзындығы:
hш – шасси биіктігі, тең 1,5м
а – кран жебесінің минималды жақындауы және монтаждық элемент, тең 1м.
b- ғимараттың ені, м
4. Жебелі ілгіштің ұшуын анықтау:
Z стр= l * cos x + C = 15,6 * cos 50o + 1,7= 13,2 м.
С – жебенің басынан остің бұрылысына дейінгі ара қашықтығы, С = 1,7м.;
Каталог бойынша есептелетін техникалық параметрлері түрлі шассилер
кезінде монтаждауда екі кран таңдау және техникалық-экономикалық салыстыру
жүргізеді.
4.1 Монтаждау крандарын экономикалық параметрлері бойынша салыстыру
1. KC-45719-1 2. Кран КС-6973B: каталог үшін есептелген ең төменгі
техникалық параметрлеріне негізделген екі крандар таңдаңдаймыз.
Келесі, біз екі крандарды техникалық-экономикалық салыстыру
жеткілікті.
Кесте 3. Екі кранның шассилері бойыша техникалық белгілері:
№ Көрсеткіштер БелгіленКС-6973Б КС-45719-1
пп уі
Жобалау
ПП ПП
1. Ілгіштің көтеру биіктігі, м Нкп 30,3 21,8
2. Ілгіштің түсіру биіктігі, м Нко 30,3 21,8
3. Ілгішті көтеру жылдамдығы, V1 7,8 13,6
ммин
4. Ілгіштің түсіру жылдамдығы, V2 7,8 13,6
ммин
5. Қоймадан бұрылу бұрышына ( 80 80
дейңн ұстауды жобалау, град
6. Айналдыру бұрышының жиілігі, n 1,38 2,2
мин-1
7. Жұмысты үйлестіру коэффициенті Кс 0,75 0,75
8. Крандар арасындағы ара Sn 6 6
қашықтық, м
9. Крандардың жүру жылдамдығы, Vn 100 133
ммин
10 Жұмысшылардың жұмыс уакыты, минtр 8 8
11 Машина уақыты, мин tм 8,16 3,59
12 Монтаждық цикл, мин tц 16,16 11,59
Кранның белгілері:
Кранның машина уақытын есептейміз:
Кран КС-45719-1
Кран КС-6973Б
1.
2. Кранның монтаждық циклін анықтау:
Монтаждық жұмыстарды 6-шы кестеден және формула бойынша анықтаймыз:
Кран КС-45719-1
Кран КС-6973Б
3. Кранның өнімділігін анықтау:
Өнімділігін мына формула бойынша анықтау:
Кран КС-45719-1
Кран КС-6973Б
4. Монтаждық жұмыстардың жалғасын анықтау:
Монтаждық жұмыстың жалғасын мына формула бойынша анықтайды:
Кран КС-45719-1
Кран КС-6973Б
5. Монтаждық жұмыстардың көлемдік аумағына байыланысты жұмыс өнімділігін
анықтау:
Монтаждық жұмыстардың жұмыс өнімділігін мына формула бойынша анықтайды:
Кран КС-45719-1
Кран КС-6973Б
6. Кранға байланысты монтаждық жобалаудың құнын анықтау:
Монтаждың құны мына формула бойынша анықталады:
Кран КС-45719-1
Кран КС-6973Б
Кесте 4. Технико-экономикалық көрсеткіштері
Көрсеткіштері Өлшем Крандар
бірлігі
Кран КС-6973БКран КС-45719-1
1. Кранның жұмыс тсм 39,58 55,19
өнімділігі
2. Жұмыстың жалғасы смен 1,48 1,06
3.Еңбек өнімділігінің көлемічел · смент 0,015 0,011
4. Монтаждық жобалаудың құныу.е. 54,61 29,29
Технико-экономикалық көрсеткіштері бойынша КС-45719-1 кранын таңдаймыз.
Кесте 5. Таңдап алынған кранның техникалық көрсеткіштері
Кранның Жебесінің Жебенің ұшу Жебенің Ілгіштің Скорость
маркасы ұзындығы сыйымдылығы, м ұшуы, м көтеру
м биіктігі, м
жебенің
ұшуы
кезінде
Жүкті көтеру,
ммин Кранның айналу алаңы, обмин min max min max min max
КС-45719-1 21,7 20 3 7 3,2 21,8 21,8 6,8 2,2
5.ЕҢБЕК ШЫҒЫНЫ ЖӘНЕ МАШИНА АУЫСЫМДЫ ЕСЕПТЕУ
Кранды пайдалану кезінде монтаж жұмыстарының күрделілігін және машина сағат
санын анықтау.
Толтыру басында. Жұмыс үстел 3, 5 атауы 2. Содан кейін, біз 8. элементтер
9, тиісті бөлімінде ЕНиР осы аттары ұмтылатын мен ұстанымдарын 2 толтыру,
4, 6, 7, 10 8 7 және 5 ережелерін үшін 5 көбейту арқылы есептеледі.
Кесте 6. Калькуляциялық еңбек шығыны жіне машина –ауысымы 1-ші
ғимаратта
№ ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Осы курстық жобада құжаттарға осындай сілетемелер қолданылады:
✓ СНиП РК 2.02-05-2002 Пожарная безопасность зданий и
сооружений. Астана, 2002;
✓ СНиП РК 2\04-05-2002* Естественное и искусственное освещение.
Астана, 2002;
✓ СНиП РК 1.03-05-2001 Охрана труда и техника безопасности в
строительстве. Астана, 2002;
✓ СНиП РК 2.03-01-84 Бетонные и железобетонные конструкции.
Москва, 1985;
✓ ЕНиР§4-1-4 Установка колонн массой до 8т;
✓ ЕНиР§4-1-7 Монтаж плит покрытий и перекрытий;
✓ ЕНиР§4-1-8 Установка стеновых панелей;
✓ ЕНиР§4-1-26 Заливка швов плит покрытий и перекрытий;
✓ ЕНиР§4-1-26 Заливка швов стеновых панелей;
✓ ЕНиР§22-1-1 Электросварка стыков стеновых панелей;
✓ ЕНиР§4-1-5 Установка фундаментов.
КІРІСПЕ
Қазіргі таңда елдің экономикасын дамыта отырып, біз сеніммен жаңа
кезеңдерге қадам бастық. Бұл экономикалық, әлеуметтік, саяси және әкімшілік
тұрғыдан алғанда, Қазақстанның одан әрі дамуына ықпал етеді.
2015 жылға дейін индустриялық-инновациялық даму стратегиясын жүзеге
асыру арқылы 21 ғасырдың басында, Қазақстан барлық салаларда серпінді
инновациялар жасайды.
Осы дамудың бір бөлігі тұрғын үй құрылысы мемлекеттік бағдарламасы
болып табылады. Тұрғын үй бағдарламасы - бұл Қазақстанның 2030 жылға
дейінгі даму стратегиясының үлкен қадамы болып табылады. Жақын арада осы
бағдарламаның іске асырылуы құрылыс индустриясының қарқынды өсуін тудырады
және жалпы елдегі экономикалық өсуді қамтамасыз етеді, Қазақстан нақты
құрылыс алаңына айналады.
Қазақстан табиғи және техногендік құрылыс материалдары палитрасына бай
елдердің қатарына жатады. Республикада жоғары сапалы сәулет материалдарды
өндіру және өндіру үшін өнеркәсіп саласының дамуы, энергия үнемдейтін
технологияларды пайдалана отырып, өнеркәсіптік қалдықтар негізінде
композициялық материалдар мен бұйымдарды өндіру және жаңа өндіріс іске
қосылуы жүзеге асырылуда. Жоғары ғылыми және ғылыми- техникалық даму
кезеңінде, құрылысқа шетелдік инвестициялар тартылады, соған орай жаңа
материалдар өндіру қажет және олар тек қана мемлекеттік стандарттарға сай
ғана емес, сонымен қатар бүкіл әлемге де жарамды болуы керек.
Қазіргі уақытта ғимараттардың сәулеттік құрылымы жеңіл және оңай
конструкцияларды артығырақ көреді. Олар жеткілікті механикалық қасиеттерге
ие. Мысалы, ауыр бетонды жеңіл бетонға алмастырғанда, ғимараттың салмағы 5
есе азаяды, сонымен қатар материалдық шығын азаяды, ал бұл экономикалық
тиімділікке алып келеді.
1. ҒИМАРАТТЫҢ КОНСТРУКТИВТІК СХЕМАСЫН ҚҰРУ.
1.1 Ғимараттың көлемдік-жоспарлау шешімі.
Жобаланатын ғимарат өндірістік – бір қабатты, жоспардағы кескін
бойынша тікбұрышты, техникалық үй асты қоймасы мен шатыр асты қоймасы жоқ,
габаритті өлшемдері 12х60 м болып келетін, 3 блоктан тұрады. Қабат биіктігі
– 9,6 м.
Ғимарат жоспарында көзделеді: өндірістік цех, тұрмыстық үй-жай,
техникалық үй-жайлар, қойма, санитарлық торап.
Қасбетін әрлеу жақсартылған және сәндік сылақпен түрлі-түсті цементте
боялады. Ішкі әрлеу және едендерді жобалау ғимараттың жобасы бойынша
тағайындалған.
Ғимараттың барлық үй-жайлары жоспар бойынша өзара байланыстырылған.
Материалдарды тиеу ғимараттың қасбет жағынан жүргізіледі.
Жауапкершілік деңгейі – ІІ,
отқа төзімділік дәрежесі – ІІ,
Сейсмикалық тұрақтылығы – 7 балл.
1.2 Ғимараттың конструкциялық шешімі.
Өндірістік ғимарат – құрама темірбетонды құрылымдардан тұрады.
Іргетасы – ФБ.61-66.
Бағаналар - темірбетонды тұтас, тік бұрышты қима, тірек крандары жоқ
ғимараттар үшін. Бағана өлшемдері: 0,4 х 0,5 х 10,5 м.
Қосарлау және жабын – сериясын 1.141-40с. құрама темірбетонды
плиталардан тұрады. Тор бағаналары 6х6 болатын плиталар үшін, жабын
өлшемдері мынандай болады 3х6 м, плита массасы 2,6 т.
Қабырға панельдері – темірбетонды, номиналды биіктігі 1,2 м. Бұрыштық
панельдер 0,1 м –ге дейін созылады, себебі байланыстыру қабыра 0. Аспалы
панельдер тремірбетон бағаналарының төсеме бөлшектеріне бекітіледі.
Қабырға панелдері қабырға сайын 6 м. (серия 1.432-5).
Терезе – қабырға панельдері қадамдары 6 м бағана үшін болат терезе
панельдеріне мынандай номиналды размерлер тән 6 х 1.2м (серия ПР-05-5071).
Ішкі есіктер – ГОСТ (12506-67) бойынша шыныланған.
Еден – бетонды.
Ішкі әрлеу – сылақ асты әктеу.
Сыртқы әрлеу – коллер қосылған жақсартылған сылақ.
Фасад в осях 1-11
Фасад в осях А-В
План
Разрез А-А
Разрез Б-Б
2. КОМПЛЕКТТІ ТІЗІМДЕМЕ ЖАСАУ
Құрама темірбетон конструкциясының комплектті тізімдемесін кесте
ретінде жасаймыз.
1.Кестені құрастыру кезінде, әдістемелік нұсқаулар және өндірістік
ғимараттардың сызба альбомы : Өндірістік ғимараттар мен құрылыстарды салу
пайдаланылған.
Кесте 1. Құрама элементтердің бір ғимарат үшін жинақ спецификасы
№ Атауы өлшемдері
п\п Эскиз
Монтаж бойынша негізгі процестер
1. Іргетас орнату шт. 24
2.Массасы 8 т-ға
дейінгі бағана орнату шт. 24
3. Установка шт. 11
стропильных балок
пролетом 12 м.
4.Монтаж плит шт. 40
покрытий
5.Установка стеновых
панелей площадью 176
до 10 м2 шт.
6.Установка оконных
блоков М2 230,4
7.Установка ворот М2 16,8
4.МОНТАЖДАУ КРАНДАРЫНЫҢ ТЕХНИКАЛЫҚ ПАРАМЕТРЛЕРІН ТАҢДАУ
Техникалық сипаттамаларына байланысты крандарды құрылыста таңдау.
Бір қабатты қаңқалы ғимараттар ол аралығының орталығының
айналасында жылжыту үшін, немесе пневматикалық іздестіру роботтары туралы
өздігінен жүретін жебелi крандар орнату үшін ұсынылады.
Келесі процедура арқылы өндірілген монтаждау крандарының іріктеу
үшін техникалық параметрлерін анықтау:
Жебесі жоқ кран үшін:
1.Сүзгіштің көтерілу биіктігі, м.
Hк = hо + hз + hэ + hс
hо – сүйемелдейтін монтаждық элементтің биіктігі, м;
hз – қосымша биіктік, = 0,5...1,5 м.;
hэ – монтаждық элементтің биіктігі мен қалыңдығы, м.;
hс – строповка биіктігі, м. h =2,5...4,5 м.
Hк = 13,56+0,5+1+4,1=19,16 м.
2. Кранның күшті көтергіш қабілетін анықтау:
Qк = mэ + mс
mэ – монтаждық элементтің ең ауыр салмағы;
mс – ауыр құрылғылары. mс = 0,1т.
3. Ілгіш жебенің ұзындығы:
hш – шасси биіктігі, тең 1,5м
а – кран жебесінің минималды жақындауы және монтаждық элемент, тең 1м.
b- ғимараттың ені, м
4. Жебелі ілгіштің ұшуын анықтау:
Z стр= l * cos x + C = 15,6 * cos 50o + 1,7= 13,2 м.
С – жебенің басынан остің бұрылысына дейінгі ара қашықтығы, С = 1,7м.;
Каталог бойынша есептелетін техникалық параметрлері түрлі шассилер
кезінде монтаждауда екі кран таңдау және техникалық-экономикалық салыстыру
жүргізеді.
4.1 Монтаждау крандарын экономикалық параметрлері бойынша салыстыру
1. KC-45719-1 2. Кран КС-6973B: каталог үшін есептелген ең төменгі
техникалық параметрлеріне негізделген екі крандар таңдаңдаймыз.
Келесі, біз екі крандарды техникалық-экономикалық салыстыру
жеткілікті.
Кесте 3. Екі кранның шассилері бойыша техникалық белгілері:
№ Көрсеткіштер БелгіленКС-6973Б КС-45719-1
пп уі
Жобалау
ПП ПП
1. Ілгіштің көтеру биіктігі, м Нкп 30,3 21,8
2. Ілгіштің түсіру биіктігі, м Нко 30,3 21,8
3. Ілгішті көтеру жылдамдығы, V1 7,8 13,6
ммин
4. Ілгіштің түсіру жылдамдығы, V2 7,8 13,6
ммин
5. Қоймадан бұрылу бұрышына ( 80 80
дейңн ұстауды жобалау, град
6. Айналдыру бұрышының жиілігі, n 1,38 2,2
мин-1
7. Жұмысты үйлестіру коэффициенті Кс 0,75 0,75
8. Крандар арасындағы ара Sn 6 6
қашықтық, м
9. Крандардың жүру жылдамдығы, Vn 100 133
ммин
10 Жұмысшылардың жұмыс уакыты, минtр 8 8
11 Машина уақыты, мин tм 8,16 3,59
12 Монтаждық цикл, мин tц 16,16 11,59
Кранның белгілері:
Кранның машина уақытын есептейміз:
Кран КС-45719-1
Кран КС-6973Б
1.
2. Кранның монтаждық циклін анықтау:
Монтаждық жұмыстарды 6-шы кестеден және формула бойынша анықтаймыз:
Кран КС-45719-1
Кран КС-6973Б
3. Кранның өнімділігін анықтау:
Өнімділігін мына формула бойынша анықтау:
Кран КС-45719-1
Кран КС-6973Б
4. Монтаждық жұмыстардың жалғасын анықтау:
Монтаждық жұмыстың жалғасын мына формула бойынша анықтайды:
Кран КС-45719-1
Кран КС-6973Б
5. Монтаждық жұмыстардың көлемдік аумағына байыланысты жұмыс өнімділігін
анықтау:
Монтаждық жұмыстардың жұмыс өнімділігін мына формула бойынша анықтайды:
Кран КС-45719-1
Кран КС-6973Б
6. Кранға байланысты монтаждық жобалаудың құнын анықтау:
Монтаждың құны мына формула бойынша анықталады:
Кран КС-45719-1
Кран КС-6973Б
Кесте 4. Технико-экономикалық көрсеткіштері
Көрсеткіштері Өлшем Крандар
бірлігі
Кран КС-6973БКран КС-45719-1
1. Кранның жұмыс тсм 39,58 55,19
өнімділігі
2. Жұмыстың жалғасы смен 1,48 1,06
3.Еңбек өнімділігінің көлемічел · смент 0,015 0,011
4. Монтаждық жобалаудың құныу.е. 54,61 29,29
Технико-экономикалық көрсеткіштері бойынша КС-45719-1 кранын таңдаймыз.
Кесте 5. Таңдап алынған кранның техникалық көрсеткіштері
Кранның Жебесінің Жебенің ұшу Жебенің Ілгіштің Скорость
маркасы ұзындығы сыйымдылығы, м ұшуы, м көтеру
м биіктігі, м
жебенің
ұшуы
кезінде
Жүкті көтеру,
ммин Кранның айналу алаңы, обмин min max min max min max
КС-45719-1 21,7 20 3 7 3,2 21,8 21,8 6,8 2,2
5.ЕҢБЕК ШЫҒЫНЫ ЖӘНЕ МАШИНА АУЫСЫМДЫ ЕСЕПТЕУ
Кранды пайдалану кезінде монтаж жұмыстарының күрделілігін және машина сағат
санын анықтау.
Толтыру басында. Жұмыс үстел 3, 5 атауы 2. Содан кейін, біз 8. элементтер
9, тиісті бөлімінде ЕНиР осы аттары ұмтылатын мен ұстанымдарын 2 толтыру,
4, 6, 7, 10 8 7 және 5 ережелерін үшін 5 көбейту арқылы есептеледі.
Кесте 6. Калькуляциялық еңбек шығыны жіне машина –ауысымы 1-ші
ғимаратта
№ ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
