5 қабатты тұрғын үйдің іргетас құрылысына технологиялық карта тұрғызу


“Құрылыс және құрылыс материалдары” кафедрасы
Курстық жұмыс
Түсініктеме жазба
Тақырып: “ 5 қабатты тұрғын үйдің іргетас құрылысына технологияық карта тұрғызу”
Мазмұны
5.
6
7.
Қауіпсіздіктің техникасы . . .
Қорытынды . . .
Қолданылған әдебиеттер тізімі . . . . . . …. ….
19
20
21
Кіріспе
XXI ғасыр - құрылыс өндірісінің дамған заманы. Қазіргі кезде кез келген құрылыс жұмысын жүргізгенде ең алдымен оған керекті материалдардың, техникалардың, жұмыс күшінің техникалық картасы қажет.
Курстық жұмыс кезінде анықтамалық және периодты техникалық әдебиетпен, ЕНиР-мен, нормативті құжаттармен таныстық, есептегіш техникамен жұмыс жасау және программалаудан практикалық тәжірбие аладық.
Анықтамалық хаттың көлемі басылған мәтінмен 25-30 бет Times New Roman № 14 шрифтпен жаздық. Жолдың басы мен соңында рамкаға дейін - кемінде 5 мм. Жолдың үсті мен астында рамкаға дейін - кемінде 10 мм. Графикалық бөлім 1 бет А-1 форматта (А-2-де төрт бетте жасалады) қолмен немесе графикалық программа арқылы жасадық. Негізгі түсіндірмелік жазбаны бөлімдерге бөлдік.
Түсіндірме жазбаның соңында қолданылған әдебиеттердің тізімін құрдық.
1. Көлемдік-жобалық шешімдері
Ғимарат ұзындығы 82, 90 м, ені 37, 09м.
Құрылыс ауданы- 2097, 5 м 2 .
Жалпы құрылыс ауданы- 5247, 07 м 2 .
Пайдалы ауданы- 3200, 7 м 2 .
Қабат саны - 5.
Қабат биіктігі- 3, 3 м.
Ғимарат биіктігі- 15, 5 м.
Есікпен кіру сандары- 5.
Төбесі тегіс. Ғимарат конфигурациясы жоспарда формасы қиын, 1- сурет.
2. Негіздер мен іргетастар
2. 1 Құрылыс алаңындағы инженерлік-геологиялық жағдайды бағалау.
Құрылыс алаңынын инженерлік-геологиялық жағдайын бағалау, топырақтар туралы мәлімет 1-кестеде көрсетілген.

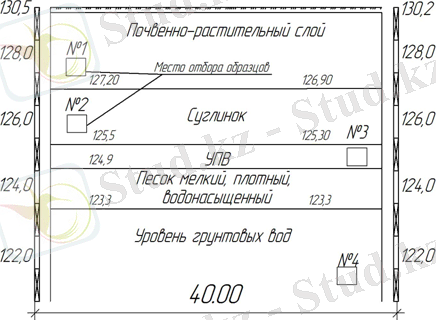

2-сурет - Геологиялық қиындылар
1-кесте - Лабораториялық зерттеу кезіндегі топырақтың мәліметтері
№
қоймалар
Таңдау тереңдігі
мысал
ρs
кН/м 3
Кф
см/с
mv
МПа-1
E0
МПа
С
кПа
φ
град
Топырақтың түрін анықтаймыз, әр қабаттың қандай жағдайда екенін және құрамын зерттейміз, содан кейін алаңдағы топырақтың жалпы жағдайын бағалаймыз № Ι.
1) Топырақтың бірінші қабаты (№ Ι. мысал) қойма. № Ι. Мысалдың таңдауының тереңдігі 1, 5 м, себебі лабораториялық зерттеудің нәтижесі бойынша Wp =0; Wт =0, топырақ түрі құмдық.
Құмдық топырақтың түрі гранулометриялық құрам бойынша тағайындалады; ГОСТ 25100-95 бойынша массасы 0, 1 мм ірі 75% кем емес, . «Топырақтар. Классификация» құмдық-топырақтыққа сай келеді.
Құрғақ топырақтың тығыздығы:

Борпылдақтың коэфиценті:
е =
бұл ортаның нығыздығының шағылды грунтына сәйкеседі.
Ылғалдылықтың дәрежесі:
Sr =
бұл ылғалды құмға сәйкеседі.
Ақырғысын орнатамыз : топырақ-құмды жік, орташа тығыздықтар, дымқыл және табиғи негізбен қызмет көрсете алады.
2) Екінші жікті жерді (образец №2), скв. №1, Үлгінің таңдаудың тереңдігі 4 м. Майысқақтықтың санын анықтаймыз:
Jp = WL - Wp = 0, 18 - 0, 13=0, 05; (4)
ГОСТ 25100-95 бойынша топырақты саз деп тандаймыз.
Борпылдақтық коэфиценті:
е =
Консистенции көрсеткіші
JL =
Демек, топырақ жұмсақ майысқақ күйде болады.
Ақырғысын орнатамыз : топырақ түрі- саз. Жердің бұл жігі онша нығыздалмаған (е = 0, 97), Сондықтан табиғи негіз болып қызмет көрсете алмайды.
3) Топырақтың үшінші жігі (мысал№3) қойма. №1, таңдау мысалының тереңдігі 6, 0 м. Себебі майысқақтық саны Jp = 0, топырақ себілмелі.
Гранулометриялық құрам бойынша анықтаймыз, топырақ- құм ұсақ, бөлшегі > 0, 1 мм 75% кем емес.
Борпылдақтық коэффициенті :
е =
Ол тығыз құмға сай.
Ылғалдылық дәрежесі:
Sr =
Ол суға қанныққан күйге сай.
Ақырғысын орнатамыз : топырақ - құм майда, тығыз, суға қаныққан және табиғи негізде қызмет көрсете алады.
4) Топырақтың төртінші жігі (мысал №4) қойма. №4, таңдау мысалының тереңдігі №10, 0 м. майысқақтық саны Jp =0, 36 - 0, 22=0, 14; ГОСТ 25100-95 бойынша топырақ сазды, себебі мында грунт суының дәрежесі бар.
Борпылдақтық коэффициенті:
е =
Аққыштық кәрсеткіші (консистенциясы) :
JL =
Ол саздың тармайысқақ түріне сай.
Ақырғысы орнатамыз: топырақ-сазды тармайысқақ және табиғи негізде қызмет көрсете алады.
Жалпы құрылыс алаңын бағалау №1: геологиялық қиындыларға сай, алаң тыныш рельефпен негізделеді және оның белгіленуі 130, 5 - 130, 8.
Грунт қабат болып орналасқан. . 1, 3 и 4 жіктері табиғи негізде қызмет көрсетеді, ал екіншісі тығыздалғаннан кейін.
2. 2 Ленталы іргетастың есептемесі.
Іргетастың ені в 130 см, топырақтың қарсыласу күші R= 2, 3кг/ см 2 , траверс қадамы 1, 3м. Іргетас F=450кН/м, δ=25см күшті қабылдау керек.
Іргетас ленталы болғандықтан L=100см ұзындықтағы іргетас бөлігін есептейміз.
Талап етілетін іргетас астының ені:
b 1 = F/l∙R = 45000/100∙2. 3 = 195. 7 =196см.
Іргетасты барлық жағынан бетондау ені д:
d = 0. 5(b 1 -b) = 0. 5(196-130) = 33 см.
Іргетас қабылдайтын топырақтың реактивті қысым күші σ гр =R гр = 2. 3 кг/см 2 , ені d =33cм, ұзындығы l =130 см тең:
F d = σ гр ∙d∙l = 2. 3∙33∙130 = 9867 кг = 98. 67 кН.
Бұл күш консольді траверстерді қабылдап, онда иілуші моментті тудырады:
M d = F d ∙l 1 = 9867х85. 5 = 84. 3629 кНм.

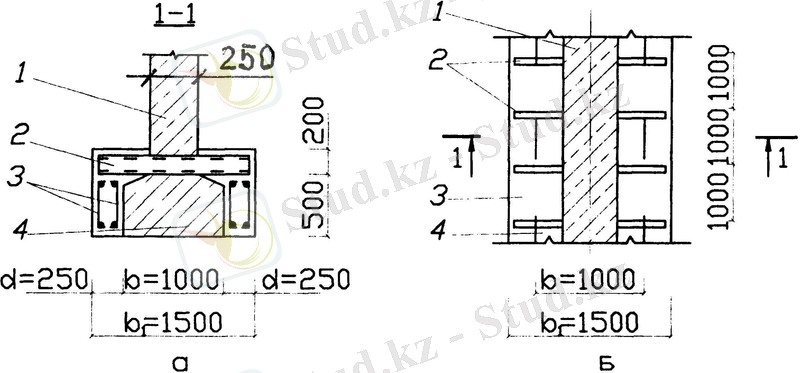

Ленталы іргетас: а - қиылысуы 1-1; б - іргетастың фрагмент жобасы; 1 - кірпіш қабырға; 2 - екі швеллерден траверс; 3 - бетоннан қосымша іргетас каркасы; 4 - негізгі іргетас
Екі швеллерден траверстің қиылысуын қабылдаймыз. Керекті қарсыласу моменті W тр тең:
W тр = M d /R = 843629 /2350 = 360 см 3 ,
мұнда R - болаттың есептік қарсылау күші ВСт3пс, ҚНжЕ II-23-81* бойынша қабылданған. Болат конструкциялар
№22 екі швеллерлі траверсті қабылдаймыз:
2 W x = 2∙192 = 384>360 см 3 .
Іргетастың жаңа сызықты ені д қиылмаған темірбетон білік ретінде жұмыс жасайды. Олар топырақтың реактивті қысымын қабылдайды және траверстің жоғарғы жағына ұстатылады
Біліктегі есептік момент тең:
M = q гр ∙l 2 / 12 = 75. 9∙130 2 /12 = 106893 кгсм = 1068. 93 кНм,
Мұндағы q гр = σ гр ∙d = 2. 3∙33 = 75. 9 кг/см.
Іргетастың биіктігін 50 см деп және жұмысшы арматураға дейін бетонның қорғаныс қабаты 70 мм деп аламыз, арматуру ∅12A-III. Біліктің есептік биіктігі h o = 50-7-0. 5 = 42. 5 см.
Арматураның керекті қиылысу класы A-III при R s = 3750 кг/см 2 (ҚНжЕ 2. 03. 01-84* бойынша) :
А s = M/0. 8h o ∙R s = 106893/0. 8∙42. 5∙3750 = 0. 84 см 2 .
Конструктивті құрылым бойынша d ≥ 150 мм болғанда, жоғарғы және төменгі каркасты ∅10A-III арматураны қабылдаймыз, ∅8A-I көлденең стержнді арматураны 250 мм қадаммен қабылдаймыз.
2. 3 Іргетастың салу тереңдігін таңдау .
Мына жағдайдағы Орал қаласындағы 320 орынға арналған бала-бақшаның грунттағы еденмен бірге іргетас табанының салу тереңдігін анықтау: бұл қабаты- шаңдақ құм, топырақ суы қату кезінде жобалау бетінен тереңдігі dw =2, 5 м, сыртқы тегіс жардан іргетасты шығаруы 1м, бөлмедегі ауа райы 15 С . Карта бойынша қату тереңдігі /1, 4/ Орал қаласы үшін 1, 9 коэффициентте:
d fn = 1, 9*185 = 421, 8 см = 4, 22 м. ( 7)
Онда есептік қату тереңдігі мынаған тең
d f =Kh * d f n =0, 6*4, 22 = 2, 53 м, (8)
онда Кh =0, 6; коэффициенті, 1/8/ кестесі бойынша ғиамараттың жылулық тәртібі бойынша қабылдаймыз.
Мына жағдайда d w < (d f + 2), яғни 2, 5 м (1, 3+2) =3, 3 м болғанда 2/8/ кестесі бойынша шаңдақ құмның негізге кіргенде, іргетасты салу тереңдігі «кем емес d f » болуы керек.
УПВ қату фронтына жақын болғандықтан шаңдақ құм аязды түмбек болуы мүмкін.
Сондықтан іргетасты салу тереңдігі d грунттың есептік қату тереңдігінен кем емес болуы керек.
Ақырғысын орнатамыз d = 3, 250 м.
2. 4 Іргетасты отыруының есебіРm = 354 кН/м 2 ; d =0, 5 м; γ0 = 19, 5 кН/м 3 ; b = 3, 25 м. (24)
Шешім. Қосымша тік қысымды анықтаймыз
Р 0 = Рm - γ 0 . d =354 - 19, 5 . 0 . 5=344 кН/м 2 (25)
Табиғи қысымның және қосалқы эпюрдің эпюрінің ординаты вычислим. Жертөленің (тереңдік м) 1, 2еденінің бетінде.
σ zq =0; 0, 2 . σ zq =0
Бірінші қабатта бас деңгей топырақ сулардың (тереңдік м)
3. σ zq = 1, 8*19, 5 =35, 1 кПа;
σ zq . 0, 2 =7 кПа.
1 байланыста және 2 қабаттың (тереңдік 3, 5) :
σ zq2 = 35, 1+[(22 . 5-10) /(1+0 . 42) ] . 0 . 9 = 39, 5 кПа;
0, 2 . σ zq2 = 7, 9 кПа.
2 байланыста және 3 қабаттың тереңдік м
6σ zq2 = 39, 5+[(26 . 1-10) /(1+0 . 72) ] . 2 . 5 = 63, 3 кПа;
0, 2 . σ zq2 = 12, 7 кПа.
3 қабатта тереңдікте м 10.
σ zq3 =63, 3+[(27-10) /(1+1) ] . 4=97, 3 кПа;
0, 2 . σ zq3 = 19, 5 кПа.
Ординат ал- мағыналарын геологиялық тілікке деген безеймыз. Қосымша қысымның эпюрінің ординаты ша формулаға анықталады
σ zq = α p 0 ;
қайда р0 - қысым ша негіздің табанының;
α - кернеудің себуінің еселігі тереңдікпен
Түй- қатқабаттың тереңдігін zp шартынан σдеген анықтаймыз < 0, 2. σzq;
13, 8<16, 7кПа; бұл Z=6, 4 м сәйкеседі. Түптің шөгуін ша формула бойынша анықтаймыз
S=(β∑σ zqi +σ zq (i-1) /2) . hi/Еi (30)
Бірінші қабаттың отыруы:
S 1 =(344+275/2 . 0, 8+275+138/2, 1) . 0, 8/32000=0, 011 м
Екінші қабаттың отыруы
S 2 =(89, 5+55/2 . 0, 8+55+31/ . 1, 1+138+89, 5/2 . 0, 6) 0, 8/18000=0, 007 м
Үшінші қабаттың отыруы
S 3 =(27, 5+20/2 . 0, 8+31+27, 5/2 . 1, l+20, 6+13, 8/2 . 0, 8+
+13+10/2 . 1, 6) . 0, 8/9000=0, 0074 м
Толық отыруы
S 1 +S 2 +S 3 =0, 011+0, 007+0, 0074=0, 026 м=2, 6 см<10 см (Su)
4-сурет- Іргетас негіздерінің отыруының есептік сызбасы
4 кесте - Кернеудің эпюрінің ординаты
0
0, 57 1, 29
1 0, 8
0, 4
344
275 139
2, 4
3, 2 4, 3
1, 7
2, 3
3, 1
0, 26
0, 16
0, 09
89, 5
55, 31
4, 8
5, 6
6, 4
7, 2
8, 0
3, 4
4, 0
4, 6
5, 1
5, 7
3. Машиналық жабдықтар, саймандар
Машиналар, құрылғы, құрал-саймандар
Плунжерлі
Диафрагмалы
пневмонасос тікенүктелі қызметі
Күрек құрыш ерітінді
«ЛР»
4. Күнтізбелік жоспар 5 қабатты тұрғын үйдің құрылысына
9-кесте- Жұмыстың көлемінің ведомостьсі
