ЖОСПАР

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3

I. Негізгі бөлім

1.1. Коаксиалды кабель ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..5
1.2. Пайда болу тарихы ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..8
1.3. Қолданылу аясы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..10
1.4. Коаксиалды кабель категориялары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .12
1.5. Коаксиалды кабельдің негізгі түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..13

II. Екінші бөлім

2.1. Коаксиалды кабельдің негізгі санаттары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... .18
2.2. Коаксиалды кабельді қосуға арналған жабдық ... ... ... ... ... ... ... . ... ... ... ... ... ...22
2.3. Коаксиалды кабель электр параметрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .24
2.4. Коаксиалды кабель сипаттамалары ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ...27

Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...29
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... .30

Кіріспе

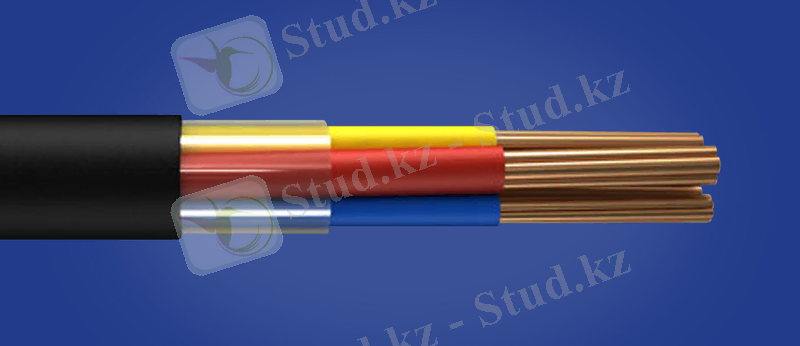

Кабель (голл. kabel - канат, сым арқан), электрлік - сырты қорғағыш қаптамамен қапталған, бір не бірнеше оқшауланған өткізгіштерден (ток өткізетін талсымдардан) тұратын өткізгіш. Кабель электр энергиясын және сигналдарды қашықтыққа жеткізу үшін пайдаланылады. Кабель арналу мақсатына орай күш кабелі (электр энергиясын тасымалдайтын), байланыс кабелі (сигналдарды тасымалдайтын), радиожиіліктік кабель (жоғары жиіліктік) болып бөлінеді. кабельдің құралымы оны тарту (су және жер астында, ауада, зиянды ортада, т.б.) және пайдалану ерекшеліктеріне қарай әр түрлі болып жасалады. Мысалы, Атлант мұхиты арқылы Еуропа мен Солтүстік Америка арасындағы алғашқы кабельді байланыс - күшейткіштері бар монтаждалған герметикалық коаксилді кабель жәрдемімен жүзеге асырылды (ұызндығы 4000 км). Күш кабелі талсымдарының көлденең қимасы тасымалданатын электр қуатының шамасына сәйкес 10 - 150 мм2 болады. Кез келген кабельге тән ортақ элементтер: ток өткізетін талсымдар, оқшаулама және сыртын қаптайтын қаптама. Ток өткізетін талсымдар алюминийден немесе мыстан жасалады. Пайдалану мақсатына орай кабель бір сымды немесе көп сымды болады. Кабель оқшауламасы диэлектрик материалдардан жасалады, олар ток өткізетін талсымдарды бір-бірінен және қаптамадан бөліп тұрады. Көп талсымды кабельге жұмыр пішін беру үшін арнаулы құрсаулық оқшауламамен (1-суретте) қапталады. кабельдің цилиндр формалы қаптамасы оқшауланған ток өткізетін талсымдарды ылғал мен химиялық заттар әсерінен қорғайды

Әдетте, қорғасын не алюминийден жасалынған қаптама қолданылады. Пластмасса оқшауламасы бар кабельдердің қаптамасы әр түрлі поливинилхлоридтерден, ал резина оқшауламасы бар кабельде - резинадан жасалады. Қаптаманы мех. зақымнан, тоттанудан қорғау үшін қорғауыш жамылғымен (бронмен) орайды. Бронды қабат ретінде қалыңд. 0,3 - 0,8 мм болат лента пайдаланылады. Кабель керу күшінің әсеріне шыдау үшін сыртына диам. 1,4 - 6 мм мырышталған болат сым оралады. Жоғары кернеулі күш кабелі тармағының ортасы қуыс болады, ол арнайы минералдық маймен толтырылады (2-сурет). Жоғары қысымды Кабельдің оқшауланған тармақтары 15 - 20 ат. қысымдағы маймен толтырылған болат құбырға орналастырылады. Қазақстанда кабель өнімдерін жасаумен "Қазэнергокабель" акционерлік қоғамы шұғылданады (1999). Оның өндірістік қуаты жылына АВВГ, ВВГ күштік кабельін өндіру - 850 км; АКВВГ, КВВГ балқымалық кабельін өндіру - 600 км; АПВ, АППВ қондырғылау кабельін өндіру - 2800 км; А, АС жалаңаш сым өндіру - 500 тн; МФ, МТ-2 троллей сымын өндіру - 200 тн.

Коаксиалды кабель (лат тең - бірлесіп және осі - коаксиалды болып табылатын осі;.. Ағылшын коаксиалды жылғы ауызекі Коаксиалды) - орталық өткізгіш және экранда коаксиалды ұйымдастырды және оқшаулағыш материал немесе әуе соққылары бөлінген тұратын электр кабелі. Ол радиожиілік электр сигналдарын беру үшін пайдаланылады. Ол (нормаланған материалдар электромагниттік параметрлерін қимасы нысаны, көлемдерi мен құны) тікелей ағымдағы және төмен жиілікті сигналдар қимасы бойлық осі бағытында неғұрлым біркелкі болып беру үшін пайдаланылуы тиіс қалқанымыз сым айырмашылығы және электр өткізгіштер және оқшаулау үшін жақсы материалдарды пайдалану. Ол ойлап және британдық физик Оливер Heaviside 1880 жылы патенттелген

Thinnet кабелі RG-58 ретінде танымал болған, мәліметтерді танымалдаудың физикалық түрінде кеңінен қолданылады.Желілер қосымша құрылғы сұрамайды және өте қарапайым, әрі арзан. (Thin Ethernet) жұқа коаксиалды кабелі қалың кабельге қарағанда ақпаратты қысқа қашықтыққа ғана жібере алады.Бірақ жұқа кабельмен қосылу үшін СР-50 типтегі BNC разъем стандарттары қолданылады және ол барлық ЛВС офистарға стандарт болып табылады. Төменде сипатталатын Ethernet 10Base2 технологиясында да қолданылады.
Қалың коаксиалды кабель (Thick Ethernet) кедергілерге қарсылығы өте жоғары, механикалық сапалы, бірақ кабельді орнату кезінде ЛВС-ке қосылу үшін арнайы қажеттіліктерді талап етеді.Ол жұқа кабельмен салыстырғанда біршама қымбат,және майысқақ емес. Төменде сипатталатын Ethernet 10Base5 технологиясында қолданылады..ARCNet желісі әдетте RG-62 АU кабелін қолданады

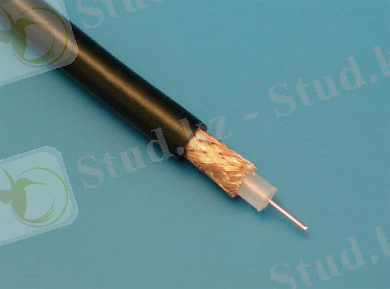

Коаксиалды кабель құрылысы
1 - ішкі өткізгіш
2 - оқшаулау (қатты полиэтилен)
3 - сыртқы өткізгіш (экран)
4 - Сыртқы қабықша (жеңіл-тұрақтанды полиэтилен)

Коаксиалды кабель мыналардан тұрады: (. Суретті қараңыз)

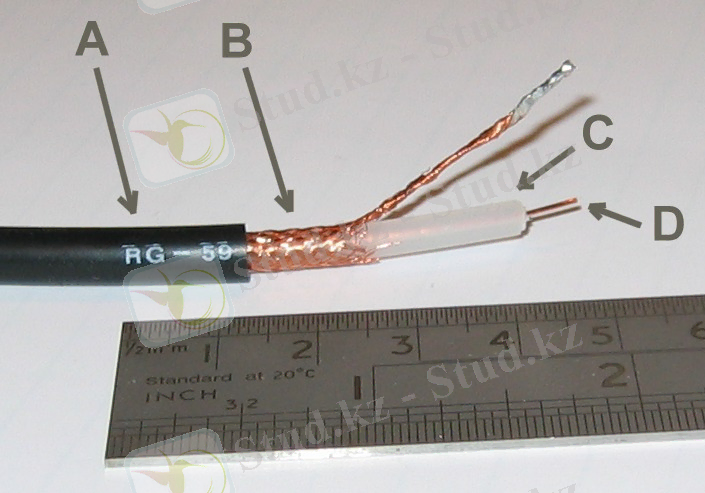

Теледидар коаксиалды кабель түрі RG-59 теледидарға антеннаны қосылу үшін пайдаланылады

4 (а) - жеңіл-тұрақтанды қабығы (оқшаулау және сыртқы әсерлерден қорғау үшін пайдаланылады), полиэтилен, поливинилхлорид, Helix PTFE таспа немесе басқа оқшаулағыш материал (УК күн сәуле яғни, төзімді);
3 (B) - бұл косы түрінде сыртқы өткізгіш (экран), фольга қапталған фильм алюминий қабаты, және олардың комбинациялары, және гофрленген түтік, спиральды және мыс, алюминий қорытпасынан немесе мыс басқа да металл жолақтар ;.
2 (C) - қатты (полиэтилен, полиэтилен көбік, қатты тефлон, PTFE таспа және ТП) немесе poluvozdushnogo (құбыр, шайбалар және ӨО kordelno-бухталарда) диэлектрик толтыру түрінде жасалған оқшаулау, тұрақты өзара орналасуы қамтамасыз етеді (туралау ) ішкі және сыртқы өткізгіштер;
1 (D) - бір түзу сызықпен (көрсетілгендей), немесе сым спираль свите, арқан сымдар, түтік, мыс, мыс қорытпасынан, алюминий қорытпасынан, мыс-жалатылған болат, алюминий мыспен, күміс жалатылған мыс және ТП тарлығының ретінде ішкі өткігіші тамаша коаксиалды кабель екі сым осьтерінің сәйкестік арқасында, электромагниттік өріс екі компоненттері толық өткізгіштері арасындағы кеңістікте (диэлектрлік оқшаулау) шоғырланған және электромагниттік сәулелену энергиясын жоғалту жояды және сыртқы электромагниттік кедергілерден кабелін қорғайды, ол кабель шегінен тыс қолданылмайды. Нақты кабельдер тамаша геометрия ауытқу салдарынан кедергіге шығарындылар тыс шығысын және сезімталдығы шектеледі. Барлық пайдалы сигнал ішкі жолсерігі арқылы беріледі.

Пайда болу тарихы
1855 - Уильям Томсон коаксиалды кабельді қарайды және ұзындығының бірлігіне сыйымдылық формуласын алуға.
1880 - Oliver Heaviside коаксиалды кабель бойынша британдық патенттік бірқатар 1407 алады.
1884 - Siemens & Хальске компаниясы Германияда коаксиалды кабельді патенттелген (патент нөмірі 28978, Наурыз 27, 1884)
1894 - Никола Тесла токтары (патент нөмірі 514167) айнымалы үшін электр өткiзгiшiн патенттелген.
1929 - Ллойд Espenshid (. Ағылшын Ллойд Espenschied) және Герман Effel AT & T бастап Bell Telephone Laboratories алғашқы заманауи коаксиалды кабельді патенттелген.
1936 - AT & T Филадельфия және Нью-Йорк арасындағы коаксиалды кабель желісі бойынша тәжірибелік теледидар беруді, салды.
1936 - Лейпциг Берлин Олимпиада ойындары коаксиалды кабель арқылы алғашқы телевизиялық.
1936 - Лондон және Бирмингем пошталық қызметі (қазір Б.Т. Қоғам) арасындағы кабель 40 телефон нөмірлерін қойды.
1941 - AT & Т. АҚШ L1 жүйесінде алғашқы коммерциялық пайдалану Миннеаполис (Миннесота) және Стивенс Point (WI) арасындағы Телеарнаны және 480 телефон нөмірлерін іске қосылды.
1956 - алғашқы трансатлантикалық коаксиалды желісін, ТАТ-1 қаланды.

Қолданылу аясы
Коаксиалды кабель негізгі мақсаты - техниканың әр түрлі салаларда жоғары жиілікті сигналдарды беру:
* Байланыс жүйесі;
* Эфирге желілері;
* Компьютерлік желілер;
* Антенна-фидерлік жүйесі;
* Автоматтандыру және басқа да өндірістік және ғылыми-зерттеу технологиялық жүйелер;
* Қашықтан басқару жүйесі, өлшеу және бақылау;
* Дабыл және автоматика жүйелері;
* Бақылау және қадағалау объективті жүйесі;
* Мобильді объектілерді (және т.б. кемелерін, әуе кемелерін,) әр түрлі электрондық құрылғылардың байланыс арнасы;
* Электронды жабдықтарды бөлігі ретінде vnutriblochnye және интерконнект байланыс;
* Үйде және әуесқой технологиясы сілтемелер;
* Әскери техника мен арнайы мақсаттағы басқа бағыттары.
* Сондай-ақ, канализация сигнал, кабель ұзындығы басқа мақсаттар үшін пайдалануға болады:
* Кабельді кешіктіру желісі;
* Ширек толқын трансформаторлар;
* Balun және сәйкес келетін құрылғылар;
* Сүзгілер және импульстік Shapers.
Онда коаксиалды төмен жиілікті сигналдарды беру үшін кабель (бұл жағдайда, КТҚ экран ретінде қызмет етеді) және жоғары кернеу DC. Мұндай кабелі тән кедергісі стандартталған емес.
Кабельдің әр типінің өз артықшылықтары мен кемшіліктері болады, сондықтан кабель типін таңдауда шешілетін мәселенің ерекшеліктерімен қоса нақты желінің ерекшеліктерін, сонымен қатар қолданылатын топологияны да есепке алу керек. Қазіргі уакытта 1995 жылы қабылданған және барлық бұрынғы фирмалық стандарттарды алмастырған кабельдегі ЕІАТІА 568 (Commercіаl Building Telecommunications Cabling Standard) стандарт жүмыс істейді.
Оралған жұптар негізіндегі кабельдер. Оралган жұптар негізіндегі кабель дегеніміз - изоляцияланған мыс сымдардың бір диэлектрлік (пластикалық) жамылғымен оралған бірнеше жұптары. Ол төсеу үшін иілгіш және қолайлы болып келеді. Әдетте, кабельге екі оралған жұп 100 Мбитс-қа дейінгі жылдамдықтарда ақпаратты тасымалдау үшін қолданылады және тасымалдау жылдамдығыи 1000 Мбитс-қа дейін арттыру жұмыстары жүргізіледі. Сымдардың оралған жұптар негізінде кабельдері экрандалған (shielded twisted pair, STP) және экрандалмаған (unshielded twisted pair, UTP) болып бөлінеді.
Экрандалған оралған жұп STP жайында айтар болсак, әрқайсысы кабельдің шағылысуының азаюы мүмкін, сыртқы электромагнитті кедергілерден қорғаныс үшін және сымдар жұптарының бір-біріне (қиылысқан нысаналар) өзара әсерлерінің кемуі үшін экранның металдық қорғандарына орналастырылады. Экрандалған оралған жұп экрандалмағаннан едәуір қымбат, ал оны қолдану кезінде арнайы экрандалған ажыратқыштарды қолдану керек. ЕІАТІА 568 стандартына сай экрандалған оралған жұптың STP толқындық кедергісі стандарты бойынша 150 Ом+- 15% болуы керек. Сонымен қатар, экрандалған оралған жұптың толқындық кедергісі 100 Ом, бірақ мұндай жағдай өте сирек болады.
Экрандалмаған оралған жұптың сырткы электр магниттік кедергілерден қорғанысының аздығымен, сонымен қатар тыңдаудың қорғанысы аздығымен сипатталады. Тасымалданатын ақпаратты тартып алу байланыстық әдістің көмегімен, сонымен қатар кабель шығаратын электр магниттік өрістің радиолық түрде тартып алуына келтірілетін байланыссыз әдіс көмегімен де болуы мүмкін. Экрандалмаған оралған жұптың негізгі артықшылықтары - кабель сандарындағы ажырағыштардың өңделуінің жеңілдігі, сонымен қатар кабельдің басқа түрлерімен салыстырғандағы кез келген зақымдалуларды жөндеудің жеңілдігі. Қалған барлық сипаттамалары басқа кабельдерден де нашар. Мысалы, тасымалдаулардың берілген жылдамдығы кезінде сигналдың өшуі коаксиалды кабельдерге қарағанда жоғары. Егер аз кедергіден қорғанысты есепке алсақ, онда оралған жұп негізгі байланыс жолының едәуір аз (әдетте 100 м шегінде) екендігі түсінікті болады.

Коаксиалды кабель категориялары
ЕІАТІА 568 стандартына сай экрандалмаған оралған жұп (UTP) негізгі кабель 7 категорияға бөлінеді:
1-категориялы кабель - бұл мәліметтерді емес, тек қана әңгімені тасымалдауға арналған кәдімгі телефондық кабель (оралмаған сымдар жұбы). Кабельдердің берілген түрінің параметрлері өте көп (толқындық кедергі, өткізу жолағы, қиылысқан нысана).
2-категориялы кабель - бұл жиілік жолағы 1 МГ ке дейінгі мәліметтерді тасымалдау үшін арналған оралған жұптардан жасалған кабель. Кабель қиылысқан нысана деңгейіне тестіленбейді. Қазіргі кезде өте сирек қолданылады.
3-категориялы кабель - бұл жиілік жолағы 16 МГ ке дейінгі мәліметтерді тасымалдау үшін арналған кабель, ол бір метр ұзындыққа 9 орамдық сандардан тұратын оралған жұптан құрылады. Кабель барлық параметрлерге тестіленеді және оның толқындық кедергісі 100 Ом болады. Бұл - жергілікті желілер үшін стандартпен нұсқаланған кабельдердің өте жеңіл түрі.
4-категориялы кабель - бұл жиілік жолағы 20 МГц ке дейінгі мәліметтерді тасымалдау үшін арналған кабель. 3-категориядан айырмашылығы аз болғандықтан, сирек қолданылады. 4-категориялы кабель барлық параметрге тестіленеді және оның толқындық кедергісі 100 Ом болады. Кабель желілердегі жұмыс үшін ІЕЕЕ 802.5 стандарты бойынша өңделеді.
5-категориялы кабель - қазіргі кездегі жиілік жолағы 100 МГц-ке дейінгі мәліметтерді тасымалдауға есептелген ең мүлтіксіз кабель. Бір метр ұзындыққа кем емес оралған жұптан тұрады (бір пұтқа 8 орамнан). Кабель барлық параметрге тестіленеді және оның толқындық кедергісі 100 Ом. Оны Fast Ethernet және FDDI типті жоғары жылдамдықты желілерде қолдану ұсынылады
6-категориялы кабель - бұл жиілік жолағы 200 МГц-ке дейінгі мәліметтерді тасымалдау үшін арналған кабельдің түрі.
7-категориялы кабель - бұл жиілік жолағы 600 МГц ке дейінгі мәліметтерді тасымалдау үшін арналған кабельдің түрі.

Коаксиалды кабельдің негізгі түрлері
ЕІАТІА 568 стандартына сәйкес 3, 4 және 5-категориялы кабельдер үшін толқындық кедергі 1 МГц жиіліктен кабельдің ең жоғарғы жиілігіне дейінгі жиіліктік диапазонда 100 Ом +- 15% қамтуы керек. Стандартен бекітілген екінші маңызды параметр -әp түрлі жиіліктегі кабель бойынша тасымалданатын сигналдың ең жоғарғы өшуі. Шектіге жақын жиіліктегі өшу шамасы барлық кабельдер үшін маңызды, яғни кіші қашықтықтардағы сигнал да 10 және 100 рет әлсізденеді, ол сигналды қабылдағыштарға жоғары талаптар қояды.
Стандартпен анықталатын тағы бір спецификалық параметр - бұл өткізу жолының жақындау шегіндегі қиылысқан нысананың шамасы (NEXT - Near End Cross Talk).
Оралған жұптардың жалғануы үшін барлығына белгілі телефондарда (RJ-ll) қолданылатын, бірақ өлшемдері бойынша үлкен RJ-45 типті ажыратқыштар (коннекторлар) қолданылады. RJ-45 ажыратқыштардың 8 контактілері болады. Кабельге ажыратқыштар арнайы қосылған аспаптардың көмегімен жалғанады. Мұнда ажыратқыштың алтындатылған инелі контактілері әр сымның изоляциясын теседі, сондай-ақ, желілерінің арасына кіреді және сенімді де сапалы жалғануды қамтамасыз етеді.
Оралған жұптар жиірек мәліметтерді бір бағытта тасымалдау үшін, яғни "жұлдызша" және "сақина" типті топологияларда қолданылады. Поливинилхлоридті жамылғыдағы кабель (ПВХ, PVC) арзан және эксплуатацияның қолайлы шарттарымен салыстырыла жұмыс істейтін кабель үшін арналған; Телефонды жамылғыдағы кабель өте қымбат және эксплуатацияның қатал шарттарына арналған.
ПВХ-жамылғыдағы кабель тағы non-plenum, ал тефлонды жамылғыдағы кабель - Plenum деп аталады. Plenum термині осында желі кабелін орнату өте қолайлы болатын фальшеденнің немесе астындағы ілінетін төбенің үстіндегі кеңістікті білдіреді. Бұл көзден таса кеңістіктерге тефлонды жамылғыдағы кабельдерді төсеу өте ыңғайлы, өйткені ол ПВХ-жамылғыдағы кабельден гөрі нашар жанады және жану кезінде улы газдарды шығарады.
Стандарттармен қатаң түрде анықталмаған, біра желінің жұмыс қабілетіне айтарлықтай әсер ете алатын кез келген кабельдің тағы бір маңызды параметрі - бұл кабельде тараудың жылдамдығы, яғни кабельдегі сигналдың таралуының ұзындық бірлігі есебімен кідірісі. Қазіргі кездегі көптеген кабельдердің кідіріс шамасы 5 нсм-ді құрайды. Оралған жұп негізінде кабельге кіретін сымдардың әрқайсысы, ереже бойынша, изоляцияның өз түсіне ие болады, ол ажыратқыштың өңдеулігін, кабельдің соңы әр түрлі бөлмелерде орналасқан және аспаптар көмегімен бақылау қиын болған жағдайларда айтарлықтай азайтады.
Коаксиалды кабельдер. Коаксиалды кабель дегеніміз - бір-бірімен диэлектрик қабатымен (ішкі изоляциямен) бөлінген және жалпы сыртқы жамылғыға орналасқан орталық сым мен металдық қорғаннан құралған электрлік кабель.
Коаксиалды кабель жақын уақытқа дейін өте кең таралған, бұл оның жоғары кедергіге тұрақтылығымен, сонымен қатар оралған жұпқа қарағанда мәліметтерді тасымалдаудың жоғары рұқсат етілетін жылдамдығымен (500 Мбитс дейін) және тараудың үлкен қашықтықтарымен (1 км-ге дейін және жоғары) сипатталады. Оған желіні тыңдау үшін механикалық түрде жалғану өте қиын, ол сонымен қатар өте аз электр магнитті шығуларды таратады. Бірақ, коаксиалді кабельді өңдеу және жендеу оралған жұпқа қарағанда айтарлықтай қиынырақ, ал бағасы жоғары (оралған жұп негізгі кабельмен салыстырғанда 1,5-3 есе қымбат). Кабель соңындағы ажыратқыштарды орнату да қиын. Сондықтан қазір оны оралған жұпқа қарағанда сирек қолданады.
Коаксиалды кабельдің негізі "шина" типті топологиялы желілерде көп қолданылады. Мұнда кабель сандарында сигналдардың ішкі шағылысуын болдырмау үшін терминаторлар орнатылуы керек және терминаторлардың біреуі (тек қана біреуі) жерге қосылуы керек. Жерге қосылусыз металдық қорған желіні сыртқы электромагнитті кедергілерден қорғамайды және желімен тасымалданатын ақпараттың сыртқы ортаға шығуын төмендетпейді. Бірақ, қорғанды екі немесе одан да көп нүктелерде қосса, онда желілік жабдық қана емес, желіге жалғанған компьютерлер де істен шығуы мүмкін. Терминаторлар міндетті түрде кабельмен сай келуі қажет, яғни олардың кедергілері кабельдің толқындық кедергісіне сай келуі керек. Мысалы, 50 омдык, кабель қолданса, онда ол үшін 50 омдық терминаторлар сай келеді.
Коаксиалды кабель сирек "жұлдыз" және "пассивті жұлдыз" топологиялы желілерде қолданылады. Бұл жағдайда сәйкес келу мәселесі айтарлықтай жеңілдетіледі.
Кабельдің толқындық кедергісі қосарланған құжатталуда нұсқаланады. Жергілікті желілерде жиі 50 омдық (мысалы, RG-58, RG-11)және 93 омдық (мысалы, RG-62) кабельдер қолданылады. Телевизиялық техникада кең таралған 75 омдық кабельдер жергілікті желілерде қолданылмайды.
Коаксиалды кабельдің екі негізгі түрі бар:
1) жіңішке (thin) кабель, оның диаметрі 0,5см, иілгіш болып келген;
2) жалпақ (thick) кабель, диаметрі 1 см, иілгіш болып келген.
Жіңішке кабель жалпаққа қарағанда кіші арақашықтыққа тасымалдауға арналған, өйткені онда сигнал өту қатты өшеді. Бірақ жіңішке кабельмен жұмыс істеу қолайлы: оны әр компьютерге тез жалғауға болады, ал жалпақ - орналасу қабырғасында қатты бекітуді талап етеді. Жіңішке кабельге қосылу (байонетті типті BNC ажырағыштары арқылы) жеңіл және қосымша жабдықты талап етпейді, ал жалпақ кабельге жалғану үшін оның жамылғысын тесетін және орталық желімен қатар, экранмен байланыс орнататын арнайы едәуір қымбат құрылғыларды қолдану керек. Жалпақ кабель жіңішкеге қарағанда екі есе қымбат. Сондықтан жідішке кабель өте жиі қолданылады.
Коаксиалды кабельдің маңызды параметрі болып оның сыртқы жамылғысыныда типі есептеледі. Берілген жағдайда non-plenum (PVC), plenum кабельдері де қолданылады. Тефлонды кабель поливинилхлоридтіден қымбат. Әдетте, жамылғы типін оның боялуы арқылы айыруға болады (мысалы, PVC кабелі үшін Belden фирмасы сары түсті, ал тефлонды үшін қызғылт сары түсті колданылады).

Коаксиалды кабель сигналының таралу кідірісінің әдеттегі шамасы кабель үшін 5 нсм, ал жалпақ үшін 4,5 нс құрайды.
Коаксиалды кабель екілік экранмен нұсқаулы (бір экран екіншісінің ішінде орналасқан және бір-бірінен изоляцияның қосымша қабатымен бөлінген). Мұндай кабельдердің кедергіден қорғанысы күшті және әдеттегілерден шамалы қымбат тыңдаулардың қорғанысы болады.
Талшықты-оптикалық кабельдер. Талшықты-оптикалық кабель - бұл оптикалық диэлектрлік толқын енгізушілер бойынша ақпарат тасымалданатын тасымалдау жүйесінің түрі, сонымен қатар ол "оптикалық талшық" атауымен белгілі.
Коаксиалды электрлік кабельдің кабельдің құрылысы жеңіл және оптикалық кабельдің құрылысына ұқсас, бірақ орталық мысты сымның орнына жіңішке шыны талшық (диаметрі 1-10 мкм шамасында), ал ішкі изоляцияның орнына - жарықтың шыны талшық шегінен шықпауын қамтамасыз ететін шыны және пластиктік жамылғы қолданылады. Берілген жағдайда шекарадан коэффициенттері әр түрлі екі заттың шекарасынан жарықтың ішкі толық шағылысу режимімен жұмыс істейміз (шыны талшыққа қарағанда төмен). Кабельдің металдық қорғаны болмайды, өйткені сыртқы электр магнитті кедергілерден экрандау талап етілмейді, бірақ кейде оны қоршаған ортадан механикалық қорғаныс ретінде қолданады (мұндай кабельді брондық деп атайды, ол бір жамылғы астында бірнеше талшықты-оптикалық кабельдерді біріктіре алады).
Ешқандай сыртқы электромагнитті кедергі жарықты сигналды принцип бойынша зақымдай алмайды, ал бұл сигналдың, өзі принципті сыртқы электромагнитті шығуларды тудыра алмайды. Кабельдің мұндай типіне жалғану желіні рұқсатсыз тыңдау үшін практикалық түрде мүмкін емес, өйткені бұл кабельдің бүтіндігін бұзуды талап етпейді.
Мұндай кабельдің мүмкін өткізу жолағы кез келген электрлік кабельдердікінен жоғары шамаға 1012 Гц-ке дейін жетеді. Бұл бір оптикалық талшық арқылы секундына бірнеше терабит ақпарат ағынын тасымалдаудың потенциалдық мүмкіндігін береді. Талшықты-оптикалық кабельдің бағасы біртіндеп арзандауда. Бірақ берілген жағдайда бүтіндей алғанда желінің бағасын айтарлықтай арттыратын жарықтың сигналдарды электрлікке және керісінше түрлендіретін арнайы оптикалық қабылдағыштар мен таратқыштарды қолдану керек.

Жергілікті желілерде қолданылатын желіліктегі талшықты-оптикалық кабельдер сигналының өшуінің әдеттегі шамасы 0,32-0,3 дБкм құрайды, ол төменгі жиілікті электрлік кабельдердің көрсеткіштеріне сәйкес келеді. Бірақ талшықты-оптикалық кабель жағдайында тасымалданатын сигналдың жиілігі өскенде, өшу өте аз артады және жоғары жиілікте (әсіресе, 200 МГц-тен жоғары) оның артықшылықтары электрлік кабель алдында талассыз. Аз өшу 100 км-ге созылған ретрансляциясыз бөлінген түзулер салуға мүмкіндік береді. Талшықты-оптикалық кабельдердегі сигналдың таралуының кідірісі өте көп тараған кабельдер үшін 4-5 нсм құрайды. Бір өткізгіштік қасиет есебіндегі мысты кабельмен салыстырғанда аз салмақты және аз көлемді болып келеді
Олардың бастысы - өңдеудің жоғары қиындылығы (ажырағыштарды орнату кезінде микронды дәлдік болуы керек, шыны талшық сынығының дәлдігінен және оның жылтырының дәрежесінен ажырағыштықтың өшуіне байланысты). Ажырағышты орнату үшін дәнекерлеу немесе шыны талшықтағындай жарықтың сыну коэффициенті бар арнайы гельдің көмегімен желілеу. Сондықтан талшықты-оптикалық кабель жиірек екі жақ соңында керекті типті ажырағыштар орналасқан түрлі ұзындықты алдын ала кесілген кесектер турінде сатылады.
Коаксиль кабельдер арқылы сигналдардың таралуын рұксат етсе де (ол үшін арнайы 2-8 каналға) таратқыштар шығарылады), ереже бойынша, оларды бір қабылдағыш және бір таратқыш арасында, бір бағытта ғана мәліметтерді тасымалдау үшін қолданады.
Коаксилдық кабельдер микрофондық әсер деп аталатын механикалық әсерлерге (ультрадыбыс) сезімталды болып келеді. Оны азайту үшін жұмсақ дыбысты жұтқыш жамылғыны қолданады. Талшықты-оптикалық кабельдерді тек "жұлдызша" және "сақина" топологиялы желілерде қолданады. Берілген жағдайда сәйкестіктің және жерге қосудың ешқандай мәселелері жоқ. Кабель желі компьютерлерінің идеалды гальваникалық бастауларын қамтамасыз етеді.

.
Бұл типтер арасындағы негізгі ерекшеліктер кабельдегі жарық сәулелерінің өтуінің әр түрлі режимдерімен байланысты.
Бірмодалы кабельде практикалық түрде барлық сәулелер бір жолмен өтеді, нәтижесінде қабылдағышқа бір уақытта жетеді және сигналдардың пішіні зақымдалмайды. Бірмодалы кабельдің орталық талшықтың диаметрі 8-10 мкм және жарық толқынының ұзындығымен салыстыруға келеді (1300 мкм толқын ұзындығымен жарықты береді).

Бұл жағдайда сигналдың дисперсиясы және шығыны өте маңызды емес, ол көпмодалы кабельді қолдану жағдайындағыдан гөрі сигналдарды өте үлкен қашықтықтарға тасымалдауға мүмкіндік береді. Бірмодалы кабельдер үшін жарық толқынының талап етілетін ұзындығымен ғана пайдаланатын лазерлік қабылдағыш- таратқыш қолданылады. Мұндай қабылдағыш-таратқыштар қымбат және ұзаққа шыдамайды. Көпмодалы кабельде жарық сәулелерінің траекториясы көрінетін шашырау бар нәтижесінде кабельдің қабылдау соңында сигнал пішіні зақымдалады. Орталык талшықтың диаметрі 50 және 62,5 мкм, ол тасымалдаудың толқын ұзындығынан үлкен болады.

Коаксиалды кабельдің негізгі санаттары

* RG-11 және RG-8 - тиісінше қалың ... жалғасы
