5. Бөлім. Еңбек қоргау

5. 1. Автоматтандыруды объекттік сипаттау.

Дипломдық жобадада "Құмкөл" мүнайгаз кенорнының 1 деңгейлі алдын - ала су тастау қүрылғысын автоматтандыру жүйесін түрлендіру жоғары сенімділікті және сенімді адам машина жүйесін қазіргі уақыттағы ақпаратты технология мен программаланатын контроллердің кәсіпорындық базасында басқару мен бақылауды енгізу жүргізіледі. 1 деңгейлі АСТҚ автоматтандыру түрлендірілген жүйесі келесідей өндірістік шаруашылық көрсеткіштерді жақсартады:

басқару жеделдігі;

еңбек өнімділігі;
оперативті қызметкерлер мен жабдықтьщ жұмысының ырғақтылығы;

Ақырында 1 деңгейлі БСЖҚ ТП басқару орнықтылығына әсер етеді, ол дегеніміз апаттық жағдайды болдырмау мүмкіндігінің болуы.

Автоматтандыру объектіне келесі технологиялық жабдықтар жатады: С-301 1-сатылы мұнайгаз айдағышы; СГ-301 1-сатылы газ айдағышы; П - 301 пеш (2 дана) ; КДФТ ақырғы фаза бөлгіш (айырғыш) ; Депульсатор.

Мұнайгаз эмульсиясынан үш фракция бөлінуі 1 деңгейлі БСЖҚ тағайындалуы болып табылады:

- мұнай; газ;

- су және содан кейінгі мұнай қыздыру С - 301 ден және П - 301 құбырлы қыздырғыш пешіндегі ақырғы фаза бөлгіш АФБ түседі, әрі қарай өнім 1 деңгейлі ТП 2 деңгейлі АСТҚ-ға неғүрлым терең судан және газсыздандыруға түседі.

"Құмкөл" мұнайгаз кенорнының 1 деңгейлі БСЖҚ қағидалы технологиялық сұлбасы суретте көрсетілген.

Пайдалану процесінде ұйымдастырылмаған көздерден атмосфераны ластау жүреді, көбінесе аппаратураның тығыз еместігінен, тығынды реттеуіші сақтандырушы арматурада, сол секілді сиымдылықтан булануы сонымен қатар пісіру аудандарында. Сонымен қатар ластанушы заттарды тастаудың ұйымдастырылған кедергі бар: мұнай қыздыру пешінің құбырынан, апат жағдайында ілеспе газды жағып жіберетін алаудан. Сонымен қатар атмосфераға қатты бөліктерді, күкірттік ангидрит, көміртегі оксиді, азот оксиді және көмірсутектер сонымен қатар соғырлым қажағыш -санитарлық көзқарастан ластағыш - күкіртсутек.

Қарапайым жағдайда БСЖҚ пайдаланғанда қүрамындағы атмосфералық ауадағы ластаушы заттар ПӘК есептейді. С - 301, КДФТ (АФБ), П - 301 аудандарында 1 деңгейлі БСЖҚ экологиялық жағдайы туралы түрақты ақпарат алу мақсатымен атмосфералық ауаның қүрамьш анализдеуші аспап қүрылған, барлық технологиялық параметрлермен газ қүрамына мониторинг жүргізілген. Талаптарға сәйкес техника қауіпсіздігін газдың қүрылғылар ауданындағы жарылысқауіпті концентрацияға дейін анықтайды, ол туралы операторға хабар беріледі және технологиялық процесті жүргізетін қызметкерлер ережелерге сәйкес іс шаралар жүргізеді. БСЖҚ территориясы ПУЭ сәйкес В-Іг зонасының жарылыс қауіпті класс зонасына жатады. Ол жерде жарылғыш қоспалар жанғыш газды ауамен қарапайым пайдалану кезінде жарылыс қауіпті болмайды, тек ақаулар нәтижесінде болуы мүмкін болатын В, С. В - класты өрт болатын осыған қатысты түтану көздерінің пайда болуын тоқтататын келесі шараларды қарастырамыз:

жарылу қауіпті зона класына сәйкес жарылу қауіпті аймақта орналасқан жабдықтарды жарылудан сақтау деңгейі;
электрлік сымдар мыс желілі кабельмен орындалған;
датчиктер шоқ қауіпсіз барьер арқылы қосылды;

"Құмкөл" мұнайгаз кенорнының 1 деңгейлі БСЖҚ қағидалы технологиялық сұлбасы суретте көрсетілген.

Сонымен қатар атмосфераға қатты бөліктерді, күкірттік ангидрит, көміртегі оксиді, азот оксиді және көмірсутектер сонымен қатар соғырлым қажағыш -санитарлық көзқарастан ластағыш - күкіртсутек.

жарылу қауіпті зона класына сәйкес жарылу қауіпті аймақта орналасқан жабдықтарды жарылудан сақтау деңгейі;

электрлік сымдар мыс желілі кабельмен орындалған; датчиктер шоқ қауіпсіз барьер арқылы қосылды;

Хабарлағыш өрт өткізбейтін қабатта жарылыстан қорғауды орындауға арналған, түтін пайда болысымен және температура жоғарылағанда іске қосылады.

Қауіп туралы сигнал түскенде өрт туралы белгі беру жүйесінен автоматты түрде өрт сөндіру жүйесі қосылады және қауіп сигналы оператор технологтың жүмыс станциясына әсер етёді.

Сөндіру әдісі - жоғары қабатты, ПҚ "Аккорд" жиынының өрт сөндіруші көбікті қолдану арқылы. Алаудың өршуін болдырмас үшін технологиялық аппараттарда сүйық сақтандырғыш тиек секілді от шектегіштер орналастырылған. өрт сөндіруші жиындар БСЖҚ технологиялық аппараттарының әрқайсысында орналасқан. өрт сөндіру нормасына сәйкес пеш ауданында бастапқы өрт сөндіру жабдықтары қарастырылған: ОХП-10 (ОП-5) құрылғысымен бірге - өрт сөндіргіш, қүмы бар жәшік (0. 5 м ³ ) .

Оператор бөлімшесіБСЖҚ технологиялық аппаратына қатысты бағыты бар желдің бағытына қарай орналасқан, ол зиянды заттарды шығару көзі болып табылады. Оператор бөлімшесінің ғимараты 6х12м. Сыртқы және ішкі бөлімшесінде пайдалану үшін -50° С-тан +60° С-ға дейін қарастырылған ғимарат сыртынан қалыңдығы 1метр мырышталған сайдингпен қапталған, ол жеңілдетілген металл кескінге жапсырылған, санузел бөлімі де сапалы пластикпен қапталған: едендерге ленолиум төселген және жылуландырылған. Еден астынан ылғалдылық әсеріне мырышталған жабу кермегі жол бермейді.

Оператор бөлімшесінің жабуы да мырышталған жабу кермегінен жасалған. Терезелер мен есіктер металлопластикті блоктар мен жылы пакеттерден жасалынған. Оператор бөлімі ішінен ұзындығы 5. 6 метр, ені 5. 4 метр, биіктігі 27 метр ақ түсті шаңырақ, ашық түсті қабырға, терезеге ақ түсті жалюз ілінген.

Оператор бөлімшесін жарықтандыру үшін газоразрядты люминесцентті лампалар ЛДЦ қолданылады. дүрыс жарықтандыру 15 Вт қуатты Ф _п =50лм жарық ағынымен, бірқатарға тізілген, бөлмеде көлденеңінен орналасқан, олардың арасы 1. 41 метр және қабырғаға дейінгі қашықтық 1. 64 метр.

Бөлменің ауасын тазалау үшін ІЖІҒЬАГО. италияндық фирмасының SUА-0151 кондиционері қолданылады.

Оператор бөлімі бірнеше бөлекжайларға бөлінген. Операторлар залында екі автоматтандырылған орын орналасқан. Сонымен қатар қалқанды БӨА және бақылау қалқаны, қоректік қалқан, душ және т. б. жабдықтар және ПУЭ және П сәйкес ғимаратты жобалау бойынша және ЭЕМ үшін бөлме бар. Оператор технолог жұмыс орнында (ОТЖО) қолданылады:

-Ақпаратты өз бетімен қолдану жағдайының кескіні (монитор, белгі беру жабдықтары және т. б. ) ;

-Басқару және ақпаратты енгізу жабдықтары (монитор басқару пернелері, жеке басқару органдары және т. б. ) ;

-Байланыс және ақпарат беру құрылғылары (модемдер, телефондар, аппараттар мен рациялар) ;

-Құжаттандыру және ақпаратты сақтау құрылғылары (теру құрылғылары) ;

-Көмекші жабдықтар (техниканы ұйымдастыру жабдықтары, ақпаратты алып жүретін сақтандырғыш, жергілікті жарықтандыру құрылғылары) .

Оператиордың жұмыс станциясы, толығымен, Реntium IV базасындағы ЭЕМ-дан (Р 42. 8 ОНz; 1 ОВ КАМ; 80 ОВ НББ; 1. 44 ҒББ; 52хСD-RОМ; 64 МВ VIDЕО; 10/100 МЪіt Еthernet; Sound; Моus; Кеуboard) с "19" - сұйықкристалды дисплейден түсті LСD монитордан, ТҒТ столдан UL 1950/IР20, тиімді рұқсаты: 1280 х1024 нүкте, 30-97 КГц, масштабталатын кескін экрандық меню көмегімен параметрларді реттеу тұрады.

5. 2. 2. Табиғи жарықталу.

Табиғи жарықталу өзіндік спектрлік жиыны бойынша табиғи жарықталу сыртқы қабырғадағы жарықтық тесіктер арқылы жарықталатын терезе қапталдық, жоғары, жарықтық жабын тесіктер және фонарь арқылы орындалатын жарық және аралас жоғары және қапталдық.

Кішігірім бөлмеде бірқапталды табиғи жарықталуда бөлменің сипаттық тілігінде тік жазықтың қимасында орналасқан және қабырғадан 1 метр қашықтықтағы жұмыс шартының үстінде жарық тесіктерінен бірнеше әрі орналасқан нүктедегі минималды шамасы дұрысталады. (СНиП П-4-79 ) сәйкес "табиғи және жасанды жарықталу", ал екі жақты қапталдық жарықталуда - бөлме ортасындағы нүкте орын алады. КЕО - табиғи жарықталу қатынасы, бөлме ішіндегі берілген жарықтың кейбір нүктесінде орындалатын аспан жарығы (қатысты немесе шағылудан кейін) сыртқы көлденең жарықталу шамасына, толығымен ашық әуе жарығымен орындалады.

5. 2. 3. Табиғи жарықталу есебі.

Табиғи жарықталу есебі жабықтық тесіктер ауданын анықтауда жатыр. БСЖҚ оператор бөлімшесі жарықталған қапталдық тесік ауданын есептейміз және БСЖҚ оператор бөлімшесін табиғи жарықтың сәйкес нормасын тексереміз.

Жарықтың тесік аудандарын анықтаймыз:

(1)

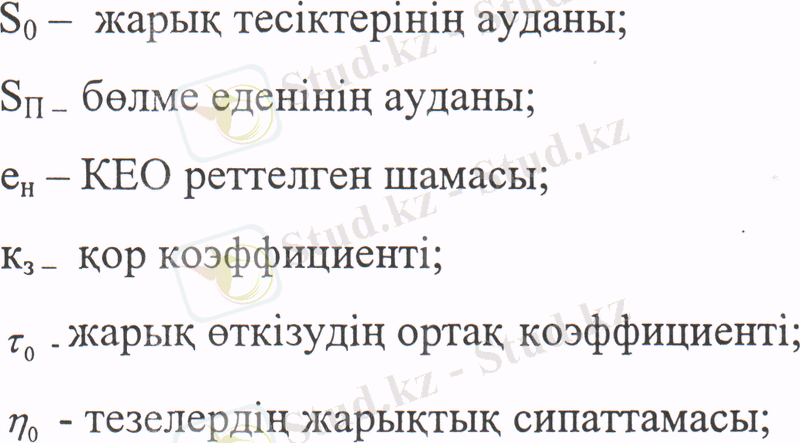

Мұндағы

r, - жарыққа байланысты қапталдық жарықталу бойынша, бөлменің

жорары қабатынан түскен КЕО көтерілуін есептейтін коэффициент. К ₃ . д. - қарсы тұрған ғимараттардың салдарынан терезенің көлеңкеленуін есептейтін коэффициент.

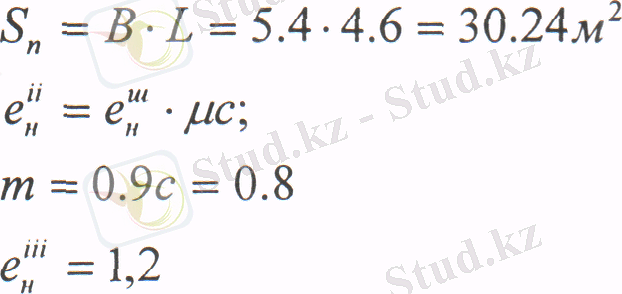

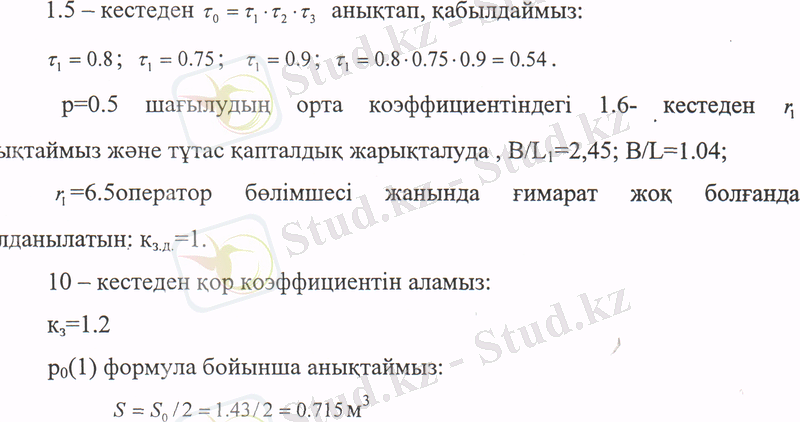

11-19 - кестелерді қолдана отырып, барлық құрайтын шамаларды анықтаймыз:

ұзындықтың теңдікке қатынасы бойыншасы L/В=1. 04 1. 3 - кестеден анықтаймыз және В/L=2, 45, h ₁ =1. 2+1=2. 2 м 1. 2 метрден басталады.

онда бір терезенің габориттері - ені - 0. 715м және биіктігі Н=1 м нәтиже миниалды жарықталуға сәйкес келеді және бірнеше үжен өлшемді үлкен терезелер орнатуға рүқсат беріледі, сонымен қатар стандартты өлшемді терезелерде таңдалады. Оператор бөлімшесінде ені В=0. 8м және биіктігі Н=1 м өлшемді екі терезе орналастырылған, осындай терезе нормаланған КЕО шамасын қамтамассыз ететіні белгілі, ол дегеніміз жарықтандыру нормасына сәикес келеді.

5. 3. Оператор бөлімшесінің микроклиматын талдау.

5. 3. 1. Микроклиматтық шарттың адам ағзасына әсері.

Ұсынылған шамадан микроклиматтық шарттардың бөлек параметрлерінің ауытқуы жұмыс қабілеттілігін төмендетеді, адамның жағдайын нашарлатады, аурушаңдылыққа әкелуі мүмкін.

Ауа температурасы адам жағдайы мен оның нәтижесіне қатты әсер етеді. Төмен температура салқын тию, тұмау ауруларына әкелуі мүмкін, жоғары температура тершеңдікке және жұмыстың төмендеуіне әкеледі.

Осындай фактор әсетінен оператор көңілінен айырылады, ақырында апатқа әкелуі мүмкін.

Ауадағы жоғары ылғалдылық өкпе мен тере\ідегі ылғалдылық булануын қиындатады, ол ағзаның термореттеуіне әкеледі, адам жағдайының нашарлауына және жұмыс қабілеттілігінің төмендеуіне әкеледі. Адамдағы қатысты ылғалдылықтың төмендеуіне жоғары демалу жолдарының сілекейлі қабат класында құрғақтыққа сезу пайда болады.

Ауа қозғалысының жылдамдығы да микроклимат құруда негізгі рөл ойнайды. 36 °С төмен болмайтын ағын адам ағзасына жеңілдеуші әсер тигізеді, ал 40 °С жоғары температура жайсыз.

5. 3. 2. Кондиционерлеу жүйесінің есебі.

Оператор бөлімшесінің микроклиматының көрсеткіштерін есептейміз және оператор бөлімшесін кондиционерлеу жүйесін құрамыз. Әрекет етуші оператор бөлімшесінің есептеу нәтижесімен салыстырамыз.

5. 3. 2. 1. Температура әртүрлілігі нәтижесіндегі жылу түсу мен жылу жоғалту.

Температура әртүрлілігі нәтижесінде берілген жылу мөлшері (2) теңдеу арқылы анықталады:

мұндағы: Vпан- бөлме көлемі, м3; Vпан =10*5. 4*2. 7=145. 8 м2

х ₀ - меншікті жылу сипаттамасы х _о =О, 42 Вт (м ³ * °С )

t _нрасч, t _врасч - ішкі және сыртқы температура;

t _нрасч = + 30 ⁰ С, t _врасч = + 21 ⁰ С

Q _огр 145, 8 · 0, 42 · (30 - 21) 551, 124 Вт

5. 3. 2. 2. Әйнектен күн сәулесі арқылы жылу түсу.

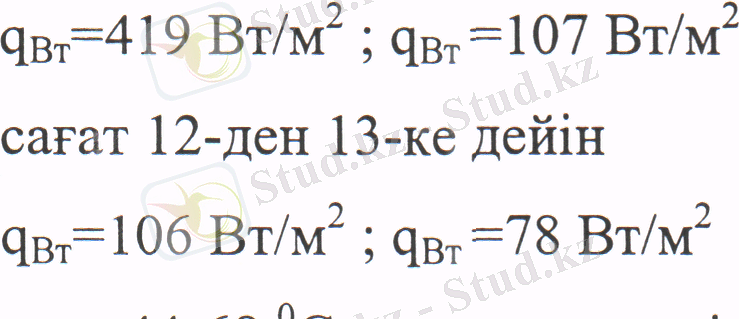

Оператор бөлімшесінің терезелері оңтүстік - шығыс жағында орналасыды. 5-кестеден түске дейінгі тіке және шашыранды радиацияның шамасын анықтаймыз:

Сағат 9-дан 12-ге дейін:

6-кестеден 44-68 °С диапазон кеңдігіндегі металл қаптағыштағы екілік әйнектеу үшін

9-10 кезең және 13-14 сағатқа дейінгі

14-15 кезең және 19-20 сағатқа дейін

Әйнектің аз ғана ластану коэффициентін 7-кестеден аламыз: к ₂ =0. 9. Әйнек арқылы күн сәулесінен берілетін жылу мөлшерін анықтаймыз:

5. 3. 2. 3. Адамдардан жылу бөліну.

Адамнан бөлінетін жылу сезілетін нақты және ауаға берілетін бөлмені конвекция және өкпе мен теріден дымқылды буландыруға кеткен жасырын жасырын жылудан жиналады.

t _нрасч = +30 °С болғанда оператор бөлімшесінде адамдардан бөлінетін нақты жылудан 8-кестеден табамыз. Оператор бөлімшесінде барлық уақытта

екі оператор болады. Бір ер кісі 51 Вт нақты жылу бөледі, онда жылу бөліну кестені құрайды:

Q ^я _л = 51 · 2 = 102 Вт

Ал ортақ жылу:

Q ^о _л = 102 · 2 = 204 Вт

Оператор бөлімшесіндегі адамдардан бөлінетін дымқыл мөлшерін анықтаймыз және екі окис көміртегінің t _нрасч = +30 °С болғанда 9-кестеден аламыз. Дымқылдық бір адамнан -75 г/сағ.

Көміртегінің екі окис - 45 г/сағ. Оны екі оператор үшін дымқыл мөлшері құрайды: W = 2*75=150 г/сағ.

Көміртегінің екі окисі: СО ₂ =2*45=90 г/сағ.

5. 3. 2. 4. Жарықтандырғыш аспаптардан және жабдықтардан жылу

бөліну.

Шамдардан жылу бөліну келесі (3) формуламен анықталады

мұндағы: N _осв - шам құатылығын реттеу, N _осв = 30 Вт

ή - электр энергиясының жылуға өту коэфициенті. ή = 0, 6 люминесцентті шам үшін.

F _пол - бөлме еденінің ауданы, F _пол = 54 м ²

Бөлмеде оргтехниканы табу есебінен жылу ағынын есептейміз. Орташа есеппен 1 компьютерге толық жинақта - 300 Вт деп аламыз. Онда 6 компьютерге, оператор бөлмесінде орналасқан, жылу бөліну құрайды:

Q _орг = 300 * 6 = 1800 Вт

5. 3. 3 Бөлменің жылудымқылды балансы

Дымқылды байланыстың салдарынан берілетін таза ауа мөлшерін анықтаймыз (4) .

G = W _Σ / (d _п - d _{п p} )

Мұндағы: W _Σ - бөлмеге бөлінетін дымқылдың қосынды мөлшері

W _Σ =150г/сағ.

Дымқыл бөліну көзі адам болғандықтан және басқа ылғал көзі (болмағандықтан) жоқ.

dп, dпр - ағындағы және бөлмедегі ауа дымқылындағы Іd диаграмасының көмегімен Графоаналитикалық әдіспен d _п , dпр құрағыштарын табамыз. Ауаның бастапқы жағдайын сипаттайтын мәліметтерді Қызылорда қаласының шартына жазамыз:

Параметрлік қысым -950 Па;

Жылдық жылы кезеңдегі температура - 1=+ЗО°С;

Ауа энтальпиясы 1=54. 4 кДж/кг

І- диаграммасында 1=54. 4 кДж/кг және 1=+ЗО°С болғандағы нүктені белгілейміз. Осы нүктеден d= соnst сызщығы бойынша түзуді процесс бағытымен қилысқанша екінші нүктеге дейін жоғары созамыз. Ол сі=9, 32/кг, 1= 95 кДЖ/кг, 1=+34°С дымқыл құрамындылыққа сәйкес келеді.

Екінші нүкте арқылы бұрыштық коэфициентті прoцесс сәулесін 36°С изотермиясымен қилысқанша жүргіземіз.

Бөлмені кондиционерлеу үшін өте дәл жүйе қолданылады. Ол

температура және ылғал бойынша парамертлерді ұстап тұру үшін арналған. Суық өндіргішті және қор есебінде жылу мен дымқылдығының

сіңірісу бар ауа шығымы бойынша кондиционер таңдаймыз.

Оператор бөлімшесіндегі жылу бөліну Q = 36722 кВт құрайды, бір жұмысшыға 60м ³ /сағ есебінен қажетті ауа мөлшерін аламыз, сонымен бірге 1 сағ екі рет ауа алмасу қамтамасыз етілуі қажет, ЭВМ үшін ғимарат епн бөлмені жобалау СН512-78 сәйкес.

Сонымен, дайындалған ауданы жоғары берілісті 8Ш - техникалық сипатты кондиционер таңдалады.

Ауа шығыны - 1040 м ³ /сағ

Суық өңдіргіштігі - 5, 9 кВт

Дымқылдандыру - 1, 5 кВт

Оператор бөлімшемінің микрокиматын анықтайтын мәліметтерді жазып аламыз, мәліметтерді жасалынған есептеулерден сонымен қатар басқару объектісінің техникалық құжаттарынан аламыз.

оператор бөлімшесіндегі ауа температурасы t = 21°С оператор бөлімшесіндегіден бөлек температура t = 30° С қатысты дымқылдық у = 45°

0, 3 м/с кем емес ауа қозғалысынң жылдамдығы

бөлме ауасының шаңдануы 0, 75 мг/м ³ аспайды.

Оператор бөлімшесінде зиянды заттар әсері жоқ, себебі ол қауіпсіз жерде орналасқан.
