113 МВт жүктемемен электр желісінң есептелуі


Пән: Электротехника
Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 31 бет
Таңдаулыға:

Аннотация

113 МВт жүктемемен электр желісінң есептелуі бойцынша берілген тапсырманы есептеді.

Ең бірінші 6 нұсқада сұлба сызылды. Берілген жүктеме бойынша әр ұосалқы станцияларда трансформаторды таңдады. Оны таңдап болған соң тіреуіштер, сымдар таңдалды.

Әр нұсқаны тексеру арқылы шығарылғанды тексерді. Орынбасу сұлбасын қарастырыпа шығарылды.

Максимал, минимал, апаттық режимдерде әр қосалқы станцияда шығарылды. Содан технико-эконимикалық салыстыру есебін шығарды және тиімді нұсқасы таңдалды.

Апаттық режимде қуаты көп қоректендіру көзінің істен шығып қалуын есептеді. Одан кейін тарамның жоғарғы жағындағы кернеуді анықталды, максимал, минимал, апаттық режимдерде шығарылды.

Ең соңғы РПН кернеуді реттеу тәсілдері таңдалды.

Кіріспе

Энергетика (немесе энергетикалық шаруашылық) қазіргі түсінік бойынша - бұл
өндiрiс, қайта өңдеу, түрлендiру, сақтау, транспорттау, тарату және энергияньң және
энергетикалық ресурстардьң барлық түрлерiн пайдалану. Жақын болашақта энергетика
саласы электрмен қамтамасыз етудi ортақлықтандыру болып саналады. Бұл тенденция, дүние
жүзiндегi мемлекеттердегi энергетикалық ресурстарды пайдалану ерекшелiгi мен нақты
көптеген ерекшелiктерiне қарамастан, баршаға тән. Ол өте жеңіл және экономикалык
тұрғыда басқа энергия түрлерiне (жылу, механикалық, жарықтық т. б. ) түрлендiру арзан
болып келедi.

Электр желi деп - электр энергиясын жеткiзу мен тұтынушыларға тарату үшiн,
қосалқы станциялардан, тарату құрылғылардан, ток желiлерiнен, әуелі желi және кабельдi
желілердан тұратын электр құрылғылардьң жиынтығын айтады.

Электр желінің негiзгi кызметі болып тұтынушыларды электр энергиясымен
қамтамасыз ету болып табылады. Ал екiншi кызметі электр энергияны өндiретiн жерден
тұтыншыларға жеткізу. Электр желiлерi электр қабылдағыштарды және тұтынушыларды
ортақ ток көзiне байланыстыру кызметін де аткарады. Бұл мәселен: электр
қабылдағыштар мен тұтынушылардьң үлкен территорияда орналасуы мен олардьң көп
болуына байланысты орындау қиынға соғады.

Электр желілердің конфигурациясы графикалық мүмкiндiктерге, тарату мен
энергия көздерiне байланысты дамиды. Бұл міндеттемелердің әртүрлілігі мен күрделiлiгi
әр түрлi қасиеттерге ие болатын сұлбалардьң көп болуына әкеліп соғады. Желінің
сұлбасы территорияда орналасқан тұтынушылардың бәрін коплектi электр тогымен
қамтамасыз ету мақсатында территорияны максималды түрде қамти отырып салынуы
керек.

Электр желiлерiне қойылатын негiзгi талап - бұл тұтынушыларды электр тогымен
сенiмдi қамтамасыз ету мен электр энергияньң талапқа, сапага сай болуы тиiс. Бірақ
электр желілердің кұрылысын арзандатуга да тырысқан жөн, яғни жоғары экономикалык
шешiмдермен қамтамасыз ету керек.

Әдетте, бастапқы орында қоректендіру сенімділігінің міндеттері мен электр энергияның сапасы алынады.

Сенiмдiлiк, сапалық және экономикалык сұрақтардың рационалды болуы электр
системалар мен желiлердегi инженерлiк салада манызды мiндеттемесi болып табылады.

Электр тарамньң сұлбасын таңдау параллель түрде 5-10 жылға арналған кернеумен
бiрге таңдалынады және косалқы станциялардьң орналасуыньң аныктауында, олардьң
арасындағы байланыс пен қосалқы станциялардьң принципиалды сұлбаның бастапқы
ұйымдacтыpyындa түйінделеді.

Электр тарамдардьң сұлбасын тандау 5-10 жылға кернеудi таңдаумен қатар
жүредi және қосалқы станцияларда анықтау, олардьң арасындагы байланысты және
қосалқы станциялардьң принципиалды сұлбасын бастапқы ұйымдастыруда болып
табылады.

Жүктемелерді жайғастырудыдың ІV нұсқасын қарастырамыз.

L І =L А-2 + L 2-3 + L 3-1 + L 2-1 =2, 5·15·1, 7+3, 5·15+3·15+3, 7·15=

55, 5

63, 7+52, 5+45+55, 5=171, 7 км

45

L ІІ =L А-2 + L 2-3 + L 3-1 =2, 5·15·1, 7+3, 5·15·1, 7+3·15·1, 7=

63, 7+89, 2+76, 5=229, 4 км

L ІІІ =L А-2 + L 2-1 + L 3-1 + L 3-А =2, 5·15+3, 9·15+3·15+3·15=

37, 5+58, 5+45+45=141км

L ІV =L А-1 + L А-2 + L А-3 =4, 4·15·1, 7+2, 5·15·1, 7+3·15·1, 7=

63, 7+92, 4+76, 5=232, 6 км

L V =L А-3 + L А-2 + L 2-1 =3·15·1, 7+2, 5·15·1, 7+2, 7·15·1, 7=

76, 5+63, 7+68, 8=209, 05 км

L =L А-3 + L А-2 + L 2-1 + L А-1 =3·15·1, 7+2, 5·15+2, 7·15+4, 4·15=

76, 5+37, 5+40, 5+66=220, 5 км

Берiлген жүктеме бойынша әр қосалқы стансаларда трансформатор тандау

Электр тарамдары трансформатормен бiрге есептегенде, трансформаторлар орын
басу сұлбасында активтi R тp және Х тр реактивті кедергiлермен және бос жүрiс Р х жоне Q x
шығынымен ауысатын активтi мен реактивті өнiмдiлiгiмен аныкталады.

25 МВА бастап трансформаторлардың орамдарын тарамдалган етiп дайындайды.

Бұл орамдар к. т. тогын екі есеге дейiн азайта алады.

Одан басқа, тарамдалған орамдардың болуы электр тарамындағы кернеудің лезде
айнымалы жүктеме мен синусойдалы емес кернеудің басқа жүктемелерге кері әсерін
төмендетуге мүмкiндiк бередi.

Бұл трансформаторлар екі режимде жұмыс істеуі мүмкін.

Тұйықталмаған тарамды 1 қосалқы станция үшін трансформатор таңдау

S т р = Р 10 cos φ 𝓀 ж ү к = 45 0 , 87 0 , 7 = 36 , 2 [ М В т ] S_{тр} = \frac{Р_{10}}{\cos\varphi} \bullet \mathcal{k}_{жүк} = \frac{45}{0, 87} \bullet 0, 7 = 36, 2\ \lbrack МВт\rbrack

1-кесте

Түрі
S тр
РПН
Кернеу
U к %
P қт
P 0
І 0 %
ЖК
ТК
Түрі: ТРДН-4/220
Sтр: 40
РПН: ±8×1, 5%
Кернеу: 230
Uк%: 11
Pқт: 12
P0: 170
І0%: 50
0, 9
  1. Тармдалған орамдар паралелль жұмыс істейді, сол кезде тарнсформаторлар қарапайым екі орамды трансформаторлар қызметін атқарады.
  2. Орамдар бөлек жұмыс істейді, сол кезде үш орамды болып есептелінеді.

R т p = Δ P қ т U 2 н а қ 10 3 S 2 T P = 170 230 2 10 3 40 2 = 5 , 6 [ O м ] R_{тp} = \frac{\mathrm{\Delta}P_{қт}{{\bullet U}^{2}}_{нақ}}{{10^{3} \bullet S^{2}}_{TP}} = \frac{170 \cdot 230^{2}}{10^{3} \cdot 40^{2}} = 5, 6\ \lbrack Oм\rbrack

X т р = U k % U 2 н а қ 100 S т p = 12 230 2 100 40 2 = 3 , 9 [ O м ] X_{тр} = \frac{U_{k}\% \bullet {U^{2}}_{нақ}}{100 \bullet S_{тp}} = \frac{12 \bullet 230^{2}}{100 \bullet 40^{2}} = 3, 9\lbrack Oм\rbrack

S 10 = P 10 cos φ = 45 0 , 87 = 51 , 7 [ М B A ] S_{10} = \frac{P_{10}}{\cos\varphi} = \frac{45}{0, 87} = 51, 7\ \lbrack МBA\rbrack

Q 10 = S 10 2 P 10 2 = 51 , 7 2 45 2 = 25 , 4 [ М B a p ] Q_{10} = \sqrt{S_{10}^{2} - P_{10}^{2}} = \sqrt{{51, 7}^{2} - 45^{2}} = 25, 4\ \lbrack МBap\rbrack

Δ P 10 = P 10 2 + Q 10 2 U 2 R т p 2 = 45 2 + 25 , 4 2 230 2 5 , 6 2 = 0 , 14 [ М В т ] {\mathrm{\Delta}P}_{10} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet \frac{R_{тp}}{2}\ = \frac{45^{2} + {25, 4}^{2}}{230^{2}} \bullet \frac{5, 6}{2} = \ 0, 14\ \lbrack МВт\rbrack

Δ Q 10 = P 10 2 + Q 10 2 U 2 Х т p 2 = 45 2 + 25 , 4 230 2 3 , 9 2 = 0 , 09 [ М В т ] {\mathrm{\Delta}Q}_{10} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet \frac{Х_{тp}}{2} = \frac{45^{2} + 25, 4}{230^{2}} \bullet \frac{3, 9}{2} = 0, 09\ \lbrack МВт\rbrack

Δ P 0 = P 0 1000 2 = 50 1000 2 = 0 , 1 [ М В а р ] {\mathrm{\Delta}P}_{0} = \frac{P_{0}}{1000}\ \bullet 2 = \frac{50}{1000}\ \bullet 2 = 0, 1\ \lbrack МВар\rbrack

Δ Q μ = I 0 S т р 100 2 = 0 , 9 40 100 2 = 0 , 72 [ М В а р ] {\mathrm{\Delta}Q}_{\mu} = \frac{I_{0}S_{тр}}{100}\ \bullet 2 = \frac{0, 9 \bullet 40}{100}\ \bullet 2 = 0, 72\ \lbrack МВар\rbrack

P 10 + j Q 10 P_{10}' + {jQ}_{10}' =(P 10 +∆P 10 ) +j(Q 10 +∆Q 10 )

(45+0, 14) +j(25, 4+0, 09)

45, 14+j25, 49

P 10 + j Q 10 P_{10}^{''} + {jQ}_{10}^{''} =(P' 10 +∆P 0 ) +j(Q' 10 +∆Q μ )

(45, 14+0, 1) +j(25, 49+0, 72)

45, 24+j26, 21

C:\Users\Бекназар\Desktop\КУРСАВОЙ\нурлыайым\рис\Новый рисунок (1).png

U 10

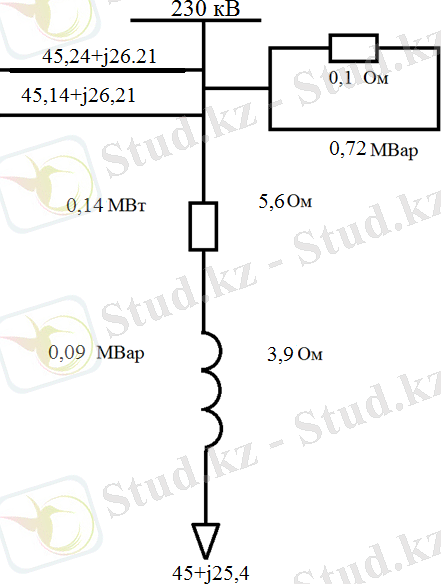

1-сурет

Тұйықталмаған тарамды 2 қосалқы станция үшін трансформатор таңдау

S т р = Р 10 + Р 110 cos φ 𝓀 ж ү к = 32 + 60 0 , 9 0 , 7 = 71 , 5 [ М В т ] S_{тр} = \frac{Р_{10} + Р_{110}}{\cos\varphi} \bullet \mathcal{k}_{жүк} = \frac{32 + 60}{0, 9} \bullet 0, 7 = 71, 5\ \lbrack МВт\rbrack

2-кесте

Түрі
S тр
Кернеу
U %
P қт
P 0
І 0 %
ЖК
ОК
ТК
1-2
1-3
2-3
Түрі: ТДТН-4/220
Sтр: 40
Кернеу: 230
U %: 38, 5
Pқт:

6, 6

11

P0: 12, 5
І0%: 22
9, 5
220
55
1, 1

R т p = Δ P қ т U 2 н а қ 10 3 S 2 T P = 220 230 2 10 3 40 2 = 7 , 27 [ O м ] R_{тp} = \frac{\mathrm{\Delta}P_{қт}{U^{2}}_{нақ}}{{10^{3} \bullet S^{2}}_{TP}} = \frac{220 \bullet 230^{2}}{10^{3} \bullet 40^{2}} = 7, 27\ \lbrack Oм\rbrack

R т p 1 = R т p 2 = R т p 3 = 0 , 5 R т p = 0 , 5 7 , 27 = 14 , 5 [ O м ] R_{тp1} = R_{тp2} = R_{тp3}{= 0, 5R}_{тp} = 0, 5 \bullet 7, 27 = 14, 5\ \lbrack Oм\rbrack

U k 1 = 0 , 5 ( U 1 2 + U 1 3 U 2 3 ) = 0 , 5 ( 22 + 12 , 5 9 , 5 ) = 12 , 5 % U_{k1} = 0, 5\left( U_{1 - 2} + U_{1 - 3} - U_{2 - 3} \right) = 0, 5(22 + 12, 5 - 9, 5) = 12, 5\%

U k 2 = 0 , 5 ( U 2 3 + U 1 2 U 1 3 ) = 0 , 5 ( 12 , 5 + 9 , 5 22 ) = 0 % U_{k2} = 0, 5\left( U_{2 - 3} + U_{1 - 2} - U_{1 - 3} \right) = 0, 5(12, 5 + 9, 5 - 22) = 0\%

U k 3 = 0 , 5 ( U 1 3 + U 2 3 U 1 2 ) = 0 , 5 ( 9 , 5 + 22 12 , 5 ) = 9 , 5 % U_{k3} = 0, 5\left( U_{1 - 3} + U_{2 - 3} - U_{1 - 2} \right) = 0, 5(9, 5 + 22 - 12, 5) = 9, 5\%\

X 1 = U k 1 % U 2 н а қ 100 S т p = 12 , 5 230 2 100 40 = 16 , 5 [ O м ] X_{1} = \frac{U_{k1}\% \bullet {U^{2}}_{нақ}}{100 \bullet S_{тp}} = \frac{12, 5 \bullet 230^{2}}{100 \bullet 40} = 16, 5\ \lbrack Oм\rbrack

X 2 = U k 2 % U 2 н а қ 100 S т p = 0 230 2 100 40 = 0 [ O м ] X_{2} = \frac{U_{k2}\% \bullet {U^{2}}_{нақ}}{100 \bullet S_{тp}} = \frac{0 \bullet 230^{2}}{100 \bullet 40} = 0\ \lbrack Oм\rbrack

X 3 = U k 3 % U 2 н а қ 100 S т p = 9 , 5 230 2 100 40 = 125 , 6 [ O м ] X_{3} = \frac{U_{k3}\% \bullet {U^{2}}_{нақ}}{100 \bullet S_{тp}} = \frac{9, 5 \bullet 230^{2}}{100 \bullet 40} = 125, 6\ \lbrack Oм\rbrack

Трансформатор орамындағы шығындыдарды таңдау

S 10 = P 10 cos φ = 25 0 , 87 = 21 , 7 [ М B A ] S_{10} = \frac{P_{10}}{\cos\varphi} = \frac{25}{0, 87} = 21, 7\lbrack МBA\rbrack

Q 10 = S 10 2 P 10 2 = 21 , 7 2 25 2 = 12 , 3 [ М B a p ] Q_{10} = \sqrt{S_{10}^{2} - P_{10}^{2}} = \sqrt{{21, 7}^{2} - 25^{2}} = 12, 3\ \lbrack МBap\rbrack

Δ P 10 = P 10 2 + Q 10 2 U 2 R т p = 25 2 + 12 , 3 2 230 2 14 , 5 = 0 , 21 [ М В т ] {\mathrm{\Delta}P}_{10} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet R_{тp} = \frac{25^{2} + {12, 3}^{2}}{230^{2}} \bullet 14, 5 = 0, 21\ \lbrack МВт\rbrack

Δ Q 10 = P 10 2 + Q 10 2 U 2 Х т p 3 = 25 2 + 12 , 3 2 230 2 125 , 6 = 1 , 8 [ М В т ] {\mathrm{\Delta}Q}_{10} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet Х_{тp3} = \frac{25^{2} + {12, 3}^{2}}{230^{2}} \bullet 125, 6 = 1, 8\ \lbrack МВт\rbrack

P 10 + j Q 10 P_{10}' + {jQ}_{10}' =(P 10 +∆P 10 ) +j(Q 10 +∆Q 10 )

(25+0, 21) +j(12, 3+1, 8)

25, 21+ j13, 11

S 110 = P 110 cos φ = 26 0 , 87 = 29 , 8 [ М B A ] S_{110} = \frac{P_{110}}{\cos\varphi} = \frac{26}{0, 87} = 29, 8\ \lbrack МBA\rbrack

Q 110 = S 110 2 P 110 2 = 29 , 8 2 26 2 = 14 , 5 [ М B a p ] Q_{110} = \sqrt{S_{110}^{2} - P_{110}^{2}} = \sqrt{{29, 8}^{2} - 26^{2}} = 14, 5\ \lbrack МBap\rbrack

Δ P 110 = P 110 2 + Q 110 2 U 2 R т p = 26 2 + 14 , 5 2 230 2 14 , 5 = 0 , 24 [ М В т ] {\mathrm{\Delta}P}_{110} = \frac{P_{110}^{2} + Q_{110}^{2}}{U^{2}} \bullet R_{тp} = \frac{26^{2} + {14, 5}^{2}}{230^{2}} \bullet 14, 5 = \ 0, 24\ \lbrack МВт\rbrack

Δ Q 110 = P 10 2 + Q 10 2 U 2 Х т p 2 = 26 2 + 14 , 5 2 230 2 0 = 0 [ М В т ] {\mathrm{\Delta}Q}_{110} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet Х_{тp2} = \frac{26^{2} + {14, 5}^{2}}{230^{2}} \bullet 0 = \ 0\ \lbrack МВт\rbrack

P 110 + j Q 110 P_{110}' + {jQ}_{110}' =(P 110 +∆P 110 ) +j(Q 110 +∆Q 110 )

(26+0, 24) +j(14, 5+0)

26, 24+ j14, 5

P 1 + j Q 1 P_{1} + {jQ}_{1} =( P 10 + Δ P 110 P_{10}' + {\mathrm{\Delta}P}_{110}' ) +j( Q 10 + Δ Q 110 Q_{10}' + {\mathrm{\Delta}Q}_{110}' )

( 25 , 21 + 26 , 24 25, 21 + 26, 24 ) +j( 13 , 11 + 14 , 5 13, 11 + 14, 5 )

51, 45+ j 27 , 61 27, 61

Δ P 1 = P 1 2 + Q 1 2 U 2 R т p = 51 , 45 2 + 27 , 61 2 230 2 14 , 5 = 0 , 93 [ М В т ] {\mathrm{\Delta}P}_{1} = \frac{P_{1}^{2} + Q_{1}^{2}}{U^{2}} \bullet R_{тp}\ = \frac{{51, 45}^{2} + {27, 61}^{2}}{230^{2}} \bullet 14, 5 = 0, 93\ \lbrack МВт\rbrack

Δ Q 1 = P 1 2 + Q 1 2 U 2 Х т p 1 = 51 , 45 2 + 27 , 61 2 230 2 16 , 5 = 1 , 06 [ М В т ] {\mathrm{\Delta}Q}_{1} = \frac{P_{1}^{2} + Q_{1}^{2}}{U^{2}} \bullet Х_{тp1} = \frac{{51, 45}^{2} + {27, 61}^{2}}{230^{2}} \bullet 16, 5 = 1, 06\ \lbrack МВт\rbrack

P 1 + j Q 1 P_{1}' + jQ_{1}' =( P 1 + Δ P 1 P_{1}' + {\mathrm{\Delta}P}_{1}' ) + j( Q 1 + Δ Q 1 Q_{1}' + {\mathrm{\Delta}Q}_{1}' )

( 51 , 45 + 0 , 93 51, 45 + 0, 93 ) + j( 27 , 61 + 1 , 06 27, 61 + 1, 06 )

52, 38+ j 28 , 67 28, 67

Δ P 0 = P 0 1000 2 = 55 1000 2 = 0 , 11 [ М В а р ] {\mathrm{\Delta}P}_{0} = \frac{P_{0}}{1000}\ \bullet 2 = \frac{55}{1000}\ \bullet 2 = 0, 11\ \lbrack МВар\rbrack

Δ Q μ = I 0 S т р 100 2 = 1 , 1 125 100 2 = 0 , 88 [ М В а р ] {\mathrm{\Delta}Q}_{\mu} = \frac{I_{0}S_{тр}}{100}\ \bullet 2 = \frac{1, 1 \bullet 125}{100}\ \bullet 2 = 0, 88\lbrack МВар\rbrack

P 1 + j Q 1 P_{1}^{''} + {jQ}_{1}^{''} =( P 1 + Δ P 0 P_{1}' + {\mathrm{\Delta}P}_{0} ) + j( Q 1 + Δ Q μ Q_{1}' + {\mathrm{\Delta}Q}_{\mu} )

( 52 , 38 + 0 , 11 52, 38 + 0, 11 ) + j( 28 , 67 + 0 , 88 28, 67 + 0, 88 )

52, 49+ j29, 55

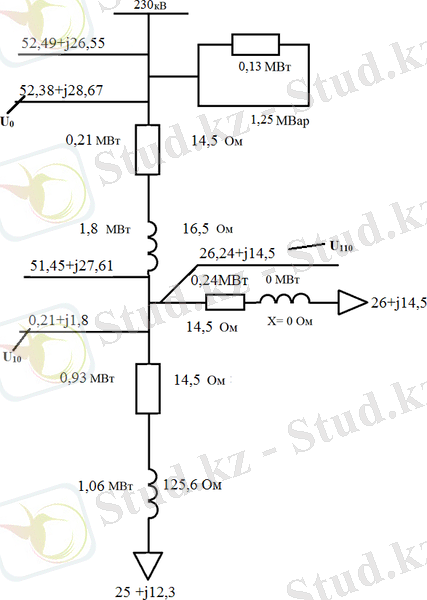

C:\Users\Бекназар\Desktop\КУРСАВОЙ\нурлыайым\рис\Новый рисунок.png

2-сурет

Тұйықталмаған тарамды 3 қосалқы станция үшін трансформатор таңдау

S т р = Р 10 cos φ 𝓀 ж ү к = 17 0 , 87 0 , 7 = 19 , 5 [ М В т ] S_{тр} = \frac{Р_{10}}{\cos\varphi} \bullet \mathcal{k}_{жүк} = \frac{17}{0, 87} \bullet 0, 7 = 19, 5\ \lbrack МВт\rbrack

3-кесте

Түрі
S тр
РПН
Кернеу
U к %
P қт
P 0
І 0 %
ЖК
ТК
Түрі: ТРДН-4/220
Sтр: 40
РПН: ±8×1, 5%
Кернеу: 230
Uк%: 11
Pқт: 12
P0: 170
І0%: 50
0, 9
  1. Тармдалған орамдар паралелль жұмыс істейді, сол кезде тарнсформаторлар қарапайым екі орамды трансформаторлар қызметін атқарады.
  2. Орамдар бөлек жұмыс істейді, сол кезде үш орамды болып есептелінеді.

R т p = Δ P қ т U 2 н а қ 10 3 S 2 T P = 170 230 2 10 3 40 2 = 5 , 6 [ O м ] R_{тp} = \frac{\mathrm{\Delta}P_{қт}{{\bullet U}^{2}}_{нақ}}{{10^{3} \bullet S^{2}}_{TP}} = \frac{170 \cdot 230^{2}}{10^{3} \cdot 40^{2}} = 5, 6\ \lbrack Oм\rbrack

X т р = U k % U 2 н а қ 100 S т p = 12 230 2 100 40 2 = 3 , 9 [ O м ] X_{тр} = \frac{U_{k}\% \bullet {U^{2}}_{нақ}}{100 \bullet S_{тp}} = \frac{12 \bullet 230^{2}}{100 \bullet 40^{2}} = 3, 9\lbrack Oм\rbrack

S 10 = P 10 cos φ = 17 0 , 87 = 0 , 42 [ М B A ] S_{10} = \frac{P_{10}}{\cos\varphi} = \frac{17}{0, 87} = 0, 42\lbrack МBA\rbrack

Q 10 = S 10 2 P 10 2 = 0 , 42 2 17 2 = 19 , 6 [ М B a p ] Q_{10} = \sqrt{S_{10}^{2} - P_{10}^{2}} = \sqrt{{0, 42}^{2} - 17^{2}} = 19, 6\ \lbrack МBap\rbrack

Δ P 10 = P 10 2 + Q 10 2 U 2 R т p 2 = 17 2 + 16 , 9 2 230 2 5 , 6 2 = 0 , 028 [ М В т ] {\mathrm{\Delta}P}_{10} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet \frac{R_{тp}}{2}\ = \frac{17^{2} + {16, 9}^{2}}{230^{2}} \bullet \frac{5, 6}{2} = \ 0, 028\ \lbrack МВт\rbrack

Δ Q 10 = P 10 2 + Q 10 2 U 2 Х т p 2 = 17 2 + 16 , 9 2 230 2 3 , 9 2 = 0 , 019 [ М В т ] {\mathrm{\Delta}Q}_{10} = \frac{P_{10}^{2} + Q_{10}^{2}}{U^{2}} \bullet \frac{Х_{тp}}{2} = \frac{17^{2} + {16, 9}^{2}}{230^{2}} \bullet \frac{3, 9}{2} = 0, 019\ \lbrack МВт\rbrack

Δ P 0 = P 0 1000 2 = 50 1000 2 = 0 , 1 [ М В а р ] {\mathrm{\Delta}P}_{0} = \frac{P_{0}}{1000}\ \bullet 2 = \frac{50}{1000}\ \bullet 2 = 0, 1\ \lbrack МВар\rbrack

Δ Q μ = I 0 S т р 100 2 = 0 , 9 40 100 2 = 0 , 72 [ М В а р ] {\mathrm{\Delta}Q}_{\mu} = \frac{I_{0}S_{тр}}{100}\ \bullet 2 = \frac{0, 9 \bullet 40}{100}\ \bullet 2 = 0, 72\ \lbrack МВар\rbrack

P 10 + j Q 10 P_{10}' + {jQ}_{10}' =(P 10 +∆P 10 ) +j(Q 10 +∆Q 10 )

(17+0, 028) +j(16, 9+0, 019)

17, 028+j16, 919

P 10 + j Q 10 P_{10}^{''} + {jQ}_{10}^{''} =(P' 10 +∆P 0 ) +j(Q' 10 +∆Q μ )

(17, 028+0, 1) +j(16, 919+0, 72)

17, 128+j17, 639

C:\Users\Бекназар\Desktop\КУРСАВОЙ\нурлыайым\рис\Новый рисунок (1).png

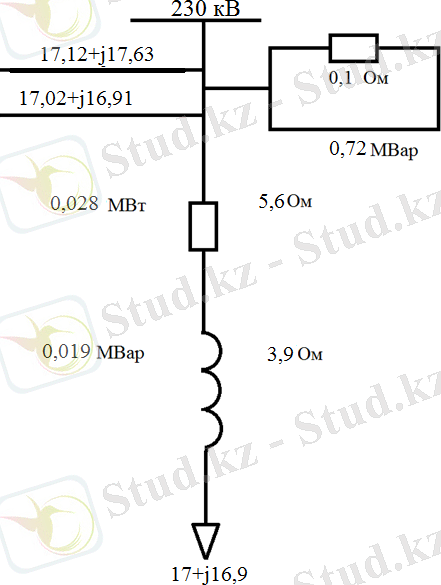

3-сурет

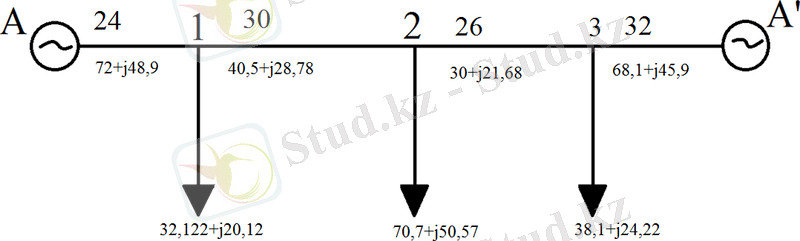

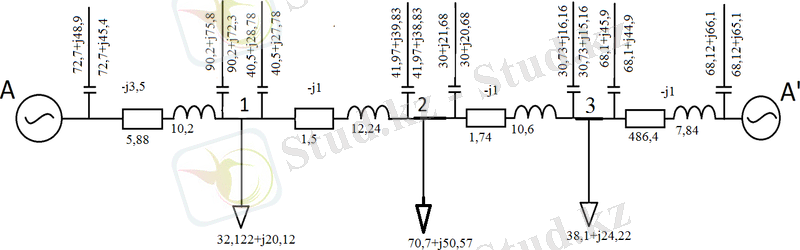

Сақиналы тармды екіжақты қоретенетін желіге түрлендіредіреміз. Тұйықталған тарамның қуаттарын момо ережесі бойынша анықтаймыз, сондықтан бірінші тораптарды, ал орамдарды Кирхгофтың І заңы бойынша анықтап аламыз.

І-нұсқа

C:\Users\Бекназар\Desktop\документы\док. Нурик\семес\готовый\абылай\рис\Новый рисунок (2).png

50, 11+j36, 70

,,

45, 14+j26, 21

,,

52, 38+j28, 67

,,

17, 02+j16, 91

,,

50, 11+j36, 70

,,

33, 09+j19, 79

,,

20, 17+j11, 0672

,,

65, 31+j37, 2772

,,

3

,,

1

,,

2

,,

45

,,

45

,,

58, 5

,,

57, 5

,,

4-сурет

P А = 45 , 14 ( 57 , 5 + 58 , 5 + 45 ) + 52 , 38 ( 58 , 5 + 45 ) + 17 , 02 45 57 , 5 + 58 , 5 + 45 + 45 = 62 , 31 P_{А} = \frac{45, 14 \bullet (57, 5 + 58, 5 + 45) + 52, 38 \bullet (58, 5 + 45) + 17, 02 \bullet 45}{57, 5 + 58, 5 + 45 + 45} = 62, 31

Q А = 26 , 21 ( 57 , 5 + 58 , 5 + 45 ) + 28 , 67 ( 58 , 5 + 45 ) + 16 , 91 45 57 , 5 + 58 , 5 + 45 + 45 = 37 , 27 Q_{А} = \frac{26, 21 \bullet (57, 5 + 58, 5 + 45) + 28, 67 \bullet (58, 5 + 45) + 16, 91 \bullet 45}{57, 5 + 58, 5 + 45 + 45} = 37, 27

P А = 17 , 02 ( 45 + 58 , 5 + 57 , 5 ) + 52 , 38 ( 58 , 5 + 57 , 5 ) + 45 , 14 57 , 5 57 , 5 + 58 , 5 + 45 + 45 = 50 , 11 P_{А}' = \frac{17, 02 \bullet (45 + 58, 5 + 57, 5) + 52, 38 \bullet (58, 5 + 57, 5) + 45, 14 \bullet 57, 5}{57, 5 + 58, 5 + 45 + 45} = 50, 11

Q А = 16 , 91 ( 45 + 58 , 5 + 57 , 5 ) + 28 , 67 ( 58 , 5 + 57 , 5 ) + 26 , 21 57 , 5 57 , 5 + 58 , 5 + 45 + 45 = 36 , 70 Q_{А}' = \frac{16, 91 \bullet (45 + 58, 5 + 57, 5) + 28, 67 \bullet (58, 5 + 57, 5) + 26, 21 \bullet 57, 5}{57, 5 + 58, 5 + 45 + 45} = 36, 70

Тексеру

P A + P А = P 1 + P 2 + P 3 P_{A} + P_{А}' = P_{1} + P_{2} + P_{3} Q A + Q А = Q 1 + Q 2 + Q 3 Q_{A} + Q_{А}' = Q_{1} + Q_{2} + Q_{3}

65, 31+50, 11=45, 14+52, 38+17, 02 37, 27+36, 70=26, 21+28, 67+71, 79

114, 54=115, 42 73, 97=71, 79

I A 2 = P A 2 2 + Q A 2 2 3 U H = 65 , 31 2 + 37 , 21 2 3 230 = 0 , 18 [ к А ] = 180 [ А ] I_{A - 2} = \frac{\sqrt{P_{A - 2}^{2} + Q_{A - 2}^{2}}}{\sqrt{3} \bullet U_{H}} = \frac{\sqrt{{65, 31}^{2} + {37, 21}^{2}}}{\sqrt{3} \bullet 230} = 0, 18\lbrack кА\rbrack = 180\ \lbrack А\rbrack

I 1 2 = P 1 2 2 + Q 1 2 2 3 U H = 20 , 17 2 + 11 , 06 2 3 230 = 0 , 05 [ к А ] = 50 [ А ] I_{1 - 2} = \frac{\sqrt{P_{1 - 2}^{2} + Q_{1 - 2}^{2}}}{\sqrt{3} \bullet U_{H}} = \frac{\sqrt{{20, 17}^{2} + {11, 06}^{2}}}{\sqrt{3} \bullet 230} = 0, 05\lbrack кА\rbrack = 50\ \lbrack А\rbrack

I 1 3 = P 1 3 2 + Q 1 3 2 3 U H = 33 , 09 2 + 19 , 79 2 3 230 = 0 , 09 [ к А ] = 90 [ А ] I_{1 - 3} = \frac{\sqrt{P_{1 - 3}^{2} + Q_{1 - 3}^{2}}}{\sqrt{3} \bullet U_{H}} = \frac{\sqrt{{33, 09}^{2} + {19, 79}^{2}}}{\sqrt{3} \bullet 230} = 0, 09\lbrack кА\rbrack = 90\ \lbrack А\rbrack

I 3 А = P 3 А 2 + Q 3 А 2 3 U H = 50 , 11 2 + 36 , 70 2 3 230 = 0 , 15 [ к А ] = 150 [ А ] I_{3 - А} = \frac{\sqrt{P_{3 - А}^{2} + Q_{3 - А}^{2}}}{\sqrt{3} \bullet U_{H}} = \frac{\sqrt{{50, 11}^{2} + {36, 70}^{2}}}{\sqrt{3} \bullet 230} = 0, 15\lbrack кА\rbrack = 150\ \lbrack А\rbrack

F A 2 = I max j э = 180 1 , 4 = 128 , 5 м м 2 F_{A - 2} = \frac{I_{\max}}{j\ э} = \frac{180}{1, 4} = 128, 5мм^{2}

F 1 2 = I max j э = 50 1 , 4 = 35 , 7 м м 2 F_{1 - 2} = \frac{I_{\max}}{j\ э} = \frac{50}{1, 4} = 35, 7\ мм^{2}

F 1 3 = I max j э = 90 1 , 4 = 64 , 2 м м 2 F_{1 - 3} = \frac{I_{\max}}{j\ э} = \frac{90}{1, 4} = 64, 2\ мм^{2}

F 3 А = I max j э = 450 1 , 4 = 107 , 1 м м 2 F_{3 - А} = \frac{I_{\max}}{j\ э} = \frac{450}{1, 4} = 107, 1\ мм^{2}

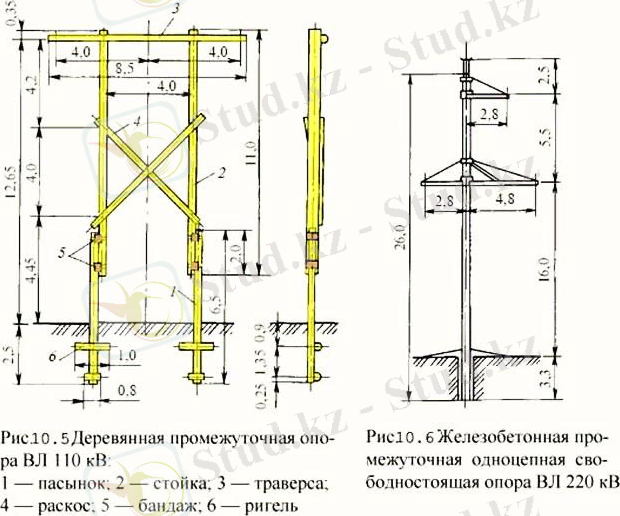

Тіреуіш таңдау

Темір-бнтонды аралық бір тізбекті еркін тұратын 220 кВ арналған

Сұлба мен электр тарамнан конфигурациясымен ерекшеленетін техникалы-экономикалық теңестіру нұсқаларында әуелі желі тіреуішінің материалы барлық нұсқалар үшін бірдей болып алынуы тиіс. Әуелі желілер көп жағдайда темір-бетонды тіреуіштер болады. Бұл тіреуіштерге 500кВ дейін бір тізбекті әуелі желілер жатады.

5-сурет

Д о р = Д 1 2 Д 2 3 Д 3 1 3 Д_{ор} = \sqrt[3] {Д_{1 - 2} \bullet Д_{2 - 3} \bullet Д_{3 - 1}}

Д 1 2 = 5 , 5 2 + ( 4 , 8 2 , 8 ) 2 = 5 , 6 Д_{1 - 2} = \sqrt{{5, 5}^{2} + (4, 8 - 2, 8) ^{2}} = 5, 6

Д 2 3 = 2 , 8 + 4 , 8 = 7 , 6 Д_{2 - 3} = 2, 8 + 4, 8 = 7, 6

Д 3 1 = 5 , 5 2 + ( 2 , 8 2 , 8 ) 2 = 5 , 5 Д_{3 - 1} = \sqrt{{5, 5}^{2} + (2, 8 - 2, 8) ^{2}} = 5, 5

Д о р = 5 , 6 7 , 6 5 , 5 3 = 6 , 2 6 , 5 Д_{ор} = \sqrt[3] {5, 6 \bullet 7, 6 \bullet 5, 5} = 6, 2 \approx 6, 5

Сым таңдаймыз

Берілген кернеу 220 кВ болғандықтан АС-240/32 сымын таңдаймыз.

Сымның маркасы
r 0 Ом/км
d 0 , м
X 0 , Ом/км
B 0 См/км
D op
Сымның маркасы: АС-240/32
r0Ом/км: 21, 6
d0, м: 0, 118
X0, Ом/км: 0, 399
B0См/км: 2, 89·10 -6
Dop: 6, 5

А-1 аймағы

R A-2 = r 0 ·l A-2 =0, 118·57, 5=6, 7 [Oм]

X A-2 = x 0 ·l A-2 =0, 399·57, 5=22, 9 [Oм]

B A-2 = b 0 ·l A-2 =2, 89·10 -6 ·57, 5=60, 39·10 -6

Q A-2 =U нақ ·В A-2 =60, 39·10 -6 ·230=1, 3 [МВар]

1-2 аймағы

R 1-2 = r 0 ·l 1-2 =0, 118·58, 5=6, 90 [Oм]

X 1-2 = x 0 ·l 1-2 =0, 399·58, 5=23, 34 [Oм]

B 1-2 = b 0 ·l 1-2 =2, 89·10 -6 ·58, 5=169, 065·10 -6

Q 1-2 =U нақ 2 ·В 1-2 =169, 065·10 -6 ·230= 3, 8 [МВар]

1-3 аймағы

R 1-3 = r 0 ·l 1-3 =0, 118·45=5, 31 [Oм]

X 1-3 = x 0 ·l 1-3 =0, 399·58, 5=17, 95 [Oм]

B 1-3 = b 0 ·l 1-3 =2, 89·10 -6 ·45=130, 05·10 -6

Q 1-3 =U нақ 2 ·В 1-3 =130, 05·10 -6 ·230= 5, 8 [МВар]

3-А аймағы

R 1-3 = r 0 ·l 1-3 =0, 118·45=5, 31 [Oм]

X 1-3 = x 0 ·l 1-3 =0, 399·58, 5=17, 95 [Oм]

B 1-3 = b 0 ·l 1-3 =2, 89·10 -6 ·45=130, 05·10 -6

Q 1-3 =U нақ 2 ·В 1-3 =130, 05·10 -6 ·230= 5, 8 [МВар]

Тұйықталған тарамның алмастыру сұлбасын және қуаттар балансын құраймыз

Максимал режим

C:\Users\Бекназар\Desktop\документы\док. Нурик\семес\готовый\абылай\рис\Новый рисунок (3).png

6-сурет

1-2 аймақ

20, 17+j11, 06

20, 17+j(11, 06-1, 9)

20, 17+j9, 16

Δ P 1 2 = P 1 2 2 + Q 1 2 2 U 2 R т p = 20 , 17 2 + 9 , 16 2 230 2 6 , 9 2 = 0 , 06 [ М В т ] {\mathrm{\Delta}P}_{1 - 2} = \frac{P_{1 - 2}^{2} + Q_{1 - 2}^{2}}{U^{2}} \bullet R_{тp}\ = \frac{{20, 17}^{2} + {9, 16}^{2}}{230^{2}} \bullet \frac{6, 9}{2} = \ 0, 06\ \lbrack МВт\rbrack

Δ Q 1 2 = P 1 2 2 + Q 1 2 2 U 2 Х т p = 20 , 17 2 + 9 , 16 2 230 2 23 , 3 2 = 0 , 23 [ М В т ] {\mathrm{\Delta}Q}_{1 - 2} = \frac{P_{1 - 2}^{2} + Q_{1 - 2}^{2}}{U^{2}} \bullet Х_{тp}\ = \frac{{20, 17}^{2} + {9, 16}^{2}}{230^{2}} \bullet \frac{23, 3}{2} = 0, 23\ \lbrack МВт\rbrack

(20, 17+0, 06) + j (9, 16+0, 23)

20, 23+j9, 39

20, 23+j(9, 39-1, 9)

20, 23+j7, 49

2-А аймақ

65, 31+j37, 27

65, 31+j(37, 27-0, 6)

65, 31+j36, 67

Δ P 𝟐 А = P 𝟐 А 2 + Q 𝟐 А 2 U 2 R т p / 2 = 65 , 31 2 + 36 , 27 2 230 2 6 , 7 2 = 0 , 77 [ М В т ] {\mathrm{\Delta}P}_{\mathbf{2 - А}} = \frac{P_{\mathbf{2 - А}\ }^{2} + Q_{\mathbf{2 - А}\ }^{2}}{U^{2}} \bullet R_{тp}/2\ = \frac{{65, 31}^{2} + {36, 27}^{2}}{230^{2}} \bullet \frac{6, 7}{2} = \ 0, 77\ \lbrack МВт\rbrack

Δ Q 𝟐 А = P 𝟐 А 2 + Q 𝟐 А 2 U 2 Х т p / 2 = 65 , 31 2 + 36 , 27 2 230 2 22 , 9 2 = 2 , 64 [ М В т ] {\mathrm{\Delta}Q}_{\mathbf{2 - А}\ } = \frac{P_{\mathbf{2 - А}\ }^{2} + Q_{\mathbf{2 - А}\ }^{2}}{U^{2}} \bullet Х_{тp}/2\ = \frac{{65, 31}^{2} + {36, 27}^{2}}{230^{2}} \bullet \frac{22, 9}{2} = 2, 64\lbrack МВт\rbrack

(65, 31+0, 77) +j(36, 67+2, 64)

66, 08+j39, 31

66, 08+j(39, 31-0, 6)

66, 08+j38, 71

1-3 аймақ

33, 09+j19, 79

33, 09+j(19, 79-2, 9)

33, 09+j16, 89

Δ P 1 3 = P 1 3 2 + Q 1 3 2 U 2 R т p / 2 = 33 , 09 2 + 16 , 89 2 230 2 3 , 5 2 = 0 , 09 [ М В т ] {\mathrm{\Delta}P}_{1 - 3\ } = \frac{P_{1 - 3\ }^{2} + Q_{1 - 3\ }^{2}}{U^{2}} \bullet R_{тp}/2\ = \frac{{33, 09}^{2} + {16, 89}^{2}}{230^{2}} \bullet \frac{3, 5}{2} = \ 0, 09\ \lbrack МВт\rbrack

Δ Q 1 3 = P 1 3 2 + Q 1 3 2 U 2 Х т p / 2 = 33 , 09 2 + 16 , 89 2 230 2 17 , 9 2 = 0 , 51 [ М В т ] {\mathrm{\Delta}Q}_{1 - 3\ \ } = \frac{P_{1 - 3\ \ }^{2} + Q_{1 - 3\ \ }^{2}}{U^{2}} \bullet Х_{тp}/2\ = \frac{{33, 09}^{2} + {16, 89}^{2}}{230^{2}} \bullet \frac{17, 9}{2} = 0, 51\lbrack МВт\rbrack

(33, 09+0, 09) +j(16, 89+0, 51)

33, 18+j17, 4

33, 18+j(17, 4-2, 9)

33, 18+j14, 5

3-А аймақ

50, 11+j36, 70

50, 11+j(36, 70-2, 9)

50, 11+j33, 8

Δ P 3 А = P 3 А 2 + Q 3 А 2 U 2 R т p / 2 = 50 , 11 2 + 33 , 8 2 230 2 3 , 5 2 = 0 , 26 [ М В т ] {\mathrm{\Delta}P}_{3 - А\ } = \frac{P_{3 - А\ }^{2} + Q_{3 - А\ }^{2}}{U^{2}} \bullet R_{тp}/2\ = \frac{{50, 11}^{2} + {33, 8}^{2}}{230^{2}} \bullet \frac{3, 5}{2} = \ 0, 26\ \lbrack МВт\rbrack

Δ Q 3 А = P 3 А 2 + Q 3 А 2 U 2 Х т p / 2 = 50 , 11 2 + 33 , 8 2 230 2 17 , 9 2 = 1 , 35 [ М В т ] {\mathrm{\Delta}Q}_{3 - А\ \ } = \frac{P_{3 - А\ \ }^{2} + Q_{3 - А\ \ }^{2}}{U^{2}} \bullet Х_{тp}/2\ = \frac{{50, 11}^{2} + {33, 8}^{2}}{230^{2}} \bullet \frac{17, 9}{2} = 1, 35\lbrack МВт\rbrack

(50, 11+0, 26) +j(33, 8+1, 35)

50, 37+j35, 15

50, 37+j(35, 15-2, 9)

50, 37+j38, 05

ІІ-нұсқа

C:\Users\Бекназар\Desktop\документы\док. Нурик\семес\готовый\абылай\рис\Новый рисунок (2).png

114, 54+j69, 79

69, 4+j43, 58

17, 02+j16, 91

45, 14+j26, 21

52, 38+j28, 67

17, 02+j16, 91

1

3

2

76, 5

63, 7

89, 2

7-сурет

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Турбина жылулығын есептеу
Электр станцияның принциптік жылу сұлбасы
Биомасса энергиясы
Екібастұз қаласындағы жылу электр орталығының 500 мвт блоктарын жобалау
Түтін мұржасының суреті
Электр станциялары және электр энергетиклық жүйелері. ЕСЕПТІК - СЫЗБАЛЫҚ ЖҰМЫС
Күшейткіш
Абсолюттік біріліктерде электр жүктемесінің тәуліктік және жылдық графиктерін тұрғызу
Электр тораптарында техникалық электрэнергия шығынын есептеу тәсілдері
Жылу энергиясы
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
