БІРЛІКВИБРАТОРЛАР (ОДНОВИБРАТОРЫ)

Бірліквибраторлар яғни күруші мультивибраторлар (ағылшын тілінде "Monostable Multivibrator") микросхемадағы кіріс сигналдағы жауапты, берілген ұзындықтағы шығыс сигнал импульсті өңдейді.

Ұзындықты берілген уақыт ішіндегі резистормен және конденсатормен анықталады. Бірлік вибраторларда ішкі жады болады, бірақ ол жады қатаң берілген уақыттағы кіріс сигналы туралы ақпаратты сақтайды, ал, кейін ақпарат жойылады. Схемада бірліквибраторлар G1 түрінде беріледі.

Бірдей сериялы микросхемаларда бірліквибраторлар екі басты типпен шығады: ( АГ- микросхема белгіленеді )

1. Қайтажіберілетін бірліквибраторлар (АГ1- бір бірліквибратор,

АГ4- корпустағы екі бірліквибратор)

2. Қайтажіберілмейтін бірліквибраторлар (АГ3- корпустағы екі

бірліквибратор)

Екі бірліквибраторлардың арасындағы айырмашылық 1 схемада көрсетілген. Қайтажіберілмейтін бірліквибраторлар өзінің шығыс импульсы біткенге дейін кіріс сигналына әсер етпейді. Қайтажіберілетін

бірліквибраторлар есеп санақты әрбір кіріс сигналынан және Т уақыт аралығынан бастайды, ал алдыңғы уақыт аралығының бітуіне қатысы жоқ. Кіріс сигналының аралығы уақыт аралығынан аз болғанда, қайтажіберілетін бірліквибратордың шығыс импульсы үзілмейді. Егер жіберуші кіріс импульсының аралығы уақыт аралығы бірліквибраторынан көп болса, онда бірліквибратордың екі типіде бірдей жұмыс істейді.

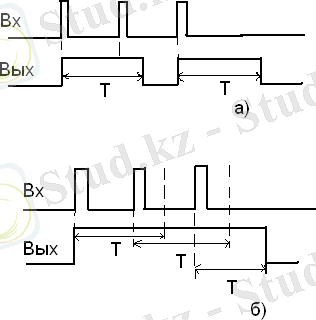

1. а) қайтажіберілетін, б) қайтажіберілмейтін

бірліквибраторлар

2 схемада бірдей сериялы бірліквибраторлар микросхемада көрсетілген. АГ3 және АГ4 микросхемалардың бір-бірінен айырмашылығы, АГ3- қайтажіберілетін, ал АГ4- қайтажіберілмейтін

бірліквибраторлармен жұмыс істейді.

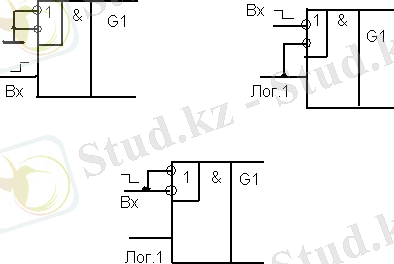

3. АГ1 бірліквибраторлардың түрлері

Микросхемада кіріс сигналы, ЖӘНЕ және НЕМЕСЕ жалғасуы, түзу және инверсті, шығыс және берілген уақыт ішіндегі ( резистормен конденсаторға) тізбеккем жалғанатын түйіні болады. Фронт бойынша барлық бірліквибраторлардағы қорытылатын кіріс сигналына жұмыс жіберіледі. Микросхемадағы қолданылған логиканың кіріс сигналымен жалғануы, кіріс сигналындағы фронтқа дұрыс және бұрыс барлық бірліквибраторларды жіберуге мүмкіндік береді. ( 3-4 суретте көрсетілген)

АГ3 және АГ4 бірліквибраторының түрлері.

ҚЫСҚАРТЫЛАТЫН БІРЛІКВИБРАТОРЛАР

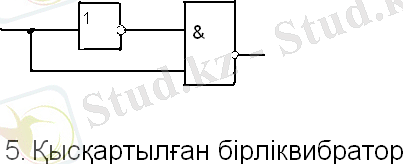

Инвертордағы шығыс сигналы оның шығысына байланысты тоқтатылған. Инвертродағы кіріс және шығыс сигналдары уақыт диограммасында және де шығысында "ЖӘНЕ" схемасы 5-ші суретте көрсетілген.

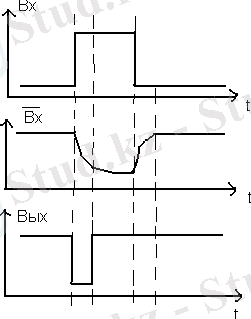

6. Қысқартылатын бірліквибратордың уақыт диограммасы

5-суретте көрсетілген схемада кіріс сигналында алдынғы фронт бойынша бірлік импульсты шығарады. Шығысындағы импульс ұзындықты осы схемада инвертордың тоқтау уақытына тең болады.

Егер шығыс импульсына ұзындық, бірлік инверторға уақытша тоқтату қажет болса, онда RC поссивтік элементіндегі қосымша тоқтату элементін қолдануға болады. Бұған мысал 6-шы суретте көрсетілген. 7. қысқартылатын бірліквибраторда RC тоқтату элементін қолдануы

Пішінделіп жұмыс істеген импульс ұзындығын С конденсатордың шартты разрятынсыз-ақ есептеуге болады. Шынымен де, С конденсатор бастапқы U кернеуіне дейін разрядталып жатқанда, U2 кернеу логикалық бірлік деңгейіндегі "2 ЖӘНЕ - ЕМЕС" элементі болып қабылданады. Уақыт өтісімен конденсатордағы кернеу тең болады және "2 ЖӘНЕ - ЕМЕС" элементінің шығысында логикалық бірлік деңгейі пайда болады. Егер разрядталғанға дейінгі конденсатордағы кернеу логикалық бірлік деңгейіндегі кернеу U1 деңгейіне тең болса, онда уақыт ағымындағы кернеу Uc өлшемін былай көрсетуге болады:

Uc = U1*e^t/c

жалғасынша

e^t/c = U1/Uc

8. Импульс ұзындығы бастапқы ұғымға дейінгі конденсатор разряды

уақытына тең.

Tu=RC*Ln(U^1/Uбас)

КЕҢЕЙТКІШ БІРЛІКВИБРАТОРЛАР

Кеңейтілген бірліквибраторларда кіріс импульсының ұзындығы, пішімделген импульс ұзындығынан қысқа болуы керек. Кеңейтілген бірліквибратордың схемасы 9-ші суретте көрсетілген. Ол 2 логикалық элементте орындалған. 2-ші элементтің шығысы 1-шінің кірісімен жалғасқан болғандықтан бұл кесте жағымды кері байланыспен жалғасқан.

9. Кеңейткіш бірліквибратор

Д2 элементінің шығысында лог. 1-ге сәйкес күй болады, ал Д1-ң күйі лог. 0-ге сәйкес келеді, себебі олардың екеуінің де кірісінде лог. 1 болады. Кіріске нольдік потенциалы бар импульс әсер еткенде шығысында бірінші элементтің лог. 1 -ге сәйкес болады, ол С конденсаторы арқылы екінші элементтің кірісіне әсер етеді. Енді қайтадан кірісіне лог. 1-ге сәйкес келсе де, Д2 элементінің шығысында жоғары кернеу сақталады.

Д2 элементінің шығысында лог. 0 С конденсаторы Uc= U^1 - Uбас күйіне дейін зарядталғанша болады, R резисторының кернеуі бастапқы күйге келеді Uбас.

Бірліквибратордың шығысындағы импульстің сипатталуы:

Tu=C(R+Rшығ) Ln(U^1/Uбас)

Rшығ - бірінші элементінің шығысындағы кедергі

Uбас - бастапқы логикалық элементінің кернеуі

КІРІСПЕ

Бірліквибраторлар синхронизацияланған кестелерде, кері қайтарылған импульстерді іріктеу кестесінде және т. б. қолданылады.

Бірліквибраторлар яғни күтуші мультивибраторлар - ол берілген ұзындықтан бірлік импульсты алуды білдіреді. Импульс ұзындығы - фронттан ( немесе деңгей ) арнайы жіберуші импульсқа дейін.
