7. АҒАШ МАТЕРИАЛДАРДЫ ТИЕУ-ТҮСІРУ ЖҰМЫСТАРЫНЫҢ ТЕХНОЛОГИЯСЫ МЕН
М ЕХАНИКАЛАНДЫРЫЛУЫ

7.1. Ағаш материалдарыньщ сипаттамасы
Құрылыс, таукен, ағаш өңдеу және қағазцеллюлоза өнеркәсібі, сондай-ақ
көлік машиналарын жасау саласы ағаш материалдарын басты тұтынушылар болып
табылады.
Ағаштар қылқан жапырақтылар (қарағай, шырша, балқарағай, самырсын,
майқарағай, арша) мен жапырақтыларға (емен, шамшат, қайың, көктерек, жеке,
шаған, қызылқайың, жаңғақ, тал, шегіршін, терек, қандыағаш) бөлінеді.
Ағаш материалдарын жұмыр ағаш, кесілген ағаш, шпал, ағаштан жасалған
бұйымдар деп бөледі.
Ағаштардың діңдерін кесу, сыртын дұрыс өңдеу және бұтақтардан тазарту
нәтижесінде алынатын бөрене, дөңбек, бағаналар жұмыр ағашқа жатады.
Ағаш материалдардың атаулары мен сорттары стандартқа түсірілген.
Жұмыр үзын ағаштың диаметрі 220-360 мм, ұзындығы 6-18 м. Орташа өлшемді
жұмыр ағаштың диаметрі 140-220 мм, ұзындығы 4-6,5 м. Жұмыр қысқа ағаштың
диаметрі 200-260 мм, ұзындығы 1,5-5,5 м. Сақтауға қойылатын жұмыр ағаштың
жоғарғы бүйірінде мемлекеттік стандартқа сәйкес таңбасы болуы тиіс.
Кесілген материалдар тақтайға жене қырлы ағашқа бөлінеді. Тақтайда В28,
ал қырлы ағашта - В28 (В - ені, мм; 5- қалыңдығы, мм). Ені В - 80-200 мм
тақтайдың қалыңдығы 5 = 13-22 мм, адымы А§ = 3 мм. Қалыңдығы 32 және 40 мм
тақтайдың ені тиісінше 80-250 және 100-250 мм. Ені 80-100 мм қырлы ағаштың
қалыңдығы 40, 50, 60 мм, ені 130-250 мм болса, қалыңдығы- 130-250 мм.
Тақтай мен қырлы ағаштың ұзындығы £ = 1 — 6,5 м.
Тиісінше 0,5 және 0,25 м болып жіктелуіне қарай жұмыр және кесілген
ағаштардың ұзындығы жоғарыда көрсетілген ұзындық өлшемдері шегінде арта
береді.
Өңделу әдістеріне қарай кесілген материалдар тілінген және
тілінбеген материалдар болып бөлінеді.
Ағаш материалдары сапасына қарай 4 сортқа және сортсыз материалдарға
бөлінеді.
Жіңішке, жүқатақтайщаларды (клепка), кереге шабақтарды (дранкн) ыдыс
жасайтын тақтайшаларды және т.с.с. кесілген материалдарі а жатқызады.
Ағаш сүрегін сақтау және тасымалдау жағдайына әсер ететін оның негізгі
қасиеттері - ылғалдылығы, тығыздыгы, пішіні және бойлық өлшемдері.
Ылғалдылъқ дәрежесіне қарай ағаш материалдары құргаұ (ылғалдылығы 10-18
%), жартылап құрғақ (18-25 %) және жаңа кесілген дымқыл (25 %) материалдар
болуы мүмкін. Жүктің ылғалдылык, дәрежесі ағаштардың түқымына, дайындалған
жеріне, жыл мезгілдеріне байланысты.
Тығыздығы:
құргақ материалдар үшін - 0,35-тен (майқарағай) 0,76 (қызыл қайың) :тм3-
ге дейін;
жаңа кесілген материалдар үшін - 0,71-ден (жөке) 1,02 (емен) тм3-ге
дейін;
ылғалдылық дәрежесіне қарай 1 м3 ағаштың массасы қылқанды ағаштар үшін
0,45-тен 0,86 т-ға (жаңа кесілген) дейін өзгереді.
Қатарлап тиеу габаритінің коэффициенті немесе қалау тығыздығының
коэффициенті өренелердің жуандығы мен оларды қалау әдістеріне байланысты
0,47-ден 0,72-ге дейін ауытқиды.
Қылқанды ағаштар діңінің үзындығы 9 м дейінгі және жоғарғы бүйірінің
қалыңдығы 80-150 мм кесінділері төсеніш материалдар деп аталады. Қалыңдығы
3-70 мм осындай кесінділерді сырғауыл деп атайды.
Жақтау материалдары, плинтус, тұтқалар, еденге салынатын тақтай секілді
дайын материалдар үй-жайдың өлшеміне сай келетін ұзын пакеттермен
жеткізілуі тиіс. Есік пен терезе блоктары қоймаға құрастырылған және бояуға
дайын күйінде келуі тиіс.
Темір жолдың жүк айналымында ағаш материалдарының үлес салмағы 7 %-дан
асады. Тасымалданатын ағаш материалдардың шамамен; 50 %-ын жүмыр ағаштар,
23 %-ын кесілген материалдар, 5 %-ын шпалдар мен қырлы ағаштар және 22 %-ын
қалған материалдар мен ағаштан жасалған бүйымдар қүрайды. Тасымалданатын
барлық ағаш материалдардың жартысына жуығы темір жолдың үлесіне келеді.
7.1.1. Ағаш материалын іліп алатын құралдар
Буылған ағаштарды темір жолдағы төрттағанды, арқалы және ("құрмалы
крандармен, 4008 және 4028 автотиегіштермен тиеп-түсіреді, олар мыналармен
жабдықталған:
* грейферлі ілгіш;
* дірілдеткіш грейфер(виброгрейфер).
Буылған ағаштарды қолмен бекіту үшін траверсалы түзақ немесе трос ілгіш
пайдаланылады. Буылған жұмыр ағаштарды мыналармен іліп алуға болады: о
жартылай автоматты ілгіштермен - V— 4,5 м3, жүмыр ағашының үзындығы 1,5-6,5
м, бір немесе қосарланған табандары бар; Ғ=8м3, жүмыр ағашының үзындығы 8
м, үштабанды аша ілгіші бар; Ғ= 10 м3, жүмыр ағашының үзындығы 4-6,5 м; V —
12 м3, жүмыр ағашының үзындығы 6-18 м, немесе төртгабанды аша ілгіштері
бар;
• қолмен бекітілетін төртбуынды троспен.
Кесілген материалдарды негізінен ПС-01, ПС-03 үлгісіндегі көп айналымды
жартылай қатаң тростары бар пакеттермен тасымалдайды және:
• бұрылма табанды автоматты ілгіштермен;
* жартылай автоматты ілгіштермен;
* кеңістіктік траверсалармен;
* үш және төртбуынды тростармен қозғалтады.
Сыммен немесе болаттаспамен орап буылған ағаш материалдарды арнайы
топсалы және автоматты кран ілгіштерімен тиейді.
7.1.2. Ағаш материалдарды тасымалдайтын жылжымалы құрам және тиеу-түсіру
машиналары
Темір жолда жүмыр ағаштар мен кесілген материалдарды ашық жылжымалы
қүраммен (төртосьті вагондарда~55 %, платформаларда - 25 %), кәдеге жарамды
қысқа ағаштар мен отынның едәуір бөлігін жабық вагондармен тасымалдайды.
Вагондарды бойлай жұмыр ағаштың екі қатарын тиеуде бөренелер платформаның
ортасына қарай еңкіш болып жататындай етіп түрлі қалыңдықтағы төсемдер
дайын-дайды. Қысқажүмыр ағаштарды әдетге бүйір есіктері жабылған ашық
вагондармен тасымалдайды. Вагон шанағының көлемін барынша пайдалану үшін
алдын ала оның қабырғаларын өсіреді.
Ағаш материалдарды жылжымалы құрамға қатарлап тиеп, қатадалардың арасына
төсемдер салады. Қатарларды платформадағы қапсырмаларға қағып кіргізетін
тегістеп жонылған тіреулермен бекітеді де, сыммен тартып байлайды. Ашық
вагондарға ағаш материалдарды тиеуде вагонның әрбір бүйіріне 6-10 дана ағаш
тіреулер орнатады да, оларды шанақтың ішкі қапсырмаларына сыммен бекітеді.
Қалыпты тіреулердің биіктігі 2,8 м, жоғарғы шетінің диаметрі кемінде 100
мм. 2400-2500 мм биіктікке дейін әдеттегі әдіспен, яғни тіреу орнатылған
қатарлар түрінде тиеледі. Мүндай тіреулер ортаңғы жөне жоғарғы сымдармен
жүптаса тартылады. Жылжымалы қүрам габаритінің тарылған бөлігінің жоғарғы
үшына арнайы дайындалған және алдын ала буылған трапеция тәрізді бөрік
тиеледі, бүл әрбір вагонға 15 м3-ге дейін ағаш тиеуге мүмкіндік береді.

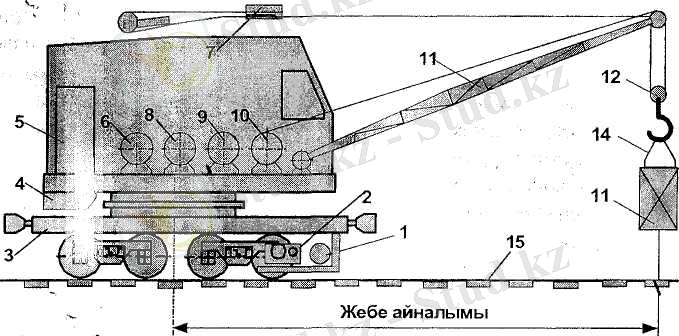

7.1-сурет. Темір жолдағы бұрмалы кранның сызбасы:
1 және 2 - электр двигательдер мен редукторлар (кранның әрбір жағында);
;3 - жүріс платформасы; 4 - бұрылу платформасы; 5 - дизель-генератор
қондырғы; 6 - бұрмалы көтеріп-түсіру механизмінің электр двигателі;
7 - бұрманың блоктар мен тростар жүйесі; 8 - кранның бұрылу бөлігі
механизмінің электр двигателі; 9 және 10 - жүкті көтеріп-түсіру
механизмінің
электр двигателі; 11 - бұрма; 12 - ілмек құрсауы; 13 - жүк ілгіштер (жүк
көтергіш тростар); 14 - жүк; 15 - темір жол тармағы

7.1.3. Бұрмалы кранның сызбасы
Темір жолдағы бұрмалы кранның толық бүрылмалы бұрмасы болады (7.1-сурет).
Кран рельсті жолмен өздігінен жылжуы үшін әрбір жүріс арбашығында жылжыту
механизмі құрастырылған.
Мұнда кран жебесі (11) кранның тірегінен едәуір қашық түрған жүкті
көтеруге мүмкіндік береді, Кран дизель-электрлі жетекпен жарақтандырылған.
Сондықтан генератор қондырғыны айналдыратын дизель кран энергиясының көзі
болып табылады. Генератор қондырғы барлық жүмыс істейтін механизмдердің
дербес электр двигательдерін V = 380 В кернеулі айнымалы токпен
қоректендіреді. Крандардың иіл-мелі кабельдер арқылы сыртқы желіден
қоректене жүмыс істеу мүмкіндігі де көзделген. Барлық механизмдердің дербес
электр жетегі болуы кез келген операцияны өзара үштастыра атқаруға
мүмкіндік береді.

7.1.4. Төрттағанды кранның сызбасы

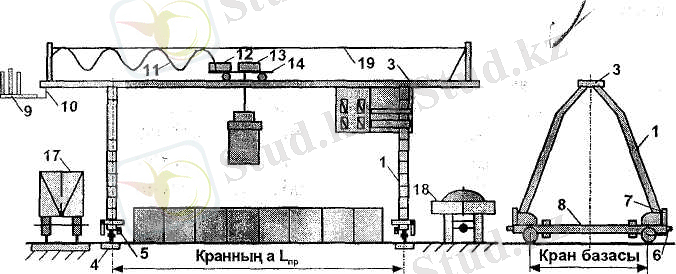

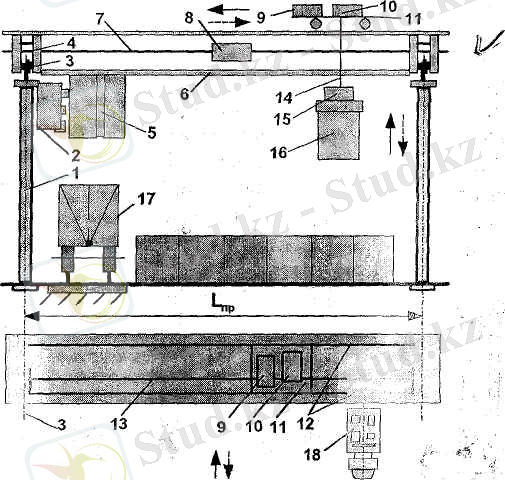

7.2-сурет. Төрттағанды кранның жалпы сызбасы:
1 - тірек (тіреулер); 2 - кабина; 3 - кран белдігі; 4 - кран астындағы
рельс;
5 - кран жүрісін шектегіш; 6 - аралық төсем (буфер); 7 - жүріс арбашығы;
8 — тартқыш; 9 - басты троллейлер; 10 - ток ажыратқыш; ... жалғасы
