2 деңгейлі алдын-ала су тастау қондырғысын автоматтандыру
Мазмұны

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1 бөлім Технологиялық бөлім ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
1.1 Орта тепкіш сорапты есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
1.2 Деңгейлі АСТҚ технологиялық үрдістің физикалық негіздері ... ... ... ... ..
1.2. 2 деңгейлі АСТҚ технологиялық үрдісін сипаттамасы ... ... ... ... ... .
1.3 Мұнайғаз айырғышының технологиялық іс-қимылының
физикалық
негіздері ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ...
1.4. 2 деңгейлі алдын-ала су тастау ТҮ негізгі және қосалқы технологиялық
жабдықтарының құралы және олардың техникалық
мінездемесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
1.5. 2 деңгейлі АСТҚ міндеті және конструктивті ерекшелігі ... ... ... ... ... ..
1.6. 2 деңгейлі алдын-ала су тастау ТҮ жүйелі техникалық сараптамасы ... ...
1.6.1 2 деңгейлі алдын-ала су тастау ТҮ-нің макроқұрылымының сараптамасы
және құрастырылуы ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
1.7. 2 деңгейлі алдын-ала су тастау ТҮ және алдын-алу су тастау ӨП
микроқұрылымдарының құрастырылуы және сарапталуы ... ... ... ... ... ... ..
1.8. 2 деңгейлі алдын-ала су тастау ТҮ ұйымдастыру құрылымын
құрастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ... .
2 бөлім Арнайы бөлім
2.1 2 деңгейлі алдын-ала су тастау ТҮ меңгеру объектісі ретінде
математикалық моделінің құрылымының өңдеу ... ... ... ... ... ... ... ... ... ...
2.1. Айырғыштардың С-3031,2 қарапайым объекктілерінде меңгеру және ауытқу
әсері орналастырылған каналдырдың беріліс функциясы арқылы математикалық
суреттемесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
2.2 С-3031,2 айырғышының математикалық моделінің құрамдық сызбасын
құрастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ..
2.3. 2 деңгейлі АСТҚ сұлбалау жүйесін автоматтандыруының есебінің
қойылуы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
2.3. Қолданылатын автоматтандыру жүйесінің сараптамасы ... ... ... ... ..
2.4. Берілген объект түрлері үшін жаңа автоматтандыру
технологияларына шолу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
2.5. Автоматтандыру жүйесінің түп тұлғасын талқылау ... ... ... ... ... ...
2.6. Есептердің формулаларын тұжырымдау ... ... ... ... ... ... ... ... ... ..
2.7. Қосалқы жүйе басқаруының құрамдық сызбасының өңдеуі ... ... ... ..
2.8. Технологиялық параметрлерін өлшеу каналдарының құрамдық
өлшеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ..
2.9. Қосалқы жүйе автоматикалық реттеудің құрамдық сызбасын өңдеу

Кіріспе

Қазіргі уақытта мұнайгаз өңдейтін өнеркәсіптер тек ғана біздің елде
ғана емес, сондай-ақ мұнай және газ ресурстарына бай басқа елдерде өте
маңызды роль атқарады. Бірақ біздің ел үшін жаңадан егемендік елған және
нарық қатынас таңдаған бұл сала өте зор роль атқарады. Себебі мемлекет
қазынасы 40 пайыздық кіріс болады.
Кеңес өкметі кезінде өңделетін кен орындары есептеу жабдықтармен
салыстырмалы жоғары емес дәлдікпен және жоғары дәрежелі емес автоматты
жабдықтар арқылы пайдалану жабдықтау жұмысының сапасын арттырып, кірістің
көбеюіне ықпал етеді. Жаңа жоғары сенімділікпен аса тиімділік жүйесімен
өңдейтін автоматтандырылу жұмысының тиімді орындалуына және мұнай өнімдерін
есептеулері үшін арналған; авариялық жағдайларда санының азаюына және
уақытқа сай құралдардың тиімді жүктеулеріне негізделді; бұзылған жағдайда
оперативті түрде жабдықтау арқылы шығынды азайту; өндірілетін өнімнің және
сондай-ақ персоналдық еңбек шарттарын жақсарту оның объектісі
ақпараттандыруды қамтамасыз етілуі, оперативті көрсеткіштерінің берілу
техникалық процестерін экономикалық құралдарына керекті және негізгі жоғары
табысты саласы дамудың біздің елде көздейді.
Берілген дипломдық жобаның мақсаты 2 деңгейлі алдын-ала су тастау
қондырғысын автоматтандыру Қызылорда қаласы Құмкөл кен орынның автоматы
қондырғыларын және қосалқы жүйелердің ақпараттық реттеу, қосалқы
жабдықтарының автоматты қорғанысы, сондай-ақ қосалқы жүйелерінің техникалық
қамтамасыздандыру және сигнализацияландыру қамтылады.

1. Технологиялық бөлім

1.1 Ортатепкіш сорапты есептеу
Ортатепкіш сораптың жалпы құрылғыларына шолу.
Ортатепкіш сораптар қалақты екі топтың біреуіне жаткызылады 16.
Қалақты сорап деп сұйықтың жалпы энергиясы дөңгелек қалағынан айналып
ағып өтеді.
Ортатепкіш қалақ сорапы сұйықтың ортадан шетіне дейінгі аралығына
жұмыс дөңгелегі арқылы ағыуы жатады.
Барлық ортатепкіш сораптардың атқару қызмет принципі сұйықтың
араласуына негізделеді, күштің әсер тигізу арқылы, жұмыс дөңгелегінің
дамытылған аиналысымен түсіндіріледі. Сондықтан ортатепкіш сораптың жұмыс

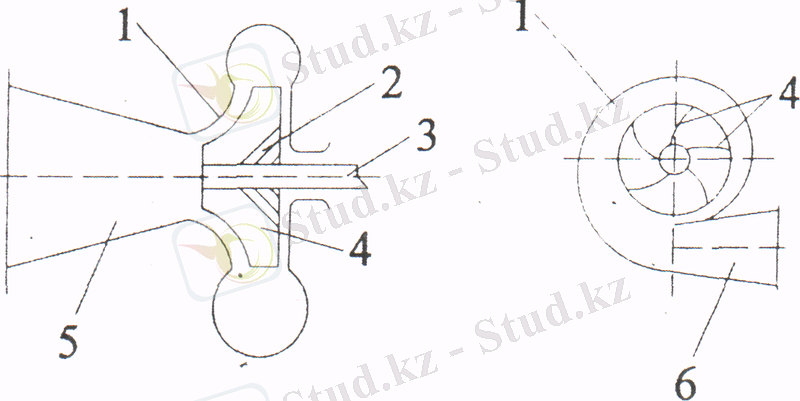

істеу принципі 1-ші суретте көрсетілгендей бір дөңгелекті ортатепкіш
сораппен түсіндіруге болады.

Сурет 1 – Біртабалдырықты ортатепкіш сораптың сызбасы.

Қозғалмайтын корпус 1, жұмыс дөңгелегі ішінде спираль пішінді 2, валға
жапсырылған 3. жұмыс дөңгелегі екі дискетадан тұрады (артқы және алдынғы),
олардың арасында қалақтар 4 орналасқан, ол радиалды бағытқа иілген,
дөңгелек айналасы бағытына қарама-қарсы орналасады. Сораптың корпусы
түтікпен 5 пен 6 сондай-ақ сіңдіретін және щығарылатын құбырлармен
жасалған.
Егер сіңретін құбырды және сораптың корпусын сұйықпен толырса, содан
кейін оны айналым жұмысына негіздесек, онда сұйық қалақтар арасындағы
каналдарды толтырса, ортатепкіш күш әсерінен дөңгелектің ортасынан шетіне
тартылады.
Дөңгелектен шығып сұйық спиральді камераға келіп түседі және одан ары
айдалмалы құбырға келеді. Жұмыс дөнгелегіне жетерден бұрын ауасыз (вакуум)
кеңістік орнайды, қабылдау резервуарына келіп түскен су сораптағы сіңіру
құбыры арқылы өтеді. Осылайша сұйықтың үздіксіз берілуі жүріп отырады.
Ортатепкіш сораптың негізгі детальдары.

Ортатепкіш сораптың негізгі детальдарына жұмыс дөңгелегі, бағыттаушы
аппарат (құрылғы), сорап корпусы, белдік, подшшипниктер және сальниктер
жатады.
Жұмыс дөңгелегі – сораптың негізгі деталі. Ол сұйық энергиясын
насостың айналым белдігіне жеткізеді.
Жұмыс дөңгелегі біржақты және екіжақты судың кіруімен пайда болатын
жабық және ашық түрлері бар.

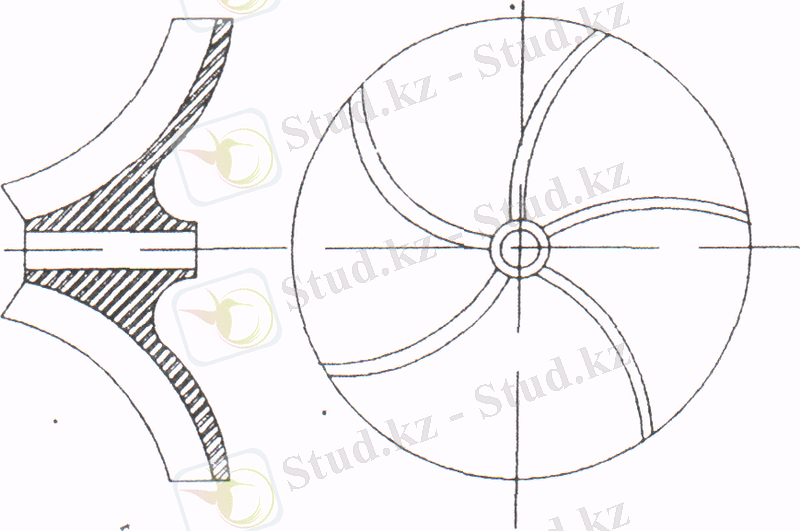

Дипломдық тапсырманың негізінде ортатепкіш сораптың жұмыс дөңгелегі
ашық түрдегі біржақты судың кіруімен орналастырғандығын 2 – ші суреттен
көруге болады.

Сурет 2 – Ашық жүйедегі біржақты су шығаратын жұмыс дөңгелегі.

Ашық дөңгелектің ерекшеленуі оның алдыңғы дискісі болмайды, сондай-ақ
қалақтар қозғалмаитын дискіге жанастырылады (саңылаулы) және насос
корпусына жапсырылған.
Ортатепкіш насостар 6 – 8 қалақтары бар.
Дөңгелектің сілетін және ішкі өлшем (ағыс) бөлімі гидродинамикалық
есеппен анықталады. Дөңгелек пішіні және конструктивті өлшемі, сондай – ақ
оның механикалық мықтылығын қамтамасыз етеді.
Бағыттаушы аппараттар әр түрлі болады: олар спиральды, жартылай
спиральды, екі айналымды және сақиналы болады. MIDIMASTER Eco ECO1 – 315K3
сорап спиралды алыптауыш болады.
Спиральды алыптауыш – бұл каналдық корпус ішінде жұмыс дөңгелегінің
айналасын алып жатумен көрсетілген (сурет 1). Көлденең кесінді бұл каналдың
сұйық көбейген сайын үлкейедй, жұмыс дөңгелегінен келіп түсетін, ал сұйық
жылдамдығы шығу алдында біршама азаяды немесе бірқалыпты болады.
Спиральды канал диффузорлық шығумен аяқталады, ондағы сұйық
жылдамдығы ары қарай азайып, кинетикалық энергиясы потанциалдық энергиясына
айналады.
Сораптың белдігі жұмыс жүргізушісінен айналымымен беріп жібері үшін
қызмет етеді. Дөңгелекті белдігі шпонкалар және тұрақты гайкалар арқылы
бекітіледі. Белдіктерді дайындау үшін қақталған (соғылған) болаттан
дайындалады.
Сораптың белдігі орналасқан подшипниктерде мұздату және майдың
мәжбүрлік айналдыру құрлыстары қарастырылған. MIDIMASTER Eco ECO1 – 315K3
сораптарының полшипникті сүйеніштері (тіректері) шығатын тіректерде
орналасқан.
Белдік өтетін тесіктерін сораптың корпусындағы нығайту үшін сальниктер
қарастырылған. Қысып толтыратын жағынан орналасқан сальник сораптан судың
ағып кетуін тоқтатады, ал сорып алатын жағынан орналасқан сальник сорапқа
ауа түскенде белгі береді.

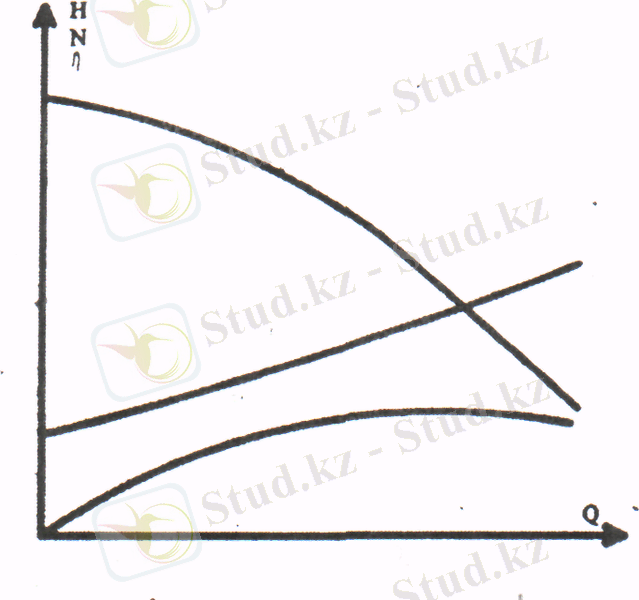

Ортатепкіш сорап 314 суретте көрсетілгендей жұмыс мінездемесі бар.

Сурет – 3 ортатекіш сораптың мінездемесі

Сораптың негізгі техникалық мінеземелерін есептеу.

Сорап түрін таңдап алу үшін оның негізгі техникалық көрсеткіштерін
есептеу қажет, егер ортаның керекті шығынына (айырғыштан кейінгі мұнай) Q =
300 м3сағ.
Әрбір сораптың негізгі техникалық негіздері олар қысым, пайдалы
күштілігі, жұмсалатын күштілігі, КПД13.
Қысым дегеніміз – ол меншілік энергияның сұйықтық сорапқа кіргенде
және шыққандағы айырмашылығы. Қысым келесі түсінікпен анықталынады:

(1)

Мұнда:
рВ, рН – сорапқа кіргенде және шыққандағы абсолюттік қысым, Па;
wB, wH – сорапқа кіргендегі және шыққандағы судың орташа жылдамдығы,
мс;
zB, zH – қысым өлшенетін орталық кескінділерінің орналасқан биіктігі;
pBpg, ppg мөлшерлерді келесі түрде көрсетуге болады:

,
(2)

Мұнда:
ра – атмосфералық (барометрлік) қысым;
МН – сораптан шығарғандағы артық (манометрлік) қысым, 642 м су. ст;
МИ – сорапқа кіргендегі артық (вакумдық) қысым, 25,5 м су.ст;
Сораптың кірер және шығар тесіктерінің диаметрлері бірдей
болғандықтан, судың жылдамдықтары сорапқа кірерде және шығарды бердей wB =
wH, zB = zH = 0. Осыларды есепке ала отырып:

Н = МН + МН,
(3)
Н = 642+ 25,5 = 616,5 (м)

Сораптың пайдалы қуаттылығы – бұл сораппен берілетін сұйықтықтың
күштілігі.

(4)

Мұнда:
p – мұнайдың тығыздығы 550 С, 754,3 кгм3
Q – керекті мұнай көлемі, 0,083 м3с.

(5)

Мұнда:

І – толықтың күші, 41 мА;
U – кернеу, 6 кВт;
cosφ – қуаттылық коэффиценті, 0,87.

Сорап қуаттылығы:

(6)

Мұнда:

ηДВ – жүргізушінің КПДсі 0,815 тең.

Сораптың шынайы техникалық сипаттамалары келесі:
- Q = 300 м3сағ,
- N = 315 кВт,
- Н = 26 бар.

Көрсетілгендей мұнай технологиялық операциясының қолайлы жұмысын
қамтамасыз етуіне керекті қуаттылықпен берілуі қанағаттандырады.

1.2.2 – ші АСҚТ–ң технологиялық процесінің физикалық негіздері.

1.2.2 – ші АСҚТ–ң технологиялық процесін баяндамалау.
Айырудың екінші деңгейінде 0,25 м Па қысымымен және 50 – 600 С
температурада мұнайдан газ бөлініп шығын арықарай 1 пайызға дейін
сусыздандырылады. Негізгі тасқын енгізу мөлшерінің құрылғыға берілуі
қысқарылған депульсатор (газ шығарылмайды) арқылы жүреді.
Мұнай айыруының бірінші деңгейінен кейін С – 3031,2 мұнайгаз
айырғыштарына түседі.
Бұл айыруда тесіктаса алдында кірер бөлімінде алдын ала газ- мұнай, су
бөлінеді, ал тұнба бөлімінде толық бөлініп шығады.
Айырғыштардан шыққан бөлінген газ ішекті тамшы ұстағыштардан өтіп СГ-
302 газайырғышына апарылады.
С-303-1,2 аппараттарының тұнба бөліміндегі мұнай деңгейі құйылғыш
тасамен ұсталынады, ал мұнай бөлімінде – А 3 реттеуші клапонымен, мұнай-су
фаза аралық деңгей тұнба бөлімінде А2 деңгей реттеуішімен су тастау жолында
ұсталынады.
С-303-1,2 – СГ-302 жүйесінің қысымы А1 тура әрекетті реттеуішімен
ұсталынады, ол арқылы артық газ факелден сыртқа тасталынады. 2-ші деңгейлі
газдың негізгі тасқыны өз қажеттелегі жұмсалады - мұнай жылыту П-3031,2
пештерінде жағылады. Өз қажеттілігіне және факелдағы газ шығынының өлшеуі
тораптар арқылы өлшенеді№
СГ-302 тік газ айырғышында тангенсалдық кірісімен және ішекті тамшы
ұстағышпен 2-ші деңгей газының конденсат бөлшектерінен және сұйықтардың
тамшыларынан тазаланады. СГ-302 – де газ түрлі және сұйық фазалары газ
компонентері арасында термодинамикалық тепе-теңдік бұзылады. Құрғақ газ
айырғыштың үстінен шығады, сұйық тамшыларының жартысы айырғыштың үстінен
шығады, сұйық тамшыларының жартысы айырғыштың астында, ал екінші жартысыц
ішекті тамшы ұстағышта тұнылады. Осылай, су және конденсат аппараттың
төменгі жағына келіп түседі. Ауыр күші ауданында олар келесі тәртіпте
бөлінеді: айырғыштың ең астында – су фазасы, жоғарырақ – сәл жеңіл
конденсат, ал оның жоғарысында газддың бөлінген сұйық тамшылардан пайда
болған тұман№
Құрылғылар астынғы жағында жиналған конденсат деңгейіне жеткенде В2
тиектелген клапоның ашылуы арқалы дренажға тасталынады.
БЕ-304 мұнайгаз буфер – айырғышында арықарай мұнайдан газ бөлініп
шығады. Мнайгаз буфер – айырғышында арықарай мұнайдан газ бөлініп шығады.
Мұнайгаз буфер – айырғышында 2 бөлімнеен тұрады. Бөлімдер арасындағы газ
қысымы В82 тиектелген клапонымен реттеледі фазаның бөліну деңгейінің
датчиктің шектік көрсеткіштерімен көрсетіледі. Мұнай деңгейі а4 реттеу
клапонымен ұсталынады.
БЕ–304 – тен тазартылған газ Р-30 жинақтауыш резервуарына өз қысым
астына түседі, одан Н-3051,2 сораптарымен НСп Харекейінге арықарай
дайындалуға сорылады.
КДФТ, С-301, С-303 тасталынатын су тасқындары коллекторларда косылады
ОВ-3021,2 тұнба ыдыстың кірісінде орналасқан және (3000 м3сут) құрайды.
Тұнба ыдыстың жоғарғы жағындағы конденсат ал төменінде тығыздықтарының
айырмашылықтарынан конденсаттан бөлінетін су жиналады.
Тұнба ыдысында жинақталған су деңгейі фазаларының датчикпен бақыланады
және В53, В61 көмегімен дренаждың кенділікке тасталынады.
ОВ-3021,2 – ден тазартылған су өз қысымымен Р-302 жинақтауыш
резервуарына келіп түскен соң Н3041,2 сораптарымен технологиялық сұйқтық
дренаж кенділіктерге тастау үшін дренаждың желістері мен қысырмалары бар.

1.3. Мұнайгаз айырғышының технологиялық операциясының физикалық
негіздері.

Берілген дипломдық АСТҚ 2-ші деңгейінің автоматтандыруының бөлшектік
сараптамасы және С-3031,2 екі мұнайгаз айырғыштарының автоматтандырылуы ал
себептерден берілген айырғыштар бойынша мұнай айырғыштарының негізгі
детальды қарастыру қажет.
Мұнай эмульсиясы айырғыштарға форсуналық типті саптаулар карқылы
келеді 27№ мұнай және газ фазаларының арасында қарым-қатынас көлемі
үлкейу мақсатымен жасалынады, нәтижелі және мұнайдан газдың жылдам бөліп
шығу үшін және сұйық тамшылар тазартылған газ көпіршіктерін айырғыштардан
көп әкелуін тоқтату үшін. Бұл жағдайда айрғыш көлемінде майдадисперсті
мұнайгаз қосындысы пайда болады 1-2 мм өлшемді мұнай тамшыларынан тұрады.
Мұнай тамшы өлшемдері айырғышта – QΔр қатынасты функция.
Мұнда: Q – фазалық тартыслыс, ал Δр – фазалардың тығыздықтарының
айырмашылығы. Үлкен қатынастар ірі тамшылар пайда болады, сондықтан
бөлінген фазалардың үстінгі көлемі азаяды, салмақ қалыстыру қиындауына
әкеледі.
Суды мұнайдан бөлуінің негізгі қасиеті – бұл олардың тығыздықтарының
айырмашылығы су, мұнайға қарағанда тығыздығы үлкенірек, демек салмағыда
берілген температура мен қысымды да болып келекді. Тұнба бөліміндегі су
үстынде қалқып жүрген мұнай, мұнай бөліміне құйылады, одан ары
айырғыштардан құылып алынады. Мұнай деңгейінен төмен орналасқан су
айырғыштардан тұнба бөліп құйылады.
Мұнайдың тазартылған дәрежесі газ айырғыштарында кескін
көрсеткіштермен сипатталады:

(7)

(8)

(9)

Мұнда:
GН1, GН2 – айырғышқа дейінгі және кейінгі мұнай салмағының азаюы;
GГ1, GГ2 – айырғышқа дейінгі және кейінгі газ салмағының азаюы;
GВ1, GВ2 – айырғышқа дейінгі және кейінгі су салмағының азаюы;
Сондықтан, әрбір айырғыш сатысында қысым азайғанда мұнай көлемінде
азаяды, мұнайдың газсыз дандырылады және сусыздандырылады, сапалы бөлінген
су мен газдың көлеміде өседі.
Айырғыш құрылысының әр түрлі жағдайлар да жұмыс ішегімен келесі баланс
байқалады:

(10)

Айырғыштық құрылыс ағынның кірісі мен шығысы болғандықтан, оның
жұмысын келесі баланстық теңдеуден бяндауға болады.

(11)

GП(t) – кіріс шығыны;
GС(t) – шығыс шығыны;

Барлық айырғыш процессінің нәтижесін сипаттайтын негізгі көрсеткіштер
– олар эмульсияның тұндырған уақыты, температурасы, берілетін
деэмульгатордың мөлшері, қалдық судың және тұздың мөлшері тұндырылған
мұнайда. Егер көрсетілген мөлшерлер су болса: тұндыру уақыты 1–2 сағат,
температурасы 50-600С, деэмулгатор шығыны 20-30гт, мұнайдың суландырылғына
5-10 %, тұздың мөлшері 50-1000 мгл, онда айырғыш процесі нәтижелі деп
санауға болады. С-3031,2 мұнайгаз айырғышының жұмысы жоғары айтылып кеткен
талаптарға сай. С-3031,2 айырғыштар кірісіне мұнай эмульсиясы 0,25 мПа
қысымы, температурасы 55-600С, 20% салыстырмалы ылғалдықмен келіп түседі.
Айырғыштың екінші деңгейінің алдында мұнай эмульсиясы мұнайдан, судан,
газдан тұрады. Мұнай эмульсиясын құрайтын компоненттерді салмақ қатынастары
келесідей: мұнай – 309 м3сағ, су - 262 м3сағ, газ – 46 м3сағ. Айырғыштан
соң С-3031,2 айырғыштан өтетін 1812 м3сағ көлемде газ СГ-3021,2 газ
айырғышына келіп түседі. Мұнай эмульсиясынан бөлінген су ОВ-3021,2
тұндыратын ыдыстарға арй айырғыштарға түседі 44 м3сағ көлемінде. С-3031,2
мұнайгаз айырғыштардамұнайды айырғанан соң 15 пайызғадейін суландырылған
болады. Тұну уақыты айырғышта 1,5 сағаттан аспауы келек.

АСТҚ 2 қол режимінде басқару қағидасы.
Жіберу
1. Дренаждың барлық кеңділігі арқылы дренаж сызығымен өндіріледі (ТС-
11), бұл үшін өндіруді ашық тиекті ысырмаларды қолмен келтіреді. Осыдан
кейін дренаждың ысырмалары жабылады.
2. Мұнай және мұнайгаз айырғыштарына жіберіледі С-3031,2 – мен
өткізгіш құбыры мен газ өткізгіш құбыры айырғыштар жолымен жүргізіледі.
Номиналдық көрсеткіш мәнін алу үшін технологиялық парометрлерді айырғышта
ашық ысырмалардың мұнай өткізгіш құбыры және судың газайырғышта өндірілу
жүргізіледі.
3. Ысырмаларды ашқан кезде өткізгіш құбырдағы сулар, су қоимасына
келіп түседі ОВ – 3021,2, сол жерде шамалы ашық ысырмалар өткізгіш құбыр
конденсатында өтеді. Номиналь көрсеткіш мәнін технологиялық көрсеткіштерден
алу үшін тұндырғышта өндіріледі, сондай – ақ ашық ысырмалар құбырөткізгіш
сулар резервуарларда өндірілуі мүмкін.
4. Суды су резервуарына жібермес бұрын Р-302 өңдеп, ашық ысырмаларды
құбырөткізгіш газы резервуарда өңдейді. Жоғарғы номинальді көрсеткішке жеті
үшін су деңгейін су резервуарына жіберіліп, су насостары БКНС су сорып, ол
төменгі номинальды көрсеткіш су деңгейлі резервуарына түседі.
5. Газдың газайырғышқа СГ-302 түспен бұрын ашық клапанды газ өткізгіш
құбырларында айырғыштармен өңделеді. Жоғарғы номинальді көрсеткіштерге жету
үшін конденсат деңгейі ашық клапан құбырөткізгіш құрғатуында өнділіліп,
сондай-ақ төменгі номинальді көрсеткіш мәнін алу үшін конденсат деңгейінен
жіберіледі.
6. Мұнай және мұнайгаз айырғыштары БЕ-304 – ке жіберілмес бұрын, ашық
клапандар газ өңдейтін ашық құбырларда мұнайгаз айырғыштарынан бөлек
өңделеді.
7. Номиналь көрсеткіш мәні технологиялық параметрлердің ашық
клапандары мұнай өңдейтін құбырларда мұнайды сорып, коммерциялық есептермен
жүргізіледі.

Тоқтату
1. Бірінші деңгейлі АСТҚ-ға мұнайдың түспеуі жабық ысырмаларда
өңделеді.
2. Толық кенділіктер барлық кеңістікте ысырмаларда өндіріледі.
3. Дренаж кеңістігімен жүргізіледі.

1.4. Екінші денгейлі алғашқы су тастау ТП негізгі және қосалқы
технологиялық жабдықтарының құрамы және олардың техникалық мінездемесі
Негізгі және қосалқы техникалық жабдықтау технологиялық жүйе
процессінде екінші деңгейлі құжаттарды жабдықтаумен анықталады.

1.5. Екінші деңгілі АСТҚ-ның міндеті және конструктиві ерекшеленеді.
4 суреттен АСТҚ-ның жалпы жоспары 1- және 2 деңгейлі Құмкөл кенорыны
орналастырылған (басжоспар). АСТҚ-ның территориясын шартты түрде бес
бөлімшеге бөлуге болады.
- факел, факелді сорап (Н-303) және дренаж кеңістігі (Е-306) алаңы
орналастырылады;
- мұнай резервуары (Р-301), мұнайгаз айырғышы БЕ-304, дренаж кеңістігі
және тағы басқа қондырғыларды орналастыру алаңы;
- су газайырғышы (СГ-301, СГ-302), мұнайгаз айырғышы (С-301, С-
3031,2) пеш (П-3011,2) дренажкеңістігі және тағы басқа қондырғылар
орналасқан алаң.
- операторлы, зертханалық, энергоблокты, компрессорлы, және тағы басқа
орналастыру алаңы.
Мұнай эмульсиясын тазалау және АСТҚ екінші деңгейлі реттеуіш
контроллері қондырғылары келесі шарттармен орнығады, сигналдарды өңдейтін
және негізгі реттеуіші технологиялық параметрлері атмосфералық жауын-
шашындармен жарылыс орындарынан келесідей орналастырылады:
Бірінші контроллер газ айырғышы (СГ-302) аралығымен және мұнайгаз
айырғышы (С-3031,2) ораналастырылады;
Екінші контроллер мұнайгаз айырғышы (БЕ-304) және мұнай резервуары (Р-
301) аралығына орналасқан;
Үшінші контроллер мұнай сорабы (Н-3051,2) жанында орналастырылады;
Төртінші контроллер су қлоймасы (ОВ-3021,2), су резервуары (Р-302)
және су сорабы (Н-3041,2) жанында орналасқан.

Қоршаған орта параметрлері:
- қоршаған орта ауа температурасы 30-400С
- ауа ылғалдығы 40-700С;
- шаңдылығы 4 мгм3.

АСТҚ сондай-ақ ПУЭ сияқты жарылғыш аймағы болғандықтан, яғни В-1г
зонасына жататындықтан келесілер қарастырылады:
- жарылыстан қорғау жарылғыш зонасын класына сай орналасады;
- суармалы деңгей датчикті дискретті шығынымен және шығын 4-20 мА үшін
бартер өз қауіпсіздігі отқа қосылады.
- электр жалғағыштары мыс кабельдерімен жалғасыуы керек.
- барлық кабельдер изаляцияланған ПВХ- мен құбыр және каробкаларға
салынады.
- климаттық техникалық жағдайы IP54 деңгейінде орналастыру керек.
-жер деңгейіне орналастыру үшін арнайы жердеңгей (нөлдік) қорғайтын
провод орналастырылады.
-өртенгіш зоналары үшін барлық құралдар тұрақты және ауыспалы
тоқтарымен, сондай-ақ металқұралдарына техникалық өңдеуде орналастырылады.
-шкафтар оптикалық түтін детекторымен және өрт сигналдарымен
қамтамасыз етіледі.
-кабельдер және өткізгіштер таза түрде орындалуы керек, яғни су
өткізбейтін шарттары қамтамасыз етілуі керек.
Осылайша диплом жобасында берілген С-3031,2 мұнайгаз айырғыштары
құрылғыларымен көрсеткіштерінің негіңзгі мәліметтері берілген. 5-ші суретте
НГСВ-1 поз. С-3031,2 мұнайгаз айырғыштар сызбасы көрсетілген.
Мұнайгаз айырғышта газбен және судан мұнайды айырып алады:
1. Мұнайдан газ алып оны химиялық шикізат немесе отын ретінде
пайдалану;
2. Мұнайгаз тасқынның араласып кетуін кеміту және сонымен қатар
гидравликалық кедергіні төмендету және мұнай эмулсия пайда болуын доғару;
3. Пайда болған көпірікті ыдырату;
4. Тұрақсыз эмульсияны тапқанда, мұнайдан суды бөліп алу.
5. Мұнайдың пульсациялық қысымын азайту мұнайгаз қосындысын
жинақталған коллектормен тасмалдағанда.

Мұнайгаз айырғыштарының келесі бөлімдері бар:
1. Негізігі айырғыш бөлімі, мұнайдың газдан бөлуге қызмет етеді. Бұл
айырғыштың жұмысына өнімнің конструктивтік кірісті бедендірілуі әсер етеді,
форсунка түрлі сипатамалар газ сұйық қосындысының кірісін көбейтеді;
2. Тұндыратын бөлім мұнда газ көпіршіктерінің қосымша бөлінуі болады,
мұнаймен айырғыш бөліміне апарылады. Мұнайдан газ көпіршікетері жинақталған
қарқынды бөлінуі үшін мұнайдыенкейген кезде жазықпен жіңішке қабатпен
бағыттайды, сонымен мұнайдыңжылжу жолының ұзындығын ұлғайта және оның
айырылу тиімділігі. Енкейген жазықтар үлкен емес табалдырықпен істелген,
олар мұнайдан газдың бөлініп шығуын мүмкіндік туғызылады.
3. Мұнай жинайтын бөлімі тек ғана жинақ түрінде, сонымен мұнайда
айырғыштан шығырады. Мұнда мұнай бір фазалық қалпында немесе газбен ьірге
қосынды болады – айырғыш және тұндыратын бөлімшелердің жұмыстарын
тиімділігіне сонымен қатар мұнайдың жабысқақ қасиетінен және айырғышта
болған уақытына тәуелді.

1.6. Екінші деңгей алғаш су тастау ТП жүргізілу технологиялық
критериясы.
Ақпараттың мықтылығының көлемі екінші деңгейінің алғаш су тастау
процесінің қағиданы техникалық сызбасымен анықталады. Параметрлерді
наминалды нұсқаларын 4-ші қосамыз және 1 мен 2 авариялық шегінің
көрсеткіштері. 5-ші кестені қосамыз жіберілген динамикалық өзгерулерін
қадағаланатын технологиялық параметрлерінің оларды сыртқы ауытқуы.

7. поз. Р-302 РВС-2000 су резервуары
39 Фазалар деңгейін бөлу және Н=0,5м Н=10м
сұйық деңгейі

1.7. Екінші деңгей алғашқы су тасыту ТП жүйелі техникалық сараптамасы.

1.7. Екінші деңгей алғашқы су тасыту ТП құрастыру және макроқұрлымының
сараптамасы.

Берілген дипломдық жобада тек гана 2-ші деңгейалғашқы су тастау ТП
қарастырғанна, онда макро мен микросараптамасын барлық алғаш су тастау ӨП
(1 және 2 деңгей ТП) істейміз, ал 2-ші деңгей алғашқы су тастауының ТП толы
микросатаптамасын істейміз.
Берілген ПГС мен сәйкес алғаш су тастау ӨП микросраптамасын құраймыз.
Сыртқы кіріс және шығыс технологиялық байланыстарын (ТБ) анықтамыз.
-ТБ-1, сыртқы кіріс ТБ 2-ші қатар бұрғының мұнай эмульсиясының келесі
параметрлерімен Р=0,55 мПа, Т=300С, Q= 466 м3ч параметрлерімен;
-ТБ-2, сыртқы кіріс ТБ 1-ші қатар бұрғының мұнай эмульсиясының келесі
параметрлерімен Р=0,6 мПа, Т=300С, Q= 81 м3ч параметрлерімен;
-ТБ-3, сыртқы кіріс ТБ Б-10-нан реагенттер Р=0,15 мПа, Q=6м3ч
параметрлерімен;
-ТБ-4, сыртқы кіріс ТБ ПТБ-10А1 пешіне Р=4мПа, Q=60 м3ч
параметрлерімен;
-ТБ-5, сыртқы кіріс ТБ жалғанатын газдың ПТБ-10а1 пешіне Р=0,1 мПа,
Q= 1600 м3ч параметрлерімен;
-ТБ-6, сыртқы кіріс ТБ ПТБ-10а2 пешіне Р=4мПа, Q=60 м3ч
параметрлерімен;
-ТБ-7, сыртқы кіріс ТБ ПТБ-10а2 пешінд жағылатын газдың Р=0,1мПа,
Q=1600 м3ч параметрлерімен;
-ТБ-8, сыртқы кіріс ТБ газдың өзіне жұмсалуына Р=0,25мПа, Т=600С
параметрлерімен;
-ТБ-9, сыртқы кіріс ТБ ФДВ-ға Р=0,25мПа, Т=600С параметрлерімен;
-ТБ-10, сыртқы кіріс ТБ ФДВ-даға газы;
-ТБ-11, сыртқы кіріс ТБ Н-3051-2 кейінгі мұнай эмульсиясы Р=6,3мПа,
Т=600С параметрлерімен;
-ТБ-12, сыртқы кіріс ТБ Н-3041-2 кейінгі судың Р= 1мПа, Т=500С
параметрлерімен;
-ТБ-13, сыртқы кіріс ТБ құбырлардан және дренаж қондырғылары;
-ТБ-14, сыртқы кіріс ТБ ПТБ-10А1 түтін газдарының Т=6000С
параметрлерімен;
-ТБ-15, сыртқы кіріс ТБ ПТБ-10А2 түтін газдарының Т=6000С

параметрлерімен;
Сараптама қортындысы бойынша алғаш су тастау ӨП макроқұрылғылар
құрастырамыз 6-шы суретте көрсетілгендей.
Сурет 6 – Алғаш су тастау ӨП макроқұрылғысы.

1.7.2. Алғаш су тастау ӨП және 2-ші деңгей алғаш су тастау ТП
құрастырылуы және микроқұрылымының сараптамасы.
Берілген ПТС-ке сәйкес алғаш су тастау ӨП микросараптамасын
орындаймыз.
1. Алғаш су тастау ӨП екі ТП-дан тұрады:
-ТП-1, 1-ші деңгей су тастауы ТБ кірістерімен:
-ТБ-1, 2-ші бұрышының мұнай эмульсияның Р=0,55мПа, Т=300С, Q=466 м3ч
параметрлерімен;
-ТБ-2, 1-ші қатар бұрышының мұнай эмульсияның Р=0,6мПа, Т=300С, Q=81
м3ч параметрлерімен;
-ТБ-3, БР-10-нан реагенттер Р=0,15мПа, Q=6 м3ч параметрлерімен;
-ТБ-4, ПТБ-10А1 пешіне Р=0,4мПа, Q=60 м3ч параметрлерімен;
-ТБ-5, ПТБ-10А2 пешіне түтін газы Р=0,1мПа, Q=1600 м3ч
параметрлерімен;
-ТБ-6, ПТБ-10А2 пешіне ауа Р=0,4мПа, Q=60 м3ч параметрлерімен;
-ТБ-7, ПТБ-10А2 пешіне жанармай газы Р=0,1мПа, Q=1600 м3ч
параметрлерімен;

2. 2-ші деңгейлі су тастау ТП-2-ні ТБ шығысымен:
-ТБ-8, газдың өз қажеттілігіне Р=0,25мПа, Q=60 м3ч параметрлерімен;
-ТБ-9, ФВД-ға газдың Р=0,25мПа, Q=60 м3ч параметрлерімен;
-ТБ-10, ФНД-ға газдың;
-ТБ-11, Н-3051,2-ден мұнай эмульсиясы Р=6,3мПа, Q=60 м3ч
параметрлерімен;
-ТБ-12, Н-3051,2 кейіні су Р=1мПа, Q=50 м3ч параметрлерімен;
-ТБ-13, құбырлар мен дренаждың қондырғылары.

Барлық ТБ ТП-1 мен ТП-2 аралығындағы ішкі ТБ белгілейміз (ІТБ);
- ІТБ-1 С-301-ден газының Р=0,65мПа, Т=35 0С параметрлерімен;
- ІТБ-2 С-301 газының Р=0,65 мПа, Т=30 0С параметрлерімен;
- ІТБ-3 С-301 газының Р=0,65 мПа, Т=30 0С параметрлерімен;
-ІТБ-4 П-3011,2 мұнай эмульсиясының Р=0,25мПа, Т=55-600С
параметрлерімен;
-ІТБ-5 КДФТ-дан С-301-ден және құбырдың суының Р=0,25мПа, Т=550С
параметрлерімен;
ТП-1 және ТП-2 сараптамалары бойынша алғаш су тастау ӨП құрастырамыз
ТП-1 және ТП-2 7-ші суретте көрсетілген.

Сурет 7 – Алғаш су тастау ӨП микроқұрылымы.
Берілген жұмыста алғаш су тастау 2-ші деңгейінің ТП-2 ӨП бөлек
қарастырамыз.
ТП-2 микроқұрылымы 8-ші суретте көрсетілген.

Сурет 8 – 2-ші деңгейлі алғашқы су тастау ТП-нің микроқұрылымы.
Ары қарай алғаш су тастау Тп-2 2-ші деңгейінің толық микросараптамасын
тастаймыз.
9-шы суретте толығымен реттеу және тиегіш арматуралар көрсетілген,
олар процестің әрбір параметрлеріне тікелей әсер етеді. Қолға қимылмен
келетін жылжымалы топсалары түсірілген, себебі ТП жұмысын уақытында олар
ешқандай әсер етпейді. (f) бағыттары технологиялық параметрлерінің өлшей
орындары.
ТП-2 микроқұрылымы сәкес (сурет 9) берілген процесс біріздік
параллелді құрылымға жатантындығын айтады.
Ары қарай мұнай газ айғыштары ТО-1 толық миркосараптамасы құрастырамыз
С-303-де және С-3032-гі мұнайгаз айырғышы ТО-2 2-ші деңгейлі алғаш су
тастау ТП-2.
С-3031-гі мұнайгаз айырғыш ТО-1 микросараптамасын құраймыз.
Берілген ПТС-ке сәйкес аппараттарымен мәнін анықтаймыз, қосалқы
техникалық операцияларын орындайтын (ҚТО), То орындалу бағыты бойынша:
-ҚТО-1, В-17 – дискреттік (екі позициялық) басқару (реттеу) мұнай
эмульсиясының тасқынымен ІТБ-1-ден айырғышқа UВ 17 дистанцондық басқару
операциялары (командалары ашу-жабу);
-ҚТО-1, В-18 – дискреттік (екі позициялық) басқару (реттеу) газ
тасқынымен ІТБ-2-ге айырғышқа қолмен басқарылатын UВ 18 орны бойынша
(командалары ашу-жабу) операциясы;
-ҚТО-3, В-20 – дискреттік (екі позициялық) басқару (реттеу) су
тасқынымен ІТБ-4-ке айырғыштан қолмен басқаратын UВ 20 орнынан (командалары
ашу-жабу);
-ҚТО-4, В-21 – дискреттік (екі позициялық) басқару (реттеу) дренаж
тасқынымен ІТБ-5-ке айырғыштан қолмен басқару UВ 21 орнынан (командалары
ашу-жабу) операциясы;
-ҚТО-5, В-22 – дискреттік (екі позициялық) басқару (реттеу) мұнай
тасқынымен ІТБ-6-ға айырғыштан қолмен басқару UВ 22 дистанцондық басқару
операциялары (командалары ашу-жабу);
-ҚТО-6, В-84 –үзіліс газ тасқынының реттеу ІТБ-3-ке айырғыштан UВ 84
орнынан басқару операциясы (тікелей әсер ететін реттеуіш).
С-3031-ке мұнайгаз айырғышы ТО-1 қосалқы басқару операцисының құрамын
көрсетеміз, басқару әсерлерімен және сыртқы ауытқуыымен (f) бағыттарын
көрсетууімен (сурет 9).

Сурет 9 – С-3031 мұнайгаз айырғыштарының ТО-1 микроқұрылымы.

С-3032-гі мұнайгаз айырғыштарының ТО-2 микросараптамасын орындайсыз.
Берілген ПТС-ке сәйкес аппараттарымен мәнін анықтаймыз, қосалқы
техникалық операцияларын атқаратын ТО бағыты орындалу бойынша:
-ҚТО-1, В 23 – дискреттік (екі позициялық) басқару (реттеу) мұнай
эмульсиясының тасқынымен ІБТБ-7 –ге айырғыштан дистанциондық басқарумен UВ
23 орнынан (командалары ашу-жабу) опреациясы;

2. Арнайы бөлім

2.1. Екінші деңгейлі су тастау ТП басқару объектісі математикалық
моделінің құрлысын өңдеу.

2.1. Құрылыс сұлбаларын құрастыру және С-3031,2 айырғыштардың
қарапайым басқару объектілерін орнату.
С-3031,2 айырғыштардың құрылыс сызбаларын құрастырамыз.
С-3031 мұнайгаз айырғыштардың құрылыс сызбаларынреттеу объектісі
L111 параметрлердің (фазалардың бөліну және сұйық деңгейлері) (түбір
астымен 1 айырғышқа параметдің жататындығын көрсетеді), L121 (мұнай
деңгейі), Р91 (айырғыш қысымы) 13-ші суретте көрсетілген.

Сурет 12 – С-3031 айырғыштың құрамдық сызбасы L111, L121, Р91
параметрлерді реттеу объектісі ретінде.
С-3031 айырғыш құрамдық сзбасымен сәйкес келесі қарапайым басқару
объектілерін бөліп шығару:
- L111 фазалардың бөліну және сұйық деңгейінің үзіліссіз реттеу
объектісі. UА2 басқару әсерімен IТБ-12 арқылы және сыртқа ауытқумен IТБ-1
арқылы UВ17 -ге әсер етумен.
- L121 мұнай деңгейін үзіліссіз реттеу объектісі UА3 басқару әсерімен
IТБ-13 арқылы және сыртқа ауытқумен ҚТБ-1 арқылы UВ17 -ге әсер етумен.
- Р91 мұнай қысымы 2 позициялық реттеу объектісі UВ84 басқару әсері
мен IТБ-3 арқылы және сыртқа ауытқумен IТБ-1 арқылы UВ17 - әсерімен.

С-3032 мұнайгаз айырғыштарының құрамдық сызбасы L111 (фазалардың
бөліну және сұйық деңгейлері) параметрлері реттеуші объектісі ретінде
(түбір астымен параметрдің 2 айырғышқа жататыны көрсетілген), L121 (мұнай
деңгейі) Р92 )айырғыштағы қысым) 14-ші сурет.

Сурет 13 – С-3032 айырғыштың құрамдық сызбасы L112, L122, Р92
параметрлерін реттеуобъектісі ретінде.

- ҚТО-2, В-25 – дискреттік (екі позициялық) басқару (реттеу) су тастау
ІТБ-10-ға айырғыштан екі торабына қажет басқаратын UВ 25 орнынан
(командалары ашу-жабу) операциясы;
- ҚТО-3, В-2 – дискреттік (екі позициялық) басқару (реттеу) мұнай
тасқынымен айырғыштың ІТБ-11-ге UВ26 орнынан қолмен басқарылатын
(командалары ашу-жабу) операциясы;
- ҚТО-4, В-27 – дискреттік (екі позициялық) басқару (реттеу) мұнай
тасқынымен айырғыштан ІТБ-13-ке UВ 27 орнынан қолмен басқарылатын
(командалары ашу-жабу) операциясы;
- ҚТО-5, В-28 – дискреттік (екі позициялық) басқару (реттеу) газ тас
қынымен айырғыштан ІТБ-8-ге UВ 28 орнынан қолмен басқарылатын (командалары
ашу-жабу) операциясы;
- ҚТО-6, В-29 – дискреттік (екі позициялық) басқару (реттеу) су
тасқынымен айырғыштың ІТБ-12 А2-ге UВ 29 орнынан қолмен басқарылатын
(командалары ашу-жабу) операциясы;
- ҚТО-7, А-2 – үзіліссіз су тасқынымен реттеу ІТБ-12-де В29-дан В30-ға
дейін операциясы UВ2 дистанциондық басқару (командалары ашу-жабу);
- ҚТО-8, В-30 – дискреттік (екі позициялық) басқару (реттеу) су
тасқынымен ІТБ-12 А2-ге 4 торабына UВ30 орнынан қолмен басқарылатын
(командалары ашу-жабу) операциясы;
- ҚТО-9, В-31 – дискреттік (екі позициялық) басқару (реттеу)
операциясы су тасқынымен ІТБ-12 А2-ге 3 торабынан 4 торабына UВ31 орнынан
қолмен басқарылатын (командалары ашу-жабу) операциясы;
- ҚТО-10, В-32 – дискреттік (екі позициялық) басқару (реттеу)
операциясы мұнай тасқынымен ІТБ-13-ке В27-тен А3-ке UВ32 орнынан қолмен
басқарылатын (командалары ашу-жабу) операциясы;
- ҚТО-11, А3 – үзіліссіз мұнай тасқынымен реттеу ІТБ-12-де В32-ден В33-
ке дейін операциясы UВ33 дистанциондық басқару (командалары ашу-жабу);
- ҚТО-12, В-33 – дискреттік (екі позициялық) басқару (реттеу)
операциясы мұнай тасқынымен ІТБ-13-ке В27-ден А3-ке UВ32 орнынан қолмен
басқарылатын (командалары ашу-жабу) операциясы;
- ҚТО-13, В-83 – дискреттік (екі позициялық) басқару (реттеу) мұнай
тасқынымен ІТБ-13-ке 5 тораптан 6-шы торапқа UВ83 орнынан қолмен
басқарылатын (командалары ашу-жабу) операциясы;
- ҚТО-14, В-85 – үзіліссіз газ тасқынымен реттеу ҚТО-9-ға UА85 орыннан
автоматтық басқару (тікелей әсер ететін реттеуіш).
Қосалқы басқару операцияларының ТО-2 С-3032 мұнайгаз айырғыштар
құрамын көрсетеміз басқаратын әсерімен және сыртқы ауытқу (f) бағыттарының
көрсетумен (сурет 10).

Сурет 10 – С-3032-ге мұнайгаз айырғыштары ТО-2 микроқұрылымы.

1.8. Екінші деңгейлі алғаш су тастау ТП ұйымдастыру құралын құрастыру.

12-ші суреттегі екінші деңгейлі алғаш су тастау ТП ұйымдастыру құрамы
көрсетілген.
Екінші саты алғаш су тастау процессі келесі иерархиялық деңгейлерден
тұрады:
- үстіндегі иерархиялық деңгей 2 қосалқы деңгейлерден тұрады;
- екінші қосалқы ... жалғасы
Ұқсас жұмыстар
"Құмкөл" мүнайгаз кенорнының 1 деңгейлі алдын - ала су тастау қүрылғысын автоматтандыру жүйесін түрлендіру
Бу қондырғысын автоматтандыру
Абсорбциялау қондырғысын автоматтандыру жүйесі
АКМ-1,6 су жылыту қазан қондырғысын автоматтандыру жүйелерін монтаждау
Алдын ала тергеуді аяқтау
Алдын ала тергеудің аяқталуы
"Алдын ала тергеудің аяқталуы."
Ағынды суларды алдын ала тазарту
Қылмысты алдын ала тергеу сатысы
Абсорбциялау қондырғысын автоматтандыруда қолданылатын автоматтандыру құралдары мен бақылау приборларын монтаждау
Пәндер

Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор №1 болып табылады.

Байланыс

Qazaqstan
Phone: 777 614 50 20
WhatsApp: 777 614 50 20
Email: info@stud.kz
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
