Авто-жөндеу зауытының электрмен жабдықтау



Кіріспе 7
1 Авто.жөндеу зауытын электрмен жабдықтау 9
1.1 Зауыттағы технологиялық процесс 9
1.2 Жобаға берілген мәліметтер 11
2 Зауыт бойынша электр жүктемелерін есептеу 12
2.1 Жарықтану жүктемесін есептеу 12
2.2 Зауыт бойынша 0,4 кВ электр жүктемелерін есептеу 12
2.3 Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі
реактив қуатын компенсациялау 13
2.4 Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі ... . 20
3 Сыртқы электрмен жабдықтау сұлбаларын таңдау 26
3.1 I нұсқа үшін технико.экономикалық есептеулер 26
3.2 II нұсқа үшін технико.экономикалық есептеулер 28
4 U>1кВ үшін жабдықтың таңдауы және қысқа тұйықталу тогын 39
есептеу
4.1 СҚ .дан тұтынуын ескере отырып Iкз (U=6 кВ) қысқа тұйықталу 39
тогын есептеу
4.2 Ажыратқыштарды таңдау 41
4.3 ТП,ДСП және СҚ.ға кабель таңдау 43
4.4 Жүктеме ажыратқышын таңдау 45
4.5 БТҚС шиналарын таңдау 46
4.6 Изоляторларды таңдау 46
4.7 Картограмманы есептеу 47
4.8 Тоқ трансформаторларын таңдау 48
4.9 Кернеу трансформаторларын таңдау 54
5 Өмір тіршілігі қауіпсіздігі бөлімі 55
5.1 Зауытта еңбек қорғау бойынша ұйымдастыру және техникалық 55
шараларға талдау жасау
5.2 Шудан қорғану.Шудың деңгейіне акустикалық есеп жүргізу 59
5.3 Электр қауіпсіздігін қамтамасыз етудегі техникалық және 62
ұйымдастыру шаралары
6 Экономикалық бөлім 65
6.1 Бизнес.жоспардың мақсаты 65
6.2 Өткізу рыногын талдау 66
6.3 Жарнамалық компания 66
6.4 Маркетинг жоспары 67
6.5 Инвестициялық жоспар 67
Қорытынды 76
Қысқартулар мен белгіленулер тізімі 77
Әдебиеттер тізімі 78
Қосымша А (Зауыттың жарықтық жүктемесі)
Қосымша Б (Зауыттың 0,4 кВ жарықтық және күштік жүктемесі)
Қосымша В (Зауыт бойынша жүктемелердің нақтыланған
есептелінуі)
Электр энергетикасы базалық салалардың бiрi бола отырып, кез келген мемлекеттiң экономикалық, әлеуметтiк саласында маңызды рөл атқарады. Сондықтан электрэнергетикасы Қазақстан Республикасы экономикасының басым секторларының бiрi ретiнде айқындалып, жаңа тиiмдiлiгi жоғары технологиялар мен елдiң жалпы iшкi өнiмiндегi (ЖIӨ) энергия қажетсiнудi тұрақты төмендету базасында электрэнергетикасының орнықты дамуы кезiнде энергетика – экономика – табиғат – қоғам серпiндi теңдестiрiлген жүйе ретiнде қарастырылады.
Экономиканы әртараптандыру мен өнеркәсiптiң шикiзаттық емес салаларын және ауыл шаруашылығын дамытуға күш салынып жатыр. Әлемнiң барынша бәсекеге қабiлеттi 50 елiнiң қатарына кiру мiндетi қойылған.
Қазақстанның бiрыңғай электрэнергетикалық жүйесi Ресейдiң БЭЭЖ- мен және Орталық Азияның бiрiккен энергетикалық жүйесiмен (БЭЖ) қосарлас жұмыс iстейдi.
Қазақстан Республикасының бiрыңғай электр энергетикасы жүйесi
республика тұтынушыларын сенiмдi де сапалы энергиямен қамтамасыз ететiн электр станцияларының, электр беру желiлерiнiң және қосалқы станцияларының жиынтығын бiлдiредi.
Қазақстанның БЭЭЖ үш шартты аумаққа бөлiнген: Солтүстiк (Ақмола, Ақтөбе, Қостанай, Павлодар, Солтүстiк Қазақстан, Шығыс Қазақстан, Қарағанды облыстары); Оңтүстiк (Алматы, Жамбыл, Қызылорда, Оңтүстiк
Қазақстан облыстары); Батыс (Атырау, Батыс Қазақстан, Маңғыстау облыстары).
Қазақстан Республикасының электр энергетикасы мына секторларды қамтиды: электр энергиясын өндiру; электр энергиясын беру; электр энергиясымен жабдықтау; электр энергиясын тұтыну; электр энергетикасы саласындағы өзге де қызмет.
Электр энергиясы негізгі тұтынушыларына мыналар жатады: өнеркәсіп
орындары, ауыл шаруашылығы, көліктер, қала мен ауылдардың комуналдық шарушылығы. Осыған қарамастан электр энергиясының сексен проценттен астамын өнеркәсіп объектілері тұтынады.
1. “Cправочник по проектированию электрических сетей и электрооборудования” под редакцией Ю.Г.Барыбина и др. – М. Энергоатомиздат, 1991 г, 464 с.
2. С.С.C. Рокотян, И.М.Шапиро. Справочник по проектированию электроэнергетических систем. – М.: Энергоатомиздат, 1985. -352с.
3. Хакімжанов Т.Е. “Еңбек қорғау” – Алматы: «ЭВЕРО», 2008 – 240б.
4. Методические указания по структуре и требованиям к содержанию и оформлению дипломных работ для студентов специальности бакалавриата 050718
«Электроэнергетика» составлены в соответствии с ГОСО РК 3.08.345-2011
5. А.А.A. Федоров, Э.М. Ристхейн. Электроснабжение промышленных предприятий: Учебник для ВУЗов. – М.: Энергия, 1981. – 360с.
6. Л.Л.Коновалова, Л.Д.Рожкова. Электроснабжение промышленных
предприятии и установок. – М.: Энергоатомиздат, 1989. -528с
7. А.А. Федоров. Справочник по проектированию промышленных предприятий. – М.: Энергия, 1991. – 370с.
8. Г.Н. Ополева - Схемы и подстанции электроснабжения. Справочник.
Москва ФОРУМ-ИНФРА-М 2006 г.
9. Голубина А.Ю. Экономика отрасли. Методические указания к выполнению экономической части выпускной работы дя тудентов специальности 5В0718 – Электроэнергетика. - Алматы: АИЭС,2010.-15с.
10. Положение об аттестации производственных объектов организации по условиям труда.
11. Свенчанский А.Д., Трейзон З.Л., Мнухин Л.А. “Электроснабжение и автоматизация электротермических установок” – М.: Энергия, 1980. – 320 с.
12. П. А. Долин. Основы техники безопасности в электроустановках
Энергоатомиздат 2000 г.
13. Правила устройства электроустановок (ПУЭ): Шестое издание.
www.colan.ru/support/pue/tabl1329y.htm
14. www.vsoyuz.com/producija/cb/cb110kv/vrs110.htm
15. www.electro.com.kz/catalog/detail/265
16. www.vsoyuz.com/producija/cb/vakuumne-vyklyuchateli-35-kv/vr35ns.htm
17. www.electro.com.kz/catalog/detail/264
18. www.vsoyuz.com/producija/cb/vakuumne-vyqklyuchateli-10-kv/vr0.htm
19. www.xple.com.ua/silovyiekabeli-avvgavvgng.html
20. www.elektro-portal.com/series/show/vykljuchatel-nagruzki-vnr

5

6

7

8
Аңдатпа

Дипломдық жобада авто-жөндеу зауытының электрмен жабдықтау жүйесін жобалауға арналған. Жұмыста бүкіл зауыт бойынша жүктемеге есептеу жүргізілген, электрмен жабдықтаудың ең тиімді сұлбасы таңдалған (екі нұсқаны салыстыру арқылы), 110 кВ және 6 кВ шиналарындағы қысқа тұйықталу тоқтары есептелініп, олардың нәтижелері бойынша электр жабдықтары таңдалды.
Дипломдық жобада өмір тіршілік қауіпсіздігі мен экономикалық бөлім қарастырылды.

Аннотация

Дипломный проект посвящена разработке системы электроснабжения авто-ремонтного завода. Произведен расчет нагрузок по всему заводу, выбрана наиболее рациональная схема электроснабжения (сравнение двух вариантов), рассчитаны токи короткого замыкания на шинах 110 кВ и 6 кВ, по результатам которых осуществлен выбор электрооборудования.
В дипломном проекте были расмотрены разделы по безопасности жизнедеятельности и экономическая часть.

Annotation

Thesis is devoted to the development of power supply system Automotive Pepair Plant. The calculation of loads throughout the plant, chosen as the most rational scheme of power supply (to compare two versions), calculated short-circuit currents at the buses of 110 kV and 6 kV, which resulted in realized selection of electrical equipment.
As a diploma job sections were examined for life safety and economic part.
Мазмұны

Кіріспе
7
1
Авто-жөндеу зауытын электрмен жабдықтау
9
1.1
Зауыттағы технологиялық процесс
9
1.2
Жобаға берілген мәліметтер
11
2
Зауыт бойынша электр жүктемелерін есептеу
12
2.1
Жарықтану жүктемесін есептеу
12
2.2
Зауыт бойынша 0,4 кВ электр жүктемелерін есептеу
12
2.3
Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі

реактив қуатын компенсациялау
13
2.4
Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі ... .
20
3
Сыртқы электрмен жабдықтау сұлбаларын таңдау
26
3.1
I нұсқа үшін технико-экономикалық есептеулер
26
3.2
II нұсқа үшін технико-экономикалық есептеулер
28
4
U1кВ үшін жабдықтың таңдауы және қысқа тұйықталу тогын
39

есептеу

4.1
СҚ - дан тұтынуын ескере отырып Iкз (U=6 кВ) қысқа тұйықталу
39

тогын есептеу

4.2
Ажыратқыштарды таңдау
41
4.3
ТП,ДСП және СҚ-ға кабель таңдау
43
4.4
Жүктеме ажыратқышын таңдау
45
4.5
БТҚС шиналарын таңдау
46
4.6
Изоляторларды таңдау
46
4.7
Картограмманы есептеу
47
4.8
Тоқ трансформаторларын таңдау
48
4.9
Кернеу трансформаторларын таңдау
54
5
Өмір тіршілігі қауіпсіздігі бөлімі
55
5.1
Зауытта еңбек қорғау бойынша ұйымдастыру және техникалық
55

шараларға талдау жасау

5.2
Шудан қорғану.Шудың деңгейіне акустикалық есеп жүргізу
59
5.3
Электр қауіпсіздігін қамтамасыз етудегі техникалық және
62

ұйымдастыру шаралары

6
Экономикалық бөлім
65
6.1
Бизнес-жоспардың мақсаты
65
6.2
Өткізу рыногын талдау
66
6.3
Жарнамалық компания
66
6.4
Маркетинг жоспары
67
6.5
Инвестициялық жоспар
67

Қорытынды
76

Қысқартулар мен белгіленулер тізімі
77

Әдебиеттер тізімі
78

Қосымша А (Зауыттың жарықтық жүктемесі)

Қосымша Б (Зауыттың 0,4 кВ жарықтық және күштік жүктемесі)

Қосымша В (Зауыт бойынша жүктемелердің нақтыланған
есептелінуі)
Кіріспе

Электр энергетикасы базалық салалардың бiрi бола отырып, кез келген мемлекеттiң экономикалық, әлеуметтiк саласында маңызды рөл атқарады. Сондықтан электрэнергетикасы Қазақстан Республикасы экономикасының басым секторларының бiрi ретiнде айқындалып, жаңа тиiмдiлiгi жоғары технологиялар мен елдiң жалпы iшкi өнiмiндегi (ЖIӨ) энергия қажетсiнудi тұрақты төмендету базасында электрэнергетикасының орнықты дамуы кезiнде энергетика - экономика - табиғат - қоғам серпiндi теңдестiрiлген жүйе ретiнде қарастырылады.
Экономиканы әртараптандыру мен өнеркәсiптiң шикiзаттық емес салаларын және ауыл шаруашылығын дамытуға күш салынып жатыр. Әлемнiң барынша бәсекеге қабiлеттi 50 елiнiң қатарына кiру мiндетi қойылған.
Қазақстанның бiрыңғай электрэнергетикалық жүйесi Ресейдiң БЭЭЖ- мен және Орталық Азияның бiрiккен энергетикалық жүйесiмен (БЭЖ) қосарлас жұмыс iстейдi.
Қазақстан Республикасының бiрыңғай электр энергетикасы жүйесi
республика тұтынушыларын сенiмдi де сапалы энергиямен қамтамасыз ететiн электр станцияларының, электр беру желiлерiнiң және қосалқы станцияларының жиынтығын бiлдiредi.
Қазақстанның БЭЭЖ үш шартты аумаққа бөлiнген: Солтүстiк (Ақмола, Ақтөбе, Қостанай, Павлодар, Солтүстiк Қазақстан, Шығыс Қазақстан, Қарағанды облыстары); Оңтүстiк (Алматы, Жамбыл, Қызылорда, Оңтүстiк
Қазақстан облыстары); Батыс (Атырау, Батыс Қазақстан, Маңғыстау облыстары).
Қазақстан Республикасының электр энергетикасы мына секторларды қамтиды: электр энергиясын өндiру; электр энергиясын беру; электр энергиясымен жабдықтау; электр энергиясын тұтыну; электр энергетикасы саласындағы өзге де қызмет.
Электр энергиясы негізгі тұтынушыларына мыналар жатады: өнеркәсіп
орындары, ауыл шаруашылығы, көліктер, қала мен ауылдардың комуналдық шарушылығы. Осыған қарамастан электр энергиясының сексен проценттен астамын өнеркәсіп объектілері тұтынады.
Электр энергетикасы саласының күштi жақтарына мыналар жатады:
- Арзан көмiрдi пайдаланатын жылу электрстанцияларында электрэнергиясын өндiрудiң жоғары үлесi (2009 жылы жалпы өндiрiс көлемiнiң шамамен 74%-ы);
- кернеуi 220-500-1150 кВ жүйе құрушы электр беру желiлерiнiң дамыған схемасы;
- жедел диспетчерлiк басқарудың орталықтандырылған жүйесi;
- жаңартылатын энергияның айтарлықтай әлеуетiнiң болуы (1,0 трлн.кВт.сағ жоғары);
- Қазақстанның БЭЭЖ-нiң Орталық Азияның БЭЖ-мен және Ресейдiң
БЭЖ-мен қосарлас жұмыс iстеуi;
- Электрэнергиясының көтерме сауда - бөлшек сауда нарығының тиiмдi жұмыс iстеуi үшiн нормативтiк-құқықтық база жасалды;
- Электрэнергиясын экспорттау мүмкiндiгi және транзиттiк әлеуеттiң болуы;
- отын-энергетика ресурстарының елеулi қорының болуы.
Энергожүйеден өндіріс объектілеріне, қондырғыға, жабдық пен механизмдерге қажетті мөлшер мен сапаға сай электр энергиясын беруді қамтамасыз ету үшін кернеуі 1000В-қа дейін және жоғары желіден тұратын өндіріс мекемелерінің электр жабдықтау жүйелері, трансформаторлық, түрлендіргіш және бөліп тұратын қосалқы станциялар қызмет етеді.
Электр жабдықтау нысандарын жобалаудың басты мәселесі - олардың сенімділігі мен үнемділігінің жоғарғы сатысын қамтамасыз ету. Өнеркәсіптердің электр жабдықтауын жобалау ғылым мен техниканың ең жаңа жетістіктерін қолдануды есепке ала отырып жүргізіледі. Салынатын электр қондырғылар эксплуатациясының қауіпсіздігін, сенімділік пен
үнемділікті қамтамасыз ету керек. Жобалау кезінде бұл көрсеткіштер технико-
экономикалық есептеудің көмегімен жүзеге асырылады.
Бұл дипломдық жобада авто-жөндеу зауытының электржабдықтау жүйесінің толық есептеулері жүргізілген.Өнеркәсіптік кәсіпорындарды электр жабдықтауды жобалау кезінде сұлба үшін оңтайлы кернеулерді таңдау маңызды мәселе болып келеді, өйткені олардың мәндері электр беріліс желілерінің параметрлерін және станциялар мен аралық станциялардың таңдалатын электр жабдықтарының параметрлерін анықтайды, демек капитал жұмсаудың өлшемдерін, түсті металл шығынын, электр энергиясының шығындары және пайдаланушылық шығындарды анықтайды.
Дипломдық жобаның мақсаты: технико-экономикалық есептеулер негізінде өндіріс орнын электрмен жабдықтаудың сыртқы сұлбасын таңдау. Ол үшін өндіріс орнының есептік жүктемесін анықтау және сыртқы жабдықтау сұлбасындағы коммутациялық аппаратураны таңдау қажет.
1 Авто-жөндеу зауытын электрмен жабдықтау.

1.1 Зауыттағы технологиялық процесс

Механикалық цехтағы жұмыстың негізгі көрінісі бөлшекті өңдеу станоктары болып табылады және сол себептен металл-кесуші станоктар негізгі бөлігі болып табылады.
Дәнекерлеу бөлімі,жинақтау бөлімі,термиялық аулақтар,ұсталық аулақтану,дәнекерлеу-дайындау бөлімдері,қоймалар,үлкен станокты саябақтар,мамандар және жақсы ұйым жоспардың орындалуын
қамтамасыздандырып,алдын-ала дайындау механикалық цехтің ең басты жұмыстары болып саналады.

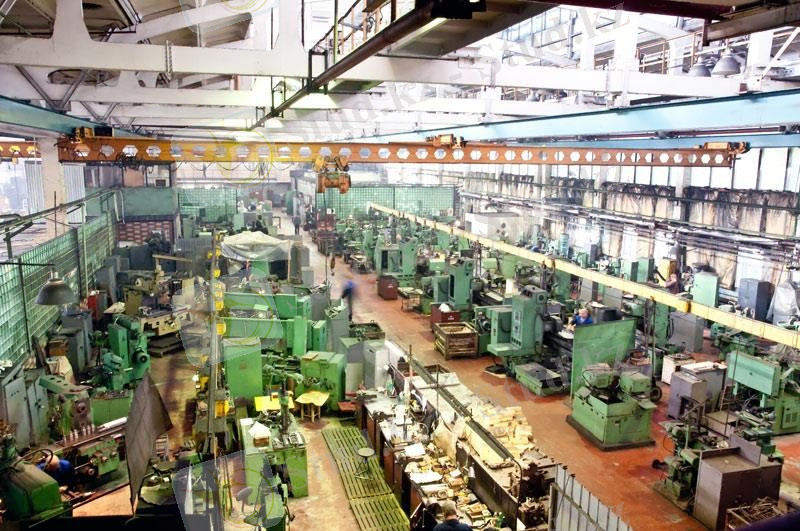

1.1 сурет - Механикалық цех

Өндірістік процесс белгіленген өнімді шығаруға бағытталған жұмыстар жиынтығын қамтиды. Бұл жиын негізгі, көмекші және дайындық жұмыстарынан тұрады. Негізгі жұмыстарға - машина бөлшектерін өңдеу, құрастыру, тексеру және сынақтан өткізу жұмыстары жатады. Құрал - саймандарды, үлгілерді және басқа да технологиялық жабдықтарды дайындау, жүктерді (материалдарды, дайындалған бөлшектерді, дайын өнімді) цехаралық тасымалдау жұмыстары, жұмыс орындарын, қойма заттарын реттеуді ұйымдастыру жұмыстары көмекші жұмыстар жиынтығына кіреді. Дайындық жұмыстарына - бұйымды жобалау және оны дайындауға арналған сызбаларды құрастыру, технологиялық процестерді жетілдіру.
Өнімді өндірудегі негізгі жұмыстар өнеркәсіптің технологиялық процестеріне жатады. Зауыттың өндірістік процесі оның құрамына кіретін
цехтарында, шаруашылықтарында (қойма, транспорттық және тағы басқа),
сонымен қатар негізгі қызметі өнімді дайындау, жоспарлау және ұйымдастыру
болып табылатын құрылыс, технологиялық, жабдықтау, өтім, диспетчерлік және т.б. бөлімдерінде іске асады.
Негізгі тағайындалуына сәйкес зауыт цехтары негізгі өндірістік, қосалқы өндірістік цехтар, өз кезегінде, екі топқа бөлінеді. Бірінші топқа дайындаушы
цехтар, екінші топқа - өңдеуші және құрамалы цехтар кіреді. Дайындаушы цехтарға шойын құю, болат құю, темір ұсталы пресстеу цехтары кіреді. Мұнда зауыттың негізгі бұйымдарын өндіруге және оның басқа да цехтарында өңдеуді қажет ететін керекті жартылай фабрикаттарды өндіреді.
Құрамалы өндірістік цехтарға - өндірісі дайын өнімді шығаруға арналған цехтар кіреді. Көмекші цехтар деп - өндірістік цехтардың мұқтаждықтарын
қанағаттандыратын көмекші техникалық функцияларды орындайтын цехтар.
Өнеркәсіптің темір ұсталық және көмекші цехтар блогы негізгі және көмекші өндірісті негізгі дайындамалармен, сұрыпталған материалдармен, дайын бұйымдармен, кесілетін дайындамалармен қамтамасыз ету үшін керек.
Металл құю цехі балқытылған металды формаға құю арқылы фасонды бұйымды алу үшін қолданылады. Металл құю өндірісі металды
ыссылай өңдеу процестеріне жатады. Оның мәні химиялық құрамы анықталған, балқытылған металды кескіні және өлшемдері керекті бұйымның нұсқасына
сәйкес келетін құю формасына толтыру. Металл қатқанда құйма пайда болады.
Өндірілетін құймалар - керекті нақты өлшемді, геометриялық
кескінді алу үшін өңделетін дайындама. Металл құю сапасы - оның құйылу қасиетіне (тығыздығына, сұйықтығына, біртектілігіне) байланысты. Құймаға керекті материалдар ретінде жиі шойын, болат және түсті металдар құймасын қолданады. Құйма формасын толтыруға сұйық металды электр пештердің конвертерлерінен алады. . Зауыттың өндірістік процесі оның құрамына кіретін цехтарында, шаруашылықтарында (қойма, транспорттық және тағы басқа), сонымен қатар негізгі қызметі өнімді дайындау, жоспарлау және ұйымдастыру болып табылатын құрылыс, технологиялық, жабдықтау, өтім, диспетчерлік және т.б. бөлімдерінде іске асады.
1.2 Жобаға берілген мәліметтер

1. Зауыттың бас жобасының сұлбасы.
2. Зауыт цехтарының электр жүктемесі туралы мәліметтер (1.1 кесте).
3. Зауытты кернеуі 1156,3 кВ,қуаттылығы 40 МВА үшорамды екі трансформатор орнатылған энергожүйе подстанциясынан шектелмеген қуатпен қоректендіруге болады(трансформаторлар бөлек жұмыс жасайды) немесе екі тізбекті транзиттік ЛЭП-115 кВ. Қ.Т.тоғының отпайкадағы қуаты
900 МВА,ал энергожүйенің қосалқы станциясындағы қуаты 1000 МВА.
4. Энергожүйе подстанциясынан зауытқа дейінгі ара қашықтық 4,5 км, транзиттен ЛЭП-115 кВ 3,5 км.
5. Зауыт екі ауысыммен жұмыс істейді.

1.1кесте - Зауыттың электр жүктемелері



Цехтар атауы

ЭҚ
саны, n
Орнатылған қуат, кВт

Бір ЭҚ, Рн
∑Рн
1
Бас механикалық корпус
300
1-80
6700
2
Тәжірибелік станция
30
1-50
1200
3
Компрессорлық станция:

А)
0,4 кВ
10
1-30
90
Б)
СҚ 6 кВ
4
630
2400
4
Қойма
10
1-20
120
5
Басқару корпус,асхана
30
1-30
430
6
Жуғыш-реттеуші корпус
40
1-40
680
7
Тазалау құрылысы
20
1-30
320
8
Столярлық цех
40
1-40
370
9
Сорғылау станция
15
1-80
350
10
Дайын өнім ауданы
жарықтандыру

11
Құю цехы

А)
ДСП 6т
2
2,8
5,6
Б)
0,4 кВ
50
1-80
1200
12
Дәнекерлеу-дайындау цехы
30
1-40
500
13
Электр цехы
30
1-40
270
14
Термиялық цех
50
7-40
350

2 Зауыт бойынша электр жүктемелерін есептеу

2.1 Жарықтану жүктемесін есептеу

Өндірістің жүктемесін анықтағанда, жарықтану жүктемесінің есептелуін сұраныс коэффициенті және өндіріс ауданының шаршы метрге жарықтану жүктемесінің меншікті тығыздығының жеңілдетілген әдісімен шығарамыз.
Бұл әдіс бойынша, есептелетін жарықтандыру жүктемесі, ең жүктелген ауысымдағы жарықтанудың орташа қуатына тең деп қабылданады және келесі формулалар бойынша есептеледі:

P po
Kco
P ,
yo
кВт
(2.1)
Q po tg o Ppo , квар
(2.2)

мұнда Кco - жарықтану жүктемесінің активті қуаты бойынша сұраныс коэффициенті;
tg о - реактивті қуат коэффициенті, cos бойынша анықталады; Руо - цех бойынша жарықтану қабылдағыштарының белгіленген
қуаты, белгілі өндіріс ауданының 1м2 еден бетіне меншікті жарықтану
жүктемесімен анықталады:

Pyo
o F , кВт
(2.3)

мұнда F - зауыттың бас жоспары бойынша анықталатын өндіріс ғимаратының ауданы, в м2;
- меншікті есептік қуат, 1м2-қа кВт. Барлық есептеулер 2.1 кестеге енгізіледі.

2.2 Зауыт бойынша 0,4 кВ электр жүктемелерін есептеу

Зауыт цехтары бойынша кернеуі 1кВ-қа дейінгі электр жүктемелерді есептеу жеңілдетілген реттелген диаграммалар әдісі бойынша жүргізіледі. Цехтар бойынша күштік және жарықтану жүктемелерді есептеудің нәтижелері
2.2-кестеге енгізілген.
Электр қабылдағыштар топтары үшін ең жүктелген ауысымдағы орташа активті және реактивті жүктеме есептеледі:

P K
см и
Р ,
н
кВт
(2.4)
Qсм
P
см
tg ,
квар
(2.5)

Электр қабылдағыштардың есептік активті және реактивті қуаттары:

P р K м

Р ,
см

кВт
(2.6)
Q P
р р
tg ,

квар
(2.7)

Электр қабылдағыштарының эффективті саны:

2 Р
n н
э Р
н max

(2.8)

Км=f(Ки,nэ)
Егер m=3, онда nэ=n

2.3 Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі реактив қуатын компенсациялау

Цех трансформаторларының саны мен қуатын анықтау технико- экономикалық есептеулер жолымен ғана мүмкін, келесі факторларды ескеріп: тұтынушыларды электрмен қамдау сенімділігнің категриясын; 1кВ-қа дейінгі реактивті жүктемені компенсациялауын; қалыпты (нормалы) және авариялы режимдерде трансформатордың аса жүктемелу қабілетін; стандартты қуаттар қадамы; жүктеме графигі бойынша трансформаторлардың тиімді жұмыс режимдерін.
Есептеуге берілгендер: Рp0,4= 5225,546 кВт; Qp0,4= 5373,86 квар; Sp0,4= 7495,6481 кВА.

7
14
2.1 кесте - Жарықтық жүктемені еептеу



Цехтар атауы
Ғимарат өлшемдері, м

Ғимарат ауданы, м²

Меншікті жарықтану жүктемесі,ро, кВтм2

Сұраныс коэф.,
Кс
Жарық-
танудың орнатыл- ған қуаты, Рyо, кВт
Жарықтану жүкте-
месінің есеп.қуаты

cosϕ

tgϕ

Лам- па түрі

Ұзын.,м

Ені, м

Рро, кВт

Qро, кВар

1
2
3
4
5
6
7
8
9
10
11
12
13
1
Бас механикалық корп.
173,0
97,0
16781,0
0,015
0,80
251,715
201,372
100,686
0,90
0,50
ДРЛ
2
Тәжірибелік станция
50,0
18,0
900,0
0,014
0,85
12,6
10,71
5,355
0,90
0,50
ДРЛ
3
Компрессорлық станц.
29,0
18,0
522,0
0,013
0,60
6,786
4,0716
2,0358
0,90
0,50
ДРЛ
4
Қойма
25,0
18,0
450,0
0,010
0,60
4,5
2,7
1,35
0,90
0,50
ДРЛ
5
Басқару корпус,асхана
47,0
18,0
846,0
0,018
0,90
15,228
13,7052
6,8526
0,90
0,50
ЛЛ
6
Жуғыш-реттеу.корпус
47,0
43,0
2021,0
0,011
0,70
22,231
15,5617
7,78085
0,90
0,50
ДРЛ
7
Тазалау құрылғысы
14х7
10х14
238,0
0,013
0,80
3,094
2,4752
1,2376
0,90
0,50
ДРЛ
8
Столярлық цех
50,0
25,0
1250,0
0,012
0,95
15,0
14,25
7,125
0,90
0,50
ДРЛ
9
Сорғылау станция
25,0
25,0
625,0
0,012
0,60
7,5
4,5
2,25
0,90
0,50
ДРЛ
10
Дайын өнім ауданы
122х36
77х86,4
11044,8
0,015
0,60
165,672
99,4
49,7
0,90
0,50
ДРЛ
11
Литейный цех
100,0
36,0
3600,0
0,013
0,95
46,8
44,46
22,23
0,90
0,50
ДРЛ
12
Сварочно-заготов.цех
61,0
36,0
2196,0
0,015
0,95
32,94
31,293
15,6465
0,90
0,50
ДРЛ
13
Электроцех
25,0
25,0
625,0
0,010
0,95
6,25
5,9375
2,96875
0,90
0,50
ЛЛ
14
Термический цех
40,0
29,0
1160,0
0,015
0,95
17,4
16,53
8,265
0,90
0,50
ДРЛ
Цехтар бойынша қорытынды

42258,8

466,9662
233,4831

Аумақты жарықтандыру
590,4
363,6
150054
0,009
1
1350,5
1350,5
675,25
0,90
0,50
ДРЛ

8
15
2.2 кесте - U = 0,4 кВ Зауыт цехтары бойынша күштік және жарықтық жүктемелерді есептеу



Цехтардың аталуы
ЭҚ
сан

Орнатылған қуат, кВт

m



cos

tg

Орташа жүктеме



Kp

Есептік жүктеме

n
Рнmin
Рнmax


Pсм,кВт
Qсм,квар

Pp, кВт
Qp, квар
Sp, кВА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

1
Бас механикалық корп

а) күштік жүктеме
300
1
80
6700
m3
0,30
0,70
1,02
2010
2050,2
168
0,70
1407
2050,2

б)жарықтық жүктеме

201,372
100,686

Қорытынды

1608,37
2150,886

2
Тәжірибелік станция

а) күштік жүктеме
30
1
50
1200
m3
0,30
0,80
0,75
360
270
30
0,75
270
270

б)жарықтық жүктеме

10,71
5,355

Қорытынды

280,71
275,355

3
Компрессорлық станц

а) күштік жүктеме
10
1
30
90
m3
0,60
0,70
1,02
54
55,08
6
0,92
49,68
60,588

б)жарықтық жүктеме

4,0716
2,0358

Қорытынды

53,7516
62,6238

4
Қойма

а) күштік жүктеме
10
1
20
120
m3
0,25
0,60
1,33
30
39,9
10
0,9
27
43,89

б)жарықтық жүктеме

2,7
1,35

Қорытынды

29,7
45,24

5
Басқару корпус,асхана

а) күштік жүктеме
30
1
30
430
m3
0,40
0,90
0,48
172
82,56
29
0,75
129
82,56

б)жарықтық жүктеме

13,7052
6,8526

Қорытынды

142,705
89,4126

9
16
2.2 - кестенің жалғасы


Цехтардың аталуы
ЭҚ
сан
Орнатылған қуат,
кВт

m



cos

tg

Орташа жүктеме



Kp

Есептік жүктеме

n
Рнmin
Рнmax


Pсм,кВт
Qсм,квар

Pp, кВт
Qp, квар
Sp, кВА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

6
Моечно-регулир.корпус

а) күштік жүктеме
40
1
40
680
m3
0,40
0,60
1,33
272
361,76
34
0,75
204
361,76

б)жарықтық жүктеме

15,5617
7,7808

Қорытынды

219,561
369,540

7
Очистные сооружения

а) күштік жүктеме
20
1
30
320
m3
0,60
0,80
0,75
192
144
20
0,90
172,8
144

б)жарықтық жүктеме

2,4752
1,2376

Қорытынды

175,275
145,24

8
Столярный цех

а) күштік жүктеме
40
1
40
370
m3
0,20
0,70
1,02
74
75,48
19
0,8
59,2
75,48

б)жарықтық жүктеме

14,25
7,125

Қорытынды

73,45
82,605

9
Сорғылау станция

а) күштік жүктеме
15
1
80
350
m3
0,60
0,70
1,02
210
214,2
9
0,90
189
235,62

б)жарықтық жүктеме

4,5
2,25

Қорытынды

193,5
237,87

10
Дайын өнім ауданы

а) күштік жүктеме

б)жарықтық жүктеме

99,4
49,7

Қорытынды

99,4
49,7

10
17
2.2 - кестенің соңы

11
Литейный цех

а) күштік жүктеме
50
1
80
1200
m3
0,40
0,70
1,02
480
489,6
30
0,75
360
489,6

б)жарықтық жүктеме

44,46
22,23

Қорытынды

404,46
511,83

12
Сварочно-заготов.цех

а) күштік жүктеме
30
1
40
500
m3
0,44
0,6
1,33
220
292,6
25
0,75
165
292,6

б)жарықтық жүктеме

31,293
15,646

Қорытынды

196,293
308,246

13
Электроцех

а) күштік жүктеме
30
1
40
270
m3
0,50
0,70
1,02
135
137,7
14
0,85
114,75
137,7

б)жарықтық жүктеме

5,9375
2,96875

Қорытынды

120,6875
140,668

14
Термический цех

-

а) күштік жүктеме
50
7
40
350
m3
0,54
0,65
1,17
189
221,13
18
0,85
160,65
221,13

б)жарықтық жүктеме

16,53
8,265

Қорытынды

277,18
229,395

Аумақты жарықтандыру

1350,5
675,25

Қорытынды

5225,546
5373,8635

Авто-жөндеу зауыты 2 категориялы тұтынушыларға жатады, зауыт екі ауысыммен жұмыс істейді; сондықтан трансформатордың жүктелу коэффициенті Кзтр=0,75.Трансформатор қуатын Sнтр=1600кВА тең қабылдаймыз.

Sp 0 ,4
Sуд (2.9)
Fцех о в

Sуд
7495,6481 0,2
42258,8

Ең көп есептік активті жүктемені қамдау үшін қажетті қуаттары бірдей цех трансформаторлардың минималды саны:

N Tmin
Pp0,4

ΔN

(2.10)
K 3 SHT

мұнда Рр 0,4 - жинақты есептік активті жүктеме;
кз - трансформатордың жүктелу коэффициенті;
Sнт - трансформатордың келісілген номиналды қуаты;
N - жақын бүтін санға дейін қосылғыш.

N Tmin
5225,546 0,64 5
0,75 1600

ТМЗ-1000-60,4 трансформаторын таңдаймыз . Трансформаторлардың таңдалған саны бойынша кернеуі 1 кВ-қа дейінгі желіге трансформаторлар арқылы берілетін ең көп реактивті қуатты анықтайды:

Q N 2 2
(1,1
1
min Sнт К з ) - Р р 0,4 , квар
(2.11)

Q (1,1 5 1600 0,75)2 (5225,546)2
1

4031.58 квар

QЭ 10 кВ

Q1 N14

0,4 кВ

Pp0,4; Qp0,4

QНБК
2.1 сурет - орынбасу сұлбасы

0,4 кВ шиналарындағы реактив қуаты балансының шартынан Qнбк 1 мәнін анықтаймыз:

Qнбк1 Qp 0, 4 Q1
Qнбк1 5373.86 4031.58 1342.28квар
(2.12)

Әр трансформаторға келісетін бір конденсаторлар батареясының қуатын анықтаймыз:

Q НБКТП
Q НБК1
N Т

, квар

(2.14)

Q НБКТП
1342.28 268.46, квар
5

Жоғарыда табылған мәндерге сәйкес УКЛН-0,38-300-150У3 типті конденсаторлық батареясын таңдаймыз. Содан кейін 2.3 кестеге енгіземіз. Бұл кестеде цехтар ТҚС-ларына төменвольтті жүктемелерді орналастыру көрсетілген.

2.3 кесте - Төменвольтті жүктемелерді ТҚС бойынша орналастыру
№ТП,Sнтп,Qнбктп
Цех №
Рр0,4,кВт
Qр0,4,квар
Sр0,4, кВА

ТҚС1 ТҚС2 (3x1600)
1
1608,372
2150,89
-

2
280,71
275,35
-

3
53,75
62,62
-

4
29,7
45,24
-

8
73,45
82,605
-

11
404,46
511,83
-

12
196,29
308,25
-

14
277,18
229,39
-

-
-
-
-

Qнбктп (3x300)
-
-
-900,00
-

Қорытынды
-
2923,91
2766,17
4025,04
0,84

ТҚС3
(2x1600)
5
142,705
89,41
-

6
219,56
369,54
-

7
175,27
145,24
-

9
193,5
237,87
-

10
99,4
49,7
-

13
120,69
140,67
-

Аумақты жар.(100%)
- 1350,5 675,25
-
Qнбктп (2x300)
- - -600,00
-
Қорытынды
- 2301,625 1097,68
2549,98

0,79

Qнбк - ды қуаттарына пропорционал ТҚС-ларға орнатамыз.

Бастапқы берілгені:Qр 0,4 = 5373,86 квар;

ТҚС1,2: QрТП1,2=3666,17квар ;

Q = 1342,28 квар
нбк

Q Q
Q
р нбк
нбк р ТП1,2 , квар (2.14)
Qр 0,4

Q
р нбк

1342,28 3666,17 915,734 квар
5373,86

ТҚС3: QрТП3=1597,68 квар

Q Q
Q
р нбк
нбк р ТП3 ,квар
Qр 0,4

Q
р нбк

1342,28 1597,68 399,07
5373,86

квар (2.15)

Qнеск 7691 5400 2291, квар

ТҚС
Qр ТП, квар
Qр НБК, квар
Qф ТП, квар
Qнеск, квар
ТҚС1 ТҚС2
3666,17
915,734
900
2766,17
ТҚС3
1597,68
399,07
600
997,68

2.4 кесте Qнбк - лардың ТҚС-лар бойынша нақтыланған таратылуы

2.4 Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі

2.4.1 ТҚС -дағы қуат шығындарын анықтау

ТМЗ-1000-60,4 трансформаторын таңдаймыз:

UВН=6 кB, Uнн=0,4; 0.69 кB,
∆Pхх = 2650 Вт, ∆Pкз=16500 Вт,
Iхх = 1 %, Uкз = 6 %.

ТП 1,2:Кз=0,84, N=3
з
ΔРт (ΔΔРхх ΔPкз К 2 ) N

(2.16)

(2.17)

ΔQт (
I хх%
100

Sнт
U %
кз
100

з
Sнт К 2 ) N
ΔРт ( 2650 10 3 16500 10 3 0,842 ) 3 42.88, кВт

ΔQт (

1600
100
6 1600 0.842
100

) 3 251,21квар

ТП3; Кз=0,77, N=2

ΔРт ( 2650 10 3 16500 10 3 0,772 ) 2 25.89, кВт

ΔQт (

1600
100
6 1600 0.772
100

) 2 151.83квар

Трансформаторлардың жалпы шығындары:

Σ Δ Р = 42.88+25.89=68.77 кВт;
Σ Δ Q = 251.21+151.83=403.04 квар

2.4.2 Синхронды қозғалтқыштардың есептік қуатын анықтау
СДН-2-16-36-10 типті синхрондық қозғалтқышын таңдатық. РнСД =630 кВт; tg = 0.75;
NСД =4; кз = 0.87.
СҚ үшін есептік қуаттарын анықтайық:

Р рСД
Р
нСД
NСД
кз
, кВт
(2.18)
Q рСД
Р рСД
Р рСД tg , квар
630 4 0,87 2192.4кВт
(2.19)
Q рСД
2192.4 0,75 1644.3квар

2.4.3 ДББП пештерінің есептік қуатын анықтау

№-5 цехтың ДСП-6 6 тонналық пешінің паспорттық мәліметтері: Трансформатор ЭТЦДК-50006-74УЗ
Sном=2.8 МВА, сosφ=0,85, Кз=0,75, tgφ=0,62, N=2.
Р рДСП
Q рДСП
Sн N кз cos , кВт
Р рДСП tg , квар
(2.20)

(2.21)
Р рДСП
2800 2 0,75 0,85 3570кВт
Q рДСП
3570 0,62 2213.4квар

2.4.4 ДББП пештерінің трансформаторындағы шығынды анықтау

РТРДСП
2% SНОМ
(2.22)

QТРДСП
10% SНОМ
(2.23)
РТРДСП =0,02·2800·2=112 кВт
QТРДСП =0,1·2800·2=560 кВар

2.4.5 10 кВ БТҚС шиналарындағы реактив қуатының компенсациясын есептеу

2.2 суретінде көрсетілген орынбасу сұлбасын құрамыз.

QЭ 10 кВ

Q1

N14

Qрез

QBБК
0,4 кВ

Pp0,4; Qp0,4

QHБК

2.2 сурет - орынбасу сұлбасы

Резервті қуат:

Qрез=0,15· (Qр0,4+ΔQтр +Qрдсп+ΔQтрдсп+ Qрсд); (2.24) Qрез=0,15· (4245.98+403.04+2213.4+560+1644.3)= 1360.08 квар.
Энергожүйеден келетін қуат:

Qэ=0,25·ΣPр=0,25· (Pр0,4+ΔPтр+Pр.сд +Pрдсп+ΔPтрдсп); (2.25) Qэ =0,25· (5273.94+68.77+2192.4+3570+112)=280 4.28квар.

ЖККБ қуатын реактив куаты балансының шартынан анықтаймыз:

QВБК=Qр0,4+ΔQтп+ Qрдсп+ΔQтпдсп+Qрез-Qэ+Qрсд (2.26) QВБК=4245.98+403.04+2213.4+560+1360 .08-2804.28+1644.3=7622.52 квар

ДББП -ға жеке компенсация жасаймыз:

QВБКДСП= Qрдсп+Qтпдсп2=2213.4+5602=1386.7 квар

Шиналарға QВБК:

QВБК=2700+2·2250=7200 квар

Жоғары кернеулі батарей конденсатордың түрі: УКРЛ(П)56-10,5-1350-450 УЗ
УКРЛ(П)56-6,3-2700-150-0.18 УЗ

Зауыт бойынша электр жүктемелерінің нақтыланған есептелуі 2.5 кесте түрінде келтірілген.
Завод бойынша жүктеме


(11148.34 0,95) 2 (2804.28) 2

10955.9 кВА

Мұндағы: Ко=0,95 БТҚС әр шинасына жүктемелердің бір уақытта қосылу коэффценті Ко=f(Ки, nприс);Ки= 0,57, nприс=6

2.5 кесте - Зауыт бойынша жүктемелердің нақтыланған есептелуі

ТҚС,Sнт, Qбктп


Цех№

n

Рн
min

Рн
max

∑Рн



Орташа қуат



Kp

Есептік қуат

Кз

Pсм,кВт

Qсмквар

Pp, кВт

Qp, квар

Sp, кВА

ТҚС1ТҚС2
1
300
1
80
6700

2010
2050,2

0,84

2
30
1
50
1200

360
270

3
10
1
30
90

54
55,08

4
10
1
20
120

30
39,9

8
40
1
40
370

74
75,48

11
50
1
80
1200

480
489,6

12
30
1
40
500

220
292,6

14
50
7
40
350

189
221,13

Күштік

520
1
80
10530
0,32
3417
3493,99
264
0,7
2392
3493,99

Жарықтан.( %)

586,03
162,69

Qнбктп (3x300)

-900

Қорытынды

2978,09
2756,68
4058,1

ТҚС3
5
30
1
30
430

172
82,56

0,77

6
40
1
40
680

271
361,76

7
20
1
30
320

192
144

9
15
1
80
350

210
214,2

13
30
1
40
270

135
137,7

Күштік

135
1
80
2050
0,48
980
940,22
53
0,75
735
940,22

Цех. жарықтануы

141,58
70,79

Жарықтан.( %)

1350,5

675,25

Qнбктп (2x300)

-600

Қорытынды

2227,08
1086,26
2477,87

17
2.5 кестенің соңы
0,4 кВ шина
бойынша қорыт.

5205,17

3842,94

∑∆Ртр,∑∆Qтр

68,77
403,04

10 кВ шинаға келтірілген жүкт.

5273,94

4245,98

СД 6 кВ
3
4
630
2520

2192,4
1644,3

ДСП 6т
11
2
2,8
5,6

3570
2213,4

∑∆Ртрдсп,∑∆Qтрдсп

112
560

ДСП үшін Qвбк
2*(1800+450)

-8100

Қорытынды

11148,34
563,68
11244

18
3 Сыртқы электрмен жабдықтау сұлбаларын салыстыру

Өнеркәсіптік электржабдықтауды жақсарту есептерін шешу кезінде бірнеше нұсқаларды салыстыру қажеттілігі туады. Өнеркәсіптік энергетика есептерінің көп нұсқаларының бар болуы технико экономикалық есептеулерді жүргізуді қажет етеді. Ол есептеулердің мақсаты - сұлбаның тиімді нұсқасын анықтау, электр жүйенің және оның элементтерінің параметрлерін анықтау.
Зауытты кернеуі 1156,3 кВ,қуаттылығы 40 МВА үшорамды екі
трансформатор орнатылған энергожүйе подстанциясынан шектелмеген қуатпен қоректендіруге болады(трансформаторлар бөлек жұмыс жасайды) немесе екі тізбекті транзиттік ЛЭП-115 кВ. Қ.Т.тоғының отпайкадағы қуаты 900 МВА,ал энергожүйенің қосалқы станциясындағы қуаты 1000 МВА.Зауыт электржабдықтауының нұсқаларын технико-экономикалық салыстыру жасау үшін екі нұсқа қарастырайық:
1. I нұсқа - Қосалқы станция 6.3 кВ - l= 4,5 км
2. II нұсқа - ЭБЖ 115 кВ - l=3,5

3.1 I нұсқа 6.3 кВ желі үшін

3.1 сурет. Электржабдықтау сұлбасының I нұсқасы
3.1.1. ЛЭП 6.3 кВ бойынша өтетін қуатты анықтаймыз:

S
р лэп
(Рр Ко) 2 Qэ 2

(3.1)

S
р лэп
(11148.34 0,95) 2 2804.282

10955.9кВА

Бір желіден өтетін есептеу тоғы:

I рЛЭП
S
лэп А (3.2)
2 3 Uн

I рЛЭП
10955.9

527.74 А

Апаттық режимдегі тоқ:
2 3 6.0
I ав 2 I рЛЭП , А
I ав 2 527.74 1055.48A

(3.3)

Тоқтың экономикалық тығыздығы бойынша қимасын анықтаймыз (jэ):

F Iр ЛЭП , мм2
Э j
э
F 527.74 405.95мм 2
Э 1.3
мұнда j=1,3 Амм2 , Тм=4000 сағ
ЛЭП 6.3кВ-қа 4*АС - 120, Iдоп=390А сымды қабылдаймыз.
r0 0,245
Ом км , х0 0,35
Ом км
Таңдалған қиманы тексереміз:
Жұмыс тоғынан қызу шарты бойынша:
4∙ Iдоп=4∙390=1560 АIр =372,95А Апаттық режимде:
1,3∙Iдоп=1,3∙1560=2028 AIав =1055.18A .
ЛЭП-гі электр энергия шығындарын анықтаймыз:

ΔWЛЭП
2 3 Ip2 R τ
, кВт∙сағ (3.4)
ΔWЛЭП
мұнда
2 (3 527.742 1.10254 10-3 2405.28) 1107836.12 кВт∙сағ

R=r0∙L
R =0,245∙4,5=1,1025 Ом,
3.2 IIнұсқа ЭБЖ 115кВ желі үшін

3.2 сурет. Энергожүйе подстанциясының сұлбасы

3.2.1. II нұсқа. 115 кВ үшін ГПП трансформаторын таңдау:

Sтр .гпп
Р р .зау ыт2
Qэ2

, кВА (3.5)

P
Sтр .гпп

10590.9232 2804.282

10955.89 кВА
P
мұндағы, p K o
p.зауыт 0,95 11148.34 10590.923кВт

Ко - бір уақыттылық коэффициенті.
Қуаттары 10000 кВА екі трансформаторларды қарастырамыз. Жүктелу коэффициенті:
Sр .гпп
Kз (3.6)
2 Sн.тр
Kз 10955.89 0.6
2 10000

ТДН - 10000-1106 трансформаторды қабылдаймыз
Трансформатордын паспорттық берілулері:
Sн=10000 кВА, Uвн=115 кВ, Uнн=6.3 кВ, ΔPхх=14 кВт, ΔPкз=58 кВт,
Uкз=10,5 %, Iхх=0,9 %.
Ктр=36500 у.е.

ГПП трансформаторларындағы қуат шығындары мен электрэнергияларынын шыгындарын анықтаймыз:
Активті куат шыгындары:

ΔР тр.гпп

2 ( P
хх

ΔРкз
К2 )
з

, кВт (3.7)

ΔРтр.гпп
2 (14 58 0,62 ) 69.76 кВт

Реактивті куат шығындары:

ΔQ
тр.гпп
2 ( I хх
100

Sн.тр
U кз
100

Sн.тр
К 2 )
з

, квар (3.8)
ΔQ 2 ( 0,9 10000 10,5 10000 0,62 ) 936

квар
тр.гпп
100
100

Трансформаторлардағы энергия шығындары:
Үш ауысыммен жұмыс істеу кезде Твкл=4000сағ, Тм=4000сағ
(0.124 Т м ) 2 8760
10000

, сағ (3.9)
(0.124 4000 ) 2 8760 2405.28
10000

сағ
Трансформатордағы энергия шығындарын анықтаймыз

2
ΔWтр.гпп=2·(ΔPхх∙Tвкл+ΔPкз∙ τ ∙Kз ) , кВт∙сағ; (3.10)
ΔWтр.гпп=2·(14∙4000+58∙2405.28∙0,62 )=56020.88 кВт∙сағ.
3.2.2 ЛЭП 110 бойынша өтетін қуатты анықтаймыз:

S Р

Р
2 2

, кВА (3.11)
лэп
р.зауыт
тр.г пп Qэ

S лэп

(10590.923 69.76) 2

2804.282

11023.34кВА

Бір желіден өтетін есептеу тоғы:

I рЛЭП
S
лэп .А (3.12)
2 3 Uн

I рЛЭП
11023.34

28.9 А

Апаттық режимдегі тоқ:
2 3 110
I ав 2 I рЛЭП , А (3.13)
I ав 2 28.9 57.9 A

Тоқтың экономикалық тығыздығы бойынша қимасын анықтаймыз (jэ):

F Iр ЛЭП , мм2 (3.14)
Э j
э
F 28.9 22.27 мм 2
Э 1,3
мұнда j=1,3 Амм2 , Тм=4000 сағ
ЛЭП 110-ға АС - 70, Iдоп=265А сымды қабылдаймыз.
r0 0,428
Ом км , х0 0,444
Ом км
Таңдалған қиманы тексереміз:
Жұмыс тоғынан қызу шарты бойынша:
Iдоп=265 АIр=28.955 А Апаттық режимде:
Iдоп ав=1,3∙Iдоп=1,3∙265=344,5 AIав=57.91A .
ЛЭП-гі электр энергия шығындарын анықтаймыз:
ΔWЛЭП
2 3 Ip2 R τ
, кВт∙сағ (3.15)

мұнда
ΔWЛЭП
2 (3 28.92 1.498 10-3 2405.28) 18124.9 кВт∙сағ

R=r0∙L (3.16)
R =0,428∙3.5=1.498 Ом
3.3 Қысқа тұйықталу тоқтарын анықтау

3.3.1. І нұсқа. 6.3 кВ үшін қысқа тұйықталу тоғын анықтау

1. U=6.3 кВ-қа сөндіргіш, ажыратқыш, бөлгіш таңдау.

К1 Хт.с
6.3 кВ

Хлэп

К2
6.3 кВ

жүктеме
6.0 кВ
3.2сурет. Орынбасу сұлбасы
Қосалқы станциядағы трансформатор ТД-400001106,0
Sнтр=40 МВА ВН=115кВ
НН=6,3кВ
Uкв=8,5

X
т сис
7,5

100
1000

40

1,875,o.e.

Аппараттарды таңдау алдында алмастыру сұлбасын (3.3 сурет) құрамыз және о.е-де қысқа тұйықталу тогын есептейміз.
Sб=1000 МВА;

Uб=6.3 кВ.

Базисті токты табамыз:

S
Ι б , о.е.
б 3·Uб

(3.17)
Ι 1000 91.75 о.е.
б 3 6.3
X 1000 1.1о.е.
c 900

Х лэп Х0 4 L
S
б , o.e. U2
б

(3.18)
Х 0,354 4.5 1000
лэп 6.32

б
I
I , кА

9.92o.e.

(3.19)
к1

Iк1
X тсис
91.75 48,93 кА
1.875

К-1 нүктесіндегі соққы тоғы:

i у1
i у1
2 K у I к1, кА
2 1,72 48,93 59,63 кА
(3.20)

мұндағы , Ку=1,72 - соққы коэффициенті

Iк2

I
I
б
, кА
Хтсис X лэп
91.75 7,78кА

(3.21)
к2 1.875 9.92

К-2 нүктесіедегі соққы тоғы:

i у2

i у2
2 K у I к2 , кА

2 1,8 7,78 19,74 кА
(3.22)

мұндағы Ку=1,8 - соққы коэффициенті
3.3.2 IІ нұсқа. 115 кВ үшін қысқа тұйықталу тоқтарын есептеу

Аппараттарды таңдау алдында алмастыру схемасын құрамыз (3.4 - сурет.)
және қысқа түйықталу токтарын есептейміз Iкз есептеу (о.е.)

К1 Хс
110 кВ

Хлэп
К2 110 кВ

жүктеме
Хтгпп
6.0 кВ

3.4 сурет. Орынбасу сұлбасы

Энергожүйе подстанциясының трансформаторының техникалық көрсеткіштері:
Енді базистік өлшемдерді таңдаймыз:Sб=1000 МВА;Uб=115 кВ.
S
Ι б
б 3 Uб

Ι
б

1000 5,026 кА;
3 115
(3.23)

Жүйенің кедергісін анықтаймыз: Sкз=1200 МВА

S
Х б с S
кз

1000 1.1, о.е.
900

(3.24)

Желінің кедергісін келесідей табамыз:

Х лэп

Х0

L Sб
Uб2

1000

(3.25)
Хлэп 0,444 3.5

115
2 0,12 o.e.
К-1 нүктесіндегі қысқа түйықталу тоғын есептейміз:
Ι Iб , кА (3.26)
к1
Х
сист Ι 5,026 4,5кА;
к1 1,1
К-1 нүктесіндегі соққы тоғы:
i
уд К1

2 К уд Iк1

, кА
i
уд К1
2 1,72 4,5 11,02кА;
Мұндағы , Ку=1,72 - соққы коэффициенті

К-2 нүктесіндегі қысқа тұйықталу тоғын есептейміз:

I к2
I б Х лэп Х сист
, кА (3.27)
I 5,026
к2 1,1 0,12

4,09

кА;

К-2 нүктесіедегі соққы тоғы:

i
уд К2
2 К уд I к2
, кА (3.28)

i
уд К2
2 1,8 4,09 103 10,41кА;

мұндағы Ку=1,8 - соққы коэффициенті

3.4. Есептелген нәтижелер бойынша қоректі жүйе трансформаторының
6.3 кВ жағынан алған кездегі коммутациялық аппараттарды таңдаймыз
S

I н.тр.сис.
н.тр.сис. 40000 3853.56

(3.29)
3 Uн
3 6.0

Iав=7707,12

3.4.1 Аппараттарды таңдау
U=6.3кВ-қа ажыратқыш, айырғыш. В1,В2 ажыратқышын таңдаймыз
(МГ-10-9000) ажыратқышы (бағасы: 10 000 000 тг)
1)Uнв=Uнс; [10kB6,0B]
2)Iнвыкл=2Iн.тр.сист [9000A7707,12A]
3)Iоткл=Ik1; [90kA83,4kA]
4)Iдин=iy1.[300kA202,26kA]
Iaв.лэп
2

I нвыкл
1055.18 0.117
2 9000
Кв1,в2=2∙ 10 000 000∙ 0,117=2 340 000 тг

В3 ажыратқышын таңдаймыз
(МГ-10-5000) ажыратқышы (бағасы: 8 000 000 тг)
1)Uнв=Uс; [10kB6,0kB]
2)Iнв=Iнтрсист[5000A3853,56A]
3)Iоткл=Ik1; [105kA83,4kA]
4)Iдин=iy1. [300kA202,26kA]

3
Iр.лэп
I нвВ3
527,59 0.1055
3 5000

(3.30)
Кв3=8 000 000·0,1055=844 000 тг

В4,В5 ажыратқышын таңдаймыз
(МГГ-10-1250) ажыратқышы (бағасы: 6 000 000 тг)
1)Uнв=Uс; [11kB6,0kB]
2)Iнв=IавЛЭП[1250A1055,18A]
3)Iоткл=Ik2; [31,5kA8,3kA]
4)Iдин=iy2. [80kA21,06kA]

Р1,Р2 айырғыштарын таңдаймыз
РВР(3)-2-111-122000 МУЗ айырғышы (бағасы : 475 000 тг )
Uнр=Uс [12kB6,0kB] Iнр=Iавлэп [2000A1055,18A] Iдин=iy2 [85kA21,06kA] Iтерм.ст=Ikзк-2 [31,5kA8,3kA]

Кв4,в5= 2·6 000 000=12 000 000 тг
Кр1,Кр2=2·475 000=950 000 тг

2хОПН-10121 УХЛ1 (бағ: 16300 тг)

3.4.2 Шығындарды есептеу

1
S РЛЭП
2 S H .Tс
10952,8 0,14
1 2 40000

(3.31)

КТРСИСТ = 1 ∙к ∙2=0,14∙50 000 000∙2=14 000 000 тг ТДН-400001106,0кВ. к=50 000 000 тг Клэп=N*L*Kуд=4*14400*4.5*200=518400 00 тг
AC-12019 проводы,бір жақты темір бетонды жалпы базасы
Куд=2 880 000 тг

1. I нұсқа жабдығына кеткен жинақ шығын:

КΣI=Ктрсист+КВ1-В2 +КВ3 +КтВ3-В4+Кр1,р2 +Клэп, тг (3.32)

КΣI=14 000 000+2 340 000+844 000+12 000 000+950 000+51840000=81 974 000
тг
2. Амортизацияға ұстанымдар: ЭБЖ амортизациясы:

И ЛЭП=Еа ·КЛЭП, (3.33)
ИЛЭП = 0,028∙51840000=1451520 тг

Жабдықтардың амортизациясы:

Иа об=Еа.ЛЭП·Коб, (3.34)
Иа об= 0,063∙30 134 000=1 898 442 тг

3. Эксплуатацияға ұстанымдар:
ЭБЖ эксплуатациялануына ұстанымдар:

Иэкс ЛЭП=0,004·КЛЭП, (3.35)
Иэкс ЛЭП =0,004∙51840000=207360 тг

Жабдықтардың эксплуатациялануына ұстанымдар:

Иэкс об=0,01·Коб (3.36)
Иэкс об =0,01∙30 134 000=301340 тг

4. Шығындардың ұстанымдары: Сo=10 тгкВт∙ч
Ипот.=Сo· ∆Wлэп, (3.37)
Ипот =10· 18124,9=181249 тенге кВт*час
5. Жинақты ұстанымдар:

ИΣ =Иа + Иэкс об + Ипот, (3.38)
ИΣ=1451520+1898442+207360+301340+18 1249=4 039 911 тг

6. Келтірілген жинақты шығындар:

З=0,12·КΣ1+ ИΣ1 , (3.39)
З=0,12·81 974 000+4 039 911=13 876 791 тг
3.5. Есептелген нәтижелер бойынша қоректі жүйе трансформаторының 115 кВ жағынан алған кездегі коммутациялық аппараттарды таңдаймыз.

3.5.1 Аппараттарды таңдау
U=115 кВ-қа ажыратқыш, айырғыш таңдау. В1,В2 ажыратқыштарын таңдаймыз
ВБП-110 III-31,5 ажыратқышы (бағасы :4 253 000 тг)
1)Uнв=Uнс; [110kB110kB]
2)Iнв=Iав [630A57,91 A]
3)Iоткл=Ik1; [20kA5,026kA]
4)Iдин=iy1. [52kA11,02kA]
Кв1,в2=4253000*2=8 470 000 тг

В3және В4 ажыратқыштарын таңдаймыз
ВБП-110 III-31,5 (бағасы :4 253 000 тг)
1)Uнв=Uнс; [110kB110kB]
2)Iнв=Iав. [630A4,09 A]
3)Iоткл=Ik2; [20kA10,41kA]
Кв3,в4=4253000*2=8 470 000 тг

Р1,Р2 айырғыштарын таңдаймыз
РНД(3)-110630Т1айырғышы (бағасы : 197000 тг )
Uнр=Uнс [110kB110kB]
Iномр=Iав [630A57,91A] Iдин=iy1 [100kA4,09kA] Iтерм.ст=Ikз2 [52kA10,41kA] Кр1,р2=197000*2=394000 тг

Ктр.гпп=2*5200000=10400000тг
ТДН-10000-110 ГПП трансформатор. Ктр=5 200 000 тг
Клэп=200*3,5*13500=9450000 тг
АС-70 екі жақты темір бетонды проводтың жалпы бағасы Куд=2700000 у.екм

3.5.2 Шығындарды есептеу
1. IІ нұсқа жабдығына кеткен жинақ шығын:

КΣI= Кгпп+КЛЭП+КВ1-В2 +КВ3-В4 +

+Кр1-р2 (3.40)

КΣI=10400000+9450000+8470000+847000 0+394000=37184000 тг
3. Амортизацияға ұстанымдар: ЭБЖ амортизациясы:

Иа ЛЭП = 0,028∙9450000=264600 тг

Жабдықтардың амортизациясы:

Иа об=0,063∙17334000=1092042 тг

4. Эксплуатацияға ұстанымдар:
ЭБЖ эксплуатациялануына ұстанымдар:

Иэкс ЛЭП =0,004∙9450000=378000 тг

Жабдықтардың эксплуатациялануына ұстанымдар:

Иэкс об =0,01∙17334000=173340 тг

5. Шығындардың ұстанымдары: Сo=10 тгкВт∙ч
Ипот =10·(18124,9+56020,88) =741457,8 ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Зауыттың механикалық цехын электрмен жабдықтау
Газбен қамту жабдықтарын есептеу
Тарату жабық қондырғыларының сұлбасы
Шағын қалалардың әлеуемттік - экономикалық даму жағынан артта қалуының экономикалық себептері
Зауыт бойынша электр жүктемелерін есептеу
Қант зауытын электрмен жабдықтау
Кентау экскаватор зауытының модернизациядан өткен механикалық цехті электр энергиясымен жабдықтау
Шлактарды қайта өңдейтін цех
Зауыт бойынша берілген электр жүктемелері
Құрал - сайман зауытының электрмен жабдықтау
Пәндер
