Пассивті оптикалық компоненттер

1 Пассивті оптикалық компоненттер
2 Оптикалық жалғағыштар
3 Көп өзекшелі кабельдік шнурлар.
4 Тегістеу түрлері
5 Оптикалық талшықтардың ұштарына коннекторды жалғау технологиясы

Жалғағыштар, ұялар (розеткалар), шнурлар, аттенюаторлар, талшықты – оптикалық изоляторлар, тармақтағыштар, талшықты - оптикалық сүзгі, талшықты – оптикалық ауыстырып қосқыш (коммутатор) және т.б. пассивті оптикалық компонентеріне жатады.
Оптикалық талшықты байланыс жүйелерінің күрделенуі мен ара қашықтығының өсуіне байланысты пассивті компоненттердің ролі арта түсті. Магистралдық, жергілікті есептегіш желілерде және кабельдік теледидар желілерінде қолданылатын барлық оптикалық талшықты байланыс жүйелерінің компоненттері әр түрлі болып келеді.
Оптикалық жалғағыштар
Оптикалық талшықты байланыс желілерінде сәуленің ену және шығу жерін әр түрлі отикалық жалғағыштармен жалғайды. Олар кабельді оптикалық (таратушы және қабылдаушы) модульдермен, оптикалық кабельдер кесінділерінің ұштарын өз ара және өзге компоненттермен қосылады.
Коннектор - бұл оптикалық талшықтың бүйірін дәлдейді және механикалық қатаюын қамтамасыз етеді. Patch - cord – екі ұшы коннекторлармен тұйықталған оптикалық кабель немесе оптикалық талшық кесіндісі.
Pig - tail - бір жағынан коннектормен тұйықталған оптикалық кабель немесе оптикалық талшық кесіндісі.
Розетка – екі оптикалық шанышқыларды өз ара жалғау және негізгі тағанда жалғауды бекіту үшін қолданады.
Адаптер - әр түрлі розеткалар мен коннекторларды жалғауды және оптикалық аспаптардың кірісіне түсетін пайдалану кезіндегі жүктемені төмендету үшін қолданылады.
Разъемник - розеткаға аса дәлдікпен оптикалық коннекторды бекіту үшін қажет.
Талшықты - оптикалық сүзгі - белгілі бір аймақта оптикалық сигналдың толқын ұзындығын өткізеді , ал өзге толқын ұзындықтарын ұстап қалады.
Талшықты – оптикалық изолятор – талшықты оптикалық тарату желісінде кері шағылуды бәсеңдетеді және тура бағытта еңгізілген жоғалуды азайтады.
Талшықты – оптикалық коммутатор – бір немесе одан да көп порттары бар оптикалық қуатты беретін, тұйықтайтын немесе қайта тарататын пассивті элемент. Аттенюатор - оптикалық талшықты тарату желісінің сигналдарын басқаратын пассивті элемент. Фотодетекторға түсетін оптикалық қуатты төмендету, қабылдағыштың қанығуын, қызмет ету мерзімінің қысқаруын болдырмау үшін пайдаланады Оптикалық тармақтағыштар (разветвительдер) қажеттілігіне қарай оптикалық тармақтағыштар үш топқа бөлінеді: - сұрыпталмайтын бөлгіштер/қуат изоляторлары – оптикалық тармақтағыштар; - спектрлі – сұрыптаушы бөлгіштер/ оптикалық сигналдар қосқыштары; – толқынды мультиплексорлар/демультиплексорлар; - ауыстырып қосқыштар (коммутаторлар) – сыртқы ықпалмен басқарылатын оптикалық сигналдар тармақтағышы. Жалғағыш розеткалар. Жалғағыш розеткалар біріктіргіш-ажыратқышды жалғағыштарға қосу үшін қолданады. Жалғағыш розетканың негізгі орталықтандырушы элементі. Көп модалы розеткада ол бронзалы тесілген, ал бір модалы розеткада ол керамикалы тесілген. FC, ST, SMA біріктіргіш-ажыратқышты жалғағыш розетканың қалқаны латунды никелмен қапталған, ал SC, FDDI, ESCON біріктіргіш-ажыратқыш жалғағыш розетканың қалқаны полимерден жасалады (1-сурет).

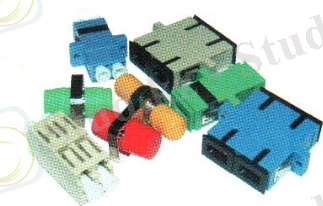

1-сурет. Оптикалық жалғағыштар адаптерлері
Оптикалық жалғағыш адаптерлер оптикалық бокстарда, панельдерде, сөрелер мен үйлерде орналасатын оптикалық кораптарда орналастырылады. Оптикалы ауыспалы адаптерлер әр түрлі біріктіргіш-ажыратқыш жалғағыштарды жалғау және әр түрлі өндірушілер жасайтын аппаратуралардың интерфейстері үйлеспейтін болса, оларды үйлестіру үшін қолданады.

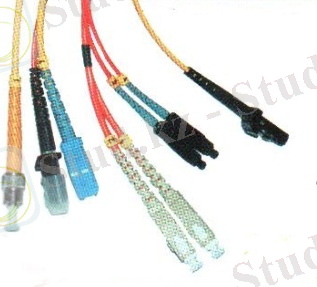

Оптикалық жалғағыш шнурлар. Оптикалық шнурлар оптикалық екі ұшы жалғағышпен қосылған кішігірім кабель. Оптикалық жалғауыш шнурлар коммутациялық бөлгіш қондырғыларды, ақырғы (терминалды) жабдықтарды және бақылау – өлшеу аппаратураларын қосу үшін қажет. Олар симплексті немесе дуплексті бір модалы (9,5/125мкм) немесе көпмодалы (50/125 немесе 62,5/125мкм) болады. Оптикалық талшықты кабельден және оптикалық біріктіргіш-ажыратқыш (коннектордан) тұрады. Оптикалық стандартты шнурлар диаметрі 900 мкм буфермен қапталған оптикалық талшық.
Оптикалық шнур - штекерлермен шектелген кабель түрінде жасалған күшейтілген сыртқы қабаты бар оптикалық шнур. Штекр қалқаны пластмассадан, ал тығыны керамикадан жасалған.
Оптикалық жалғағыш шнурлардың техникалық параметрлері:
Толқын ұзындығы: 1310 нм;
