Алматы-Тараз
№4 нұсқа
Мазмұны
І бөлім. Байланыс кабель желісінің жобалауы бойынша оптикалық кабельдің таңдауы және жалпы ережесі.
ІІ бөлім. Берілген елді мекеннің орналасуын ескере отырып желінің топологиясын анықтау.
IІІ бөлім. ТОБЖ трассасын таңдау.
ІV бөлім. Байланыстыру ұйымының сұлбасын көрсету.
V бөлім.Техникалық есептеулер.
VІ бөлім. Таңдалған трассаға байланысты ТОБЖ құрылысы( кабельді төсеу).
VІІ бөлім. Техникалық қауіпсіздік ережесі.
VIII бөлім. Қолданылған әдебиеттер.
IX бөлім.Қорытынды.
Қажеттi сызбалар тізімі.
1. Жобаланатын ТОБЖ-ның байланыс ұйымының сұлбасы.
2. Байланыс кабель желісінің жалпы орналасу жоспары.
3. Қазақстанның темір жол картасы
4. Ұлттық ақпараттық супермагистраль
5. Қазақстанның автокөлік жолының картасы
Кіріспе
Қалалық байланыс желілерінде оптикалық кабель көп қолдануда. Себебі оптикалы-талшықты кабель арқылы байланыс ғылыми-техникалық прогресстің негізгі бағытының бірі болып табылады. Оптикалық кабельдер мен жүйелер тек қалалық және қалааралық байланысты ұйымдастырып қана қоймай, сонымен қатар кабельді телевидения, видеотелефония, радиотарату, есептеуіш техникада, корпоративті желілердің технологиялық байланысында қолданылады.
Оптикалық-талшықты байланысты қолдану арқылы ақпараттарды тарату көлемі, кең таралған спутникті байланыс, радиорелейлі байланыспен салыстырғанда тез өсті, яғни оптикалық-талшықты тарату жүйесі жіберу жолағы кең болады.
Байланыстың оптикалық кабель мен жүйесін дамытудың негізгі факторы болып оптикалы квантты генератордың-лазердің пайда болуы себепші болды. Лазер сөзі Light Amplification by Emission of Radiation сөзінің бастапқы әріптерінен құралып, индуцирленген сәуле көмегімен сәулені күшейту деген мағынаны білдіреді. Лазерлі жүйелер толқынның оптикалы диапазонында жұмыс істейді. Егер мәліметтерді тарату кабельмен жүргізілсе-мегагерцті жиілік, ал толқын тасығышта-гигагерц, онда лазерлік жүйелер үшін көрінетін және инфрақызыл жолақты оптикалық толқын диапазоны (жүздеген терагерц) қолданылады.
Тарихына үңілсек бірінші әртүрлі қоспалы жарықтасығыш пайда болып, оның өшуі 1000 дбкм құрады, сосын 20 дбкм өшуі бар талшықты жарықтасығыштар пайда болды (1970 ж). Бұл жарықтасығыштың жүрекшесі сыну коэффициентін жоғарылату үшін титан қосылған кварцты қолданды, ал сырты таза кварцпен қапталған. Келесі ұрпақ жарықтасығыштардың өшуі 4 дбкм дейін төмендеді (1974г.), ал 1979 жылдары сипаттаммасы жақсарған, толқын ұзындығы 1,55мкм тең жарықтасығыштар ( өшуі 0,2 дбкм тең) пайда болды.
Сандық тарату жүйелерін PDH негізінде енгізу XX-ғасырдың 70-ші жылдары басталды. Бағыттаушы орта негізінде метал өткізгішті кабельдер қолданды. Сандық тарату жүйелерін SDH негізінде енгізу өткен ғасырдың 90-шы жылдарында сигналдардың оптикалық тарату техникасы мен технологиясы дамыған кезде пайда болды.
PDH және SDH жүйелерінің қолдану ортасын келесі әдіспен анықтауға болады. SDH жүйелерінде көп магистральді желіні, зоналық желі аумақтарын экономикасы дамыған аумақтарды магистральді желіге сонымен қатар қалалық желілерді дөңгелек құрылымды ұйымдастыруы қарапайым болуында. Осы уақытта PDH жүйелерін SDH желілеріне қолжетім кезінде және магистралді желілерге, SDH желілерінің жіберу мүмкіншілігі аз болғанда қолданылады.
Негізінен қазіргі уақытта оптикалық-талшықты кабельдер көптеген елдерде өндірілуде және қолданыста.
1-бөлім.
Талшықтық-оптикалық кабель
Талшықтық-оптикалық кабель (ТОК) -- деректерді жарық көмегімен жылдам әрі сапалы тарататын кабель. Талшықты-оптикалық кабельді (ТОК) жасауда сәулежолдар пайдаланылады. Бұл сәулежолдардың әрқайсысының бірнеше қабат қаптармен қоршалуы олардың механикалық және оптикалық сипаттамасын жақсарта түседі. Мұндай қаптамалары бар сәулежолдарды оптикалық талшық деп атайды. Сәулежолдың диаметрі 50 -- 125 мкм, ал қаптамасымен қосқанда 0,5 мм және одан үлкен оптикалық талшықтар тобы оптикалық кабельді қүрайды. Оның ішіндегі талшықтар жуандау келген пластмасса түтіктерге салынады және беріктендіргіш болат және пластмасса шыбықтар қолданылады. Кабельдің ішкі бөлігін су өткізбейтін зат немесе пластмасса талшықтардың шоқтарымен толтырады. Оптикалық талшықты кабель ағытпасына бекіту өте маңызды. Сигналдың сөулежол арқылы өту тиімділігі соған байланысты. Қауіпсіздік үшін талшықтың ұшын желіммен, эпоксидті смоламен, т. б. саңылаусыз бітейді. Оптикалық кабельдің иілу радиусы оның маңызды ерекшелігіне жатады. Радиус өте аз болғанда сөулежолдық бөліктердің сынуы немесе өту сигналдарының артуы мүмкін. Әдетте, сөулежол сыну көрсеткіші өзекшенің сыну көрсеткішінен кем болатын қабықпен қапталған кварцты шыныдан жасалған талшықты (иілгіш) диэлектрик болып келеді. Ток бір немесе бірнеше ОТ-дан тұрады. Құрамына қарай ҚКЖ ток ішкі және сыртқы төсеу кабельдері, сондай-ақ баусымдарға арналған кабельдер деп бөлінеді.
Талшықты-оптикалық (жарық өткізгіш) кабель (Волоконно-оптический кабель (световодный); fiber optic cable) -- 1) мәліметтерді жарық көмегімен беруге арналған кабель, оның жеткізу жылдамдығы мен сапасы жоғары. Компьютерлік желілерде пайдаланылады. Қарапайым жағдайда жарык өткізгіш талшықты диэлектрик түрінде болады, ішкі жағы кварц өйнек, сыртқы қоршамында жарықтың сыну көрсеткіші ішкі өзегімен салыстырғанда төмен болады; 2) жергілікті желілерде -- өте жоғары жылдамдықпен (100 Мбитсек) мәлімет жеткізе алатын кабель түрі; мәліметтерді жеткізуге арналған шыны талшықтан тұратын физикалық орта; лазермен немесе жарық диодымен (LED) өндірілетін әрі модульденген жарық ағынымен жеткізілетін ақпарат. Талшықты-оптикалық кабельдің негізгі 2 типі болады: бір модолық және көп модолық. Ескерте кету керек, соңғысы, бағасы арзан болғандықтан, көп таралған. Артықшылығы: өткізгіштік қабілеті жоғары, электрмагниттік сәуле шығармайтындықтан, ондағы ақпарат ұрланбайды, кедергі болмайды, жеткізу ара кашықтығы көп (қайталауышсыз 2 км-ден асады), салмағы жеңіл.
Оптоталшықты кабельдер , түрлері және оған мінездеме.
Талшықты оптикалық кабель- электрлі және мысты кабельдермен салыстырғанда мүлде басқа түрге жатады. Хабар онымен электрлі сигнал арқылы берілмейді,ол жарық арқылы өткізеді.
Оның басты элементі- бұл мөлдір талшықты шыны, төмен мәнді әлсіз жарық ұзақ қашықтыққа өтетін жарықша.

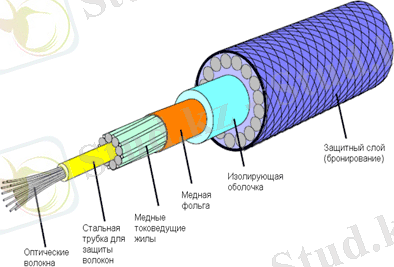

Оптикалы талшықты кабельдің құрылысы өте қарапайым, ол электрлі коаксиалды кабельге ұқсас, тек онда ортасында мыс өткізгіштің орнына жұқа (1-10 мм диаметрде) жарықталшық,ал ішкі изоляция орнына-әйнек немесе пластикалық қабат қолданылады,олар жарық талшықтың белгілі бір мөлшерінен асып кетпеуін қадағалайды.
Оптоталшықты кабель- берілген хабар құпиялығымен, тұйықталудан сақтағыштың қасиетімен ерекшеленеді. Ешқандай ішкі электромагнитті тұйықталулар оның жұмыс істеуіне кедергі бола алмайды.
Оптикалық талшықты кабельдің 2 түрі болады:
1. Көпсәулелі немесе мультисәулелі, оның сапасы төмен,бағасы да арзан.
2. Бірсәулелі кабель, қымбатырақ болғанымен оның сипаттамалары да жоғары сапалы.
Molex PN компаниясының өндірілуіндегі оптикалық кабельдер.
* 6 талшықты, көпфункциялы, көпсәулелі оптикалық кабель ММ 50125 типтегі бос буфер
* 6 талшықты, ішкі оптоталшықты кабель ММ, 62,5125, тығыз буферде
* 6 талшықты, көпфункциялы, көпсәулелі оптикалық кабель ММ 62,5125 тип бос буфер, LSZH
* 12-талшықты, ішкі оптоталшықты кабель ММ, 62,5125, тығыз буферде.
* 12-талшықты, көпфункциялы, көпсәулелі оптикалық кабель ММ 62,5125 тип бос буфер, LSZH
* Оптикалық талшықты кабель MM, FDDI, 62,5125, Duplex-Zipcord
* Оптикалық талшықты кабель MM, 50125, Duplex-Zipcord
Тығыз буфердегі ішкі 12 талшықты ММ, 50125 оптоталшықты кабелі.
ОПТИКАЛЫҚ ТАЛШЫҚТЫҢ ПАРАМЕТРЛЕРІ
Германий қоспасымен жасалған көпсәулелі оптикалық талшық. Акрилдан жасалған буфер механикалық әсерлерден және ультракүлгін сәулелерден қорғайды. Жұмыс температурасы 850 нм және 1300 нм үшін -10°С - тан +55°С- қа дейін. Төсеу температурасы 850 нм және 1300 нм үшін 0°С - тан +55°С- қа дейін.
Таблица 1,1.
Өшуі
1310 нм
0,4 0,34дБкм
1350 нм
= 0,8 дБкм
Өткізу жолағының ені
850 нм
=400 МГцкм
1300 нм
=800 МГцкм
Сандық апертура: 0,200+-0,015
Жүрекше диаметрі: 50 мкм +-2,5 мкм
Өзек диаметрі: 125 мкм +-2 мкм
Акрилдан жасалған буфердің талшығының диаметрі: 245 мкм +-10 мкм
Тығыз буфердегі талшық диаметрі: 900 мкм +-10 %
Барлық параметрлері келістірілген:
* IEC 793-1:1998 Category A1а
* prEN 188201:1994 (type A1a)
* ITUG.651
* EN 50173
* ISOIEC 11801:1995
* IEEE 802.3:1998 (1000Base-FX)
* "Gigabit" Ethernet
* ANSIX3. 166-1990
* IEC 9314-3
МЕХАНИКАЛЫҚ ПАРАМЕТРЛЕРІ
Кабель диаметр[мм]:
7
Мин. Радиус изгиба [мм]:
Аз уақытта
75
Ұзақ уақытта
130
Максималды созылу талпынысы [Н]:
Аз уақытта
560
Ұзақ уақытта
280
Жұмыс температурасы: -10°С - тан +55°С.
Кабель салмағы (кг1000м]: 45
Сыртқы өзекшенің түсі: қызыл.
Талшықты оптикалық байланыс желісін қолдануға болады:
oo 2 желі арасындағы байланысты орнату үшін берілген хабарды және қосымша хабарлардың берілуі кезінде;
oo Мәнді сандар арасында хабар таратуда;
Байланыс архитектурасын таңдау мақсатында және оптикалық байланыс желісіндегі құрылғыларды, байланыс құру кезінде пайдалану, сандық құрылғының пайда болуы болып саналатын , болашақтағы және нақтылы берілген қажеттіліктерді қамтамасыз ету мүмкіндігін қанағаттандырады.
Байланысты толығымен жоспарлау үшін, бірнеше этаптардан өту қажет, оның әрқайсысында функционалдық тапсырмалар орындалады.
Бұл топологияның байланыс тапсырма сы болуы мүмкін, көрсетілген тұйықталуда таңдалған құрылғылар топология мен басқару желісінде тапсырысөлшеміне,синхронизациямен байланысты болуы тиіс.
Топологияға берілген тапсырма оңай шешілуі мүмкін, егер стандартты топологиялық терілу базасын білсек, яғни солардан топологияның толық байланысының шықса
ІІ бөлім. Берілген елді мекеннің орналасуын ескере отырып желінің топологиясын анықтау.
SDH желілерінің топологиясын қарастырғанда, іс жүзінде бар стандартты топологиялар жиынтығын аламыз. Біздің жобада "нүкте-нүкте" топологиясы қолданылады. Екі А және В тараптарын байланыстыратын желі сегменті немесе "нүкте-нүкте" топологиясы SDH желісінің базалық топологиясының ең қарапайым мысалы болып табылады (2 сурет). Бұл топология кабельдермен қосылған 2 терминалды мультиплексордан тұрады. Топология жоғарғы жылдамдықты магистральдік арналар арқылы көп ағынды мәліметтерді беру үшін кеңінен қолданылады. Бұл топология резервтеусіз және 100 пайыз резервтеу сұлбасы түрінде іске асырылады. Негізгі және резервті агрегаттық арналар пайдаланады. Негізгі арнаның істен шығуы кезінде желі 10 милисекунд санаулы уақытта резервке ауысады.

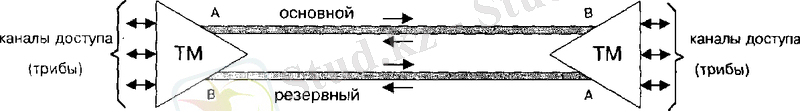

2 сурет - ТМ қолдану арқылы жүзеге асқан нүкте- нүкте топологиясы
ІІІ бөлім. ТОБЖ трассасын таңдау.
Бәрінен бұрын, жол арнажолын таңдау, араларында байланыс қамтамасыз етілуге тиіс байланыс орындарының орналасуымен анықталады. Әдетте арнажолдардың бірнеше варианттары қарастырылады және техника - экономикалық салыстыру негізінде ең ыңғайлысы (оптималдысы) таңдап алынады.
Арнажолды таңдай ... жалғасы
