Семей-Баршатас аймағын қамтитын байланыс желісінің жалпы көрінісі


Семей - Баршатас 17 - нұсқа

Мазмұны

І бөлім. Байланыс кабель желісінің жобалауы бойынша оптикалық кабельдің таңдауы және жалпы ережесі.

ІІ бөлім. Берілген елді мекеннің орналасуын ескере отырып желінің топологиясын анықтау.

IІІ бөлім. ТОБЖ трассасын таңдау.

ІV бөлім . Байланыстыру ұйымының сұлбасын көрсету.

V бөлім . Техникалық есептеулер.

VІ бөлім . Таңдалған трассаға байланысты ТОБЖ құрылысы( кабельді төсеу) .

VІІ бөлім. Техникалық қауіпсіздік ережесі.

VIII бөлім. Қолданылған әдебиеттер.

Қажеттi сызбалар тізімі.

1. Жобаланатын ТОБЖ-ның байланыс ұйымының сұлбасы.

2. Байланыс кабель желісінің жалпы орналасу жоспары.

3. Қазақстан Республикасының автомобильді жолдың картасы.

4. Қазақстан Республикасының темір жол картасы.

5. Ұлттық ақпараттық супермагистраль картасы.

Кіріспе

Қалалық байланыс желілерінде оптикалық кабель көп қолдануда. Себебі оптикалық-талшықты кабель арқылы байланыс ғылыми-техникалық прогресстің негізгі бағытының бірі болып табылады. Оптикалық кабельдер мен жүйелер тек қалалық және қалааралық байланысты ұйымдастырып қана қоймай, сонымен қатар кабельді телевидения, видеотелефония, радиотарату, есептеуіш техникада, корпоративті желілердің технологиялық байланысында қолданылады.

Оптикалық-талшықты байланысты қолдану арқылы ақпараттарды тарату көлемі, кең таралған спутникті байланыс, радиорелейлі байланыспен салыстырғанда тез өсті, яғни оптикалық-талшықты тарату жүйесі жіберу жолағы кең болады.

Байланыстың оптикалық кабель жүйесін дамытудың негізгі факторы болып оптикалы квантты генератордың-лазердің пайда болуы себепші болды. Лазер сөзі Light Amplification by Emission of Radiation сөзінің бастапқы әріптерінен құралып, индуцирленген сәуле көмегімен сәулені күшейту деген мағынаны білдіреді. Лазерлі жүйелер толқынның оптикалы диапазонында жұмыс істейді. Егер мәліметтерді тарату кабельмен жүргізілсе-мегагерцті жиілік, ал толқын тасығышта-гигагерц, онда лазерлік жүйелер үшін көрінетін және инфрақызыл жолақты оптикалық толқын диапазоны (жүздеген терагерц) қолданылады.

Тарихына үңілсек бірінші әртүрлі қоспалы жарықтасығыш пайда болып, оның өшуі 1000 дб/км құрады, сосын 20 дб/км өшуі бар талшықты жарықтасығыштар пайда болды (1970 ж) . Бұл жарықтасығыштың жүрекшесі сыну коэффициентін жоғарылату үшін титан қосылған кварцты қолданды, ал сырты таза кварцпен қапталған. Келесі ұрпақ жарықтасығыштардың өшуі 4 дб/км дейін төмендеді (1974г. ), ал 1979 жылдары сипаттаммасы жақсарған, толқын ұзындығы 1, 55мкм тең жарықтасығыштар ( өшуі 0, 2 дб/км тең) пайда болды.

Сандық тарату жүйелерін PDH негізінде енгізу XX-ғасырдың 70-ші жылдары басталды. Бағыттаушы орта негізінде метал өткізгішті кабельдер қолданды. Сандық тарату жүйелерін SDH негізінде енгізу өткен ғасырдың 90-шы жылдарында сигналдардың оптикалық тарату техникасы мен технологиясы дамыған кезде пайда болды.

PDH және SDH жүйелерінің қолдану ортасын келесі әдіспен анықтауға болады. SDH жүйелерінде көп магистральді желіні, зоналық желі аумақтарын экономикасы дамыған аумақтарды магистральді желіге сонымен қатар қалалық желілерді дөңгелек құрылымды ұйымдастыруы қарапайым болуында. Осы уақытта PDH жүйелерін SDH желілеріне қолжетім кезінде және магистралді желілерге, SDH желілерінің жіберу мүмкіншілігі аз болғанда қолданылады.

Негізінен қазіргі уақытта оптикалық-талшықты кабельдер көптеген елдерде өндірілуде және қолданыста.

І бөлім. Байланыс кабель желісінің жобалауы бойынша оптикалық кабельдің таңдауы және жалпы ережесі.

Оптикалық кабельдің конструкциясы

Әртүрлі елдерде қолданылатын оптикалық кабельдердің типтік конструкциясының сипаттамасын қарастырсақ. Дүниежүзінде қолданылатын және жасалатын кабельдердің конструкциясының үш тобын қарастыруға болады: концентрлі қозғалмалы орамды кабель, жүрекшесі фигуралы кабель, лента түрлі жалпақ кабель.

Бірінші топтағы кабельдер әрбір қозғалмалы келесімен салыстырғанда алты талшыққа артық болады, мысалы 7, 13, 19 талшық. Қозғалмалы кабельді талшық полиэтиленнен жасалған трубканың ішінде бос орналасады.

Екінші топтағы кабель ортасында фигуралы пластмассалық жүрекшеде орналасады. Мұндай құрылым өзінде 4, 6, 8, 10 талшықты орналастыруға болады.

Ленталы кабель оптикалық - талшық енін жалпақ пластмассалы ленталар қатарынан тұрады. Көбінесе лентада 12 талшық орналасады, ал лента саны 6, 8, 12 құрайды.

Жалпақ түрлі 12 мм диаметрлі оптикалық кабель телефон желісін қосу кезінде және қалааралық байланыстың желісін ұйымдастырғанда қолданылады. Кабель ені 3. 56 мм, 12 оптикалық талшықтан тұратын лентадан құралады. Перифериі бойынша кабельдер пластмассалы қабықша және болаттық армиялы сымдардан орналасқан. ОК - гі лента саны 12 дейін болады.

Бірмодалы талшық жүргізілетін есептеулер “Siemens” өңдірісінің: A - DF(ZN) 2Y кабель типін таңдаймыз. Кез-келген толқын ұзындығына материалды және толқынды дисперсияның толық компенсациясын алуға болады.

1 сурет. A - DF(ZN) 2Y кабелінің конструкциясы.

Сыртқы полиэтиленді қабықша

Күш диэлектригі

Ортаңғы шыныпластикті күш элементі

Оптикалық талшық

Гельді компаундоммен толықтырылған орта

Қазақстан Респубикасының магистральді және ішкіаймақ желілерінде “Siemens”(Германия), “Alcatel”(Германия), “Daewoo”(Оңтүстік Корея) сияқты әртүрлі фирмалардың талшықты-оптикалық кабельдері қолданылады. Қазақстан Респубикасының бірінші желілерінде A - DF(ZN) 2Y5x4E, A-DF(ZN) (SR) 2Y, A-DB2Y1x18E, A - DSF(L) (ZN) 2Y5x4E типті кабельдер қолданылады. Қабықшамен салыстырғандағы өте жоғары сыну коэффициентімен талшықты-оптикалық кабель өзекшесі кремний оксиді (SiO 2 ) мен германий оксидінің (GeO 2 ) қосындысынан тұрады. Кабельдің қабықшасын бүркеу үшін кремний оксидін қолданады. Буферлік құбыр деп аталатын оптикалық модульде талшық орналасады. Кабель өзекшені құру үшін оптикалық модульмен (буферлік құбырлар) толтыру элементтер реверсивті естілу әдістеріне сәйкес армирацияланған пластмассалық ортаның элементтерінің айналымына естіледі. Бұл алдын-ала есептелген айналу саны анықталғаннан кейін кері бағытта есілген бағыттың өзгеруін білдіреді. Буферлік құбырды парафин негізіндегі құраммен толтырады. Негізгі қаптау үшін UV акрилат қолданылады. Бұл екі қабаттан тұрады: ішкі қабат екіншісіне қарағанда жұмсақ болады. Бұл шыны талшық микро иілуден және абразивті шығын кезіндегі шығындардан қорғайды.

1. 1 сурет Оптикалық кабель.

1 кесте.

Өшуі: Өшуі
Өшуі: 1310 нм
<0, 4/0, 34дБ/км
Өшуі: 1350 нм
<= 0, 8 дБ/км
Өшуі: Өткізу жолағының ені
Өшуі: 850 нм
>=400 МГц/км
Өшуі: 1300 нм
>=800 МГц/км

Қазақстан Республикасының табиғатты және географиялық ерекшелігін ескере отырып, байланыс магистральді желісінде қолданылатын оптикалық кабельдер типін таңдау орындалады. Басында қорғау үшін: сыртқы көздерден, электромагниттік нысанынан, найзағай әсерінен, кабельдегі коррозия әсерінен, бірінші желідегі алғашқы желіде талшықты-оптикалық кабельдер қолданылады, ол құрамы металдан құралмайды. Кабельді төсеу үлкен диаметрдегі полиэтиленді құбырларда болады. Бұл оптикалық кабельдердің жарамсыздығына келгенде минимальді шығынмен ауыстыруға мүмкіндік береді. Бұдан басқа полиэтиленді құбырларды кеміргіштерден жақсы қорғалуы болып табылады.

Оптикалық кабельдің типін таңдаған кезде оның құны ерекше орын алады. Қолданылатын кабель типтің құралмасында түсті металдар жоқ, осыдан олар арзан болады.

Казақстанның магистральінде қолданылатын оптикалық кабельдер жеңіл және жіңішке, оларды қосымша күшсіз үлкен қашықтықтарда төсеуге болады. Дабылдағы оптикалық кабельдер құрылыстық ұзындығы - 4 км, қосылғыш муфтының санының азаюына әкеледі, нәтижесінде - қабілеттігі соммарлы өшудің төмендеуі.

ТАЕ құрылысындағы қолданылатын “Siemens AG” фирмасының A - DF(ZN) 2Y 5x4E9/125 маркалы оптикалық талшықты сыртқы кабель құралмасы суретте көрсетілген. Қолданылатын кабель халықаралық АМТС қосу үшін арналған, жеткізудің ерекше техникалық шарттарына сәйкес дайындалады. Кабель қорғаулы полиэтилен құбырларында үлкен емес кабель төсеу үшін қарастырылған.

ІІ бөлім. Берілген елді мекеннің орналасуын ескере отырып желінің топологиясын анықтау.

SDH желілерінің топологиясын қарастырғанда, іс жүзінде бар стандартты топологиялар жиынтығын аламыз. Біздің жобада "нүкте-нүкте" топологиясы қолданылады. Екі А және В тараптарын байланыстыратын желі сегменті немесе "нүкте-нүкте" топологиясы SDH желісінің базалық топологиясының ең қарапайым мысалы болып табылады (2 сурет) . Бұл топология кабельдермен қосылған 2 терминалды мультиплексордан тұрады. Топология жоғарғы жылдамдықты магистральдік арналар арқылы көп ағынды мәліметтерді беру үшін кеңінен қолданылады. Бұл топология резервтеусіз және 100 пайыз резервтеу сұлбасы түрінде іске асырылады. Негізгі және резервті агрегаттық арналар пайдаланады. Негізгі арнаның істен шығуы кезінде желі 10 милисекунд санаулы уақытта резервке ауысады.

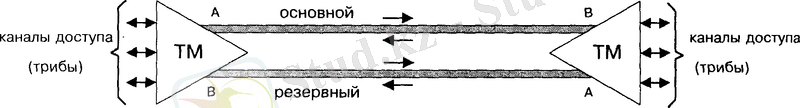

2 сурет - ТМ қолдану арқылы жүзеге асқан «нүкте- нүкте» топологиясы

ІІІ бөлім. ТОБЖ трассасын таңдау .

Бәрінен бұрын, жол арнажолын таңдау, араларында байланыс қамтамасыз етілуге тиіс байланыс орындарының орналасуымен анықталады. Әдетте арнажолдардың бірнеше варианттары қарастырылады және техника - экономикалық салыстыру негізінде ең ыңғайлысы (оптималдысы) таңдап алынады.

Арнажолды таңдай алғанда қамтамасыз ету керек:

  • арна жолдың ең қысқа ұзындығы;
  • құрылыстың бағасын (нарқын) күрделендіретін және өсіретін кедергілердің (өзендер, карьерлер, жүргін жолдар және басқа кедергілер) ең аз саны;
  • құрылысты салғанда механизацияны максималды қолдану;
  • эксплуатациялық қызмет көрсетудегі ең жақсы қолайлықты (жайлылықты) жасау;
  • күшті токтар қондырғылары мен атмосфералық электренуден қорғануды жүзеге асыруда ең аз шығындар;

Осы талаптарға байланысты автомобильдік жолдар боймен кабельді жүргізуге қолайлы деп табылды. Осы арқылы кабель жүргізілетін жерлерге тән қызмет көрсетілетін регенерациялық орындарға (НРП) техникалық персоналдық келіп-кету жолдары қамтамасыз етіледі де, байланыс желісі істен шыққанда жолдағы бұзылысты оперативті жөндеу мүмкіндігі бар.

Арнажол жүргізілетін жол үстінде елді мекендердің болуы қызмет көрсетілмейтін мүмкіндігін және бұрыннан істеп тұрған телекоммуникация бөлімдерін пайдалану мүмкіндігін қамтамасыз етеді. Бұл өз кезегінде құрылыс жұмыстары көлемін магистрал құрылысына шығындардың азаюына әкеледі. 3- суретте Семей және Баршатас елді мекені арасында автожол мен жобаланатын арнажол сұлбасы көрсетіл

Семей-Саржал 160км

Саржал-Қайнар 153 км

Қайнар-Баршатас 192км

Семей

Саржал

Кайнар

Баршатас

3. сурет.

Жалпы трасса ұзындығы-505 км, 80 сандық ағындар.

Қызмет көрсететін пункттер саны -4.

Семей - Саржал: Семей - Саржал
160км: 160км
Семей - Саржал: Саржал - Қайнар
160км: 153 км
Семей - Саржал: Қайнар - Баршатас
160км: 192км

ТОБЖ трассаларын төсеу.

Трасса сипаттамасы: Трасса сипаттамасы
Өлшем бірліктері: Өлшем бірліктері
Трасса сипаттамасы:
  • Трассаның жалпы ұзындығы

- шоссе жолдарын бойлай

Өлшем бірліктері: 505 км.
Трасса сипаттамасы:
  • Трасса бойындағы жер:
  • Ашық
Өлшем бірліктері: +
Трасса сипаттамасы:
  • Кабельді төсеудің тәсілдері:
  • Кабель төсегішпен
Өлшем бірліктері: +
Трасса сипаттамасы:
  • Өткелдердің саны:
  • Автожол арқылы
  • Көпір
Өлшем бірліктері:

+

-

Трасса сипаттамасы:
  • Қызмет көрсететін пункттер

Саны

Өлшем бірліктері: 4

Каналдарды тармақтарға бөлу:

Семей-Баршатас трассасы бойынша 2400 каналдарды тармақтарға бөлгеніміз келесідей түрде көрсетілген:

Каналдардың тармақтар арасындағы үлестiрiлу кестес

Каналдар саны: Каналдар саны
Қолданылуы: Қолданылуы
Қызмет көрсету саласы: Қызмет көрсету саласы
Каналдар саны:

Семей - Саржал

850канал

Қолданылуы:

Телефония- 248

Интернет- 252

Даму-350

Қызмет көрсету саласы: Саржал - Шығыс Қазақстан облысы Абай ауданында орналасқан. Тұрғын саны 2 мың адам. Ауылда 2 мектеп, аурухана, мәдениет үйі, нан зауыты бар.
Каналдар саны:

Саржал-Қайнар

750канал

Қолданылуы:

Телефония- 142

Интернет- 208

Даму - 400

Қызмет көрсету саласы: Әкімшілік орталығы Қайнар (1928-1930) болғандықтан аудан атауы содан шыққан. 1930 жылы аудан орталығы болған, 2008 жылы Қайнар болып тарихи атауын қайтарып алды. Аудан аумағы - 23, 4 мың шаршы км. Аудан орталығы-Қалбатау (бұрынғы Георгиевка) селосы. Ауданда 1 қала, 21 22 әкімшілік-аумақтықбірлік, 66 елді мекен бар. Аудан халқы саны 2010 жылдың 1қаңтарында - 48, 9 мың адамды құрады.
Каналдар саны:

Қайнар-Баршатас

800 канал

Қолданылуы:

Телефония- 149

Интернет- 205

Даму - 446

Қызмет көрсету саласы: Баршатас - Шығыс ҚHYPERLINK "http://kk. wikipedia. org/wiki/%D0%A8%D1%8B%D2%93%D1%8B%D1%81_%D2%9A%D0%B0%D0%B7%D0%B0%D2%9B%D1%81%D1%82%D0%B0%D0%BD_%D0%BE%D0%B1%D0%BB%D1%8B%D1%81%D1%8B"азаHYPERLINK "http://kk. wikipedia. org/wiki/%D0%A8%D1%8B%D2%93%D1%8B%D1%81_%D2%9A%D0%B0%D0%B7%D0%B0%D2%9B%D1%81%D1%82%D0%B0%D0%BD_%D0%BE%D0%B1%D0%BB%D1%8B%D1%81%D1%8B"қHYPERLINK "http://kk. wikipedia. org/wiki/%D0%A8%D1%8B%D2%93%D1%8B%D1%81_%D2%9A%D0%B0%D0%B7%D0%B0%D2%9B%D1%81%D1%82%D0%B0%D0%BD_%D0%BE%D0%B1%D0%BB%D1%8B%D1%81%D1%8B"станHYPERLINK "http://kk. wikipedia. org/wiki/%D0%A8%D1%8B%D2%93%D1%8B%D1%81_%D2%9A%D0%B0%D0%B7%D0%B0%D2%9B%D1%81%D1%82%D0%B0%D0%BD_%D0%BE%D0%B1%D0%BB%D1%8B%D1%81%D1%8B" облысының Аягөз ауданындағы ауыл, ауылдық әHYPERLINK "http://kk. wikipedia. org/w/index. php?title=%D0%90%D1%83%D1%8B%D0%BB%D0%B4%D1%8B%D2%9B_%D3%99%D0%BA%D1%96%D0%BC%D1%88%D1%96%D0%BB%D1%96%D0%BA_%D0%BE%D0%BA%D1%80%D1%83%D0%B3&action=edit&redlink=1"кімшілікHYPERLINK "http://kk. wikipedia. org/w/index. php?title=%D0%90%D1%83%D1%8B%D0%BB%D0%B4%D1%8B%D2%9B_%D3%99%D0%BA%D1%96%D0%BC%D1%88%D1%96%D0%BB%D1%96%D0%BA_%D0%BE%D0%BA%D1%80%D1%83%D0%B3&action=edit&redlink=1" округінің орталығы. Аудан орталығы - Аягөз қHYPERLINK "http://kk. wikipedia. org/w/index. php?title=%D0%90%D1%8F%D0%B3%D3%A9%D0%B7_%D2%9B%D0%B0%D0%BB%D0%B0%D1%81%D1%8B&action=edit&redlink=1"аласынан батысқа қарай 175 км жерде, Бақанас өзенінің сол жағалауында орналасқан. Тұрғыны 3, 3 мың адам (1997) . Іргесі 1932 жылы қаланған. 1997 жылға дейін Шұбартау ауданының орталығы болған. Жер бедері ұсақ шоқылы жазық. Қоңыр топырақты, жамылғысында бетеге, бұта аралас әртүрлі шөптесіндер өседі. Баршатаста ауыл шаруашылығы бағытындағы (негізінен мал шаруашылығы) ұжымдық, жекеменшік шаруа қожалықтары мен кәсіпорындар жұмыс істейді. Ауылда мәдениетHYPERLINK "http://kk. wikipedia. org/w/index. php?title=%D0%9C%D3%99%D0%B4%D0%B5%D0%BD%D0%B8%D0%B5%D1%82_%D2%AF%D0%B9%D1%96&action=edit&redlink=1" HYPERLINK "http://kk. wikipedia. org/w/index. php?title=%D0%9C%D3%99%D0%B4%D0%B5%D0%BD%D0%B8%D0%B5%D1%82_%D2%AF%D0%B9%D1%96&action=edit&redlink=1"үHYPERLINK "http://kk. wikipedia. org/w/index. php?title=%D0%9C%D3%99%D0%B4%D0%B5%D0%BD%D0%B8%D0%B5%D1%82_%D2%AF%D0%B9%D1%96&action=edit&redlink=1"йі, кинотеатр, аурухана, орта HYPERLINK "http://kk. wikipedia. org/wiki/%D0%9E%D1%80%D1%82%D0%B0_%D0%BC%D0%B5%D0%BA%D1%82%D0%B5%D0%BF"мектеп, т. б. оқу-ағарту, денсаулық сақтау мекемелері бар. Тұрғындары Аягөз қаласымен, басқа елді мекендермен автомобиль жолы арқылы қатынасады.

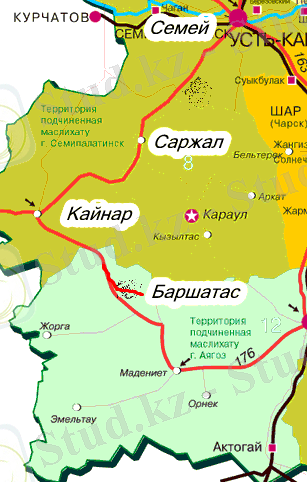

Семей-Баршатас трассасының картасы.

ІV бөлім. Байланыстыру ұйымының сұлбасын көрсету

1/1 Саржал 2/1 Қайнар

Семей ОРП-1 ОРП- 2 Баршатас

lру 55км lру 55км lру 55 км

L ОРП = 505 км

L ру =54км

Қызмет етілмейтін пунктер санын анықтау формуласы:

N НРП = , мұндағыL НРП қызмет етілетін пунктер арасындағы қашықтық.

N НРП = , қызмет етілмейтін пунктер саны- 8

V бөлім. Техникалық есептеулер.

5. 1 Сандық ағынның жылдамдығы

Сандық ағынның жылдамдығы 2, 048 Мбит/сек. құрайды. Берілген сандық ағынның саны бойынша біз сандық ағынның жылдамдығын есептейміз мына формула бойынша:

Sтр= 2, 048*80=163, 84 Мбит/сек.

S к ≥ Sтр*К р

S к ≥163, 84*1. 5=245, 76 Мбит/сек

К р - желі дамуындағы коэффициент қоры (1, 4 . . . 1, 5)

Алынған қорытынды бойынша сандық ағынның жылдамдыңы үшін біз STM4 мультиплексорын таңдаймыз, оның номиналды жылдамдығы 622, 080 Мбит/сек құрайды.

STM4 мультиплексорының негізгі сипаттамалары 1, 2 кестеде көрсетілген.

Тарату жүйесінің негізгі техникалық сипаттамалары

1. 2 кесте

Көрсеткіш атаулары: Көрсеткіш атаулары
МультиплексорSTM1:

Мультиплексор

STM1

МультиплексорSTM4:

Мультиплексор

STM4

МультиплексорSTM 16:

Мультиплексор

STM 16

Көрсеткіш атаулары: 1. Номиналды жылдамдық, Мбит/с
МультиплексорSTM1: 155. 520
МультиплексорSTM4: 622. 080
МультиплексорSTM 16: 2488. 320
Көрсеткіш атаулары: 2. Қоректену кернеуі, В
МультиплексорSTM1: 40. 5-75
МультиплексорSTM4: 48-72
МультиплексорSTM 16: 40-75
Көрсеткіш атаулары: 3. Тұтынылатын қуат, Вт
МультиплексорSTM1: 70-160
МультиплексорSTM4: 35
МультиплексорSTM 16: 48-60
Көрсеткіш атаулары: 4. Кiретiн ағындардың жылдамдығы, Мбит/с
МультиплексорSTM1: 2. 048
МультиплексорSTM4: 2. 048
МультиплексорSTM 16:
Көрсеткіш атаулары: 5. Ағындардың жалпы саны
МультиплексорSTM1: 63
МультиплексорSTM4: 144
МультиплексорSTM 16: 288
Көрсеткіш атаулары: 6. Линейный код
МультиплексорSTM1: HDB3
МультиплексорSTM4: NRZ
МультиплексорSTM 16: NRZ
Көрсеткіш атаулары: 7. Толқын ұзындықтарының диапазоны, нм
МультиплексорSTM1: 1285-1330
МультиплексорSTM4: 1550
МультиплексорSTM 16: 1530-1560
Көрсеткіш атаулары: 8. берілуінің деңгейі, дБм
МультиплексорSTM1: -4
МультиплексорSTM4: -4
МультиплексорSTM 16: -3
Көрсеткіш атаулары: 9. Минималды қуатты қабылдау деңгейі, дБм
МультиплексорSTM1: -40
МультиплексорSTM4: -36
МультиплексорSTM 16: -31
Көрсеткіш атаулары: 10. Энергетикалық потенциал ВОСП Э, дб
МультиплексорSTM1: 36
МультиплексорSTM4: 32
МультиплексорSTM 16: 30

5. 2Өткізу қабілеттілігі

Өткізу қабілеттілігі келесі формула бойынша анықталады.

W= . 3= 0, 01

-оптикалық талшықтың қорытындылау дисперсиясы

-оптикалық талшықтың қорытындылау дисперсиясы

τ 2 2 mod 2 chr =0 2 +35 2 = √ 1225 = 35 пс/км

τ mod - модааралық дисперсия (1, 3 кесте бойынша 0-ге тең)

τ chr - хроматикалық дисперсия

τ chr (λ) =D(λ) *Δλ =17, 5*2=35 пс/км.

Оптикалық сигналдардың дисперсиясы әртүрлі оптоталшықтардағы. 1. 3 кесте

ОТ түрі: ОТ түрі
Толқын ұз,: Толқын ұз,
, пс/км.: , пс/км.
D(ℷ), пс/(нм*км): D(ℷ), пс/(нм*км)
Қорытындылау өткізу жолағы, МГц*км.: Қорытындылау өткізу жолағы, МГц*км.
ОТ түрі: нм
Толқын ұз,:
, пс/км.:
ОТ түрі: MMF 50/125
Толқын ұз,: 850
, пс/км.: 414
D(ℷ), пс/(нм*км): 99, 6
Қорытындылау өткізу жолағы, МГц*км.: 958
766
125
ОТ түрі: 1310
Толқын ұз,: 414
, пс/км.: 1
D(ℷ), пс/(нм*км): 1062
Қорытындылау өткізу жолағы, МГц*км.: 1062
1050
ОТ түрі: 1550
Толқын ұз,: 414
, пс/км.: 19, 2
D(ℷ), пс/(нм*км): 1058
Қорытындылау өткізу жолағы, МГц*км.: 1044
540
ОТ түрі: MMF 62. 5/125
Толқын ұз,: 850
, пс/км.: 973
D(ℷ), пс/(нм*км): 106, 7
Қорытындылау өткізу жолағы, МГц*км.: 441
414
114
ОТ түрі: 1310
Толқын ұз,: 973
, пс/км.: 4, 2
D(ℷ), пс/(нм*км): 452
Қорытындылау өткізу жолағы, МГц*км.: 452
450
ОТ түрі: 1550
Толқын ұз,: 973
, пс/км.: 17, 3
D(ℷ), пс/(нм*км): 451
Қорытындылау өткізу жолағы, МГц*км.: 450
384
ОТ түрі: SF 8/125
Толқын ұз,: 1310
, пс/км.: 0
D(ℷ), пс/(нм*км): <1, 8
Қорытындылау өткізу жолағы, МГц*км.: >12
61000
6900
ОТ түрі: 1550
Толқын ұз,: 0
, пс/км.: 17, 5
D(ℷ), пс/(нм*км): 12600
Қорытындылау өткізу жолағы, МГц*км.: 6300
720
ОТ түрі: DSF 8/125
Толқын ұз,: 1310
, пс/км.: 0
D(ℷ), пс/(нм*км): 21, 2
Қорытындылау өткізу жолағы, МГц*км.: 10400
5200
594
ОТ түрі: 1550
Толқын ұз,: 0
, пс/км.: <1, 7
D(ℷ), пс/(нм*км): >12
Қорытындылау өткізу жолағы, МГц*км.: 65000
7400

5. 3 Регенерациялық бөлiмшенiң жобалық ұзындығын есептеуi.

Ол келесі формула бойынша есептеледі:

= * + n нс * а нс + +

=6*0, 3+123*0. 02+1+5=10, 26

=1дБ

= 5 дБ

- ажырағыш жалғасулардың саны- 6

- ажырағыш жалғасулардың жоғалтуы- 0, 3дБ.

n нс - ажырамайтын жалғасулар- 123 тең.

а нс - ажырамайтын жалғасулардың жоғалтуы 0, 02 дБ

5. 4 Ажырамайтын жалғасулардың есептелуі.

Кабельдің құрылыстық ұзындығы

Кабельдің құрылыстық ұзындығы (Строительная длина кабеля) . Кабельді зауыттан жасап шығарғанда, сол кабельдің сыйымдылығына, қалындығына және салмағына байланысты кабельдерді белгілі бір ұзындықта жасап, бір барабанға орап дайындайды. Сол ұзындықты кабельдің "құрылыстың ұзындығы" деп атайды.

Lc. - кабельдің құрылыстық ұзындығы, 4 км.

Семей-Саржал аралығында:

Саржал-Қайнар аралығында:

Қайнар-Баршатас аралығында:

n нс = 39+37+47=123

а нс - ажырамайтын жалғасулардың жоғалтуы- 0, 02 дБ

α- оптикалық талшықтың өшу коэффициенті- 0, 4 дБ

Регенерациялық бөлімшенің ұзындығын есептеу формуласы келесіде көрсетілген:

Э п - * - n нс * а нс - -

α

0, 4

54 км

Талшықты- оптикалық байланыс желісінің энергетикалық потенциалының саны келесі формулада:

Э п =(Р пер пр ) =32

... жалғасы
