Байланыс торабын ұйымдастыруда сигналдардың коммутациясы

Пән: Автоматтандыру, Техника
Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 30 бет
Таңдаулыға:

Жоспар

Кіріспе . . . 3

Жүйенің жалпы техникалық сипаттамасы6
Жобаланатын станцияның модульдері. . 8
Станцияның GSM коммутациялайтын өрісі. 9
Жобаланатын SI-2000 станцияның құрылымдық сұлбасы. 10
АSM модульдің КӨ-нің структуралық схемасы . . . 11
Цифрлық коммутациялау өрістің структуралық схемасы. . 13
Кеңістіктік эквивалент схемасы. . 15
Станция коммутациялайтын жүктемені - У (Эрл. ) есептеу. . 16
Секциялар мен стативтердің санын есептеу. . 17
Қондырғылардың стативті және қатарлы орналасқан схемасын салу . . . 25
Стативтер мен қатарларды номерлеу28
Станция қосылған телефонды торап схемасын салу . . . 29

Қорытынды . . . 30

Кіріспе

Байланыс торабын ұйымдастыруда сигналдардың коммутация сұрағы орталық орын алады. Егер коммутация процесі қоршаған телекоммуникациялық ортамен өзара әрекеттесу катаң уақыттық арақатынаспен сипатталса мұндай коммутация синхронды деп атайды.

Ең көп синхронды коммутация жүйесі қазіргі сандық автоматты телефон станциялары. ХХ ғасыр ғылыми техниканың дамуы ЦАТС пайда болуына себеп болды.

Бірінші этап 1940 жылдың ортасында транзистордың пайда болуы, бұл электрониканың дамуына әкелді және жартылай өткізгіш приборлар эрасы болды.

Жартылай өткізгіш приборлардың дамуы 60-шы жылдарда интегралды микросхемаларды құруға әкелді. Қазір ЦАТС микросхемасыз құру мүмкін емес. 40-шы жылдардың соңында бірнеше ел бір уақытта ЭВМ ойлап шығарды және құрды. Осылай жазылған программамен басқару идеясы рәсімделді.

Қазір замандағы ЦАТС үлкен көлемді және күрделі программалық қамтамасыз етудің мысалы. Сол жылдары ортақ байланыс тораптарында сигналдарды сандық берудің әдістері дами бастады.

60-шы жылдары бірнеше елдің лабороториялары қазіргі сандық АТС прототипін құрды және сынады. 1970 жылы алғаш рет Францияда ортақ қолдану торабында бірінші транзитті сандық станция орнатылды.

Қазіргі таңда Қазақстанда кеңінен қолданылатын станциялар ЭАТС: S12, 5ESS, AXE-10, DRX-4, FP-II, SI-2000 және т. б.

Курстық жұмысқа тапсырма

Кесте №1

Нұсқа номері

АТСКе қосылатын абоненттердің саны

Жергілікті таксофондардың саны

Қалааралық

таксофондардың саны

Мәліметтерді тарататын соңғы құрылғылардың саны

Нұсқа номері: 3

АТСКе қосылатын абоненттердің саны: 3000

Жергілікті таксофондардың саны: 100

Қалааралықтаксофондардың саны: 9

Мәліметтерді тарататын соңғы құрылғылардың саны: 1

Кесте № 2

Нұсқаның номері

АSM модуль арқылы қосылған аналогты абоненттердің саны

RASM модульдер арқылы қосылған алыс қашықтықтағы аналогты абоненттердің саны

RBM блок арқылы қосылған цифрлық абоненттердің саны

Нұсқаның номері: 3

АSM модуль арқылы қосылған аналогты абоненттердің саны: 900

RASM модульдер арқылы қосылған алыс қашықтықтағы аналогты абоненттердің саны: 1500

RBM блок арқылы қосылған цифрлық абоненттердің саны:

RBM - 8 арқылы 400

RBM - 4 арқылы 200

Кесте №3

Нұсқаның номері: Нұсқаның номері

Кіру цифрлық желінің №(КЦЖ):

Кіру цифрлық желінің №

(КЦЖ)

КЦЖ-дағы КИ № (А звеносының АЕСҚ-да ұяшықтың номері): КЦЖ-дағы КИ № (А звеносының АЕСҚ-да ұяшықтың номері)

Шығу цифрлық желінің номері № (ШЦЖ): Шығу цифрлық желінің номері № (ШЦЖ)

ШЦЖ дағы КИ № ( С звенодағы АЕСҚ-ның ұяшығының номері): ШЦЖ дағы КИ № ( С звенодағы АЕСҚ-ның ұяшығының номері)

А; В; С; звенолардың адрестік ЕСҚ) -да ұяшықтың номері: А; В; С; звенолардың адрестік ЕСҚ) -да ұяшықтың номері

t1уақыт моментінде КЦЖ ның КИ-сынан ШЦЖ-ның КИ-сына жіберетін ақпарат: t ₁ уақыт моментінде КЦЖ ның КИ-сынан ШЦЖ-ның КИ-сына жіберетін ақпарат

Нұсқаның номері: 3

Кіру цифрлық желінің №(КЦЖ): 12

КЦЖ-дағы КИ № (А звеносының АЕСҚ-да ұяшықтың номері): 20

Шығу цифрлық желінің номері № (ШЦЖ): 8

ШЦЖ дағы КИ № ( С звенодағы АЕСҚ-ның ұяшығының номері): 18

А; В; С; звенолардың адрестік ЕСҚ) -да ұяшықтың номері: 6

t1уақыт моментінде КЦЖ ның КИ-сынан ШЦЖ-ның КИ-сына жіберетін ақпарат: 10101100

Кесте № 4

Нұсқаның номері: Нұсқаның номері

Квартирлік сектор үшін бір абоненттік желіге түсетін нагрузка У (Эрл): Квартирлік сектор үшін бір абоненттік желіге түсетін нагрузка У (Эрл)

Квартирлік сектор үшін ЧНН-да шақырулардың саны: Квартирлік сектор үшін ЧНН-да шақырулардың саны

Халық-шаруашылық сектор үшін бір абоненттік желіге түсетін нагрузка У (Эрл): Халық-шаруашылық сектор үшін бір абоненттік желіге түсетін нагрузка У (Эрл)

Халық шаруашылық сектор үшін ЧНН -да шақырулардың саны.:

Халық шаруашылық сектор үшін ЧНН -да шақырулар

дың саны.

Бір қосу желіге түсетін нагрузка У (Эрл): Бір қосу желіге түсетін нагрузка У (Эрл)

Бір байланысты қосудың орташа үақыт ұзақтылығы (сағат): Бір байланысты қосудың орташа үақыт ұзақтылығы (сағат)

Нұсқаның номері: 3

Квартирлік сектор үшін бір абоненттік желіге түсетін нагрузка У (Эрл): 0, 04

Квартирлік сектор үшін ЧНН-да шақырулардың саны: 1, 6

Халық-шаруашылық сектор үшін бір абоненттік желіге түсетін нагрузка У (Эрл): 0, 08

Халық шаруашылық сектор үшін ЧНН -да шақырулардың саны.: 3, 0

Бір қосу желіге түсетін нагрузка У (Эрл): 0, 8

Бір байланысты қосудың орташа үақыт ұзақтылығы (сағат): 0, 025

Кесте № 5

Тораб туралы мағлұматтар

Нұсқа номері: Нұсқа номері

РАТС-тердің саны: РАТС-тердің саны

АТС-терді номерлері: АТС-терді номерлері

Нұсқа номері: 3

РАТС-тердің саны: 3

АТС-терді номерлері: 31 - 38 - 35

Тапсырманың 8ші пунктін есептеу үшін, яғни телефонды нагрузканы У (Эрл) керек анықтама мәліметтер.

Бір желіге түсетін нагрузканың және бір байланысты қосудың орташа үақыт ұзақтылығы - осы мәліметтердің стандартты нормалары:

Квартирлық сектор үшін -бір абоненттік желіге түсетін нагрузка: Укв. =0, 04÷1, 6 Эрл.
Халық шаруашылық сектор үшін - бір абоненттік желіге түестін нагрузка : Ухш. . = 0, 08 ÷3, 0 Эрл.
Бір қосу желіге түсетін нагрузка Уқ. . ж. =0, 8 Эрл.
Бір байланысты қосудың орташа уақыт ұзақтылығы: t=0, 025 сағат.
ЧНН (ең көп нагрузка түсетін бір сағат уақыт) -да шақырулардың саны:

а) У= 0, 03 Эрл болғанда С=1, 2

б) У= 0, 06 Эрл болғанда С=2, 4

в) У= 0, 10 Эрл болғанда С=4, 0

г) У= 0, 17 Эрл болғанда С=6, 6

1 Бөлім.

Жүйенің жалпы техникалық сипаттамасы.

Цифрлық коммутациялау жүйе SI-2000-телефондық тораптардың барлық деңгейлерінде пайдаланады, ягни соңғы станция ретінде автоматты қалааралық орта сыйымдылығы бар станцияға дейін, ал әртүрлі салалық торабтарда-мекемелік АТС түрінде пайдаланады. Ауылдық телефондық торабтарда да пайдаланылады. Жүйенің архитектурасы модульдер түрінде жасалған. GSM-коммутациялайтын өрістің максималді сыйымдылық көлемінде модульдердің кез-келген комбинациясы таңдалуы мүмкін. SI-2000 станцияның функциялары жүйелік модульдер арасында бөлінген. Әр модуль белгіленген жүйелік функцияны орындайды, абоненттерге тез, дұрыс және сенімді қызметтеу жасау үшін өте маңызды роль атуарады ол функциялар. Абоненттерге қызмет жасау үшін - жүйелік аппараттың құралдар және программамен қамтамасыз ету қажет. Әртүрлі модульдер әртурлі функцияларды орындайды, олар: телефондық; эксплуатациялау және административтік басқару; диагностикалау және техникалық қызметтеу. SI-2000 жүйеде шығарылған модульдерді қосуға мүмкіншілік бар.

Барлық абоненттік және жүйелік модульдер тарату аппаратурасын пайдаланып алыс қашықтықтағы модульдер түрінде пайдалана алынады.

Барлық жүйелік модульдер GSM - коммутациялайтын модульдің құрамындағы басты жүйелік тактілік импульстер генераторынан синхронизацияланады. SI - 2000 жүйе жазылған программасы бар басқару принципі бойынша жұмыс жасайды.

Жүйенің программалық қамтамасыз етуі магниттік лентада сақталады, ал станцияны қосқанда программалар модульдердің есте сақтау құрылғыларына енгізіледі. Бұл функция АДМ-административті модульдің көмегімен жасалады. Әр модуль-ол тәуелсіз блок, өзінің меншікті процессорымен басқарылады. SI-2000 жұйеде программалық басқару бөлінген, яғни орталық процессор жоқ, сондықтан жүйені комплексті түрде басқару - бірнеше қарапайым модульдер арасында бөлінген, көбінесе басқарудың автономды бөлшектері арасында. Жүйенің басым көп модульдері аппаратты және функционалды бір-біріне сәйкес, сондықтан АТСті басқару процессі және оның сыйымдылық үлкейту жеңілдетілген.

SI - 2000 жүйені қазір жұмыс жасап жатқан телефондық торабтарға қосу үшін әртүрлі интерфейстер пайдаланады, МСЭ-Т рекомендациясы бойынша олар мыналар:

Цифрлық абоненттік интерфейс;
Аналогты абоненттік интерфейс;
2 Мбит/с - цифрлық тарату жүйе;
ТЖ интерфейсы - ЖББ каналдары бар аналогты тарату жүйелерді қосу үшін;
Аналогты физикалық кабельдергі қосу үшін интерфейс;
ОКС №7 - цифрлық сетьтік интерфейс;

7 Цифрлық мекемелік АТС терді қосу үшін VЗ интерфейсы.

Станцияның абоненттік сыйымдылығы 240 номерден 1 номерге дейін өзгере алады, қосу желілердің саны бұл жағдайда 1650 болады.

Станцияны жақсы жақтары: электроэнергияны өте аз пайдаланады - егер АТС тың сыйымдылығы 7000 абоненттерге дейін болса, онда бір порт - 0, 5 Вт қуат пайдаланады, егер 7000 нан көп болса сыйымдылығы, онда бір порт - 0, 7 ВТ жана қуат пайдаланады. SI - 2000 станцияны эксплуатациялау үшін-күнделікті қызметтейтін адамдар керек емес, ОМС- яғни техникалық эксплуатациялау орталықты пайдаланып - бір станцияның не болмаса бірнеше станциялардың жұмысын бақылауға және басқаруға болады.

2 Бөлім.

Жобаланатын станцияның модульдері.

Сыйымдылыққа байланысты барлық типті модульдердің санын есептейік:

Берілген: Станцияның сыйымдылығы: N=3000, оның ішінде АSM арқылы қосылған аналогты абоненттердің саны - 900; RASM арқылы - яғни алыс қашықтыңтағы абонеттер саны - 1500;

Цифрлық абонеттердің саны - RBM блок арқылы қосылған:

RBM - 8 - 400

RBM - 4 - 200.

АSM модульдерінің санын есептейік:

Бір АSM модулінің сыйымдылығы - 240 абоненттік желілердің порттарын қосу үшін, оның ішінде 239 - абоненттік желілерді қосу үшін, ал 1 - абоненттік желілерді тексеру үшін және зерттеу үшін пайдаланады. Біздің нұсқа бойынша АSM арқылы 900 абонент қосылады, сондықтан станцияда орнатылатын АSM модульдерінің саны:

900:239=4 модуль

RASM мен АSM модульдеріне қосылатын абоненттердің саны бірдей, сонда

RASM модульдерінің саны:

1500:239=7 модуль

LSM модульдердің саны, олар цифрлық абоненттерді қосу үшін пайдаланады:

RBM - 8 арқылы: 400:240=2 модуль

б) RBM - 4 арқылы: 200:240= 1 модуль

Басқа модульдердің сандары:

АДМ - административті модуль - 1

СНМ - тарифті модуль - 1

Сонымен жалпы станцияда сандары мынаған сәйкес модульдерді орнату керек:

4 ASM модулі,

7 RASM модулі,

RBM - 8 арқылы қосу үшін - 2 LSM модулі,

RBM - 4 арқылы қосу үшін - 1 LSM мо дулі,

1 АДМ модулі

1 СНМ модулі

1 ASM модулі - телефон-автоматтарды қосу үшін

Қоректендіру блоктары - стативтердің арнайы қоректендіру блоктарға арналған секцияларында орнатылады.

3 Бөлім.

Станцияның GSM коммутациялайтын өрісі.

Жалпы 17 модульдерді орнату керек, яғни 17 ИКМ тракт керек, басқаша ML - модульдер арасындағы трактілер деп аталады, себебі барлық модульдер

GSM - орталық цифрлық коммутациялау өрісіне - ML трактлер арқылы қосылады.

4 Бөлім.

Жобаланатын SI-2000 станцияның құрылымдық сұлбасы.

Енді SI - 2000 станцияның 3000 номерлік сыйымдылығы бар структуралық схемасын құрамыз, оның GSM цифрлық коммутациялау өрісіне 17 модульді қосамыз:

5 Бөлім.

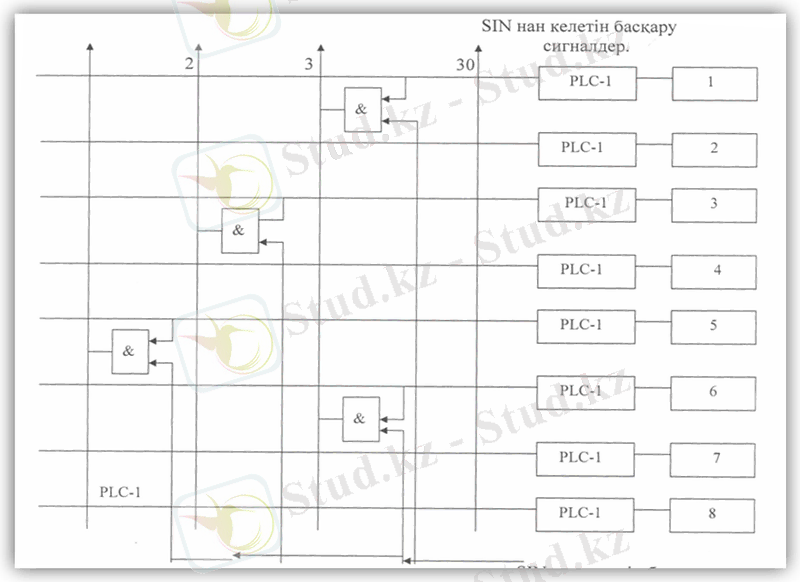

АSM модульдің КӨ-нің структуралық схемасы.

Енді ASM модулінің ҚӨ (коммутациялау өрістің) структуралық схемасын саламыз, және MXC коммутаторда абоненттік желілер қалай коммутацияланады соны түсіндіріп жазамыз.

SIN нен келетін басқару

сигналдар

МХС - тональда және сөйлесу сигналдардың кеңістік-уақыттық коммутаторы. Ол электронды контактлердің матрицасынан және адрестік есте сақтау құрылғыдан тұрады. МХС - SIN интерфейстің басқаруымен коммутация жасайды.

МХС коммутаторы сөйлесу сигналдарды дискретизациялайды, яғни АИМ - сигнал шығарады және 200 абоненттік порттарды - ML модульдер аралық практілердің 30 уақыттық каналдарына коммутациялайды.

Коммутация былай жасалады:

Абонент трубканы көтергенде, SIN ол сигналды белгілейді және PLС платасында абоненттік порттың номерін анықтайды, содан кейін өз модулінің SCC процессоріне абоненттік желінің жағдайы өзгерген туралы ақпаратты жібереді.

Процессор сол ақпаратқа байланысты - байланысты қосу үшін керек бос уақыттық канал туралы мәліметтері бар ЕСҚ-ның ұяшығының адресін SIN-ке

жібереді. SIN адрестік ЕСҚ-де көрсетілген уақыттық каналдық интервалға трубканы көтерген абонеттік желіні коммутациялау үшін басқару сигнал шығарады. Соған байланысты МХС коммутатордың электронды контакты ашылады, оның екінші кіруіне PLC-1 платадан аналыты сигнал келеді, ал Әк-ның шығуында АИМ-сигнал болады, себебі басқару сигналдары уақыттың каналдың тізбегінде ғана белгіленген уақытқа ашылады, дискретизация периодіне тең уақытта олар қайталалады.

Соңықтан МХС коммутатордың шығуында АИМ-сигналдар болады.

6 Бөлім.

Цифрлық коммутациялау өрістің структуралық схемасы.

Енді 4096 КИ (каналдық интервалы) бар “T-S-T” схемасы бойынша ЦКӨ-нің структуралық схемасын саламыз:

Бұл сұлбаның - звеносына, яғни Т (уақат) сатысына кіру ML - трактілер қосылған, әр қайсысында 32 уақыттық каналдар бар, жалпы 128 тракт 32 каналдан әрқайсысы, яғни 128х32=4096 каналдық интервалдар (КИ) . Бұл звенода уақыттық коммутация жасалады, яғни бір каналдан берілген ақпарат -басқа каналдан шығарылады, яғни басқа уақыттық позициясы. (Бұл схемада басқаратын ЕСҚ көрсетілмеген) .

В звеносы - аралық шнур, бұл звенода кеңістік коммутация жасалады, яғни аттас уақыттық каналдар коммутацияланады. С звеноға шығу ML-трактілер қосылған, жалпы 128 тракт әрқайсысы 32 каналдан жалпы 4096 КИ.

Коммутациялық өрістің жұмысын - GSM модулінің SCC процессоры CPИ интерфейсы арқылы басқарады.

ИЗУА T S

1 ПШ ИЗУС 1

2 2

3 3

ML1 3 ML1

34 33

35 34

ML2 35

ML2

64 64

65 65

66 66

67 67

ML3 ML3

96 96

4065 4065

4066 4066

4067 4067

ML ML128

128

4096 4096

7 Бөлім.

Кеңістіктік эквивалент схемасы.

Енді-кіру цифрлық желінің каналы шығу цифрлық желінің берілген каналына коммутациялаудың кеңістік эквивалентті схемасын салайық: Берілген:

Кіру цифрлық желінің номері 12 (КЦЖ)
Сол КЦЖдегі КИ номері - 20 (КИ каналдық интервал)
Шығу цифрлық желінің номері - 8 (ШЦЖ)
Сол ШЦЖ дегі КИ номері - 18
А; В; С звеноларындағы - адрестік ЕСҚ дағы уяшық номері - 6

Анықтама: Бір цифрлық желі деген - бір ИКМ - тракт. 10101100 ақпаратты КЦЖ-нің 20-ші КИ-ден - ШЦЖ-нің 18-шы КИ-на жіберу керек.

Ақпараттық ЕСҚ-ның ұяшықтарының саны каналдардың санына тең, яғни 32 канал болса, 32 - ұяшық болады, ұяшықтың номері каналдың номеріне сәйкес. БЕСҚ - басқаратын ЕСҚ.

10101100 ақпарат 12-ші кіру цифрлык желінің 20-ші каналдық интервалындағы - А звеносының ақпаратты есте сақтау құрылғысының (АЕСҚ) 20-ші ұяшығына жазылады. Бұл ұяшықтың адресі (1=20) А звеноның басқару есте сақтау құрылғысының (БЕСҚ) 6-ші ұяшығына жазылады, сондықтан 6-шы каналдың уақыттық позициясында шығарылады, яғни уақыттық коммутация жасалады, себебі ақпарат 20-ші КИ-дан 6-шы КИ-ға жіберілді.

В - звеносында кеңістіктік коммутация жасалады, яғни аттас каналдар коммутацияланады. В звеносының БЕСҚ-ның 6-шы ұяшығында 12-ші КЦЖ және 8-ші ШЦЖ-дің адрестері жазылған, сондықтан электронды контакт ЭК _{12, 8} ашылады да 12-ші КЦЖ-нің 6-шы каналы - 8-ші ШЦЖ-нің 6-шы каналына коммутацияланады.

С звеносының БЕСҚ-нің 6-шы ұяшығында 18-шы шығу каналдың адресі жазылған, сондықтан 10101100 ақпарат 8-ші ШЦЖ-нің 18-шы каналынан шығарылады. Сонымен, 10101100 ақпарат 12-ші КЦЖ-нің 20-ші каналынан - 8-ші ШЦЖ-нің 18-ші каналына жіберілді.

8 Бөлім.

Станция коммутациялайтын жүктемені - У (Эрл. ) есептеу.

Берілген: бір абоненттік желіге нагрузка

У _кв =0, 04 Эрл. - квартирлік сектор үшін ЧНН-де квартирлық сектор үшін шақырулардың саны: С=1, 6

Халық шаруашылық сектор үшін ЧНН сағатта шақырулардың саны: С=3, 0

Бір абоненттік желіге нагрузка

У _жш =0, 08 Эрл. - халықшаруашылық сектор.

Бір байланысты қосудың орташа ұзақтылығы үшін: t=0, 025 сағат.

Енді біздің станция коммутациялайтын нагрузканы табайық:

Нагрузка мына формула арқылы табылады:

; (Эрл. )

N - станцияның сыйымдылығы, яғни абоненттердің саны.

t - бір қосудың орташа ұзақтылығы.

С - ЧННдағы шақырулардың саны.

Біздің станцияның сыйымдылығы: N = 3000 номеры

Сонда жүктеме: Y= Nct=3000*1, 6*0, 025/1= 120 Эрл

9 Бөлім.

Секциялар мен стативтердің санын есептеу .

Енді станцияның барлық типті модульдерін арналастыру үшін секциялардың және стативтердің санын есептейміз.

Біздің есептеріміз бойынша - станцияға 4(төрт) ASM модулінің сыйымдылығы - 240 порт, бұл модуль үш секцияда (кассетада) орналасады:

бірінші секцияда - CES

екінші секцияда - РES 1

үшінші секцияда - РES 2

Бірінші секция CES - орталық болып есептеледі, бұл секцияда ASM модулінің басқару және жалпымодульдік оборудованиесі орналасады, олар мына платалар;

SCC; PIN; UPI; SIN; AДС; LTU; RTG, ДС/ДС - қоректендіру блогы және 48 абоненттік порттарды қосу үшін пайдаланатын 6 МХС және 9 PLC платалар.

Екінше және үшінші секцияларда комплектация бірдей және SIN интерфейсінің платасынан, 9-ты МХС және 18 PLC платалардан түрады, олар әр секцияда 96 порт қосу үшін пайдаланады.

Бізге керек 4 модуль АSM - 12 (он екі) секцияның орнын алады, бұл 4 модульдер бір статив және оның жартысын төменгі суретте көрсетілгендей орналасады:

Секциялар мынандай түрде комплектацияланады:

СЕS секциясы

SСС:

РIN:

UPI:

АДС:

SIN:

МХС:

LTU:

РLС:

RTG:

ДС/ДС5-12-48:

ДС/ДС

5-12-48

РЕS 1 секциясы

SIN:

МХС:

РLC:

РЕS 2 секциясы

SIN:

МХС:

РLC:

АSМ модульдері 04 номерден басталып номерленеді, яғни бірінші АSМ модулінің номері 04 болады, екінші модульдің номері - 05.

АSМ модульдерінің секцияларын кез келген стативтердің бос орындарында орналастыруға болады, себебі АSМ модульдердің секциялары үшін стативтерде арнайы тұрақты тіркелген орындар жоқ. Бірақ АSМ модульдері станциядағы қондырғылардың ең көп болғандығынан олар бөлек стативтерде орналастырылады.

RАSМ модульдер үшін секциялардың және стативтердің санын есептемейміз, себебі олар концентраторлар түрінде пайдаланады, яғни станциядан алыс қашықтықта орнатылады, сондықтан олардың оборудованиесі опорлық станцияда орналастырылмайды.

GSM модулін -яғни ЦКО модулін орналастыру үшін анықтайың қандай платалардан ол құрылады:

SCC - басқаратын құрылғының платасы

SSI - КӨ платасы

MLI - платалары

ДС/ДС - электрлік қореқтендіру құрылғы.

GSM модуліне - станцияның барлық модульдері қосылады.

MLI платасы - GSM модулінің ішкімодульдік трактілерін модульдер арасындағы ML трактілерімен келістіру үшін пайдаланады. Бір MLI платасына 8 ИКМ - тракт қосуға болады, яғни 8 ML трактлерді.

Біздің есептеріміз бойынша станцияға 17 ML тракт қосу керек, яғни 3 MLI плата керек. GSM модулінің секциясында ГИ - цифрлық коммутациялау өрістің 48 ИКМ - трактіге арналған оборудованиесі орналасады. Егер GSM модулі GSС секцияда орналасса, онда бір секцияда орналасады. Әр секцияда А және В жақтардың дублирование жасалған оборудованиесі орналасады. GSС секцияда әр жақ үшін, яғни А және В жақтар үшін мынандай платалар орналасады:

SCC - басқару құрылғының платасы,

SSI - КӨ платасы

ДС/ДС - қоректендіру платасы.

... жалғасы
