Cisco коммутаторында IOS 12.4-тен IOS 15.0-ге көшу: TFTP арқылы кескінді орнату, лицензиялау және конфигурациялау

Пән: Информатика, Программалау, Мәліметтер қоры
Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 5 бет
Таңдаулыға:

Cisco IOS операциондық жүйесін коммутаторда жаңарту

Cisco IOS бағдарламалық өнімі (бастапқыда Internetwork Operating System - «желілік қарым қатынастың операциондық жүйесі») Cisco-ның көптеген маршрутизаторлар мен коммутаторларда қолданылады. IOS - бұл желілік құрал жабдықтардың қауіпсіздігін қамтамасыз ету және өзге де функцияларын атқаратын және бір көптапсырмалы операциялық жүйегебіріктірілген маршрутизация мен коммутация бағдарламаларының пакеті.

Cisco IOS-тың түрлі шығарылымдары кең спектрдге ие функциялар мен технологияларды қолдайды. IOS кескінін таңдау тұтынушыға жұмыс істеуіне қажетті протоколдар мен функциялар жиынтығына байланысты. Компаияда қолданылатын IOS-ты дұрыс таңдау үшін Cisco-мен ұсынылып отырған IOS-тың модельдік ерекшеленуіне көңіл аудару керек.

$C:\Users\Олжас\Desktop\Диплом\План Корме\Безымянный.png$

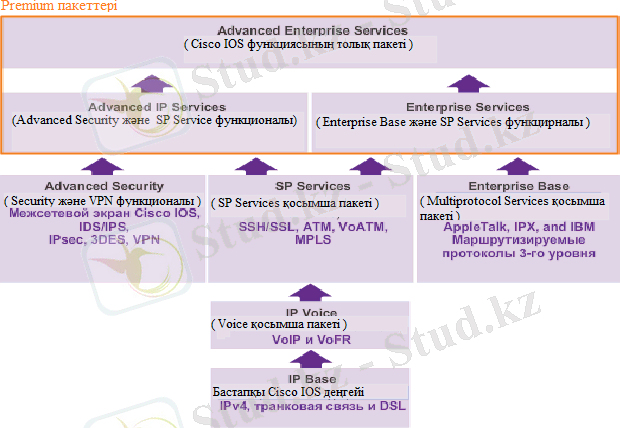

Сурет 7-Cisco операциондық жүйесінің комплектациясы

IOS 12. 4-тен IOS-15. 0-ге көшу барысында Cisco құрылымы мен лицензиялауына айтарлықтай өзгешеліктер енгізген. Бұл тарауда IOS 12. 4 пен IOS-15 меншіктелген аттар мен комплектацияар стандарттары қарастырылады. Сонымен қатар, IOS-15. 0-тен бастап Cisco корпорациясы IOS-тың құрылымының форматы мен лицензиялау процесін өзгерткен. Бұл тарауда сіз IOS-15 лицензиясын басқару мен жөндеу жіне оны алу процессін зерттей аласыз.

Putty утилитін пайдалану арқылы қосыламыз COM- порт 9600 8N1 Жөндеу параметрлері.

Коммутатор белгілі бір жөндеулерге ие болғандықтан кейбір командалар артық болып көрінуі мүмкін, бірақ олай емес. Демек, коммутатордың Gi0/1 портын жергілікті желімен коммутациялаймыз. Сонымен қатар жұмыс дұрыс болуы үшін TFTP -сервер жөндеулері келтірілген болу керек. TFTP -серверді жөндеу мақаласы мұнда. TFTP -сервер ІР адресі - 192. 168. 1. 5, сәйкесінше коммутаторды осы желімен жұмыс істеу үшін жөндеулерін келтіреміз:

IOS кескінін сақтау үшін дисктік файлдық жүйе немесе флэш-жүйе қолданылуы мүмкін. Cisco маршрутизаторларымен жұмыс жасау мүмкіндігі бар қарапайым файлдық жүйелер келесідей префикстармен белгіленуі мүмкін: flash:, slot0:, slot1:, disk0: и disk1:. IOS кескінін есте сақтау үшін файлдық жүйеде жеткілікті бос орын болу қажеттігін ескеру қажет.

2960_ats # configure terminal
Enter configuration commands, one per line. End with CTRL/Z.
2960_ats (config) # interface gigabitEthernet 0/1
2960_ats (config-if) # switchport access vlan 1
2960_ats (config-if) # switchport mode access
2960_ats (config-if) # no shutdown
2960_ats (config-if) # exit
2960_ats (config-if) # interface vlan 1
2960_ats (config-if) # ip address 192. 168. 11. 1 255. 255. 255. 0

2960_ats (config-if) # no shutdown
2960_ats (config-if) # exit

Flash жадының файлдарын dir flash коммандасы арқылы жүзеге асады :

2960_ats # dir flash:
Directory of flash:/

3 -rwx 4670535 Mar 1 1993 02:06:42 +02:00 c2960-lanbase-mz. 122-25. SEE2. bin

4 -rwx 15989 Mar 1 1993 03:07:19 +02:00 config. text

5 -rwx 9976 Mar 1 1993 02:01:15 +02:00 vlan. dat

6 -rwx 27 Mar 1 1993 03:07:19 +02:00 private-config. text

32514048 bytes total (2428 bytes free)

Ескі IOS операциондық жүйесі мен құрылғының конфигурациясын TFTP -сервер көмегімен көшіріп аламыз:

2960_ats # copy running-config tftp:
Address or name of remote host [] ? 192. 168. 11. 10
Destination filename [catalyst-2960g-confg] ? catalyst-2960g-confg

15989 bytes copied in 2. 257 secs (7084 bytes/sec)

2960_ats # copy c2960-lanbase-mz. 122-25. SEE2. bin tftp:
Address or name of remote host [] ? 192. 168. 11. 10
Destination filename [c2960-lanbase-mz. 122-25. SEE2. bin] ? c2960-lanbase-mz. 122-25. SEE2. bin

4670535 bytes copied in 9. 211 secs (507061 bytes/sec)

Көшіру процесі терминалда "!" арқылы көрсетіледі, "!" бір белгісі он сәтті көшірілген пакетке тең.

Коммутаторға IOS образды көшіру үшін, алдымен IOD образды tftp серверге көшіріп алу керек. Жаңа IOS файлының аты - c2960-lanbasek9-mz. 150-2. SE7. bin . Образдың көлемі - 8055039 байт. Флешкада бос орыннң көлемі - 2428 байт, яғни екі образ флешкаға сыйып кетеді. Егерде флешкада бос орын болмаса, онда бірінші образды өшіріп аламыз.

Жеке алынған файлды өшіру:

2960_ats # delete flash://c2960-lanbase-mz. 122-25. SEE2. bin
Delete filename [c2960-lanbase-mz. 122-25. SEE2. bin] ? c2960-lanbase-mz. 122-25. SEE2. bin
Delete flash:/c2960-lanbase-mz. 122-25. SEE2. bin? [confirm] y

Егер екі операциондық жүйе каталог түрінде сақталып тұрса, онда ескі операциондық жүйені төмендегі комманда арқылы өшіріп тастаймыз:

2960_ats# delete flash://c2960-lanbase-mz. 122-25. SEE2
Delete filename [c2960-lanbasek9-mz. 122-50. SE1] ? c2960-lanbase-mz. 122-25. SEE2

Выполним загрузку IOS с TFTP -сервера на коммутатор:

2960_ats # copy tftp://192. 168. 11. 10/ c2960-lanbasek9-mz. 150-2. SE7. bin flash:// c2960-lanbasek9-mz. 150-2. SE7. bin
Destination filename [c2960-lanbasek9-mz. 122-50. SE1. bin] ? c2960-lanbasek9-mz. 150-2. SE7. bin
Accessing tftp://192. 168. 192. 55/ c2960-lanbasek9-mz. 150-2. SE7. bin . . .
Loading c2960-lanbasek9-mz. 150-2. SE7. bin from 192. 168. 11. 10 (via Vlan1) :
[OK - 8055039 bytes]

8055039 bytes copied in 111. 082 secs (72514 bytes/sec)

... жалғасы
