Трансформатор туралы



1.Трансформатор туралы түсінік ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3.4 бет
а)Жүктемелі трансформатор ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..4.5 бет
б)Жүктемесіз трансформатор ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .5.6 бет
2.Автотрансформатор ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .7 бет
Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8 бет
Пайданылған әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..9 бет
Трансформатор — айнымалы токтың кернеуін жоғарылатуға немесе төмендетуге арналған электр приборы. Үй жағдайында, трансформаторды пайдаланып, электр приборын кернеуі 127 В желілен кернеуі 220 В желіге және керісінше қосуға болады. Егер трансформатор жоғары кернеулі желіге ауыстырылып қосылса, онда оны кернеуі 220 В желіге қосуға болмайды. Өйткені одан алынатын жоғары кернеу (380 В-тан астам) транформаторлық және ол арқылы қосылған электр приборларының бұзылуына әкеліп соқтыруы мүмкін. Трансформатор таңдаған кезде оның қуаты электр приборларын бір мезгілде қоректендіруге арналған құрал-жабдықтардың жалпы қуатынан кем болмауын есте сақтаған жөн.
Әр түрлі құралдар мен қондырғылар тұтынатын кернеу өте кең диапазонда өзгереді. Тіпті бір электр қондырғысы әр түрлі кернеу пайдалануы мүмкін. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысының негізінде жұмыс істейді. Бұл құралды орыс ғалымы П . Н . Яблочков (1878 ж.) ойлап тапқан, кейін оны (1882 ж.) И . Ф . Усагин жетілдірді.
Қазіргі трансформаторлар, Фуко тогын 24-сурет азайту үшін оқшауланған пластиналардан құралған тұйық өзекшеден тұрады. Өзекше пластиналары трансформаторлық болаттан жасалады, ол өте аз шығынмен оңай қайта магниттеледі. Өзекшеге екі катушка кигізіледі (2.24-сурет). Бір катушка айнымалы ток тізбегіне қосылады, оны біріний реттік орама (катушка) дейді. Екінші катушкаға тұтынушы, яғни электр қондырғыларын қосады. Оны екінші реттік орама (катушка) деп атайды. Катушкалардың активті кедергілері аз. Генератор бірінші реттік катушкаға U1 айнымалы кернеу береді. Оның бойынан жүретін айнымалы ток трансформатордың өзекшесінде айнымалы магнит ағынын тудырады. Олай болса, бірінші реттік катушканың әр орамында өздік индукция ЭҚК-і, ал екінші реттік катушканың әр орамында дол сондай индукциялық ЭҚК-і пайда болады.
Егер бірінші реттік катушканың орам саны n1 ал екінші реттік катушкада n2 болса, E1=en1 , E2=en2 мұндағы e — бір орамдағы индукциялық ЭҚК. Осы екі өрнектен E1/E2=n1/n2 (2.21) шығады. Активті кедергі аз болғандықтан, бірінші реттік катушка үшін U1=E1=n1e аламыз.
1. И. Савельев.в. курс физики. –т. 2:электричество. волновая оптика-м.: наука, 1989
2. Детлаф А.А., Яворский Б.М. Курс физики, том III, М., Высшая школа, 1989 г.
3. Т. Трофимова.и. физика в таблицах и формулах. –м.: дрофа, 2002. -432 с.
4. Фейнмановские лекции по физике. –т. 6.электромагнетизм. -м.: мир, 1999. -342 с.

Пән: Автоматтандыру, Техника
Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 8 бет
Таңдаулыға:
Трансформаторлар

Жоспары:
1.Трансформатор туралы түсінік ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3-4 бет
а)Жүктемелі трансформатор ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... .4-5 бет
б)Жүктемесіз трансформатор ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... 5-6 бет
2.Автотрансформатор ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...7 бет
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8 бет
Пайданылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ..9 бет

Трансформатор -- айнымалы токтың кернеуін жоғарылатуға немесе төмендетуге арналған электр приборы. Үй жағдайында, трансформаторды пайдаланып, электр приборын кернеуі 127 В желілен кернеуі 220 В желіге және керісінше қосуға болады. Егер трансформатор жоғары кернеулі желіге ауыстырылып қосылса, онда оны кернеуі 220 В желіге қосуға болмайды. Өйткені одан алынатын жоғары кернеу (380 В-тан астам) транформаторлық және ол арқылы қосылған электр приборларының бұзылуына әкеліп соқтыруы мүмкін. Трансформатор таңдаған кезде оның қуаты электр приборларын бір мезгілде қоректендіруге арналған құрал-жабдықтардың жалпы қуатынан кем болмауын есте сақтаған жөн.
Әр түрлі құралдар мен қондырғылар тұтынатын кернеу өте кең диапазонда өзгереді. Тіпті бір электр қондырғысы әр түрлі кернеу пайдалануы мүмкін. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысының негізінде жұмыс істейді. Бұл құралды орыс ғалымы П . Н . Яблочков (1878 ж.) ойлап тапқан, кейін оны (1882 ж.) И . Ф . Усагин жетілдірді.

1-сурет

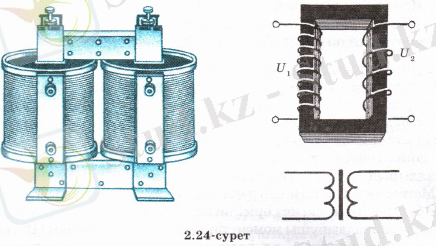

Қазіргі трансформаторлар, Фуко тогын 24-сурет азайту үшін оқшауланған пластиналардан құралған тұйық өзекшеден тұрады. Өзекше пластиналары трансформаторлық болаттан жасалады, ол өте аз шығынмен оңай қайта магниттеледі. Өзекшеге екі катушка кигізіледі (2.24-сурет). Бір катушка айнымалы ток тізбегіне қосылады, оны біріний реттік орама (катушка) дейді. Екінші катушкаға тұтынушы, яғни электр қондырғыларын қосады. Оны екінші реттік орама (катушка) деп атайды. Катушкалардың активті кедергілері аз. Генератор бірінші реттік катушкаға U1 айнымалы кернеу береді. Оның бойынан жүретін айнымалы ток трансформатордың өзекшесінде айнымалы магнит ағынын тудырады. Олай болса, бірінші реттік катушканың әр орамында өздік индукция ЭҚК-і, ал екінші реттік катушканың әр орамында дол сондай индукциялық ЭҚК-і пайда болады.
Егер бірінші реттік катушканың орам саны n1 ал екінші реттік катушкада n2 болса, E1=en1 , E2=en2 мұндағы e -- бір орамдағы индукциялық ЭҚК. Осы екі өрнектен E1E2=n1n2 (2.21) шығады. Активті кедергі аз болғандықтан, бірінші реттік катушка үшін U1=E1=n1e аламыз.
Жүктемелі трансформатор
Екінші реттік тізбекке қандай да бір жүктеме қосайық (2.25, ә-сурет). Онда бұл тізбекте жиілігі бірінші реттік тізбектегі ток жиілігіне тең i2 айнымалы ток туады. Сондықтан екінші катушкада өздік индукция ЭҚК-і пайда болады, оның үштарындағы кернеу аздап төмендейді. Ленц ережесі бойынша өздік индукция ЭҚК-і магнит ағынын азайтады. Бұл магнит ағыны екі катушканы бірдей тесіп өтетін болғандықтан, оның азаюы бірінші реттік катушкадағы өздік индукция ЭҚК-і E1 -дің кемуіне әкеп соғады. Ал, онда бірінші тізбекте U1 кернеудің мәні тұрақты болса да ток күші артады.

2-сурет
Өз ретінде бірінші реттік тізбектегі ток күшінің өсуі магнит ағынының артуын тудырады, онда екінші реттік тізбектегі индукциялың ЭҚК-і мен ток күші артады. Бұдан әрі осы сипатталған процестер берілген жүктеме үшін белгілі бір магнит ағыны, екінші реттік тізбектегі индукциялық ЭҚК-і және бірінші реттік тізбектегі I1 ток күші түракталғанша жүре береді.
Енді трансформатор генератордан өзінің заряд жүрісіне қарағанда екінші реттік тізбек тұтынатын қуатқа тең қуатты көбірек алады. Егер аздаған энергия шығынын ескермесек, энергияның сакталу заңы бойынша, генератордың энергиясы бірінші реттік тізбектен екінші реттік тізбекке магнит өрісі арқылы беріледі. Сондықтан шығынды ескермей, былай жазуға болады: I1U1=I2U2 бұдан
U2U1=I2I1=k
Кернеуді неше ece арттырса, ток күші сонша есе кемиді. Қазіргі трансформаторлардың пайдалы әрекет коэффициенті n=U2I2U1I1 өте жоғары, ол 99%-ға дейін жетеді, яғни шығын бар болғаны 1 -- 2%.

3-сурет
Трансформатордың жұмыс істеу принципі электро-магниттік индукция құбылысына және параметрлік эффектіге негізделген. Бірінші реттік орамаларның шықпаларын (Трансформатордың кірісі) айнымалы кернеу көзіне, ал Екінші реттік орамаларның шықпаларын жүктемеге қосады. Бірінші реттік орамалардағы айнымалы ток магнитөткізгіште ... жалғасы
