Электртермиялық жабдықтар зауытын электрмен жабдықтау

Кіріспе 8
1 Электртермиялық жабдықтар зауытын электрмен жабдықтау 9
1.1 Зауыттағы технологиялық процесс 9
1.2 Жобаға берілген мәліметтер 11
2 Зауыт бойынша электр жүктемелерін есептеу 11
2.1 Жарықтану жүктемесін есептеу 12
2.2 Зауыт бойынша 0,4 кВэлектр жүктемелерін есептеу 12
2.3 Цех трансформаторларсанынтаңдаужәне 0,4 кВкернеуіндегі
реактив қуатынкомпенсациялау 19
2.4 Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі ... . 22
3 Сыртқы электрмен жабдықтау сұлбаларын таңдау 27
3.1 Iнұсқа үшін технико.экономикалық есептеулер 28
3.2 IIнұсқа үшін технико.экономикалық есептеулер 34
4 U>1кВ үшін жабдықтың таңдауы және қысқа тұйықталу тогын
есептеу 40
4.1 СҚ .дан тұтынуын ескере отырып Iкз (U=10 кВ) қысқа тұйықталу
тогын есептеу

40
4.2 Cөндіргіштерді таңдау 41
4.3 Жүктеме сөндіргіш таңдау 44
4.4 Шығыс желілерінің күштік кабельдерін таңдау 45
4.5 БТҚС шиналарын таңдау 47
4.6 Изоляторларды таңдау 49
4.7 Ток трансформаторларын таңдау 49
4.8 Кернеу трансформаторларын таңдау 56
4.9 Картограмма есептеу 58
5.1 Реактивті қуат 59
5.2 Реактивті қуатты компенсациялау 59
5.3 Батарея конденсаторлары 62
5.4 Компенсациялау құрылғысын таңдау 62
5.5 Электр желісінде компенсация құрылғыларын орналастыру 64
6 Өмір тіршілігі қауіпсіздігі бөлімі 67
6.1 Кәсіпорынның қоршаған ортаға зиянын талдау 67
6.2 Шудан қорғану шаралары. Шудың деңгейіне акустикалық
есептеу жүргізу 69
6.3 Электр қауіпсіздігін қамтамасыз ету 77
7 Экономикалық бөлім 79
7.1 Жобаны жасаудың мақсаты 79
7.2 Энергетикалық нысанның техника.экономикалық көрсеткіштерін
есептеу 80
7.3 Инвестициялық жоспар 82
Қорытынды 89
Қысқартулар мен белгіленулер тізімі 90
Әдебиеттер тізімі 91
Қосымша А (Зауыттың жарықтық жүктемесі)
Қосымша Б (Зауыттың 0,4 кВ жарықтық және күштік жүктемесі)
Қосымша В (Зауыт бойынша жүктемелердің нақтыланған есептелінуі)
ҚосымшаГ(Цехбойынша электрлік жүктемелері)

Өндірістің дамуы мен халық шаруашылығының жылдан жылға өркендеп өсуі энергетика саласының жетілдірілуін қажет етеді, оның ішінде өндірістік кәсіпорынды электрмен жабдықтау жүйесін сенімді және тиімді етіп құру, электр жетегімен және технологиялық процестерді автоматтандырылған басқару жүйесіне көшіру қажет. Өндірістің көлемі үздіксіз ұлғаю үстінде, жаңа энергетикалық объекттің кұрылыс уақытының азаюы және ескілерін қайта жаңарту, меншікті күрделі салымның азаюы, отынның меншікті шығынының азаюы, өнімділік еңбектің жоғарлауы, электр энергетика саласының өндірістік құрылымының жақсарғанын көрсетеді. Сексен жыл арлығында электр энергетика дамыды және жалпы ұлттық монополия ретінде қызмет жасады. 1991 жылы энергетикалық жүйенің бірігуі және электр энергетиканың орталықсыздандыру және біртұтас құрылымның ыдырау процесі, саланың реформалану процесі басталған еді. Оған қарамастан электр энергиясы бұрынғыдай энергияның әмбебаб қалыпында қалады. Негізгі электр энергиясын тұтынушылар өндірістік кәсіпорын, транспорт, ауыл шаруашылығы, қаланың коммуналды шаруашылығы, сонымен катар өндірістік объекті электр энергияның сексен пайызын тұтынады.
Электр энергиясы халық шарушылығының барлық саласында қолданады. Сондай-ақ әртүрлі механизмді электр жетегі үшін әртүрлі электр технологиялық қондырғы үшін, біріншіден электр термиялық қондырғы және электрмен пісіру қондырғысы үшін электролиз, электр ұшқынды және электр дыбысты материалды өңдеу, электрлік сырлау үшін қолданады.
Қазіргі таңда өндірістің тез өркендеуіне байланысты электр энергиясының сенімділігі мен сапасын қамтамасыз ету қажет. Қамтамасыз
ететін электр энергиясы белгілі мөлшерде және соған сай сапасымен
энергожүйеден өндірістік объектіден беріледі.
Өндірілген энергияны өндірістік өнеркәсіптерге тарату және тұтыну экономикалық жағынан өте тиімді және сенімді кылып шығарылуы керек. Электр энергиясының таралуын барлық сатыда тұтынатын кернеумен тұтынушыларға жоғары кернеумен максималды жақындауды қамтамасыз ету
үшін сенімді және экономикалық жағынан өте тиімді жүйені энергетиктер ойлап тапты.
Негізгі тапсырма объектіні жобалау электрмен жабдықтау жоғары сатылы сенімділік және экономикалық жағынан өте тиімді етіп қамтамасыз ету. Өндірістік өнеркәсіпті электрмен жабдықтауды жобалау үш кезеңнен тұрады: технико-экономикалық негіздеу, техникалық жоба, жұмыстық сызба.
Электр қондырғының құрылысы эксплуатацияның қауіпсіздігін қамтамасыз ету, сенімді және тиімді болуы керек. Жобалау барысында бұл көрсеткіштерді техника-экономикалық есептеу арқылы табамыз.

1. Князевский Б.А., Липкин Б.Ю. “Электроснабжение промышленных предприятий” – М. Высшая школа, 2001 г, 400 с.
2. “Справочник по проектированию электрических сетей и электрооборудования” под редакцией Ю.Г.Барыбина и др. – М.
Энергоатомиздат, 1991 г, 464 с.
3. “Справочник по проектированию электрических сетей и электрооборудования” под редакцией Ю.Г.Барыбина и др. – М. Энергоатомиздат, 2002 г, 576 с.
4. “Справочник по электроснабжению и электрооборудованию” В
2 т. под редакцией А.А.Федорова. – М. Энергоатомиздат, 1986 г, 568 с.
5. Неклепаев Б.Н., Крючков И.П. “Электрическая часть электростанций и подстанций”. Справочник – М. Энергоатомиздат, 1989 г.
6. Рожкова Л.Д., Козулин В.С. “Электрооборудование станций и подстанций” - М. Энергоатомиздат, 1987 г.
7. РТМ 36.18.32.4-92
8. ПУЭ Издание седьмое. От 08.07.2002 № 204
9. ПТЭ и ПТБ, 1969 г.
10. Г.Н. Ополева - Схемы и подстанции электроснабжения.
Справочник. Москва ФОРУМ-ИНФРА-М 2006 г.
11. Правила устройства электроустановок. Минэнерго СССР – М.Энергия, 1986 г.
12. .Федоров А.А., Каменева В.В. “Основы электроснабжения промышленных предприятий” – М. Энергоатомиздат, 1984. – 472 с.
13. Положение об аттестации производственных объектов организации по условиям труда. Постановление коллегии от 22 мая 1995 года.
14. Свенчанский А.Д., Трейзон З.Л., Мнухин Л.А. “Электроснабжение и автоматизация электротермических установок” – М.: Энергия, 1980. – 320 с.
15. П. А. Долин, Основы техники безопасности в электроустановках
Энергоатомиздат 1984 г.
16. Свенчанский А.Д., Жердев И.Т. “Электрические промышленные печи: Дуговые печи и установки специального нагрева” – М. Энергоиздат,
1981. – 296 с.
17. Болотов А.В., Шепель Г.А. “Электро-технологические установки” – Алма-Ата: Мектеп, 1983. – 256 с.
18. Баклашов Н.И., Китаева Н.Ж., Терехов Б.Д. “Охрана труда на предприятиях связи и охрана окружающей среды” – М.: Радио и связь, 1989.
– 288 с.
19. Хакімжанов Т.Е. “Еңбек қорғау” – Алматы: «ЭВЕРО», 2008 –
240б.

Пән: Автоматтандыру, Техника
Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 96 бет
Таңдаулыға:

5

6

7

8
Аннотация

Дипломная работа посвящена разработке системы электроснабжения завода электротермического оборудования. Произведен расчет нагрузок по всему заводу в целом, выбор наиболее рациональной схемы электроснабжения (сравнение двух вариантов), рассчитаны токи короткого замыкания на шинах
37 кВ и 6,3 кВ, по результатам которых осуществлен выбор
электрооборудования. В специальной части произведен расчет автоматического регулирования низковольтных компенсирующих устройств.
В дипломной работе были расмотрены вопросы безопасность жизнедеятельности и экономическая часть.

Summary

The thesis is devoted to development of the system of power supply of plant of the electrothermal equipment. Calculation of loadings for all plant as a whole is made, a choice of the most rational scheme of power supply (comparison of two options), currents of short circuit on tires of 37 kilovolts and 6,3 kilovolts by results of which the electric equipment choice is carried out are calculated. In special part calculation of automatic control of low-voltage compensating devices is made. In the thesis questions health and safety and economic part were considered.

Аңдатпа

Дипломдық жоба электртермиялық жабдықтар зауытын электрмен жабдықтау жүйесін жобалауға арналған. Жұмыста бүкіл зауыт бойынша жүктеме есептуі жүргізіген, жабдықтаудың ең тиiмдi сұлбасы таңдалынған (екi варианттардың салыстыру арқылы ), жоғарға кернеушиналарында қысқа тұйықталу тоғы есептеу жүргізіліп, сол арқылы электр жабдықтарын таңдалды. Арнайы бөлімінде төменгі кернеулі реактивті қуат өтемдейтін қондырғының қуатын автоматты реттеуіне есептеу жүргізілген.
Диплом жұмысында өміртіршілік қауіпсіздігі мен экономикалық бөлім қарастырылады.

Мазмұны

Кіріспе
8
1
Электртермиялық жабдықтар зауытын электрмен жабдықтау
9
1.1
Зауыттағы технологиялық процесс
9
1.2
Жобаға берілген мәліметтер
11
2
Зауыт бойынша электр жүктемелерін есептеу
11
2.1
Жарықтану жүктемесін есептеу
12
2.2
Зауыт бойынша 0,4 кВэлектр жүктемелерін есептеу
12
2.3
Цех трансформаторларсанынтаңдаужәне 0,4 кВкернеуіндегі
реактив қуатынкомпенсациялау
19
2.4
Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі ... .
22
3
Сыртқы электрмен жабдықтау сұлбаларын таңдау
27
3.1
Iнұсқа үшін технико-экономикалық есептеулер
28
3.2
IIнұсқа үшін технико-экономикалық есептеулер
34
4
U1кВ үшін жабдықтың таңдауы және қысқа тұйықталу тогын
есептеу
40
4.1
СҚ - дан тұтынуын ескере отырып Iкз (U=10 кВ) қысқа тұйықталу
тогын есептеу

40
4.2
Cөндіргіштерді таңдау
41
4.3
Жүктеме сөндіргіш таңдау
44
4.4
Шығыс желілерінің күштік кабельдерін таңдау
45
4.5
БТҚС шиналарын таңдау
47
4.6
Изоляторларды таңдау
49
4.7
Ток трансформаторларын таңдау
49
4.8
Кернеу трансформаторларын таңдау
56
4.9
Картограмма есептеу
58
5.1
Реактивті қуат
59
5.2
Реактивті қуатты компенсациялау
59
5.3
Батарея конденсаторлары
62
5.4
Компенсациялау құрылғысын таңдау
62
5.5
Электр желісінде компенсация құрылғыларын орналастыру
64
6
Өмір тіршілігі қауіпсіздігі бөлімі
67
6.1
Кәсіпорынның қоршаған ортаға зиянын талдау
67
6.2
Шудан қорғану шаралары. Шудың деңгейіне акустикалық
есептеу жүргізу
69
6.3
Электр қауіпсіздігін қамтамасыз ету
77
7
Экономикалық бөлім
79
7.1
Жобаны жасаудың мақсаты
79
7.2
Энергетикалық нысанның техника-экономикалық көрсеткіштерін
есептеу
80
7.3
Инвестициялық жоспар
82

Қорытынды 89
Қысқартулар мен белгіленулер тізімі 90
Әдебиеттер тізімі 91
Қосымша А (Зауыттың жарықтық жүктемесі)
Қосымша Б (Зауыттың 0,4 кВ жарықтық және күштік жүктемесі)
Қосымша В (Зауыт бойынша жүктемелердің нақтыланған есептелінуі)
ҚосымшаГ(Цехбойынша электрлік жүктемелері)
Кіріспе

Өндірістің дамуы мен халық шаруашылығының жылдан жылға өркендеп өсуі энергетика саласының жетілдірілуін қажет етеді, оның ішінде өндірістік кәсіпорынды электрмен жабдықтау жүйесін сенімді және тиімді етіп құру, электр жетегімен және технологиялық процестерді автоматтандырылған басқару жүйесіне көшіру қажет. Өндірістің көлемі үздіксіз ұлғаю үстінде, жаңа энергетикалық объекттің кұрылыс уақытының азаюы және ескілерін қайта жаңарту, меншікті күрделі салымның азаюы, отынның меншікті шығынының азаюы, өнімділік еңбектің жоғарлауы, электр энергетика саласының өндірістік құрылымының жақсарғанын көрсетеді. Сексен жыл арлығында электр энергетика дамыды және жалпы ұлттық монополия ретінде қызмет жасады. 1991 жылы энергетикалық жүйенің бірігуі және электр энергетиканың орталықсыздандыру және біртұтас құрылымның ыдырау процесі, саланың реформалану процесі басталған еді. Оған қарамастан электр энергиясы бұрынғыдай энергияның әмбебаб қалыпында қалады. Негізгі электр энергиясын тұтынушылар өндірістік кәсіпорын, транспорт, ауыл шаруашылығы, қаланың коммуналды шаруашылығы, сонымен катар өндірістік объекті электр энергияның сексен пайызын тұтынады.
Электр энергиясы халық шарушылығының барлық саласында қолданады. Сондай-ақ әртүрлі механизмді электр жетегі үшін әртүрлі электр технологиялық қондырғы үшін, біріншіден электр термиялық қондырғы және электрмен пісіру қондырғысы үшін электролиз, электр ұшқынды және электр дыбысты материалды өңдеу, электрлік сырлау үшін қолданады.
Қазіргі таңда өндірістің тез өркендеуіне байланысты электр энергиясының сенімділігі мен сапасын қамтамасыз ету қажет. Қамтамасыз
ететін электр энергиясы белгілі мөлшерде және соған сай сапасымен
энергожүйеден өндірістік объектіден беріледі.
Өндірілген энергияны өндірістік өнеркәсіптерге тарату және тұтыну экономикалық жағынан өте тиімді және сенімді кылып шығарылуы керек. Электр энергиясының таралуын барлық сатыда тұтынатын кернеумен тұтынушыларға жоғары кернеумен максималды жақындауды қамтамасыз ету
үшін сенімді және экономикалық жағынан өте тиімді жүйені энергетиктер ойлап тапты.
Негізгі тапсырма объектіні жобалау электрмен жабдықтау жоғары сатылы сенімділік және экономикалық жағынан өте тиімді етіп қамтамасыз ету. Өндірістік өнеркәсіпті электрмен жабдықтауды жобалау үш кезеңнен тұрады: технико-экономикалық негіздеу, техникалық жоба, жұмыстық сызба.
Электр қондырғының құрылысы эксплуатацияның қауіпсіздігін қамтамасыз ету, сенімді және тиімді болуы керек. Жобалау барысында бұл көрсеткіштерді техника-экономикалық есептеу арқылы табамыз.
1. Электртермиялық жабдықтар зауытын электрмен жабдықтау

1.1 Өндіріс технологиясының қысқа сипаттамасы

Электротермиялық жабдықтар қазырғы кезде кең қолданыстағы технологияларда маңызды орын алады. Әр түрлі жолдармен электр энергиясын жылу энергиясына өзгертіп электротермиялық жабдықтар арқылы металлдарды балқытып, қорытпалар алады, машина бөлшектерін төзімді қылады, оксидтен металлдарды көп көлемді шығыруды қамтамасыз етеді, ферроқорытпа мен химиялық өнеркәсіп өнімдерін алады, таза және өте таза металл және арнайы қасиеті бар жаңа материалдар алады. Қазіргі уақытта көп өндіріс орындары электротермиялық процесс болмаса жаңа жетістіктерге жетуі мүмкүн емес. Қазір электрожылытуды әр түрлі мақсатта қолданбайтын өндіріс орындары жоқ. Электротермиялық жабдықтар шығуының технологиялық сұлбасы 1.1 суретте көрсетілген.

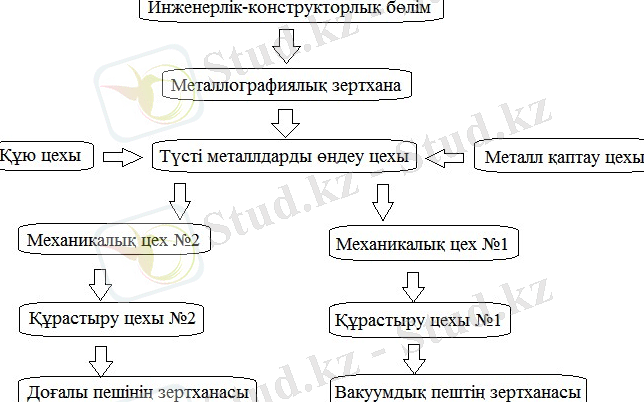

1.1 сурет - Электротермиялық жабдықтар шығарудың технологиялық сұлбасы

Құю цехы - металды балқыту арқылы өңдейтін және летелді формаларға құятын шеберхана.
Түсті металлдарды өңдеу цехы - бұл цехта сұраныс талаптарына сай металдың механикалық қасиеттерін өзгертеді. Термиялық өңдеуден өткен соң металдың механикалық беріктілігі, созылымдығы және т.б. қасиеттері өзгереді. Өңдеу температурасын лезде және үлкен аралықта өзгертіп металл
бөлшектің ішкі және сыртқы қабаттарының беріктілігін әртүрлі қылып жасауға болады. Бұл цехтан шыққан шойын тікелей механикалық цехтарға жіберіледі. Өйткені түсті металдан ұсақ бөлшектер жасалынады. Шойыннан жасалатын бөлшектер әдетте ірі болып келеді, сондықтан оны механикалық цехтарда кесу арқылы өңдейді.
Компрессорлық цех - бұл цехта төрт жоғары кернеулі синхронды қозғалтқыштар орналасқан.
Сорғылар станциясы - сұйықтықтарды бір жерден екінші жерге суды айдайтын кешенді жүйе, оның құрамына насостық агрегаттар (жұмыстық және резервтік), насостар, құбырлар және қосалқы қондырғылар. Сонымен бірге қажетттіліктері, канализация және мұнай сақтайтын орындарда инфраструктура ретінде қолданылады. Территория бойында тасқындардың
немесе ойпаттарда суды жинау үшін қолданылады.
Инженерлік-конструкторлық бөлім - сұраныс жасалған қондырғылардың сызбалары мен ерекшеліктеріне байланысты түзетулер жасалынады.
Механикалық цехтар - сұраныс жасалған қондарғылардың пішініне және габариттеріне байланысты инженерлік-конструкторлық бөлімнен келген сызбалар бойынша қосалқы бөлшектер жасалынады.Өнімді шығару мен жасау процесі бір-біріне тығыз байланысты этаптарды қамтиды, ол құрылымдық
әзірлемесі мен олардың детальдарын, механизмдері құрастыру бірліктерін дайындау технологиясынан бастап, өнімдерді шығарып, оларды өңдеп, сынап және тұтынушыға жіберумен аяқталады.
Құрастыру цех - Құрастырушы цехта механикалық цехтардан келген көптеген қосалқы бөлшектер жиналып құрастырылады. Ол жерде көптеген гидравликалық және компрессорлық жабдықтар орналасқан.
Вакуумдық пештің зертханасы - №1 құрастыру цехынан келген қондырғыларды тәжірибелерден өткізеді.
Доғалы пешінің зертханасы - №2 құрастыру цехынан келген қондырғыларды тәжірибелерден өткізеді.
1.2 Жобаға берілген мәліметтер

Электротермиялық жабдықтар зауытын электрмен жабдықтау
1. Зауыттың бас жобасының сұлбасы (сурет 1).
2. Зауыттың цехтарының электр жүктемесі туралы мәліметтер (кесте 1).
3. Зауыт қуаты энергожүйенің қосалқы станциясынан 600МВА
қуатпен қоректенеді. Қосалқы станцияда қуаттары 25МВА, кернеуі 376,3 кВ
үш трансформатор орнатылған. Трансформаторлар бөлек жұмыс жасайды.
4. Жүйенің 37кВ жағындағы реактивті кедергісі 0,4ке тең.
5. Энергожүйе подстанциясынан зауытқа дейінгі ара қашықтық 5,5 км.
6. Зауыт үш ауысыммен жұмыс істейді.

1.1 кесте - Зауыттың электр жүктемелері

№
пп

Атауы
ЭҚ саны, n
Орнатылған қуат, кВт
Бәр ЭҚ, P
Р
1
2
3
4
4
1
Механикалық цех №1
150
1,7-75
3100
2
Жинау цехы №1
50
1-80
1200
3
Түсті металл өңдеу цехы
35
5-200
600
4
Бейстандарттық жабд. цехы
75
1,1-20
850
5
Құйу цехы
А)0,4
70
3,2-50
2250
Б)ДСП 6кв
2
2800кВА
5600кВА
6
Асхана
25
1-28
320
7
Компрессор: СҚ 6кВ
4
800
3200
8
Конструкторлық корпус
20
1,7-28
450
9
Металл қаптау цехы
18
10-55
370
10
Механикалық цех №2
150
7-70
2650
11
Жинау цехы №2
60
0,8-40
2100
12
Металлографикалық зертх.
20
5-20
240
13
Сорғы
4
125
500
14
СКБ сынақ цехы
40
3,2-40
510
15
Кедергі цехы
20
10-90
480
16
Машиналық цех
14
10-80
800
17
Вакуумдық пеш зертх.
20
30-70
960
18
Доғалық пеш зертханасы
17
9-100
680

н н

Цехтар мен территория жарықтандыруын ауданы бойынша анықтау қажет.
2 Зауыт бойынша электр жүктемелерін есептеу

2.1 Жарықтану жүктемесін есептеу

Өндірістің жүктемесін анықтағанда, жарықтану жүктемесінің есептелуін сұраныс коэффициенті және өндіріс ауданының шаршы метрге жарықтану жүктемесінің меншікті тығыздығының жеңілдетілген әдісімен шығарамыз.
Бұл әдіс бойынша, есептелетін жарықтандыру жүктемесі, ең жүктелген сменадағы жарықтанудың орташа қуатына тең деп қабылданады және келесі формулалар бойынша есептеледі:

Рpo=Кco Руо , кВт; (2.1) Qpo=tg о Рро , квар, (2.2)
мұнда Кco - жарықтану жүктемесінің активті қуаты бойынша сұраныс коэффициенті;
tg о - реактивті қуат коэффициенті, cos бойынша анықталады; Руо - цех бойынша жарықтану қабылдағыштарының белгіленген
қуаты, белгілі өндіріс ауданының 1м2 еден бетіне меншікті жарықтану
жүктемесімен анықталады:
Руо= о F, кВт; (2.2)

мұнда F - зауыттың бас жоспары бойынша анықталатын өндіріс ғимаратының ауданы, в м2;
меншікті есептік қуат, 1м2-қа кВт.

Барлық есептеулер 2.1 кесте - Жарықтану жүктемесін есептеу
енгізіледі.

2.2 Зауыт бойынша0,4 кВ электр жүктемелерін есептеу

Цехтар бойынша күштік және жарықтану жүктемелерді есептеудің нәтижелері 2.2-кестеге Кернеуі 0,4 кВ зауыт цехтары бойынша күштік жүктемелерді есептеу еңгізілген.
Зауыттың ГПП және цех ТП орналасу орынын анықтау мақсатымен жобалау кезінде электр жүктемелер картограммасын құрады.
Картограмма - зауыттың жалпы планында орналасқан шеңберлер. Шеңберлердің аймағы таңдалған масштабта цехтардың есептелген жүктемелеріне сәйкес келеді.
Төменгі вольтті жүктеме үшін картограмма цехтің жарықтандыру үлесін көрсету керек. Оны цехтің сәйкес келетін шеңбердің секторы түрінде
көрсетуге болады.
P K
см и
Р ,
н

кВт
(2.4)

Qсм
P
см
tg ,
квар
(2.5)

Электр қабылдағыштардың есептір активті және реактивті қуаттары: Рр=Кр·Рсм; (2.6)
nэ10; Qр= Qсм;

nэ=10; Qр= ∙Qсм;

Электр қабылдағыштарының эффективті саны:

2 Р
n н
э Р
н max

(2.7)

Кр=f(Ки,nэ)

Р
m н max
Р
н min

(2.8)

Егер m=3, онда nэ=n

2 . 1 кесте - Жарықтану жүктемесін есептеу

№

Өндірістік бөлме атауы
Бөлме өлш.
Аудан,м2
ρо,кВтм2

Кс

PуокВт

cos φ

tg φ

Рр0,квт

Qр0,квар
Шам
Ұз ,м
Ені,м
1
2
3
4
5
6
7
8
9
10
11
12
13
1
Механикалық цех №1
51
75
3825
0,011
0,95
42,075
0,65
1,17
39,97
19,98
ДРЛ
2
Жинау цехы №1
60
75
4500
0,011
0,95
49,5
0,65
1,17
47,025
23,51
ДРЛ
3
Түсті металл өңдеу цехы
30
45
1350
0,011
0,95
14,85
0,65
1,17
14,1
7,05
ДРЛ
4
Бейстандарттық жабд. цехы
75
15
1125
0,011
0,95
12,375
0,65
1,17
11,75
5,87
ДРЛ
5
Құйу цехы
75
60
4500
0,013
0,95
58,5
0,75
1,02
55,57
27,78
ДРЛ
6
Асхана
30
45
1350
0,02
0,9
27
0,9
0,5
24,3
12,15
ЛЛ
7
Компрессор: СҚ 6кВ
30
15
450
0,01
0,8
4,5
0,8
0,75
3,6
1,8
ДРЛ
8
Конструкторлық корпус
15
75
1125
0,016
0,55
18
0,6
1,33
9,9
4,95
ДРЛ
9
Металл қаптау цехы
30
60
1800
0,011
0,95
19,8
0,8
0,75
18,8
9,4
ДРЛ
10
Механикалық цех №2
87
36
3132
0,011
0,95
34,45
0,65
1,17
32,72
16,36
ДРЛ
11
Жинау цехы №2
87
45
3915
0,011
0,95
43,065
0,65
1,17
40,91
20,45
ДРЛ
12
Металлографикалық зертх.
18
27
486
0,02
0,8
9,72
0,8
0,75
7,77
3,88
ДРЛ
13
Сорғы
45
27
1215
0,01
0,8
12,15
0,8
0,75
9,72
4,86
ДРЛ
14
СКБ сынақ цехы
30
45
1350
0,02
0,8
27
0,8
0,75
21,6
10,8
ДРЛ
15
Кедергі цехы
42
45
1890
0,02
0,8
37,8
0,8
0,75
30,24
15,12
ДРЛ
16
Машиналық цех
69
24
1656
0,011
0,95
18,22
0,65
1,17
17,3
8,65
ДРЛ
17
Вакуумдық пеш зертх.
69
24
1656
0,02
0,8
33,12
0,8
0,75
26,49
13,24
ДРЛ
18
Доғалық пеш зертханасы
30
45
1350
0,02
0,8
27
0,8
0,75
21,6
10,8
ДРЛ
Аймақты жарықтандыру
99648
0,009
1
896,83
0,9
0,5
896,63
448,4
ДРЛ

типі

18
2 . 2 кесте - 0,4кВ кернеуіне зауыттың күштік кернеулерін есептеу

№ по план у

Наименование цеха

ЭҚ саны n
Орнатылған
қуат

m

Ки

cosφ

tg
φ

Орт. қуат

nэ

Кр

Есептік жүктеме
Pmin
, кВт
Pmax
, кВт
Жалпы
Рн, кВт
Рсм,
кВт
Qсм,
квар

Рр, кВт

Qр, квар
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

1
Механикалық цех№1 а)күштік жүктеме б)жарқ. жүктеме Жалпы

150

1,7

75

3100

3

0,25

0,65

1,17

775

906,75

83

0,7

542,5
39,98

906,75
19,98
582,48
926,7

2
Жинау цехы №1
а) күштік жүктеме б) жарқ. жүктеме Жалпы

50

1

80

1200

3

0,25

0,65

1,17

300

351

30

0,75

225
47,025

351
23,51
272,025
347,51

3
Түсті металл өңдеу цехы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

35

5

200

600

3

0,25

0,65

1,17

150

175,5

6

0,95

142,5
14,1

175,5
7,05
156,6
182,55

4
Бейстандарттық жабд.
цехы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

75

1,1

20

850

3

0,25

0,65

1,17

18,7

21,9

75

0,7

13,12
11,75

21,9
5,87
24,87
37,74

5
Құйу цехы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

70

3,2

50

2250

3

0,6

0,75

1,02

1350

1377

70

0,8

1080
55,57

1377
27,78
1135,57
1404,78

19

2.2 кесте - жалғасы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

6
Асхана
а) күштік жүктеме б) жарқ. жүктеме Жалпы

25

1

28

320

3

0,45

0,48

0,48

144

69,12

23

0,85

122,4
24,3

69,12
12,15
146,7
81,27

7
Компрессор: СҚ 6кВ
а) күштік жүктеме б) жарқ. жүктеме Жалпы

0

0

0

0

0

0,00

0

0,0

0

0

0,0
3,6

0,0
1,8
3,6
1,8

8
Конструкторлық корпус
а) күштік жүктеме б) жарқ. жүктеме Жалпы

20

1,7

28

450

3

0,4

0,6

1,33

180

240

20

0,85

153
9,9

239,4
4,45
162,9
244,35

9
Металл қаптау цехы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

18

10

55

370

3

0,4

0,8

0,75

148

111

14

0,85

125,8
18,81

111
9,4
144,61
120,4

10
Механикалық цех №2
а) күштік жүктеме б) жарқ. жүктеме Жалпы

150

7

70

2650

3

0,25

0,65

1,17

662,5

775,1

26

0,75

496,8
32,72

775,1
16,36
529,52
791,46

11
Жинау цехы №2
а) күштік жүктеме б) жарқ. жүктеме Жалпы

60

0,8

40

2100

3

0,25

0,65

1,17

525

614,2

60

0,7

367,5
40,91

614,2
21,45
408,41
634,65

12
Металлографикалық
зертх.
а) күштік жүктеме б) жарқ. жүктеме Жалпы

20

5

20

240

3

0,45

0,8

0,75

108

81

20

0,85

91,8
7,77

81
3,8
99,57
84,8

20
2.2 кесте - соңы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

13
Сорғы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

4

125

125

500

3

0,75

0,8

0,75

375

281,2

4

0,97

363,7
9,53

309,37
4,86
373,42
314,23

14
СКБ сынақ цехы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

40

3,2

40

510

3

0,45

0,8

0,75

229,5

172,1

26

0,8

183,6
21,6

172,12
10,8
205,2
182,9

15
Кедергі зертханасы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

20

10

90

480

3

0,45

0,8

0,75

216

162

11

0,85

183,6
30,24

162
15,12
213,84
177,!2

16
Машиналық цех
а) күштік жүктеме б) жарқ. жүктеме Жалпы

14

10

80

800

3

0,25

0,65

1,17

200

234

14

0,85

170
17,3

234
8,65
1837,3
242,65

17
Вакуумдық пеш зертх.
а) күштік жүктеме б) жарқ. жүктеме Жалпы

20

30

70

960

3

0,45

0,8

0,75

432

324

20

0,85

367,2
26,49

324
13,25
393,69
337,24

18
Доғалық пеш зертханасы
а) күштік жүктеме б) жарқ. жүктеме Жалпы

17

9

100

680

3

0,3

0,8

0,75

306

229,5

14

0,85

260,1
21,6

229,5
10,8
281,7
240,3
21
Территорияны жарқтанд.
896,83
448,4
Жалпы зауыт бша 0,4 кВ
6218,8
6827,9

21
2.3 Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі реактив қуатын компенсациялау

Цех трансформаторларының саны мен қуатын технико-экономикалық есептеулер жолымен ғана мүмкін, келесі факторларды ескеріп: тұтынушыларды электрмен қамдау сенімділігнің категриясын; 1кВ-қа дейінгі реактивті жүктемені компенсациялауын; қалыпты (нормалы) және авариялы режимдерде трансформатордың аса жүктемелу қабылетін; стандартты қуаттар қадамы; жүктеме графигі бойынша трансформаторлардың тиімді жұмыс режимдерін.
Есептеуге берілгендер:
Рp0,4= 6218,8кВт; Qp0,4= 6827,9 квар; Sp0,4= 9235 кВА.
Зауыт үш сменамен жұмыс істейді; сондықтан трансформатордың
жүктелу коэффициенті Кзтр=0,75. Трансформатор қуатын Sнтр=1600 кВА(ТМ-
16006,3) тең қабылдаймыз.

S
S р0,4 уд F
цехов

, кВА м2

(2.9)

Sуд0,2 мәнінде 630-1000 кВА трансформаторларын таңдаймыз, Sуд=0,2-0,3 1600 кВА трансформаторларын таңдаймыз, Sуд0,3 мәнінде 2500 кВА трансформаторларын таңдаймыз 2500 к.

мұнда Fцехов - цехтардың толық ауданы, Fцех =36675 м2

S уд
9235 0,25, кВА м 2
36675

Ең көп есептік активті жүктемені қамдау үшін қажетті қуаттары бірдей цех трансформаторлардың минималды саны:

N Tmin
Pp0,4

ΔN ; (2.10)
K 3 SHT

мұнда Рр 0,4 - жинақты есептік активті жүктеме;
кз - трансформатордың жүктелу коэффициенті;
Sнт - трансформатордың келісілген номиналды қуаты;
N - жақын бүтін санға дейін қосылғыш.
Nт.э - реактивті қуаттың жеткізуіне кеткен меншікті шығындармен анықталады.

N
т min
6218,8 5,18 ΔN 6 ,
0,75 1600

Трансформаторлардың таңдалған саны бойынша кернеуі 1 кВ-қа дейінгі желіге трансформаторлар арқылы берілетін ең көп реактивті қуатты анықтайды:

2 2
нт
Q1 (1,1 N т min S
К ) - Р
з р 0,4
(2.11)

Q (1.1 6 1600 0.75)2 6218,82 4013,25 квар.
1

Qэ

Q1 N=6

6,3кВ

0,4кВ

Qнбк
Рp0,4;Qp0,4

2.1 сурет - Орынбасу сұлбасы

0,4 кВ шиналарындағы реактив қуаты балансының шартынан Qнбк 1
мәнін анықтаймыз:

Qнбк 1+Q1=Qр 0,4, (2.12) Qнбк 1= 6827,9-4013,25=2814,65 квар
Әр трансформаторға келісетін бір конденсаторлар батареясының қуатын анықтаймыз:
Q
нбк тп
2814,65 6 469,1квар.

Жоғарыда табылған мәндерге сәйкес НБК КРМ-0,4-500 таңдаймыз. Содан кейін 2.3 кестесі - ТП бойынша цехтер жүктемелерін орналастыру құрастырамыз. Бұл кестеде цехтар ТП-ларына төменвольтті жүктемелерді орналастыру көрсетілген.
2.3 кесте - ТП бойынша цехтер жүктемелерін орналастыру

№ТП, Sн.тр, Qнбк

Цех №

Рр0,4 кВт
Qр0,4
квар

Sр0,4,кВа

Кз
1
2
3
4
5
6
ТП1 (2х1600)

Qнбк=2х500
Qнбк=1000кВар
2
10
11
12
13
Жарқ
272,025
529,52
408,41
99,57
373,42
269
374,51
791,46
634,65
84,8
314,23
179,36
2379
-1000
Нақтысы
1951,9
1379
2389,88
0,74
ТП2(2х1600)
ТП3(2х1600)
Qнбк=4х500
Qнбк=2000кВар
1
3
4
5
6
7
8
9
14
15
16
17
18
жарқ
582,48
156,6
24,87
1135,57
146,7
3,6
162,9
144,61
205,2
213,84
187,3
393,69
281,7
538
926,7
182
37,74
1404,78
81,27
1,8
244,35
120,4
182,9
177,12
242,65
337,24
240,3
269,04
4525,5
-2000
Нақтысы
4177
2525,5
4881,1
0,76

2.4 Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі

2.4.1 ЦТП-дағы қуат шығындарын анықтау

2 . 4 к е с т е - ТМ-1600-6,30,4 трансформаторының берілгені
SН, кВА
IХХ, %
UКЗ, %
∆PХХ, кВт
∆PКЗ, кВт
1600
1,3%
6,5%
2,35
18

ТП1, : Кз = 0.68; N = 2

∆Рт = 2x (∆Рх + ∆РкзxКз2), кВт; (2.13)

∆Рт =2x ( 2,35 +18x0.682 )= 17,66 кВт

I S

U S
К 2
Q 2 ( хх н кз н з ), квар
т 100
100

Q 2 (
т

1,3 1600
100
6,5 1600 0,682

100

) 116,48 квар

ТП2, ТП3: Кз = 0.7; N = 4

∆Рт = 4x (2,35 +18x0.72 )= 44,68кВт

I S
U S
К 2
Q 4 ( хх н кз н з ), квар
(2.14)
т 100
100

Q 4 (
т

1,3 1600
100
5,5 1600 0,7 2

100

) 287,04

квар

Qнбк - лардың ТП-лар бойынша нақтыланған таратылуын 2.4 кестесіне енгіземіз.

№ТП
Qp ТП
Qнбк.р ТП
Qф.нбк по ТП
Qнескомп.
ТП1
2379
980,8
(2х500)
1000
1398,2
ТП2, ТП3
4525,5
1865,8
(4х500)
2000
2659,7

2.5 кесте - Qнбк - лардың ТП-лар бойынша нақтыланған таратылуы

2.4.2 Синхронды қозғалтқыштардың есептік қуатын анықтау

РрСД = РнСД NСД кз, кВт; (2.15) QрСД = РнСД tg NСД кз, квар. (2.16)
2.6 кесте- СД үшін паспорттық берілгендер
Рн СД, кВт

n

Кз

cosφ
Рр СД,
кВт
∑Рр СД,
кВт
Qр СД,
квар
∑Qр СД,
квар
800
4
0,85
0,87
680
2720
380,8
1523,2

2.4.4 ДСП пештерінің трансформаторындағы шығынды анықтау

а) Құйю цехы :
Бастапқы берілгені : ДСП-6т
Паспорттық берілгені: Sн ДСП =2,8 МВА; кз =0,8; Uн =6 кВ; cos =0,85;
2.7 кесте - ДСП паспорттық берілгені
Sн ДСП,
кВА

n

Кз

cosφ
∑Рр ДСП,
кВт
∑Qр ДСП,
квар
∑∆Pт ДСП,
кВт
∑∆Qт ДСП,
квар
2800
2
0,8
0,85
3808
2284,4
112
560

2.4.5 6 кВ ГПП шиналарындағы реактив қуатының компенсациясын есептеу

2.2 суретінде көрсетілген орынбасу сұлбасын құрамыз.

СД1 СД2

Qэ

Q
Qрсд Qвбк
1

0,4 кВ
6кВ

Qрдсп

Qрезерв
Qнбк

Рp 0,4; Qp 0,4

ДСП

2.2 сурет - Орынбасу сұлбасы

БТҚС-ның шинасында өтемдеуді есептеу әдісі:
1.6кв шинасына QВБК -ға байланысты баланс теңдеуін құраймыз.

QВБК = Qр 0,4+ ∆Qтр +QрДСП + ∆Qтр ДСП + Qрез - Qэ + Qсд,,квар; (2.17)

мұндағы Qэ- Энергожүйеден келетін қуат мына формуламен мнықталады:

Qэ=0,23x∑Рр=0,25x(Рр0,4+∆Рт+РрСД+Рр ДСП+∆РтрДСП) квар; (2.18) Qэ=0,23x(5524,15+403,52+2720+3808+1 12)=2812,09 квар
Qрез- Резервті қуат:

Qрез=0,1x∑Qр=0,1x(Qр0,4+∆Qт+QрДСП+∆ QтДСП + Qсд ) квар; (2.19) Qрез=0,1x(3524,34+403,52+2284,4+560 +1523,2)=829,5 квар
QВБК=3524,34+403,52+2284,4+560+829, 5-2812,09+1523,2=6486,96 квар

ДСП реактивті қуатын қамдау:

QБК ДСП = 2284,4+560=2844,4квар
ДСП-ға қуаты 2x1350= 2700 квар компенсатор құрылғысын таңдаймыз.

QВБК
6486,96 2700 3786,96 кВар

QВБК
2
3786,96 1893,48 кВар
2

2xУКЛ57-6,3-1350 таңдаймыз және 6кв шинаға 2xУКРЛ(п)-57-2250
таңдаймыз.
Зауыт бойынша электр жүктемелерінің нақтыланған есептелуі 2.7 кесте
- Зауыт бойынша жүктемелердің нақтыланған есептелуі кестесінде келтірілген.
2.7 кесте - Зауыт бойынша жүктемелердің нақтыланған есептелуі

№ТП

Цех №

N
Рн.min,
кВт
Рн.ma
x, кВт
ΣРн,
кВт

Ки
Рсм,
кВт
Qсм,
квар

nэ

Кр

Рр, кВт

Qр, квар
Sр,
кВА

Кз
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
ТП1 (2х1600кВА)

күштік жарықтандыру террит. жарқ QНБК
жалпы
2
10
11
12
13
50
150
60
20
4
1
7
0,8
5
125
80
70
40
20
125
1200
2650
2100
240
510
300
662,5
525
108
375
351
775,1
614,2
81
281,2
284
6700
0,3
1970,5
2102,5 1
08
0,7
1379,35
138,1
269
2102,5
68,98
179,36
-1000

2239

0,68
1786,45
1349,84
ТП2,ТП3
(4х1600кВА)

күштік жарықтандыру террит. жарқ QНБК
жалпы
1
3
4
5
6
7
8
9
14
15
16
17
18
150
35
75
70
25
0
20
18
40
20
14
20
17
1,7
5
1,1
3,2
1,8
0
1,7
10
3,2
10
10
30
9
75
200
20
50
25
0
28
55
40
90
80
70
100
3100
600
850
2250
320
0
450
370
510
480
800
960
680
775
150
18,75
1350
144
0
180
148
229,5
216
200
432
306
906,75
175,5
21,9
1377
69,12
0
240
111
172,1
162
234
324
229,5
504
11
200
11370
0,36
4149,25
3698,87
114
0,7
2904,47
295,24
583
3698,87
206,62
269,04
-2000

4324,2

0,7
3737,7
2174,5

28
2.7 кесте - соңы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
жалпы 0,4 кВ
5524,15
3524,34
∑∆Pт, ∑∆Qт
62,34
403,52
жалпы 0,4 кВ к 6,3кв
5586,5
3927,86
Компресор
7
4
800
800
3200
2720
1523,2
Құйу корпусы
5
2
2800
2800
5600
3808
2284,4
∑∆Pтдсп, ∑∆Qтдсп
112
560
БК ДСП
-2700
ВБК
-4500
Жалпы зауыт бой-а
12226,5
1095,46
12275,5

29
3 Сыртқы электржабдықтау сұлбаларын таңдау

Зауыттың цехтарының электр жүктемесі туралы мәліметтер (кесте 1). Зауыт қуаты энергожүйенің қосалқы станциясынан 600 МВА қуатпен қоректенеді. Қосалқы станцияда қуаттары 25МВА, кернеуі 376,3 кВ үш трансформатор орнатылған. Трансформаторлар бөлек жұмыс жасайды. Жүйенің 37кВ жағындағы реактивті кедергісі 0,4ке тең. Энергожүйе подстанциясынан зауытқа дейінгі ара қашықтық 5,5 км. Зауыт үш ауысыммен жұмыс істейді.
Техика экономикалық салыстыру жүргізу үшін зауытты электрмен жабдықтауда екі вариант қарастырамыз:
1. I вариант - ЭБЖ 37 кВ;
2. II вариант - ЭБЖ 6,3 кВ;

Вариант 1

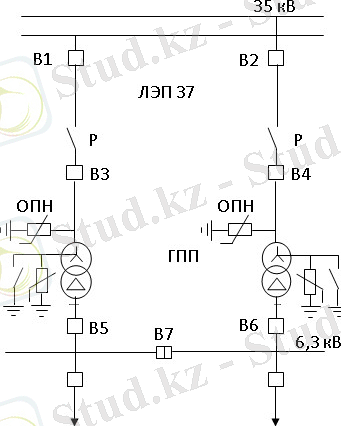

3.1 сурет - Электржабдықтау сұлбасының I нұсқасы

I нұсқа бойынша электрқондырғы таңдаймыз.
ГПП трансформаторын таңдаймыз:

К ср .взв
12226,5 0,65
18070

Рр К0 Рр
(3.1)
Рр 12226,5 0,95 11615,17кВт

S
р гпп
11615,17 2 2971,86 2

11970,9 кВА.

Жүктелу коэффициенті:

S
К рГПП
з 2 S н ом.тр.

(3.2)

К 11970,9 0,6.
з 2 10000

ТМ - 10000356 т и п т і 2x10000 кВА трансформаторын таңдаймыз

3.1 кесте - Трансформатордың техникалық мәліметтері
Тип
Номиналды
қуаты, МВА
Кернеу,
кВ
Шығын,
кВт
Кернеу
КЗ,%
Ток
ХХ,%
Баға
рубль
ВН
НН
ХХ
КЗ
ТМ-
10000356
10
35
6
8
46,5
7,5
0,8
12000

Трансформаторлардағы қуаттың шығыны:

з
∆Ртр гпп=2x(∆Рхх +∆РкзxК 2); (3.3)

∆Ртр гпп =2x(8+46,5x0,62)=49,48 кВт;

I

S
U S
К2
ΔQ 2 х н к н з ;
(3.4)
т гпп
100

100

ΔQ 2 0,8 10000 7,5 10000 0,6 700квар.

т гпп

100

100

Трансформаторлардағы энергияның шығындары:

Үш ауысымдық жұмыс кезінде Твкл=6000ч; Тмакс=4800ч. Сонда, максималды шығындар уақыты:

τ (0,124 Тм
10000

)2 8760 ; (3.5)
τ (0,124 4800 )2 8760 3195,79.
10000

Трансформаторлардағы актив қуатының шығындары:

з
∆Wт гпп=2 x(∆Рхх xТвкл+ τx∆Ркз xК 2 ) ; (3.6)

∆Wт гпп =2x(8x6000+46.5x0,62)= 9616,74 кВт∙ч.

ЛЭП-35кВ бойымен өтетін толық қуат:

S
лэп
(11615,17 49,48) 2 2971,862

12037,27кВА;

I 12037,27
ав (1,73* 35)

198,8А;

I 198,8 99,4 А.
р 2

Токтың экономикалық тығыздығы бойынша сым қимасын анықтаймыз:

I
F р
э j
эк

(3.7)

I
F р 99,4 90,3мм2.
э j 1,1
эк

мұнда jэк=1,1 Амм2 Тм=4800сағ кезіндегі алюминии сымдардағы токтың экономикалық тығыздығы

Сымды коронирлеу шарты бойынша аламыз, Fэ=95мм2 , Iдоп=320 А
б) жұмыс тоғының қызуынабайланысты: Iдоп .пров. Iр, (320 А 99,4А)
в) авариялық ток бойынша: 1,3 Iдоп .пров. Iав., (416 198,8А)

ЛЭП-тегі электрэнергиясының шығындары:

∆Wлэп 35=2x3x99,42x1,43x10-3x3410,74= 289140,3кВт∙ч,

мұнда R=r0xL=0,261x5,5=1,43 Ом;
r0=0,306Омкм - меншікті активті кедергісі, х0=0,421 мееншікті
реактивті кедергісі, ВЛ АС-95, [2, 4.9]
3.1.1 I нұсқадағы құрылғыларды таңдауға қысқа тұйықталу токтарын есептеу

1. U=35 кВ-қа сөндіргіш, ажыратқыш таңдау.

Хс
35кв

ХЛЭП
35кв

ХГПП

К-1

К-2

6кв К-3

3.2 сурет - Орынбасу сұлбасы

Sб=600 МВА; Uб=36,75 кВ;

хс=0,4o.e.

Ι 600 9,4 кА;
б 1,73*36,75

х
лэп
0,421*5,5* 600
36,752

1,02о.е.;

I
к -1
9,4 23,5кА ;
0,4

I
к - 2
9,4 6,6 кА ;
0,4 1,02

iуд1= 1,72 *1,41* 21,45 52,17кА
iуд2 1,98 *1,41* 6,6 18,42кА

мұнда Куд -соққы коэффицент, Куд1=1,72 [3. 2.45]
Куд2- К2 нүктесіндегі соққы коэфициенті, Та- мәніне байланысты
табамыз Та=0,8

К уд2

(1 е
0,02
0,8

) 1,98;

U=35 кВ-қа сөндіргіш, ажыратқыш таңдау. Сөндіргіш В1, В2: МКП-35-1000-25АУ1.
3 . 1 к е с т е - Сөндіргіш таңдау
Паспортнық берілгені
Есептік берілгені
Uн=35 кв Iн=1000 А Iотк=25 кА Iдин ст.=64 кА
Uн.с=35 кв
= Iав=198,8 А
= Iкз1=23,5 кА
iуд1=52,17 кА

Ажыратқыш: РНД(З)-351000У1

3 . 2 к е с т е - Ажыратқыш таңдау
Паспортнық берілгені
Есептік берілгені
Uн=35 кв Iн=1000 А Iотк=31,5 кА Iдин ст=63кА
Uн.с=35 кв
= Iав=198,8 А
= Iкз2=6,6 кА
iуд2=18,42 кА

35 кВ кернеуіне ОПНп 35-УХЛ1 типті кернеу шектегішін таңдаймыз

Сөндіргіш В3, В4: С-35М630-10Б(а)ХЛ1

3.3 кесте- Сөндіргіш таңдау
Паспортнық берілгені
Есептік берілгені
Uн=35 кв Iн=630 А Iотк=10 кА Iдин ст =26 кА
Uн.с=35 кв
= Iав=198,8 А
= Iкз2=6,6 кА
iуд2=18,42 кА

3.1.2 I нұсқаға шығындарды есептеу

1) ГПП трансформаторына шығын: Ктр.гпп=2x12000x200= 4 800 000 теңге.
2) Екі жақты металл бағанды ЭБЖ-ке шығын:

КЛЭП-37=5,5x13,5x1000x200= 14 850 000 теңге
3) Сөндіргіштердің шығыны:

КВ1-В2=2x 1800x200 = 720 000 теңге

КВ3-В4=2x 1400x200 = 560 000 теңге

4) Ажыратқыштардың шығыны

Кр.=2x 91x200 =36 400 теңге

5) Кернеу шектегіш шығыны

Копн=2x10500=21000 теңге

І нұсқа жабдығына кеткен жинақ шығын:

КI= КВ1-В4+ КЛЭП-37+ Кразъед. +Ктр.гпп+ Копн

КI= 20 987 400 теңге

Суммалық шығын:

ИI=Иа+Ипот+Иэ, (3.8)

Амортизацияға ұстанымдар Иа :

а
Иа=Е . К

(3.9)
ВЛ-35 кВ темірбетон тіректер үшін Еа=0,028
Тарату құрылғысы және қосалқы станция үшін Еа=0,063
Жабдықтарға амортизациялық ұстанымдар:

Иа.обор.=Еа.оборx Кобор.=Еа.оборx(Ктр+КВ1-4 +Кразъед+ Копн.) (3.10)

Иа.обор.=0,063*(6 137 400)= 197656.2 теңге

ЭБЖ амортизациялық ұстанымы:

Иа.лэп=0,028*14 850 000 =415 800 теңге

Жабдықтарды эксплуатациялау шығыны:

Иэкспл.обор.= 0,01*6137400 = 61374 теңге

ЭБЖ.не эксплуатация ұстанымы:
Иэкспл.лэп= 0,004*14 850 000 = 59 400 теңге

Шығындардың ұстанымдары:
Энергия шығынының бағасы Со=10 тгкВт. ч

Ипот=Со( Wтр. гпп+ WЛЭП-35) ;

Ипот= 10*(9616,74+289 140,3)= 2 987 570,4 тенге.

Жинақты ұстанымдар:

ИI,= 3 601026,6 тенге.

Келтірілген шығынм : ЗI=Е. КI+ИI=0,12*20 987 400+3 601026,6= 6 119
514,6тенге.

мұнда Е=0,12-капитал салымдардың эффективтілігінің нормативтік коэффициенті ЗI, тенге
3.2 II нұсқа ЭБЖ 6 кВ

35кВ

ТДТН-25000356
В1 В3
В2 6кВ

В4 В5

ЛЭП 6

В6 В8 В7

6 кВ

3.3 сурет Электржабдықтау сұлбасының IІ нұсқасы

II нұсқа бойынша электрқондырғы таңдаймыз.
1) 6 кВ-қа ЭБЖ таңаймыз:
ЭБЖ арқылы өтетін қуатты есептейміз:

Sлэп
11615,172 2971,862

11989,33 кВА;

Iр 11989,33 577 А ;
2 1,73 6

Iав=Iрx2=577x2=1154А

Сымның көлденең қимасын таңдаймыз:
а) Экономикалық ток тығыздығы бойынша сымды таңдаймыз:

Fэ=5771,1= 524,5 мм2,

мұнда Jэ экономикалық ток тығыздығы,

а)Jэ=1,1 Амм2 6кВ ЭБЖ сымның максмал көлденең қимасы 120 мм2
болғандықтан F=4x120= 480мм2 524,5 мм2 таңдаймыз.
4xАС-120 сымын таңдаймыз, r0=0,249 Омм х0=0,35 Омм б) Өткізу қабілеті бойынша тексеру:

Iдоп пров Iр, (1500А577А)

в) Авариялық ток бойынша тексереміз: Iдоп ав Iав,

мұнда Iдоп ав=1,3xIдоп=1,3x1500=1950А 1154 А

6кВ ЭБЖ-ның электрэнергия шығынын септейміз:

Wлэп=2(3Iр2xRx10-3xτ)=2x(3x5772x0,3 4x10-3x3410,74)= 2 316 489,8 кВт∙ч мұнда R=r0xlN=0,249x5,54=0,34 Ом,

Энергожүйе трансформаторын таңдаймыз:
Екі ТДН-25000356 трансформатор түрін таңдаймыз. Трансформатордың паспорттық берілгені:

Sн= 25000 кВА; Uвн=35 кВ; Uнн=6кВ; Рхх=28,5кВт; Ркз=140кВт; UкВ-Н=8%; Iхх=0,7%.

Зауыттың жүйе трансформаторы үшін үлестік қатысу коэффициенті- 1
табамыз:
1= Sр ;
2 Sннт

(3.10)

1= 11989,33
2 25000

0,23

Үлесік қатысуда жүйе трансформаторынынң шығынын Р и Q есепке алмайды.

3.2.1 IІ нұсқадағы құрылғыларды таңдауға қысқа тұйықталу токтарын есептеу

1. U=35 кВ-қа сөндіргіш, ажыратқыш, бөлгіш және қысқа тұйықтағыштарды таңдау.

ХС

35кВ

ХТРс

6 кВ ХЛЭП
6 кВ

К-1

К-2

3.4 сурет - Орынбасу сұлбасы

Аппараттарды таңдау алдында алмастыру сұлбасын (Сурет 3.4) құрамыз және о.е-де қысқа тұйықталу тогын есептейміз.

Sб= 600МВА; Uб= 6,3 кВ;

Базисті токты табамыз:

Ι 600 55 кА;
б 3 6,3

8 600

1 92 ;
х тр
,
100 25
о.е.

х
лэп
0,35 5,5 600
4 6,32

7,27о.е.;

Iк - 1
55 28,6 кА ;
1,92

Iк - 2
55 6 кА ;
1,92 7,27

iуд1=Куд 1,72

iуд2=Куд 1,9
2 28,6 69,5кА,

2 6 16,12 кА

ҚТ тоғына есептеу жүргізген соң 6 кВ-қа жабдықтар таңдаймыз:

В1және В2 сөндіргіштерін таңдау
Iр.тр сис= 25 1000 2408,4 А;
3 * 6

В1, В2 сөндіргішін МГГ-6-5000-63УЗ типін таңдаймыз

3.4 кесте - Сөндіргіш таңдау
Паспортнық берілгені
Есептік берілгені
Таңдау шарты
Uн= 6кВ Iн=5000 А Iоткл= 63 кА Iдин= 170кА
Uр= 6 кВ Iав=4816,8 А Iк1= 28,6кА Iуд1=69,5кА
Uн Uр
Iн Iав =2*Iр.тр сис
Iоткл Iк1
Iдин iуд1

В3 сөндіргіші ВЭМ-6-40-3200УЗ типін таңдаймыз

3 . 5 кесте - Сөндіргіш таңдау
Паспортнық берілгені
Есептік берілгені
Таңдау шарты
Uн= 6 кВ Iн= 3200А Iоткл=40кА Iдин= 128 кА
Uр= 6 кВ
Iр.тр сис =2408,4А
Iк1=28,6 кА
iуд1=69,5кА
Uн Uр
Iн Iртр сист
Iоткл Iк1
Iдин iуд1

2В1,В2= I авЛЭП ; 3В3=
Iн.в1, в2
Iррлэ
Iнном3

; (3.11)

2В1,В2= I авЛЭП 1154 0,23 ; 3В3=
Iррлэ
577

0,18 .
Iн.в1, в2
5000
Iнном3
3200

В4, В5 сөндіргішін ВЭС-6-40-1600-УЗ типын таңдаймыз

3.6 кесте - Сөндіргіш таңдау
Паспортнық берілгені
Есептік берілгені
Таңдау шарты
Uн= 6 кВ Iн= 1600А Iоткл= 40кА Iдин= 125 кА
Uр=6 кВ IавЛЭП= 1154 А Iк2= 6кА
iуд2= 16,12 кА
Uн Uр
Iн Iав ЭБЖ
Iоткл Iк2
Iдин iуд2

Ажыратқыштың РВФ-62000 типін таңдаймыз.

3.7 кесте - Ажыратқыш таңдау
Паспортнық берілгені
Есептік берілгені
Таңдау шарты
Uн= 6 кВ Iн= 2000 А Iтерм ст.=20 кА Iдин ст.= 50 кА
Uр= 6 кВ IавЛЭП= 1154 А Ik2=6 кА iуд2=16,12кА
Uн Uр
Iн IавЛЭП
Iтерм ст. Iк2
Iдин ст iуд2

Сөндіргіштің В6, В7 ВЭС-6-40-1600-УЗ типін таңдаймыз

3.8 кесте - Сөндіргіш таңдау
Паспортнық берілгені
Есептік берілгені
Таңдау шарты
Uн= 6 кВ Iн= 1600А Iоткл= 40кА Iдин= 125 кА
Uр=6 кВ IавЛЭП= 1154 А Iк2= 6кА
iуд2= 16,12 кА
Uн Uр
Iн Iав ЛЭП
Iоткл Iк2
Iдин iуд2

3.1.2 II нұсқаға шығындарды есептеу

1) Бір жақты ағаш бағанды ЛЭП-ке шығын:

КЛЭП-6 =2x4x5,5 x 2650x200 = ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
