ТФЗМ ток трансформаторы


I. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ..3
II. Трансформатор туралы жалпы ұғым ... ... ... ... 4
III. Ток трансформаторы ... ... ... ... ... ... ... ... .10
IV. ТФЗМ ток трансформаторы ... ... ... ... ... .13
V. Қорытынды ... ... ... ... ... ... ... ... ... ..17
VI. Әдебиеттер тізімі ... ... ... ... ... ... ..18
Трансформатор электр энергиясын кернеуі бойынша түрлендіруге және кернеуді реттеуге арналған электромагниттік құрылғы. Трансформатордың қажеттігі электр энергиясының оны таратқан кездегі шығынын азайту және сымдық материялды үнемдеу мақсатынан келіп туған.
Трансформаторларды құру үшін алдымен трансформатор жасалатын материялдарды зерттеп ұғыну керек болатын,мысалы:металл емес және металл,металдың магниттік қасиетін және оның жасалу теориясын білу керек еді. Ал 1831 жылы ағылшын физигі Майкл Фарадей электромагниттік индукцияны,трансформатордың электрлік жұмысын зерттеп тапты. Болашақ трансформатордың схемалық көрінісі ең алғаш 1831 жылы Фарадей мен Генридің жұмыстарында пайда болды. Бірақ кейіннен ол екі физиктің де жұмыстарында кернеу мен тоқ туралы еш бір теориялық шешімдер болмаған бірақ айнымалы тоқтың трансформация құбылысы жасалған. 1848 жылы француз механигі Г.Румкорв индукциялық ктушканы ойлап тапты және сол ктушка алғашқы трансформатордың бастамасы болды.
Трансформаторлар 1831 жылдан бастап біздің күнделікті өмірімізде үлкен орын алды. Трансформатормен біз жергілікті жерлердегі тоқ шамасын реттеп отыруға қолданамыз,онсыз қазіргі кедегі еш бір электллік техника іске жарамсыз болар еді. Соның көмегімен біз өзімізге керек етіп тұрған кернеу мен тоқты аламыз.
Қазіргі кезде біздің қолданып жүрген трансформаторлдарды бұрынғы СССР кезінде қабырғасы қаланған «Московский электрозавод» өндірісінің өнімін пайдаланамыз. Трансформаторлардың түрлері өте көп: күшейткіш тансформатор,төмендеткіш трансформатор,авто трансформатор,пик трансформатор,тоқ трансформаторы,кернеу трансформаторы,импульстік трансформатор,бөлгіш трансформатор және т.б. болып бөлінеді.
1. Ю.М.Борисов,Д.Н.Липатов,Ю.Н.Зорин «Электротехника».
2. В.С.Попов,Н.Н.Мансуров,С.А.Николаев «Электротехника».
3. В.Н.Дулин «Электронные приборы».
4. С.В.Кошелеев «Монтаж оборудование электропитаюшихустоновок связи».
5. Кислицын А. Л. Трансформаторы: Учебное пособие по курсу «Электромеханика».- Ульяновск: УлГТУ, 2001. — 76 с ISBN 5-89146-202-8
6. И.П.Жеребцов «Основый электроники».
7. О.П.Михаилов «Электрические аппараты»:М.,машинастроение,1982.
8. Электрические машины: Трансформаторы: Учебное пособие для электромех. спец. вузов/Б. Н. Сергеенков, В. М. Киселёв, Н. А. Акимова; Под ред. И. П. Копылова. — М.: Высш. шк., 1989—352 с ISBN 5-06-000450-3 .
9. А.В.Френке «Электрические измерение» М.;энерге,1980.

Пән: Электротехника
Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 19 бет
Таңдаулыға:
Бұл жұмыстың бағасы: 900 теңге
Кепілдік барма?

бот арқылы тегін алу, ауыстыру

Қандай қате таптыңыз?

Рақмет!






АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫ УНИВЕРСИТЕТІ
ЭЛЕКТРОЭНЕРГЕТИКА ФАКУЛЬТЕТІ

Электр станциялары, тораптары
және жүйелері кафедрасы

Электротехникалық материалтану пәні
Есептік - графикалық жұмыс №1

Тақырыбы:
ТФЗМ ток трансформаторы

Орындаған: Эк-12-02 тобының
студенті Молдагазы А.Е
31 нұсқа
Тексерген:аға оқытушы Мукашева Р.Т

Алматы 2014

Мазмұны

I. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
II. Трансформатор туралы жалпы ұғым ... ... ... ... ... ... ... ... ... ... ... ... ... ..4
III. Ток трансформаторы ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..10
IV. ТФЗМ ток трансформаторы ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ..13
V. Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17
VI. Әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... 18

Кіріспе

Трансформатор электр энергиясын кернеуі бойынша түрлендіруге және кернеуді реттеуге арналған электромагниттік құрылғы. Трансформатордың қажеттігі электр энергиясының оны таратқан кездегі шығынын азайту және сымдық материялды үнемдеу мақсатынан келіп туған.
Трансформаторларды құру үшін алдымен трансформатор жасалатын материялдарды зерттеп ұғыну керек болатын,мысалы:металл емес және металл,металдың магниттік қасиетін және оның жасалу теориясын білу керек еді. Ал 1831 жылы ағылшын физигі Майкл Фарадей электромагниттік индукцияны,трансформатордың электрлік жұмысын зерттеп тапты. Болашақ трансформатордың схемалық көрінісі ең алғаш 1831 жылы Фарадей мен Генридің жұмыстарында пайда болды. Бірақ кейіннен ол екі физиктің де жұмыстарында кернеу мен тоқ туралы еш бір теориялық шешімдер болмаған бірақ айнымалы тоқтың трансформация құбылысы жасалған. 1848 жылы француз механигі Г.Румкорв индукциялық ктушканы ойлап тапты және сол ктушка алғашқы трансформатордың бастамасы болды.
Трансформаторлар 1831 жылдан бастап біздің күнделікті өмірімізде үлкен орын алды. Трансформатормен біз жергілікті жерлердегі тоқ шамасын реттеп отыруға қолданамыз,онсыз қазіргі кедегі еш бір электллік техника іске жарамсыз болар еді. Соның көмегімен біз өзімізге керек етіп тұрған кернеу мен тоқты аламыз.
Қазіргі кезде біздің қолданып жүрген трансформаторлдарды бұрынғы СССР кезінде қабырғасы қаланған Московский электрозавод өндірісінің өнімін пайдаланамыз. Трансформаторлардың түрлері өте көп: күшейткіш тансформатор,төмендеткіш трансформатор,авто трансформатор,пик трансформатор,тоқ трансформаторы,кернеу трансформаторы,импульстік трансформатор,бөлгіш трансформатор және т.б. болып бөлінеді.

Трансформатор туралы жалпы ұғым
Айналатын бөлшектері болмауына байланысты қарамастан трансформаторлар электр машиналары катарына жатады
Олар электр индукциялық заң негізінде бір шамадағы кернеулі электр энергиясын, екінші шамадағы кернеулі электр энергиясына айналады.
Трансформаторлардың қызметі. Трансформатор кернеудің шамасын өзгеретін параметрлердің өзара электрлік байланысынсыз өзгертуге арналған электр құрылғы. Трансформаторлар электр техникасында, электроникада, автоматтандыруда, телемеханикада, байланыс құрылғыларында, теледидарда, ЭЕМ мен техниканың басқа салаларында кең қолданыс тапты.
Электр энергетикасында күш трансформаторлары елеулі орын алады. Олардың көмегінсіз электр энергиясын беру, тарату мен қолдану мүмкін емес. Электр энергиясын шығаратын көздердің кернеуі 20-30 мың Вольттан аспайды. Мұндай кернеумен электр тасымалдау желісінде (ЭТЖ), ток күшінің квадратына тура пропоционал электр шығындары ретінде жоғалады.
ЭТЖ электр энергиясының шығынын айтарлықтай төмендетуді бір мезгілде кернеуді жоғарылата отырып, ток күшін азайту арқылы іске асыруға болады.
Осы жағдайда берілетін электр қуаты S=UI өзгеріссіз күйінде қалады да, оның шығыны P=I2R квадраттық дәрежеде төмендейді. Энергетиканың қазіргі өркендеген кезеңінде электр қуаты миллион Вольттық кернеулермен мыңдаған километр қашықтықтарға тасымалданады. Мұндай жоғарғы кернеуді тек трансформаторлардың көмегімен ғана алуға болады
Басқа тұрғыдан алып қарағанда, жүздеген мың Вольттық кернеуді тұрғын үйлерге кіргізу, техникалық жағынан алғандамүмкңн емес.
Кернеуді жоғарлату және төмендету трансформатордың тамаша қасиетті. Егер желіге трасформатордың орам саны көп орамасын электр энергия көзіне қосса кернеуді жоғарылатады.
Трансформатор (лат. transformo - түрлендіремін) - кернеулі айнымалы токты жиілігін өзгертпей басқа кернеулі айнымалы токқа түрлендіретін статикалық электрмагниттік құрылғы. Трансформатордың жұмыс істеу принципі электро-магниттік индукция құбылысына және параметрлік эффектіге негізделген. Негізгі элементтері магнитөткізгіш және онда орналасқан бірінші реттік орамалар (БРО) мен бір немесе бірнеше екінші реттік орамалардан (ЕРО) тұрады. Трансформатордың барлық орамалары бір-бірімен индуктивті түрде, ортақ магнит өрісімен байланысқан. Бірқатар Трансформаторларда екінші реттік орама қызметін бірінші реттік ораманың бір бөлігі атқарады, мұндай Трансформаторларды автотрансформаторлар деп атайды. Бірінші реттік орамаларның шықпаларын (Трансформатордың кірісі) айнымалы кернеу көзіне, ал Екінші реттік орамаларның шықпаларын жүктемеге қосады. Бірінші реттік орамалардағы айнымалы ток магнитөткізгіште айнымалы магнит ағынын, ал Екінші реттік орамалардағы өзара индукция электр қозғаушы күш (ЭҚК) тудырады

Бірінші және екінші реттік орамалардағы кернеулердің қатынасы олардағы орамдар санының қатынасына тең болады. Түрлендіретін ток түріне қарай 1 фазалы және 3 фазалыТрансформаторлар болады. Атқаратын қызметіне қарай олар күштік немесе қоректендіру Трансформаторлары (электр энергиясын таратуға арналған), жоғары кернеулі сынақ трансформаторлары, ток немесе кернеу импульстерін түрлендіру үшін қолданылатын импульстік Трансформаторлар, үлкен токтар мен кернеулерді өлшеуге арналған өлшеуіштік Трансформаторлары, жоғары жиілікті кернеулерді түрлендіруге арналған радиожиілікті Трансформаторлар және радиоэлектрондық құрылғылардың қоректендіруші блоктарында қолданылатын радиотрансформаторларға, т.б. бөлінеді. Импульстік Трансформаторлар мен қоректендіру Трансформаторлары бірнеше Гц-тен 2 МГц-ке дейінгі жиілікте, радиожиілікті Трансформаторлар 500 МГц-ке дейінгі жиілікте жұмыс істейді. Трансформаторлардың магнитөткізгіштігі магниттік өтімділігі жоғары материалдардан (мысалы, электртех. болат таспаларынан, магнитодиэлектриктер мен фериттерден) жасалады. Электрмен жабдықтау жүйелерінде, негізінен майлы Трансформаторлар қолданылады. Күштік Трансформаторлар Қазақстанда Кентау трансформатор зауытында шығарылған. Қазіргі кезде электр-механикалық жабдықтар осы зауыттың негізінде құрылған Трансформатор ААҚ-да шығарылады.

Трансформатор -- айнымалы токтың кернеуін жоғарылатуға немесе төмендетуге арналған электр приборы. Үй жағдайында, трансформаторды пайдаланып, электр приборын кернеуі 127 В желілен кернеуі 220 В желіге және керісінше қосуға болады. Егер трансформатор жоғары кернеулі желіге ауыстырылып қосылса, онда оны кернеуі 220 Вжеліге қосуға болмайды. Өйткені одан алынатын жоғары кернеу (380 В-тан астам) транформаторлық және ол арқылы қосылған электр приборларының бұзылуына әкеліп соқтыруы мүмкін. Трансформатор таңдаған кезде оның қуаты электр приборларын бір мезгілде қоректендіруге арналған құрал-жабдықтардың жалпы қуатынан кем болмауын есте сақтаған жөн.[[3]]
Әр түрлі құралдар мен қондырғылар тұтынатын кернеу өте кең диапазонда өзгереді. Тіпті бір электр қондырғысы әр түрлі кернеу пайдалануы мүмкін. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысының негізінде жұмыс істейді. Бұл құралды орыс ғалымы П . Н . Яблочков (1878 ж.) ойлап тапқан, кейін оны (1882 ж.) И . Ф . Усагин жетілдірді.

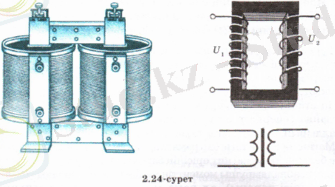

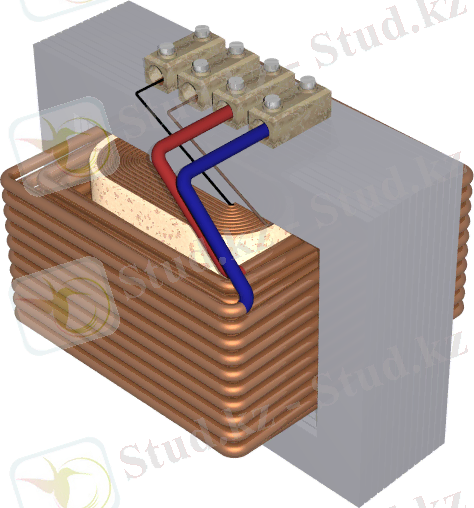

Қазіргі трансформаторлар, Фуко тогын 24-сурет азайту үшін оқшауланған пластиналардан құралған тұйық өзекшеден түрады. Өзекше пластиналары трансформаторлық болаттан жасалады, ол өте аз шығынмен оңай қайта магниттеледі. Өзекшеге екі катушка кигізіледі (2.24-сурет). Бір катушка айнымалы ток тізбегіне қосылады, оны біріний реттік орама (катушка) дейді. Екінші катушкаға тұтынушы, яғни электр қондырғыларын қосады. Оны екінші реттік орама (катушка) деп атайды. Катушкалардың активті кедергілері аз. Генератор бірінші реттік катушкаға айнымалы кернеу береді. Оның бойынан жүретін айнымалы ток трансформатордың өзекшесінде айнымалы магнит ағынын тудырады. Олай болса, бірінші реттік катушканың әр орамында өздік индукция ЭҚК-і, ал екінші реттік катушканың әр орамында дол сондай индукциялық ЭҚК-і пайда болады.
Егер бірінші реттік катушканың орам саны , ал екінші реттік катушкада болса, , , мұндағы -- бір орамдағы индукциялық ЭҚК. Осы екі өрнектен
(2.21)
шығады. Активті кедергі аз болғандықтан, бірінші реттік катушка үшін

аламыз.

----------------------------------- ----------------------------------- ----------
Жүктемесіз трансформатор
Екінші реттік катушкаға жүктеме қосылмасын (2.25, а-сурет), яғни трансформатор зая жүрісте болсын. Онда екінші реттік орамада ток жүрмейді, сондықтан жуықтап алғанда оның қысқыштарындағы кернеу. Жүктеме жоқ кезде екінші реттік тізбекте энергия шығыны жоқ. Ал бірінші реттік ... жалғасы
