Бетон сапасы және конструкциясы оның қасиеттерімен анықталады. Материалдың маңызды қасиеттерінің бірі - беріктік.

Беріктік кезінде бұзылуға қарсы қабілеттілігі ішкі кернеу әсерінен қысым немесе басқа да факторлармен түсіндіріледі. Материалдың құрылымдары әртүрлі: сығылу, созылу, ию, қию, бұралу секілді ішкі кернеулерден туындауы мүмкін. Бетон сығылысқа жақсы, қиюға айтарлықтай төмен, және созылуға одан да төмен (сығылысқа қарағанда 5 . . . 50 есе төмен) қарсыласатын материалға жатады. Сондықтан құрылыс конструкциясында әдеттегідей бетонның сығылу қысымын қабылдайтындай етіп жобалайды. Қажет болған жағдайда созылу күштері қабылданады. Темірбетон конструкцияларында созылу кернеуі және қию, осы қысымның түрлеріне жоғары қарсыласатын болатты арматураны қабылдайды. Сондықтанда бетонның ең маңызды ерекшеліктерінің бірі қысу кезіндегі беріктігі болып табылады. Бірақ бетон ию кезіндегі созылу кернеуін қабылдау керек болатын конструкциялардың жеке түрлері (жолдық жабын, еден т. б) бар. Бұл жағдайда созылу немесе ию кезіндегі берілген бетонның беріктігін алуға қажетті бетон құрамын жобалап шығарады.

Қирауда физикалық түсінік бойынша дене бөліктері бір-бірінен бөлек тұрады.

Материалдың ақауы қирау процесін жеңілдетуге әкеледі, яғни материалдың беріктігін төмендетеді.

Бетонның беріктігі оны сынау жәнепайдалану, оның қатуы, дайындалу шарттары, оның құрамы бетон компоненттерінің қасиетіне байланысты интегралды сипаттамасы болып табылады. Өз кезегінде, бетонның беріктігі оның басқа да қасиеттерімен тығыз байланысты.

Бетон және темірбетон конструкцияларын дұрыс жобалау үшін өндіріс мекемелерінде бетонның беріктігі анықталғанда, бетон құрылымын сынау әдістерінің рөлі, қысым кезіндегі бетонның ерекшелік жағдайын қадағалап, талап етілген бетонды тағайындау қажет.

Қысым кезіндегі бетон жағдайы тек беріктігін ғана анықтап қоймай, оның сыналған нақты шешімін, бетонның басқа да қасиеттерін, оның жарылмауын, мәңгілігін бағалайды, және эксплуатация шарттарында материалдың сенімді жұмысын анықтауда маңызды болып табылады.

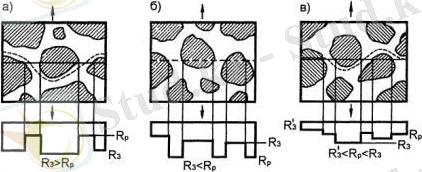

5. 1 сурет. Бетонның қирау сипаттамасы: а - толтырғыштардың қирауынсыз цемент араласпасы; б - жарылған дәнді толтырғыштармен; в - қирау араласпасы

5. 2 сурет. Бетон құрылымындағы кішігірім сызаттар: а - цемент тасында (Х2200) ; б - толтырғыштардың және цемент тасының шекарасында (Х2500) .

Көптеген тәжірибелер негізінде, бетон қирауының беткі қабатының қирауының 2 түрін қарастырады. (сурет 5. 1) . Бірінші жағдайда толтырғыштардың беріктігі дәнді толтырғыштар арасы және араласпаның бұзылуы, цемент тасының немесе жоғары беріктікті араласпаның созылуы кезінде болады. Ал екінші жағдайда, толтырғыштардың беріктігі, араласпаның беріктігінен төмен болғанда, дәнді толтырғыштар мен араласпадан қирау пайда болады. Аралас қирау сипаттамасында дәнді толтырғыш және араласпа беріктігі өзара құрылымды әртүрлі аудандарда не толтырғыш не араласпа беріктеу болуы мүмкін.

Микроскопиялық және ультра дыбысты әдісті зерттеулерде, яғни соңғы кезде дамыған көрсеткіштерде бетонның ұзақ уақыт қирау кезінде бетон құрылымының бірқалыпты еместігінен жарылған сызаттар пайда болғанын көрсетті.

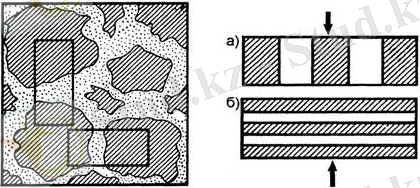

5. 4 сурет 5. 3 сурет

5. 3 сурет Мүмкін болатын бетонның макроқұрылымдық қарапайым схемасы

А-жүйелі құралған

Б- параллельді құралған

5. 4 суретБетонның нағыз құрылымы

Өзара орналасқан араласпа мен ірі толтырғыштарда бетон макроқұрылымының схемасын : жүйелі жəне параллельді құралған деп 2 түрде қарастыруғаболады. ( сурет 5. 3) Бетонның бірқалыпты емес кернеу жағдайын қарапайым 2 түрде ажыратуға аболады. 1) құралған құрылымдар тең, ал кернеу модуль деформациясына тура пропорционалды ; 2) құралған құрылым кернеуі тең, ал деформация олардың модульдеріне кері пропорционалды. Материалдың беріктігі бірінші жағдайда əлсіз элементтің беріктігімен немесе компонент арасындағы ілінісумен, екіншіден элементтің беріктігімен шектік деформациясы азырақ анықталады.

И. М. Грушко бетон сапасын $R_{б}$ беріктігінің, $R_{1}$ әлсіз элементтің беріктігімен қатынасын сипаттап ұсынды

А = $R_{б}$ / $R_{1}$ = F ( $R_{Ц}$ / $R_{р}$ ; $R_{1}\$ / $R_{2}$ ; $Е_{1}\$ / $Е_{2}$ ; $\ F_{1}\$ / $F_{2}$ ) . (5. 1)

Бетонды талдауда оның құрылымы қиын құрылса, А құрылымының коэффициенті өзгеруі мүмкін екендігін көрсетті.

$\frac{F_{р}}{f_{б}^{к}}$ = $A_{\min}$ ≤ A ≤ $\ A_{\max}$ = F ( $R_{Ц}$ / $R_{р}$ ; $F_{б}/\ F_{р}$ ; к) (5. 2)

Мұнда к - өзгеде факторлармен кернеу концентрациясын есептегендегі коэффициент. $A_{\min}$ немесе $A_{\max}$ кезінде бетон беріктігі толтырғыштар қасиетімен кішкене байланысты. Ол көбінесе араласпаның беріктігімен анықталады, бірақ басқа жағдайларда А ірі толтырғышы бетонның беріктігіне жеткілікті түрде әсерін тигізеді. 5. 5 суретте тәжірибесі расталған және теориялық түрде алынған $R_{б}$ = F ( $R_{р}$ ) қисықтары келтірілген

Бетонның қирау себебін талдағандар А. А Гвоздева, О. Я. Берга, Б. Г. Скрамтаева, А. е. Шейкина. П. А. Ребиндера, А. В. Саталкина, Ю. Е. Корниловича. Фрейсине, Лермита, Рюша, Пауэрса жәнеде т. б.

Егер біз зерттеушіліердің нәтижелерін қорытындыласақ, онда құрылымның қазіргі ұсынысын және бетонның қирауын келесі тәртіпте жіктеуге болады:
