Сандық қондырғылардың негізгі функциялары

І Кіріспе ... ... ... ... ...
1.1 Сандық қондырғылардың негізгі функциялары...
ІІ Жалпы бөлім
2.1 Цифрлық қондырғылар.
2.2 Сандық коммутатор туралы түсінік..
ІІІ Негізгі бөлім
3.1 Коммутатордың электірлі принципиалды сұлбасы
3.2 Коммутатор.
3.3 Паралельді коммутатор..
3.4 Коммутация..
3.5 Мультиплексор...
Қорытынды ... .
Пайдаланылған әдебиеттер ... .

Сандық өлшеуіш құрылғының ЦӨК – өлшем тәсілінің , өлшеуішінің ақпаратының белгілерін цифрлық пішінді автоматта шығады. Цифрлық өлшеушінің аспабында артқышылықтың қатары алдым аналогты аспаптармен: өлшем-аумақтың мағынасының оқу жайлылығы, өлшем-үдерісінің толық автоматтандыруының мүмкіндігі , тіркеу өлшем нәтижесінің ен көмек цифрлышығарғыш құрылым және перфораторды иеленеді. Неғұрлым өлшем –нәтижесі ара ЦӨА цифрлық кодта білдір-өлшеуішінің ақпаратының цифрлық ЭВМ деген кіргізу болады. Ара ЦӨА толассыз өлшем –аумақтың өзгерісі цифрлық кодқа болып жатады. Осы үдеріс мен көмек өлшеушінің ақпаратының белгісі дискретизацияға , квантталуға және кодалауға душар болыпты аналогты-цифрық түрлендіргіштің (АЦТ) жүзеге асатын. Дискретизация , өлшеушінің ақпаратының толассыз белгісінің өзгерісінің үдерісі дискреттіге , уақыт олай және жана деңгейге жүзеге асу біледі. Дискретизация уақытқа уақыттың тағайындалған кездеріне өз жолымен Х (t) белгісінің есебімен-орындалады. Ақырында, өлшеушінің ақпаратының белгісінен ғана жеке мағынаның құрамы сақталады. Уақыттың арасын дискретизацияның екі кезінің арасында дискретизацияның екі кезінің арасында дискретизацияның адымының атайды. Әншейін есептер кездері уақыттың кіндігінде біркелкі шығады. Е.т. дискретизацияның адымы түпкілікті.

1. В. Симонович «Информатикадан базалық курс» 11-18 беттер
2.Угрюмов Е.П, «Цифровая схемотехника» 249-296 беттер
3.Б. Клаус «Цифровая электроника» 431-455 беттер
4.Е. А. Москатов «Электронная техника» 205-215 беттер
5.http:wikipedia.com
6.Зельдин Е.А. цифровые ИМ в информационно-измерительной аппаратуре. –Л.: Энергоатомиздат, 1986г.
8.Проектирование дискретных устройств на интегральных микросхемах. Справочник. – М.: Радио и связь, 1990г.
10.Уильямс Г.Б. Отладка микропроцессорных систем. – М.:
12.Шило В.Л. Популярные цифровые микросхемы. Справочник. – М.: Радио и связь, 1988г.

Пән: Информатика, Программалау, Мәліметтер қоры
Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 28 бет
Таңдаулыға:

Мазмұны

І Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
5
1.1 Сандық қондырғылардың негізгі функциялары ... ... ... ... ... ... ... ... ..
6
ІІ Жалпы бөлім

2.1 Цифрлық қондырғылар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
8
2.2 Сандық коммутатор туралы түсінік ... ... ... ... ... ... ... ... ... ... ... ... ... .
11
ІІІ Негізгі бөлім

3.1 Коммутатордың электірлі принципиалды сұлбасы ... ... ... ... ... ... ...
14
3.2 Коммутатор ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
18
3.3 Паралельді коммутатор ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..
19
3.4 Коммутация ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
26
3.5 Мультиплексор ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
27
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
29
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..
30

Кіріспе

Сандық өлшеуіш құрылғының ЦӨК - өлшем тәсілінің , өлшеуішінің ақпаратының белгілерін цифрлық пішінді автоматта шығады. Цифрлық өлшеушінің аспабында артқышылықтың қатары алдым аналогты аспаптармен: өлшем-аумақтың мағынасының оқу жайлылығы, өлшем-үдерісінің толық автоматтандыруының мүмкіндігі , тіркеу өлшем нәтижесінің ен көмек цифрлышығарғыш құрылым және перфораторды иеленеді. Неғұрлым өлшем - нәтижесі ара ЦӨА цифрлық кодта білдір-өлшеуішінің ақпаратының цифрлық ЭВМ деген кіргізу болады. Ара ЦӨА толассыз өлшем - аумақтың өзгерісі цифрлық кодқа болып жатады. Осы үдеріс мен көмек өлшеушінің ақпаратының белгісі дискретизацияға , квантталуға және кодалауға душар болыпты аналогты-цифрық түрлендіргіштің (АЦТ) жүзеге асатын. Дискретизация , өлшеушінің ақпаратының толассыз белгісінің өзгерісінің үдерісі дискреттіге , уақыт олай және жана деңгейге жүзеге асу біледі. Дискретизация уақытқа уақыттың тағайындалған кездеріне өз жолымен Х (t) белгісінің есебімен-орындалады. Ақырында, өлшеушінің ақпаратының белгісінен ғана жеке мағынаның құрамы сақталады. Уақыттың арасын дискретизацияның екі кезінің арасында дискретизацияның екі кезінің арасында дискретизацияның адымының атайды. Әншейін есептер кездері уақыттың кіндігінде біркелкі шығады. Е.т. дискретизацияның адымы түпкілікті.
Сандық коммутатор - бұл қондырғының қосылу қабілеті бар:
a) өзінің бірнеше ақпаратты кірістерін бір ғана шығысқа қоса алады;
ә) өзінің бір-ақ ақпаратты кірісін бірнеше шығыстарға қоса алады;
б) өзінің бірнеше ақпарат кірістерінің біреуін бірнеше шығыстарының біреуіне ғана қоса алады;
Бірнеше түрдегі коммутатор - мультиплексор , ал екінші түрінде- демультиплексор Коммутатор-бірнеше мультиплексорлрдан тұратын қондырғы.

1.1 Сандық қондырғылардың негізгі функциялары

Сандық өлшеуіш құрылғының ЦӨК - өлшет тәсілінің , өлшеуішінің ақпаратының белгілерін цифрлық пішінді автоматта шығады. Цифрлық өлшеушінің аспабында артқышылықтың қатары алдым аналогты аспаптармен: өлшем-аумақтың мағынасының оку жайлылығы, өлшем-үдерісінің толық автоматтандыруының мүмкіндігі , тіркеу- өлшем нәтижесінің ен көмек цифрлышығарғыш құрылым және перфораторды иеленеді. Неғұрлым өлшем - нәтижесі ара ЦӨА цифрлық кодта білдір-өлшеуішінің ақпаратының цифрлық ЭВМ деген кіргізу болады. Ара ЦӨА толассыз өлшем - аумақтың өзгерісі цифрлық кодқа болып жатады. Осы үдеріс мен көмек өлшеушінің ақпаратының белгісі дискретизацияға , квантталуға және кодалауға душар болыпты аналогты-цифрық түрлендіргіштің (АЦТ) жүзеге асатын. Дискретизация , өлшеушінің ақпаратының толассыз белгісінің өзгерісінің үдерісі дискреттіге , уақыт олай және жана деңгейге жүзеге асу біледі. Дискретизация уақытқа уақыттың тағайындалған кездеріне өз жолымен Х (t) белгісінің есебімен-орындалады. Ақырында, өлшеушінің ақпаратының белгісінен ғана жеке мағынаның құрамы сақталады. Уақыттың арасын дискретизацияның екі кезінің арасында дискретизацияның екі кезінің арасында дискретизацияның адымының атайды. Әншейін есептер кездері уақыттың кіндігінде біркелкі шығады. Дискретизацияның адымы түпкілікті.
Өлшеушінің белгісінің мағынасының дискретизацисы деңгейге квантталудың атауын тасиды. Кванталлудың операциясы , не толассыз уақытқа және амплитуда аумақ ең жақын тіркелген мағынамен дискретті деңгейдің тағайынды шәкіліне ана деген түйіледі жаңартылады. Осы дискретті деңгейлер мен көмек шаралардың ша тағайынды заңға білімді. Апырамды екі адал деңгейлердің арасында квантталудың арақашықтығының адыммен немесе сатымен атайды. Кванталудың арақашықтығы мүмкін түпкілікті , және де ауысымды. Өлшеушінің белгісінің мезгілдіктің дискретизациясында мағына болады, қашан оның аумағы уақытта өзгереді. Өлшеушінің белгісі түпкілікті жасау барщылық квантталу. Айрықша уақиғамен уақыттың өлшет болып табылады. Дискретизацияның үдерісі мында мағынаны жоғалтады, қарамастан және өзінің уақытының квантталуы жүзеге асады. Өлшеушінің белгісін келесі өзгерісімен , кодалау болып табылады. Цифрлық кодпен тағайынды заңға бағын-цифрдың немесе белгісің тізбектілігі аталатын , мен көмек нешінші аумақтың сандық мағынасының шартты тамашасы жүзеге асады.
Цифрлық қондырғылардың кірістері мен шығыстарындағы кернеу мәндері логикалық 0 немесе логикалық 1 деп аталатын екі түрлі деңгейде болады. Логикалық құрылғылардың бұл ерекшелігі оларды жобалау үшін немесе осындай дайын құрылғылардың жұмысын талдау үшін логика алебрасының қағидаларын пайдалануға мүмкіндік береді.
Цифрлық құрылғылардың атқарар қызметі сәйкесті логикалық функциялар арқылы сипатталады. Күрделілігі әртүрлі кез-келген логикалық функцияны негізгі логикалық функциялар деп аталатын үш функция арқылы суреттеуге болады, олар-ЕМЕС , НЕМЕСЕ, ЖӘНЕ функциялары. Олардың атқарар қызметін кесте түрінде немесе сәйкесті логикалық өрнек арқылы суреттеуге болады.
ЕМЕС функциясы-аргументіне қарсы мәнді шығаратын, бір аргументті функция , сондықтан бұл функция инверсия ( inversion-терістеу) деп те аталады.Оның аргументі Х деп белгіленген болса, онда бұл функция Ү=өрнегімен суреттеледі.

Х1

0
1
1
0

НЕМЕСЕ функциясы - аргументтерінің барлығы да 0 кезінде ғана 0 шығаратын , қалған жағдайда (яғни,аргументтерінің кем дегенде біреуінің мәні 1 болғанда) 1 шығаратын, бірнеше аргументті функция. Бұл функция дизьюнкция немесе логикалық қосу деп те атала береді. Оның логикалық өрнегі Х1Х0 түрінде суреттеледі.

Х1
Х0
Х1Х0
0
0
0
0
1
1
1
0
1
1
1
1

ЖӘНЕ функциясы-аргументтерінің барлығы да 1 кезінде ғана шығаратын, ал қалған жағдайда ( яғни, аргументтерінің кем дегенде біреуінің мәні 0 болғанда) 0 шығаратын бірнеше аргументті функция. Бұл функция конъюнкция немесе логикалық көбейту (logical multiplication) деп те атала береді. Оның логикалық өрнегі Х1Х0 түрінде суреттеледі.

Х1
Х0
Х1Х0
0
0
0
0
1
0
1
0
0
1
1
1

Суреттелген ЕМЕС, НЕМЕСЕ, ЖӘНЕ функциялары арқылы кез келген күрделі функцияны суреттелуге болады , сондықтан , олар логикалық функциялардың түп негіздік жинағын құрады.
Әмбебап функциялар. Қарастырылған үш функциядан басқа, әмбебап функциялар деп аталатын екі функция бар, олар НЕМЕСЕ-ЕМЕС және ЖӘНЕ-ЕМЕС функциялары. НЕМЕСЕ-ЕМЕС функциясы Пирс функциясы деп, ал ЖӘНЕ-ЕМЕС функциясы Шеффер функциясы деп те атала береді. Олардың сәйкесті логикалық өрнектері және түрінде суреттеледі, ал атқарар қызметі кестеде келтірілген.

Х1
Х0

0
0
1
1
0
1
0
1
1
0
0
1
1
1
0
0

Соңғы қарастырылған екі функциясының әрбіреуінің өзі-ақ түпнегіздік жинақ құрады, яғни олардың негізінде кез келген күрделі логикалық функция құруға болады.
Теңдік және теңсіздік функциялары. Ерекше қызметтерге пайдаланылатын тағы екі функцияны қарастыра кетелік , олар теңдік немесе арифметикалық қосу функциясы мен теңсіздік функциясы. Олардың сәйкесті логикалық өрнектері және түрінде суреттеледі, ал атқарар қызметі кестеде келтірілген.

Х1
Х0

0
0
0
1
0
1
1
0

II. Жалпы бөлім
2.1 Цифрлық қондырғылар

Цифрлық қондырғылардың схемаларын құру барысында алрды суреттеуші логикалық функцияларды әртүрлі мақсатқа сай түрлендіру қажет болады. Бұндай түрлендірімдер логика алгебрасының заңдары мен осы заңдардың жеке жағдайдарға тікелей пайдалануға ыңғайландырып шығарылған заңдылықтарының негізінде жүргізіледі.

Заңдар
Коммутативтік немесе алмастырылым заңы
Х1Х0=Х0Х1
Х1Х0=Х0Х1
Ассоциативтік немесе біріктірілім заңы
Х2(Х1Х0)=(Х2Х1)Х0
Х2(Х1Х0)=(Х2Х1)Х0
Дистрибутивтік немесе таратылым заңы
Х2Х1Х1Х0=Х1(Х2Х0)
Х2Х1Х1Х0=Х1(Х2Х0)
Морган заңы

Заңдылықтар
Х0=Х
Х0=0
Х1=1
Х1=Х
ХХ=Х
ХХ=Х
Х=1
Х=0
Х1Х1Х0=Х1
Х1(Х1Х0)=Х1
Х1Х0=Х1Х0
Х1(Х0)=Х1Х0

Бұл заңдар мен заңдылықтар-симметриялы, яғни олардың дизъюнкциялық және конъюнкциялық түрлері болады. Бұл заңдардың кейбірі дәстүрлі алгебрада қалыптасқан заңдар, сондықтан олардың дұрыстығы күмән тудырмайды , ал дәстүрлі алгебраға тән емес жаңа заңдар мен заңдылықтардың дұрыстығына көз жеткізу аргументтерінің орындарына олардың сйкестігі мәндерін койып тексеру арқылы жүзеге асырылады.
Күрделі функциялар. Күрделі цифрлық құрылғылардың жұмысы әрине, қарапайым функцияларды нақтылы тәртіппен біріктіру арқылы көрсетілген күрделі функциялармен суреттеледі. Олар да қарапайым функциялар сияқты кесте түрінде немесе сәйкесті логикалық өрнек арқылы суреттеледі. Құрылғының жұмысын сипаттаушы логикалық өрнек арқылы оны схемасы құрылады. Демек функция жазылымы күрделі болған сайын, оның схемасы да күрделі болады. Сондықтан , оларды мүмкіндігінше қарапайымдылау түрге келтіруге тырысу керек болады. Енді осы мәселелерді толығырақ қарастыруға кіріселік.
Цифрлық құрылғының жұмысы көптеген жағдайда кесте түрінде беріледі. Әрине , оның мәтін түріндегі түсіндірме арқылы ды берілуі мүмкін, бұндай жағдайда берілген түсіндірмені кесте түріндегі суреттемеге айналдыру керек болады.Сонымен , әңгімені кестеден басталық ал құрылғы қызметінің түсіндірме арқылы берілу жағдайы кейінірек қарастырылады. Кесте түрінде суреттелген функцияның логикалық өрнегін жазудың екі түрлі жолы бар:
oo Көбейтінділерін қосылымы түрінде, яғни алдымен ЖӘНЕ функцияларын пайдаланып , сосын олардың нәтижесін НЕМЕСЕ функциясымен біріктіру арқылы жазу;
oo Қосымдылардың көбейтілімі түрінде , яғни алдымен НЕМЕСЕ функцияларын пайдаланып, сосын олардың нәтижесін ЖӘНЕ функциясымен біріктіру арқылы жазу.
Кесте түрінде берілген үш аргументті функцияның айтылған тәсілмен жазылған логикалық өрнегі:

Х2
Х1
Х0
Ү
0
0
0
0
0
0
1
0
0
1
0
1
0
1
1
1
1
0
0
1
1
1
0
0
1
1
1
1

Бірінші тәсіл келесі тәртіппен жүзеге асырылады:
oo Функцияны 1 мәнін қабылдайтын аргумент жинақтарының логикалық көбейтінділері жазылады;
oo Алдыңғы айтылған логикалық көбейтінділерді жазу кезінде 1 әніндегі аргументтер тура түрінде алынады да, 0 мәніндегі аргуенттер теріс түрінде алынады
oo Жазылған конъюнктивті термндер логикалық қосу функциясы арқылы біріктіріледі.

2.2 Сандық коммутатор туралы түсінік

Сандық коммутатор - бұл қондырғының қосылу қабілеті бар:
a) Өзінің бірнеше ақпаратты кірістерін бір ғана шығысқа қоса алады;
ә) Өзінің бір-ақ ақпаратты кірісін бірнеше шығыстарға қоса алады;
б) Өзінің бірнеше ақпарат кірістерінің біреуін бірнеше шығыстарының біреуіне ғана қоса алады.
Бірнеше түрдегі коммутатор - мультиплексор , ал екінші түрінде- демультиплексор Коммутатор-бірнеше мультиплексорлрдан тұратын қондырғы.

Осы тақырып С коммутатор түрінің құрылу әрекеті мен жұмыс әрекетін оқып - үйренуге арналған. Кез-келген сандық коммутатор құрылымы екі каскадтан тұрады: бірінші каскад коммутатордың бірінші түріне жатады, ал екінші каскады коммутатордың екінші түріне жатады. Бірінші каскадтың шығысы екінші каскадтың кірісіне қосылып магистралды желіні туғызады. Коммутациялайтын микросұлбаны таңдаған кезде (мультиплексор және демультиплексор) мына көрсеткіштерге назар аудару керек: сапасы жақсы болу керек және тез әсер етуші және қуатты аз керек ететін микросұлбаның саны қалайда аз болуы керек.
Мысал:16 кірісті және 9 шығысты коммутатордың принципиалды электрлі сұлбасын құрастырамыз. Сұлбада №10 кіріске №8 шығысты қосу кезінде ақпараттың өтуі мен басқарушы (стробтаушы және адрестік) тізбектер қалай қосылғанына назар аудару керек.
1. Коммутатор құрылымында стробтаушы және адрестік кірістер көмегінсіз коммутаторлаушы элементтер жұмысын қарастырамыз. Керекті кірісті керекті шығысқа қосу кезінде элементтер түрі мен санын анықтауымыз керек.
Ескерту: Оқу мақсатында 4және 8 ақпараттық шығыстары бар коммутациялаушы элементтерді пайдаланумен шектелеміз.

А) Кіріс каскады 16 кірістің кез келгенін магистраль желіге қосуға қабілетті болу керек, сондықтан бұл жерде мультиплексор қолданылады. Бір мультиплексорлы микросұлба да берілген кіріс саны ақпараттық кіріс санынан асып тұрғандықтан кіріс каскадының сұлбасы бірнеше микросұлбадан құралады және мультиплексорлық тарауды құрайды , бұл жерде бір ярусты микросұлба шығыстары келесі ярусты микросұлбасының ақпаратты кірісіне жалғанады.

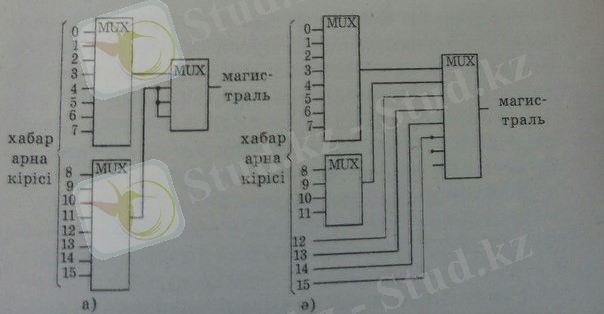

Осы жағдайда каскадты үлестіру екі тең мәнді тәсілмен құруға болатынына назар аудару қажет (2,1 а және 2,2 ә-схема) , әрқайсысында 8-1 және 4-1 микросұлба қолданылады.

2,1а-схема және 2,2 ә-схема

Ескерту: Микросұлбадағы қолданбай қалған кірістерді бос қалдыруға болмайды, оларды арнайы түрде бір жерге жалғау керек. Бос қалған аұпараттық кірістерді кез келген көрші тұрған кіріске қосуға болады. Немесе ортақ сымға құрылғғының корпусын қосуға болады. Қай тізбекке жалғанса да, жұмыстың дұрыс істеуіне әсер етпейді.
Б) Шығыс каскадының кез келгені 9 кірістің біреуіне магистралды желіні қосу қабілеті болу керек, сондықтан ол демультиплексордан тұрады. Берілген шығыс саны мультиплексордың бір микросұлба шығысынан көп болғандықтан, бұл каскадта бірнеше микросұлба қолданылуы мүмкін. Сондықтан оны демультиплексор тарауы деп атайды (1,3- схема). Бұл жерде де бір ярусты микросұлба шығысы келесі ярусты микросұлбаның ақпаратты кірістеріне жалғанады.

2,3-схема

Ескерту: Біз бірінші рет шығыстың бос қалған кезін көріп тұрмыз (осы жағдайда бірінші ярусты микросұлбаның екі шығысы қолданылмайды). Ескеру қажет: қолданылмаған шығыстарды бос қалдыруға болады.

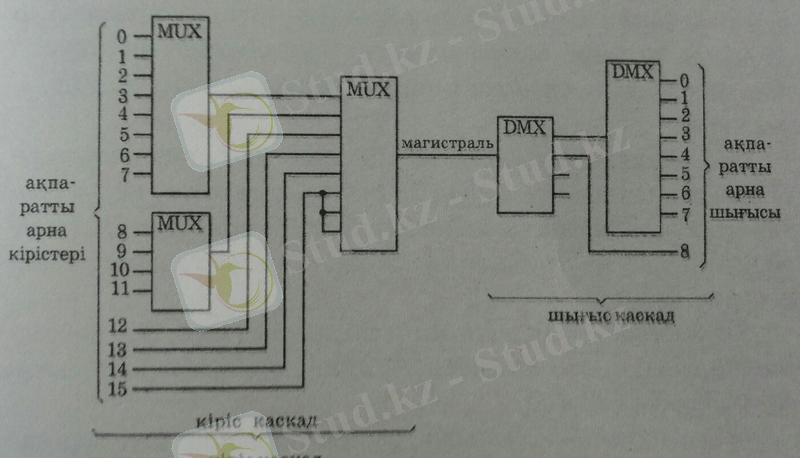

Кіріс каскадының шығысын , шығыс каскадының ақпараттық кірісімен жалғастырған кезде коммутатордың құрылымдық сұлбасын аламыз.

2.Микросұлбаны таңдаймыз.
Кіріс каскадында , құрамында 8-1 мультиплексоры бар бір КР1533КП7 микросұлбасы және 4-1 мультиплексоры бар КР1533КП2 микросұлбасы қолданылады.
Қолданылған микросұлбамыздың түрі КР1533 сериялы ТТЛШ құрылымды болғандықтан, шығыс каскадында демультиплексор орнына мультиплексор микросұлбасын қолдануға болмайды. Сондықтан бұл жерде дешифраторларды қолданамыз: 1-4 демультиплексор ретінде КР1533ИД4 микросұлбаның бір дешифраторын (бұл микросұлбада дешифратор екеу), ал 8-1 демультиплексоры ретінде КР1533ИД7 микросұлбасының дешифраторы қолданылады.
Ескерту: КР1533ИД4 микросұлбаның 2х4 дешифраторының орнына КР1533ИД14 микросұлбасының аналогті дешифраторын алуға болар еді. Бірақ бұл жағдайда ақпаратты ретінде бір ғана рұқсат ету 1G кірісін қолдану керек, сонда демультиплексордың стробтаушы кірісі болмайды.

III. Негізгі бөлім

3.1 Коммутатордың электірлі принципиалды сұлбасы

Сұлбаны құру алдында, шығыс каскадындағы әрбір дешифратордың қандай кірісі ақпаратты кіріс болатынын , ал қандай кірістері стробаушы және қандай кірістері адрестік кіріс болатынын анықтап алу керек, соның ішінде ең маңыздысы- ақпаратты кірісті таңдау.
Егер ақпарат коммутатордың кез келген кірісіне түсіп, тиісті шығысқа түзі өтетін болса, онда келесі варианттар қарастырылады:
-D4.1 микросұлбасының ақпарат кірісі ретінде - 1С инверсті рұқсат ету кірісі қолданылады, D5 микросұлбасында - инверсті рұқсат еті кірісі ретінде G2A немесе G2B , ал магистралі D3 микросұлбасының шығысына тура қосылады.
Сонда сигналдар коммутатор арқылы өтеді , олардың жұп саны бір рет терістеледі: №8 шығысында берілгенде D4.1 элемент шығысында және ақпараттық кірісінде екі рет; №0...7 шығыстарына берілгенде D5 микросұлбасының шығысында және ақпаратты кірісінде төрт рет. Сонымен сигналдар екілік терістеу заңы бойынша өзінің тура мәндерін сақтап қалады.
D4.1 элементінде ақпарат ретінде тура рұқсат ету 1G кірісін , ал D5 микросұлбасында инверсті рұқсат етуші G2B кірісін қолдануға болады, ал магистральды D3 микросұлбасының инверсті шығысына қосуға болады. Сонда сигналдар коммутатор арқылы өтеді, олардың жұп саны тағы да бір рет терістеледі: №8 шығысына берілгенде D4.1 элементінің шығысында және D3 микросұлбасының шығысында екі рет ; 0...7 шығыстарына берілгенде D5 микросұлбасының шығысында және ақпаратты кірісінде, D4.1 элемент шығысында , D3 микросұлба шығысында төрт рет. Сонымен сигналдар екілік терістеу заңы бойынша өзінің тура мәндерін сақтап қалады. Мұнда көрсететілген таңдалған ақпарат кірістері: D4.1 микросұлбасының С1 кірісі және D5 микросұлбасының G1,G2A кірістері стробтаушы ретінде екенін , ал D4.1 микросұлбасының А,В кірістері мен D5 микросұлбасының А,В,С-адрестік ретінде екенін анықтайды.
Оқушыларға өзіндік жұмыс ретінде ұсынылады: егер шығыстағы ақпаратты терістеу түрінде алу талап етілгенде, берілген коммутатор сұлбасының қандай варианттарды қолданылатынын табу.
Сұлбаны құрастыруда келесі қарапайым ережелерді қолдану қажет:
-ақпараттың коммутатор арқылы өту кезінде оның барлық ярустары жұмыс істеу керек, яғни барлық микросұлбалардың жұмыс істеуіне рұқсат берілуі керек. Сондықтан микросұлбаның барлық стробтаушы кірістерін ортақ бір тізбекке жалғастыру керек. Бірақ , бұл жерде ескеру керек, D5 микросұлбасында стробтаушы кіріс G1 (барлық қалғандарынан басқа) тура статикалық , сол себептен оны бөлек шығару керек;
- бір ярусты микросұлбаның адресті кірістерін басқару тізбектерін азайу үшін параллельді жалғайды.
Ескерту: Назар аударыңдар 2,1-суретте оң жағында сызылған адрестік кірістер, принципиалды сұлбаны құру ережесіне анықталған дәрежеде қайшыдық келтіреді. Бірақ сұлбаны құруда, нақты блоктар және платалар (кіріс немесе шығыс екеніне қарамай) микросұлбаның сол жағында немесе оң жағында орналасуы , фактілі клеммалардың орналасуына байланысты және арнайы стандартқа сәйкес сызылады.

4. Осы микросұлбаға байланысты элемент тізімін жазамыз.
Позиция шарты
Аталуы
Саны
Ескерту
D1
KP1533KП7
1

D2
KP1533KП2
2
1элем.қолданылмайды
D3
KP1533KП7
1

D4
KP1533KП4
1
1элем.қолданымайды
D5
KP1533KП7
1

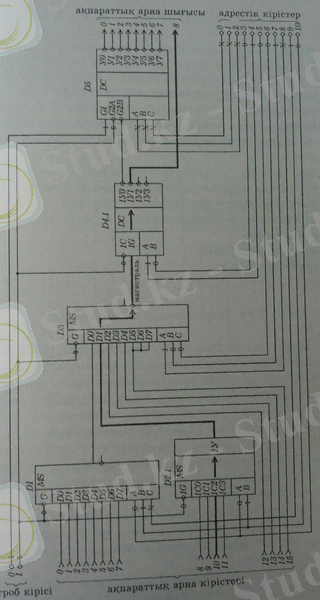

3,1-схема

5. Берілген жалғастырулар үшін коммутатор жұмысын талдаймыз.
Алдымен стробтаушы кіріске рұқсат етуші сигналды береміз; 1-№0 кірісінде,осы сигнал D5 микросұлбасының тура статикалық кірісіне келіп түседі; 0-№1 кірісінде, осы жерден сигнал барлық элементтердің инверсті статикалық кірістерінде барып ... жалғасы
