Ом Заңы.

Электр тізбектерін ом заңы принципіне сүене отырып есептеуге болады.
Бұл тәсілді былай түсіндіруге болады. Егер түзу сызықты электр
тізбектерінде бірнеше электр энергия көздерінің ЭҚК-тері берілген болса,
онда тармақтағы ток әрбір ЭҚК-інің осы тізбекте әсер еткендегі пайда болған
токтардың алгебралық қосындысына тең болады.

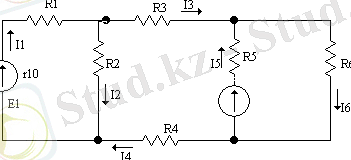

1-сурет. Тармақталған электр тізбегі

Есептеуді мына ретпен жүргіземіз:

а) Кезекпе-кезек тізбек ішінде тек бір-бірден ғана энергия көзі
қалдырып, ал басқа электр көздерін тізбектен шығарып тастап олардың тек
ішкі кедергілерін ғана қалдырады. Сонымен, 2 a, б-суреттегідей
әр энергия көзіне арналған есептеу схемасын алады.
б) Біртіндеп түрлендіре отырып, есептеу схемасындағы тізбектің толық
кедергісін табамыз және ОМ заңын пайдаланып әр тармақтардағы токтарды
есептейміз, немесе белгілі тәсілдердің біреуін пайдаланамыз.

в) Тармақтағы токты табу үшңн, беттестіру тәсілі арқылы, есептеу
схемасындағы токтарпдың бағытын еске ала отырып, олардың алгебралық
қосындысын табамыз. Ал бұл токтың бағытын ЭҚК-і бағыты арқылы оңай табуға
болады.

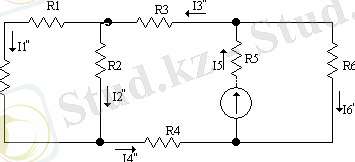

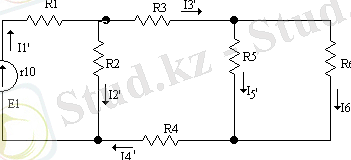

2 а,б-суреттен мынаны жазуға болады:

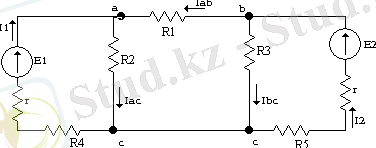

2-сурет. Тармақталған электр схемалары

Ом заңы тәсілімен есептеу кезінде, кедергіде бөлініп шығатын қуатты,
құрастырушы токтардың қуаттарының қосындысымен есептеуге болмайды. Себебі
қуат дегеніміз- токтың екінші дәрежелі функциясы, яғни . Мұны,
түсіндіру үшін бір мысал қарастырайық. Қандай да бір кедергіден бір бағытта
екі құраушы ток және өтетін болса, онда осы кедергіде бөлініп
шығатын қуат мынаған тең болар еді.

,

ал бұл қуат құраушы токтар арқылы бөлініп шыққан қуаттардың қосындысына тең
емес

Ом заңы принциптері түзу сызықты теңдеулердің жалпы қасиеттерінің
салдарынан шығады, сондықтан бір-бірімен түзу сызықты тәуелділікте болатын
кез келген физикалық шамаларға пайдалануға болады.

Электр тізбектерінде берілген ЭҚК-і және кедергі арқылы тек токты ғана
тауып қоймай, берілген кедергімен табылған ток арқылы ... жалғасы
