Жылуөнімділігі 400 гдж жылжымалы бугенераторының конструкциясын жетілдіру
Кіріспе
1 Техникалық бөлім
1.1 Жылжымалы және стационарлы бу генераторлары
1.1.1 Бу генераторы қондырғыларының конструкциялары
1.1.2 Бір білікті және екі білікті автотіркемедегі ЖБҚ
1.1.3 Стационарлы бу генератор қондырғылары конструкциясы
1.2 ЖБҚ түпнұсқасын таңдау
1.2.1 Қондырғының жұмыс жасау тәртібі
1.2.2 Түпнұсқа конструкциясын талдау
1.3 Таңдалынып алынған түпнұсқаны жаңа әдістерді арқылы құрастыру
1.3.1 Бу қазаны
2 Есептеу және арнайы бөлімі
2.1 Жылуалмастырғыштың есебі
2.1.1 Жылуалмастырғышта температуралары
2.2 Жабдықтың негізгі элементтерінің беріктік есебі
2.2.1 Екіжақты ұяшықтар аспабын есептеу
2.2.2 Құралдардың эллиптикалық түптерін есептеу
2.2.3 Тесіктерді бекітуді есептеу
2.2.4 Тiректердi есептеу
2.2.5 Шетжақтаулы қосылыстардың бұрандаларын есептеу
2.3 Жылуалмастырғышты есептеу
2.3.1 Қаптамалардағы екіжақты ұяшықтарды есептеу
2.3.2 Құбыр торларын есептеу
2.3.3 Құралдардың ершікті тіректерін есептеу
2.4 Стандартталған қосалқы жабдықты есептеу және таңдау
2.4.1 Сорапты таңдау
2.5 Бу генераторы есептеулері
2.5.1 Бу қазанының жылулық есептеуі
2.5.2 Бу қазанының бөлшектерiн берiктікке есептеу
2.6 Бүріккішті есептеу
2.7 Арнайы бөлімше
2.7.1 Патенттік шолу
2.7.2 Қондырғылардың конструкцияларын жақсарту
2.7.3 Модернизация
3 Қауіпсіздік және еңбек қорғау
3.1 Қауіпті және зиянды өндірістік факторлар сараптамасы
3.2 Ұйымдастыру іс.шаралары
3.3 Техникалық іс.шаралар
3.3.1 Электрқауіпсіздігін қамтамасыз ету
3.4 Санитарлы.гигеналық іс.шаралар
3.4.1 Метеорологиялық шарттарды қамтамасыз ету
3.4.2 Шу деңгейін есептеу
3.5 Өртке қарсы іс.шаралар
4 Қоршаған ортаны қорғау
4.1 Биоаймақ компоненттеріне мұнай.газ кәсіпшілігінің салдарынан болатын әсерді талдау
4.1.1 Атмосфераға әсері
4.1.2 Гидросфераға әсері
4.1.3 Литосфераға әсері
4.2 Ұйымдастыру шаралары
4.3 Қоршаған ортаны сақтаудағы инженерлі және табиғатты қорғау шаралары
4.3.1 Атмосфераны қорғау
4.3.2 Гидросфераны сақтау
4.3.3 Литосфераны қорғау
5 Экономикалық бөлім
5.1 Өндірістік экономикалық тиімділік көрсеткіштері
5.2 Майлау материалдарына кететін шығындар
5.3 Амортизацияны есептеу
5.4 Жөндеуге кететін шығындар
5.5 Көмекші материалдарға кететін шығындар
5.6 Электр энергиясына кететін шығындар
5.6.1 Желіден жұмсалатын қуат
5.7 Электр энергиясының бағасы
5.8 Жылдық экономикалық тиімділікті жинақтау
Қорытынды
Пайдаланылған әдебиеттер тізімі
Сипат тізім
1 Техникалық бөлім
1.1 Жылжымалы және стационарлы бу генераторлары
1.1.1 Бу генераторы қондырғыларының конструкциялары
1.1.2 Бір білікті және екі білікті автотіркемедегі ЖБҚ
1.1.3 Стационарлы бу генератор қондырғылары конструкциясы
1.2 ЖБҚ түпнұсқасын таңдау
1.2.1 Қондырғының жұмыс жасау тәртібі
1.2.2 Түпнұсқа конструкциясын талдау
1.3 Таңдалынып алынған түпнұсқаны жаңа әдістерді арқылы құрастыру
1.3.1 Бу қазаны
2 Есептеу және арнайы бөлімі
2.1 Жылуалмастырғыштың есебі
2.1.1 Жылуалмастырғышта температуралары
2.2 Жабдықтың негізгі элементтерінің беріктік есебі
2.2.1 Екіжақты ұяшықтар аспабын есептеу
2.2.2 Құралдардың эллиптикалық түптерін есептеу
2.2.3 Тесіктерді бекітуді есептеу
2.2.4 Тiректердi есептеу
2.2.5 Шетжақтаулы қосылыстардың бұрандаларын есептеу
2.3 Жылуалмастырғышты есептеу
2.3.1 Қаптамалардағы екіжақты ұяшықтарды есептеу
2.3.2 Құбыр торларын есептеу
2.3.3 Құралдардың ершікті тіректерін есептеу
2.4 Стандартталған қосалқы жабдықты есептеу және таңдау
2.4.1 Сорапты таңдау
2.5 Бу генераторы есептеулері
2.5.1 Бу қазанының жылулық есептеуі
2.5.2 Бу қазанының бөлшектерiн берiктікке есептеу
2.6 Бүріккішті есептеу
2.7 Арнайы бөлімше
2.7.1 Патенттік шолу
2.7.2 Қондырғылардың конструкцияларын жақсарту
2.7.3 Модернизация
3 Қауіпсіздік және еңбек қорғау
3.1 Қауіпті және зиянды өндірістік факторлар сараптамасы
3.2 Ұйымдастыру іс.шаралары
3.3 Техникалық іс.шаралар
3.3.1 Электрқауіпсіздігін қамтамасыз ету
3.4 Санитарлы.гигеналық іс.шаралар
3.4.1 Метеорологиялық шарттарды қамтамасыз ету
3.4.2 Шу деңгейін есептеу
3.5 Өртке қарсы іс.шаралар
4 Қоршаған ортаны қорғау
4.1 Биоаймақ компоненттеріне мұнай.газ кәсіпшілігінің салдарынан болатын әсерді талдау
4.1.1 Атмосфераға әсері
4.1.2 Гидросфераға әсері
4.1.3 Литосфераға әсері
4.2 Ұйымдастыру шаралары
4.3 Қоршаған ортаны сақтаудағы инженерлі және табиғатты қорғау шаралары
4.3.1 Атмосфераны қорғау
4.3.2 Гидросфераны сақтау
4.3.3 Литосфераны қорғау
5 Экономикалық бөлім
5.1 Өндірістік экономикалық тиімділік көрсеткіштері
5.2 Майлау материалдарына кететін шығындар
5.3 Амортизацияны есептеу
5.4 Жөндеуге кететін шығындар
5.5 Көмекші материалдарға кететін шығындар
5.6 Электр энергиясына кететін шығындар
5.6.1 Желіден жұмсалатын қуат
5.7 Электр энергиясының бағасы
5.8 Жылдық экономикалық тиімділікті жинақтау
Қорытынды
Пайдаланылған әдебиеттер тізімі
Сипат тізім
Қазіргі уақытта әлемдік экономиканың мұнай-газ секторында машина жасау саласының қарқынды дамуы жүруде. Бұл мұнай-газ шикізатын үлкен көлемде өңдіру қажеттілігімен қамтамасыз етілген.
Жаңа заман ЖБҚ-ның жаңа моделін әзірлеудің алғышарттары: біріншіден, мұнай-газ өнеркәсібінің күннен-күнге артып келе жатқан талаптарын, яғни мұнай өндірудің жаңа технологияларының және қолда бар ұңғымалар қыртысының, соның ішінде гидротермоирозионды бұрғылаудың мұнай қайтарымдылығын арттыру, мұнай құбырларындағы парафиндік және өзге де қалдықтарды өңдеу және жоюды қанағаттандыруға қабілетті қондырғы моделін жасап шығару қажеттігі; екіншіден, қыртыстың сулануының артуына байланысты мұнай өңдіруге кететін экономикалық шығындардың өсуі болды.
Көпшілік кен орнындарда мұнай құбырларын булау, ұңғымаларды және айнала орнатылған колонналарды жылыту, мұнайлы және сулы қабаттарға жылу жіберу бойынша жүргізілген тәжірибелік жұмыстар, сондай-ақ, отандық және шетелдік мұнай өндіруші компаниялардың мұнай және газ өндірудің жаңа озық әдістерін дамыту бойынша жүргізген тәжірибе және талдау жұмыстары нәтижесінде барлық талаптарға сай қондырғы жасап шығаруды қамтамасыз ету үшін бір қатар есептеулер жүргізілді.
Экономикалық және тактико-техникалық шешімдердің үйлесімі басты міндет ретінде қойылды. Қондырғы барынша автоматтандырылған, оңтайлы, салыстырмалы түрде арзан, пайдалануда қарапайым, сенімді және бір қатар жүктемелік сипатқа ие болуы тиіс.
Ескі бу генераторының параметрлерін есептеу барысында, оның орнына өндіріске орнатып қою мезетінде барлық техникалық және экономикалық талаптарға сай жаңа оттық құрылғы және қауіпсіздік аспабы үйлесімін қамтитын комплексті пайдалану әлдеқайда орынды деген қорытынды шығады.
Жоғарыда аталған мәселелерге орай, менің дипломдық жұмысымда өндірістің түрлі салаларында техникалық қажеттіліктер үшін алдағы пайдалану мақсатында бу өндіретін жылжымалы бу генераторы қондырғысын жетілдіру қарастырылған.
Дипломдық жобаның мақсаты жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру, ұңғыманы депарафинизациялаудағы экономикалық тиімділіктер мен мүмкіндіктерін арттыру жолындағы қондырғының құрылысын жетілдіру болып
табылады.
Жаңа заман ЖБҚ-ның жаңа моделін әзірлеудің алғышарттары: біріншіден, мұнай-газ өнеркәсібінің күннен-күнге артып келе жатқан талаптарын, яғни мұнай өндірудің жаңа технологияларының және қолда бар ұңғымалар қыртысының, соның ішінде гидротермоирозионды бұрғылаудың мұнай қайтарымдылығын арттыру, мұнай құбырларындағы парафиндік және өзге де қалдықтарды өңдеу және жоюды қанағаттандыруға қабілетті қондырғы моделін жасап шығару қажеттігі; екіншіден, қыртыстың сулануының артуына байланысты мұнай өңдіруге кететін экономикалық шығындардың өсуі болды.
Көпшілік кен орнындарда мұнай құбырларын булау, ұңғымаларды және айнала орнатылған колонналарды жылыту, мұнайлы және сулы қабаттарға жылу жіберу бойынша жүргізілген тәжірибелік жұмыстар, сондай-ақ, отандық және шетелдік мұнай өндіруші компаниялардың мұнай және газ өндірудің жаңа озық әдістерін дамыту бойынша жүргізген тәжірибе және талдау жұмыстары нәтижесінде барлық талаптарға сай қондырғы жасап шығаруды қамтамасыз ету үшін бір қатар есептеулер жүргізілді.
Экономикалық және тактико-техникалық шешімдердің үйлесімі басты міндет ретінде қойылды. Қондырғы барынша автоматтандырылған, оңтайлы, салыстырмалы түрде арзан, пайдалануда қарапайым, сенімді және бір қатар жүктемелік сипатқа ие болуы тиіс.
Ескі бу генераторының параметрлерін есептеу барысында, оның орнына өндіріске орнатып қою мезетінде барлық техникалық және экономикалық талаптарға сай жаңа оттық құрылғы және қауіпсіздік аспабы үйлесімін қамтитын комплексті пайдалану әлдеқайда орынды деген қорытынды шығады.
Жоғарыда аталған мәселелерге орай, менің дипломдық жұмысымда өндірістің түрлі салаларында техникалық қажеттіліктер үшін алдағы пайдалану мақсатында бу өндіретін жылжымалы бу генераторы қондырғысын жетілдіру қарастырылған.
Дипломдық жобаның мақсаты жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру, ұңғыманы депарафинизациялаудағы экономикалық тиімділіктер мен мүмкіндіктерін арттыру жолындағы қондырғының құрылысын жетілдіру болып
табылады.
1. Бухаленко Е.И., Абдуллаев Ю.Г. Монтаж, обслуживание и ремонт нефтепромыслового оборудования. – М.: Недра, 1985.
2. Кириллов П.Л., Юрьев Ю.С., Бобков В.П. Справочник по теплогидравлическим расчетам: (Теплообменники, парогенераторы). Под общ. ред. П.Л. Кириллова. – М.: Энергоатомиздат, 1990.
3. Г.В. Молчанов, А.Г. Молчанов Машины и оборудование для добычи нефти и газа. – М.: Недра, 1984.
4. Ковалев А.П., Н.С. Лелеев, Т.В. Виленский; Под общ. ред. А.П. Ковалева. – М.: Энергоатомиздат, 1985.
5. Бухаленко В.Е., Бухаленко Е.И. Оборудование и инструмент для ремонта скважин. – М.: Недра, 1991.
6. Егоров В.И. Экономика нефтегазодобывающей промышленности. – М.: Недра, 1970.
7. Правила устройства и безопасности эксплуатация паровых водогрейных котлов. – М.: Недра, 1974.
8. Е.И. Бухаленко, М.М. Жданов Оборудование для термической депарафикации. – М.: Недра, 1980.
9. Тулеев К.Т. Термодинамика, теплопередача и теплосиловые установки. Алма-Ата 1990 г.
10. Закон Республики Казахстан от 28 июня 1995 года № 2350 “О нефти”.
11. Н.Б. Утепов, А.В. Катаван, В.Г. Колесников Правили безопасности в нефтяной и газовой промышленности Республики Казахстан.- Актюбинск, 1995.
12. М.Ф. Пранулис Техника безопасности на нефтезаводах. – М. 1988.
13. Өрт қауіпсіздігі туралы Қазақстан Республикасының 1996 жылғы 22 қарашадағы № 48-1 Заңы.
14. Қазақстан Республикасының қоршаған ортаны қорғау саласындағы
Орталық атқарушы орган лауазымды тұлғаларының қоршаған ортаны
қорғауда мемлекеттік бақылауды жүзеге асыруы жөніндегі
НҰСҚАУЛЫҚ. 24 маусым 2003 ж. № 144-п бұйырығымен бекітілген.
15. № 106980 авторлық куәлігіне сәйкес бүріккіш РФ патенті.
16. № 2232287 авторлық куәлігіне сәйкес бүріккіш РФ патенті.
17. № 160147 авторлық куәлігіне сәйкес бүріккіш РФ патенті.
18. РМК СТ 38944976-09-2012 «Мәтіндік және сызбалық материалдардың құрылуына, рәсімделуіне және мазмұнына қойылатын жалпы талаптар».
19. Панов Г. Е. «Охрана окружающей среды на предприятиях нефтяной и газовой промышленности» 2000.
20. Сулейменов М.М. «Охрана труда нефтяной промышленности». М.: Недра, 1980г.
21. www.twirpx.com
22. www.vmasshtabe.ru
2. Кириллов П.Л., Юрьев Ю.С., Бобков В.П. Справочник по теплогидравлическим расчетам: (Теплообменники, парогенераторы). Под общ. ред. П.Л. Кириллова. – М.: Энергоатомиздат, 1990.
3. Г.В. Молчанов, А.Г. Молчанов Машины и оборудование для добычи нефти и газа. – М.: Недра, 1984.
4. Ковалев А.П., Н.С. Лелеев, Т.В. Виленский; Под общ. ред. А.П. Ковалева. – М.: Энергоатомиздат, 1985.
5. Бухаленко В.Е., Бухаленко Е.И. Оборудование и инструмент для ремонта скважин. – М.: Недра, 1991.
6. Егоров В.И. Экономика нефтегазодобывающей промышленности. – М.: Недра, 1970.
7. Правила устройства и безопасности эксплуатация паровых водогрейных котлов. – М.: Недра, 1974.
8. Е.И. Бухаленко, М.М. Жданов Оборудование для термической депарафикации. – М.: Недра, 1980.
9. Тулеев К.Т. Термодинамика, теплопередача и теплосиловые установки. Алма-Ата 1990 г.
10. Закон Республики Казахстан от 28 июня 1995 года № 2350 “О нефти”.
11. Н.Б. Утепов, А.В. Катаван, В.Г. Колесников Правили безопасности в нефтяной и газовой промышленности Республики Казахстан.- Актюбинск, 1995.
12. М.Ф. Пранулис Техника безопасности на нефтезаводах. – М. 1988.
13. Өрт қауіпсіздігі туралы Қазақстан Республикасының 1996 жылғы 22 қарашадағы № 48-1 Заңы.
14. Қазақстан Республикасының қоршаған ортаны қорғау саласындағы
Орталық атқарушы орган лауазымды тұлғаларының қоршаған ортаны
қорғауда мемлекеттік бақылауды жүзеге асыруы жөніндегі
НҰСҚАУЛЫҚ. 24 маусым 2003 ж. № 144-п бұйырығымен бекітілген.
15. № 106980 авторлық куәлігіне сәйкес бүріккіш РФ патенті.
16. № 2232287 авторлық куәлігіне сәйкес бүріккіш РФ патенті.
17. № 160147 авторлық куәлігіне сәйкес бүріккіш РФ патенті.
18. РМК СТ 38944976-09-2012 «Мәтіндік және сызбалық материалдардың құрылуына, рәсімделуіне және мазмұнына қойылатын жалпы талаптар».
19. Панов Г. Е. «Охрана окружающей среды на предприятиях нефтяной и газовой промышленности» 2000.
20. Сулейменов М.М. «Охрана труда нефтяной промышленности». М.: Недра, 1980г.
21. www.twirpx.com
22. www.vmasshtabe.ru
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық теxникалық университеті
Ө.А.Байқоңыров атындағы тау-кен және металлургия институты
Мұнай және газ кәсіпшілігінің машиналары мен жабдықтары кафедрасы
Жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру
Дипломдық жобаға
ТҮСІНІКТЕМЕЛІК ЖАЗБА
5В072400 - Мұнай және газ өндірісінің технологиялық машиналары мен жабдықтары мамандығы
Алматы 201
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық университеті
Ө.А.Байқоңыров атындағы тау-кен және металлургия институты
Мұнай және газ кәсіпшілігінің машиналары мен жабдықтары кафедрасы
ҚОРҒАУҒА ЖІБЕРІЛДІ
Кафедра меңгерушісі
техн. ғыл. канд., профессор
_______
_______________201 ж.
Дипломдық жобаға
ТҮСІНІКТЕМЕЛІК ЖАЗБА
Тақырыбы Жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру
5В072400 - Мұнай және газ өндірісінің технологиялық машиналары мен жабдықтары
Орындаған
Пікір беруші Ғылыми жетекші
Техн.ғыл.канд.,доцент phD докторы
__________________ _______.
___ ____________201 ж. ___ ___________201 ж.
Алматы 201
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық теxникалық университеті
Ө.А.Байқоңыров атындағы тау-кен және металлургия институты
Мұнай және газ кәсіпшілігінің машиналары мен жабдықтары кафедрасы
5В072400 - Мұнай және газ өндірісінің технологиялық машиналары мен жабдықтары
БЕКІТЕМІН
Кафедра меңгерушісі
теxн. ғыл. канд.,профессор
_______
__________ 201 ж.
Дипломдық жоба орындауға
ТАПСЫРМА
Білім алушы:
Тақырыбы: Жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру.
Университет ректорының "23" желтоқсан 201 ж. № 602-п бұйрығымен бекітілген.
Аяқталған жобаны тапсыру мерзімі 14 мамыр 201 ж.
Дипломдық жобаның бастапқы берілістері Жылуөнімділігі 400 гДж
Дипломдық жобада қарастырылатын мәселелер тізімі:
а) Техникалық бөлімі: жылжымалы бу генераторы қондырғысын талдау, түпнұсқа таңдау жүргізілді;
б)Есептеу бөлімі және арнайы бөлім: негізгі элементтерінің параметрлері есептелінді, патенттік ізденістер жүргізілді;
в) Қауіпсіздік және еңбек қорғау бөлімі: қауіпсіздік шаралары және еңбек қорғау мәселелері қарастырылды;
г) Экология және қоршаған ортаны қорғау бөлімі: ЖБҚ кезінде болатын қоршаған ортаның ластануы талданды;
д) Экономикалық бөлімі: жобаланатын ЖБҚ-ның экономикалық, пайдалану тиімділіктері салыстырылды.
Ұсынылатын негізгі әдебиет:
1. Бухаленко Е.И., Абдуллаев Ю.Г. Монтаж, обслуживание и ремонт нефтепромыслового оборудования. - М.: Недра, 1985.
2. Кириллов П.Л., Юрьев Ю.С., Бобков В.П. Справочник по теплогидравлическим расчетам: (Теплообменники, парогенераторы). Под общ. ред. П.Л. Кириллова. - М.: Энергоатомиздат, 1990. 22
Дипломдық жобаны даярлау
Кестесі
Бөлім атаулары, дайындалатын сұрақтардың тізімі
Ғылыми жетекшіге, кеңесшілерге өткізу мерзімі
Ескерту
Техникалық бөлім
20.02.2015
Есептік және
арнайы бөлім
10.03.2015
Қауіпсіздік және еңбек қорғау
01.04.2015
Қоршаған ортаны қорғау
05.04.2015
Экономикалық бөлім
15.04.2015
Дипломдық жобаның және оған қатысты диплом жобасының бөлімдерінің кеңесшілерінің және қалып бақылаушының
қолтаңбалары
Бөлімдер атауы
Ғылыми жетекші, кеңесшілер
(аты-жөні, тегі, ғылыми дәрежесі, атағы)
Қолтаңба қойылған мерзімі
Қолы
Қауіпсіздік және еңбек қорғау
аға оқытушы
Қоршаған ортаны қорғау
PhD докторы
Экономикалық бөлім
аға оқытушы
Қалып бақылаушы
Техн.ғыл.канд.,доцент
Ғылыми жетекшісі _____________________________.
(қолы)
Тапсырманы орындауға білім алушы______________. алды
(қолы)
Күні 23 желтоқсан 201 ж.
МАЗМҰНЫ
Кіріспе
10
1
Техникалық бөлім
11
1.1
Жылжымалы және стационарлы бу генераторлары
11
1.1.1
Бу генераторы қондырғыларының конструкциялары
11
1.1.2
Бір білікті және екі білікті автотіркемедегі ЖБҚ
16
1.1.3
Стационарлы бу генератор қондырғылары конструкциясы
19
1.2
ЖБҚ түпнұсқасын таңдау
21
1.2.1
Қондырғының жұмыс жасау тәртібі
22
1.2.2
Түпнұсқа конструкциясын талдау
23
1.3
Таңдалынып алынған түпнұсқаны жаңа әдістерді арқылы құрастыру
26
1.3.1
Бу қазаны
27
2
Есептеу және арнайы бөлімі
29
2.1
Жылуалмастырғыштың есебі
29
2.1.1
Жылуалмастырғышта температуралары
29
2.2
Жабдықтың негізгі элементтерінің беріктік есебі
31
2.2.1
Екіжақты ұяшықтар аспабын есептеу
32
2.2.2
Құралдардың эллиптикалық түптерін есептеу
36
2.2.3
Тесіктерді бекітуді есептеу
37
2.2.4
Тiректердi есептеу
38
2.2.5
Шетжақтаулы қосылыстардың бұрандаларын есептеу
42
2.3
Жылуалмастырғышты есептеу
46
2.3.1
Қаптамалардағы екіжақты ұяшықтарды есептеу
46
2.3.2
Құбыр торларын есептеу
47
2.3.3
Құралдардың ершікті тіректерін есептеу
48
2.4
Стандартталған қосалқы жабдықты есептеу және таңдау
53
2.4.1
Сорапты таңдау
53
2.5
Бу генераторы есептеулері
55
2.5.1
Бу қазанының жылулық есептеуі
56
2.5.2
Бу қазанының бөлшектерiн берiктікке есептеу
61
2.6
Бүріккішті есептеу
63
2.7
Арнайы бөлімше
63
2.7.1
Патенттік шолу
63
2.7.2
Қондырғылардың конструкцияларын жақсарту
67
2.7.3
Модернизация
67
3
Қауіпсіздік және еңбек қорғау
70
3.1
Қауіпті және зиянды өндірістік факторлар сараптамасы
70
3.2
Ұйымдастыру іс-шаралары
73
3.3
Техникалық іс-шаралар
73
3.3.1
Электрқауіпсіздігін қамтамасыз ету
74
3.4
Санитарлы-гигеналық іс-шаралар
75
3.4.1
Метеорологиялық шарттарды қамтамасыз ету
75
3.4.2
Шу деңгейін есептеу
76
3.5
Өртке қарсы іс-шаралар
77
4
Қоршаған ортаны қорғау
78
4.1
Биоаймақ компоненттеріне мұнай-газ кәсіпшілігінің салдарынан болатын әсерді талдау
78
4.1.1
Атмосфераға әсері
79
4.1.2
Гидросфераға әсері
80
4.1.3
Литосфераға әсері
80
4.2
Ұйымдастыру шаралары
81
4.3
Қоршаған ортаны сақтаудағы инженерлі және табиғатты қорғау шаралары
82
4.3.1
Атмосфераны қорғау
82
4.3.2
Гидросфераны сақтау
83
4.3.3
Литосфераны қорғау
84
5
Экономикалық бөлім
85
5.1
Өндірістік экономикалық тиімділік көрсеткіштері
85
5.2
Майлау материалдарына кететін шығындар
85
5.3
Амортизацияны есептеу
86
5.4
Жөндеуге кететін шығындар
87
5.5
Көмекші материалдарға кететін шығындар
87
5.6
Электр энергиясына кететін шығындар
87
5.6.1
Желіден жұмсалатын қуат
87
5.7
Электр энергиясының бағасы
88
5.8
Жылдық экономикалық тиімділікті жинақтау
88
Қорытынды
90
Пайдаланылған әдебиеттер тізімі
91
Сипат тізім
92
АҢДАТПА
Дипломдық жобада жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру ұсынылған.
Жобаның мақсаты - қолданып жүрген жылжымалы бу генераторының кемшіліктерін ескере отырып пайдалану және экономикалық тұрғыдан тиімді жаңа жылжымалы бу генераторының конструкциясын жетілдіру.
Патенттік-ақпараттық анализ негізінде жылжымалы бу генераторының сенімділігі мен түп нұсқаны таңдау негізделген және конструкциясын жетілдірудің маңызды бағыттары анықталған.
Сонымен бірге техникалық қауіпсіздік, қоршаған ортаны қорғау мәселелері қарастырылған.
Ұсынылған агрегаттың конструкциясының тиімділігі технико-экономикалық есептермен дәлелденген.
Дипломдық жобаның түсініктемелік жазбасы 5 бөлімнен, сызба бөлімі
6 парақ А1 форматында жасалған сызбалардан және сипаттізімдерден тұрады.
АННОТАЦИЯ
Дипломная работа посвящена совершенствованию конструкции передвижной парогенетаторной установки теплопроизводительностью 400 гДж.
Цель проекта - учитывая недостатки используемого передвижного парогенератора, усовершенствовать конструкцию нового передвижного парогенератора, который будет эффективным с эксплуатационной и экономической точки зрения.
На основании патентно-информационного анализа обоснована надежность парогенератора и выбор прототипа и определены важные направления совершенствования его конструкции.
Также рассмотрены вопросы технической безопасности, защиты окружающей среды.
Эффективность конструкции предложенного агрегата доказана технико-экономическими расчетами.
Пояснительная записка дипломного проекта состоит из 5 частей, чертежная часть состоит из 6 чертежей выполненных на листах формата А1 и спецификации.
ABSTRACT
Thesis is devoted to improving the design of a mobile installation, heating parogenetatornoy 400 GJ.
The aim of the project - given the shortcomings of used mobile steam generator, improve the design of a new mobile steam generator, which will be effective from an operational and economic point of view.
On the basis of patent information analysis proved the reliability of the steam generator and the choice of the prototype and identifies important ways of improving its design.
Also consider the technical safety and environmental protection.
The effectiveness of the proposed design of the unit proved technical and economic calculations.
Explanatory note graduation project consists of 5 parts, drawing part consists of 6 drawings made on sheets of A1 size and specification.
КІРІСПЕ
Қазіргі уақытта әлемдік экономиканың мұнай-газ секторында машина жасау саласының қарқынды дамуы жүруде. Бұл мұнай-газ шикізатын үлкен көлемде өңдіру қажеттілігімен қамтамасыз етілген.
Жаңа заман ЖБҚ-ның жаңа моделін әзірлеудің алғышарттары: біріншіден, мұнай-газ өнеркәсібінің күннен-күнге артып келе жатқан талаптарын, яғни мұнай өндірудің жаңа технологияларының және қолда бар ұңғымалар қыртысының, соның ішінде гидротермоирозионды бұрғылаудың мұнай қайтарымдылығын арттыру, мұнай құбырларындағы парафиндік және өзге де қалдықтарды өңдеу және жоюды қанағаттандыруға қабілетті қондырғы моделін жасап шығару қажеттігі; екіншіден, қыртыстың сулануының артуына байланысты мұнай өңдіруге кететін экономикалық шығындардың өсуі болды.
Көпшілік кен орнындарда мұнай құбырларын булау, ұңғымаларды және айнала орнатылған колонналарды жылыту, мұнайлы және сулы қабаттарға жылу жіберу бойынша жүргізілген тәжірибелік жұмыстар, сондай-ақ, отандық және шетелдік мұнай өндіруші компаниялардың мұнай және газ өндірудің жаңа озық әдістерін дамыту бойынша жүргізген тәжірибе және талдау жұмыстары нәтижесінде барлық талаптарға сай қондырғы жасап шығаруды қамтамасыз ету үшін бір қатар есептеулер жүргізілді.
Экономикалық және тактико-техникалық шешімдердің үйлесімі басты міндет ретінде қойылды. Қондырғы барынша автоматтандырылған, оңтайлы, салыстырмалы түрде арзан, пайдалануда қарапайым, сенімді және бір қатар жүктемелік сипатқа ие болуы тиіс.
Ескі бу генераторының параметрлерін есептеу барысында, оның орнына өндіріске орнатып қою мезетінде барлық техникалық және экономикалық талаптарға сай жаңа оттық құрылғы және қауіпсіздік аспабы үйлесімін қамтитын комплексті пайдалану әлдеқайда орынды деген қорытынды шығады.
Жоғарыда аталған мәселелерге орай, менің дипломдық жұмысымда өндірістің түрлі салаларында техникалық қажеттіліктер үшін алдағы пайдалану мақсатында бу өндіретін жылжымалы бу генераторы қондырғысын жетілдіру қарастырылған.
Дипломдық жобаның мақсаты жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру, ұңғыманы депарафинизациялаудағы экономикалық тиімділіктер мен мүмкіндіктерін арттыру жолындағы қондырғының құрылысын жетілдіру болып
табылады.
1 Техникалық бөлім
1.1. Жылжымалы және стационарлы бу генераторлары
Бу генераторы қондырғысы - бұл жылу энергиясын қолдана отырып, берілген параметрлерге сай су буын алу үшін қызмет атқаратын агрегаттар мен түйіндер жиынтығы.
Бу генераторы қондырғысының үш түрі өндіріледі:
oo жылжымалы (ЖБҚ - жылжымалы бу генераторы қондырғылары, автокөлік негізінде);
oo трейлер базасында (тіркемелерде);
oo стационарлы (СБҚ - стационарлы бу генераторы қондырғысы).
Бу генераторы қондырғыларының аталған үш түріне мысал ретінде келесідей үлгілер схемаларын көрсетуге болады.
1.1.1 Бу генераторы қондырғыларының конструкциялары

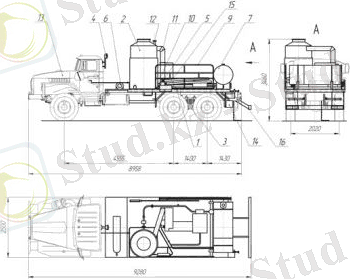

Көп атқарымдық жылжымалы кәсіптік бу қондырғысы ЖБҚА (1.1-сурет).
1 - Платформа; 2 - Қыздырғыш; 3 - Мұнай құбырлары; 4 - Электржабдықтар КИП и А; 5 - Трансмиссиясы; 6 - Инерттік газды енгізу ; 7 - Отын жұйесі ; 8 - ДЗК; 9 - Қоршау және баспалдақ; 10 - Қосымша құбырлар ; 11 - ауақұбырлары;12 - Выхлоп жұйесі; 13 - Автомобиль шассіы; 14 - Ағу-тамуларды жинау жұйесі ; 15 - Насос ПТ-50 және 3ПН-32; 16 - ЗЗУ.
1.1-сурет- АДПМ ның схемасы
Мұнай ұңғымаларын, жер үсті және жер асты жабдықтарын жоғары қысымды (100 кгссм2-ге дейін) қаныққан бумен депарафиндеуге, сондай-ақ, макроклиматтық аймақтардың суық және қоңыржай жағдайында төмен қысымды (6 кгссм2-ге дейін дейін ) бумен жылыту, жуу және т.б. жұмыстар бойынша операцияларды жүргізуге арналған. Ол далалық жағдайларда бу шығаруға арналған автономды қазандық болып табылады. Урал, КАМАЗ, КрАЗ автокөліктері шассиінде орнатылады.Жұмысты басқару жүргізуші кабинкасынан дистанциялық байланыс арқылы жүзеге асырылады. Дистанциялық байланыс келесілерден: жұмыс туралы ақпарат көрсетілетін аспаптар қалқанынан, бу қазанының оттығына берілетін отын көлемін басқару вентилі және реттеуші бу вентилі тұтқасынан тұрады, сондай-ақ, осы жерде желдеткіш жапқышын басқару тұтқышы орнатылған.

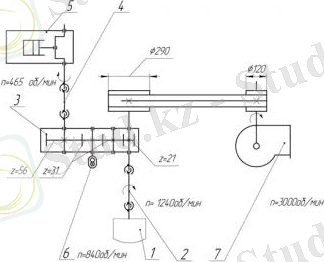

1 - автомобильдың КДОМы; 2 - карданды біліқ ; 3 - редуктор; 4 - карданды біліқ; 5 - насос ПТ-50; 6 - отын насосы; 7 - вентилятор.
1.2-сурет- АДПМ ның кинематикалық сұлбасының көрінісі
ЖБҚА қондырғысында қазанның бу жасаушы бөлігіне су жіберуге арналған жоғары қысымды сорғы орнатылған. Стандартты комплектация құрамына қондырғы жұмысына үнемі бақылау жасауды және оны қызып кетуден сақтауды жүзеге асыратын заманауи аспаптар кіреді.
ЖБҚА-да орнатылған негізгі жабдық жетегі кардан білігі және клино белбеулі беріліс арқылы қуатты қосымша іріктеу жәшігінен жүзеге асырылады. Монтажды жақтаудың алдыңғы жағында жоғары қысым желдеткіші, бу қазаны, қазанға су айдауға арналған қоректендіргіш сорғы орнатылған. Монтажды жабдықтың қалған бөлігі жабдықты реттеу және мониториг жасауға арналған тетікпен жабдықталған, сонымен қатар, мұнда қоректендіруші суға арналған цистерна және бу қазанының жанармай багі орналасқан. Барлық жабдықтар құбырлар, электр сымдары және арматура арқылы бір технологиялық желіге нық байланысқан. ЖБҚА қондырғысы мұнай-газ өнеркәсібінде қарастырылған қауіпсіздік ережелеріне сәйкес әзірленген.
АДПМ қондырғысының редукторы КамАЗ автокөлігі шассиіндегі құрылымдық орындалуының нұсқасы 1.3-суретте көрсетілген ("Челябинский Завод Спецтехники" ААҚ өнімі).

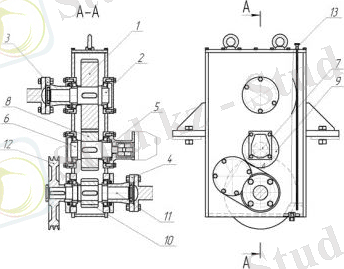

1 - дөңгелек; 2 - жетектегі білік; 3,4 - жартылаймуфта; 5 - фланец; 6,7 - аралық білік; 8,9,10 - шестнрнялар; 11 - жетекті білік; 12 - шкив; 13 -щуп.
1.3-сурет- АДПМ қондырғысының редукторы
Аталған қондырғы ұңғыманың забойлы зонасын, мұнай өнеркәсібі жабдықтарын жоғары қысымды 10МПа (100 кгссм2) қаныққан бумен депарафинизациялауға, сондай-ақ, төмен қысымды (6 кгссм2-ге дейін дейін ) бумен жылыту, жуу және т.б. жұмыстар бойынша операцияларды жүргізуге арналған.
Қондырғының КамАЗ автокөлігі шассиінде орнатылған кейбір конструкциялық орындалуында оператор кабинасының жабдықталуы қарастырылған. Ол қондырғыны және автокөлік жүйесін басқару аспаптары және құралдарымен жасақталған. Бақылау құралдарының, автокөлік қозғалтқышын іске қосу және тоқтату жүйелерінің, ажыратудың, оператор кабинасынан қуаттылықты таңдау жәшігін басқарудың қосарлануы жұмысты айтарлықтай тиімді және қолайлы түрде жүргізуге мүмкіндік береді. Оператор кабинасы жылыту және желдету жүйелерімен жабдықталған.
Қондырғы бу температурасы мен қысымының белгіленген шамадан асып кетуі, қазанның оттығындағы алаудың өшіп қалуы, ауа өткізгіштегі ауа күшінің төмендеуі, цистернадағы су деңгейінің тиісті мөлшерден төмен түсуі, қоректендіргіш су шығынының төмендеуі кезіндерінде апатты жағдайлардан сақтандыратын қауіпсіздік автоматикасымен жабдықталған.
Қондырғының техникалық сипаттамалары 1.1-кестеде келтірілген.
1.1-кесте-ЖБҚА-1600100 қондырғысының техникалық сипаттамалары
№
Сипаттамалар атауы
Көрсеткіштер
1
2
3
4
1
1- жұмыс тәртібі
2- жұмыс тәртібі
2
Қыздырылатын орта
Су
Су
3
Бу бойынша өнімділік, кгсағ
1600 +- 10%
1600 +- 10%
4
Бу қысымы, МПа
9,81
0,78
5
Бу температурасы, °C
310
175
6
Жылуөнімділік кДжсағ
3929200
1178760
6.1
(есептік), Ккалсағ
(940000)
(282000)
7
Қоректендіргіш су қаттылығы мкг-эквкг, артық емес
10
10
8
Бу қазандығының жанармай шығыны кгсағ, артық емес
110
35
9
Қондырғы жұмысы үшін қолданылатын жанармай
Дизельді
Дизельді
10
Жүйедегі жанармай қысымы, МПа, артық емес
1,47
0,59
11
Қондырғыны іске қосу сәтінен бастап, бу алуға қажетті уақыт, мин, артық емес
20
20
12
Қондырғының барлық механизмдерінің жетегі
Автокөліктің тарту қозғалтқышынан
Автокөліктің тарту қозғалтқышынан
13
Қондырғыны басқару
Оператор кабинасынан
Оператор кабинасынан
14
Қондырғының толық салмақтағы ең жоғарғы қозғалу жылдамдығы, кмсағ
50
50
15
Өнімділік 1600 +- 10%.кгсағ, айнмин тең болған кездегі тахометр көрсеткіштері, КАМАЗ 43118 шассиінде
1400
1150
16
Қондырғының жұмысы кезіндегі жүргізуші кабинасындағы дыбыс деңгейі, ДБа, артық емес
80
80
Урал автокөлігі (ТамбовПолимерМаш ЖАҚ өнімі) шассиіндегі ЖБҚ-1600100 жылжымалы бу генераторы қондырғысы мұнай ұңғымаларын парафинизациялауға, құбырларды, сұйыққоймаларды және өзге мұнай өнеркәсібі жабдықтарын жоғары қысымды қаныққан бумен өңдеуге, сондай-ақ, макроклиматтық аймақтардың суық және қоңыржай жағдайында төмен қысымды қаныққан бумен жылыту, жуу және т.б. жұмыстар бойынша операцияларды жүргізуге арналған.
Қондырғыны негізгі тұтынушылар - мұнай-газ өндіру кәсіпорындары, коммуналдық қызметтер.
Бұл қондырғы:
- түрлі жабдықтарды, коммунникация және материалдарды қысқы уақытта тиімді қыздыруға мүмкіндік береді.
1 - ручкасы 2 - ұшақсөндырғыш 3 - аралық 4 - бекітпе 5 - қақпақ 6 - тіреу құрылғысы 7 - пластина 8 - спиралды жұланша 9 - өткізгішкұбыр 10 - клапан 11 - қорғау қапшығы 12. сақина 14 - ішкі змеевик 15 - сыртқы змеевик 16 - патрубок 18 - негізі 19 - отқақарсы майлау 20 - қыздырғыш ГЖ-1,3 21 - бекітушіа 22 - патрубок 23 - тесік 24 - тесік 25 - патрубок 26. - патрубок
Рисунок 1.4 АДПМ қондырғысының қыздырғышы
Қондырғының техникалық сипаттамасы.
Жетілдірілген ЖБҚ моделі ("Торговый дом Нефтемаш" ЖАҚ өнімі) ПКУ-1,64,0-Ранко мұнай және газ өнеркәсібінде түрлі технологиялық операциялар барысында пайдаланылатын ауаны қыздыру және қанныққан буды генерациялау үшін қолданылады. Аталған қондырғының техникалық сипаттамасы төменде келтірілген.
ПКУ-1,64,0 "Ранко" қондырғысының сериялы ЖБҚА-1600100 қондырғысынан артықшылықтары:
- қазанның жұмыс жасау көлемі 25%-ға арттырылған, жоғарылатылған ТӘК (3-5%-ға) және бу жасау шарттары жақсартылған жетілдірілген конструкциясы;
- жұмыс жасау тәртібін реттеу, жану үрдісін оңтайландыру және жанармай шығынын төмендету мүмкіндіктері;
- тәуелсіз жылыту жүйесімен жабдықталған жылу өткізбейтін кузов, соның ішінде қондырғыны тасымалдау барысында да;
- қондырғы агрегаттарын орталықтандырылған жүйеден немесе сыртқы ток көзінен электрмен қамтамасыз ету мүмкіндігі;
- су жоғалтусыз бу айналымының жабық жүйесіне ие ыстық ауа генерациясы блогын қолдану барасында ауаны қыздыру тәртібін еңгізу есебінен қондырғының функционалдық мүмкіндіктерін кеңейту;
- дайындалған суды тиімді пайдалану мақсатында будың құрғақтық дәрежесін арттыру үшін қондырғы сепаратормен жасақталған;
- сыртқы көздерден су және жанармайды автономды түрде құю мүмкіндігі;
- экологиялық параметрлерді арттыру (шығарылатын газ температурасының 220°С-тан аспауы), бұл атмосфераға зиянды қалдықтар шығару көлемін азайтады;
- дайындалған суды тиімді пайдалану, бір толтыру барысында су багі жұмыс уақытын 20-25%-ға арттыру.
1.1.2 Бір білікті және екі білікті автотіркемедегі ЖБҚ
Бу өнімділігі сағатына 400 килограмм буға дейінгі жылжымалы бу генераторларын бір білікті және екі білікті автотіркемелерде қолдану аясы айтарлықтай кең. Олар тіпті ең ауыр далалық жағдайларда тез арада қанныққан бу алуға мүмкіндік береді және мұнай-газ кеніштерінде, қалалық коммуналдық шаруашылықта, құрылыс алаңдарында, сондай-ақ, кәсіпорын өндірісінде темір-бетонды бұйымдарды, шлакоблокты, пенополистиролбетонды және т.б. бұйымдарды буландыруда пайдаланылады. Сонымен қатар, ол полистирол өндірісінде түрлі мақсаттағы булау және кептіру камераларының жабдықтары үшін де қолданылады. Аталған бу генераторы қондырғылары айтарлықтай артықшылықтарға ие:
- құрамдастырылған жанармай түрі, аз жабысқақ - дизель жанармайы, солярка майы, қайта өңделген жанар-жағармай, қатты-ағаш, торф, көмір;
- қолданудың уақыт сынынан өткен қарапайымдылығы және сенімділігі;
- жөндеуге жарамдылық;
- жұмыс істеу үшін электр көзін қажет етпейді;
- пайдаланылатын су мен жанармай сапасын талғамауы;
- мобильділік, автономдылық.

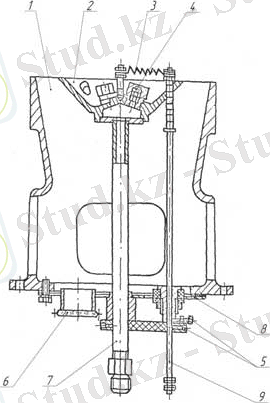

Ұшфорсункалы қыздырғыштың горелкасы (1.5-сурет) (Комплект ААҚ өнімі) 0,4-4 кгссм2 қысымда және 151°С температурадағы қаныққан бу алуға арналған. Қондырғының бу өнімділігі - сағатына 200 кг бу, сондай-ақ, ол келесілерді жағуға арналған: аз жабысқақ, сұйық отын (дизель оты, солярка майы, мазут, қалдықтар және т.б); қатты отын (ағаш, торф және көмір брикеті, көмір және т.б.). ИАПЗ-738 автотіркемеде ашылатын есікшесі бар металл кузовқа орнатылады . Аталған қондырғының техникалық сипаттары 1.2-кестеде берілген.
1 - корпусы; 2 - стабилизаторы; 3 - форсункасы; 4 - спираль; 5 - болт; 6 - шыны; 7 - құбырөткізгіш; 8 - негізі; 9 - жинақталған электрод.
1.5-сурет-Ұшфорсункалы қыздырғыштың горелкасы
1.2-кесте-ИАПЗ-738 техникалық сипаттамасы
№
Параметр атауы
Параметр мәні
1
2
3
1
Будың жұмыс қысымы, кгссм[2]
0,5-тен 4-ке дейін
2
Бу өнімділігі, кгсағ
200
3
Қыздыру шегі, м[2]
5.5
4
Суға арналған цистерна сыйымдылығы, м[3]
0,172
5
Жанармай багі сыйымдылығы, м[3]
0,082
6
Сұйық отын шығыны, кгсағ
20
7
Орташа ылғалдықтағы ағаш шығыны, м[3]сағ
0.1
8
Қуаттылықты реттеу, %
40-100
9
Салмағы, кг
2300
10
Ұзындығы, мм
3975
11
Ені, мм
2070
12
Биіктігі, мм
2363
13
Бағасы, тенге
1000000
ИАПЗ-738 бір білікті автотіркемесіндегі ЖБҚ айтарлықтай артықшылықтарға ие: отынның құрамдастырылған түрі, қолданудың уақыт сынынан өткен қарапайымдылығы және сенімділігі, толымдаушы және қосалқы бөлшектердің болуы, жұмыс үшін электр көзін қажет етпеуі, пайдаланатын су сапасын талғамауы, ал бұл өз кезегінде тіпті ең ауыр жағдайларда тез арада бу алуға мүмкіндік береді.
Уником МӨЖЗ өнімі бу өнімділігі сағатына 400 кг буды құрайтын екі білікті автотіркемедегі ПГУ-01 бу генераторы қондырғысы (1.6-сурет) шыға берістік және көмекші жабдықтарды булауда, сорғылы-компрессорлық және бұрғылау құбырларын булауда, превенторлерді, технологиялық сыйымды ыдыстарды және өзге жабдықтарды қыздыруда, жер асты ұңғымаларына күрделі жөндеу жүргізу барысында пайдаланылатын бу өнімін шығаруға арналған.
Қондырғының аталған моделі жақында ғана әзірленіп, өндіріске жіберілді (2009 жылдың 20 қарашасы). 1.6-суретте ПГУ-01 бу генераторының бекіткіші суреттелген.
Уником МӨЖЗ өндірген бу генераторы қондырғысының өзге өндірушілердің ұқсас бұйымдарымен салыстырғандағы басты артықшылықтары келесілер болып табылады:
- шағындық;
- ұтқырлық;
1.6-сурет-Екі білікті автотіркемедегі ПГУ-01
-жұмысшы қызметкердің үнемі қатысуын қажет етпейтін, автоматтандырылған тәртіптегі жұмыс;
- өзге технологиялық жабдықпен құрамдастырылу мүмкіндігі;
- құнының төмендігі.
1.1.3 Стационарлы бу генератор қондырғылары конструкциясы
Стационарлы бу генераторы қондырғылары түрлі салаларда одан әргі қолдану мақсатында қанныққан су буын алу үшін қажет.
Бұл қондырғылар басым көпшілігінде келесідей жұмыстар атқару үшін қолданылады:
- автотранспорт саласында көлік құралын тазалау және жылдың суық мезгілінде автоцистерналарды жылыту үшін;
- жол құрылысы саласында битум арнайы техникаларын тазалау, битум және асфальтті қыздыру үшін;
- сыйымды ыдыстарды және резервуарларды тазалау бойынша қондырғылар құрамында жуу ерітінділерін жылыту үшін;
- темір жол саласында темір жол көлігін тазалау және қыс мезгілінде сусымалы жүктерді жылыту үшін;
- құрылыс саласында бетонды жылыту және жылдың суық мезгілінде арнайы техниканы өңдеу үшін;
- коммуналдық шаруашылықта тұрғын үй ғимараттары, балабақша, мектеп, ауруқана, вахташылар, геологтар, мұнайшылар қыстақтарын жылыту қазандығы ретінде, сондай-ақ, жөндеу жұмыстары барысында жылыту жүйелерінің қатуының алдын алу үшін;
- мұнай-газ саласында түрлі құрал-жабдықтарды булау және жылыту, сорғылы-компрессорлық және бұрғылау құбырларын парафин қалдықтарынан тазарту үшін.
Стационарлы бу генераторлары бу құбыры, су құбыры, жылу құбыры жүйелерімен, бу түзуші элеватор және бойлер-аккумулятормен, қол сорғысы және бу түзуші инжектормен, жанармац багімен, бу камерасымен, қалаушы жәшікпен жабдықталған. Қол сорғысы қазанды сумен бастапқы толтыру және инжектор ақауы кезінде қазанды қоректендіруге арналған. Бу түзуші инжектор бу әсерінен ыдыстан немесе су көзінен сору арқылы жұмыс уақытында қазанды сумен қамтамасыз етуге арналған. Бу түзуші элеватор суық суды ыдыс немесе су көзінен сору үшін және оны бойлер-аккумулятор көмегімен бумен қызыру үшін, сондай-ақ, қыздырылған суды шаруашылық және өндірістік қажеттіліктер үшін су құбыры жүйесі арқылы айдап жіберу үшін арналған. Бойлер-аккумулятор суды қажет температураға дейін тез арада (2-3 минут ішінде) қыздыруға арналған. Сондай-ақ, бойлер-аккумулятор құрылғының әлдеқайда қауіпсіз және сенімді жұмысын қамтамасыз етеді, отынның кейбір көлемін жинақтайды, қазанды жылытылған сумен қоректендіруге мүмкіндік береді.
СБҚ-01 қондырғысы бу өнімділігі 400 кгсағ дейінгі, будың шыға берістегі температурасы плюс 151°C , ал қысымы 0,5-4 кгссм2 тең қаныққан бу алуға арналған. Сондай-ақ, мұнда қуаттылықты 40-тан 100 пайызға дейін реттеу мүмкіндігі бар. Қондырғының техникалық сипаттамалары 1.3-кестеде келтірілген. Аталған қондырғы жаз және қыс мезгілдерінде жұмыс жасауға бейімделген.
1.3-кесте-СБҚ-01 техникалық сипаттамалары
№
Параметр атауы
Параметр мәні
1
2
3
1
Будың жұмыс қысымы, кгссм[2]
0,5-тен 4-ке дейін
2
Бу өнімділігі, кгсағ
400
3
Қыздыру шегі, м[2]
5.5
4
Су цистернасы сыйымдылығы, м[3]
0,344
5
Отын багі сыйымдылығы, м[3]
0,164
6
Сұйық отын шығыны, кгсағ
20-40
7
Орташа ылғалдықтағы ағаш шығыны, м[3]сағ
0.1-0.2
8
Қуаттылықты реттеу, %
40-100
9
Салмағы, кг
1750
10
Ұзындығы, мм
4200
11
Ені, мм
2100
12
Биіктігі, мм
1980
СБҚ-2000100 стационарлы бу генераторы қондырғысы ("Уральский Завод Спецтехники" ААҚ өнімі) 1.7-суретте бейнеленген. Ол өндіріс салаларында қаныққан буды пайдалана отырып түрлі жұмыстар жүргізуде пайдалануға арналған.
1.7-сурет-СБҚ-2000100 шаналық нұсқасы
СБҚ-2000100 қондырғысының күймесінде қосымша қызмет ретінде, қуаттылығы 3,5 КВт тең автономды жылытқыш ("Webasto Airtop") немесе ұқсас құрылғы орнатылады. Автономды жылытқыш жылдың суық мезгілінде қазан, бекіткіш, құбыр арматураларының қатуын болдырмайды. Қондырғының техникалық сипаттамалары А қосымшасында берілген.
СБҚ-2000100 қондырғысының СБҚ-160010 қондырғысынан артықшылықтары :
- бу өнімділігі 400 кгсағатқа дейін айтарлықтай жоғарылатылды;
- су, отын және ауа жіберуді жеке-жеке реттеу жұмысты кез келген тәртіпте бу өнімділігін өзгертпестен жүргізуге, жүйе жұмысын тоқтатпастан максималды және минималды жұмыс тәртібіне бірқалыпты өтуге мүмкіндік береді, бұл өз кезегінде қазанда құрым мен күл шығарусыз оңтайлы жануды қамтамасыз етеді, қондырғының экологиялық таза жұмысына кепілдік береді, сондай-ақ, үнемді отын шығынын қамтамасыз етеді;
- қазанның дизель отыны шығыны айтарлықтай азайтылды. (СБҚ-1600100 үшін 80-100 лсағ қарсы 40-60 лсағ).
1.2 ЖБҚ түпнұсқасын таңдау
РФ және ҚР мұнай-газ өнеркәсібінде қолданылатын ЖБҚ конструкциясын талдай отырып, прототип ретінде, оларды пайдаланудың барлық тәжірибесін қамтыған, ЖБҚ-1600100 бу қондырғысын таңдаймыз.
ЖБҚ-1600100 кәсіптік жылжымалы бу қондырғысы мұнай-газ саласында ұңғымаларды, жер асты және жер үсті құрылғыларын булау, сонымен қатар құбырлар және өзге де мұнай өнеркәсібі жабдықтарын жылыту үшін пайдаланылады.
ТЖМ-да - ғимараттарды жылыту, апатты жағдайларда сумен жабдықтау жүйелерін жөндеу және жылыту үшін.
Коммуналдық шаруашылықта - жол төсемін, құбырларды, канализация жүйелерін тазалауда және өзге де ыстық су мен буды пайдалана отырып жасалынатын жұмыстарда. Таңдалынып алынған түпнұсқаның техникалық сипаттамалары 1.4-кестеде берілген.
Берілген бу қондырғысының қалған ЖБҚ-дан артықшылығы:
- отын шығынын 30%-ға дейін үнемдейтін құйын тәрізді жану құрылғысы;
- қызудың максималды температурасы - 1500°C;
- отын түрі - дизель және мұнай дистилляттары (р=0,8 -- 0,9см3);
- жану құрылғысының ТӘК-і - 98%;
- жану құрылғысы патентке ие;
- максималды жанармай шығыны - 40 кгсағ.
- жұмыс үрдістерін автоматты басқару жүйесінің болуы.
Бақылау жүйесі жұмыс үрдісі параметрлерін (жанармай шығыны, орташа температура, орташа қысым, қондырғы ТӘК-і және өзге параметрлер туралы мәліметтер) радиоарна бойынша жинақтау, бейнелеу, сақтау және таратуды қамтамасыз етеді.
oo кузовта қызмет көрсетуші қызметкерге арналған бөлек бөлме қарастырылған;
oo қондырғы автономдылығы - 14 тәулік;
oo ДС-25 палубалы дизель қозғалтқышы қондырғының автономды жетегі ретінде пайдаланылады, сондай-ақ, кернеуі 220В, қуаты 1,7 кВт электр тогымен қамтамасыз етеді.
Автономды жетекті қолдану автокөлік қозғалтқышы ресурсын 2 есе арттырады, жұмыс үрдістерін жүзеге асыру барысында жанармай шығынын 30-35%-ға төмендетеді және қондырғының қозғалыс үрдісінде технологиялық операцияларды жүргізуге мүмкіндік береді.
Су әзірлеу жүйесі табиғи тұщы су көздерінен қазандық суды дайындауды қамтамасыз етеді:
oo өнімділік 5000 кгсағ дейін;
oo максималды қысым -- 8 кгсм2;
oo фильтрлерді ауыстырғанға дейінгі қызмет ету мерзімі - 5 жыл.
Аталған технологияны пайдалану қондырғыны қазандық сумен құйып дайындау үшін автокөліктің бос жүрісін айтарлықтай қысқартады.
1.4-кесте-ЖБҚ -ның технологиялық сипаттамасы
№
Параметр атауы
Параметр мәні
1
2
3
1
Бу өнімділігі, кгсағ
600-1900
2
Бу температурасы, °C
310-ға дейін
3
Бу қысымы, кгсм[2]
100-ге дейін
4
Жанармай шығыны, кгсағ, артық емес
40
5
Жылуөнімділік, кДжсағ
1178760-3929200
5.1
(есеппен алғанда), Ккалсағ
282000-940000
6
Қондырғының барлық механизмдерінің жетегі
Автокөлік күш қозғалтқышынан немесе палубалы автономды жетегінен
7
Қондырғыны басқару
Оператор кабинасынан
8
Су цистернасының сыйымдылығы, м[3]
5,2 -- 7,5
9
Жанармай багі сыйымдылығы, м[3]
1,5 -- 2,1
10
Габариттік өлшемдер, мм
9520х2500х3750
11
Масса (су мен жанармай құюсыз), кг
23250 (15350)
1.2.1 Қондырғының жұмыс жасау тәртібі
1-ші жұмыс тәртібі - ыдыста қазандық суының тепературасын белгіленген 35-50°С диапазонында автономды жұмыс тәртібінде сақтауға мүмкіндік береді.
Ыстық су бойынша өнімділік - 2438 кгсағ.
Қыс мезгілінде уақытша үй-жайларды жылытуға арналған тұйық цикл бойынша су жылыту қазаны ретінде қолданыла алады.
2-ші жұмыс тәртібі - tорт=150°C, Рорт=4-5 кгсм2-ге тең қаныққан бу өндіруге арналған. Бу өнімділігі - 2438 кгсағ. Металл және өзге де беттерден мұнай және шлам қалдықтарын кетіру үшін қолданылады.
3-ші жұмыс тәртібі - tорт=210°C, Рорт=35-40 кгсм2-ге тең қаныққан бу өндіруге арналған. Бу өнімділігі - 1900 кгсағ. Ұңғымаларды күрделі жөндеуден өткізу және өзге де жөндеу жұмыстары барысында сорғылы-компрессорлық құбырлардан парафин қалдықтарын алу үшін қолданылады.
4-ші жұмыс тәртібі - tорт=310°C, Рорт=100 кгсм2-ге тең қаныққан бу өндіруге арналған. Бу өнімділігі - 1900 кгсағ.
5-ші жұмыс тәртібі - іске қосу алдындағы жану бөлігі элементтерін баяу жылытуға арналған.
6-шы жұмыс тәртібі - автономды, КУНГ-дағы температураны ұстап тұру үшін.
Қондырғы жабдығы КамАЗ автокөлігінің өтімділігі жоғары шассиіндегі жабық герметикалық кузовта орналастырылған. (сыртқы температура минус 30°С болғанда, температураның төмендеуі тәулігіне 1-2°С аспайды).
Жұмыс үрдісін басқару және қондырғы жұмысын бақылау автокөлік кабинасынан немесе оператор кабинасынан жүзеге асырылады.
1.2.2 Түпнұсқа конструкциясын талдау
Жаңа заман ЖБҚ-сының жаңа моделін әзірлеудің алғышарттары: біріншіден, мұнай-газ өнеркәсібінің күннен-күнге артып келе жатқан талаптарын, яғни мұнай өндірудің жаңа технологиялары және қолда бар ұңғымалар қыртысының, соның ішінде гидротермоирозионды бұрғылаудың мұнайқайтарымдылығын арттыру, мұнай құбырларындағы парафиндік және өзге де қалдықтарды өңдеу және жоюды қанағаттандыруға қабілетті қондырғы моделін жасап шығару қажеттігі; екіншіден, қыртыстың сулануының артуына байланысты мұнай өндіруге кететін экономикалық шығындардың өсуі болды.
Ромашкинский кен орнында мұнай құбырларын булау, ұңғымаларды және айнала орнатылған колонналарды жылыту, мұнайлы және сулы қабаттарға жылу жіберу бойынша жүргізілген тәжірибелік жұмыстар, сондай-ақ, отандық және шет елдік мұнай өндіруші компаниялардың мұнай және газ өндірудің жаңа озық әдістерін дамыту бойынша жүргізген тәжірибе және талдау жұмыстары нәтижесінде барлық талаптарға сай қондырғы жасап шығаруды қамтамасыз ету үшін бір қатар есептеулер жүргізілді.
Экономикалық және тактико-техникалық шешімдердің үйлесімі басты міндет ретінде қойылды. Қондырғы барынша автоматтандырылған, оңтайлы, салыстырмалы түрде арзан, пайдалануда қарапайым, сенімді және бір қатар жүктемелік сипатқа ие болуы тиіс.
Ескі бу генераторының параметрлерін есептеу барысында, оның орнына өндіріске орнатып қою мезетінде барлық техникалық және экономикалық талаптарға сай жаңа оттық құрылғы және қауіпсіздік аспабы үйлесімін қамтитын комплексті пайдалану әлдеқайда орынды деген қорытынды шығады.
Аталған қондырғыны өндірушілер нарығына маркетингтік зерттеу жүргізу нәтижесінде тұтынушы үшін баға мен сапаның толық сәйкессіздігі анықталды.
Қондырғыны жетілдіру шарттары негізінде қоректендіруші сорғыға есептеулер жүргізілді: қуаттылық және жүктемелік сипаттамалар айтарлықтай шектеулі және габаритті өлшемдер тым үлкен.
Үш плунжерлі сорғының әр түрлі түрлерін пайдалану бойынша басты талап өнімділік, габариттер, сапа және баға үйлесімі болып табылған бір қатар зерттеулер мен тәжірибелік жұмыстар жүргізілді.
Осылайша, бірінші міндет жану құрылғысы мен аспап комплексін дайындау және жасау болды, сонымен қатар, екінші міндет, тұтас қондырғыға қойылатын өндірістік қауіпсіздік талаптары нормасын арттыру бойынша жұмыстар жүргізілді. Оңтайлы қоректендіргіш сорғыны іздеу және шешімін табу.
Жүргізілген есептеу және тәжірибелік зерттеу жұмыстары нәтижесінде жаңа қондырғыда бірқатар конструктивті шешімдер қолданыс тапты:
oo құйын тәрізді оттық құрылғы құйын табиғи құбылысын үлгілейді және ол отынның неғұрлым толық жанып кетуін және жұмыстың неғұрлым жоғары температурада өтуін қамтамасыз етеді. Ал бұл өз кезегінде аз отын көлемін қолдануға мүмкіндік береді. Модельді қатар қуаттылығы - 300 кВт-тан 1 мВ дейін;
oo тұтату жүйесі электронды, жоғары вольтті және автокөліктің борттық торабынан келеді;
oo Рубин аспабы басқару жүйесінің тұтастығын қамтамасыз етуді, оттың жану үрдісін, будың берілген жұмыс тәртібі жағдайын, отын шығынын, қазан ТӘК-ін, қалыпты қорларды, мотто сағаттардың атқарымын, ЖҚ жүзеге асырылуын бақылауды қамтамасыз етеді. Ақпараттар жүйесі ЖҚ жүргізілу уақыты туралы, тапсырыс беруші ұйым диспетчерлігіне және бухгалтериясына электронды нысанда атқарылған жұмыс туралы есептілікті беруді қамтитын бақылау параметрлері жайында хабарландыруды қамтамасыз етеді. Барлық модельдік қатарға бейімделген. Аспап ЖБҚА-1600100 М және ЖМДА бу генераторы қондырғыларының өндірістік үрдісін басқару, реттеу, бақылауға, сонымен қатар автоматты және автоматтандырылған өлшеу жүйелерін құруға арналған автоматтандыру құралы (ГСП) болып табылады;
oo жиналмалы басқыш қондырғыны пайдалану және тасымалдау барысында қолайлылықты қамтамасыз етеді;
oo ойық шатырында орнатылған терезе КУНГ кеңістігінің жақсы жарықтануын қамтамасыз етуге мүмкіндік береді;
oo қоректендіруші құбырлар шахтада цистерна мен бу генераторы арасындағы пайольді кеңістік астына қойылған, құбырларға арналған өтпелі табалдырықтар алынып тасталынды;
oo магистральді құбырлар көледенең ретпен орнатылған, бұл бу генераторын пайдалану және үрлеу барысында қолайлылық тудырады;
oo кішігірім габаритті бола отырып, 600-ден 2500 м3-ке дейін өнімділік бойынша қондырығының модельді қатарын кеңейтуге мүмкіндік беретін жаңа қоректендіруші сорғы орнатылған, клапан конструкциясы пайдаланып болған соң сорғыны және қоректендіруші құбырларды фильтрден төгетін құбырға дейін кептіруге мүмкіндік береді;
oo сымдар жүйесі кабельдерге жинақталған және кунг шатыры бойымен трассаларға жинап қойылған.
Қондырғы көп атқарымды, оның төрт негізгі және екі қосымша жұмыс тәртібі бар. Олар келесілерге арналған:
oo жалпы техникалық қажеттіліктерге, қышқалдар мен сілтілерді араластыру моншасына қажетті ыстық су өндіру үшін;
oo төмен қысымды бу өндіру және құбырларды, тербелме білдектерді, сорғыларды, резервуарларды және өзге де жер үсті құрылғыларын булау үшін, булиттер ішіндегі сұйықтықты жылыту үшін;
oo орташа қысымды бу өндіру және мұнай құбырлары ішіндегі парафиндік және басқа да қалдықтарды тазалау бойынша жұмыстарды қамтамасыз ету, үлкен көлемді булиттерді булау және гидро бұрғылау барасында абразивтерді қыздыру және араластыру бойынша жұмыстарды қамтамасыз ету үшін;
oo жоғары қысымды бу өндіру және 800 метр тереңдікке және гидротермоэрозионды бұрғылауға бу жіберуді қамтамасыз ету үшін;
oo қондырғыны күйге келтіруге арналған қосымша жұмыс тәртібі;
oo қосымша жұмыс тәртібі қондырғыны күзгі-қысқы мезгілде немесе қиыр солтүстік жағдайында пайдалану барысында қазанның ішкі кеңістігін және оттық элементтерін баяу қыздыруға арналған.
Жүргізілген зерттемелер және жаңа конструкторлық шешімдер негізінде, қондырғыны ЛУКОЙЛ, Славнефть, Татнефть және Сургутнефтегаз объектілерінде өндірістік сынақтардан өткізу туралы шешім қабылданды. Татнефть ұйымында он күн бойы Нальчинского машиностроительного завод өндірген ЖБҚА қондырғыларының, Первомайскхиммаштың ескі ЖБҚА 1600100 қондырғысының, Татниинефтемаш әзірлеген қондырғының, Свердловск қондырғысының және жаңа заман ЖБҚ-ның салыстырмалы сынақтары жүргізілді.
Жаңа ЖБҚА-1600100 қондырғысы келесідей параметрлері бойынша таңдаулы деп танылды:
oo конструкторлық шешімдер қатары және үйлестірілу тәртібі бойынша;
oo экономикалық көрсеткіштер бойынша (жанар-жағармай шығыны);
oo экологиялық көрсеткіштер бойынша, Еуро-2 стандартына сай болуы;
oo жаңа оттық құрылғысы бойынша;
oo Рубин қауіпсіздік және басқару жүйесі бойынша.
Ижнефтемаш ЖБҚ-1600100 жылжымалы бу генераторы қондырғысы далалық жағдайларда бу және ыстық су өндіруге арналған автономды қазандық болып табылады.
Су бу генераторы иректүтігіне цистернадан сорғы көмегімен құбырлар бойынша беріледі. Бу өндіру бу генераторының жағу бөлігінде жанармайдың жану химиялық реакциясы және жылудың бу генераторы иректүтігінің қабырғалары арқылы суға берілуі нәтижесінде судың булану үрдісі барысында жүзеге асады.
Ауа тотықтандырғыш ретінде желдеткіш көмегімен тангенциалды түрде осерадиалды шүмекті аппарат арқылы, бұл аппаратта ауа ішінара жылынады, одан әрі жану құрылғысының аксиалды күректі құйындатқышқа, одан әрі бу генераторының жағу бөлігіне жіберіледі
Жануға қажетті жанармай бактан оттық құрылғыға (ОҚ) сорғы арқылы беріледі. ОҚ бу генераторының құйын тәрізді жағу бөлігінде қоспа жасау және жанармай қоспасын жағу үшін қызмет етеді, ол құйын табиғи құбылысын үлгілейді және мұнда ауыр салмақ есебінен жанармай бөліктері перифирияларға шашылады. Жана отырып және температура жоғарылай отырып, көтеру күші жылдамдығы және перифирияға түсетін қысым артады, ал орталық бөлікте төмен қысым аймағы пайда болады, соның есебінен отынның ауыр салмақты, толық жанбай қалған бөліктері араластыру бөлігіне қайта келеді.
Құйынды ағындар үш негізгі бөлікке бөлінеді:
oo араластыру бөлігі - тотықтандырғыш (ауа), отын және пайдаланылған газдарды араластыруға арналған;
oo жану бөлігі - құйынды ағын перифириясында жанармай қоспасын максималды жану температурасымен жағуға арналған;
oo пайдаланылған газдар бөлігі - толық жанбай қалған өнімдер құйынды ағынның орталық бөлігіндегі үлкен өлшеген салмақ және ажырау (төмен қысым аймағы) есебінен бастапқы бөлікке қайта келеді, ал ыстық пайдаланылған газдар өзінің денесін екінші иректүтікке бере отырып, атмосфераға шығарылады.
Қондырғы өндірген бу ұңғыма немесе булау объектісіне магистральді құбырлар жиынтығы, бұрылу иіні, тиек түйіні немесе шланг көмегімен жіберіледі.
Дұрыс таңдалынып алынған температуралық жұмыс тәртібі қондырғының үнемді жұмыс жасауына әсер ететіндігін ескеру қажет. Қондырғы ыстық су мен қаныққан бу өндіруге арналған.
Рубин аспабы Эйлер бойынша салынған бу энтальпиясы бөліктері бойынша таңдалынып алынған жұмыс тәртібіне байланысты қаныққан бу өндірісін автоматты түрде реттеп отырады.
1.3 Таңдалынып алынған түпнұсқаны жаңа әдістерді арқылы құрастыру
ОАО Ижнефтемаш қолданыстағы ЖБҚА-1600100 М қондырғылар паркін жетілдіре алады. Жетілдіру мақсаты жану құрылғысын, бақылау және қауіпсіздік жүйелерін алмастыру, қозғалтқышты, сондай-ақ, автономды палубалы дизель қозғалтқышы қондырғысын жетілдіру болып табылады. .
Қондырғы отын шығыны, бу күйі, орташа температура мен қысым, қазан ТӘК-і туралы мәліметтер жинауды қамтитын ақпарат жинау және тарату жүйесімен жабдықталады. Ақпараттарды тарату диспечерлік кәсіпорынның ЖК-інің кіріктірме флэш-жадына радиомодем көмегімен жазу арқылы жүзеге асырылады.
ТО-1, ТО-2, ППО және автокөліктің километрдегі жүрісі туралы ППР атқарымын бақылау және есепке алу жүйесі қосымша орнатылады. Бұл жүйе эксплуатация қызметін жоғарғы құрылғыдағы жүргізіліп жатқан жұмыстар регламенті, сондай-ақ автокөлік ІЖҚ-ның жай-күйі туралы алдын ала хабарландырады. қалу уақыты айтарлықтай қысқарады және оның мобильділігі артады.
Іске қосу жағдайларына, құбырларды өңдеу, тампонажды жұмыстар өндірісі немесе өзге мақсаттарға сүйене отырып, жұмыс тәртібін дұрыс таңдау арқылы жанар-жағармай материалдарын 40%-ға дейін үнемдеуге қол жеткізіледі.
1.3.1 Бу қазаны
ТУ 3112-947Э9587-2007 бойынша өндірілетін, ЖБҚ-1600100 қондырғылары құрамына кіретін бу қазаны мұнай ұңғымаларын, жер үсті құбырларын, ыдыстарды, арматураларды және өзге мұнай өнеркәсіп жабдықтарын булау үшін жоғары қысымды (100 кгсм2 дейін) бу ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Қ.И. Сәтбаев атындағы Қазақ ұлттық теxникалық университеті
Ө.А.Байқоңыров атындағы тау-кен және металлургия институты
Мұнай және газ кәсіпшілігінің машиналары мен жабдықтары кафедрасы
Жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру
Дипломдық жобаға
ТҮСІНІКТЕМЕЛІК ЖАЗБА
5В072400 - Мұнай және газ өндірісінің технологиялық машиналары мен жабдықтары мамандығы
Алматы 201
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық университеті
Ө.А.Байқоңыров атындағы тау-кен және металлургия институты
Мұнай және газ кәсіпшілігінің машиналары мен жабдықтары кафедрасы
ҚОРҒАУҒА ЖІБЕРІЛДІ
Кафедра меңгерушісі
техн. ғыл. канд., профессор
_______
_______________201 ж.
Дипломдық жобаға
ТҮСІНІКТЕМЕЛІК ЖАЗБА
Тақырыбы Жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру
5В072400 - Мұнай және газ өндірісінің технологиялық машиналары мен жабдықтары
Орындаған
Пікір беруші Ғылыми жетекші
Техн.ғыл.канд.,доцент phD докторы
__________________ _______.
___ ____________201 ж. ___ ___________201 ж.
Алматы 201
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық теxникалық университеті
Ө.А.Байқоңыров атындағы тау-кен және металлургия институты
Мұнай және газ кәсіпшілігінің машиналары мен жабдықтары кафедрасы
5В072400 - Мұнай және газ өндірісінің технологиялық машиналары мен жабдықтары
БЕКІТЕМІН
Кафедра меңгерушісі
теxн. ғыл. канд.,профессор
_______
__________ 201 ж.
Дипломдық жоба орындауға
ТАПСЫРМА
Білім алушы:
Тақырыбы: Жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру.
Университет ректорының "23" желтоқсан 201 ж. № 602-п бұйрығымен бекітілген.
Аяқталған жобаны тапсыру мерзімі 14 мамыр 201 ж.
Дипломдық жобаның бастапқы берілістері Жылуөнімділігі 400 гДж
Дипломдық жобада қарастырылатын мәселелер тізімі:
а) Техникалық бөлімі: жылжымалы бу генераторы қондырғысын талдау, түпнұсқа таңдау жүргізілді;
б)Есептеу бөлімі және арнайы бөлім: негізгі элементтерінің параметрлері есептелінді, патенттік ізденістер жүргізілді;
в) Қауіпсіздік және еңбек қорғау бөлімі: қауіпсіздік шаралары және еңбек қорғау мәселелері қарастырылды;
г) Экология және қоршаған ортаны қорғау бөлімі: ЖБҚ кезінде болатын қоршаған ортаның ластануы талданды;
д) Экономикалық бөлімі: жобаланатын ЖБҚ-ның экономикалық, пайдалану тиімділіктері салыстырылды.
Ұсынылатын негізгі әдебиет:
1. Бухаленко Е.И., Абдуллаев Ю.Г. Монтаж, обслуживание и ремонт нефтепромыслового оборудования. - М.: Недра, 1985.
2. Кириллов П.Л., Юрьев Ю.С., Бобков В.П. Справочник по теплогидравлическим расчетам: (Теплообменники, парогенераторы). Под общ. ред. П.Л. Кириллова. - М.: Энергоатомиздат, 1990. 22
Дипломдық жобаны даярлау
Кестесі
Бөлім атаулары, дайындалатын сұрақтардың тізімі
Ғылыми жетекшіге, кеңесшілерге өткізу мерзімі
Ескерту
Техникалық бөлім
20.02.2015
Есептік және
арнайы бөлім
10.03.2015
Қауіпсіздік және еңбек қорғау
01.04.2015
Қоршаған ортаны қорғау
05.04.2015
Экономикалық бөлім
15.04.2015
Дипломдық жобаның және оған қатысты диплом жобасының бөлімдерінің кеңесшілерінің және қалып бақылаушының
қолтаңбалары
Бөлімдер атауы
Ғылыми жетекші, кеңесшілер
(аты-жөні, тегі, ғылыми дәрежесі, атағы)
Қолтаңба қойылған мерзімі
Қолы
Қауіпсіздік және еңбек қорғау
аға оқытушы
Қоршаған ортаны қорғау
PhD докторы
Экономикалық бөлім
аға оқытушы
Қалып бақылаушы
Техн.ғыл.канд.,доцент
Ғылыми жетекшісі _____________________________.
(қолы)
Тапсырманы орындауға білім алушы______________. алды
(қолы)
Күні 23 желтоқсан 201 ж.
МАЗМҰНЫ
Кіріспе
10
1
Техникалық бөлім
11
1.1
Жылжымалы және стационарлы бу генераторлары
11
1.1.1
Бу генераторы қондырғыларының конструкциялары
11
1.1.2
Бір білікті және екі білікті автотіркемедегі ЖБҚ
16
1.1.3
Стационарлы бу генератор қондырғылары конструкциясы
19
1.2
ЖБҚ түпнұсқасын таңдау
21
1.2.1
Қондырғының жұмыс жасау тәртібі
22
1.2.2
Түпнұсқа конструкциясын талдау
23
1.3
Таңдалынып алынған түпнұсқаны жаңа әдістерді арқылы құрастыру
26
1.3.1
Бу қазаны
27
2
Есептеу және арнайы бөлімі
29
2.1
Жылуалмастырғыштың есебі
29
2.1.1
Жылуалмастырғышта температуралары
29
2.2
Жабдықтың негізгі элементтерінің беріктік есебі
31
2.2.1
Екіжақты ұяшықтар аспабын есептеу
32
2.2.2
Құралдардың эллиптикалық түптерін есептеу
36
2.2.3
Тесіктерді бекітуді есептеу
37
2.2.4
Тiректердi есептеу
38
2.2.5
Шетжақтаулы қосылыстардың бұрандаларын есептеу
42
2.3
Жылуалмастырғышты есептеу
46
2.3.1
Қаптамалардағы екіжақты ұяшықтарды есептеу
46
2.3.2
Құбыр торларын есептеу
47
2.3.3
Құралдардың ершікті тіректерін есептеу
48
2.4
Стандартталған қосалқы жабдықты есептеу және таңдау
53
2.4.1
Сорапты таңдау
53
2.5
Бу генераторы есептеулері
55
2.5.1
Бу қазанының жылулық есептеуі
56
2.5.2
Бу қазанының бөлшектерiн берiктікке есептеу
61
2.6
Бүріккішті есептеу
63
2.7
Арнайы бөлімше
63
2.7.1
Патенттік шолу
63
2.7.2
Қондырғылардың конструкцияларын жақсарту
67
2.7.3
Модернизация
67
3
Қауіпсіздік және еңбек қорғау
70
3.1
Қауіпті және зиянды өндірістік факторлар сараптамасы
70
3.2
Ұйымдастыру іс-шаралары
73
3.3
Техникалық іс-шаралар
73
3.3.1
Электрқауіпсіздігін қамтамасыз ету
74
3.4
Санитарлы-гигеналық іс-шаралар
75
3.4.1
Метеорологиялық шарттарды қамтамасыз ету
75
3.4.2
Шу деңгейін есептеу
76
3.5
Өртке қарсы іс-шаралар
77
4
Қоршаған ортаны қорғау
78
4.1
Биоаймақ компоненттеріне мұнай-газ кәсіпшілігінің салдарынан болатын әсерді талдау
78
4.1.1
Атмосфераға әсері
79
4.1.2
Гидросфераға әсері
80
4.1.3
Литосфераға әсері
80
4.2
Ұйымдастыру шаралары
81
4.3
Қоршаған ортаны сақтаудағы инженерлі және табиғатты қорғау шаралары
82
4.3.1
Атмосфераны қорғау
82
4.3.2
Гидросфераны сақтау
83
4.3.3
Литосфераны қорғау
84
5
Экономикалық бөлім
85
5.1
Өндірістік экономикалық тиімділік көрсеткіштері
85
5.2
Майлау материалдарына кететін шығындар
85
5.3
Амортизацияны есептеу
86
5.4
Жөндеуге кететін шығындар
87
5.5
Көмекші материалдарға кететін шығындар
87
5.6
Электр энергиясына кететін шығындар
87
5.6.1
Желіден жұмсалатын қуат
87
5.7
Электр энергиясының бағасы
88
5.8
Жылдық экономикалық тиімділікті жинақтау
88
Қорытынды
90
Пайдаланылған әдебиеттер тізімі
91
Сипат тізім
92
АҢДАТПА
Дипломдық жобада жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру ұсынылған.
Жобаның мақсаты - қолданып жүрген жылжымалы бу генераторының кемшіліктерін ескере отырып пайдалану және экономикалық тұрғыдан тиімді жаңа жылжымалы бу генераторының конструкциясын жетілдіру.
Патенттік-ақпараттық анализ негізінде жылжымалы бу генераторының сенімділігі мен түп нұсқаны таңдау негізделген және конструкциясын жетілдірудің маңызды бағыттары анықталған.
Сонымен бірге техникалық қауіпсіздік, қоршаған ортаны қорғау мәселелері қарастырылған.
Ұсынылған агрегаттың конструкциясының тиімділігі технико-экономикалық есептермен дәлелденген.
Дипломдық жобаның түсініктемелік жазбасы 5 бөлімнен, сызба бөлімі
6 парақ А1 форматында жасалған сызбалардан және сипаттізімдерден тұрады.
АННОТАЦИЯ
Дипломная работа посвящена совершенствованию конструкции передвижной парогенетаторной установки теплопроизводительностью 400 гДж.
Цель проекта - учитывая недостатки используемого передвижного парогенератора, усовершенствовать конструкцию нового передвижного парогенератора, который будет эффективным с эксплуатационной и экономической точки зрения.
На основании патентно-информационного анализа обоснована надежность парогенератора и выбор прототипа и определены важные направления совершенствования его конструкции.
Также рассмотрены вопросы технической безопасности, защиты окружающей среды.
Эффективность конструкции предложенного агрегата доказана технико-экономическими расчетами.
Пояснительная записка дипломного проекта состоит из 5 частей, чертежная часть состоит из 6 чертежей выполненных на листах формата А1 и спецификации.
ABSTRACT
Thesis is devoted to improving the design of a mobile installation, heating parogenetatornoy 400 GJ.
The aim of the project - given the shortcomings of used mobile steam generator, improve the design of a new mobile steam generator, which will be effective from an operational and economic point of view.
On the basis of patent information analysis proved the reliability of the steam generator and the choice of the prototype and identifies important ways of improving its design.
Also consider the technical safety and environmental protection.
The effectiveness of the proposed design of the unit proved technical and economic calculations.
Explanatory note graduation project consists of 5 parts, drawing part consists of 6 drawings made on sheets of A1 size and specification.
КІРІСПЕ
Қазіргі уақытта әлемдік экономиканың мұнай-газ секторында машина жасау саласының қарқынды дамуы жүруде. Бұл мұнай-газ шикізатын үлкен көлемде өңдіру қажеттілігімен қамтамасыз етілген.
Жаңа заман ЖБҚ-ның жаңа моделін әзірлеудің алғышарттары: біріншіден, мұнай-газ өнеркәсібінің күннен-күнге артып келе жатқан талаптарын, яғни мұнай өндірудің жаңа технологияларының және қолда бар ұңғымалар қыртысының, соның ішінде гидротермоирозионды бұрғылаудың мұнай қайтарымдылығын арттыру, мұнай құбырларындағы парафиндік және өзге де қалдықтарды өңдеу және жоюды қанағаттандыруға қабілетті қондырғы моделін жасап шығару қажеттігі; екіншіден, қыртыстың сулануының артуына байланысты мұнай өңдіруге кететін экономикалық шығындардың өсуі болды.
Көпшілік кен орнындарда мұнай құбырларын булау, ұңғымаларды және айнала орнатылған колонналарды жылыту, мұнайлы және сулы қабаттарға жылу жіберу бойынша жүргізілген тәжірибелік жұмыстар, сондай-ақ, отандық және шетелдік мұнай өндіруші компаниялардың мұнай және газ өндірудің жаңа озық әдістерін дамыту бойынша жүргізген тәжірибе және талдау жұмыстары нәтижесінде барлық талаптарға сай қондырғы жасап шығаруды қамтамасыз ету үшін бір қатар есептеулер жүргізілді.
Экономикалық және тактико-техникалық шешімдердің үйлесімі басты міндет ретінде қойылды. Қондырғы барынша автоматтандырылған, оңтайлы, салыстырмалы түрде арзан, пайдалануда қарапайым, сенімді және бір қатар жүктемелік сипатқа ие болуы тиіс.
Ескі бу генераторының параметрлерін есептеу барысында, оның орнына өндіріске орнатып қою мезетінде барлық техникалық және экономикалық талаптарға сай жаңа оттық құрылғы және қауіпсіздік аспабы үйлесімін қамтитын комплексті пайдалану әлдеқайда орынды деген қорытынды шығады.
Жоғарыда аталған мәселелерге орай, менің дипломдық жұмысымда өндірістің түрлі салаларында техникалық қажеттіліктер үшін алдағы пайдалану мақсатында бу өндіретін жылжымалы бу генераторы қондырғысын жетілдіру қарастырылған.
Дипломдық жобаның мақсаты жылуөнімділігі 400 гДж жылжымалы бугенераторының конструкциясын жетілдіру, ұңғыманы депарафинизациялаудағы экономикалық тиімділіктер мен мүмкіндіктерін арттыру жолындағы қондырғының құрылысын жетілдіру болып
табылады.
1 Техникалық бөлім
1.1. Жылжымалы және стационарлы бу генераторлары
Бу генераторы қондырғысы - бұл жылу энергиясын қолдана отырып, берілген параметрлерге сай су буын алу үшін қызмет атқаратын агрегаттар мен түйіндер жиынтығы.
Бу генераторы қондырғысының үш түрі өндіріледі:
oo жылжымалы (ЖБҚ - жылжымалы бу генераторы қондырғылары, автокөлік негізінде);
oo трейлер базасында (тіркемелерде);
oo стационарлы (СБҚ - стационарлы бу генераторы қондырғысы).
Бу генераторы қондырғыларының аталған үш түріне мысал ретінде келесідей үлгілер схемаларын көрсетуге болады.
1.1.1 Бу генераторы қондырғыларының конструкциялары
Көп атқарымдық жылжымалы кәсіптік бу қондырғысы ЖБҚА (1.1-сурет).
1 - Платформа; 2 - Қыздырғыш; 3 - Мұнай құбырлары; 4 - Электржабдықтар КИП и А; 5 - Трансмиссиясы; 6 - Инерттік газды енгізу ; 7 - Отын жұйесі ; 8 - ДЗК; 9 - Қоршау және баспалдақ; 10 - Қосымша құбырлар ; 11 - ауақұбырлары;12 - Выхлоп жұйесі; 13 - Автомобиль шассіы; 14 - Ағу-тамуларды жинау жұйесі ; 15 - Насос ПТ-50 және 3ПН-32; 16 - ЗЗУ.
1.1-сурет- АДПМ ның схемасы
Мұнай ұңғымаларын, жер үсті және жер асты жабдықтарын жоғары қысымды (100 кгссм2-ге дейін) қаныққан бумен депарафиндеуге, сондай-ақ, макроклиматтық аймақтардың суық және қоңыржай жағдайында төмен қысымды (6 кгссм2-ге дейін дейін ) бумен жылыту, жуу және т.б. жұмыстар бойынша операцияларды жүргізуге арналған. Ол далалық жағдайларда бу шығаруға арналған автономды қазандық болып табылады. Урал, КАМАЗ, КрАЗ автокөліктері шассиінде орнатылады.Жұмысты басқару жүргізуші кабинкасынан дистанциялық байланыс арқылы жүзеге асырылады. Дистанциялық байланыс келесілерден: жұмыс туралы ақпарат көрсетілетін аспаптар қалқанынан, бу қазанының оттығына берілетін отын көлемін басқару вентилі және реттеуші бу вентилі тұтқасынан тұрады, сондай-ақ, осы жерде желдеткіш жапқышын басқару тұтқышы орнатылған.
1 - автомобильдың КДОМы; 2 - карданды біліқ ; 3 - редуктор; 4 - карданды біліқ; 5 - насос ПТ-50; 6 - отын насосы; 7 - вентилятор.
1.2-сурет- АДПМ ның кинематикалық сұлбасының көрінісі
ЖБҚА қондырғысында қазанның бу жасаушы бөлігіне су жіберуге арналған жоғары қысымды сорғы орнатылған. Стандартты комплектация құрамына қондырғы жұмысына үнемі бақылау жасауды және оны қызып кетуден сақтауды жүзеге асыратын заманауи аспаптар кіреді.
ЖБҚА-да орнатылған негізгі жабдық жетегі кардан білігі және клино белбеулі беріліс арқылы қуатты қосымша іріктеу жәшігінен жүзеге асырылады. Монтажды жақтаудың алдыңғы жағында жоғары қысым желдеткіші, бу қазаны, қазанға су айдауға арналған қоректендіргіш сорғы орнатылған. Монтажды жабдықтың қалған бөлігі жабдықты реттеу және мониториг жасауға арналған тетікпен жабдықталған, сонымен қатар, мұнда қоректендіруші суға арналған цистерна және бу қазанының жанармай багі орналасқан. Барлық жабдықтар құбырлар, электр сымдары және арматура арқылы бір технологиялық желіге нық байланысқан. ЖБҚА қондырғысы мұнай-газ өнеркәсібінде қарастырылған қауіпсіздік ережелеріне сәйкес әзірленген.
АДПМ қондырғысының редукторы КамАЗ автокөлігі шассиіндегі құрылымдық орындалуының нұсқасы 1.3-суретте көрсетілген ("Челябинский Завод Спецтехники" ААҚ өнімі).
1 - дөңгелек; 2 - жетектегі білік; 3,4 - жартылаймуфта; 5 - фланец; 6,7 - аралық білік; 8,9,10 - шестнрнялар; 11 - жетекті білік; 12 - шкив; 13 -щуп.
1.3-сурет- АДПМ қондырғысының редукторы
Аталған қондырғы ұңғыманың забойлы зонасын, мұнай өнеркәсібі жабдықтарын жоғары қысымды 10МПа (100 кгссм2) қаныққан бумен депарафинизациялауға, сондай-ақ, төмен қысымды (6 кгссм2-ге дейін дейін ) бумен жылыту, жуу және т.б. жұмыстар бойынша операцияларды жүргізуге арналған.
Қондырғының КамАЗ автокөлігі шассиінде орнатылған кейбір конструкциялық орындалуында оператор кабинасының жабдықталуы қарастырылған. Ол қондырғыны және автокөлік жүйесін басқару аспаптары және құралдарымен жасақталған. Бақылау құралдарының, автокөлік қозғалтқышын іске қосу және тоқтату жүйелерінің, ажыратудың, оператор кабинасынан қуаттылықты таңдау жәшігін басқарудың қосарлануы жұмысты айтарлықтай тиімді және қолайлы түрде жүргізуге мүмкіндік береді. Оператор кабинасы жылыту және желдету жүйелерімен жабдықталған.
Қондырғы бу температурасы мен қысымының белгіленген шамадан асып кетуі, қазанның оттығындағы алаудың өшіп қалуы, ауа өткізгіштегі ауа күшінің төмендеуі, цистернадағы су деңгейінің тиісті мөлшерден төмен түсуі, қоректендіргіш су шығынының төмендеуі кезіндерінде апатты жағдайлардан сақтандыратын қауіпсіздік автоматикасымен жабдықталған.
Қондырғының техникалық сипаттамалары 1.1-кестеде келтірілген.
1.1-кесте-ЖБҚА-1600100 қондырғысының техникалық сипаттамалары
№
Сипаттамалар атауы
Көрсеткіштер
1
2
3
4
1
1- жұмыс тәртібі
2- жұмыс тәртібі
2
Қыздырылатын орта
Су
Су
3
Бу бойынша өнімділік, кгсағ
1600 +- 10%
1600 +- 10%
4
Бу қысымы, МПа
9,81
0,78
5
Бу температурасы, °C
310
175
6
Жылуөнімділік кДжсағ
3929200
1178760
6.1
(есептік), Ккалсағ
(940000)
(282000)
7
Қоректендіргіш су қаттылығы мкг-эквкг, артық емес
10
10
8
Бу қазандығының жанармай шығыны кгсағ, артық емес
110
35
9
Қондырғы жұмысы үшін қолданылатын жанармай
Дизельді
Дизельді
10
Жүйедегі жанармай қысымы, МПа, артық емес
1,47
0,59
11
Қондырғыны іске қосу сәтінен бастап, бу алуға қажетті уақыт, мин, артық емес
20
20
12
Қондырғының барлық механизмдерінің жетегі
Автокөліктің тарту қозғалтқышынан
Автокөліктің тарту қозғалтқышынан
13
Қондырғыны басқару
Оператор кабинасынан
Оператор кабинасынан
14
Қондырғының толық салмақтағы ең жоғарғы қозғалу жылдамдығы, кмсағ
50
50
15
Өнімділік 1600 +- 10%.кгсағ, айнмин тең болған кездегі тахометр көрсеткіштері, КАМАЗ 43118 шассиінде
1400
1150
16
Қондырғының жұмысы кезіндегі жүргізуші кабинасындағы дыбыс деңгейі, ДБа, артық емес
80
80
Урал автокөлігі (ТамбовПолимерМаш ЖАҚ өнімі) шассиіндегі ЖБҚ-1600100 жылжымалы бу генераторы қондырғысы мұнай ұңғымаларын парафинизациялауға, құбырларды, сұйыққоймаларды және өзге мұнай өнеркәсібі жабдықтарын жоғары қысымды қаныққан бумен өңдеуге, сондай-ақ, макроклиматтық аймақтардың суық және қоңыржай жағдайында төмен қысымды қаныққан бумен жылыту, жуу және т.б. жұмыстар бойынша операцияларды жүргізуге арналған.
Қондырғыны негізгі тұтынушылар - мұнай-газ өндіру кәсіпорындары, коммуналдық қызметтер.
Бұл қондырғы:
- түрлі жабдықтарды, коммунникация және материалдарды қысқы уақытта тиімді қыздыруға мүмкіндік береді.
1 - ручкасы 2 - ұшақсөндырғыш 3 - аралық 4 - бекітпе 5 - қақпақ 6 - тіреу құрылғысы 7 - пластина 8 - спиралды жұланша 9 - өткізгішкұбыр 10 - клапан 11 - қорғау қапшығы 12. сақина 14 - ішкі змеевик 15 - сыртқы змеевик 16 - патрубок 18 - негізі 19 - отқақарсы майлау 20 - қыздырғыш ГЖ-1,3 21 - бекітушіа 22 - патрубок 23 - тесік 24 - тесік 25 - патрубок 26. - патрубок
Рисунок 1.4 АДПМ қондырғысының қыздырғышы
Қондырғының техникалық сипаттамасы.
Жетілдірілген ЖБҚ моделі ("Торговый дом Нефтемаш" ЖАҚ өнімі) ПКУ-1,64,0-Ранко мұнай және газ өнеркәсібінде түрлі технологиялық операциялар барысында пайдаланылатын ауаны қыздыру және қанныққан буды генерациялау үшін қолданылады. Аталған қондырғының техникалық сипаттамасы төменде келтірілген.
ПКУ-1,64,0 "Ранко" қондырғысының сериялы ЖБҚА-1600100 қондырғысынан артықшылықтары:
- қазанның жұмыс жасау көлемі 25%-ға арттырылған, жоғарылатылған ТӘК (3-5%-ға) және бу жасау шарттары жақсартылған жетілдірілген конструкциясы;
- жұмыс жасау тәртібін реттеу, жану үрдісін оңтайландыру және жанармай шығынын төмендету мүмкіндіктері;
- тәуелсіз жылыту жүйесімен жабдықталған жылу өткізбейтін кузов, соның ішінде қондырғыны тасымалдау барысында да;
- қондырғы агрегаттарын орталықтандырылған жүйеден немесе сыртқы ток көзінен электрмен қамтамасыз ету мүмкіндігі;
- су жоғалтусыз бу айналымының жабық жүйесіне ие ыстық ауа генерациясы блогын қолдану барасында ауаны қыздыру тәртібін еңгізу есебінен қондырғының функционалдық мүмкіндіктерін кеңейту;
- дайындалған суды тиімді пайдалану мақсатында будың құрғақтық дәрежесін арттыру үшін қондырғы сепаратормен жасақталған;
- сыртқы көздерден су және жанармайды автономды түрде құю мүмкіндігі;
- экологиялық параметрлерді арттыру (шығарылатын газ температурасының 220°С-тан аспауы), бұл атмосфераға зиянды қалдықтар шығару көлемін азайтады;
- дайындалған суды тиімді пайдалану, бір толтыру барысында су багі жұмыс уақытын 20-25%-ға арттыру.
1.1.2 Бір білікті және екі білікті автотіркемедегі ЖБҚ
Бу өнімділігі сағатына 400 килограмм буға дейінгі жылжымалы бу генераторларын бір білікті және екі білікті автотіркемелерде қолдану аясы айтарлықтай кең. Олар тіпті ең ауыр далалық жағдайларда тез арада қанныққан бу алуға мүмкіндік береді және мұнай-газ кеніштерінде, қалалық коммуналдық шаруашылықта, құрылыс алаңдарында, сондай-ақ, кәсіпорын өндірісінде темір-бетонды бұйымдарды, шлакоблокты, пенополистиролбетонды және т.б. бұйымдарды буландыруда пайдаланылады. Сонымен қатар, ол полистирол өндірісінде түрлі мақсаттағы булау және кептіру камераларының жабдықтары үшін де қолданылады. Аталған бу генераторы қондырғылары айтарлықтай артықшылықтарға ие:
- құрамдастырылған жанармай түрі, аз жабысқақ - дизель жанармайы, солярка майы, қайта өңделген жанар-жағармай, қатты-ағаш, торф, көмір;
- қолданудың уақыт сынынан өткен қарапайымдылығы және сенімділігі;
- жөндеуге жарамдылық;
- жұмыс істеу үшін электр көзін қажет етпейді;
- пайдаланылатын су мен жанармай сапасын талғамауы;
- мобильділік, автономдылық.
Ұшфорсункалы қыздырғыштың горелкасы (1.5-сурет) (Комплект ААҚ өнімі) 0,4-4 кгссм2 қысымда және 151°С температурадағы қаныққан бу алуға арналған. Қондырғының бу өнімділігі - сағатына 200 кг бу, сондай-ақ, ол келесілерді жағуға арналған: аз жабысқақ, сұйық отын (дизель оты, солярка майы, мазут, қалдықтар және т.б); қатты отын (ағаш, торф және көмір брикеті, көмір және т.б.). ИАПЗ-738 автотіркемеде ашылатын есікшесі бар металл кузовқа орнатылады . Аталған қондырғының техникалық сипаттары 1.2-кестеде берілген.
1 - корпусы; 2 - стабилизаторы; 3 - форсункасы; 4 - спираль; 5 - болт; 6 - шыны; 7 - құбырөткізгіш; 8 - негізі; 9 - жинақталған электрод.
1.5-сурет-Ұшфорсункалы қыздырғыштың горелкасы
1.2-кесте-ИАПЗ-738 техникалық сипаттамасы
№
Параметр атауы
Параметр мәні
1
2
3
1
Будың жұмыс қысымы, кгссм[2]
0,5-тен 4-ке дейін
2
Бу өнімділігі, кгсағ
200
3
Қыздыру шегі, м[2]
5.5
4
Суға арналған цистерна сыйымдылығы, м[3]
0,172
5
Жанармай багі сыйымдылығы, м[3]
0,082
6
Сұйық отын шығыны, кгсағ
20
7
Орташа ылғалдықтағы ағаш шығыны, м[3]сағ
0.1
8
Қуаттылықты реттеу, %
40-100
9
Салмағы, кг
2300
10
Ұзындығы, мм
3975
11
Ені, мм
2070
12
Биіктігі, мм
2363
13
Бағасы, тенге
1000000
ИАПЗ-738 бір білікті автотіркемесіндегі ЖБҚ айтарлықтай артықшылықтарға ие: отынның құрамдастырылған түрі, қолданудың уақыт сынынан өткен қарапайымдылығы және сенімділігі, толымдаушы және қосалқы бөлшектердің болуы, жұмыс үшін электр көзін қажет етпеуі, пайдаланатын су сапасын талғамауы, ал бұл өз кезегінде тіпті ең ауыр жағдайларда тез арада бу алуға мүмкіндік береді.
Уником МӨЖЗ өнімі бу өнімділігі сағатына 400 кг буды құрайтын екі білікті автотіркемедегі ПГУ-01 бу генераторы қондырғысы (1.6-сурет) шыға берістік және көмекші жабдықтарды булауда, сорғылы-компрессорлық және бұрғылау құбырларын булауда, превенторлерді, технологиялық сыйымды ыдыстарды және өзге жабдықтарды қыздыруда, жер асты ұңғымаларына күрделі жөндеу жүргізу барысында пайдаланылатын бу өнімін шығаруға арналған.
Қондырғының аталған моделі жақында ғана әзірленіп, өндіріске жіберілді (2009 жылдың 20 қарашасы). 1.6-суретте ПГУ-01 бу генераторының бекіткіші суреттелген.
Уником МӨЖЗ өндірген бу генераторы қондырғысының өзге өндірушілердің ұқсас бұйымдарымен салыстырғандағы басты артықшылықтары келесілер болып табылады:
- шағындық;
- ұтқырлық;
1.6-сурет-Екі білікті автотіркемедегі ПГУ-01
-жұмысшы қызметкердің үнемі қатысуын қажет етпейтін, автоматтандырылған тәртіптегі жұмыс;
- өзге технологиялық жабдықпен құрамдастырылу мүмкіндігі;
- құнының төмендігі.
1.1.3 Стационарлы бу генератор қондырғылары конструкциясы
Стационарлы бу генераторы қондырғылары түрлі салаларда одан әргі қолдану мақсатында қанныққан су буын алу үшін қажет.
Бұл қондырғылар басым көпшілігінде келесідей жұмыстар атқару үшін қолданылады:
- автотранспорт саласында көлік құралын тазалау және жылдың суық мезгілінде автоцистерналарды жылыту үшін;
- жол құрылысы саласында битум арнайы техникаларын тазалау, битум және асфальтті қыздыру үшін;
- сыйымды ыдыстарды және резервуарларды тазалау бойынша қондырғылар құрамында жуу ерітінділерін жылыту үшін;
- темір жол саласында темір жол көлігін тазалау және қыс мезгілінде сусымалы жүктерді жылыту үшін;
- құрылыс саласында бетонды жылыту және жылдың суық мезгілінде арнайы техниканы өңдеу үшін;
- коммуналдық шаруашылықта тұрғын үй ғимараттары, балабақша, мектеп, ауруқана, вахташылар, геологтар, мұнайшылар қыстақтарын жылыту қазандығы ретінде, сондай-ақ, жөндеу жұмыстары барысында жылыту жүйелерінің қатуының алдын алу үшін;
- мұнай-газ саласында түрлі құрал-жабдықтарды булау және жылыту, сорғылы-компрессорлық және бұрғылау құбырларын парафин қалдықтарынан тазарту үшін.
Стационарлы бу генераторлары бу құбыры, су құбыры, жылу құбыры жүйелерімен, бу түзуші элеватор және бойлер-аккумулятормен, қол сорғысы және бу түзуші инжектормен, жанармац багімен, бу камерасымен, қалаушы жәшікпен жабдықталған. Қол сорғысы қазанды сумен бастапқы толтыру және инжектор ақауы кезінде қазанды қоректендіруге арналған. Бу түзуші инжектор бу әсерінен ыдыстан немесе су көзінен сору арқылы жұмыс уақытында қазанды сумен қамтамасыз етуге арналған. Бу түзуші элеватор суық суды ыдыс немесе су көзінен сору үшін және оны бойлер-аккумулятор көмегімен бумен қызыру үшін, сондай-ақ, қыздырылған суды шаруашылық және өндірістік қажеттіліктер үшін су құбыры жүйесі арқылы айдап жіберу үшін арналған. Бойлер-аккумулятор суды қажет температураға дейін тез арада (2-3 минут ішінде) қыздыруға арналған. Сондай-ақ, бойлер-аккумулятор құрылғының әлдеқайда қауіпсіз және сенімді жұмысын қамтамасыз етеді, отынның кейбір көлемін жинақтайды, қазанды жылытылған сумен қоректендіруге мүмкіндік береді.
СБҚ-01 қондырғысы бу өнімділігі 400 кгсағ дейінгі, будың шыға берістегі температурасы плюс 151°C , ал қысымы 0,5-4 кгссм2 тең қаныққан бу алуға арналған. Сондай-ақ, мұнда қуаттылықты 40-тан 100 пайызға дейін реттеу мүмкіндігі бар. Қондырғының техникалық сипаттамалары 1.3-кестеде келтірілген. Аталған қондырғы жаз және қыс мезгілдерінде жұмыс жасауға бейімделген.
1.3-кесте-СБҚ-01 техникалық сипаттамалары
№
Параметр атауы
Параметр мәні
1
2
3
1
Будың жұмыс қысымы, кгссм[2]
0,5-тен 4-ке дейін
2
Бу өнімділігі, кгсағ
400
3
Қыздыру шегі, м[2]
5.5
4
Су цистернасы сыйымдылығы, м[3]
0,344
5
Отын багі сыйымдылығы, м[3]
0,164
6
Сұйық отын шығыны, кгсағ
20-40
7
Орташа ылғалдықтағы ағаш шығыны, м[3]сағ
0.1-0.2
8
Қуаттылықты реттеу, %
40-100
9
Салмағы, кг
1750
10
Ұзындығы, мм
4200
11
Ені, мм
2100
12
Биіктігі, мм
1980
СБҚ-2000100 стационарлы бу генераторы қондырғысы ("Уральский Завод Спецтехники" ААҚ өнімі) 1.7-суретте бейнеленген. Ол өндіріс салаларында қаныққан буды пайдалана отырып түрлі жұмыстар жүргізуде пайдалануға арналған.
1.7-сурет-СБҚ-2000100 шаналық нұсқасы
СБҚ-2000100 қондырғысының күймесінде қосымша қызмет ретінде, қуаттылығы 3,5 КВт тең автономды жылытқыш ("Webasto Airtop") немесе ұқсас құрылғы орнатылады. Автономды жылытқыш жылдың суық мезгілінде қазан, бекіткіш, құбыр арматураларының қатуын болдырмайды. Қондырғының техникалық сипаттамалары А қосымшасында берілген.
СБҚ-2000100 қондырғысының СБҚ-160010 қондырғысынан артықшылықтары :
- бу өнімділігі 400 кгсағатқа дейін айтарлықтай жоғарылатылды;
- су, отын және ауа жіберуді жеке-жеке реттеу жұмысты кез келген тәртіпте бу өнімділігін өзгертпестен жүргізуге, жүйе жұмысын тоқтатпастан максималды және минималды жұмыс тәртібіне бірқалыпты өтуге мүмкіндік береді, бұл өз кезегінде қазанда құрым мен күл шығарусыз оңтайлы жануды қамтамасыз етеді, қондырғының экологиялық таза жұмысына кепілдік береді, сондай-ақ, үнемді отын шығынын қамтамасыз етеді;
- қазанның дизель отыны шығыны айтарлықтай азайтылды. (СБҚ-1600100 үшін 80-100 лсағ қарсы 40-60 лсағ).
1.2 ЖБҚ түпнұсқасын таңдау
РФ және ҚР мұнай-газ өнеркәсібінде қолданылатын ЖБҚ конструкциясын талдай отырып, прототип ретінде, оларды пайдаланудың барлық тәжірибесін қамтыған, ЖБҚ-1600100 бу қондырғысын таңдаймыз.
ЖБҚ-1600100 кәсіптік жылжымалы бу қондырғысы мұнай-газ саласында ұңғымаларды, жер асты және жер үсті құрылғыларын булау, сонымен қатар құбырлар және өзге де мұнай өнеркәсібі жабдықтарын жылыту үшін пайдаланылады.
ТЖМ-да - ғимараттарды жылыту, апатты жағдайларда сумен жабдықтау жүйелерін жөндеу және жылыту үшін.
Коммуналдық шаруашылықта - жол төсемін, құбырларды, канализация жүйелерін тазалауда және өзге де ыстық су мен буды пайдалана отырып жасалынатын жұмыстарда. Таңдалынып алынған түпнұсқаның техникалық сипаттамалары 1.4-кестеде берілген.
Берілген бу қондырғысының қалған ЖБҚ-дан артықшылығы:
- отын шығынын 30%-ға дейін үнемдейтін құйын тәрізді жану құрылғысы;
- қызудың максималды температурасы - 1500°C;
- отын түрі - дизель және мұнай дистилляттары (р=0,8 -- 0,9см3);
- жану құрылғысының ТӘК-і - 98%;
- жану құрылғысы патентке ие;
- максималды жанармай шығыны - 40 кгсағ.
- жұмыс үрдістерін автоматты басқару жүйесінің болуы.
Бақылау жүйесі жұмыс үрдісі параметрлерін (жанармай шығыны, орташа температура, орташа қысым, қондырғы ТӘК-і және өзге параметрлер туралы мәліметтер) радиоарна бойынша жинақтау, бейнелеу, сақтау және таратуды қамтамасыз етеді.
oo кузовта қызмет көрсетуші қызметкерге арналған бөлек бөлме қарастырылған;
oo қондырғы автономдылығы - 14 тәулік;
oo ДС-25 палубалы дизель қозғалтқышы қондырғының автономды жетегі ретінде пайдаланылады, сондай-ақ, кернеуі 220В, қуаты 1,7 кВт электр тогымен қамтамасыз етеді.
Автономды жетекті қолдану автокөлік қозғалтқышы ресурсын 2 есе арттырады, жұмыс үрдістерін жүзеге асыру барысында жанармай шығынын 30-35%-ға төмендетеді және қондырғының қозғалыс үрдісінде технологиялық операцияларды жүргізуге мүмкіндік береді.
Су әзірлеу жүйесі табиғи тұщы су көздерінен қазандық суды дайындауды қамтамасыз етеді:
oo өнімділік 5000 кгсағ дейін;
oo максималды қысым -- 8 кгсм2;
oo фильтрлерді ауыстырғанға дейінгі қызмет ету мерзімі - 5 жыл.
Аталған технологияны пайдалану қондырғыны қазандық сумен құйып дайындау үшін автокөліктің бос жүрісін айтарлықтай қысқартады.
1.4-кесте-ЖБҚ -ның технологиялық сипаттамасы
№
Параметр атауы
Параметр мәні
1
2
3
1
Бу өнімділігі, кгсағ
600-1900
2
Бу температурасы, °C
310-ға дейін
3
Бу қысымы, кгсм[2]
100-ге дейін
4
Жанармай шығыны, кгсағ, артық емес
40
5
Жылуөнімділік, кДжсағ
1178760-3929200
5.1
(есеппен алғанда), Ккалсағ
282000-940000
6
Қондырғының барлық механизмдерінің жетегі
Автокөлік күш қозғалтқышынан немесе палубалы автономды жетегінен
7
Қондырғыны басқару
Оператор кабинасынан
8
Су цистернасының сыйымдылығы, м[3]
5,2 -- 7,5
9
Жанармай багі сыйымдылығы, м[3]
1,5 -- 2,1
10
Габариттік өлшемдер, мм
9520х2500х3750
11
Масса (су мен жанармай құюсыз), кг
23250 (15350)
1.2.1 Қондырғының жұмыс жасау тәртібі
1-ші жұмыс тәртібі - ыдыста қазандық суының тепературасын белгіленген 35-50°С диапазонында автономды жұмыс тәртібінде сақтауға мүмкіндік береді.
Ыстық су бойынша өнімділік - 2438 кгсағ.
Қыс мезгілінде уақытша үй-жайларды жылытуға арналған тұйық цикл бойынша су жылыту қазаны ретінде қолданыла алады.
2-ші жұмыс тәртібі - tорт=150°C, Рорт=4-5 кгсм2-ге тең қаныққан бу өндіруге арналған. Бу өнімділігі - 2438 кгсағ. Металл және өзге де беттерден мұнай және шлам қалдықтарын кетіру үшін қолданылады.
3-ші жұмыс тәртібі - tорт=210°C, Рорт=35-40 кгсм2-ге тең қаныққан бу өндіруге арналған. Бу өнімділігі - 1900 кгсағ. Ұңғымаларды күрделі жөндеуден өткізу және өзге де жөндеу жұмыстары барысында сорғылы-компрессорлық құбырлардан парафин қалдықтарын алу үшін қолданылады.
4-ші жұмыс тәртібі - tорт=310°C, Рорт=100 кгсм2-ге тең қаныққан бу өндіруге арналған. Бу өнімділігі - 1900 кгсағ.
5-ші жұмыс тәртібі - іске қосу алдындағы жану бөлігі элементтерін баяу жылытуға арналған.
6-шы жұмыс тәртібі - автономды, КУНГ-дағы температураны ұстап тұру үшін.
Қондырғы жабдығы КамАЗ автокөлігінің өтімділігі жоғары шассиіндегі жабық герметикалық кузовта орналастырылған. (сыртқы температура минус 30°С болғанда, температураның төмендеуі тәулігіне 1-2°С аспайды).
Жұмыс үрдісін басқару және қондырғы жұмысын бақылау автокөлік кабинасынан немесе оператор кабинасынан жүзеге асырылады.
1.2.2 Түпнұсқа конструкциясын талдау
Жаңа заман ЖБҚ-сының жаңа моделін әзірлеудің алғышарттары: біріншіден, мұнай-газ өнеркәсібінің күннен-күнге артып келе жатқан талаптарын, яғни мұнай өндірудің жаңа технологиялары және қолда бар ұңғымалар қыртысының, соның ішінде гидротермоирозионды бұрғылаудың мұнайқайтарымдылығын арттыру, мұнай құбырларындағы парафиндік және өзге де қалдықтарды өңдеу және жоюды қанағаттандыруға қабілетті қондырғы моделін жасап шығару қажеттігі; екіншіден, қыртыстың сулануының артуына байланысты мұнай өндіруге кететін экономикалық шығындардың өсуі болды.
Ромашкинский кен орнында мұнай құбырларын булау, ұңғымаларды және айнала орнатылған колонналарды жылыту, мұнайлы және сулы қабаттарға жылу жіберу бойынша жүргізілген тәжірибелік жұмыстар, сондай-ақ, отандық және шет елдік мұнай өндіруші компаниялардың мұнай және газ өндірудің жаңа озық әдістерін дамыту бойынша жүргізген тәжірибе және талдау жұмыстары нәтижесінде барлық талаптарға сай қондырғы жасап шығаруды қамтамасыз ету үшін бір қатар есептеулер жүргізілді.
Экономикалық және тактико-техникалық шешімдердің үйлесімі басты міндет ретінде қойылды. Қондырғы барынша автоматтандырылған, оңтайлы, салыстырмалы түрде арзан, пайдалануда қарапайым, сенімді және бір қатар жүктемелік сипатқа ие болуы тиіс.
Ескі бу генераторының параметрлерін есептеу барысында, оның орнына өндіріске орнатып қою мезетінде барлық техникалық және экономикалық талаптарға сай жаңа оттық құрылғы және қауіпсіздік аспабы үйлесімін қамтитын комплексті пайдалану әлдеқайда орынды деген қорытынды шығады.
Аталған қондырғыны өндірушілер нарығына маркетингтік зерттеу жүргізу нәтижесінде тұтынушы үшін баға мен сапаның толық сәйкессіздігі анықталды.
Қондырғыны жетілдіру шарттары негізінде қоректендіруші сорғыға есептеулер жүргізілді: қуаттылық және жүктемелік сипаттамалар айтарлықтай шектеулі және габаритті өлшемдер тым үлкен.
Үш плунжерлі сорғының әр түрлі түрлерін пайдалану бойынша басты талап өнімділік, габариттер, сапа және баға үйлесімі болып табылған бір қатар зерттеулер мен тәжірибелік жұмыстар жүргізілді.
Осылайша, бірінші міндет жану құрылғысы мен аспап комплексін дайындау және жасау болды, сонымен қатар, екінші міндет, тұтас қондырғыға қойылатын өндірістік қауіпсіздік талаптары нормасын арттыру бойынша жұмыстар жүргізілді. Оңтайлы қоректендіргіш сорғыны іздеу және шешімін табу.
Жүргізілген есептеу және тәжірибелік зерттеу жұмыстары нәтижесінде жаңа қондырғыда бірқатар конструктивті шешімдер қолданыс тапты:
oo құйын тәрізді оттық құрылғы құйын табиғи құбылысын үлгілейді және ол отынның неғұрлым толық жанып кетуін және жұмыстың неғұрлым жоғары температурада өтуін қамтамасыз етеді. Ал бұл өз кезегінде аз отын көлемін қолдануға мүмкіндік береді. Модельді қатар қуаттылығы - 300 кВт-тан 1 мВ дейін;
oo тұтату жүйесі электронды, жоғары вольтті және автокөліктің борттық торабынан келеді;
oo Рубин аспабы басқару жүйесінің тұтастығын қамтамасыз етуді, оттың жану үрдісін, будың берілген жұмыс тәртібі жағдайын, отын шығынын, қазан ТӘК-ін, қалыпты қорларды, мотто сағаттардың атқарымын, ЖҚ жүзеге асырылуын бақылауды қамтамасыз етеді. Ақпараттар жүйесі ЖҚ жүргізілу уақыты туралы, тапсырыс беруші ұйым диспетчерлігіне және бухгалтериясына электронды нысанда атқарылған жұмыс туралы есептілікті беруді қамтитын бақылау параметрлері жайында хабарландыруды қамтамасыз етеді. Барлық модельдік қатарға бейімделген. Аспап ЖБҚА-1600100 М және ЖМДА бу генераторы қондырғыларының өндірістік үрдісін басқару, реттеу, бақылауға, сонымен қатар автоматты және автоматтандырылған өлшеу жүйелерін құруға арналған автоматтандыру құралы (ГСП) болып табылады;
oo жиналмалы басқыш қондырғыны пайдалану және тасымалдау барысында қолайлылықты қамтамасыз етеді;
oo ойық шатырында орнатылған терезе КУНГ кеңістігінің жақсы жарықтануын қамтамасыз етуге мүмкіндік береді;
oo қоректендіруші құбырлар шахтада цистерна мен бу генераторы арасындағы пайольді кеңістік астына қойылған, құбырларға арналған өтпелі табалдырықтар алынып тасталынды;
oo магистральді құбырлар көледенең ретпен орнатылған, бұл бу генераторын пайдалану және үрлеу барысында қолайлылық тудырады;
oo кішігірім габаритті бола отырып, 600-ден 2500 м3-ке дейін өнімділік бойынша қондырығының модельді қатарын кеңейтуге мүмкіндік беретін жаңа қоректендіруші сорғы орнатылған, клапан конструкциясы пайдаланып болған соң сорғыны және қоректендіруші құбырларды фильтрден төгетін құбырға дейін кептіруге мүмкіндік береді;
oo сымдар жүйесі кабельдерге жинақталған және кунг шатыры бойымен трассаларға жинап қойылған.
Қондырғы көп атқарымды, оның төрт негізгі және екі қосымша жұмыс тәртібі бар. Олар келесілерге арналған:
oo жалпы техникалық қажеттіліктерге, қышқалдар мен сілтілерді араластыру моншасына қажетті ыстық су өндіру үшін;
oo төмен қысымды бу өндіру және құбырларды, тербелме білдектерді, сорғыларды, резервуарларды және өзге де жер үсті құрылғыларын булау үшін, булиттер ішіндегі сұйықтықты жылыту үшін;
oo орташа қысымды бу өндіру және мұнай құбырлары ішіндегі парафиндік және басқа да қалдықтарды тазалау бойынша жұмыстарды қамтамасыз ету, үлкен көлемді булиттерді булау және гидро бұрғылау барасында абразивтерді қыздыру және араластыру бойынша жұмыстарды қамтамасыз ету үшін;
oo жоғары қысымды бу өндіру және 800 метр тереңдікке және гидротермоэрозионды бұрғылауға бу жіберуді қамтамасыз ету үшін;
oo қондырғыны күйге келтіруге арналған қосымша жұмыс тәртібі;
oo қосымша жұмыс тәртібі қондырғыны күзгі-қысқы мезгілде немесе қиыр солтүстік жағдайында пайдалану барысында қазанның ішкі кеңістігін және оттық элементтерін баяу қыздыруға арналған.
Жүргізілген зерттемелер және жаңа конструкторлық шешімдер негізінде, қондырғыны ЛУКОЙЛ, Славнефть, Татнефть және Сургутнефтегаз объектілерінде өндірістік сынақтардан өткізу туралы шешім қабылданды. Татнефть ұйымында он күн бойы Нальчинского машиностроительного завод өндірген ЖБҚА қондырғыларының, Первомайскхиммаштың ескі ЖБҚА 1600100 қондырғысының, Татниинефтемаш әзірлеген қондырғының, Свердловск қондырғысының және жаңа заман ЖБҚ-ның салыстырмалы сынақтары жүргізілді.
Жаңа ЖБҚА-1600100 қондырғысы келесідей параметрлері бойынша таңдаулы деп танылды:
oo конструкторлық шешімдер қатары және үйлестірілу тәртібі бойынша;
oo экономикалық көрсеткіштер бойынша (жанар-жағармай шығыны);
oo экологиялық көрсеткіштер бойынша, Еуро-2 стандартына сай болуы;
oo жаңа оттық құрылғысы бойынша;
oo Рубин қауіпсіздік және басқару жүйесі бойынша.
Ижнефтемаш ЖБҚ-1600100 жылжымалы бу генераторы қондырғысы далалық жағдайларда бу және ыстық су өндіруге арналған автономды қазандық болып табылады.
Су бу генераторы иректүтігіне цистернадан сорғы көмегімен құбырлар бойынша беріледі. Бу өндіру бу генераторының жағу бөлігінде жанармайдың жану химиялық реакциясы және жылудың бу генераторы иректүтігінің қабырғалары арқылы суға берілуі нәтижесінде судың булану үрдісі барысында жүзеге асады.
Ауа тотықтандырғыш ретінде желдеткіш көмегімен тангенциалды түрде осерадиалды шүмекті аппарат арқылы, бұл аппаратта ауа ішінара жылынады, одан әрі жану құрылғысының аксиалды күректі құйындатқышқа, одан әрі бу генераторының жағу бөлігіне жіберіледі
Жануға қажетті жанармай бактан оттық құрылғыға (ОҚ) сорғы арқылы беріледі. ОҚ бу генераторының құйын тәрізді жағу бөлігінде қоспа жасау және жанармай қоспасын жағу үшін қызмет етеді, ол құйын табиғи құбылысын үлгілейді және мұнда ауыр салмақ есебінен жанармай бөліктері перифирияларға шашылады. Жана отырып және температура жоғарылай отырып, көтеру күші жылдамдығы және перифирияға түсетін қысым артады, ал орталық бөлікте төмен қысым аймағы пайда болады, соның есебінен отынның ауыр салмақты, толық жанбай қалған бөліктері араластыру бөлігіне қайта келеді.
Құйынды ағындар үш негізгі бөлікке бөлінеді:
oo араластыру бөлігі - тотықтандырғыш (ауа), отын және пайдаланылған газдарды араластыруға арналған;
oo жану бөлігі - құйынды ағын перифириясында жанармай қоспасын максималды жану температурасымен жағуға арналған;
oo пайдаланылған газдар бөлігі - толық жанбай қалған өнімдер құйынды ағынның орталық бөлігіндегі үлкен өлшеген салмақ және ажырау (төмен қысым аймағы) есебінен бастапқы бөлікке қайта келеді, ал ыстық пайдаланылған газдар өзінің денесін екінші иректүтікке бере отырып, атмосфераға шығарылады.
Қондырғы өндірген бу ұңғыма немесе булау объектісіне магистральді құбырлар жиынтығы, бұрылу иіні, тиек түйіні немесе шланг көмегімен жіберіледі.
Дұрыс таңдалынып алынған температуралық жұмыс тәртібі қондырғының үнемді жұмыс жасауына әсер ететіндігін ескеру қажет. Қондырғы ыстық су мен қаныққан бу өндіруге арналған.
Рубин аспабы Эйлер бойынша салынған бу энтальпиясы бөліктері бойынша таңдалынып алынған жұмыс тәртібіне байланысты қаныққан бу өндірісін автоматты түрде реттеп отырады.
1.3 Таңдалынып алынған түпнұсқаны жаңа әдістерді арқылы құрастыру
ОАО Ижнефтемаш қолданыстағы ЖБҚА-1600100 М қондырғылар паркін жетілдіре алады. Жетілдіру мақсаты жану құрылғысын, бақылау және қауіпсіздік жүйелерін алмастыру, қозғалтқышты, сондай-ақ, автономды палубалы дизель қозғалтқышы қондырғысын жетілдіру болып табылады. .
Қондырғы отын шығыны, бу күйі, орташа температура мен қысым, қазан ТӘК-і туралы мәліметтер жинауды қамтитын ақпарат жинау және тарату жүйесімен жабдықталады. Ақпараттарды тарату диспечерлік кәсіпорынның ЖК-інің кіріктірме флэш-жадына радиомодем көмегімен жазу арқылы жүзеге асырылады.
ТО-1, ТО-2, ППО және автокөліктің километрдегі жүрісі туралы ППР атқарымын бақылау және есепке алу жүйесі қосымша орнатылады. Бұл жүйе эксплуатация қызметін жоғарғы құрылғыдағы жүргізіліп жатқан жұмыстар регламенті, сондай-ақ автокөлік ІЖҚ-ның жай-күйі туралы алдын ала хабарландырады. қалу уақыты айтарлықтай қысқарады және оның мобильділігі артады.
Іске қосу жағдайларына, құбырларды өңдеу, тампонажды жұмыстар өндірісі немесе өзге мақсаттарға сүйене отырып, жұмыс тәртібін дұрыс таңдау арқылы жанар-жағармай материалдарын 40%-ға дейін үнемдеуге қол жеткізіледі.
1.3.1 Бу қазаны
ТУ 3112-947Э9587-2007 бойынша өндірілетін, ЖБҚ-1600100 қондырғылары құрамына кіретін бу қазаны мұнай ұңғымаларын, жер үсті құбырларын, ыдыстарды, арматураларды және өзге мұнай өнеркәсіп жабдықтарын булау үшін жоғары қысымды (100 кгсм2 дейін) бу ... жалғасы
