КІРІСПЕ.
Бүгінгі автоматтандыру саласы бойынша барлық салаларда
көшбасшылық орынға ие. Әсіресе жылу электр секторында.
Автоматтандыру мәні: Автоматты бақылау, қазіргі заманғы өнер дамуының
басты бағыттарының бірі болып табылады. Ол, өсті өнімділігін
қамтамасыз етеді қысқарды өндірістік шығындар, өнім өнімділігін
жақсартады, нөке және қалдықтарды өндіру азайтады, операциялық
персоналдың санын азайтады, еңбек жағдайларын жақсарту, апаттарды
азайту. Өнеркәсіп өндірісі автоматтандыру мүмкін емес процесінің
тиімділігін арттыру. Нақты зауыт немесе объектіде түрлі технологиялық
процестерді басқару автоматтандыру ені, негізінен технологиялар мен
объектінің жетілдіру жалпы деңгейін сипаттайды. Физикалық және
психикалық еңбек арасындағы айырмашылықты жоюға, оның барлық
нысандарында, еңбек мәдениетін арттыру, адам еңбегінің қабылдау
арқылы. рет сол уақытта ондаған автоматтандыру жақсы барлық негізгі
және қосалқы үдерістерді автоматтандырады. Қазандық автоматтандыру
түрлі қажеттіліктерін қанағаттандыру үшін мүмкіндік беретін,
өнімділікті арттырады. Бұл қолмен осы процестерді реттеу үшін
қажеттілігі қызметкерлерінің босату әкеледі. арнайы автоматты
құрылғының енгізу ауаның ластануын алдын алу, жарақат жағдайларды
қоспағанда, жабдықтарды апатсыз жұмысын жеңілдетеді. Соңғы жылдары,
көп көңіл өнеркәсіптік қазандықтарын кешенді автоматтандыру
аударылады.
Физикалық шамалардың өлшеу бірі айналамыздағы әлемді түсіну
тәсілі және әр түрлі технологиялық бақылау негізгі құралы болып
табылады. табиғат зерттеу объективті факторы ретінде өлшем рөлі мен
маңызы бір рет оларды ғылыми зерттеулер негізі болып саналады ұлы орыс
ғалымы Дмитрий Менделеев деді. Шынында да, ғылым мен техниканың
дамуына мән (1 метрология өлшеу ғылым.) Өте жоғары болып табылады,
және қазір ешқандай өлшем білім мүлдем дерлік аумағын істей алмайды.
елде ғылыми-техникалық, сондай-ақ тығыз метрология дамыту мен
жетілдіруге байланысты. физикалық шамалардың өлшеу ұзақ тарихы бар.
уақыт мөлшері мен дене салмағының орта ғасырларда өлшеу.
Маңызы зор электр тоғының көмегімен қашықтықта метр, үшін түрлі
құрылғыларды құру ресейлік ғалымдар шиллинг жұмыстары, BS-мыс, Б.Б.
Голицын және басқалар болды.
Жылу өлшеу жылу энергиясын өндіру және тұтыну процестерімен
байланысты көптеген физикалық айнымалыларға анықтау үшін
пайдаланылады.
Бұл (сондықтан қысым, ағынын және, деңгейін, газ құрамы мен.)
Анықтау қалай таза жылу айнымалылар (температура, жану жылу, жылу,
т.б.) және кейбір басқа, электр жүйесінде маңызды рөл атқарады
қамтиды.
Сонымен қатар, жылу-инженерлік шаралар зерттеу және өндірістік
әдістері және жылу энергиясын және жылу тұтыну әдістерін одан әрі
жетілдіру қажет. Маңызды рөл олар арнайы түрлендіргіштердің көмегімен
жүзеге асырылады жылу электр автоматика құрылғыларын (автоматты және
басқару, технологиялық қорғау, дабыл), ойнайды.
Қазіргі заманғы жылу электр станцияларының сенімді және үнемді
операция құрылғыдағы әртүрлі санына, мақсаты және пайдалану бақылау
құрылғыларды принципі мүмкін емес. күрделі электр құрал-жабдықтармен
жабдықталған Осы электр станцияларының, жылу бақылау органикалық оның
жұмысына байланысты және өте маңызды элемент болып табылады.
ТМД елдерінде көптеген және әртүрлі құрылғылар жылу бақылауды
босату қамтамасыз ететін ірі және жақсы жабдықталған құралды- саласы
құрылды. Жасайды және жаңарту және айтарлықтай жабдықтарды оның
ауқымын азайту, құрылғылардың сапасын, сенімділігін және төзімділігін
жақсарту және олардың құнын төмендету үшін арналған өнеркәсіптік өлшеу
құралдары және автоматика бірыңғай мемлекеттік жүйесін, жүзеге
асырады. Ерекшелігі айтарлықтай өндірістік мақсаты құрылғылардың құнын
жеңілдетеді және төмендетеді жеке элементтердің, тораптар мен
блоктарды оның максималды болып табылады, орнату, қызмет көрсету және
жөндеу жеңілдетеді. билік үшін үлкен маңызға бірлік бақылау
машиналары , ақпараттық және компьютерлік-ды көлік құралдарын және
басқа да қазіргі заманғы өлшеу технологиясы өтініш негізінде
орталықтандырылған автоматты басқару жүйесі енгізіледі.
Қазіргі уақытта, кең таралған процесстермен автоматтандырылған
басқару жүйесі. Мұндай жүйелерде технологиялық барысын сипаттайтын, әр
түрлі өлшеу құралдарының үлкен санының ақпарат алады электрондық
компьютерлер (компьютерлер), жүзеге асырады. Электрондық есептеуіш
машина қолдану нүктесі-мен жоғары сенімділігі қажетті жағдайында
құралдарын әдістерін қолдануды талап етеді және өлшеу.
Электрлік емес құндылықтар (,қысым, ағыны, т.б.) электр өлшеу
принциптерін қолдануға негізделген ең заманауи жылу құрылғылар.
Кейбір электр және мәндері арасындағы сандық салынған. Бұл өлшеу
принципі дәлдігі мен шынайылығын құралы құрылғыны жеңілдетеді және
қашықтықта олардың айғақтарына беруді береді арттырады.
Жылу өлшеу үшін кеңінен қолдану құрылғы қарапайымдылығы, жоғары,
сезімталдығын және жылдамдығын ерекшеленетін автоматты электрондық
өлшеу приборы алды. радиоизотоптарды қасиеттері негізінде құрылғылар,
УЗИ, жиілігі жоғары, және басқа да озық өлшеу әдістерін бірқатар
ретінде жобаланған.
1. Қысқаша техникалық сипаттамалары.
1.1. Технологиялық жабдықтың сипаттамасы.
Тағайындау процесі және оның құрылымдық схемасын
сипаттау.
процесі технологиялық параметрлерін мынадай мазмұндағы бу өндіруге
арналған:
• 1.3 МПа қысым
• 180 ° С температураға
• 20 т сағ тұтынуды
Әуе жазғы кезеңде қазандық Оттықтар желдеткіш қысым 65-195
кПа айдалады, ауа сорғыш көшеде алынады. қазандық бөлмеден, қыста.
Отын (Бұл үдерісте табиғи газ болып табылады) 60-180 кПа қысымы
қазандық оттықтың жеткізіледі.
Режим картасына көрсетілген әуе отын пайдалану коэффициенті.
қазандық Оттықтар ауамен отынның пропорционалды араластыру жүреді.
Байланысты жүргізу және конвекция бір мезгілде жатқан
жүзеге асырылады жылу, су-бу қоспасының жану өнімдері ауыстыру, ерлі-
зайыптылар, қазандық элементтерінің қозғалады. Металл қабырға,
сондай-ақ жылу өткізгіштігі ауыстырылды жылу сыртқы және ішкі
ластануы.
Жану газдар шығарындыларын көзі оның жанып алауды және жану
нәтижесінде өнім көлемі болып табылады. Жалын сәулелену қарқындылығы
газ құрамы және технологиялық жағдайларға байланысты болады.

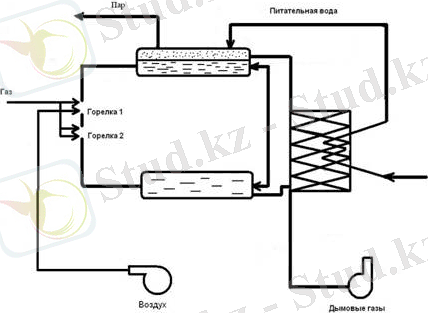

Сурет - 1.1. Қазандық ДКВР 2013. Блок схемасы.
Жоғарғы барабан қазандыққа деаэрации және жемшөп
сорғылардың кейін су беру. Су төгетін құбырдың Келесі, ол тарату
бастайды.
Температура конвекция қан тұратын жану камерасында арқалықтың
және құбырлар көтеру әсерінен қызады. Жылытылатын және ыстық және
суық судың тығыздығы айырмашылықтарға байланысты оны көтеріп.
Бу түрінде келеді. Су мен бу араластыру болдырмау үшін барабан
сепараторлар қарастырылған. Бу құбыр үшін одан әрі бу, бу
коллекторына кіреді. Жану процесінде өндірілген түтін газдар нәрлі
алдын ала қыздыру үшін экономайзера бағытталған. Әрбір оттық
желдеткіш бөлек жеткізіледі. қазандық индукцияланған жобасы
желдеткіш оттық вакуумды қамтамасыз ету үшін орнатылады.
Келесі матч орнату қазандық барабанның төменгі жағында:
• Су төгетін барабан
• Барабан жылыту бу жолында қайтымды клапандары бар клапаны
қазандық барабанның төменгі жағында, екі тиек арматурасымен екі
үрлеу сызықтар бар. Қазандық үрлеу өнім үрлеу үшін тоғыз ұпай бар.
Үздіксіз үрлеу оң циклондық қазандықтың адресінен жүзеге асырылады.

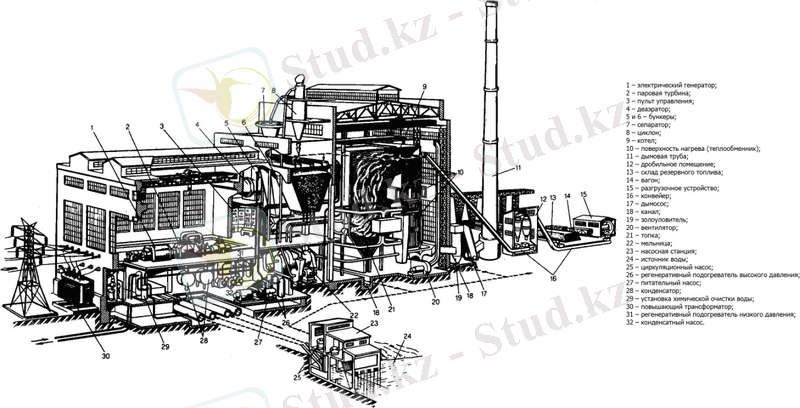

Сурет - 1.2. Жабдықтың орналастыру схемасы (ЖЭС).
1 - электр генераторы; 2 - бу турбина; 3 - басқару блогы; 4 -
газсыздандыру құрылғысы; 5 және 6 - бункерлер; 7 - сепараторы; ; Циклон
- 8 9 - қазандық; 10 - қыздыру бетіне (жылу алмастырғыш); 11 - түтін;
12 - кеңістік ұсақтау; 13 - сақтау резервтік отын; 14 - автокөлік; 15 -
разряд құрылғы; 16 - конвейер; 17 - индукцияланған жобасы желдеткіш; 18
- Passage; 19 - күл жинаушы; 20 - желдеткіш; 21 - пеші; 22 - Mill; 23 -
сорғы станциясы; 24 - су көзі; 25 - айналыстағы сорғы; 26 -
регенеративті жылытқыш жоғары қысымды; 27 - қазандық қоректік сорғы; 28
- конденсатор; 29 - химиялық су тазарту орнату; 30 - Қадамдап
арттырылатын трансформаторлық; 31 - регенеративті Қыздыру төмен
қысымды; 32 - конденсатын сорғы.
2. Автоматтандыру технологиялық құралдарын таңдау.
2.1. Реттелетін параметрлерін таңдау.
Қазандық 2013 - табиғи айналымын жобалау, оларды бар
қос барабанды, тік су құбырлы экрандалған жану камерасына және
иілген түтіктер бу дамыған сәулесін қалпына келтірілді. Ползунова
және Бийск қазандық зауыты. жану камерасы жағы, алдыңғы және артқы
экрандар болып табылады.
Конвективті ұзақтығы түріне қазандық арқалық. жағы дәліздерді
жабылусыз өрт балшықтан желдеткіш жанында орнатылған алтыншы
сәулелік құбырлар, бірінші бөлігінің жуу жақсарту үшін. артқы
қабырғаға симметриялы қазандықтың шығу газдар.
Болат және HS 16 жасалған қазандық 13 мм қабырғасының қалыңдығы
1000 мм, ішкі диаметрі. артқы түбі барабандар тексеруге көтеріледі.
: Орналасқан жоғарғы барабанның ішіндегі
• Екі қоректік түтікше;
• бөлу құрылғысы;
• Қалқаның;
• таза қақпақты сынамалары мен үлгілерін іріктеп алу фитингтер;
• КИПиА фитингтер
төмен барабан орналасқан:
• Қалқаның;
• таза қақпақты сынамалары мен үлгілерін іріктеп алу фитингтер;
• КИПиА фитингтер.
Қазандық жеті тізбек бар. жағы, алдыңғы, артқы және конвекция
сәуленің төрт. Су жоғарғы барабан жеткізіледі. алдыңғы экранның
контуры барабан жоғарыдан беріледі. Тамақтану қалған тізбек
барабанның төменгі өндіріледі. Нұсқалары құбырлар месе конвективті
арқалық жолы кем қыздырылған түтік түйінін соңғы сериясы болып
табылады.
Екі сатылы - қазандық булануын қозғаушы.
Артқы жағында, алдыңғы экранның, артқы, конвективті сәулесін:
бірінші булану кезеңі немесе бөлікті тазалау құрылымын қамтиды.
булану немесе тұз бөліктің екінші кезеңде қашықтан циклондар жағы
экрандар белгіленген. Экран және су құбырлар 51 мм сыртқы диаметрі
2,5 мм қалыңдығы және көміртекті болат М 20. Экран құбырдың жасалған
қабырға палаталарының (коллекторлар) дәнекерленген отыр. Жылыту
құбыр қазандық барабан кеңейді. камералар 200 мм және 8 мм
қабырғасының қалыңдығы ішкі диаметрі.
Қазандық қазандық үшін көлденең орнатылған күйеден және күлден
қазандық құбырлар сәуленің тазалау үшін стационарлық үрлеу
құрылғыларымен жабдықталған және
Бүйір қабырғалары қоса беріледі. МПа 0,7 кем емес, қаныққан бу
қысымы соққанын үшін пайдаланылады.
Булану немесе тұз бөліктің екінші кезеңде қашықтан циклондар
жағы экрандар белгіленген. Экран және су құбырлар 51 мм сыртқы
диаметрі 2,5 мм қалыңдығы және көміртекті болат М 20. Экран құбырдың
жасалған қабырға палаталарының (коллекторлар) дәнекерленген отыр.
Жылыту құбыр қазандық барабан кеңейді. камералар 200 мм және 8
мм қабырғасының қалыңдығы ішкі диаметрі.
Қазандық техникалық сипаттамалары:
1. Бу - 20 т сағ;
2. жұмыс рұқсат қысымы - 1,0 МПа;
3. Дизайн қысымы 1,4 МПа;
4. Жылу қалқандары беті - 73,5 см2;
5. жылу сәуленің бетін - 317 м2;
6. жалпы қыздыру беті - 390,5 м3;
7. қазандықтың су көлемі - 10,6 м3;
8. бу қазандығы көлемі - 1,84 м3;
Реттелетін параметрлерін таңдау.
Бақылау объектісі бу қазандығы табылады.
тиімділігін айқындайды қазандық шығуда бу (қысым 1,3 МПа, 200 ° C
температурада) сапасы болып табылады.
процесінің қалыпты мінез-құлық кедергі алаңдатарлық ықпалға ұшыраған
нақты бақылау объектілері. сыртқы және ішкі үрейлі әсер бар.
Сыртқы наразылық (байланысты енгізу параметрлері өзгерістер,
кейбір демалыс және OS параметрлерге) сырттан отын тұтыну, ауа, бу,
су өзгерісін нысанды еніп.
Отандық бұзылуы айнымалылар бақылау объектісі (ластану, қазандық
түтіктер коррозиядан) орын алады. Олар жөндеу үшін аялдамаларды
жою.
Басқару сыртқы наразылық тұрақтанды болады өңдейді.
Басқару мақсаттары, және процесінің қалыпты барысында, реттеу
режимі картасына сәйкес үшін отын жеткізу бойынша әсермен қазандық
барабан бу қысымы. (1.3 МПа)
Пайдаланылған нұсқаулығы қалақ тақтайшаларын түтінінен қазандық
пеште вакуумдық. (0,025 кПа)
отын мен ауа ағынының қатынасы, желдеткіш құрылғының нұсқаулығынан
әсер ету.
Қазандық барабанның ішіндегі деңгейі, жемшөп су ұсынысқа әсер
ету. Өнім іріктеу жүйесі.
Қазіргі уақытта Қазақстанда мемлекеттік жабдықтар мен
автоматтандыру жүйесін пайдалана отырып. (ГОСТ 12997-67). Бұл жүйенің
құрылғылары стандартталған элементтердің жасалған, өзара бар, және
стандартты кіріс және шығыс сигналдарын бар, қамтамасыз ететін:
• жоғары дәлдікпен
• құрылғылардың сенімділігі мен ұзақ арттыру
• құрылғылардың жаппай өндіру үшін мүмкіндік береді
• құнын төмендетеді
• орнату, қызмет көрсету және жөндеу жеңілдетеді
Жүйесін Барлық модульдік түріне негізделеді және үш филиал бөлінеді:
• электр
• пневматикалық
• гидравликалық
Электр пневматикалық датчик пайдалана отырып, бір филиалының көшу
қарастырылған.
стандартты сигналдардың өзгеру диапазондары.
пневматикалық:
• 0.02-0.1 (МПа)
Электр сигналдары DC:
• 0-5 мА
• 0-20 мА
• 0-100 мА
• 4-20 мА
Айнымалы ток сигналдар:
• 1-3
• 0-2 жылы
Электр жиілік сигналдары:
• 1500-2500 Гц
• 4000-8000 Гц
20-13, өйткені оның жылдамдығы, сенімділігі мен компьютерлік
құралдармен үйлестіре мүмкіндігі электр жүйесін таңдалған ДКВР
қазандық автоматтандыруға арналған.
Қазандық цехының тұрғын аудандарды зауытының және жылу өз
қажеттіліктері үшін ыстық су, бу және жылу өндіреді, сонымен қатар,
бу турбина генераторы электр қазандықтың шыққан. турбиналық
генератордың шығатын бу зауыт өз қажеттіліктеріне беріледі.
Яғни, қазандар .. - қазандық бірлік орналасқан осы дүкенде, яғни
бу қазандары (1,2,3,4,10) және ыстық су (5,6), қазандықтар 3 және 4
билік пен мақсатында әр түрлі бу турбиналы генератор өндіріледі және
жылу энергиясын электр энергиясына айналады.
Төмендегідей технологиялық процесс болып табылады: химиялық бу су
бұрап процесі бу қазандықтар, барабанда тікелей жүріп құбыры сорғылар
химиялық семинар суды өңделген. Қазан агрегаттарында, сондай-ақ керек-
жарақтармен жабдықталған:
1) Бұл жемшөп Жылытуға үшін пайдаланылады;
2) Перегревателя - ыстық бумен шығару үшін;
3) Әуе жылытқыш - ауаның жылытқыш;
4)Үдемелі жобасы тетіктері - пайдаланылған жанкүйерлер мен
желдеткіштер, қазандықтың үшін арналған қозғалыс.
Барлық басқару элементтері қазандық панелі аспаптар (БӨАжА)
көрсетіледі. бақылау-өлшеу аспаптарының қамтамасыз панельдер
орнатылған жабдықтың:
- Қазандық пештің тартқыш;
- Қазандық қоректік су тұтыну;
- Қазандық газ ағыны;
- Бу тұтыну;
- Бу қысымы қазандық ағыны және т.б. ..
қазандықтар, сондай-ақ автоматты түрде төтенше жағдайларда отынның
ағымын тоқтату құрылғыларымен жабдықталған:
- Ұлғаюы (азаюы) газ қысымы;
- Шырақтардың Жойылу;
- Барабанның ішіндегі бу қысымы артуы;
- Су қысымының ұлғаюы (азаюы);
- Ұлғаюы (азаюы) барабан ішінде су деңгейі электр жабдықтарын
тағайындау және пайдалану.
Барлық жабдықтар 110 кВт: ажыратқыштар, ауыстырып қосқыштар, тоқ
және кернеу трансформаторларын, изоляторларын - бетон бағана
орнатылған. Power трансформаторлар іргетасқа орнатылады, металл-КРУН
шкафтары металл каркастан дәнекерленген отыр. Кабельдік науаларға
жүзеге асырылады.
Жабдық жасушалар орналасқан 6 кВ құрылғылар мен тізбек
құрылғылардың ең төменгі талап етілетін саны сенімділігі мен
тиімділігін арттырады. тізбектің сенімділігі орнату ашылу және жабылу
элементтердің барлық операциялар тек ажыратқыштар жасалады, бұл шын
мәнінде өсті және байланысты. Бұл айтарлықтай айырғыштар бар қате іс-
шаралар санын азайтады және қызметкерлердің кінәсінен жазатайым
оқиғалар санын азайтады.
Электр энергиясын қосалқы станциялардың тұтынушылар, яғни, мен
және биліктің ІІ санатты болып табылады. Е. электрмен жабдықтау үзіліс
ғана билік автоматты қалпына келтіру бойынша рұқсат етіледі.
қазандық цехының саласында электрондық пошта болып табылады.
жабдықтар:
- Қазандық Жанкүйерлер;
- Қазандықтар пайдаланылған желдеткіштер;
- E N талғағыштық.
Турбиналық бөлім:
- Мотор - генератор мотор;
- Автомобиль - генератор;
- Құрылғы тыйым салу;
- Күн тұйықталу сорғы.
2.1-кесте. Электр жабдықтарын жалпы сипаттамасы.
Қазандық цехының жалпы қозғалтқыш қуаты, кВт 1248,56
Қозғалтқыштардың қазандық бөлігін жалпы сыйымдылығы, кВт
988
Турбиналық ауданы қозғалтқыштар жалпы қуаты, кВт 260,56
Жұмыс режимдерін сипаттамасы.
өнеркәсіптік кәсіпорындардың ең электр тұтынушылардың ортақ
пайдалануға үш негізгі режимдері бар:
- Режим энергиясын тұтынушылар үздіксіз, бөлме температурасына астам
өзінің барлық бөліктері артық жылу температурасы дерлік тұрақты
жеткенде, сондықтан ұзақ жалғастырды;
- Желіден Құрылғыны тоқтан ажырату үшін жұмыс және ұзақ үзілістерді
шағын уақыт кезеңі сипатталады Қысқа уақыт кезекші,. Басқаша айтқанда,
жұмыс істеген кезеңі бөлме температурасына жоғарыда артық электр
қыздыру температурасы шекті мәндерін қол жеткізу үшін басқару емес,
және жұмыс кезеңдері арасындағы үзілістерде ұзақтығы электр
жабдықтарын уақыт бөлме температурасына дейін салқындату үшін
соншалықты зор екенін, осындай шектеулі ұзақтығы болып табылады;
- Жұмыстың қысқа кезеңдері үзіліс жасай отырып қызықты онда
Көбінесе режимі. Бұл пайдалану кезеңдері жылыту электр бөлме
температурасына температурасы өсуіне ретінде берік болып табылмайтын
тез тұрақты мәні жетуі мүмкін, ал электр монтаждау кідіртіледі орта
кезінде бөлме температурасына дейін салқындату үшін уақыт жоқ.
2.2. Датчиктердің сипаттамасы.

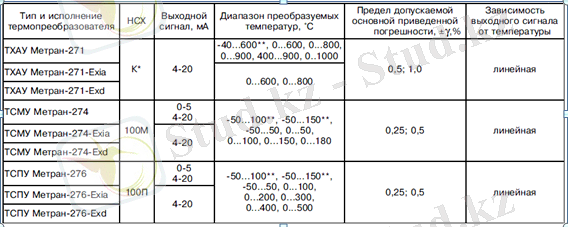

Сенсорлар C. + 80 ° -40 ° С температура диапазонында жұмыс бөлме
температурасына төзімді Сенсорлар C. ° 125 + С -60 ° бақыланады
сұйықтық температурасының диапазоны әсер қысқа мерзімді (операциялық
жағдайларға күрт төмендеуі кейін пульс) төзетін Жұмыс температурасының
диапазоны тыс Бұл сенсор қате стандартталған емес. мақсатында

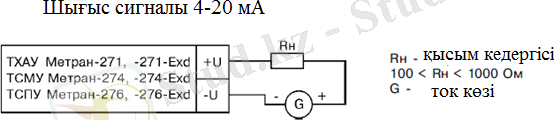

байланысты, 4-20 мA Шығыс дәлдігі сенсорлар жарылғыш және жарылғыш
емес қоршаған ортаны сенсор пайдалану үшін жеткізілетін болады
сенсорлар, 0,15 ± тең шығыс сигналын ауқымын, бір пайызбен; 0,25 ±;
0,5 ±; 1,0% ±
Сенсор шығыс сигналының вариация 0,05% -дан аспайды. датчиктің
өлі аймақ өлшеу диапазоны 0,1% -дан аспайды. сенсорлар = 24 Электрмен
жабдықтау төмендегідей тәртібі нысаны болып табылады:
Корунд-DD-105-UHL3.1-0,25-2,5kPa 4MPa-42-Exia-t1-DP-0,2-IP65- DD01-I
Метран-ақ термопара температура сенсорын қабылдайды.

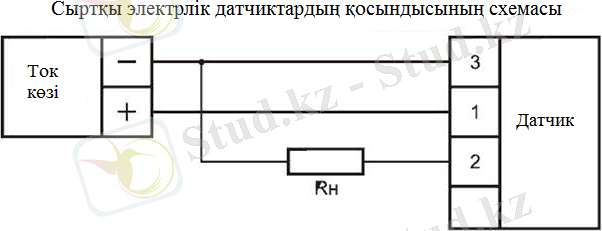

Сурет - 2.3. Сыртқы электрлік датчиктардың қосындысының схемасы.
Кесте 2.2 Төмендегі кестеде көрсетілген техникалық термопара
сипаттамалары.
Қорек кернеуі 24 В тұрақты ток. Қосу схемасы төменде көрсетілген:
Сурет - 2.4. Шығыс сигналының схемасы.
360 - - R100F келесі таратқыш Кориолис метрлік метран ағатын
болады. Өлшенген - газдар мен сұйықтар, эмульсиялар, суспензиялар,
сондай-ақ мұнай және т.б. Орта параметрлері:
- Температура -40 ... 125 ℃
- 30 МПа құбырының жұмыс қысымы
- Сұйықтар жаппай және көлемді ағынының өлшем негізгі саластырмалы
қателігінің шектері ± 0,5%
Негізгі артықшылықтары:
- Ұзақ уақыт бойы параметрлерін жоғары дәлдіктегі өлшеу;
- Қарамастан ағынының бағытының, жұмыс істей білу;
- Метр дейін және кейін тікелей құбыр секцияларын болмауы;
- Құбыр діріл, жұмыс қоршаған ортаны температура мен қысым
өзгеруіне қатысуымен сенімді пайдалану;
- Байланысты қозғалмалы бөліктерін және киген болмауы. Қызмет ету
мерзімі ұзақ және қызмет көрсету қарапайымдылығы.

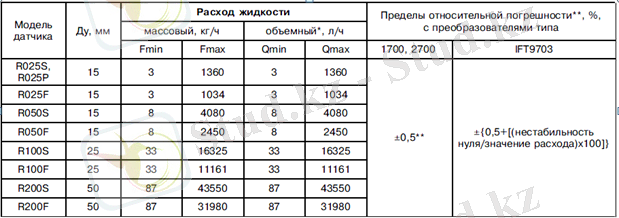

Кесте 2.3.
Негізгі техникалық сипаттамалары төмендегі кестеде көрсетілген:
Шығын шықпайды, ағымдағы сигнал 20 мА бірыңғай.

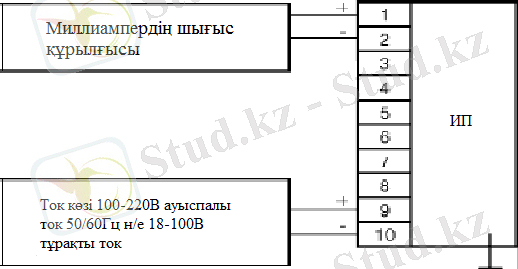

Сурет - 2.5. Миллиампердің шығыс құрылғысының схемасы.
Power 24 VDC. Төмендегідей электр диаграмма болып табылады.
Келесі өлшеу датчигі қысым дифференциалдық калибрлі Метран-100-
DD болып табылады.
Өлшенген орташа: сұйық
- Қысым диапазоны: 4 кПа 250
- ± 0,1% дейін өлшеу негізгі төмендетілген қате
1: - Range perenastroek өлшеу 25-ге дейін құбылады
- Өнімділігі: қарапайым
- Калибрлеу аралығы - 3 жыл
- Кепілді қызмет көрсету мерзімі - 3 жыл
Гидростатикалық манометр (деңгей) жабық, ашық резервуардағы
деңгейін өлшеу үшін пайдаланылуы мүмкін, бірақ атмосфераға қосылған,
қысыммен жабық. Мұндай резервуардың көлемі мен оның пішіні сұйық
деңгейі ретінде факторлармен анықталады басшысы қысым мынадай формула
бойынша айқындалады:
(2.1)
Жабық танкке орнату үшін:
Сенсор 24 VDC қуат алады. Шығыс ағымдағы сигнал 4...20 мА.
Төмендегідей электр диаграмма болып табылады:
Сурет - 2.6. Екісымды байланыс желісінің схемасы.
Тағайындау микропроцессорлық анализаторы СЕДАР-М кешенді газ
қоспасының бір компоненті концентрациясын анықтау үшін арналған
автоматты және үздіксіз жұмыс істейтін құрылғы болып табылады. қоса
алғанда, әр түрлі салалар • процесі бақылау: балқарағай-М үшін
пайдалануға болады түтін газдарының құрамына сәйкес аммиак, жану
процестерінің ацетилен, метанол • оңтайландыру өндіру, • өсімдіктер
түрлі түрлері кезінде түтін газдар көміртек оксид мониторинг -
қазандықтар, электр станциялары, асфальтбетон.
Инфрақызыл радиацияның селективті сіңіру жұмыс қағидасы
талданады газ қоспасының компоненті арқылы анықталады. Техникалық
сипаттамалар СЕДАР-М.
JUMO DICON 400500 әмбебап процесс бақылаушылар.
Құрылғылар коммутациялық мәртебесін және операциялық режимдері, бір
сегіз-матрицалық дисплей, сондай-ақ пайдалану және конфигурациясы үшін
алты пернелерін көрсету үшін екі немесе төрт таңбалы, бес немесе сегіз
жарық диодтары бар. Қосымша функциялар өзін-өзі оңтайландыру
қарастырылған, және параметр жинақтарын ауысу үшін болсақ.
Сегіз шегі компараторлар. жадында сақталған мәндер өлшенген
Линеаризация стандартты датчиктер, сызықтандыру үстел шотынан сәйкес
бағдарламалауға болады. математикалық үрдісін басқару модулінің
көмегімен түрлі міндеттерді бейімделуі мүмкін.
Кесте 2.4. Стандартты сигналдар үшін кіріс.
Кесте 2.5
Кесте 2.6
Сурет - 2.7. Қосу схемасы.
Сурет - 2.8. Аналогтық кіру схемасы.
2.3. Функционалдық сұлбаны құрастыру және сипаттамасы.
Функционалдық диаграмма бу қазандық автоматты басқару.
Сурет - 2.9. Функционалдық бу қазандық автоматты басқару схемасы.
Бу қазандықтары - қаныққан немесе ыстық бумен генерациялау
үшін арналған қазандықтар. оның пеште өртеп отын энергиясын, электр
энергиясын (электр бу қазандығы) пайдалануға немесе басқа өсімдіктер
(Hrsg) жинақталатын жылу тастауға болады.
Басқару объектісі ретінде қазандарды ерекшеліктері.
Қазан агрегаттарында реттелетін параметрлердің және нормативтік
әсер үлкен санының автоматты басқару кешенді объектілері болып
табылады. Қазандар айтарлықтай суда жылу энергиясын сақтау
сыйымдылығы, металл бу және бу жолын бар. Соңында, қазандық бірлік бу
жолындағы процестерді жоғары қарқынмен сипатталады. Осылайша, жемшөп
су тоқтату толық бу қазандық агрегатын 100 мм қазандық барабан ішінде
су деңгейін төмендету 20 секунд жүреді. қазандық құрылғыдағы ағымдағы
жылу процестерді көрсеткіштері реттелетін көрсеткіштер болып табылады.
Бұл бу сыртқы тұтынуды, қазандық шығуда бу қысымы, бу температурасын
қызып кетуін және ішкі :. су деңгейі және т.б. барабан бойлер, ауаның
артық коэффициенті, пеште теріс қысым, қазандық блок процестерді
ағынының сипаты түрі мен әсері құны анықталады қамтиды: сыртқы -
тұтынушылар тарапынан, ішкі -отын құрамы мен сапасын өзгерту, артық
ауаны пешінің, вакуумдық пештің, нәрлі ағынының өзгеруіне жеткізіледі.
Қазандықтарды реттеу мәселелері.
тұтынушылар бу беру және қазандық жұмыс сенімді және экономикалық
тиімді режимін қамтамасыз ету үшін мұқтаж екі талаптарына туындап отыр
қазандықтарын реттеу, мақсаттары мыналарды қамтиды:
- Жұмысқа сәйкес қазандық қондырғысының жүктемені төмендету;
- Тұтынушыға жеткізілетін бу көрсетілген қысым мен температураны
тұрақты сақтау;
- Отын мен ауаның арасындағы, сондай-ақ ең жоғары тиімділігі пеш
процесін сәйкес келеді бастауыш және орта ауаның, шахталық пештері
сияқты бөлуге қазандықтарды қатынасы қамтамасыз ету;
- Пеште вакуум тұрақтандыру;
- Барабан тұрақты су деңгейін қамтамасыз ету барабан қазандық бірлік
белгіленген шекте және қазандық су тұз мазмұны аясында болып табылады;
бір рет-арқылы түрі қазандық үшін, жоғарыда қосымша:
- Алдын ала орнатылған температура мен ылғалдылық бу vodoparovomu
трактатты қамтамасыз ету, әсіресе радиациялық қыздыру облысында
аймақтың жылжып кетуін болдырмас үшін, тұз кен орындарын алуы тиіс
өтпелі аймақ, облыста;
- Жуу және бөлу схемасы сепараторға белгілі бір ылғал бу қазандық
агрегаттарын техникалық қызмет көрсету;
Бұл проблемалар, түзету органдар қазандық құрылғыдағы әрекет
шешілетін жем су бақылайды, отын, жалпы және сүрлемдік-диірмен пештің
және бастауыш ауада, түтін газдарының сору, бу арқылы Desuperheaters
немесе басқа температурасы бақылау суды салқындату, үздіксіз үрлеу су
саны көрсетіледі қазандық барабан.
басқару объектісі ретінде қазанды Бу.
Бу қазандық бірнеше өзара байланысты кіріс және шығыс
құндылықтармен күрделі динамикалық жүйе болып табылады. бақылау
араласудың негізгі арналар үшін реттеу Алайда айқын бағыты бақыланатын
жүйесі арқылы қосылған тәуелсіз бір тізбекті жүйелерінің көмегімен
тұрақтандыру және өзгерту бақылау параметрлерін береді - қазандық
қондырғысы.
тұтастай алғанда автоматты басқару жүйесі (ASR) барабан қазандық жеке
жабық тізбектерін тұрады:
- Қысым ыстық бумен және жылу жүктемесі;
- Отын жану процесінің тиімділігі;
- Пештің жоғарғы бөлігінде вакуумды;
- Ыстық бумен температурасы;
- Қазандық сумен жабдықтау;
2.4. Принципиалды сұлбаның сипаттамасы.
Бу қазандық реттелетін параметрлердің және нормативтік әсер үлкен
санының автоматты басқару кешені объектісі болып табылады. Қазандық
пеште, отын және ауа жеткізілетін, және сорғыш түтін газдарының жатыр;
Қаныққан бу көрсетілгендей барабан қазандық қоректік су,
жеткізіледі. Автоматтандыру өндірістік персоналдың тікелей қатысуынсыз
процесін басқару және бақылау деп аталады. Қазандық жабдықтарды
автоматтандыру (кешенді) ішінара немесе толық болуы мүмкін.
Қазандық автоматтандыру кіреді: операциялық параметрлерін автоматты
түрде дабыл ауытқу процесі; автоматты қорғау және блок; қашықтан
басқару және бақылау; автоматты бақылау және реттеу.
Сурет - 2.10. Принципиалдық жылу жлектр станциясының қазандық
схемасы.
1 - қазандық; 2 - негізгі бу желісі; 3 - азайды орнату; 4 - бу
жылытқыштар; 5 - хладагент конденсаттық; 6 - Jumper; 7 - AC сорғы; 8 -
резервуар конденсатын; 9 - конденсатын сорғы; 10 - жоғары қысымды
сорғы; 11 - газсыздандыру жабдықтар; 12 - қоректік сорғы; 13 - Электр
жабдықтау сорғы; 14 - хладагент газ; 15 - су салқындатқышты тазалаңыз;
16 ХВО; 17 - Шикі су жылыту; 18 - тазалау; 19 - шикізат су сорғы; 20 -
үздіксіз үрлеу сепараторы; 21 - экономайзер; 22, 23, 24 - қауіпсіздік
клапаны; 25 - желілік жұптастырылған қажет болса.
Мұндағы - қазандықтарды салыстырмалы өсуі, станция нөмірлері
нақты мезгіл операциялық қазандықтарын құрамы анықталады; Q - қазандық
Зауыттың жалпы сыйымдылығы; I = 1 ... м - станциясы қазандықтар.
Суретте салыстырмалы отын шығыны ұлғайту сипаттамаларын салу
графикалық астарлы көрсетеді.
Сурет - 2.11. Графикалык жылу электр станциясының қазандық
схемасы.
Жеке химиялық шөгуi графика көлденең осі бойымен қосылады
құрылыс кейін, қазандық зауыттың жалпы сипаттамасы салынған. Осыдан
кейін, қалаған құнының жалпы сипаттамалары өнімділігін кешіктірілді.
Бұл құн бойынша табылған салыстырмалы өсімі энергия тұтыну б (2.11)
бірінші сәйкестілік сәйкес әрбір жеке қазандық CVD бойынша
белгіленген. Бұл нүкте әрбір қазандық бірлік үшін нақты критерийлер
бойынша оңтайлы жүктемеге сәйкес келеді.
2.5. Реттеуіштерді таңдау.
Қысым датчигі - шығыс параметрлері зерттелді орташа қысымды тәуелді
болып табылатын құрылғы, сұйық, газ немесе бу ма. энергетика, азық-
түлік өңдеу, мұнай-газ өнеркәсібі және басқа да көптеген: Қазіргі
заманғы жүйелері осы түріне дәлдіктегі аспаптар мүмкін емес, олар әр
түрлі салаларда автоматтандыру жүйелері қолданылады.
Кез келген қысым датчигін құрамы мыналарды қамтиды:
Бір зондтау элементімен
• қысым датчигі;
• дене бөліктеріне түрлі конструкциялары;
• сигнал қайта өңдеу үшін схемалары.
Іс-қимыл қағидаты бойынша қысым датчиктерінің жіктелуі:
Оптикалық.
Талшықты-оптикалық және оптикалық-электронды: оптикалық датчиктер
қысым екі өлшеу принциптері бойынша салынған болуы мүмкін.
Оптикалық талшықты
Талшықты-оптикалық датчиктер қысым ең дәл болып табылады, сондай-
ақ олардың жұмыс температура ауытқуына қатты тәуелді емес. сезімтал
элементі оптикалық волновод болып табылады. Мұндай құрылғылардың
қысымның өлшенген құны бойынша әдетте сенсоры жарық арқылы өтетін
амплитудасы және поляризация өзгеруімен сотталады.
Оптоэлектронды.
Осы түріне сенсорлар ламинатталған мөлдір құрылымдардың тұрады.
Осы құрылымға арқылы жарық көрсетеді. мөлдір қабаттарының бірі орта
қысымды байланысты олардың параметрлерін өзгертуге болады. өзгертуге
болады 2 параметрлері бар: бірінші сыну көрсеткіші, екінші қабатының
қалыңдығы болып табылады.
Ол осы параметрлерді өзгерту өзгерту Фотоэлемент жазылған болады,
қабаттар арқылы жеңіл өту сипаттамаларын өзгертуге болады анық.
Магниттік
Осы бергіштер үшін тағы бір атауы - индуктивті. датчиктің сезімтал
бөлігі катушкалар орталығы, және өткізгіш қысым сезімтал мембрана
орналасқан E-тәрізді табаққа тұрады. мембраналық пластинаның шетінен
қысқа қашықтықта орналасқан. Орамдардың қосу арқылы магнитті
пластиналар арқылы өтеді ағысын, және әуе соққылары мембрана жасайды.
алшақтықты магнит өткізгіштігінің мембраналар және пластинаның магнит
өткізгіштігінің шамамен мың есе аз. Сондықтан, алшақтықты тіпті шағын
өзгеріс индуктивтілік айтарлықтай өзгеріс әкеледі.
Ыдыстық
Ол қарапайым конструкцияларын бірі бар. Ол екі жалпақ
электродтар және олардың арасындағы алшақтықты тұрады. Осы электродтар
бірі өлшенген қысым басады мембранды, сондықтан алшақтықты қандай мәні
өзгереді.
Яғни, іс жүзінде, сенсордың бұл түрін алшақтықты өзгерту
мөлшерімен конденсатор болып табылады. Өздеріңіз білетіндей және
сыйымдылықтағы алшақтықты көлеміне байланысты. Ыдыстық сенсорлар өте
кішкентай қысым өзгерістер түсіру мүмкіндігі бар.
Меркурий
Сондай-ақ, өте қарапайым метрлік. Бұл ыдыстар принципі бойынша
жұмыс істейді. Осы қысым кемелердің бірінде қысым өлшенеді. қысым
сынап анықталады.
Пьезоэлектрлік
Осы түріне датчиктің сезімтал элементі пьезоэлектрическое болып
табылады - материалдық деформация (тікелей пьезоэлектрлік әсері)
кезінде сигнал босату. Ретсіз процесінде, ол қысым өзгеруіне ағымдағы
пропорционалды бөледі. ғана деформация кезінде босатылған
пьезоэлектрического электр сигнал бері, ал тұрақты қысыммен деформация
орын алмайды, онда датчик тез өзгеретін қысымды өлшеу үшін ғана
жарамды болып табылады.
Жабдықтау тогының байланысты пьезоэлектрическое пішінін өзгерту
- бұл түрі, сондай-ақ, осындай, бұл кері әсер пьезоэлектрические
пайдаланады өткен тек айырмашылықты пьезоэлектрического әсерін
пайдаланады. резонатора осы түрінің датчиктер электродтар екі жағынан
қолданылатын пьезоэлектрического (мысалы пластинасын), пайдаланылады.
пластина қолданбалы кернеу жиілігі бір жағына майысқан немесе басқа
болатындай, кезекпен қарама-қарсы белгісі қуатталған электродта. Бірақ
мұндай қысым сезімтал диафрагма, резонатор өзгеруі тербеліс жиілігі
күшін, қолдануға табаққа болса. резонатора жиілігі қысым мембранасы
басу, ол мәнді көрсетеді, ал бұл өз кезегінде резонаторының туралы
басады.
Мысал ретінде, мәнерлеп piezoresonance абсолюттік қысым датчигін
көрсетеді. мөрленген камералық 1. консервациялау орган 2, 6 және
базаны электронды-сәулелi дәнекерлеу органға қоса беріледі мембрана
10, қосу арқылы қол жеткізуге болады, өйткені арналған. 6 негізделген
екі иегерлері бекітілген: 4 және 9 ұстаушы 4 арнайы бөгеті 3 арқылы
базасына қоса беріледі және ол ұстаушы 9 5. резонаторды анықтамалық
пьезоэлектрическое резонатор 8 бекітуге арналған орнатылған сақтайды.
Шар 4 резонаторды 5 қысым күшін тасымалдайды 4. диафрагма 10 доп 6
жең, 13 арқылы күшін тасымалдайды ұстаушыға орнатылған.
Сымдар 7 базалық 6 орнатылған және абсолютті қысым сигнал
схемасы 15 айырмашылық жиілігі генераторлар қалыптасады генераторлар
17 және 16 шығысы бар қуыстарды 5 және 8 қосылу үшін қызмет етеді.
қысым датчигі 40 градус тұрақты температурада белсенді термостат 18
орналасқан. өлшенген қысым байланысы арқылы беріледі 12.
Басқа жолмен, сенсордың бұл түрін деп аталады. Gage - штамм
байланысты оның қарсылық өзгереді элементі. Мембрана орнатылған Бұл
қысымның өзгеруіне сезімтал болып келеді. Кезде Нәтижесінде, диафрагма
қысым, ол оған бекітілген сахнаға шығады. Соның салдарынан, бұл
қарсылық тізбегіндегі ток мөлшерін өзгерту және өзгерту.
Ток және кернеу немесе кедергі орта құрылғылар орталықтарымен
KSM, ПХД, ТӨБ, ER 160, CD-250 өлшеу үшін арналған, жазу және бақылау
температура, қысым, деңгейі, ағыны және электр сигналдар айналдыруға
басқа электрлік емес шамалар.
Қайталама қуралдары КСД 2, 3– Дифференциалдық трансформаторлық қысымды
өлшеу және есепке алу құрылғылары, деңгейі, ағыны, nonelectric
вакуумды және күрделі өзара индуктивтілік айналдыруға болады, басқа
айнымалылар.
Күрделі өзара индуктивтілік мГн 0-10 немесе 10 - - 0 - 10 мГн
(минус 10 плюс 10) құрылғылар шығару электр параметр өлшенеді емес
шамаларды түрлендіру бастапқы электр алмастыруға құрылғылармен бірге
жұмыс істеуге арналған.
Өлшенген құны туралы ақпаратты қашықтықтан беруді қамтамасыз
ету, дер кезінде сұйықтық ағынының жылдамдығын, газ, бу біріктіруге,
өлшенген параметрдің позициялық және пропорционалды бақылауды жүзеге
асыру үшін кіріктірілген опциялар KSD2 құралдарының түрлі байланысты.
Тұсаукесері құрылғылардың түрлері бойынша көрсететін және жазу
жүргізіледі.
- Орта құрылғы KSM – қарсылық өлшеу үшін көпір тұйықталу.
Тұсаукесері құрылғылардың түрлері бойынша көрсететін және жазу
жүргізіледі. Өлшеу үшін арналған Көпірлер KSM2, KSM4 температура,
қарсылық түрлендіргіштер бірге жұмыс істеуге арналған.
Орта KSM4 құрылғылары бір-арна мен көп арналы дайындалған, және
қос-функциясы
- Орта құрылғылар KSP2 және KSU2 - тұрақты ток кернеуінің өлшеу
үшін потенциометры, жылу және күші тұрақты кернеудің өлшеу.
Потенциометры температураны өлшеу үшін арналған KSP2, KSP4,
термоэлектрлік түрлендіргіштердің жұмыс істеу үшін арналған.
Орта құрылғылары бір-арна мен көп арналы дайындалған, және қос-
функциясы odnodiapozonnymi.
- Орта RP 160 құрылғылар - тұрақты ток кернеуінің өлшеу және жазу
үшін құрылғылар, сондай-ақ электр сигналдар және DC кернеу немесе
кедергінің айналдыруға болады емес, электр шамаларын. Орта құрылғылар
(дабыл құрылғыларының болса) жиынтығы құнының өлшенген параметрдің
ауытқуларды Оятарды қамтамасыз етеді. Орта құрылғылар қарсылық шығу
көздері бар DC сигнал жұмыс істеуге арналған.
- Орта құрылғы CD-250 - орта дисплей және жазуға арналған
құрылғылар күрделі аспаптары CS3 ауыстыру үшін арналған.
ұқсас құрылғылар KS1, KS2, RP 160 сериясы құрылғылары CD-250
сериялы функционалдық ретінде, CS3, CS4, СР1, сондықтан осы
құрылғылардың жаңғырту құрылғылардың сериясы CD-250 бойынша ауыстыруға
болады. Электр-теңгерімдеу сервомотор принципі бойынша құрылғылардың
негізі.
Орта құрылғылар панель орнату үшін арналған тікбұрышты болат
тұрғын, жасалған, нақты көрінетін дөңгелек шкаласын бар.
Өлшеу және тіркеу термопары, қарсылық, фольга немесе сым
тензорезисторы, стандартталған сигналдар айналдыруға электрлік емес
шамаларды және DC кернеу диск диаграммада жүзеге асырылады; процесс
параметрлерін дабыл және реттеу; технологиялық басқару жүйелерін
бірыңғай үздіксіз ток демалыс сигнал кіріс сигналы.
3. Өндірісті ұйымдастыру.
3.1.Электр қозғалтқышың таңдау.
Айнымалы ток қуат U (Т) = 220 (COS (2π T) т), суретте
көрсетілгендей диод вольтамперлік сипаттамасын, Резистор R = 100 Ом, =
200 B тұрақты ток көзі U0, ішкі кедергісі бар 1. схемасы ескермеуге
болады. Тізбегіндегі кезінде ағымдағы ағындары үлесі кезеңнің T T
табу.
Сурет - 3.12. Тұрақты ток резистордың схемасы.
Кернеуі 10 В жеткенде диод арқылы ток кернеуі диодты баламалы
резистор одан әрі артуына, ағып емес,
RD = = = 10 Ом
(3.2)
Кернеу:
UAB = U(t) – U0 = 220COS 2π – 200
(3.3)
Кернеу диоды:
UD=IDRD=RD=(220COS2π – 200)10
(3.4)
Мұндағы:
COS2π = 0.05
(3.5)
T T ≈ 0,05, егер ток тізбегінде ағады.
(3.6)
R2 = 2 Ом, R3 = 3 Ом, R4 = 4 Ом болса, суретте көрсетілгендей
тізбегіндегі идеалды диод кез келген резистора R1 кедергісін
құндылықтарды ашылады) кезде R1 = 1 Ом диод арқылы ток тең болады
қандай, батарея ЭМӨ E = 10 В болса, және оның ішкі кедергісі
ескерілмейді болады.
1. Тізбек бойынша теңдестірілген:
R1R4 = R2R3
(3.7)
Диод ашылады:
R1 R2R3R4 = 1,5 Ом
(3.8)
2. R1 = 1 Ом диод ашық и Uд = 0. Тізбектің толық кедергісі:
R = R1R2(R1 + R2) + R3R4(R3 + R4) = 23 + 127 = 5021 Ом
(3.9)
Батарея арқылы ағымдағы: I = ER = 215 A
(3.10)
Біріккен параллель резисторлар R1 және R2 R1 R2 қарсы олардың
арасындағы ағымдағы бөліп,
I1 = R2I(R1 + R2) = 145 A, I2 = R1I(R1 + R2) = 75 A
(3.11)
Аналогты:
I3 = R4I(R3 + R4) = 125 A, I4 = R3I(R3 + R4) = 95 A
(3.12)
Диод арқылы ток:
Iд = I1 − I3 = 25 A
(3.13)
3. Суретте көрсетілгендей тізбек, тамаша диод D және диод арқылы
кернеу арқылы ток айқындайды. суретте көрсетілген тізбек
параметрлерін,батареяның ішкі кедергісі қараусыз.
Сурет - 3.13. Диод кернеуі.
Диод ашық болып табылады және ол бұл жағдайда диод арқылы кернеу
нөлге тең белгілі бір ток I. арқылы ағып жатыр делік. Тиісті тізбек
суретте көрсетілгендей нысанын ие болады.
Зарядының сақталу заңы болуы тиіс:
I = I1 + I2
(3.14)
Біз сол жақ тізбек үшін Ом заңы жазыңыз:
2E − E = I12R
(3.15)
және оң жолына:
3E − E = I23R
(3.16)
Біз алыс токтар білдіруге I1 и I2:
I1 = E(2R), I2 = 2E(3R)
(3.17)
және диод арқылы ток табады:
I = I1 + I2 = 7E(6R)
(3.18)
Диод ток ағып - біз I 0, біздің болжам дұрыс екенін тапты бері
I = 7E(6R),
(3.19)
және диод арқылы кернеу тең 0.
4. Олармен байланысты сериясы диод және R ағымдағы кернеу құнына
синусоидалды кернеу көзіне қосылған резистор. Орташа қуаты P.
тізбегінде тұр,егер диод кезде алға ағымдағы қарсылық мәні табу.
Сурет - 3.14. Диод синусоидалы кернеу көзі.
Резистор тұйықталу диод кедергісі ауыстыру үшін болса, ток
тізбегінде екі бағытта ағатын болады. Бұл тізбектің құқық Джоуль
сәйкес көрсетілуі мүмкін орташа қуатты бөлектеледі - Ленц:
P’=
(3.20)
Диод жарты кезең үшін диодтың бар тізбегінде бір жақты өткізу
ағымдағы нөлге тең, ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ... ... ...5
1. Қысқаша техникалық
сипаттамалары ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... .8
1.1. Технологиялық жабдықтың
сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
2. Автоматтандыру технологиялық құралдарын
таңдау ... ... ... ... ... ... ... . ... 11
2.1. Реттелетін параметрлерін
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..
... .11
2.2. Датчиктердің
сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... 18
2.3. Функционалдық сұлбаны құрастыру және
сипаттамасы ... ... ... ... ... ... ... ... 25
2.4. Принципиалды сұлбаның
сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .2
7
2.5. Реттеуіштерді
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... 30
3. Өндірісті
ұйымдастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ..35
3.1.Электр қозғалтқышың
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..
... ... ...35
4. Еңбекті
қорғау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... .42
4.1. Қауіпсіздік іс-шаралар
техникасы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ..
... ..42
4.2. Өртке қарсы қауіпсіздік іс-шаралар
техникасы ... ... ... ... ... ... .. ... ... ... ... ... .57
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ...67
ПАЙДАЛАНҒАН ӘДЕБИЕТТЕР
ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ..68
КІРІСПЕ.
Бүгінгі автоматтандыру саласы бойынша барлық салаларда
көшбасшылық орынға ие. Әсіресе жылу электр секторында.
Автоматтандыру мәні: Автоматты бақылау, қазіргі заманғы өнер дамуының
басты бағыттарының бірі болып табылады. Ол, өсті өнімділігін
қамтамасыз етеді қысқарды өндірістік шығындар, өнім өнімділігін
жақсартады, нөке және қалдықтарды өндіру азайтады, операциялық
персоналдың санын азайтады, еңбек жағдайларын жақсарту, апаттарды
азайту. Өнеркәсіп өндірісі автоматтандыру мүмкін емес процесінің
тиімділігін арттыру. Нақты зауыт немесе объектіде түрлі технологиялық
процестерді басқару автоматтандыру ені, негізінен технологиялар мен
объектінің жетілдіру жалпы деңгейін сипаттайды. Физикалық және
психикалық еңбек арасындағы айырмашылықты жоюға, оның барлық
нысандарында, еңбек мәдениетін арттыру, адам еңбегінің қабылдау
арқылы. рет сол уақытта ондаған автоматтандыру жақсы барлық негізгі
және қосалқы үдерістерді автоматтандырады. Қазандық автоматтандыру
түрлі қажеттіліктерін қанағаттандыру үшін мүмкіндік беретін,
өнімділікті арттырады. Бұл қолмен осы процестерді реттеу үшін
қажеттілігі қызметкерлерінің босату әкеледі. арнайы автоматты
құрылғының енгізу ауаның ластануын алдын алу, жарақат жағдайларды
қоспағанда, жабдықтарды апатсыз жұмысын жеңілдетеді. Соңғы жылдары,
көп көңіл өнеркәсіптік қазандықтарын кешенді автоматтандыру
аударылады.
Физикалық шамалардың өлшеу бірі айналамыздағы әлемді түсіну
тәсілі және әр түрлі технологиялық бақылау негізгі құралы болып
табылады. табиғат зерттеу объективті факторы ретінде өлшем рөлі мен
маңызы бір рет оларды ғылыми зерттеулер негізі болып саналады ұлы орыс
ғалымы Дмитрий Менделеев деді. Шынында да, ғылым мен техниканың
дамуына мән (1 метрология өлшеу ғылым.) Өте жоғары болып табылады,
және қазір ешқандай өлшем білім мүлдем дерлік аумағын істей алмайды.
елде ғылыми-техникалық, сондай-ақ тығыз метрология дамыту мен
жетілдіруге байланысты. физикалық шамалардың өлшеу ұзақ тарихы бар.
уақыт мөлшері мен дене салмағының орта ғасырларда өлшеу.
Маңызы зор электр тоғының көмегімен қашықтықта метр, үшін түрлі
құрылғыларды құру ресейлік ғалымдар шиллинг жұмыстары, BS-мыс, Б.Б.
Голицын және басқалар болды.
Жылу өлшеу жылу энергиясын өндіру және тұтыну процестерімен
байланысты көптеген физикалық айнымалыларға анықтау үшін
пайдаланылады.
Бұл (сондықтан қысым, ағынын және, деңгейін, газ құрамы мен.)
Анықтау қалай таза жылу айнымалылар (температура, жану жылу, жылу,
т.б.) және кейбір басқа, электр жүйесінде маңызды рөл атқарады
қамтиды.
Сонымен қатар, жылу-инженерлік шаралар зерттеу және өндірістік
әдістері және жылу энергиясын және жылу тұтыну әдістерін одан әрі
жетілдіру қажет. Маңызды рөл олар арнайы түрлендіргіштердің көмегімен
жүзеге асырылады жылу электр автоматика құрылғыларын (автоматты және
басқару, технологиялық қорғау, дабыл), ойнайды.
Қазіргі заманғы жылу электр станцияларының сенімді және үнемді
операция құрылғыдағы әртүрлі санына, мақсаты және пайдалану бақылау
құрылғыларды принципі мүмкін емес. күрделі электр құрал-жабдықтармен
жабдықталған Осы электр станцияларының, жылу бақылау органикалық оның
жұмысына байланысты және өте маңызды элемент болып табылады.
ТМД елдерінде көптеген және әртүрлі құрылғылар жылу бақылауды
босату қамтамасыз ететін ірі және жақсы жабдықталған құралды- саласы
құрылды. Жасайды және жаңарту және айтарлықтай жабдықтарды оның
ауқымын азайту, құрылғылардың сапасын, сенімділігін және төзімділігін
жақсарту және олардың құнын төмендету үшін арналған өнеркәсіптік өлшеу
құралдары және автоматика бірыңғай мемлекеттік жүйесін, жүзеге
асырады. Ерекшелігі айтарлықтай өндірістік мақсаты құрылғылардың құнын
жеңілдетеді және төмендетеді жеке элементтердің, тораптар мен
блоктарды оның максималды болып табылады, орнату, қызмет көрсету және
жөндеу жеңілдетеді. билік үшін үлкен маңызға бірлік бақылау
машиналары , ақпараттық және компьютерлік-ды көлік құралдарын және
басқа да қазіргі заманғы өлшеу технологиясы өтініш негізінде
орталықтандырылған автоматты басқару жүйесі енгізіледі.
Қазіргі уақытта, кең таралған процесстермен автоматтандырылған
басқару жүйесі. Мұндай жүйелерде технологиялық барысын сипаттайтын, әр
түрлі өлшеу құралдарының үлкен санының ақпарат алады электрондық
компьютерлер (компьютерлер), жүзеге асырады. Электрондық есептеуіш
машина қолдану нүктесі-мен жоғары сенімділігі қажетті жағдайында
құралдарын әдістерін қолдануды талап етеді және өлшеу.
Электрлік емес құндылықтар (,қысым, ағыны, т.б.) электр өлшеу
принциптерін қолдануға негізделген ең заманауи жылу құрылғылар.
Кейбір электр және мәндері арасындағы сандық салынған. Бұл өлшеу
принципі дәлдігі мен шынайылығын құралы құрылғыны жеңілдетеді және
қашықтықта олардың айғақтарына беруді береді арттырады.
Жылу өлшеу үшін кеңінен қолдану құрылғы қарапайымдылығы, жоғары,
сезімталдығын және жылдамдығын ерекшеленетін автоматты электрондық
өлшеу приборы алды. радиоизотоптарды қасиеттері негізінде құрылғылар,
УЗИ, жиілігі жоғары, және басқа да озық өлшеу әдістерін бірқатар
ретінде жобаланған.
1. Қысқаша техникалық сипаттамалары.
1.1. Технологиялық жабдықтың сипаттамасы.
Тағайындау процесі және оның құрылымдық схемасын
сипаттау.
процесі технологиялық параметрлерін мынадай мазмұндағы бу өндіруге
арналған:
• 1.3 МПа қысым
• 180 ° С температураға
• 20 т сағ тұтынуды
Әуе жазғы кезеңде қазандық Оттықтар желдеткіш қысым 65-195
кПа айдалады, ауа сорғыш көшеде алынады. қазандық бөлмеден, қыста.
Отын (Бұл үдерісте табиғи газ болып табылады) 60-180 кПа қысымы
қазандық оттықтың жеткізіледі.
Режим картасына көрсетілген әуе отын пайдалану коэффициенті.
қазандық Оттықтар ауамен отынның пропорционалды араластыру жүреді.
Байланысты жүргізу және конвекция бір мезгілде жатқан
жүзеге асырылады жылу, су-бу қоспасының жану өнімдері ауыстыру, ерлі-
зайыптылар, қазандық элементтерінің қозғалады. Металл қабырға,
сондай-ақ жылу өткізгіштігі ауыстырылды жылу сыртқы және ішкі
ластануы.
Жану газдар шығарындыларын көзі оның жанып алауды және жану
нәтижесінде өнім көлемі болып табылады. Жалын сәулелену қарқындылығы
газ құрамы және технологиялық жағдайларға байланысты болады.
Сурет - 1.1. Қазандық ДКВР 2013. Блок схемасы.
Жоғарғы барабан қазандыққа деаэрации және жемшөп
сорғылардың кейін су беру. Су төгетін құбырдың Келесі, ол тарату
бастайды.
Температура конвекция қан тұратын жану камерасында арқалықтың
және құбырлар көтеру әсерінен қызады. Жылытылатын және ыстық және
суық судың тығыздығы айырмашылықтарға байланысты оны көтеріп.
Бу түрінде келеді. Су мен бу араластыру болдырмау үшін барабан
сепараторлар қарастырылған. Бу құбыр үшін одан әрі бу, бу
коллекторына кіреді. Жану процесінде өндірілген түтін газдар нәрлі
алдын ала қыздыру үшін экономайзера бағытталған. Әрбір оттық
желдеткіш бөлек жеткізіледі. қазандық индукцияланған жобасы
желдеткіш оттық вакуумды қамтамасыз ету үшін орнатылады.
Келесі матч орнату қазандық барабанның төменгі жағында:
• Су төгетін барабан
• Барабан жылыту бу жолында қайтымды клапандары бар клапаны
қазандық барабанның төменгі жағында, екі тиек арматурасымен екі
үрлеу сызықтар бар. Қазандық үрлеу өнім үрлеу үшін тоғыз ұпай бар.
Үздіксіз үрлеу оң циклондық қазандықтың адресінен жүзеге асырылады.
Сурет - 1.2. Жабдықтың орналастыру схемасы (ЖЭС).
1 - электр генераторы; 2 - бу турбина; 3 - басқару блогы; 4 -
газсыздандыру құрылғысы; 5 және 6 - бункерлер; 7 - сепараторы; ; Циклон
- 8 9 - қазандық; 10 - қыздыру бетіне (жылу алмастырғыш); 11 - түтін;
12 - кеңістік ұсақтау; 13 - сақтау резервтік отын; 14 - автокөлік; 15 -
разряд құрылғы; 16 - конвейер; 17 - индукцияланған жобасы желдеткіш; 18
- Passage; 19 - күл жинаушы; 20 - желдеткіш; 21 - пеші; 22 - Mill; 23 -
сорғы станциясы; 24 - су көзі; 25 - айналыстағы сорғы; 26 -
регенеративті жылытқыш жоғары қысымды; 27 - қазандық қоректік сорғы; 28
- конденсатор; 29 - химиялық су тазарту орнату; 30 - Қадамдап
арттырылатын трансформаторлық; 31 - регенеративті Қыздыру төмен
қысымды; 32 - конденсатын сорғы.
2. Автоматтандыру технологиялық құралдарын таңдау.
2.1. Реттелетін параметрлерін таңдау.
Қазандық 2013 - табиғи айналымын жобалау, оларды бар
қос барабанды, тік су құбырлы экрандалған жану камерасына және
иілген түтіктер бу дамыған сәулесін қалпына келтірілді. Ползунова
және Бийск қазандық зауыты. жану камерасы жағы, алдыңғы және артқы
экрандар болып табылады.
Конвективті ұзақтығы түріне қазандық арқалық. жағы дәліздерді
жабылусыз өрт балшықтан желдеткіш жанында орнатылған алтыншы
сәулелік құбырлар, бірінші бөлігінің жуу жақсарту үшін. артқы
қабырғаға симметриялы қазандықтың шығу газдар.
Болат және HS 16 жасалған қазандық 13 мм қабырғасының қалыңдығы
1000 мм, ішкі диаметрі. артқы түбі барабандар тексеруге көтеріледі.
: Орналасқан жоғарғы барабанның ішіндегі
• Екі қоректік түтікше;
• бөлу құрылғысы;
• Қалқаның;
• таза қақпақты сынамалары мен үлгілерін іріктеп алу фитингтер;
• КИПиА фитингтер
төмен барабан орналасқан:
• Қалқаның;
• таза қақпақты сынамалары мен үлгілерін іріктеп алу фитингтер;
• КИПиА фитингтер.
Қазандық жеті тізбек бар. жағы, алдыңғы, артқы және конвекция
сәуленің төрт. Су жоғарғы барабан жеткізіледі. алдыңғы экранның
контуры барабан жоғарыдан беріледі. Тамақтану қалған тізбек
барабанның төменгі өндіріледі. Нұсқалары құбырлар месе конвективті
арқалық жолы кем қыздырылған түтік түйінін соңғы сериясы болып
табылады.
Екі сатылы - қазандық булануын қозғаушы.
Артқы жағында, алдыңғы экранның, артқы, конвективті сәулесін:
бірінші булану кезеңі немесе бөлікті тазалау құрылымын қамтиды.
булану немесе тұз бөліктің екінші кезеңде қашықтан циклондар жағы
экрандар белгіленген. Экран және су құбырлар 51 мм сыртқы диаметрі
2,5 мм қалыңдығы және көміртекті болат М 20. Экран құбырдың жасалған
қабырға палаталарының (коллекторлар) дәнекерленген отыр. Жылыту
құбыр қазандық барабан кеңейді. камералар 200 мм және 8 мм
қабырғасының қалыңдығы ішкі диаметрі.
Қазандық қазандық үшін көлденең орнатылған күйеден және күлден
қазандық құбырлар сәуленің тазалау үшін стационарлық үрлеу
құрылғыларымен жабдықталған және
Бүйір қабырғалары қоса беріледі. МПа 0,7 кем емес, қаныққан бу
қысымы соққанын үшін пайдаланылады.
Булану немесе тұз бөліктің екінші кезеңде қашықтан циклондар
жағы экрандар белгіленген. Экран және су құбырлар 51 мм сыртқы
диаметрі 2,5 мм қалыңдығы және көміртекті болат М 20. Экран құбырдың
жасалған қабырға палаталарының (коллекторлар) дәнекерленген отыр.
Жылыту құбыр қазандық барабан кеңейді. камералар 200 мм және 8
мм қабырғасының қалыңдығы ішкі диаметрі.
Қазандық техникалық сипаттамалары:
1. Бу - 20 т сағ;
2. жұмыс рұқсат қысымы - 1,0 МПа;
3. Дизайн қысымы 1,4 МПа;
4. Жылу қалқандары беті - 73,5 см2;
5. жылу сәуленің бетін - 317 м2;
6. жалпы қыздыру беті - 390,5 м3;
7. қазандықтың су көлемі - 10,6 м3;
8. бу қазандығы көлемі - 1,84 м3;
Реттелетін параметрлерін таңдау.
Бақылау объектісі бу қазандығы табылады.
тиімділігін айқындайды қазандық шығуда бу (қысым 1,3 МПа, 200 ° C
температурада) сапасы болып табылады.
процесінің қалыпты мінез-құлық кедергі алаңдатарлық ықпалға ұшыраған
нақты бақылау объектілері. сыртқы және ішкі үрейлі әсер бар.
Сыртқы наразылық (байланысты енгізу параметрлері өзгерістер,
кейбір демалыс және OS параметрлерге) сырттан отын тұтыну, ауа, бу,
су өзгерісін нысанды еніп.
Отандық бұзылуы айнымалылар бақылау объектісі (ластану, қазандық
түтіктер коррозиядан) орын алады. Олар жөндеу үшін аялдамаларды
жою.
Басқару сыртқы наразылық тұрақтанды болады өңдейді.
Басқару мақсаттары, және процесінің қалыпты барысында, реттеу
режимі картасына сәйкес үшін отын жеткізу бойынша әсермен қазандық
барабан бу қысымы. (1.3 МПа)
Пайдаланылған нұсқаулығы қалақ тақтайшаларын түтінінен қазандық
пеште вакуумдық. (0,025 кПа)
отын мен ауа ағынының қатынасы, желдеткіш құрылғының нұсқаулығынан
әсер ету.
Қазандық барабанның ішіндегі деңгейі, жемшөп су ұсынысқа әсер
ету. Өнім іріктеу жүйесі.
Қазіргі уақытта Қазақстанда мемлекеттік жабдықтар мен
автоматтандыру жүйесін пайдалана отырып. (ГОСТ 12997-67). Бұл жүйенің
құрылғылары стандартталған элементтердің жасалған, өзара бар, және
стандартты кіріс және шығыс сигналдарын бар, қамтамасыз ететін:
• жоғары дәлдікпен
• құрылғылардың сенімділігі мен ұзақ арттыру
• құрылғылардың жаппай өндіру үшін мүмкіндік береді
• құнын төмендетеді
• орнату, қызмет көрсету және жөндеу жеңілдетеді
Жүйесін Барлық модульдік түріне негізделеді және үш филиал бөлінеді:
• электр
• пневматикалық
• гидравликалық
Электр пневматикалық датчик пайдалана отырып, бір филиалының көшу
қарастырылған.
стандартты сигналдардың өзгеру диапазондары.
пневматикалық:
• 0.02-0.1 (МПа)
Электр сигналдары DC:
• 0-5 мА
• 0-20 мА
• 0-100 мА
• 4-20 мА
Айнымалы ток сигналдар:
• 1-3
• 0-2 жылы
Электр жиілік сигналдары:
• 1500-2500 Гц
• 4000-8000 Гц
20-13, өйткені оның жылдамдығы, сенімділігі мен компьютерлік
құралдармен үйлестіре мүмкіндігі электр жүйесін таңдалған ДКВР
қазандық автоматтандыруға арналған.
Қазандық цехының тұрғын аудандарды зауытының және жылу өз
қажеттіліктері үшін ыстық су, бу және жылу өндіреді, сонымен қатар,
бу турбина генераторы электр қазандықтың шыққан. турбиналық
генератордың шығатын бу зауыт өз қажеттіліктеріне беріледі.
Яғни, қазандар .. - қазандық бірлік орналасқан осы дүкенде, яғни
бу қазандары (1,2,3,4,10) және ыстық су (5,6), қазандықтар 3 және 4
билік пен мақсатында әр түрлі бу турбиналы генератор өндіріледі және
жылу энергиясын электр энергиясына айналады.
Төмендегідей технологиялық процесс болып табылады: химиялық бу су
бұрап процесі бу қазандықтар, барабанда тікелей жүріп құбыры сорғылар
химиялық семинар суды өңделген. Қазан агрегаттарында, сондай-ақ керек-
жарақтармен жабдықталған:
1) Бұл жемшөп Жылытуға үшін пайдаланылады;
2) Перегревателя - ыстық бумен шығару үшін;
3) Әуе жылытқыш - ауаның жылытқыш;
4)Үдемелі жобасы тетіктері - пайдаланылған жанкүйерлер мен
желдеткіштер, қазандықтың үшін арналған қозғалыс.
Барлық басқару элементтері қазандық панелі аспаптар (БӨАжА)
көрсетіледі. бақылау-өлшеу аспаптарының қамтамасыз панельдер
орнатылған жабдықтың:
- Қазандық пештің тартқыш;
- Қазандық қоректік су тұтыну;
- Қазандық газ ағыны;
- Бу тұтыну;
- Бу қысымы қазандық ағыны және т.б. ..
қазандықтар, сондай-ақ автоматты түрде төтенше жағдайларда отынның
ағымын тоқтату құрылғыларымен жабдықталған:
- Ұлғаюы (азаюы) газ қысымы;
- Шырақтардың Жойылу;
- Барабанның ішіндегі бу қысымы артуы;
- Су қысымының ұлғаюы (азаюы);
- Ұлғаюы (азаюы) барабан ішінде су деңгейі электр жабдықтарын
тағайындау және пайдалану.
Барлық жабдықтар 110 кВт: ажыратқыштар, ауыстырып қосқыштар, тоқ
және кернеу трансформаторларын, изоляторларын - бетон бағана
орнатылған. Power трансформаторлар іргетасқа орнатылады, металл-КРУН
шкафтары металл каркастан дәнекерленген отыр. Кабельдік науаларға
жүзеге асырылады.
Жабдық жасушалар орналасқан 6 кВ құрылғылар мен тізбек
құрылғылардың ең төменгі талап етілетін саны сенімділігі мен
тиімділігін арттырады. тізбектің сенімділігі орнату ашылу және жабылу
элементтердің барлық операциялар тек ажыратқыштар жасалады, бұл шын
мәнінде өсті және байланысты. Бұл айтарлықтай айырғыштар бар қате іс-
шаралар санын азайтады және қызметкерлердің кінәсінен жазатайым
оқиғалар санын азайтады.
Электр энергиясын қосалқы станциялардың тұтынушылар, яғни, мен
және биліктің ІІ санатты болып табылады. Е. электрмен жабдықтау үзіліс
ғана билік автоматты қалпына келтіру бойынша рұқсат етіледі.
қазандық цехының саласында электрондық пошта болып табылады.
жабдықтар:
- Қазандық Жанкүйерлер;
- Қазандықтар пайдаланылған желдеткіштер;
- E N талғағыштық.
Турбиналық бөлім:
- Мотор - генератор мотор;
- Автомобиль - генератор;
- Құрылғы тыйым салу;
- Күн тұйықталу сорғы.
2.1-кесте. Электр жабдықтарын жалпы сипаттамасы.
Қазандық цехының жалпы қозғалтқыш қуаты, кВт 1248,56
Қозғалтқыштардың қазандық бөлігін жалпы сыйымдылығы, кВт
988
Турбиналық ауданы қозғалтқыштар жалпы қуаты, кВт 260,56
Жұмыс режимдерін сипаттамасы.
өнеркәсіптік кәсіпорындардың ең электр тұтынушылардың ортақ
пайдалануға үш негізгі режимдері бар:
- Режим энергиясын тұтынушылар үздіксіз, бөлме температурасына астам
өзінің барлық бөліктері артық жылу температурасы дерлік тұрақты
жеткенде, сондықтан ұзақ жалғастырды;
- Желіден Құрылғыны тоқтан ажырату үшін жұмыс және ұзақ үзілістерді
шағын уақыт кезеңі сипатталады Қысқа уақыт кезекші,. Басқаша айтқанда,
жұмыс істеген кезеңі бөлме температурасына жоғарыда артық электр
қыздыру температурасы шекті мәндерін қол жеткізу үшін басқару емес,
және жұмыс кезеңдері арасындағы үзілістерде ұзақтығы электр
жабдықтарын уақыт бөлме температурасына дейін салқындату үшін
соншалықты зор екенін, осындай шектеулі ұзақтығы болып табылады;
- Жұмыстың қысқа кезеңдері үзіліс жасай отырып қызықты онда
Көбінесе режимі. Бұл пайдалану кезеңдері жылыту электр бөлме
температурасына температурасы өсуіне ретінде берік болып табылмайтын
тез тұрақты мәні жетуі мүмкін, ал электр монтаждау кідіртіледі орта
кезінде бөлме температурасына дейін салқындату үшін уақыт жоқ.
2.2. Датчиктердің сипаттамасы.
Сенсорлар C. + 80 ° -40 ° С температура диапазонында жұмыс бөлме
температурасына төзімді Сенсорлар C. ° 125 + С -60 ° бақыланады
сұйықтық температурасының диапазоны әсер қысқа мерзімді (операциялық
жағдайларға күрт төмендеуі кейін пульс) төзетін Жұмыс температурасының
диапазоны тыс Бұл сенсор қате стандартталған емес. мақсатында
байланысты, 4-20 мA Шығыс дәлдігі сенсорлар жарылғыш және жарылғыш
емес қоршаған ортаны сенсор пайдалану үшін жеткізілетін болады
сенсорлар, 0,15 ± тең шығыс сигналын ауқымын, бір пайызбен; 0,25 ±;
0,5 ±; 1,0% ±
Сенсор шығыс сигналының вариация 0,05% -дан аспайды. датчиктің
өлі аймақ өлшеу диапазоны 0,1% -дан аспайды. сенсорлар = 24 Электрмен
жабдықтау төмендегідей тәртібі нысаны болып табылады:
Корунд-DD-105-UHL3.1-0,25-2,5kPa 4MPa-42-Exia-t1-DP-0,2-IP65- DD01-I
Метран-ақ термопара температура сенсорын қабылдайды.
Сурет - 2.3. Сыртқы электрлік датчиктардың қосындысының схемасы.
Кесте 2.2 Төмендегі кестеде көрсетілген техникалық термопара
сипаттамалары.
Қорек кернеуі 24 В тұрақты ток. Қосу схемасы төменде көрсетілген:
Сурет - 2.4. Шығыс сигналының схемасы.
360 - - R100F келесі таратқыш Кориолис метрлік метран ағатын
болады. Өлшенген - газдар мен сұйықтар, эмульсиялар, суспензиялар,
сондай-ақ мұнай және т.б. Орта параметрлері:
- Температура -40 ... 125 ℃
- 30 МПа құбырының жұмыс қысымы
- Сұйықтар жаппай және көлемді ағынының өлшем негізгі саластырмалы
қателігінің шектері ± 0,5%
Негізгі артықшылықтары:
- Ұзақ уақыт бойы параметрлерін жоғары дәлдіктегі өлшеу;
- Қарамастан ағынының бағытының, жұмыс істей білу;
- Метр дейін және кейін тікелей құбыр секцияларын болмауы;
- Құбыр діріл, жұмыс қоршаған ортаны температура мен қысым
өзгеруіне қатысуымен сенімді пайдалану;
- Байланысты қозғалмалы бөліктерін және киген болмауы. Қызмет ету
мерзімі ұзақ және қызмет көрсету қарапайымдылығы.
Кесте 2.3.
Негізгі техникалық сипаттамалары төмендегі кестеде көрсетілген:
Шығын шықпайды, ағымдағы сигнал 20 мА бірыңғай.
Сурет - 2.5. Миллиампердің шығыс құрылғысының схемасы.
Power 24 VDC. Төмендегідей электр диаграмма болып табылады.
Келесі өлшеу датчигі қысым дифференциалдық калибрлі Метран-100-
DD болып табылады.
Өлшенген орташа: сұйық
- Қысым диапазоны: 4 кПа 250
- ± 0,1% дейін өлшеу негізгі төмендетілген қате
1: - Range perenastroek өлшеу 25-ге дейін құбылады
- Өнімділігі: қарапайым
- Калибрлеу аралығы - 3 жыл
- Кепілді қызмет көрсету мерзімі - 3 жыл
Гидростатикалық манометр (деңгей) жабық, ашық резервуардағы
деңгейін өлшеу үшін пайдаланылуы мүмкін, бірақ атмосфераға қосылған,
қысыммен жабық. Мұндай резервуардың көлемі мен оның пішіні сұйық
деңгейі ретінде факторлармен анықталады басшысы қысым мынадай формула
бойынша айқындалады:
(2.1)
Жабық танкке орнату үшін:
Сенсор 24 VDC қуат алады. Шығыс ағымдағы сигнал 4...20 мА.
Төмендегідей электр диаграмма болып табылады:
Сурет - 2.6. Екісымды байланыс желісінің схемасы.
Тағайындау микропроцессорлық анализаторы СЕДАР-М кешенді газ
қоспасының бір компоненті концентрациясын анықтау үшін арналған
автоматты және үздіксіз жұмыс істейтін құрылғы болып табылады. қоса
алғанда, әр түрлі салалар • процесі бақылау: балқарағай-М үшін
пайдалануға болады түтін газдарының құрамына сәйкес аммиак, жану
процестерінің ацетилен, метанол • оңтайландыру өндіру, • өсімдіктер
түрлі түрлері кезінде түтін газдар көміртек оксид мониторинг -
қазандықтар, электр станциялары, асфальтбетон.
Инфрақызыл радиацияның селективті сіңіру жұмыс қағидасы
талданады газ қоспасының компоненті арқылы анықталады. Техникалық
сипаттамалар СЕДАР-М.
JUMO DICON 400500 әмбебап процесс бақылаушылар.
Құрылғылар коммутациялық мәртебесін және операциялық режимдері, бір
сегіз-матрицалық дисплей, сондай-ақ пайдалану және конфигурациясы үшін
алты пернелерін көрсету үшін екі немесе төрт таңбалы, бес немесе сегіз
жарық диодтары бар. Қосымша функциялар өзін-өзі оңтайландыру
қарастырылған, және параметр жинақтарын ауысу үшін болсақ.
Сегіз шегі компараторлар. жадында сақталған мәндер өлшенген
Линеаризация стандартты датчиктер, сызықтандыру үстел шотынан сәйкес
бағдарламалауға болады. математикалық үрдісін басқару модулінің
көмегімен түрлі міндеттерді бейімделуі мүмкін.
Кесте 2.4. Стандартты сигналдар үшін кіріс.
Кесте 2.5
Кесте 2.6
Сурет - 2.7. Қосу схемасы.
Сурет - 2.8. Аналогтық кіру схемасы.
2.3. Функционалдық сұлбаны құрастыру және сипаттамасы.
Функционалдық диаграмма бу қазандық автоматты басқару.
Сурет - 2.9. Функционалдық бу қазандық автоматты басқару схемасы.
Бу қазандықтары - қаныққан немесе ыстық бумен генерациялау
үшін арналған қазандықтар. оның пеште өртеп отын энергиясын, электр
энергиясын (электр бу қазандығы) пайдалануға немесе басқа өсімдіктер
(Hrsg) жинақталатын жылу тастауға болады.
Басқару объектісі ретінде қазандарды ерекшеліктері.
Қазан агрегаттарында реттелетін параметрлердің және нормативтік
әсер үлкен санының автоматты басқару кешенді объектілері болып
табылады. Қазандар айтарлықтай суда жылу энергиясын сақтау
сыйымдылығы, металл бу және бу жолын бар. Соңында, қазандық бірлік бу
жолындағы процестерді жоғары қарқынмен сипатталады. Осылайша, жемшөп
су тоқтату толық бу қазандық агрегатын 100 мм қазандық барабан ішінде
су деңгейін төмендету 20 секунд жүреді. қазандық құрылғыдағы ағымдағы
жылу процестерді көрсеткіштері реттелетін көрсеткіштер болып табылады.
Бұл бу сыртқы тұтынуды, қазандық шығуда бу қысымы, бу температурасын
қызып кетуін және ішкі :. су деңгейі және т.б. барабан бойлер, ауаның
артық коэффициенті, пеште теріс қысым, қазандық блок процестерді
ағынының сипаты түрі мен әсері құны анықталады қамтиды: сыртқы -
тұтынушылар тарапынан, ішкі -отын құрамы мен сапасын өзгерту, артық
ауаны пешінің, вакуумдық пештің, нәрлі ағынының өзгеруіне жеткізіледі.
Қазандықтарды реттеу мәселелері.
тұтынушылар бу беру және қазандық жұмыс сенімді және экономикалық
тиімді режимін қамтамасыз ету үшін мұқтаж екі талаптарына туындап отыр
қазандықтарын реттеу, мақсаттары мыналарды қамтиды:
- Жұмысқа сәйкес қазандық қондырғысының жүктемені төмендету;
- Тұтынушыға жеткізілетін бу көрсетілген қысым мен температураны
тұрақты сақтау;
- Отын мен ауаның арасындағы, сондай-ақ ең жоғары тиімділігі пеш
процесін сәйкес келеді бастауыш және орта ауаның, шахталық пештері
сияқты бөлуге қазандықтарды қатынасы қамтамасыз ету;
- Пеште вакуум тұрақтандыру;
- Барабан тұрақты су деңгейін қамтамасыз ету барабан қазандық бірлік
белгіленген шекте және қазандық су тұз мазмұны аясында болып табылады;
бір рет-арқылы түрі қазандық үшін, жоғарыда қосымша:
- Алдын ала орнатылған температура мен ылғалдылық бу vodoparovomu
трактатты қамтамасыз ету, әсіресе радиациялық қыздыру облысында
аймақтың жылжып кетуін болдырмас үшін, тұз кен орындарын алуы тиіс
өтпелі аймақ, облыста;
- Жуу және бөлу схемасы сепараторға белгілі бір ылғал бу қазандық
агрегаттарын техникалық қызмет көрсету;
Бұл проблемалар, түзету органдар қазандық құрылғыдағы әрекет
шешілетін жем су бақылайды, отын, жалпы және сүрлемдік-диірмен пештің
және бастауыш ауада, түтін газдарының сору, бу арқылы Desuperheaters
немесе басқа температурасы бақылау суды салқындату, үздіксіз үрлеу су
саны көрсетіледі қазандық барабан.
басқару объектісі ретінде қазанды Бу.
Бу қазандық бірнеше өзара байланысты кіріс және шығыс
құндылықтармен күрделі динамикалық жүйе болып табылады. бақылау
араласудың негізгі арналар үшін реттеу Алайда айқын бағыты бақыланатын
жүйесі арқылы қосылған тәуелсіз бір тізбекті жүйелерінің көмегімен
тұрақтандыру және өзгерту бақылау параметрлерін береді - қазандық
қондырғысы.
тұтастай алғанда автоматты басқару жүйесі (ASR) барабан қазандық жеке
жабық тізбектерін тұрады:
- Қысым ыстық бумен және жылу жүктемесі;
- Отын жану процесінің тиімділігі;
- Пештің жоғарғы бөлігінде вакуумды;
- Ыстық бумен температурасы;
- Қазандық сумен жабдықтау;
2.4. Принципиалды сұлбаның сипаттамасы.
Бу қазандық реттелетін параметрлердің және нормативтік әсер үлкен
санының автоматты басқару кешені объектісі болып табылады. Қазандық
пеште, отын және ауа жеткізілетін, және сорғыш түтін газдарының жатыр;
Қаныққан бу көрсетілгендей барабан қазандық қоректік су,
жеткізіледі. Автоматтандыру өндірістік персоналдың тікелей қатысуынсыз
процесін басқару және бақылау деп аталады. Қазандық жабдықтарды
автоматтандыру (кешенді) ішінара немесе толық болуы мүмкін.
Қазандық автоматтандыру кіреді: операциялық параметрлерін автоматты
түрде дабыл ауытқу процесі; автоматты қорғау және блок; қашықтан
басқару және бақылау; автоматты бақылау және реттеу.
Сурет - 2.10. Принципиалдық жылу жлектр станциясының қазандық
схемасы.
1 - қазандық; 2 - негізгі бу желісі; 3 - азайды орнату; 4 - бу
жылытқыштар; 5 - хладагент конденсаттық; 6 - Jumper; 7 - AC сорғы; 8 -
резервуар конденсатын; 9 - конденсатын сорғы; 10 - жоғары қысымды
сорғы; 11 - газсыздандыру жабдықтар; 12 - қоректік сорғы; 13 - Электр
жабдықтау сорғы; 14 - хладагент газ; 15 - су салқындатқышты тазалаңыз;
16 ХВО; 17 - Шикі су жылыту; 18 - тазалау; 19 - шикізат су сорғы; 20 -
үздіксіз үрлеу сепараторы; 21 - экономайзер; 22, 23, 24 - қауіпсіздік
клапаны; 25 - желілік жұптастырылған қажет болса.
Мұндағы - қазандықтарды салыстырмалы өсуі, станция нөмірлері
нақты мезгіл операциялық қазандықтарын құрамы анықталады; Q - қазандық
Зауыттың жалпы сыйымдылығы; I = 1 ... м - станциясы қазандықтар.
Суретте салыстырмалы отын шығыны ұлғайту сипаттамаларын салу
графикалық астарлы көрсетеді.
Сурет - 2.11. Графикалык жылу электр станциясының қазандық
схемасы.
Жеке химиялық шөгуi графика көлденең осі бойымен қосылады
құрылыс кейін, қазандық зауыттың жалпы сипаттамасы салынған. Осыдан
кейін, қалаған құнының жалпы сипаттамалары өнімділігін кешіктірілді.
Бұл құн бойынша табылған салыстырмалы өсімі энергия тұтыну б (2.11)
бірінші сәйкестілік сәйкес әрбір жеке қазандық CVD бойынша
белгіленген. Бұл нүкте әрбір қазандық бірлік үшін нақты критерийлер
бойынша оңтайлы жүктемеге сәйкес келеді.
2.5. Реттеуіштерді таңдау.
Қысым датчигі - шығыс параметрлері зерттелді орташа қысымды тәуелді
болып табылатын құрылғы, сұйық, газ немесе бу ма. энергетика, азық-
түлік өңдеу, мұнай-газ өнеркәсібі және басқа да көптеген: Қазіргі
заманғы жүйелері осы түріне дәлдіктегі аспаптар мүмкін емес, олар әр
түрлі салаларда автоматтандыру жүйелері қолданылады.
Кез келген қысым датчигін құрамы мыналарды қамтиды:
Бір зондтау элементімен
• қысым датчигі;
• дене бөліктеріне түрлі конструкциялары;
• сигнал қайта өңдеу үшін схемалары.
Іс-қимыл қағидаты бойынша қысым датчиктерінің жіктелуі:
Оптикалық.
Талшықты-оптикалық және оптикалық-электронды: оптикалық датчиктер
қысым екі өлшеу принциптері бойынша салынған болуы мүмкін.
Оптикалық талшықты
Талшықты-оптикалық датчиктер қысым ең дәл болып табылады, сондай-
ақ олардың жұмыс температура ауытқуына қатты тәуелді емес. сезімтал
элементі оптикалық волновод болып табылады. Мұндай құрылғылардың
қысымның өлшенген құны бойынша әдетте сенсоры жарық арқылы өтетін
амплитудасы және поляризация өзгеруімен сотталады.
Оптоэлектронды.
Осы түріне сенсорлар ламинатталған мөлдір құрылымдардың тұрады.
Осы құрылымға арқылы жарық көрсетеді. мөлдір қабаттарының бірі орта
қысымды байланысты олардың параметрлерін өзгертуге болады. өзгертуге
болады 2 параметрлері бар: бірінші сыну көрсеткіші, екінші қабатының
қалыңдығы болып табылады.
Ол осы параметрлерді өзгерту өзгерту Фотоэлемент жазылған болады,
қабаттар арқылы жеңіл өту сипаттамаларын өзгертуге болады анық.
Магниттік
Осы бергіштер үшін тағы бір атауы - индуктивті. датчиктің сезімтал
бөлігі катушкалар орталығы, және өткізгіш қысым сезімтал мембрана
орналасқан E-тәрізді табаққа тұрады. мембраналық пластинаның шетінен
қысқа қашықтықта орналасқан. Орамдардың қосу арқылы магнитті
пластиналар арқылы өтеді ағысын, және әуе соққылары мембрана жасайды.
алшақтықты магнит өткізгіштігінің мембраналар және пластинаның магнит
өткізгіштігінің шамамен мың есе аз. Сондықтан, алшақтықты тіпті шағын
өзгеріс индуктивтілік айтарлықтай өзгеріс әкеледі.
Ыдыстық
Ол қарапайым конструкцияларын бірі бар. Ол екі жалпақ
электродтар және олардың арасындағы алшақтықты тұрады. Осы электродтар
бірі өлшенген қысым басады мембранды, сондықтан алшақтықты қандай мәні
өзгереді.
Яғни, іс жүзінде, сенсордың бұл түрін алшақтықты өзгерту
мөлшерімен конденсатор болып табылады. Өздеріңіз білетіндей және
сыйымдылықтағы алшақтықты көлеміне байланысты. Ыдыстық сенсорлар өте
кішкентай қысым өзгерістер түсіру мүмкіндігі бар.
Меркурий
Сондай-ақ, өте қарапайым метрлік. Бұл ыдыстар принципі бойынша
жұмыс істейді. Осы қысым кемелердің бірінде қысым өлшенеді. қысым
сынап анықталады.
Пьезоэлектрлік
Осы түріне датчиктің сезімтал элементі пьезоэлектрическое болып
табылады - материалдық деформация (тікелей пьезоэлектрлік әсері)
кезінде сигнал босату. Ретсіз процесінде, ол қысым өзгеруіне ағымдағы
пропорционалды бөледі. ғана деформация кезінде босатылған
пьезоэлектрического электр сигнал бері, ал тұрақты қысыммен деформация
орын алмайды, онда датчик тез өзгеретін қысымды өлшеу үшін ғана
жарамды болып табылады.
Жабдықтау тогының байланысты пьезоэлектрическое пішінін өзгерту
- бұл түрі, сондай-ақ, осындай, бұл кері әсер пьезоэлектрические
пайдаланады өткен тек айырмашылықты пьезоэлектрического әсерін
пайдаланады. резонатора осы түрінің датчиктер электродтар екі жағынан
қолданылатын пьезоэлектрического (мысалы пластинасын), пайдаланылады.
пластина қолданбалы кернеу жиілігі бір жағына майысқан немесе басқа
болатындай, кезекпен қарама-қарсы белгісі қуатталған электродта. Бірақ
мұндай қысым сезімтал диафрагма, резонатор өзгеруі тербеліс жиілігі
күшін, қолдануға табаққа болса. резонатора жиілігі қысым мембранасы
басу, ол мәнді көрсетеді, ал бұл өз кезегінде резонаторының туралы
басады.
Мысал ретінде, мәнерлеп piezoresonance абсолюттік қысым датчигін
көрсетеді. мөрленген камералық 1. консервациялау орган 2, 6 және
базаны электронды-сәулелi дәнекерлеу органға қоса беріледі мембрана
10, қосу арқылы қол жеткізуге болады, өйткені арналған. 6 негізделген
екі иегерлері бекітілген: 4 және 9 ұстаушы 4 арнайы бөгеті 3 арқылы
базасына қоса беріледі және ол ұстаушы 9 5. резонаторды анықтамалық
пьезоэлектрическое резонатор 8 бекітуге арналған орнатылған сақтайды.
Шар 4 резонаторды 5 қысым күшін тасымалдайды 4. диафрагма 10 доп 6
жең, 13 арқылы күшін тасымалдайды ұстаушыға орнатылған.
Сымдар 7 базалық 6 орнатылған және абсолютті қысым сигнал
схемасы 15 айырмашылық жиілігі генераторлар қалыптасады генераторлар
17 және 16 шығысы бар қуыстарды 5 және 8 қосылу үшін қызмет етеді.
қысым датчигі 40 градус тұрақты температурада белсенді термостат 18
орналасқан. өлшенген қысым байланысы арқылы беріледі 12.
Басқа жолмен, сенсордың бұл түрін деп аталады. Gage - штамм
байланысты оның қарсылық өзгереді элементі. Мембрана орнатылған Бұл
қысымның өзгеруіне сезімтал болып келеді. Кезде Нәтижесінде, диафрагма
қысым, ол оған бекітілген сахнаға шығады. Соның салдарынан, бұл
қарсылық тізбегіндегі ток мөлшерін өзгерту және өзгерту.
Ток және кернеу немесе кедергі орта құрылғылар орталықтарымен
KSM, ПХД, ТӨБ, ER 160, CD-250 өлшеу үшін арналған, жазу және бақылау
температура, қысым, деңгейі, ағыны және электр сигналдар айналдыруға
басқа электрлік емес шамалар.
Қайталама қуралдары КСД 2, 3– Дифференциалдық трансформаторлық қысымды
өлшеу және есепке алу құрылғылары, деңгейі, ағыны, nonelectric
вакуумды және күрделі өзара индуктивтілік айналдыруға болады, басқа
айнымалылар.
Күрделі өзара индуктивтілік мГн 0-10 немесе 10 - - 0 - 10 мГн
(минус 10 плюс 10) құрылғылар шығару электр параметр өлшенеді емес
шамаларды түрлендіру бастапқы электр алмастыруға құрылғылармен бірге
жұмыс істеуге арналған.
Өлшенген құны туралы ақпаратты қашықтықтан беруді қамтамасыз
ету, дер кезінде сұйықтық ағынының жылдамдығын, газ, бу біріктіруге,
өлшенген параметрдің позициялық және пропорционалды бақылауды жүзеге
асыру үшін кіріктірілген опциялар KSD2 құралдарының түрлі байланысты.
Тұсаукесері құрылғылардың түрлері бойынша көрсететін және жазу
жүргізіледі.
- Орта құрылғы KSM – қарсылық өлшеу үшін көпір тұйықталу.
Тұсаукесері құрылғылардың түрлері бойынша көрсететін және жазу
жүргізіледі. Өлшеу үшін арналған Көпірлер KSM2, KSM4 температура,
қарсылық түрлендіргіштер бірге жұмыс істеуге арналған.
Орта KSM4 құрылғылары бір-арна мен көп арналы дайындалған, және
қос-функциясы
- Орта құрылғылар KSP2 және KSU2 - тұрақты ток кернеуінің өлшеу
үшін потенциометры, жылу және күші тұрақты кернеудің өлшеу.
Потенциометры температураны өлшеу үшін арналған KSP2, KSP4,
термоэлектрлік түрлендіргіштердің жұмыс істеу үшін арналған.
Орта құрылғылары бір-арна мен көп арналы дайындалған, және қос-
функциясы odnodiapozonnymi.
- Орта RP 160 құрылғылар - тұрақты ток кернеуінің өлшеу және жазу
үшін құрылғылар, сондай-ақ электр сигналдар және DC кернеу немесе
кедергінің айналдыруға болады емес, электр шамаларын. Орта құрылғылар
(дабыл құрылғыларының болса) жиынтығы құнының өлшенген параметрдің
ауытқуларды Оятарды қамтамасыз етеді. Орта құрылғылар қарсылық шығу
көздері бар DC сигнал жұмыс істеуге арналған.
- Орта құрылғы CD-250 - орта дисплей және жазуға арналған
құрылғылар күрделі аспаптары CS3 ауыстыру үшін арналған.
ұқсас құрылғылар KS1, KS2, RP 160 сериясы құрылғылары CD-250
сериялы функционалдық ретінде, CS3, CS4, СР1, сондықтан осы
құрылғылардың жаңғырту құрылғылардың сериясы CD-250 бойынша ауыстыруға
болады. Электр-теңгерімдеу сервомотор принципі бойынша құрылғылардың
негізі.
Орта құрылғылар панель орнату үшін арналған тікбұрышты болат
тұрғын, жасалған, нақты көрінетін дөңгелек шкаласын бар.
Өлшеу және тіркеу термопары, қарсылық, фольга немесе сым
тензорезисторы, стандартталған сигналдар айналдыруға электрлік емес
шамаларды және DC кернеу диск диаграммада жүзеге асырылады; процесс
параметрлерін дабыл және реттеу; технологиялық басқару жүйелерін
бірыңғай үздіксіз ток демалыс сигнал кіріс сигналы.
3. Өндірісті ұйымдастыру.
3.1.Электр қозғалтқышың таңдау.
Айнымалы ток қуат U (Т) = 220 (COS (2π T) т), суретте
көрсетілгендей диод вольтамперлік сипаттамасын, Резистор R = 100 Ом, =
200 B тұрақты ток көзі U0, ішкі кедергісі бар 1. схемасы ескермеуге
болады. Тізбегіндегі кезінде ағымдағы ағындары үлесі кезеңнің T T
табу.
Сурет - 3.12. Тұрақты ток резистордың схемасы.
Кернеуі 10 В жеткенде диод арқылы ток кернеуі диодты баламалы
резистор одан әрі артуына, ағып емес,
RD = = = 10 Ом
(3.2)
Кернеу:
UAB = U(t) – U0 = 220COS 2π – 200
(3.3)
Кернеу диоды:
UD=IDRD=RD=(220COS2π – 200)10
(3.4)
Мұндағы:
COS2π = 0.05
(3.5)
T T ≈ 0,05, егер ток тізбегінде ағады.
(3.6)
R2 = 2 Ом, R3 = 3 Ом, R4 = 4 Ом болса, суретте көрсетілгендей
тізбегіндегі идеалды диод кез келген резистора R1 кедергісін
құндылықтарды ашылады) кезде R1 = 1 Ом диод арқылы ток тең болады
қандай, батарея ЭМӨ E = 10 В болса, және оның ішкі кедергісі
ескерілмейді болады.
1. Тізбек бойынша теңдестірілген:
R1R4 = R2R3
(3.7)
Диод ашылады:
R1 R2R3R4 = 1,5 Ом
(3.8)
2. R1 = 1 Ом диод ашық и Uд = 0. Тізбектің толық кедергісі:
R = R1R2(R1 + R2) + R3R4(R3 + R4) = 23 + 127 = 5021 Ом
(3.9)
Батарея арқылы ағымдағы: I = ER = 215 A
(3.10)
Біріккен параллель резисторлар R1 және R2 R1 R2 қарсы олардың
арасындағы ағымдағы бөліп,
I1 = R2I(R1 + R2) = 145 A, I2 = R1I(R1 + R2) = 75 A
(3.11)
Аналогты:
I3 = R4I(R3 + R4) = 125 A, I4 = R3I(R3 + R4) = 95 A
(3.12)
Диод арқылы ток:
Iд = I1 − I3 = 25 A
(3.13)
3. Суретте көрсетілгендей тізбек, тамаша диод D және диод арқылы
кернеу арқылы ток айқындайды. суретте көрсетілген тізбек
параметрлерін,батареяның ішкі кедергісі қараусыз.
Сурет - 3.13. Диод кернеуі.
Диод ашық болып табылады және ол бұл жағдайда диод арқылы кернеу
нөлге тең белгілі бір ток I. арқылы ағып жатыр делік. Тиісті тізбек
суретте көрсетілгендей нысанын ие болады.
Зарядының сақталу заңы болуы тиіс:
I = I1 + I2
(3.14)
Біз сол жақ тізбек үшін Ом заңы жазыңыз:
2E − E = I12R
(3.15)
және оң жолына:
3E − E = I23R
(3.16)
Біз алыс токтар білдіруге I1 и I2:
I1 = E(2R), I2 = 2E(3R)
(3.17)
және диод арқылы ток табады:
I = I1 + I2 = 7E(6R)
(3.18)
Диод ток ағып - біз I 0, біздің болжам дұрыс екенін тапты бері
I = 7E(6R),
(3.19)
және диод арқылы кернеу тең 0.
4. Олармен байланысты сериясы диод және R ағымдағы кернеу құнына
синусоидалды кернеу көзіне қосылған резистор. Орташа қуаты P.
тізбегінде тұр,егер диод кезде алға ағымдағы қарсылық мәні табу.
Сурет - 3.14. Диод синусоидалы кернеу көзі.
Резистор тұйықталу диод кедергісі ауыстыру үшін болса, ток
тізбегінде екі бағытта ағатын болады. Бұл тізбектің құқық Джоуль
сәйкес көрсетілуі мүмкін орташа қуатты бөлектеледі - Ленц:
P’=
(3.20)
Диод жарты кезең үшін диодтың бар тізбегінде бір жақты өткізу
ағымдағы нөлге тең, ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
