КІРІСПЕ
Конвейер, транспортер - үздіксіз жұмыс істейтін көліктік қондырғы немесе машина. Сусымалы, кесек немесе дара жүктерді тасымалдауға арналған. Конвейер (ағылшынша сonveyer; convey - тасымалдау дегенді білдіреді) ертеректе Үндістан мен Қытайда үздіксіз су көтеретін шынжырлы сорғылар, ал Месопотамия мен Мысырда көп шөмішті және винтті су көтергіштер түрінде пайдаланылған. 16-ғасырдан бастап сусымалы (мысалы, ұн өндірісінде) және дара заттарды жақын араға жеткізетін конвейерлер қолданылатын болды. Техниканың дамуына байланысты 19-ғасырдан бастап әр түрлі конвейерлер шығарыла бастады және бұларды жасау үшін машина жасаудың бөлек бір саласы пайда болды. Қозғау және жүк тасымалдау тетіктері бойынша конвейерлер бірнеше түрге топтастырылады. Қозғау тетігі бойынша конвейер таспалы, шынжырлы, канатты (арқанды) болып бөлінеді. Қозғау тетігі жоқ конвейерге гравитациялық конвейер, инерциялық конвейер, винттік конвейер жатады. Қозғау тетігі бар конвейер жүк тасымалдау тәсіліне сәйкес таспалы, пластинкалы, күреуішті, шөмішті, т.б. болып ажыратылады. Жұмыс ерекшелігіне орай конвейер төсемелі және аспалы болып ажыратылады. Төсемелі конвейер орнықты, жылжымалы (өздігінен орын ауыстыратын және сүйретілмелі) болуы мүмкін. Конвейер тасымалданатын жүк түріне (сусымалы не кесек) сәйкес те ажыратылады. Элеватор, аспалы шөмішті, бесікті, қорапты, эскалатор, адымдағыш конвейер, т.б., сондай-ақ біріктірілген (мысалы, роликті - таспалы конвейер) конвейерлер өз алдына ерекше топ құрайды. Таспалы конвейер сусымалы, кесек және дара жүктерді тасымалдауға арналған (қ. сурет). Бұл конвейердің жұмыс өнімділігі бірнеше тоннасағаттан мыңдаған тоннасағатқа дейін жетеді. Таспаның ені 300 - 2000 мм, қозғалу жылдамдығы 1,5 - 4,0 мс болады. Пластинкалы конвейермен горизонталь не көлбеу (35°-қа дейін) жазықтықта ауыр (500 кг және одан да ауыр) дара, ірі кесек жүктер, сондай-ақ қыздырылған заттар тасымалданады. Қозғалу жылдамдығы 0,3 - 10 мс, жұмыс өнімділігі 2000 тоннасағатқа дейін жетеді. Күрекшелі конвейер науадағы немесе құбырдағы жүктерді қалақшалармен жылжытады. Қалақшалар мен науаның немесе құбырдың көлденең қималарының пішіндері ұқсас болады. Бұл конвейер түрінің құрылысы қарапайым және оның науасының кез келген тұсынан жүкті түсіре беруге мүмкіндік бар. Күрекшелі конвейердің науасы үйкелістен тез тозады, сондықтан бұл конвейер абразивті және ұнтақталған материалдарды тасымалдауға пайдаланылмайды. Мұның жұмыстық бөлігінің жылдамдығы 0,16 - 1,0 мс, жұмыс өнімділігі 50 - 350 тоннасағат. Бұл конвейермен жүкті 100 м-ге дейінгі қашықтықта тасуға болады. Еңбек өнімділігінің жоғарылығы, құрылысының қарапайымдылығы, жұмыс қауіпсіздігі, т.б. сипаттамаларының тиімді болуына байланысты конвейерлер экономиканың барлық салаларында қолданыс тапты.

1.1 Пластинкалы конвейерлер Анықтамасы мен жіктелуі
Жеке тақташалардан (қаңылтырдан) жасалған төсемеде жүкті үздіксіз тасымалдайтын конвейерді пластинкалы деп атайды, əдетте, бұл тақташалар иілмелі тартқыш элементіне - қозғалмалы
дөңгелеп тұйықталған екі шынжырға бекітіледі. Бұл конвейерлерді əртүрлі сусымалы, төгілмелі жəне дара жүктерді, одан аса ауыр, ірі кесекті, бұжырлы, өткір кесекті жəне ыстықтай өңделген жүктерді тасымалдауға пайдаланады. Пластинкалы конвейерлерді өндірісте пайдалануына байланысты жалпы жəне арнайы деп бөлуге болады. Жалпы жұмыстарды орындайтын конвейерлер кең таралған. Арнаулы пластинкалы конвейерлер металлургиялық, тау-кен рудалық, көмір өндірістерінде пайдаланады да, арнайы пəндерде оқытып үйретіледі. Орын ауыстыру мүмкіндігі бойынша тұрақты жəне жылжымалы пластинкалы конвейерлер деп ажыратылады. Соңғы аталған конвейерлерді қоймаларда, жеке жəшікке салынған жүктерді тасымалдауға арналған тиеп-таситын, сорттайтын жəне қаптайтын орындарда пайдаланады. Тасымалдау жолының пішіні бойынша пластинкалы конвейер- лер горизонтальді, көлбеулі жəне құрамалы болады (9.1-сурет). Осындай конвейерлердің ұзындығы мен олардың жұмыс жасау өнімділігі тартатын шынжырдың беріктілігіне байланысты. Төсем қозғалысының жылдамдығы, əдетте, 0,35 мс-тан аспайды, кейде, 1 мс-қа жететіні өте сирек кездеседі. Бірақ төсемнің науалы формасы мен үлкен еніне байланысты олардың жұмыс жасау өнімділігі 2000 тсағ болуы мүмкін. Пластинкалы конвейерлердің ұзындығы 2 км-ге дейін жетуі мүмкін. Пластинкалы төсемінің көлбеу бұрышы 35...60° болады. Қысқа пластинкалы конвейерлерді ұнтақтағыш жабдығының қоректенгіші ретінде пайдаланады. Пластинкалы конвейерлердің артықшылықтарын ленталы конвейермен салыстырғанда, жоғары сенімділігі үлкен қашықтыққа артық салмақсыз тасымалдауды қамтамасыз ете отырып, тік өр жолы бойынша жүкті тасымалдау мүмкіндіктерін атауға болады. Пластинкалы конвейерлердің кемшіліктеріне: үлкен массасы, жасалуының күрделілігі, жүретін бөлшектері (шынжыры бар пластинкалы төсем) бағасының қымбаттығы; төсем қозғалысының ең аз жылдамдығы жəне ленталық конвейермен салыстырғанда, қозғалуына көптеген кедергілердің болуы; əрдайым бақылап, күтуді талап ететін шарнирлік қосылыстар үшін пайдаланудың күрделілігі, тез тозуы жəне т.б. жатады.

1
1.2 Шынжырлы конвейерлер жіктелуі және құрылымдық схемалар. Конвейерлік шынжырлардың түрлері. Динамикалық күштер. Негізгі есептік байланыстар.

Төсемді деп тарту органына бекітілген жеке пластиналардан құралған төсемдермен жүкті тасымалдайтын конвейерлерді айтады (МЕСТ 22281-76). Тарту органы ретінде бір немесе екі шынжыр, жүкті тасушы орган ретінде қатаң металлды (қажет болған жағдайда - ағаш, пластмасса, резеңкелі − маталы) төсем қолданылады. Тартқыш шынжырларға әсер ететін динамикалық күштер қозғалыс жылдамдығын 1,25мс-ке дейін шектейді.
Төсемнің, тартқыш шынжыр мен тасымалдау трассасының құрылымы бойынша төсемді конвейерлер екіге бөлінеді: жалпы мақсатқа пайдаланылатын тік тұйықталаған (негізгі түрі) және кеңістікті трассасы бар иілгішті. Арнаулы төсемді конвейерлерге сұйық металлды тасымалдау мен суыту үшін қажет және бөліп құйғыш (разливочный) машиналар, эскалаторлар, пассажирлік конвейерлер және күрделі пішінді төсемі бар конвейерлер жатады.
Төсемді конвейер станинадан, оның бір шетінде орналасқан жетекші жұлдызшадан, жетектен және екінші шетінде орналасқан кергіш жұлдызша мен кергіш құрылғыдан тұрады. Жеке металлды (қажет жағдайда - ағаш) пласстиналардан құралған шексіз төсем бір немесе екі тартқыш шынжырларға бекітілген. Бұл шынжырлар шеткі жұлдызшаларды айналып өтеді. Тік тұйықталған тартқыш шынжырларға, сонымен қатар, тіректі катоктар бекітіліп, олар төсеммен бірге станинадағы бағыттағыштар бойынша конвейердің бойымен жылжып отырады. Жүк конвейерге трассаның кез келген жерінде тиегіш құрылғы арқылы тиеліп, конвейерден шеткі жұлдызша және қабылдау құрылғысы арқылы түсіріледі. Ал жүкті аралық учаскеден тек жақтаусыз төсемі бар конвейерде ғана түсіруге болады.
Төсемді конвейерлерді металлургия, химия, көмір, энергия, машина жасау және т.б. көптеген өнеркәсіптерде көлденең және көлбеу бағыттарда әр түрлі үйме және дана жүкті тасымалдауға, сонымен қатар, технологиялық процесс бойынша бұйымды бір орыннан екінші орынға жылжыту үшін қолданады. Кейде бұл конвейерлер жүкті тасымалдап қана қоймай технологиялық операцияларды өткізеді. Мысалы, шынықтыру, қыздыру, суыту, жуу, бояу, жинақтау, бақылау және т.б. Бұл конвейерлерде таспалы конвейерлермен салыстырғанда ауыр ірі кесекті, абразивті (руда, тас) және ыстық жүктерді тасымалдауға болады.
Төсемді конвейерлердің артықшылықтары: ауыр ірі кесекті, ыстық жүктерді үлкен өнімділікпен (2000 м3сағ дейін) және үлкен қашықтыққа (2 км дейін) тасымалдау мүмкіншілігі; бірқалыпты және шусыз жүріс; жүкті тасымалдау трассасының көптілігі және т.б.
Кемшіліктері: төсем мен шынжырлардың үлкен салмағы және қымбаттылығы; конвейерді пайдалануының күрделілігі.

Тартқыш элемент ретінде төсемді конвейерлерде екі пластиналы катокты (МЕСТ 588-81) немесе төлкелі немесе шығыршықты (МЕСТ 588-81) шынжырлар пайдаланылады.
Шынжырлардың адымы 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800 мм.
2
Катокты шынжырларда катоктар тіректі элемент болып табылады. Каток арқылы төсем мен тасымалданатын жүктің ауырлық күші конвейердің бағыттағыш жолына беріледі. Катоктар ребордалы және ребордасыз, сырғанау немесе домалау ұштіректерінде болуы мүмкін. Домалау ұштіректеріндегі катоктар ауыр типті конвейерлерде қолданылады.
Төлкелі және шығыршықты шынжырларда тіректі элемент ретінде станинада орналасқан стационарлы шығыршықтар қолданылады.

0.3 Пластиналы конвейер.
Пластиналы конвейер - (ағыл. apron conveyor) денені тартып тізбегі қоса берілетін болат пластиналар жүк тасымалдайтын веб құрылғыны тасымалдау.

Сипаттамалары
Пластина қалыңдығы 3 мм
Веб ені - 500 мм;
Веб жылдамдығы - 0,6 м с;
Өнімділік - 250-ден 2000 т сағ.
Орнату иілу бұрышы - 45º үшін

Қолдануы
Тау массасын тасымалдау;
Таспалы конвейерлерді көлігімен тасымалданатын мүмкін емес ауыр бірлігі жүктер тасымалдау: біржолғы руда, агломерациялық ыстық, әк, ыстық дайындама және тағы басқалар.
Пластиналы конвейерлердің түрлері - багажды салаларда ең заманауи әуежайларда орнатылған багаж карусель. Олар сондай-ақ, кейбір ауыл шаруашылығында, алжапқышы талғағыштық автомобиль өндірісінде және басқа да көптеген салаларда өңдеу ретінде қолданылады.

Құралдары
Пластикалық кенеп(веб);
Роликтер;
Тартым органы;
Жетек станциясы;
Керілу станциясы.

Артықшылықтары
Тауарларды (таспалы конвейерлерді салыстырғанда) үлкен ассортиментін тасымалдауға мүмкіндігі;
Тік беткейлерде трассасы бойынша тауарларды тасымалдауға (35 ° -45 °) мүмкіндігі бар ал шелектер пластиналары 65 ° -70 ° - дейін тасмалдауға мумкиншілігі бар;
Күрделі кеңістіктік траекториясы арқылы тауарларды тасымалдауға мүмкіндігі бар;
Жоғары сенімділік.

3
Кемшіліктер
1,25 м с дейін тауарларды төмен жылдамдығы қозғалысы;
Басқа шынжырлы конвейерлердікі сияқты:
үлкен сызықтық бұқаралық конвейер;
байланысты тұрақты майлау тізбектердің талап топсалы элементтердің үлкен санына пайдалануға күрделілігі мен жоғары құны;
тасымалданатын жүктің салмағының бірлігіне жоғары энергия тұтыну.

Шынжырлы конвейер
Шынжырлы конвейер - қозғаушы күші бір немесе екі шынжырмен құралады жүктерді көтеруге және түсіруге, сонымен қатар, шынжырлы конвейерлер мен шынжырлы берілістерде қозғалысты беруге арналған көп буынды икемді байланыс.
Шынжырлы конвейер таспа конвейерге карағанда жоғарғы температурадағы және ауыр затарды тасмалдай алады және олардын көп өнімділігі бар.
Алайда, олар ауқымдылығы ауыр, қымбат және жоғары операциялық шығындары бар.
Конвейер шынжырлары үйкеліс жұбының үлкен көлемін қамтиды, ол тұрақты майлау талап етеді.
Шынжырлы конвейерлерге, пластина, қырғыш, шелек конвейерлер және басқалар болып табылады.

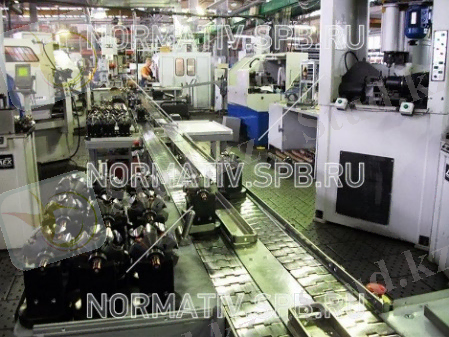

Шынжырлы конвейерлер кеңінен өнеркәсібінде пайдаланылады. Атап айтқанда, машина зауотарында автомабиль бөлшектерін жеткізуге қолданылады және ол шынжырлы конвейермен жүзеге асырылады.

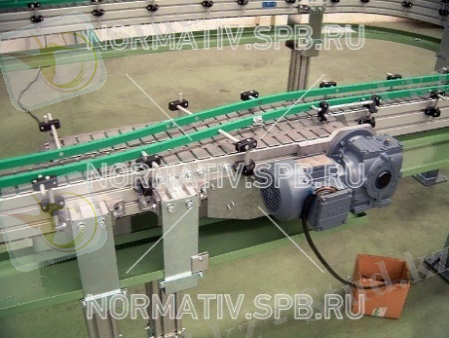

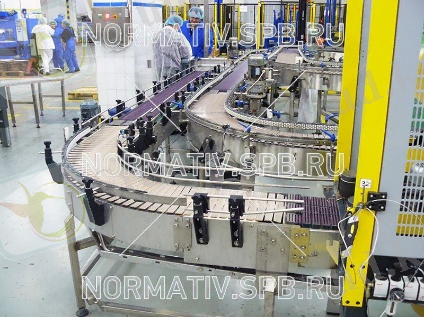

0.4 Шынжырлы пластиналық конвейер.

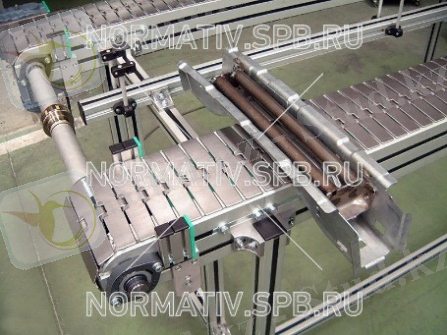

Мұндай қораптар, банкалар, бөтелкелер, жәшіктер, қап, пісірілген нан өнімдері, тауарлар, құрылыс материалдары және т.б. сияқты затарды жылжыту үшін әзірленген конвейерлер

Айырмашылығы, жүкті тасымалдау үшін икемді таспанын орнына шынжырды пайдаланады.
Шынжырлы конвейердегі осы түріне жобалау бірегейлігі полимер немесе металл сілтемелер тұратын бастапқы технологиясын пайдалану болып табылады.
Шынжырлы пластикалық конвейерді дайындау үшін әдетте полимерлер немесе тоттанбайтын болаттан дайындалады.

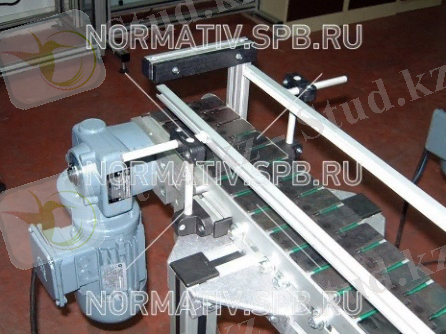

Шынжырлы конвейер ленталық конвейерге қарағанда қозғалыска келтіру үшін барабан емес жулдызша мен келтіріледі.

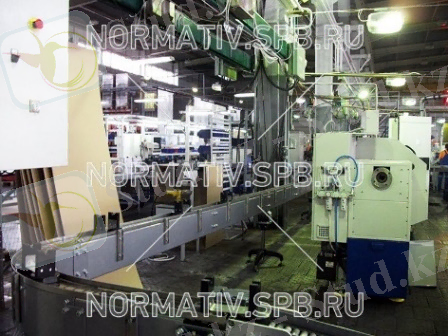

1 Шынжырлы конвейерлерді пайдалану және қолдану.

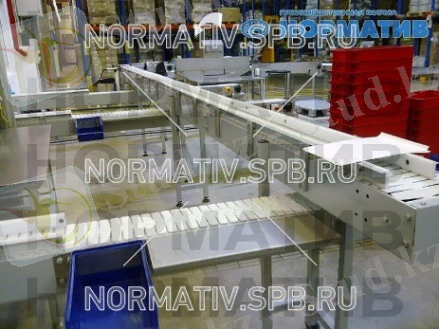

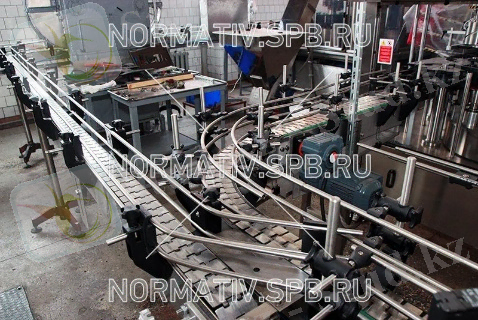

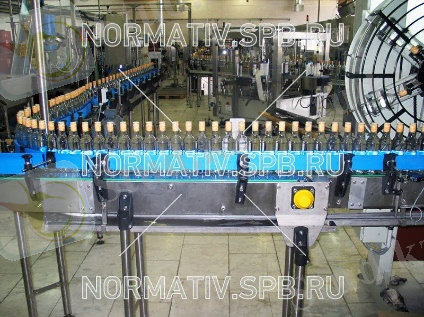

Қатпарлы шынжырлы конвейерлер, немесе қатпарлы конвейерлерді Шөлмек деп атайды өйткені олар кеңінен бөтелкелер және пакеттер, банкілері және өзге де ыдыстарды тасымалдау үшін, сусындар өнеркәсібінде қолданылады.
Сонымен қатар, конвейерлердің отбасылық түрлі пакеттер, қораптар, болат бөлшектер, жоғары температураға дейін қызады, және басқа да өнімдерді тасымалдау өзін дәлелдеді.
Шынжырлы тізбекті конвейерлер, сондай-ақ әр түрлі ені төмен үйкеліс бар полимерлер пластина тізбектерімен жабдықталған.
Бұл тізбекті конвейерлер қолданылады, онда талап етіледі төмен үйкеліс коэффициенті арасындағы тізбекті және транспортирді өнім немесе өнім жоғары тазалықты бетін өңдеу және өте сезімтал үйкеліс пайдаланады.

Шынжырлы конвейерлер 3 нұсқада дайындалады:

1. Тот баспайтын болат

2. Анодталған алюминий

3. Болат бар полимерлік қабаты

2 Шынжырлы конвейерлер.
Шынжырлы конвейерлерінің көлденең қоюының жанында аралық еріксіз келтірулер бос тармағының тарту органына қозғаушы күш алып береді, жүкті орын ауыстырумен қоюға көлбеген күйіндесі жоғары - бәсеңдейтін тармақтың тежеулерін қамтамасыз етеді.

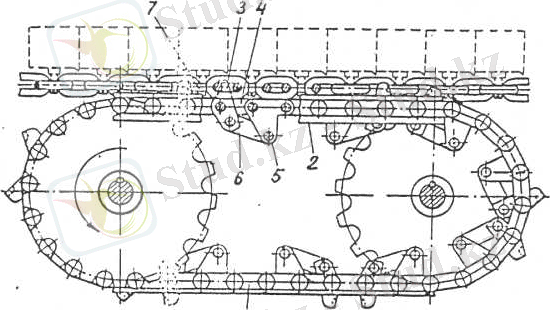

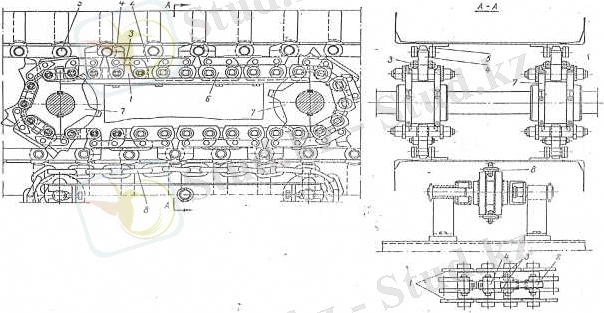

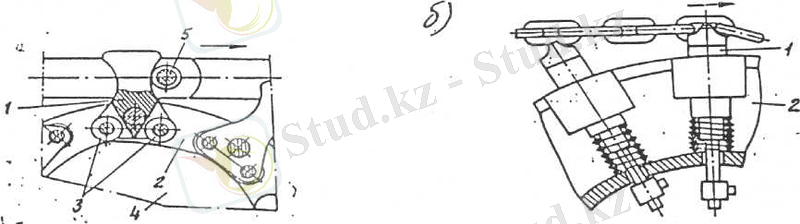

Аралық еріксіз келтіруді конструктивтік схемаға ерекше ілтипат шынжырлы конвейердің жүк көтергіш матасы туралы тарту шынжырларының орналастырылуында болады. Олар шынжырлардың буындарында және олардың пластиналардың астында орналастырылу жұдырықтардың іліктіруінде басып қалып ұстап қалуы керек.Аралық жағалауға таяу жер құрылымдардың конструктивтік схемасы бойынша шынжыр табанды және жұлдыз түрінің жағалауға таяу жер құрылымдарына жіктеледі.

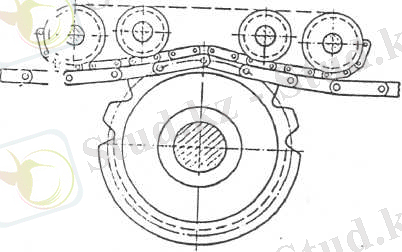

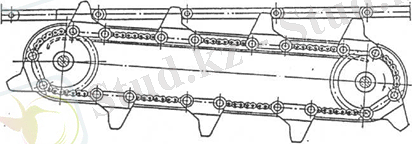

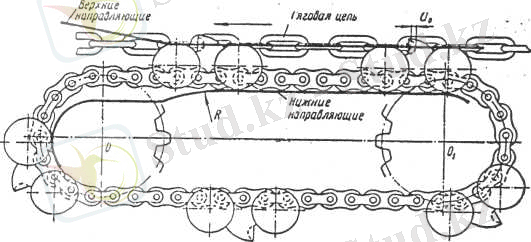

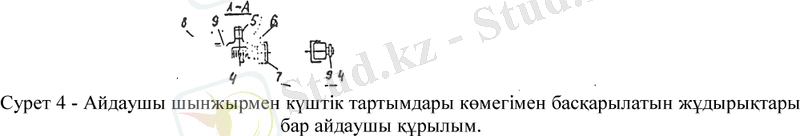

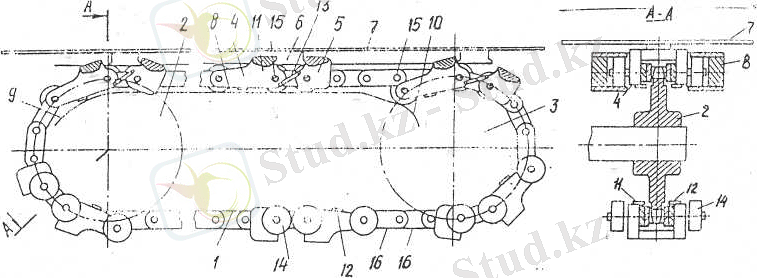

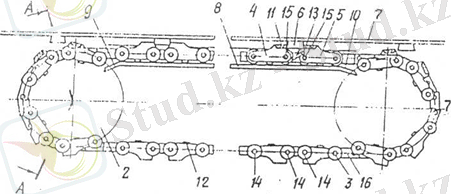

Шынжыр табанды жағалауға таяу жер құрылымдар жұлдыз басқарылатын және басқарылмайтын жұдырық бола алады - немесе қатты бекіт ілген зубьелермен басқарылатын. Басқарылатын жұдырықтары бар жағалауға таяу жер құрылымдарда немесе зубьелермен соңғысы олармен тарту шынжыры және іліктіруден шығатын есіктің топсаларымен іліктіруге кіруді мерзімге айдаушы шынжыр немесе жұлдызшасы туралы жылысады. Бұл түрдің жағалауға таяу жер құрылымдарымен дискте айдаушы шынжырдағы жұдырықтары немесе зубьелерді әрдайым жылжымалы бекітуі болатын байланыстарда. Басқарылмайтын жұдырықтары бар шынжыр табанды түрдің жағалауға таяу жер құрылымдарында соңғысы айдаушы шынжыр буындарында қатты бекіне алады.Басқарылатын жұдырықтармен жағалауға таяу жер құрылымдар екі негізгі топта айдаушы шынжыры бар жұдырықтың кинематиялық байланысына байланысты бөлшектенеді. Кинематиялық айдаушы шынжырмен сабақтас жұдырықтар тарту шынжырының топсаларымен іліктірулерге жүргізіледі немесе жұлдызшасынан жұдырығының жұлдызша бағдарлаушы айдаушы шынжыр бағдарлаушы басқару механизмдарын олардың ішінен тек қана өткелінің мерзімдеріне іске аспай қалады. Жағалауға таяу жер құрылымдарындағы қай кіру оларды іліктіру және одан шығатын есіктеріне айдаушы шынжырмен байланбауға кинематиялық жұдырықтары бағдарлаушы кез келген бөлімшесінде тура өндіріп ... жалғасы
