АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
ЭЛЕКТРОЭНЕРГЕТИКА ФАКУЛЬТЕТІ

Электроэнегетика пәні
Электрлік жүйелер және тораптар бөлімі
Есептеу-графикалық жұмыс

Орындыған: БЭк-10-12 студенті
Аширбек Рустем
Сынақ кітапша нөмірі 104099
Қабылдаған: аға оқытушы
Дүйсенова Ш.Т.

Алматы 2012
Мазмұны
1. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
2. Есептеу шарты ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... 4
3. Берілгендері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...4
4. Есептеу бөлімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... .5
5. Бақылау сурақтары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ...10
6. Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
7. Қолданылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ...13

Кіріспе
Есептеу графикалық жұмыс екі бөлімнен турады. Бірінші бөлімінде 35кВ кернеулі тұйықталмаған тораптың түйін нүктелеріндегі кернеуді анықтау және торап бөліктеріндегі қуаттың таралуын табу.
Сонымен қатар, электр торабының орынбасу сұлбасын құру қажет. Торап бөліктеріндегі қуаттың таралуын, активті және реактивті жүктемелердің тізбектей қосындысымен анықтау. Тораптағы толық кернеу шығынын және түйіндік нүктелеріндегі кернеу деңгейін анықтау қажет.
Ал екінші бөлімінде бақылау сурақтарына жауап беру қажет.

Есептеу шарты

1 - суретте көрсетілген 35кВ кернеулі тұйықталмаған тораптың түйін нүктелеріндегі кернеуді анықтау және торап бөліктеріндегі қуаттың таралуын табу. Ол үшін:
* Орынбасу сұлбасын құру;
* Желідегі активті және реактивті кедергілерді анықтау;
* Желінің әрбір бөлігіндегі реактивті Р және толық S қуатты есептеу;
* Желінің бөліктеріндегі қуат ағынын есептеу;
* Түйін нуктелеріндегі кернеу деңгейін анықтау.

Берілгені: №1 кесте
1-топтың бастапқы мәліметтері
2-топтың бастапқы мәліметтері
3-топтың бастапқы мәліметтері
Бөліктер ұзындығы, км
Сым маркасы
Cosϕ
Жүктеме қуаты, МВт
0-1
1-2
2-3
3-4
1-5
5-6

P1
P2
P3
P4
P5
P6
7
8
7
5
8
6
А-9516
0,86
2,4
3,5
2,8
3,1
1,6
1,4

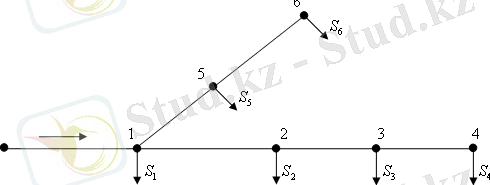

1- сурет. 35 кВ кернеулі тұйықталмаған торап

Есептеу бөлімі
1. Орынбасу сұлбасын құрамыз:

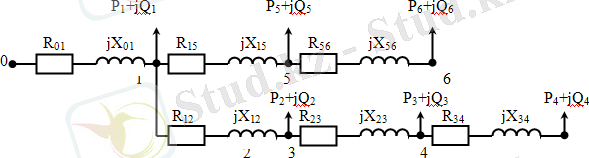

2 - сурет. Электр торабының орынбасу сұлбасы.

1. Төмендегі формула бойынша желідегі активті және реактивті кедергілерді анықтаймыз:
, (1)
мұндағы, r0 - активті меншікті кедергі;
li - бөліктер ұзындығы.

, (2)
мұндағы, x0 - реактивті меншікті кедергі;
li - бөліктер ұзындығы.
Справочниктен меншікті активті және меншікті реактивті кедергілердің мәнін аламыз, сым маркасы бойынша.



3. Желінің әрбір бөлігіндегі реактивті Р және толық S қуатты келесі формулалармен есептейміз:
(3)
мұндағы Pi - активті қуат;
cosϕ - қуаттылық коэффициенті.

(4)
мұндағы P - активті қуат;
S - реактивті қуат.



(4) формуладан Q табамыз:

4. Желінің бөліктеріндегі қуат ағынын есептейміз:

5. Желінің бөліктеріндегі кернеуді келесі формуламен табамыз:
(5)
мұндағы, U1 - желідегі кернеу;
U0 - желінің басындағы кернеу 1,05 Uном ;
∆Ut - қарастырылатын бөліктегі кернеудің құлауы;

(6)

мұндағы, - қарастырылатын бөліктегі кернеудің құлауы;
Pі - активті қуат;
Sі - реактивті қуат;
Ri - активті кедергі;
Xi - реактивті кедергі;
U0 - желінің басындағы кернеу 1,05 Uном ;

Кесте- 2. ЭБЖ бөліктері

ЭБЖ бөліктері
0-1
1-2
2-3
3-4
1-5
5-6
R,Ом
Х,
Ом
R,
Ом
Х,Ом
R,Ом
Х,
Ом
