ЖОСПАР
Кіріспе 3
1. Газ турбоагрегатты бөлігі ретінде газ турбина жану камераларын орнату 4
2. Газ турбиналарындағы жану камераларының нысандары мен түрлері 4
Қорытынды 13
Пайдаланған әдебиеттер 14
Кіріспе
Газ турбиналы қондырғысы: қарапайым жану камерасынан, отын бүрку құрылғысынан 8, негізгі ауаның түзілуінен 2, жалын түтіктен 3 және ішкі қысым тиелген корпустан 7. араластырғыштан 4 тұрады.
Отын бүрку аймағына (оттық немесе бүріккіш) 8 ішке отын бүрку құрылғысы 6. Ауа жабдықтары отын жану камерасына берілетін екі ағымға бөлінеді. Жану процесін қолдау үшін қажетті мөлшерде ауада (негізгі ауаны) кішігірім бөлігі жану аймағында тізіліміне 2 регистр арқылы беріледі. Жану процесінде ауаның (ортаңғы ауа) көпшілігі қатыспайды, және 7 корпус және 3 жалын түтікшесі арасындағы кеңейтеді және салқындатады. Содан кейін, 4 миксер арқылы өткеннен кейін, осы ауа белгіленген температураға дейін салқындатады, оларды жану өнімдерімен 5 араластыру аймағында жоғары температурада жанады.
Жану камерасы жобалау газ турбиналарының схемасы бойынша оның цикл параметрлеріне және отын түріне байланысты. Алайда, жану камерасын бірнеше түрге бөлуге болады оның бірқатар ерекшеліктері бар.
1. Газ турбоагрегатты бөлігі ретінде газ турбина жану камераларын орнату
Отын энергиясы жану кезінде ішкі жану камерасы жұмыс істеп сұйықтық энергияға айналады. Газ турбиналық жану кезінде қазіргі заманғы, сұйық немесе газ тәріздес отынды пайдаланады. Ауа жоғары қысымды талап етеді. Жану камерасында ауаның қысымы артқаннан кейін компрессор беріледі.

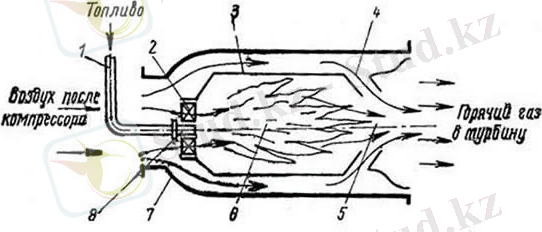

Сурет - 1. Жану камерасы ГТУ:
1 - отын жеткізу, 2 - регистр 3 - жалын шығатын түтік,
4 - араластырғыш, 5 - араластыру аймағы, 6 - жану аймағы, 7 - корпус 8 - отын бүрку құрылғысы (бүріккіш)
2. Газ турбиналарындағы жану камераларының нысандары мен түрлері
Осылайша, жану камералары қонымды және кешенді болады. Тірек турбиналық және компрессорлық корпустан тыс орналасқан және олардың регенераторы құбырлармен байланысты, және корпусқа кешенді орналасқан.
Регенератор көліктің (кеме локомотиві және автокөлік) стационарлық газ турбинасы қашықтан жану камерасы жақсы қолданылады.

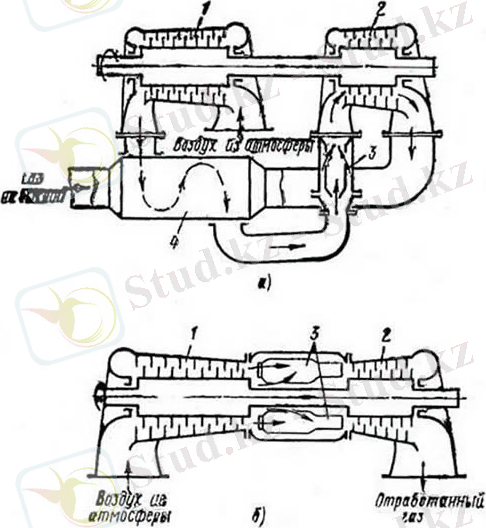

Сурет 2 : (А) қашықтықтан жану камерасының кіріктірілген (B) газ турбиналық орнату
1 - компрессор, 2 - турбина 3 - жану камерасы 4 - регенератор
Газ турбиналарын сыртқы жану жылу қалпына орналастыру және орнатылған камераны суретте 2, А, В көрсетілген жеке суретті қараңыз 1.
Орнатылған камераның жану құрылымдық ерекшеліктерінің айтуынша сақиналы болуы мүмкін, құбырлы-ринг және секциялық (сурет 3А-с), және. сақиналы жану камерасы (сурет 3a) ең жеңіл, жинақы, газ турбинасының қарапайым схемасын пайдаланылатын және компрессор және ротордың 2 айналасында турбиналық арасында орналасқан.

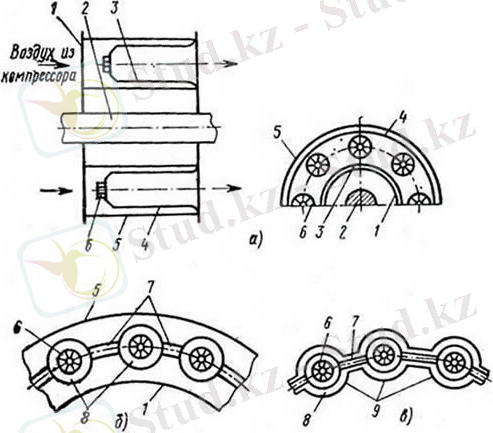

3-сурет. жану камерасына біріктірілген
а- сақиналы B сақиналы-құбыр, в - секциялық;
1, 5 - ішкі және сыртқы қабықшалы корпус, 2 - ротор,
3.4 - ішкі және сыртқы снарядтар бұғаулаулы түтікше
6 - регистрлер, 7 - ауыстырмалы жалын түтікшелері,
в- жалынды түтік, 9 - корпус
Жану камералары, сондай-ақ біроттықты және бірнеше оттықты бір жалын түтіктің оттықтардың санына (сурет 4) бөлінген.

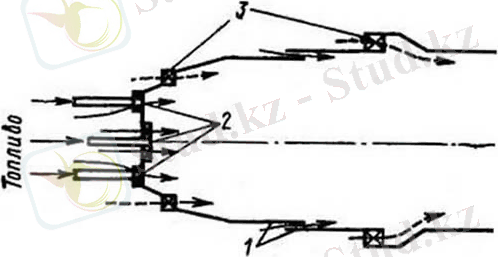

4-сурет. Бірнеше оттық жану камерасы:
1 - Бірнешеоттықты жану камерасы, 2 - тіркелімдер,
3 - ауа өтетін арналар
Кез - келген жану камерасының негізгі элементтерінің бірі жалынды түтік. 5-сурет, бір-бірімен салынған снарядтардан тұрады жалын түтікті, көрсетеді. Олар сыртқы байланыс дәнекерлеу толқынды таспаға бөлінген, өйткені алшақтық, снарядтар арасындағы қалып отыр.

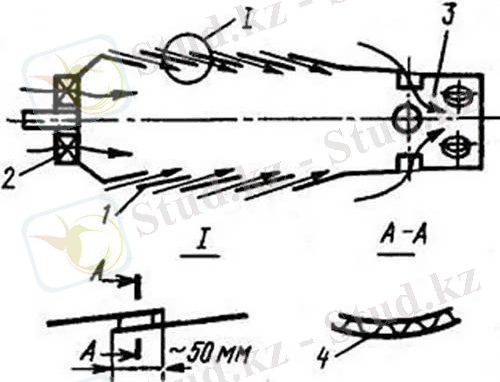

5-сурет. Сыртқы жалынды құбыр
1 - Ернеу 2 - регистр 3 т- араластырғыш, 4 - толқынды таспа

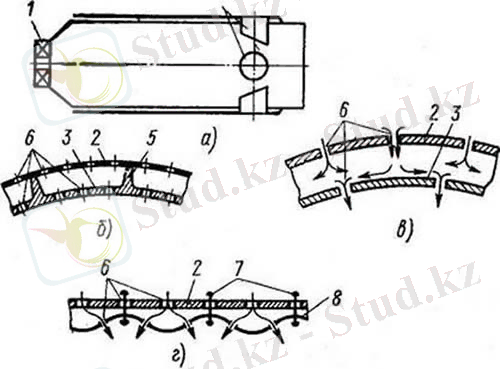

Сурет 6. Қос қабатты жалын түтік (а) және оның салқындату контуры (B, C, D):
1 - Регист, 2.3 - сыртқы және ішкі қабат 4 - араластырғыш,
5 - Қабырға 6 - ауа өту үшін тесіктер, 7 - түйреуіштер
8 - гофрленген ішкі қабырға
6 суретте қос қабатты жалын түтікті көрсетеді, және 6-сурет, б-г, оның әр түрлі салқындату схемалары да көрсетілген. ішкі қабырға 3 (Фиг.6, B, C) сыртқы қабырғаға сүйенеді қабырғасының немесе оларда болмауы мүмкін. ішкі қабырға {Фиг.6, г) кеңірдектенген болуы мүмкін және арнайы сыртқы ұшта қоса беріледі. оның ішіндегі ауа температурасы 1500-1800 ° С жетеді ерекше жалын түтікті суытуға ерекше көңіл бөлінеді. 5-суретте көрсетілген жалын түтік, орта ауаның аз мөлшерін оның ішкі бетінде снарядтар мен нысандарын арасындағы сақиналы саңылау жалыны түтікті бөліп қорғаныс қабықшасына ауысады.
Кез- келген мұндай қабатты салқындату тізбегі құрылады. Қос қабатты жалын түтіктің қабырғалары (сурет 6, а-г) салқындату үшін ауа қорғанысында қабықша жасайды 6 ол арқылы тесіктер жүзеге асырылады. Сонымен қатар, сақиналы ұяларға және тесіктер арқылы бір мезгілде салқындату қолданылады.
Жылу негізінен жарқыраған алау жалын радиация жалын түтіктің қабырғасына аударылады. Салқындату құбыры қабырғаларының жоғары жалын температурасына қарамайды, сондықтан жылу төзімді болаттан жасалған болу керек. Шүмектер жану камерасының сұйық отын жеткізу үшін жасалған. Сұйық отын жану тиімді ең алдымен, тәуелді болып табылады. Жану камераларында кокс ысырап болады. Кокстің трубина ағынына қырып-жою қауіпі бар, табыстың төмендеуін тудырады, механикалық толық жану пайда болады.
Сұйық отын буларының өртеп, күйіп кетуіне жол бермеу керек. Булану ставкасы үстіне пропорционалды төмендейді. Ауамен оның байланыста ауданы үлкен және тез буланып және күйеді жақсы ұнтақталған отын.

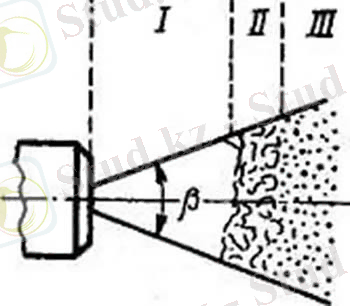

Бүріккіштер барлық жұмыс режимдері шеңберінде жоғары сапалы бөлшектеу құрылымы өзара байланысты болуы тиіс. (отын шығыны 10 100% дейін болуы мүмкін)

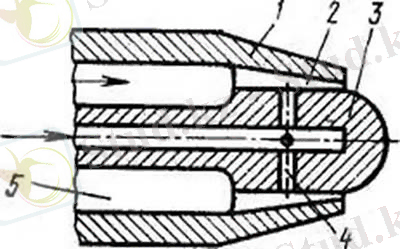

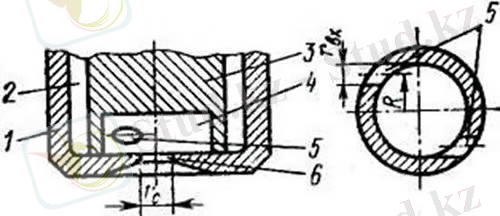

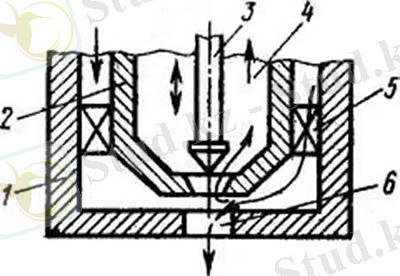

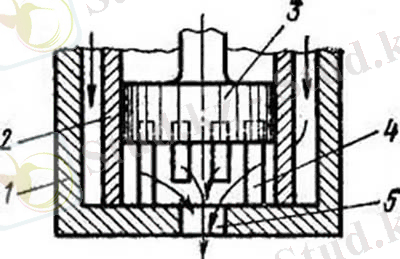

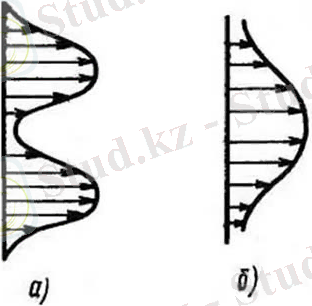

Сұйық отынды пайдаланылатын газ турбиналарының бүріккіш шашырату үшін екі түрі белгілі механикалық және пневматикалық. Механикалық бүріккіштің артықшылығы ауа құйынды құрылғы түріне отын шлейфінің табысты өзара іс-қимыл үшін жинақы, төмен энергия тұтыну болып табылады. Пневматикалық бүріккіш олардың көзі болуы тиіс сығылған ауа немесе ... жалғасы
Кіріспе 3
1. Газ турбоагрегатты бөлігі ретінде газ турбина жану камераларын орнату 4
2. Газ турбиналарындағы жану камераларының нысандары мен түрлері 4
Қорытынды 13
Пайдаланған әдебиеттер 14
Кіріспе
Газ турбиналы қондырғысы: қарапайым жану камерасынан, отын бүрку құрылғысынан 8, негізгі ауаның түзілуінен 2, жалын түтіктен 3 және ішкі қысым тиелген корпустан 7. араластырғыштан 4 тұрады.
Отын бүрку аймағына (оттық немесе бүріккіш) 8 ішке отын бүрку құрылғысы 6. Ауа жабдықтары отын жану камерасына берілетін екі ағымға бөлінеді. Жану процесін қолдау үшін қажетті мөлшерде ауада (негізгі ауаны) кішігірім бөлігі жану аймағында тізіліміне 2 регистр арқылы беріледі. Жану процесінде ауаның (ортаңғы ауа) көпшілігі қатыспайды, және 7 корпус және 3 жалын түтікшесі арасындағы кеңейтеді және салқындатады. Содан кейін, 4 миксер арқылы өткеннен кейін, осы ауа белгіленген температураға дейін салқындатады, оларды жану өнімдерімен 5 араластыру аймағында жоғары температурада жанады.
Жану камерасы жобалау газ турбиналарының схемасы бойынша оның цикл параметрлеріне және отын түріне байланысты. Алайда, жану камерасын бірнеше түрге бөлуге болады оның бірқатар ерекшеліктері бар.
1. Газ турбоагрегатты бөлігі ретінде газ турбина жану камераларын орнату
Отын энергиясы жану кезінде ішкі жану камерасы жұмыс істеп сұйықтық энергияға айналады. Газ турбиналық жану кезінде қазіргі заманғы, сұйық немесе газ тәріздес отынды пайдаланады. Ауа жоғары қысымды талап етеді. Жану камерасында ауаның қысымы артқаннан кейін компрессор беріледі.
Сурет - 1. Жану камерасы ГТУ:
1 - отын жеткізу, 2 - регистр 3 - жалын шығатын түтік,
4 - араластырғыш, 5 - араластыру аймағы, 6 - жану аймағы, 7 - корпус 8 - отын бүрку құрылғысы (бүріккіш)
2. Газ турбиналарындағы жану камераларының нысандары мен түрлері
Осылайша, жану камералары қонымды және кешенді болады. Тірек турбиналық және компрессорлық корпустан тыс орналасқан және олардың регенераторы құбырлармен байланысты, және корпусқа кешенді орналасқан.
Регенератор көліктің (кеме локомотиві және автокөлік) стационарлық газ турбинасы қашықтан жану камерасы жақсы қолданылады.
Сурет 2 : (А) қашықтықтан жану камерасының кіріктірілген (B) газ турбиналық орнату
1 - компрессор, 2 - турбина 3 - жану камерасы 4 - регенератор
Газ турбиналарын сыртқы жану жылу қалпына орналастыру және орнатылған камераны суретте 2, А, В көрсетілген жеке суретті қараңыз 1.
Орнатылған камераның жану құрылымдық ерекшеліктерінің айтуынша сақиналы болуы мүмкін, құбырлы-ринг және секциялық (сурет 3А-с), және. сақиналы жану камерасы (сурет 3a) ең жеңіл, жинақы, газ турбинасының қарапайым схемасын пайдаланылатын және компрессор және ротордың 2 айналасында турбиналық арасында орналасқан.
3-сурет. жану камерасына біріктірілген
а- сақиналы B сақиналы-құбыр, в - секциялық;
1, 5 - ішкі және сыртқы қабықшалы корпус, 2 - ротор,
3.4 - ішкі және сыртқы снарядтар бұғаулаулы түтікше
6 - регистрлер, 7 - ауыстырмалы жалын түтікшелері,
в- жалынды түтік, 9 - корпус
Жану камералары, сондай-ақ біроттықты және бірнеше оттықты бір жалын түтіктің оттықтардың санына (сурет 4) бөлінген.
4-сурет. Бірнеше оттық жану камерасы:
1 - Бірнешеоттықты жану камерасы, 2 - тіркелімдер,
3 - ауа өтетін арналар
Кез - келген жану камерасының негізгі элементтерінің бірі жалынды түтік. 5-сурет, бір-бірімен салынған снарядтардан тұрады жалын түтікті, көрсетеді. Олар сыртқы байланыс дәнекерлеу толқынды таспаға бөлінген, өйткені алшақтық, снарядтар арасындағы қалып отыр.
5-сурет. Сыртқы жалынды құбыр
1 - Ернеу 2 - регистр 3 т- араластырғыш, 4 - толқынды таспа
Сурет 6. Қос қабатты жалын түтік (а) және оның салқындату контуры (B, C, D):
1 - Регист, 2.3 - сыртқы және ішкі қабат 4 - араластырғыш,
5 - Қабырға 6 - ауа өту үшін тесіктер, 7 - түйреуіштер
8 - гофрленген ішкі қабырға
6 суретте қос қабатты жалын түтікті көрсетеді, және 6-сурет, б-г, оның әр түрлі салқындату схемалары да көрсетілген. ішкі қабырға 3 (Фиг.6, B, C) сыртқы қабырғаға сүйенеді қабырғасының немесе оларда болмауы мүмкін. ішкі қабырға {Фиг.6, г) кеңірдектенген болуы мүмкін және арнайы сыртқы ұшта қоса беріледі. оның ішіндегі ауа температурасы 1500-1800 ° С жетеді ерекше жалын түтікті суытуға ерекше көңіл бөлінеді. 5-суретте көрсетілген жалын түтік, орта ауаның аз мөлшерін оның ішкі бетінде снарядтар мен нысандарын арасындағы сақиналы саңылау жалыны түтікті бөліп қорғаныс қабықшасына ауысады.
Кез- келген мұндай қабатты салқындату тізбегі құрылады. Қос қабатты жалын түтіктің қабырғалары (сурет 6, а-г) салқындату үшін ауа қорғанысында қабықша жасайды 6 ол арқылы тесіктер жүзеге асырылады. Сонымен қатар, сақиналы ұяларға және тесіктер арқылы бір мезгілде салқындату қолданылады.
Жылу негізінен жарқыраған алау жалын радиация жалын түтіктің қабырғасына аударылады. Салқындату құбыры қабырғаларының жоғары жалын температурасына қарамайды, сондықтан жылу төзімді болаттан жасалған болу керек. Шүмектер жану камерасының сұйық отын жеткізу үшін жасалған. Сұйық отын жану тиімді ең алдымен, тәуелді болып табылады. Жану камераларында кокс ысырап болады. Кокстің трубина ағынына қырып-жою қауіпі бар, табыстың төмендеуін тудырады, механикалық толық жану пайда болады.
Сұйық отын буларының өртеп, күйіп кетуіне жол бермеу керек. Булану ставкасы үстіне пропорционалды төмендейді. Ауамен оның байланыста ауданы үлкен және тез буланып және күйеді жақсы ұнтақталған отын.
Бүріккіштер барлық жұмыс режимдері шеңберінде жоғары сапалы бөлшектеу құрылымы өзара байланысты болуы тиіс. (отын шығыны 10 100% дейін болуы мүмкін)
Сұйық отынды пайдаланылатын газ турбиналарының бүріккіш шашырату үшін екі түрі белгілі механикалық және пневматикалық. Механикалық бүріккіштің артықшылығы ауа құйынды құрылғы түріне отын шлейфінің табысты өзара іс-қимыл үшін жинақы, төмен энергия тұтыну болып табылады. Пневматикалық бүріккіш олардың көзі болуы тиіс сығылған ауа немесе ... жалғасы
