Жоспар
Кіріспе 3
1. Газ турбинасы 4
2. Бу Турбинасы 7
Қорытынды 9
Пайдаланған әдебиеттер 10
Кіріспе
Газ турбиналы қондырғыны (ГТҚ) транспортта, электростанцияларда, газ және өндірістерде, мұнай өңдеуші зауыттарда, газ және мұнай құбырлы магистралдардың сығымдаушылары мен сұйық сорғыш жетектеріне арналған, металлургиялық зауыттарда, химиялы өндірістерінің кәсіпорындарында және т.б. қолданады.
Газ турбиналы қондырғылар жинақты, салмағы аз, піспекті қозғалтқыштардың, іштен жанатын бөлшектерінің қайтымды - ілгерілемелі қозғалысты, қасиеті болмайтын, пайдалану құны арзан, суды пайдаланбай-ақ жұмыс атқара алады. ГТҚ артықшылығына - жанушы камерасында, жағу мүмкіндігі және газ түріндегі мен сұйық отынды қолдануға болатындағы. Отынның сапасына байланысты, ГТҚ-ның жұмыс істеудегі жағдайының сенімділігі және газдың, ең жоғарғы температурасын таңдап алуға болатындығы.
Арзан жағушы мазуттарды жағуда, егер турбинаға кірердегі, газ температурасы 650°С жоғары болмаған жағдайда, ешқандай қиындықсыз қолдануға болатындығы. ГТҚ-ның артықшылығына байланысты болатыны, бір газ турбиналы агрегаттарда, сол сияқты, бу турбиналы қондырғыларда, үлкен қуат алу мүмкіндігінің болуы. Сонымен қатар ГТҚ арқылы, бір білікті сүлбемен, өте қарапайым түрінде орындалуы, ерекше кемшілігіне жатады.
Жұмыс істеу кезіндегі, қондырғының толық жүктемесіздігі, үнемділігін едәуір кемітеді. ГТҚ-ның ПӘК, жарым-жартылай жүктемеде, газ турбинасының, тұрақты айналу жиілігі жұмысындағы ГТҚ-ның ПӘК, өте тез төмендейді. ГТҚ-ға жүктемені кеміткен кезде, жану камерасына, сығымдаушыдан ауаның тұрақты келуі кезінде, отынның берілуі азаяды, бұл жағдайда, турбина алдында, газ температурасының тез кемуіне жеткізеді және қондырғының үнемділігін едәуір азайтады.
1. Газ турбинасы
ГТҚ-ның жұмысына қоршаған ауаның температурасы мен қысымы, үлкен әсерін тигізеді. Температураның артуынан және атмосфера қысымының кемуі, газ турбиналы қондырғының қуатын кемітеді.

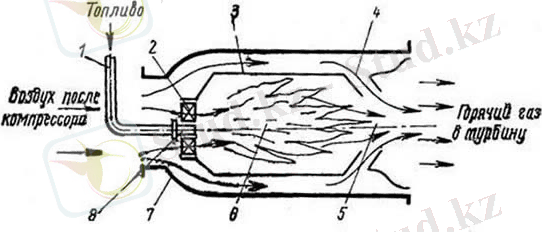

Сурет - 1. Жану камерасы ГТУ:
1 суретте, мысал үшін, ең бірінші жанған газ турбиналы кондырғының С.М.Кировтың ХТГЗ көрсетілген. Бұл ГТҚ-50-800 қос біліктінің, қуаты 50000 кВт, қос аралықты салқындатқышы және жылулықты регенерациялаушысы бар. Турбина алдындағы газ температурасы 800°С. Сорылатын ауаның сығымдаушыдағы төменгі қысымы 1, одан кейін, ауа, салқындатқышқа келіп түседі 2. Денені салқындатуға суды қолданады. Салқындатылған ауа, орташа қысыммен сығымдаушыда 4 сығылады, одан кейін қайтадан ауа салқындатқыш 5 бағытталады.
Жану сығымдаушыдан 8 кейін, жоғарғы қысымды жану камерасы 10, келіп кіреді де, онда оның, температурасы артады және будан соң, төменгі қысымды турбинада 11 кеңееді, ал одан кейін, генератор 7 пайдаланылады. Генератордан 7 кейін, жұмыс атқарған газ атмосфераға шығады.
Ауа салқындатқыштан 5 шыққан соң, ауа жоғарғы қысымды сығымдаушыға 7 келіп кіреді, одан регенераторға 7 бағытталады, мұнда оның температурасы артады және одан ары, жану камерасына 8 кіреді.
Электрлі тоқтың генераторы 3, төменгі қысымды турбинаның білігіне 11 орналасқан. Атап өту қажет, ГТҚ-ның ауа даңғылында, ауа салқындатқыш қысымның жоғалуына әкеліп соғады. Осы қысымның жоғалуы, турбина алдындағы газ қысымына қатынасы, шамамен 2% кұрайды.[1]
Қозғалтқыш, мотор (лат. motor - қозғалысқа келтіретін) - қандай да бір энергия түрін механикалық жұмысқа түрлендіретін күш-қуат машинасы.

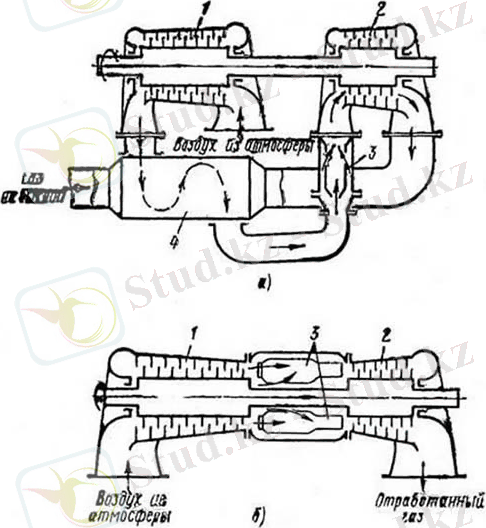

Сурет 2 : (А) қашықтықтан жану камерасының кіріктірілген (B) газ турбиналық орнату
Энергия механикалық жұмысқа қозғалтқыш тегіне (типіне) қарай қайталамалы-ілгерілемелі қозғалыстағы піспек (поршень), айналмалы қозғалыстағы ротор немесе реактивті қозғалыс тудыратын аппарат арқылы түрленеді. Оны жердегі, судағы, аспандағы, ғарыштағы көлік құралын қозғалысқа келтіру, өндірістің әр саласындағы жұмыс машинасын, тұрмыс техникасын,тағыда басқа іске қосу үшін қолданады. Қозғалтқыш бірінші реттік (бастауыш) және екінші реттік (қостауыш) Қ. болып бөлінеді. Бірінші реттік қозғалтқыш (бу, газ, жел қозғалтқыштары) табиғи энергетикалық ресурстарды (отын, су, жел энергиясын, ядролық энергияны) механикалық энергияға тікелей түрлендіреді. Оған жылу қозғалтқышы, бу қозғалтқышы, газ қозғалтқышы, жел қозғалтқышы, гидравликалық қозғалтқыш, тағыда басқа жатады. Олардың ішінде отын немесе атом энергиясын механикалық жұмысқа айналдыратын жылу қозғалтқышы ең басты топты құрайды. Ал екінші реттік қозғалтқыш бірінші реттік қозғалтқыш көмегімен алынған энергияны түрлендіреді. Олардың қатарына электрикалық қозғалтқыштар, пневматик. (сығылған ауаның қысымын пайдаланатын) қозғалтқыш, тағыда басқа жатады. Жинақталған механикалық энергияны беретін құрылғылар да қозғалтқыш (инерциялық, серіппелі, гірлі механизмдер) қатарына кіреді. Атқаратын қызметіне қарай қозғалтқышты орнықты, мобильді (көшпелі, жылжымалы) және көліктік қозғалтқыштар деп бөледі. Адамзат тарихындағы тұңғыш механикалық қозғалтқыш су дөңгелегі болды. Оны ертеде суландыру жүйесінде өзен-көлден су тартуға, кейін келе мануфактура өндірісінің күш құралы ретінде қолданды.
Жану қозғалтқышының төрт сатылы жұмыс циклы: *Интукция(Жанармай толтырылады) *Компрессия немесе сығылу. *Жану (Жанармай жанады). *Эмиссия (Сыртқа шығару)
Жел қозғалтқышы да ертеден белгілі болған. 18 ғасырдың орта шенінен өндірістің машиналы технологияға көше бастауына байланысты жергілікті қуат көзі - суға, желге, тағыда басқа тәуелді бола бермейтін қозғалтқыш жасау қажеттігі туды. Осы кезде отын энергиясымен қазанда бу өндіріп, онымен жұмыс істейтін бірінші жылу қозғалтқышы - бу машинасы жасалды. 19 ғасырдың 2-жартысында жылу қозғалтқышының бу турбинасы және іштен жанатын қозғалтқыш (ІЖҚ) атты жаңа екі типі өмірге келді. Бу турбинасында бу энергиясын біліктің айналысына түрлендіру үшін бу машинасындағыдай кривошипті-шатунды (айналшақты-бұлғақты) механизмнің қажеті болмады. Бұл қозғалтқыш тарихындағы ірі техникалық жетістік еді. ІЖҚ да арзан мұнай өніміне көшіп, бу өндіретін ауыр да қолапайсыз бу қазанынсыз жұмыс істейтін болды. 19 ғасырдың аяғында карбюраторда жанғыш қоспа дайындап, оны қозғалтқыштың жану камерасында электро білтемен тұтататын ІЖҚ емес, сорған суық ауаны цилиндрде піспекпен қатты қысып қыздырып, оған сұйық отын бүркіп жағатын жаңа жылу қозғалтқышы (қ. Дизель) жасалынды. Нәтижесінде ІЖҚ-тың п. ә. коэффиценті өсті, үнемділігі артты, құралымы қарапайым да ықшам түрге келді. Бүгінгі күні көлік құралы түгелдей дерлік ІЖҚ-пен жарақталады. Жылу қозғалтқышы сияқты осы кезеңде гидравлик. қозғалтқыш, оның кең тараған түрі - гидравликалық турбина (гидротурбина) құралымы да ұдайы жетілдірілумен болды. Соның ... жалғасы
Кіріспе 3
1. Газ турбинасы 4
2. Бу Турбинасы 7
Қорытынды 9
Пайдаланған әдебиеттер 10
Кіріспе
Газ турбиналы қондырғыны (ГТҚ) транспортта, электростанцияларда, газ және өндірістерде, мұнай өңдеуші зауыттарда, газ және мұнай құбырлы магистралдардың сығымдаушылары мен сұйық сорғыш жетектеріне арналған, металлургиялық зауыттарда, химиялы өндірістерінің кәсіпорындарында және т.б. қолданады.
Газ турбиналы қондырғылар жинақты, салмағы аз, піспекті қозғалтқыштардың, іштен жанатын бөлшектерінің қайтымды - ілгерілемелі қозғалысты, қасиеті болмайтын, пайдалану құны арзан, суды пайдаланбай-ақ жұмыс атқара алады. ГТҚ артықшылығына - жанушы камерасында, жағу мүмкіндігі және газ түріндегі мен сұйық отынды қолдануға болатындағы. Отынның сапасына байланысты, ГТҚ-ның жұмыс істеудегі жағдайының сенімділігі және газдың, ең жоғарғы температурасын таңдап алуға болатындығы.
Арзан жағушы мазуттарды жағуда, егер турбинаға кірердегі, газ температурасы 650°С жоғары болмаған жағдайда, ешқандай қиындықсыз қолдануға болатындығы. ГТҚ-ның артықшылығына байланысты болатыны, бір газ турбиналы агрегаттарда, сол сияқты, бу турбиналы қондырғыларда, үлкен қуат алу мүмкіндігінің болуы. Сонымен қатар ГТҚ арқылы, бір білікті сүлбемен, өте қарапайым түрінде орындалуы, ерекше кемшілігіне жатады.
Жұмыс істеу кезіндегі, қондырғының толық жүктемесіздігі, үнемділігін едәуір кемітеді. ГТҚ-ның ПӘК, жарым-жартылай жүктемеде, газ турбинасының, тұрақты айналу жиілігі жұмысындағы ГТҚ-ның ПӘК, өте тез төмендейді. ГТҚ-ға жүктемені кеміткен кезде, жану камерасына, сығымдаушыдан ауаның тұрақты келуі кезінде, отынның берілуі азаяды, бұл жағдайда, турбина алдында, газ температурасының тез кемуіне жеткізеді және қондырғының үнемділігін едәуір азайтады.
1. Газ турбинасы
ГТҚ-ның жұмысына қоршаған ауаның температурасы мен қысымы, үлкен әсерін тигізеді. Температураның артуынан және атмосфера қысымының кемуі, газ турбиналы қондырғының қуатын кемітеді.
Сурет - 1. Жану камерасы ГТУ:
1 суретте, мысал үшін, ең бірінші жанған газ турбиналы кондырғының С.М.Кировтың ХТГЗ көрсетілген. Бұл ГТҚ-50-800 қос біліктінің, қуаты 50000 кВт, қос аралықты салқындатқышы және жылулықты регенерациялаушысы бар. Турбина алдындағы газ температурасы 800°С. Сорылатын ауаның сығымдаушыдағы төменгі қысымы 1, одан кейін, ауа, салқындатқышқа келіп түседі 2. Денені салқындатуға суды қолданады. Салқындатылған ауа, орташа қысыммен сығымдаушыда 4 сығылады, одан кейін қайтадан ауа салқындатқыш 5 бағытталады.
Жану сығымдаушыдан 8 кейін, жоғарғы қысымды жану камерасы 10, келіп кіреді де, онда оның, температурасы артады және будан соң, төменгі қысымды турбинада 11 кеңееді, ал одан кейін, генератор 7 пайдаланылады. Генератордан 7 кейін, жұмыс атқарған газ атмосфераға шығады.
Ауа салқындатқыштан 5 шыққан соң, ауа жоғарғы қысымды сығымдаушыға 7 келіп кіреді, одан регенераторға 7 бағытталады, мұнда оның температурасы артады және одан ары, жану камерасына 8 кіреді.
Электрлі тоқтың генераторы 3, төменгі қысымды турбинаның білігіне 11 орналасқан. Атап өту қажет, ГТҚ-ның ауа даңғылында, ауа салқындатқыш қысымның жоғалуына әкеліп соғады. Осы қысымның жоғалуы, турбина алдындағы газ қысымына қатынасы, шамамен 2% кұрайды.[1]
Қозғалтқыш, мотор (лат. motor - қозғалысқа келтіретін) - қандай да бір энергия түрін механикалық жұмысқа түрлендіретін күш-қуат машинасы.
Сурет 2 : (А) қашықтықтан жану камерасының кіріктірілген (B) газ турбиналық орнату
Энергия механикалық жұмысқа қозғалтқыш тегіне (типіне) қарай қайталамалы-ілгерілемелі қозғалыстағы піспек (поршень), айналмалы қозғалыстағы ротор немесе реактивті қозғалыс тудыратын аппарат арқылы түрленеді. Оны жердегі, судағы, аспандағы, ғарыштағы көлік құралын қозғалысқа келтіру, өндірістің әр саласындағы жұмыс машинасын, тұрмыс техникасын,тағыда басқа іске қосу үшін қолданады. Қозғалтқыш бірінші реттік (бастауыш) және екінші реттік (қостауыш) Қ. болып бөлінеді. Бірінші реттік қозғалтқыш (бу, газ, жел қозғалтқыштары) табиғи энергетикалық ресурстарды (отын, су, жел энергиясын, ядролық энергияны) механикалық энергияға тікелей түрлендіреді. Оған жылу қозғалтқышы, бу қозғалтқышы, газ қозғалтқышы, жел қозғалтқышы, гидравликалық қозғалтқыш, тағыда басқа жатады. Олардың ішінде отын немесе атом энергиясын механикалық жұмысқа айналдыратын жылу қозғалтқышы ең басты топты құрайды. Ал екінші реттік қозғалтқыш бірінші реттік қозғалтқыш көмегімен алынған энергияны түрлендіреді. Олардың қатарына электрикалық қозғалтқыштар, пневматик. (сығылған ауаның қысымын пайдаланатын) қозғалтқыш, тағыда басқа жатады. Жинақталған механикалық энергияны беретін құрылғылар да қозғалтқыш (инерциялық, серіппелі, гірлі механизмдер) қатарына кіреді. Атқаратын қызметіне қарай қозғалтқышты орнықты, мобильді (көшпелі, жылжымалы) және көліктік қозғалтқыштар деп бөледі. Адамзат тарихындағы тұңғыш механикалық қозғалтқыш су дөңгелегі болды. Оны ертеде суландыру жүйесінде өзен-көлден су тартуға, кейін келе мануфактура өндірісінің күш құралы ретінде қолданды.
Жану қозғалтқышының төрт сатылы жұмыс циклы: *Интукция(Жанармай толтырылады) *Компрессия немесе сығылу. *Жану (Жанармай жанады). *Эмиссия (Сыртқа шығару)
Жел қозғалтқышы да ертеден белгілі болған. 18 ғасырдың орта шенінен өндірістің машиналы технологияға көше бастауына байланысты жергілікті қуат көзі - суға, желге, тағыда басқа тәуелді бола бермейтін қозғалтқыш жасау қажеттігі туды. Осы кезде отын энергиясымен қазанда бу өндіріп, онымен жұмыс істейтін бірінші жылу қозғалтқышы - бу машинасы жасалды. 19 ғасырдың 2-жартысында жылу қозғалтқышының бу турбинасы және іштен жанатын қозғалтқыш (ІЖҚ) атты жаңа екі типі өмірге келді. Бу турбинасында бу энергиясын біліктің айналысына түрлендіру үшін бу машинасындағыдай кривошипті-шатунды (айналшақты-бұлғақты) механизмнің қажеті болмады. Бұл қозғалтқыш тарихындағы ірі техникалық жетістік еді. ІЖҚ да арзан мұнай өніміне көшіп, бу өндіретін ауыр да қолапайсыз бу қазанынсыз жұмыс істейтін болды. 19 ғасырдың аяғында карбюраторда жанғыш қоспа дайындап, оны қозғалтқыштың жану камерасында электро білтемен тұтататын ІЖҚ емес, сорған суық ауаны цилиндрде піспекпен қатты қысып қыздырып, оған сұйық отын бүркіп жағатын жаңа жылу қозғалтқышы (қ. Дизель) жасалынды. Нәтижесінде ІЖҚ-тың п. ә. коэффиценті өсті, үнемділігі артты, құралымы қарапайым да ықшам түрге келді. Бүгінгі күні көлік құралы түгелдей дерлік ІЖҚ-пен жарақталады. Жылу қозғалтқышы сияқты осы кезеңде гидравлик. қозғалтқыш, оның кең тараған түрі - гидравликалық турбина (гидротурбина) құралымы да ұдайы жетілдірілумен болды. Соның ... жалғасы
