Жоспар.

  1. Кіріспе
  2. Негізгі бөлім
  3. Қорытынды.
  4. Пайдаланылған әдебиеттер.

Кіріспе.

Алынған 1988 жылдан өндiрiсiнен АВМ-i автоматты ажыратқыштар, сондықтан жұмыстардың түрлерiнiң мәлiметтерiн өткiзуге рұқсат болатын ұйымдардан тексерудiң актiлерiмен төселiп бекiтiледi, бiрақ осы шаққа кең қолданылады.

Егер оның iске қосқыш сипаттамалары ажыратқыш қорғаныштық сипаттама келiсiлген болса автоматты ажыратқыш әуе артық салмақтар және қысқа тұйықталулардан электр қоюларын қорғау үшiн 460В дейiн және айнымалы токтi кернеу тұрақты ток тiзбектерiндегi қоюы үшiн (экспорт үшiн) 500В немесе 60гц дейiн арналған, жұмыс, сол санда және асинқронды электрқоғалтқыш (5 тәулiктерге дейiн) жиi қосулар, электр тiзбектерiнiң ажыратулары үшiн сонымен бiрге ал тиiстi режiмдерде. Ажыратқыш ашық орындауда шығарылады, және ортада жұмыс үшiн есептелiнген: металлдар және оқшаулауды, қанықпаған ток өткiзетiн тозаң және су жұп қирататын шоғырландырулардағы маңыздылау сан агрессивтi газдар және булары маңыздылау сан болмайтын жарылыс қаупi жоқ.

АВМ автоматты ажыратқыш тұрақты және тартпалы орындауда болады.

Автоматты ажыратқыштар.

Тағайындау.

Автоматты ажыратқыш өткiзу, қосу және электр тiзбектерiнiң автоматты айыруы үшiн қалыпсыз құбылыстарда қызмет көрсетедi, (мысалы асқын жүктеме токтер, КЗ, ретсiз кернеудiң төмендетулерiнде), шынжырларды жиi қосу үшiн сонымен бiрге ал қолмен.

Электромагниттiк ағытқыш.

Қысқа тұйықталу токтерден қорғау электромагниттiк ағытқышты орындайды. Электромагниттiк ағытқыштың iстеуi зәкiрi расцепительге, автоматтың ажыратуы қамтамасыз ете iстеуде басқан электромагниттi қамтамасыз етедi. Электромагниттiк ағытқыш (КЗ уставка) КЗдың жанында ажырату өз тогi болады. - Бұл ток амперлердегi байқалады, немесе жиiрек, - номиналь токке еселiлiкте.

Электромагниттiк ағытқыш iске қосылу уақыт КЗ токте (жүзiншi секундтiң бөлiктерi расцепительдiң iстеуi өзiндiк уақыт) лездiк .

Электродинамикалық расцепитель.

Үлкен номиналь токтермен автоматтардағыны қысқа тұйықталулардан қорғау үшiн қолданылады. Iстеу электродинамикалық күш қамтамасыз етiл күш беретiн түйiспе керi итенетiн.

Жылулық расцепитель.

Асқын жүктеме токтерден қорғау жылулық расцепительдi орындайды. Жылулық расцепительдi негiз - (триметаллическая соңғы кезде) екi металлдық өз пiшiнiн қыздыруда сатылатын тақта, және бұл расцепительдiң iстеуiн қамтамасыз етедi. Жылулық расцепитель iстеу автоматтың ажыратуы, оның уақыты тұрақты уақыты болма асқын жүктеме токтiң шамасынан байланысады.

Жартылай өткiзгiш расцепитель.

Жартылай өткiзгiш расцепитель шынжырда қысқа тұйықталу токтер және артық салмақтардан қорғауды жүзеге асырады. Жартылай өткiзгiш расцепитель электромагниттi және жылулық расцепительдердi айырмашылыққа сатылы параметрлердi таңдауды жiбередi:

- расцепитель номиналь ток;

- қысқа тұйықталу токтердi аймақта iске қосылу ток бойымен уставка;

- асқын жүктеме токтердi аймақта iске қосылу уақыт арналған уставка;

- қысқа тұйықталу токтердi аймақта iске қосылу уақыт арналған уставка;

- iске қосылу ток бойымен уставка бiр фаза қысқа тұйықталуда.

Iстеуге сигналды асқын жүктеме токтердi аймақта расцепитель үшiн (ток артық, ажыратуға уақыттың ұстамы сол аз) уақыттың ұстамымен керi токке тәуелдi бередi. Қысқа тұйықталу токтердi аймақта расцепитель үшiн, таңдаулылықтың аз шектi тогiн ток мәндерiнде, iстеуге сигнал уақыттың ұстамымен бередi. Ажыратуға сигнал таңдаулылық артық шектi токтердi ток мәндерiнде лезде әпередi. Ажыратуға сигнал сонымен бiрге лезде әпередi, уақыттың қойылмаған ұстамының жанында.

Мұндай расцепительдердi негiзде автомат өлшеуiш құрылқтан сигнал алады және тәуелсiз ағытқышқа тиiстi қорғаныштық сипаттама, беретiн сигнал аралық реле арқылы қалыптастырады.

Ажырату қабiлетi.

Оның синонимдары: номиналды ең үлкен ажырату қабiлет Icn, номиналды жұмыс ең үлкен ажырату қабiлет Icu Ics, номиналды шектi ең үлкен ажырату қабiлетi. Таңдау және автоматты ажыратқыштың алмастыруы үшiн негiзгi параметр болып табылады.

Автоматы ((60898-шi МЭК) ) 50345-99-шы Р ГОСТ) тұрмыстық қолдануы үшiн осы шынжырда КЗ Icn жабатын ең жоғары ток номиналды ең үлкен ажырату қабiлет ие болуы керек.

9098-78-шi ГОСТ, автоматы (60947. 2-шi МЭК) 50030. 2-99-шы Р ГОСТ үйретiлген қызыметшiнiң рұқсат болатын өнеркәсiптiк қолдану үшiн Icu ажырату қабiлет номиналды шектi ең үлкен ие болуы керек. осы шынжырда КЗ жабатын ең жоғары токтi. Қойылған айналымы бар сәйкестiкте автоматты ажыратқыш жұмыс iстеген тең Icu токте ток өткiзуге айлап-жылдап мiндеттi емес.

Қолданудың санаты.

МЭК609472) 50030. 2-99-шы Р ГОСТ бойымен.

ал санатпен ажыратқыштары, арналмағанында емес, санатпен КЗдың жанында таңдаулылықтың жабдықтамасы үшiн арналғанында.

Санаттың ажыратқыштары (әдетте 0. 25, 0. 5 немесе 1с) бұл ток Icw шыдалатын ток, және өту уақыт номиналды қысқа мерзiмдi ие болады.

Егер санат А санат жала жаппай, ескерсе.

КЗдың тогiне токоограничениеммен ажыратқыш онының ең жоғары мәнiмен қабылдауға мүмкiндiк бермейдi және ажыратуды тезiрек iстеп шығарады. Токоограничения сынып - 2 шектердегi уақыт КЗ бойымен шек қояды ма? мерзiм, сынып жартылай - 3 мерзiм 1/3-шi шектердегi КЗ жартылай шек қояды. Егер токоограничениеммен автомат болса, бiрақ сынып көрсетiлмеген, I интегралды сипаттама жеткiзiлiп берiледi ме?t.

Ажыратқыш (тек қана үшiн бұл ескеретiн таңбалары) келесi қосымша жиынтық бiрлiктермен даярлайды:

• (скиндер ) бос түйiспе, қосу/выкл автоматтың жағдайын анықтайды. ) ;

• (ВСК ) автоматты ажыратуды сигнализация көмекшi түйiспе, (автоматтың қорғауын iстеудi сигнал бередi) ;

• (ЭП ) электромагниттiк жетекпен;

• (НР ) тәуелсiз ағытқыш, (кернеудi тәуелсiз ағытқыштың катушкасына берудiң жанында ажыратқыштың ажыратуын қамтамасыз етедi) ;

• (СТН ) нөлдiк расцепитель, (оның катушкасы қорытындыларында ажыратқыштың ажыратуы уақыттың ұстамысыз кернеуде (автоматтың таңбасынан тәуелдiлiкте ) және катушка қорытындыларында ажыратқыштың қосуына кернеулерде 0. 1 номиналды және одан төменде кедергi келтiредi) төменде 0. 1-0. 35 номиналды қамтамасыз етедi) ;

• (РМН ) минималь ағытқыш, (оның катушкасы қорытындыларында ажыратқыштың ажыратуы уақыттың ұстамысыз кернеуде (автоматтың таңбасынан тәуелдiлiкте ) және катушка қорытындыларында ажыратқыштың қосуына кернеулерде 0. 35 номиналды және одан төменде кедергi келтiредi) төменде 0. 35-0. 7 номиналды қамтамасыз етедi) .

• (қоршаған ортадан автоматты қорғаныс дөрежесiнiң үлкеюi үшiн) қосымша қаппен;

• жағдайдың бүлендеуiшiмен құлыпты «включено» «бөлiп тастаған»;

Автоматтар қосудың әдiсi бойымен тұрақты және тартпалыға жiктеледi. Артқы да, алдыңғы қосу да монтаждың әдiсi бойымен тұрақты автоматтар бола алады. Бекiткiшпен, din-рейке бекiткiшпен алдыңғы қосу бұрандалармен немесе болтта болады.

Буквенные характеристики расцепителей модульных выключателей.

Х-ки срабатывания выключателей согласно ГОСТ Р 50345-99 (МЭК60898)

Х-ки срабатывания выключателей промышленого назначения
Х-ка

>0. 1с

без расцепления

<0. 1с

с расцеплением

Х-ка
без расцепления
с расцеплением
В
3Iн
5 Iн
L
2. 5Iн
10Iн
С
5Iн
10 Iн
K
7 Iн
14 Iн
D
10Iн
50 Iн
Z
2 Iн
4 Iн

Без расцепления (с холодного состояния)

>1ч (приIн<=63А)

>2ч (при Iн>63А

Расцепление (с теплого состояния)

<1ч (приIн<=63А)

<2ч (приIн>63А

Расцепление (с холодного состояния)

1с<t<60c

(при Iн<=32А)

1c<t<120c

(при Iн>32А

G
8Iн
12Iн
С обратнозависимой выдержкой времени (по ГОСТ Р 50030. 2-99)

Не расцепление

2ч при (Iн>63)

1ч при (Iн<=63)

Расцепление

2ч при (Iн>63)

1ч при (Iн<=63)

1. 05Iн
1. 3Iн
B, C, D
1. 13Iн
1. 45Iн
2. 55Iн
Х-ки срабатывания выключателей согласно ГОСТ Р 50345-99 (МЭК60898):
:
Х-ки срабатывания выключателей промышленого назначения:
:

С - применяется для осветительных сетей.

В - применяется для осветительных сетей с удаленным потребителем.

Аем автоматты ажыратқыштар

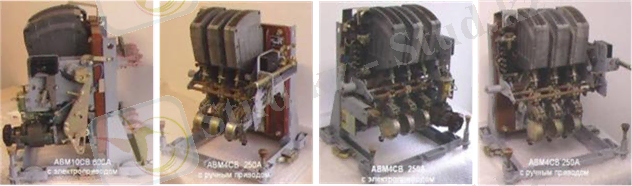

http://elektroservice.com.ua/images/stories/avtomatu/A-ABM-AP/ABM.png

Әуе аемдер автоматты ажыратқыш, қосалқы станциялар, кейбiр жағдайларда (РУНН ) төмен кернеудi тарату құрылғыстардағыны қою үшiн арналған - шкафтардағы өтiрiк соғамын. Осы шақ бойымен аем ажыратқыштар өз параметрлерi, жасау, сенiмдiлiктiң оңайлығы бойымен энергетикалық және электр жабдығын жұмысты қамтамасыз етедi. АВМ4 және АВМ10нiң шегiнетiн сызықтардың шкафтарындағы 1992 жылға дейiн кiрiспе және секция автоматтарын сапада 0, 4 кв тараптан әр түрлi түрлендiрулердi АВМ15 және АВМ20 автоматтар ие болды жасалған 67% қосалқы станциядан астам орташа қуаттары.

Қоюдың әдiсi бойымен аем автоматты ажыратқыш тұрақты және тартпалыға бөлiнедi.

Қосудың әдiсiнен тәуелдiлiкте: қол жетек, электр қозғағыш.

Шеткi құрылғыны (расцепительдiң тогi) қорғаудың елеп-екшелетiн сұлбасынан тәуелдiлiкте: ( ) таңдаулы, (Н ) таңдаусыз.

Шартты белгiлеменiң құрылымы:

Аем - 1 - 2 - 3:

1 - (4, 10, 15, 20) автоматты ажыратқыштың түрлендiруi.

2 - Н тұрақты ажыратқыштың параметрлерi, таңдаусыз - таңдаулы

3 - ажыратқыштың қоюы әдiс-айла тартпалы - В.

Мысалдар:

АВМ10Н - 1000А, тұрақты, таңдаусызға дейiн токке автоматты әуе ажыратқыш. АВМ20СВ - 2000А, таңдаулы, тартпалыға дейiн токке автоматты әуе ажыратқыш.

Автоматтың қосуы және расцепительдiң тогiн шама өнiмнiң тапсырысында әдiс-айла көрсетуге керек, оның таңдаулылығына көрсетiлуге жаңа жүрiлетiн электр қозғалтқыштың iске қосуы үшiн автоматтың қолдануында.

Таблица выставляемых номинальных токов расцепителя АВМ

Тип АВМ
Величина номинального тока расцепителя, А
Тип АВМ: АВМ-4Н (НВ)
АВМ-4С(СВ )
Величина номинального тока расцепителя, А: 150
200
250
300
400
Тип АВМ: АВМ-10Н (НВ)
Величина номинального тока расцепителя, А: 500
600
750
800
до 1000
Тип АВМ: АВМ-10С (СВ)
Величина номинального тока расцепителя, А: 500
600
750
800
до 1000
Тип АВМ: АВМ-15Н (НВ)
Величина номинального тока расцепителя, А: -
-
1000
1200
1500
Тип АВМ: АВМ-15С (СВ)
Величина номинального тока расцепителя, А: -
-
1000
1200
1500
Тип АВМ: АВМ-20Н (НВ)
Величина номинального тока расцепителя, А: -
-
1000
1500
до 2000
Тип АВМ: АВМ-20С (СВ)
Величина номинального тока расцепителя, А: -
-
1000
1500
до 2000

(автоматтар ) АВ2М автоматты ажыратқыштар

(автоматтар ) АВ2М автоматты ажыратқыш (тәулiктерде 6-30 рет) номиналь токтердi жиi коммутация үшiн сонымен бiрге ал нормалы тәртiптердегi шынжырдың тогiн өткiзуi үшiн және (авария шарттарындағы ток, қуатты өндiргiштердi магниттi алаңның пайда болуы және басқа қысқа тұйықталу токтер, асқын жүктеме токтер, төмендету немесе кернеудiң жоғалу, бағыттың өзгеруi) апаттық режiмдерден электр желiлерiнiң автоматты қорғауы және жабдық үшiн қолайлы коммутацилық электр аппараттарымен болып табылады. Кейбiр ажыратқыштар (тап қалған қолданудың санатында) қысқа тұйықталған ротор асинқронды электрқоғалтқыштарын тоқтауы сирек iске қосуды iстеп шығаруға мүмкiндiк бередi. АВ2М автоматта (сайлау ) таңдаулы қорғауды жабдықтама үшiн ток бойымен уставкаларды реттеудiң мүмкiндiгi ескерiледi және уақыт бойымен.

Оңайлықтың арқасында, бұл автоматтар қысқа тұйықталу токтерден ыңғайлылыққа, қызмет көрсету және қорғаудың сенiмдiлiгiнiң қауiпсiздiгi аз және үлкен қуаттың электр қоюларында кең қолданылылады.

АВ2М автоматты ажыратқыш қолмен басқару жалғаушы аппараттар жатады, дегенмен көп түрлер қашықтықта ол басқаруға мүмкiншiлiк беретiн электромагниттi немесе электр қозғағыш жетегi ие болады.

• АВ2М топтама ВА50нiң ажыратқыштарын базада жасалған - 41, ВА50 - 43 және топтама аем әлдеқашанғы ажыратқыштары бар толық өзара алмасушылығын қосымша шығындарсыз қамтамасыз етедi.

• (10%-шi адымымен 0, 4 номиналдыдан номиналдына дейiн) номиналь токтiң пайдалануында реттеудiң мүмкiндiгi.

• Жақсартылған изоляциялы қасиеттер.

• Электр доғастың жануын уақыт (2 4 ретте) аз қысқа тұйықталу токтердi ажыратуда, топтама аем әлдеқашанғы ажыратқыштары бар салыстыруы бойымен.

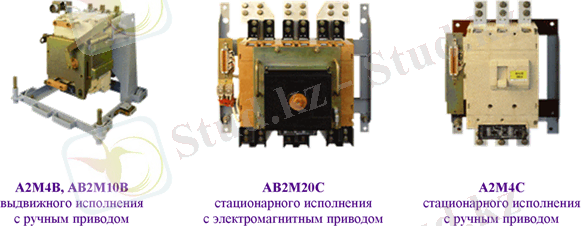

http://elektroservice.com.ua/images/stories/avtomatu/A-ABM-AP/AB2M.png

Пайдаланудың шарты

АВ2М автоматты ажыратқыш келесi шарттарда нормалы жұмыс iстейдi:

• теңiз деңгейiнен жоғары биiктiк 1000 енен астам емес. Ажыратқыштарды 2000 молардың номиналь токтерiне дейiн биiктiктiң жанында 10%ке азайтуы, токтiң ең жоғары расцепителiн токтiң уставкасы айырбастайтын болуы керек.

• ажыратқыштың орындауы және орналастырудың санатынан тәуелдiлiкте қоршаған ауаны температура және салыстырмалы ылғалдық кестеде келтiрiлген.

Исполнение
выключателей по климатическим условиям ГОСТ15150-69

Температура воздуха

при эксплуатации, °C

Относительная
влажность
(верхнее
значение)
нижнее значение
верхнее значение
Исполнениевыключателей по климатическим условиям ГОСТ15150-69: УХЛЗ 04
Температура воздухапри эксплуатации, °C: -50
+1
Относительнаявлажность(верхнеезначение): +40
+45
98% при 25°С
98% при 35°С

• + 55 Стер қоршаған ауаны температураның жанында ажыратқыштарды пайдалануға рұқсат етiледi.

• қоршаған орта ажыратқыштарды жұмыс озонды бұзатын шоғырландырулардағы газдар, сұйықтық және тозаң болмайтын жарылыс қаупi жоқ болуы керек; - сутың дәл тигiзуi, май, эмульсиядан ықтындының ажыратқыштарды қоюдың орыны.

• ажыратқыш жұмыс қалпындасы - тiк жiберiлетiн ауытқумен тарап 5ке дейiн сұқтанамын.

• (сейсмотөзiмдiлiктiң бiр бөлiгiнде MSK-64 9 баллдарға сәйкес келетiн 17516. 1-90-шi ДТ5, 6 ГОСТ қосымша талаптарға жауап бередi) 3 g жеделдетуiмен 2-20 мс ұзақтықтың 0, 5 g және бiрнеше рет соққылары 100 гцке дейiн ажыратқыштарды бекiткiштiң орындарын тербелу жеделдетуде.

• нормалы жұмыс режiмi - ұзақ.

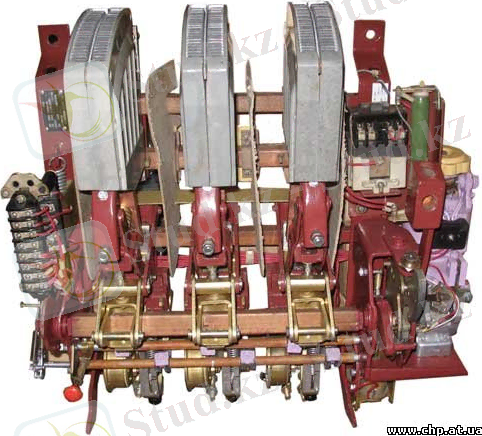

http://chp.at.ua/_ph/2/2/636131699.jpg

null

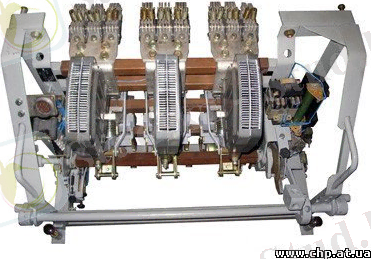

4-шi топтама аем, 6-шы аем, 10-шi аем, 15-шi аем, 20-шi аем автоматты ажыратқыштар

Алынған 1988 жылдан өндiрiсiнен аемi автоматты ажыратқыштар, сондықтан жұмыстардың түрлерiнiң мәлiметтерiн өткiзуге рұқсат болатын ұйымдардан тексерудiң актiлерiмен төселiп бекiтiледi, бiрақ осы шаққа кең қолданылады.

Егер оның iске қосқыш сипаттамалары ажыратқыш қорғаныштық сипаттама келiсiлген болса автоматты ажыратқыш әуе артық салмақтар және қысқа тұйықталулардан электр қоюларын қорғау үшiн 460В дейiн және айнымалы токтi кернеу тұрақты ток тiзбектерiндегi қоюы үшiн (экспорт үшiн) 500В немесе 60гц дейiн арналған, жұмыс, сол санда және асинқронды электрқоғалтқыш (5 тәулiктерге дейiн) жиi қосулар, электр тiзбектерiнiң ажыратулары үшiн сонымен бiрге ал тиiстi режiмдерде.

Ажыратқыш ашық орындауда шығарылады, және ортада жұмыс үшiн есептелiнген: металлдар және оқшаулауды, қанықпаған ток өткiзетiн тозаң және су жұп қирататын шоғырландырулардағы маңыздылау сан агрессивтi газдар және булары маңыздылау сан болмайтын жарылыс қаупi жоқ.

Аем автоматты ажыратқыш тұрақты және тартпалы орындауда болады.

Шартты белгiлеменiң құрылымы

Аем - XX - XX

Ажыратқыш автоматты-шы топтама
