Трансформаторлық түрлендіргіштер

Жоспар
Кіріспе

1 Өзара индуктивті немесе трансформаторлық
2 Трансформаторлық түрлендіргіштердің түрлері

Өзара индуктивті немесе трансформаторлық деп өлшенетін шама мәнін өзара индуктивтілік мәніне түрлендіретін түрлендіргіштерді айтады.
Магниттік тізбекте екі орамның болуы магниттік кедергі Rм өзгерген жағдайда катушка орамдары арасындағы өзара индуктивтілік М өзгереді
Индуктивтік және өзара индуктивтік түрлендіргіштерді есептеу толық магниттік кедергі Rм анықтамасынан құралады, яғни магниттік тізбек пен түрлендіргіштің электрлік параметрлерін (L, М) есептеуден құралады.
Катушка МДС-ын таңдау көптеген факторлармен анықталады, себебі МДС-тен түрлендіргішті жобалағанда ескерілетін төрт шама тәуелді:
• бірінші жуықтауда оны реактивті қуатқа тең етіп алатын түрлендіргіштің толық қуатының мәні:

Пән: Электротехника
Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 5 бет
Таңдаулыға:

Трансформаторлық түрлендіргіштер.
Өзара индуктивті немесе трансформаторлық деп өлшенетін шама мәнін өзара индуктивтілік мәніне түрлендіретін түрлендіргіштерді айтады.
Магниттік тізбекте екі орамның болуы магниттік кедергі Rм өзгерген жағдайда катушка орамдары арасындағы өзара индуктивтілік М өзгереді

M = ω1 ω2lм.

Трансформаторлық түрлендіргіштердің екі түрі бар: өзгермелі магниттік кедергісі бар (3.28, а-сурет) және тұрақты магниттік кедергісі және қозғалмалы орамы тұрақты (3.28, б, в-сурет).
3.28, а-суретте қозғалмалы білігі бар трансформаторлық түрлендіргіш берілген. wx орамы айнымалы токпен қоректенеді (ω жиілігмен). Егер МДС F1 , яғни I1 тогы тұрақты болса, онда ағым Ф және екінші орамда индуктивтелген ЭҚК Р күшімен төмендегі формула арқылы байланысқан ауа саңылауы ұзындығының функциясы болады:

3.28, б-суретте түрлендіргіште өлшенетін шама әсерінен ағымның белгілі бір бөлігі айқасатын қысқа тұйықталған орам орын ауыстырады. Ораммен айқасатын ағым саңылаудағы орам күйіне тәуелді токтар туғызады, белсенді жоғалтулар түзеді, яғни қосымша реактивті магниттік кедергі енгізеді. Бұл кезде ораммен айқасу ағымы 1 және 2 және екінші орамдағы ЭҚК өзгереді.

Трансформаторлық түрлендіргіштердің түрлері:
а - қозғалмалы білікпен; б - қозғалмалы катушкамен (1жәнеи 2 - трансформатор орамдары); в - длүлкен сызықты орын ауыстыруларды өлшеу үшін (1 - қоздыру орамы; 2 - магнит өткізгіш; 3 - қозғалмалы орам); г - үлкен бұрыштық орын ауыстырулар үшін (1,3,4 - орамдар; 2 - магниттік тізбек)

3.28, в-суреттегі түрлендіргіш үлкен сызықтық орын ауыстыруларды Δl өлшеуге арналған және екі параллель жолақ түріндегі екі бөлігі - қоздыру орамы 1 және қозғалмалы орам 3 бар магнит өткізгіштен тұрады. Орам 3 а жағдайнан b жағдайна орын ауыстырғанда орамда 3 индукцияланған ЭҚК өседі.
3.28, г-суреттегі түрлендіргіш үлкен бұрыштық орын ауыстыруларды өлшеуге арналған. w1 орамы со жиілігі бар айнымалы ток тізбегіне қосылады және магниттік ағым түзеді. Оның бір бөлігі орам 4 арқылы өтеді және онда Е2 енгізеді. Мұндай түрлендіргіште орам 4 магниттік тізбектің 2 сақианлық саңылауында бұрыла алатын шеңбер түрінде жасалады. Шеңбердің шеткі жағдайларында (а1 және а2) онда индук - телген ЭҚК Е2 максимал мәнге ие. Шеңбердің горизонталь жағдайға бұрылу өлшеміне қарай ЭҚК Е2 нолге дейін сызықты азаяды. Шеңбер горизонталь жағдайға өткенде Е2 фазасы 180°-қа өзгереді. Орам 3 шеңбер а1 - ден а2 - ге бұрылғанда ЭҚК-нің нолден максимумға өзгергенін алу үшін ораммен 4 тізбектей қосылады.

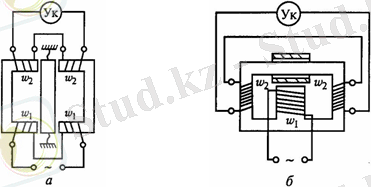

Е=f(δ) сипаттамасының сызықты аймақтарын кеңейту үшін қозғалмалы білігі (3.29, а-сурет) және қозғалмалы қысқы тұйықталған орамы бар (3.29, б-сурет) трансформаторлық түрлендіргіштер дифференциалдық трансформаторлық түрлендіргіш түрінде орындалады.

Дифференциалдық трансформаторлық түрлендіргіштер: а -- қозғалмалы білігі бар; б -- қозғалмалы орамы бар

Индуктивтік және өзара индуктивтік түрлендіргіштерді ... жалғасы
