Өлшеу датчиктері

Жоспар
Кіріспе

Кіріспе
2. Температура датчик ... ... ...2
3. Термопара ... ... 3
3.4.Интегралды температура сенсорлары ... .4
4.5.Қолданылатын аймақтары ... ... ... ..5

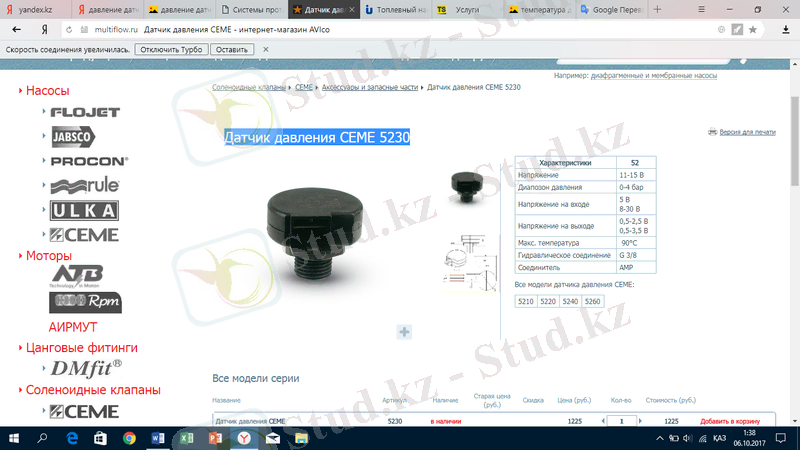

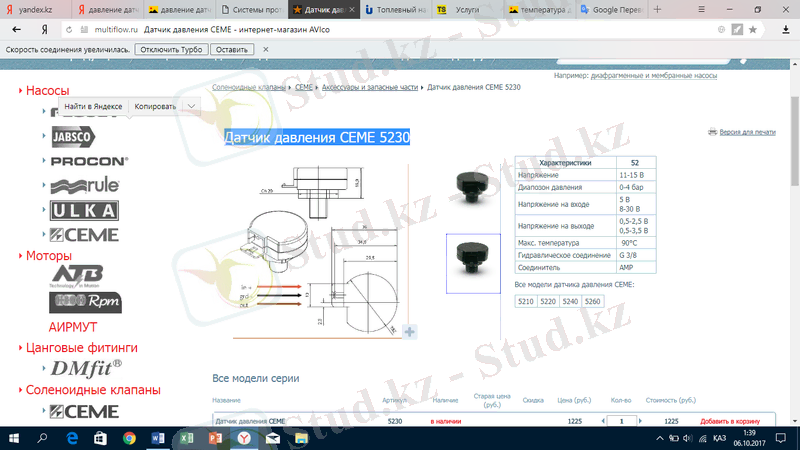

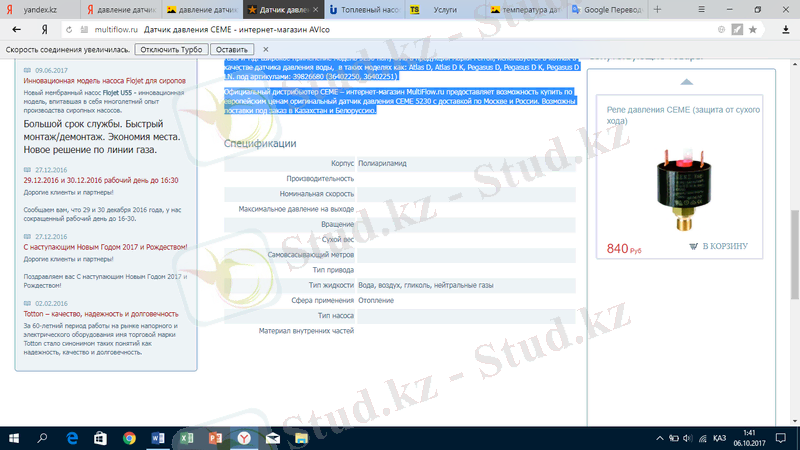

7.6.Қысым сенсоры СЕМЕ5230 ... ... 7
8.7.Деңгей датчигі ... ... ... ... ... ... 8
9.8.Шығын датчигі ауаның ... ... ... ... 9
9.Қорытынды ... ... ... ... ... ... ... ... ..10
10.Пайдаланылған әдебиеттер

Ltd. «TEHNOSNAB» - Ресей Федерациясы мен ТМД елдерінің аумағында «Barksdale бақылау Өнімдер» ресми дистрибьюторы болып табылады. Barksdale температурасы өндірген және жылу реле кең ауқымды төрт параметрлеріне, аналогтық шығу және сандық деректер беру әдісі бар микропроцессорлық басқарылатын реле дәстүрлі бір демалыс транзисторлар құрылғылардан түрлі коммутациялық құрылғыларды қамтиды.
Әр түрлі әдістер мен 150 ° С және дәлдігі Сынып 1% 0,2% -дан + дейін -30 ° C температура өлшеу диапазоны үшін арналған өлшеу әдістері.
бір пакеті жинақы реле және сандық дисплей өшіру температура болып табылады сандық реле өтініштер ең кеңінен танылған сериясы, тұрғысынан.
Біздің өнімдер сияқты гидравликалық және пневматикалық жүйелері, энергетика және қоршаған ортаны қорғау саласы, жылыту және ауаны баптау, химиялық және фармацевтикалық өнеркәсіп сияқты салаларда пайдаланылады.
Атап айтқанда, электрондық реле және температура Термопары дәстүрлі механикалық температура датчиктері барабар дәлдігі, сенімділігі мен қазіргі заманғы өнеркәсіптік орталарда талап мүмкіндіктерін бермейді жерлерде қолданылады.
Электрондық температура релесін өлшеу үшін жабық жүйеде ешқандай ағып кету, қайтару сызығы және үлкен гистерезис жоқ.

Пән: Автоматтандыру, Техника
Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 12 бет
Таңдаулыға:

Мазмұны
Кіріспе
2. Температура датчик ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2
3. Термопара ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3
3.4.Интегралды температура сенсорлары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... .4
4.5.Қолданылатын аймақтары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5
7.6.Қысым сенсоры СЕМЕ5230 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 7
8.7.Деңгей датчигі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..8
9.8.Шығын датчигі ауаның ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..9
9.Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .10
10.Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...11

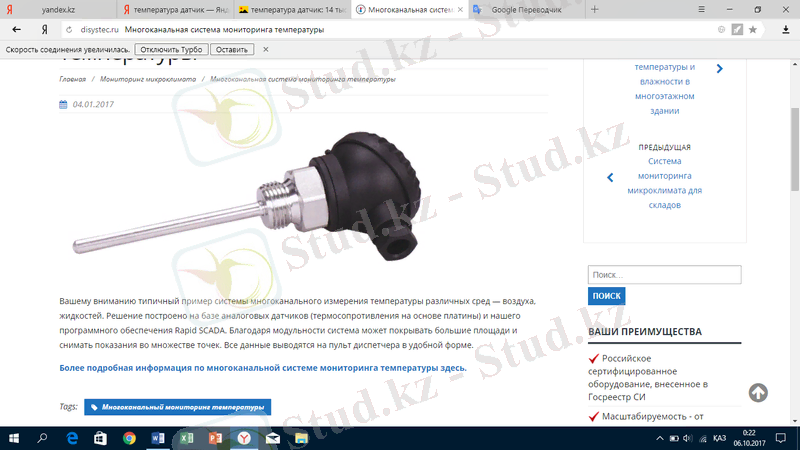

Температура датчик
Ltd. TEHNOSNAB - Ресей Федерациясы мен ТМД елдерінің аумағында Barksdale бақылау Өнімдер ресми дистрибьюторы болып табылады. Barksdale температурасы өндірген және жылу реле кең ауқымды төрт параметрлеріне, аналогтық шығу және сандық деректер беру әдісі бар микропроцессорлық басқарылатын реле дәстүрлі бір демалыс транзисторлар құрылғылардан түрлі коммутациялық құрылғыларды қамтиды.
Әр түрлі әдістер мен 150 ° С және дәлдігі Сынып 1% 0,2% -дан + дейін -30 ° C температура өлшеу диапазоны үшін арналған өлшеу әдістері.
бір пакеті жинақы реле және сандық дисплей өшіру температура болып табылады сандық реле өтініштер ең кеңінен танылған сериясы, тұрғысынан.
Біздің өнімдер сияқты гидравликалық және пневматикалық жүйелері, энергетика және қоршаған ортаны қорғау саласы, жылыту және ауаны баптау, химиялық және фармацевтикалық өнеркәсіп сияқты салаларда пайдаланылады.
Атап айтқанда, электрондық реле және температура Термопары дәстүрлі механикалық температура датчиктері барабар дәлдігі, сенімділігі мен қазіргі заманғы өнеркәсіптік орталарда талап мүмкіндіктерін бермейді жерлерде қолданылады.
Электрондық температура релесін өлшеу үшін жабық жүйеде ешқандай ағып кету, қайтару сызығы және үлкен гистерезис жоқ.
Параметрлерді кірістірілген ЖШД және СКД сандық дисплейі арқылы реттеуге болады. Параметрлер мен қалпына келтіру нүктелері бүкіл өлшем ауқымында реттеледі.

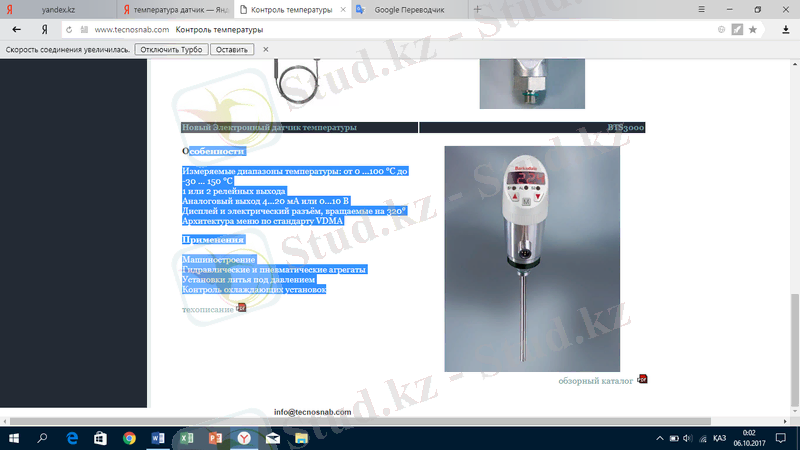

Қазіргі заманауй температура датчикті салыстыра келер болсақ:

2
Өлшенген температура диапазоны: 0 ... 100 ° C дейін -30 ... 150 ° C
1 немесе 2 релелік шығыс
Аналогтық шығу 4 ... 20 мА немесе 0 ... 10 В
Дисплей және электрлік қосқыш 320 ° айналады
VDMA стандартына сәйкес мәзірдің архитектурасы
Қолданылуы
Машина жасау
Гидравликалық және пневматикалық қондырғылар
Инжекторлық құю зауыттары
Салқындатқыш қондырғылардың мониторингі
Термопарк
Термопар-әртүрлі объектілердің температурасын өлшеу үшін, сондай-ақ автоматтандырылған басқару және мониторинг жүйелерінде кең қолданды. Температураны өлшеу термопарками арқасында кең таралған болатын сенімді конструкциясы, ол осы типті температура датчигі, кең ауқымда жұмыс істеуге қабілетті және арзан. Артықшылықтардың арасында шағын инерция, шағын температура айырмашылықтарын өлшеу мүмкіндіктері де бар. Термокұйығы коррозиялық ортада жоғары температураны өлшегенде қажет.
Термопары операция екі түрлі металдар айрығының жабық электр тізбек құратын болса құбылыс Seebeck негізделген термоэлектрлік түрлендіргіштер, класс болып табылады, теңсіз температурасы бар, электр ток тізбегінде ағындарын. Қосылыстың температура айырмашылығының белгісінің өзгеруі ток бағытына байланысты өзгереді. Термоэлектрлік әсер - түрлі металдар мен қорытпалардың екі қосылысы арасындағы температура айырмашылығынан туындайтын термоэлектроматикалық күштің (жылуэмс) генерациясы.
Температураны өлшейтін ортаға термопардың ұштары термопардың жұмыс істеуі деп аталады. Қоршаған ортада орналасқан және әдетте сымдар арқылы өлшеу тізбегіне қосылатын ұштар бос ұштар деп аталады. Бұл ұштардың температурасы тұрақты болуы керек. Бұл жағдайда термоэмф Em тек жұмыс түтігінің температурасына байланысты болады.
Uout = Et = C (T1 - T0),
мұнда С - термопары өткізгіштерінің материалына байланысты коэффициент.
Термокұйықтармен құрылған эмф салыстырмалы түрде кішкентай: әрбір 100 ° C үшін 8 мВ аспайды және әдетте абсолюттік мәнде 70 мВ аспайды. Термопарктер температураны -200-ден 2200 0С-ге дейін өлшеуге мүмкіндік береді.
Термоэлектрлік түрлендіргіштерді өндіру үшін ең үлкен үлестірме платина, платина, хромель, алюмель болды. Термопаркеттердің келесі артықшылықтары бар:
өндірістің қарапайымдылығы және сенімділігі, төмен құны, электр қуатының жеткіліксіздігі және кең температура ауқымын өлшеу мүмкіндігі. Термистор қарағанда аз, өлшеу дәлдігін, елеулі жылу инерция, температура түзету және арнайы қосылу сымдар пайдалану қажеттігі тегін ұштарын енгізу қажеттілігі қатысуын - осы тән бірге кейбір кемшіліктер ТЕРМОПАР.

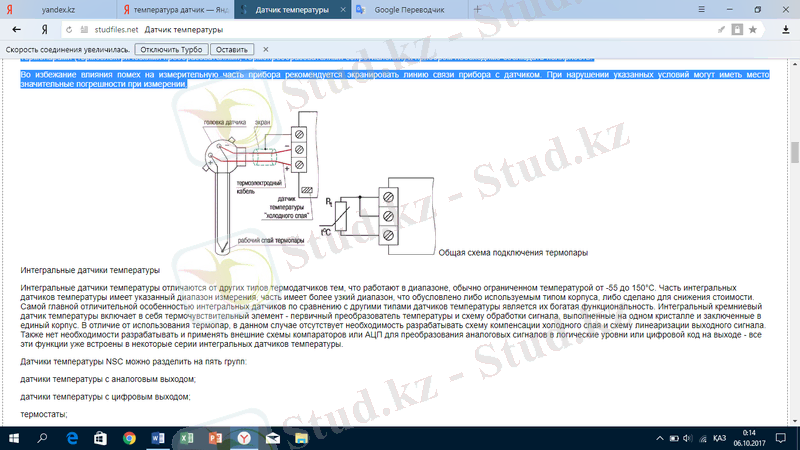

ТХА, ТХК, ТПП және т.с.с. типтері әр түрлі термоэлектрлік қасиеттері бар металдан жасалған бір ұшын біріктірілген екі сымнан тұрады. ұшын дәнекерленген, датчиктер, реттеуші кірісіне байланысты өлшеу орта батыруға ыстық айрығын, және еркін ұшын ( суық тораптық) деп аталады. Егер жұмыс және суық түйіндер температурасы әртүрлі болса, құрылғыға берілетін термалды ЭМӨ жасалады. термоэлектрлік бастап кейінгі есептеулерде осы айырмашылықтарды өтеу үшін суық тоғысқан температурасын білу қажет дұрыс оқулары алуға, сенсор екі айрығының температура арасындағы айырмашылық байланысты.
Түрлендірулер термопары TCA, трихлоруксусна қышқылы (ЖПБ Термопары қарсылық түрі HVT және TSM, электротермиялық түрлендіргіштер, температура датчиктері, терморезисторы) жұмыс істеу үшін арналған автоматты өтемақы тұйықталу температура тегін ұштарын береді. Суық түйісу температурасының сенсоры қосқыш терминал блогының жанында орнатылған жартылай өткізгіш диод болып табылады.
Термопары TCA жалғау, температура сенсоры (Термопары) үшін ҚазАқпарат (жылу кедергісі түрі ЖПБ және FCM PMT, термоэлектрлік түрлендіргіштер) сол материалдардан жасалған арнайы өтемақы (термопара) сымдар арқылы жасалуы қажет. 0..100 ° C температура диапазонында термопарқа электродтарының материалдарына ұқсас термоэлектрлік сипаттамалары бар металдардан жасалған сымдар қолдануға рұқсат етіледі. Зарядтайтын сымдарды термопары (термоэлектрлік түрлендіргіштер, термиялық қарсыласу түрлендіргіштері) және құрылғыны қосқан кезде, полярлықты сақтау қажет.
Құрылғының өлшеу бөлігіне кедергі әсерін болдырмау үшін құрылғының байланыс желісін сенсормен қорғау ұсынылады. Егер бұл жағдайлар бұзылса, өлшеуде елеулі қателер болуы мүмкін.

Интегралды температура сенсорлары
Интегралды температура сенсорлары температура сенсорларының басқа түрлерінен ерекшеленеді, олар әдетте -55 - 150 ° C температура аралығында шектеледі. Part ажырамас температура датчиктері өлшеу диапазоны көрсетілген, бөлігі тар диапазоны байланысты пайдаланылатын кез келген түрін тұрғын үй бар, немесе құнын төмендетуге мүмкіндік берді. Интеграцияланған датчиктердің басқа да температуралық сенсорлармен салыстырғанда маңызды ерекшелігі олардың бай функционалдығы болып табылады. бастапқы температура датчик және сигнал өңдеу тізбек бір чипте қалыптастырылады және бір тұрғын үй Қоса беріліп отырған - интеграцияланған Silicon температура датчигі сезімтал элементі температураны қамтиды. термопар пайдалану қарағанда, бұл жағдайда суық торабы өтемақы тізбегін тұйықтау және шығыс сигналы линеаризация дамыту қажеті жоқ. Сондай-ақ, шығу туралы логикалық деңгейдегі немесе сандық коды аналогтық сигналдарды түрлендіру үшін сыртқы тізбектер немесе компараторлар ADC әзірлеу мен іске асыру қажеті жоқ - бұл барлық белгілері ажырамас температура датчиктерін кейбір сериясы салынды.
ҰҚК температуралық датчиктерді бес топқа бөлуге болады:
аналогтық шығыспен температуралық сенсорлар;
сандық шығыспен температуралық сенсорлар;
термостаттар;
дистанциялық диодтың температуралық сенсорлары;
бақылау функциялары бар температура сенсорлары.
Кернеу шығысы бар температуралық сенсорлар әртүрлі бағалауға ие болуы мүмкін - Келвин шкаласы бойынша немесе Цельсий шкаласы бойынша. Сенсорлар LM135, LM235, LM335 10 мВ ° К температура коэффициентінің номиналды құны абсолюттік температурасына пропорционалды шығу кернеуін бар 0 ° C температурада номиналды шығу кернеуі 2.73 В, ал 3.73 В 100 ° C температурада Әдетте, бұл датчиктер үшінші шығу 1. суретте көрсетілген схема осы мақсатта қайшыны үшін, дәл реттеуге мүмкіндік береді қамтиды. -55 өлшеу температура диапазонында кесуге резистор пайдаланбай Температура датчигі LM135 қате ... 150 ° C +- 2,7 ° C болды және сыртқы кесуге Резистор операциялық ареалында 1 ° C +- дейін төмендейді.

Қолданылатын аймақтары

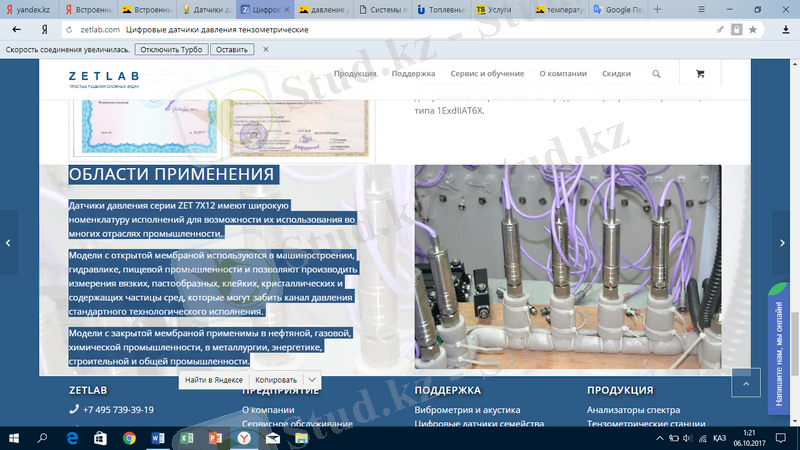

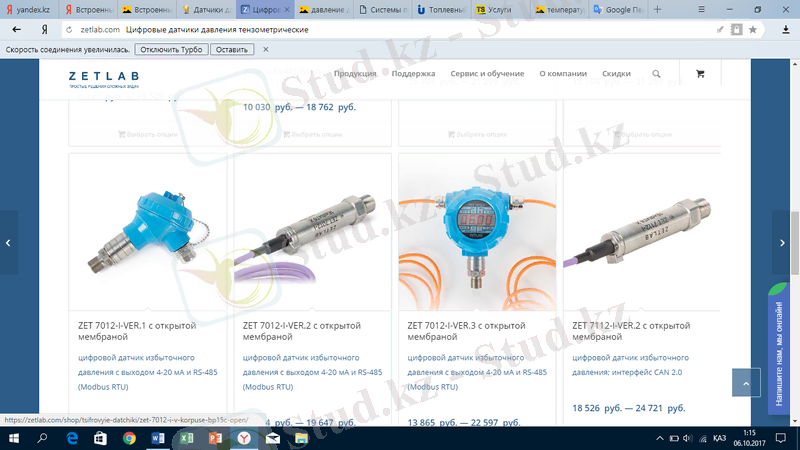

ZET 7X12 ... жалғасы
