Мазмұны

Кіріспе
Өндіріс орны
Техникалық қәуіпсіздік
Жүйесінің компоненттерін CENTUM VP Станция Операторының (HIS)
Жүйесінің компоненттерін CENTUM VP6.
Жүйесі аварияға қарсы автоматты қорғау ProSafe-RS
Басқару жүйесі желілік негізде Stardom
Кешені бағдарламалық-техникалық "STARDOM-FLOW" құру үшін жүйелерін жедел және коммерциялықэнергия ресурстарын есепке алу, материалдықағындарын және есепке алу жүйелерін құруөнімдерінің резервуарлық саябақтарда.
Қортынды
Пайдаланылған әдебиеттер

Кіріспе

Басқарудың сапалы автоматтандырылған жүйелері өндірістік үрдістер туралы сенімді ақпаратты қажетті формада және уақытында беру арқылы кәсіпорынның тиімділігін арттырады. Онымен бірге басқарушылық әрекеттерді таратуға және уақытында тасымалдауға мүмкіндік береді. Aвтоматтандыру аймағында, ақпараттандыру және өндірістің барлық сферасында басқару үшін ақпаратты өңдеу әдістері және құралдарын қолданумен байланысты техникалық жүйелерді басқару саласында

Басқару жұмыстарын автоматтандырудың ғылыми негізі. Өндірісті комплексті түрде автоматтандыру, өнеркәсіп көлемі мен өндіріс қарқынының артуы және халық шаруашылығының әр түрлі салалары арасындағы өндірістік байланыстардың күрделенуі экономикалық мәліметтер мен статистикалық мәліметтер жинау және оларды өңдеу процестерін, документация түрлерін есепке алып, таратып отыру, жоспарлау және басқару міндеттерін шешу ісінде автоматтандыру қажеттігін туғызды. Басқару жұмыстарын автоматтандырудың ғылми негізі халық шаруашылығын басқарудың өзіндік ерекшеліктерін ескеріп, басқарудың оптимальдық жүйесін синтездеу әдісін зерттейтін және экономикалық мақсаттарға математикалық әдістерді пайдалану мәселелерімен шұғылданатын экономикалық кибернетика.

Оның басты проблемасы - халық шаруашылығымен оның жеке салаларын басқаруды автоматтандырудың бір тұтас жүйесінде адам мен кибернетикалық машиналардың өзара әрекетінің методологиялық және принциптік мәселелерін шешу. Басқару жұмыстарын автоматтандырудың негізігі 3 жүйесі бар:басқарудың жалпы мемлекет территориялық органдарын (Мемлекеттік жоспарлау комитеті, Орталық статистика басқармасы, сауда, ауыл шаруашылық, әкімшілік органдары) қамтитын автоматтандырылған мемлекеттік жүйе; өнеркәсіптің жеке салаларын қамтитын автоматтандырылған салалық жүйе; бір не жақын орналасқан бірнеше кәсіпорындарда экономикалық мәліметтерді өңдейтін және олардың жұмысын жоспарлау, басқару міндеттерін шешетін автоматтандырылған жүйе.

Өндіріс орны

Компания YOKOGAWA ірі компаниялардың бірі болып табылады әзірлеушілер мен өндірушілердің жабдықтарын және қолданбалы бағдарламалық қамтамасыз ету өнеркәсіптік автоматтандыру және бақылау-өлшеу жабдықтарының сенімін ақтаған көптеген тапсырыс берушілердің барлық әлемде, соның ішінде Ресей мен ТМД елдерінде.

Негізделген 1915 жылы компания YOKOGAWA ұсынылған Ресей

және ТМД елдерінің желісімен еншілес компаниялар, филиалдар және техникалық орталықтар, сондай-ақ белсенді түрде дамытуда өзінің әріптестік дистрибьюторлар және жүйелік интеграторлары.

Қазіргі таңда құрал-жабдықтар YOKOGAWA жұмыс істейді ең жауапты, жарылыс-өрт қауіпті өндірістердегі ірі ресейлік және шетелдік холдингтер және компаниялар. Сөйлеген сөзінде рөлін бас мердігер " автоматтандыру компания YOKOGAWA пайдалануға ТП АБЖ маңызды ресейлік жобалар мұнай өңдеу саласындағы және мұнай химиясы.

Инновациялар жұмыс өңдеуші өнеркәсіп салаларында өтіп, ұзақ жол қондырғының бірінші панельді контроллер басқару контурами. Соңғы 38 жыл жүйесін CENTUM дамыды бағытында өнімділігін арттыру және оңтайландыру кәсіпорын жұмысының жүйесі CENTUM VP болып табылады 8-ші ұрпақ сериясы, біріктірді өзіне алдыңғы буынның тәжірибесі және қазіргі заманғы технологиясы. Компания YOKOGAWA жобалау кезінде өзінің аспаптарының ескереді барлық талаптар өз-казчиков, ұмытып соның ішінде, мұндай маңызды көрсеткіштері ретінде инвестицияларды қайтару (ROI) және жалпы құны иеленудің (TCO) .

Компания YOKOGAWA мүмкіндігін ұсынады бірте-бірте көші-қон желтоқсандағы өмір сүремін қатысатын жүйесін CENTUM соңғы модельдерге, бұл қамтамасыз етеді, тапсырыс берушілерге пайдалану артықшылықтары бұрын белгіленген жүйесі, қолдануға мүмкіндік беретін қазіргі заманғы технологиялар ең аз шығынымен жаңарту. Алдыңғы буын жүйесін CENTUM ауыстырылуы мүмкін соңғы ең төменгі қолжетерсізге. Компания YOKOGAWA барлық қажеттіліктерін толық қанағаттандыруға ұмтылады тапсырыс берушінің ұсына отырып, высоконадежные басқару жүйесінің базасында құрылған, ең озық технологиялар.

Компания YOKOGAWA асырды астам 23000 жобаларды CENTUM бүкіл әлем бойынша. Шешім YOKOGAWA белгіленген кәсіпорындарда жататын түрлі салалар өнеркәсіптік өндіріс: мұнай-газ, химия, энергетика, целлюлоза-қағаз, фармацевтика, тамақ, металлургия, өнеркәсіптік қайта өңдеу, қалдықтарды кәдеге жарату және сумен жабдықтау.

Техникалық қауіпсіздігі

Ақпараттық қауіпсіздікті түсінеді қорғалуының жай-күйін, өңделетін, сақталатын және берілетін деректердің заңсыз танысу, түрлендіру және жою, сондай-ақ ақпараттық ресурстардың қорғалу жағдайы әсерінен бағытталған, олардың жұмыс қабілеттілігін.

Табиғат осы әсерлердің мүмкін ең әр түрлі. Бұл және ену әрекеттерін зиянкестер, және қателер персонал мен істен шығуы аппараттық және бағдарламалық құралдардың, дүлей зілзала (жер сілкінісі, дауыл, жар және т. б. ) . Негізгі қауіп-қатерлер қауіпсіздік корпоративтік автоматтандырылған жүйелерінде жан-жақты талданады төмен.

Ақпараттық компьютерлік желілер мен жүйелердің қауіпсіздігі қабылдаумен қол жеткізіледі қамтамасыз ету бойынша шаралар кешенін құпиялылығын, тұтастығын, дұрыстығын, заңдық маңыздылығын ақпараттың жеделдігін оған қол жеткізу, сондай-ақ қамтамасыз ету жөніндегі тұтастығын және қол жетімділігін ақпараттық ресурстар мен компоненттерін АС.

Жүйесінің компоненттерін

CENTUM VP

Станция Операторының (HIS)

Станция Операторының (HIS)

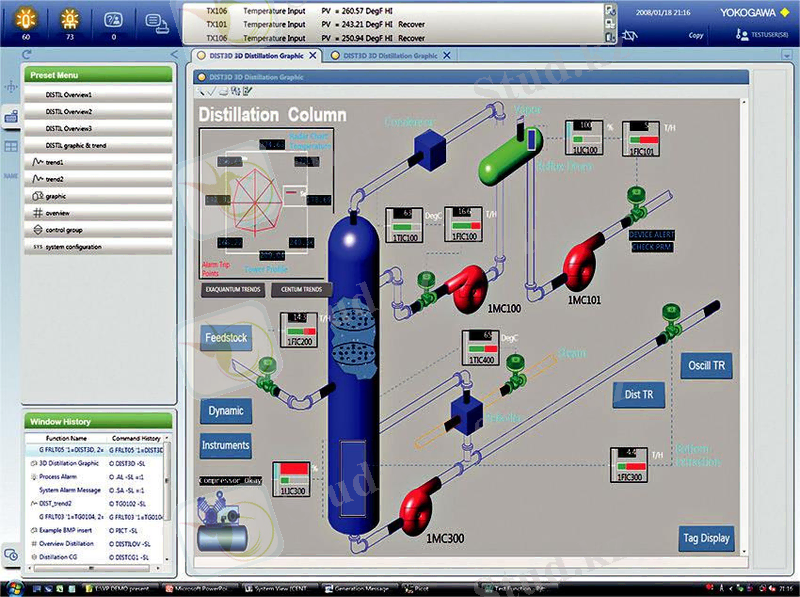

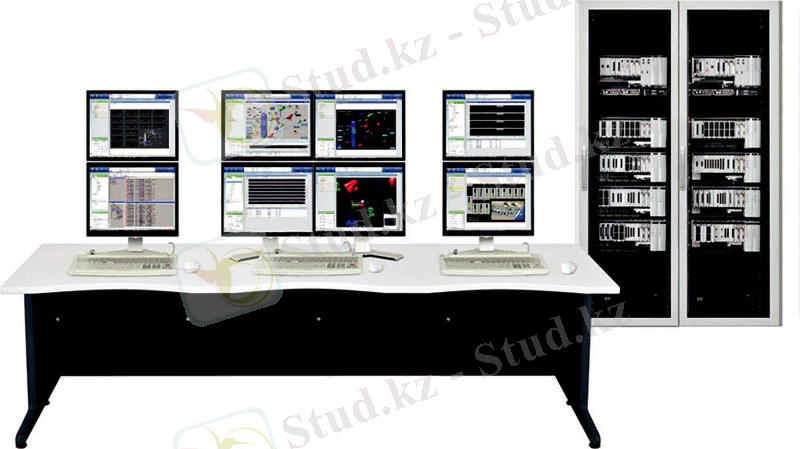

Ретінде станция операторының жүйесінде CENTUM VP пайдаланылады КОМПЬЮТЕРГЕ орнатылған бағдарламалық пакеттер функцияларын басқару және бақылау. Тапсырыс беруші таңдай алады үстел немесе консольный түрі-бабына жапсарлас дисплеями. Бағдарламалық қамтамасыз ету Станциясының Операторы пайдаланушыға қорғалған, қауіпсіз және көрнекі операциялық ортаны. Бұл тәсіл мүмкіндік береді операторларына алуға ғана маңызды және қажетті ақпаратты және орындауға талап етілген іс-әрекеттерді нақты уақыт

Станция Операторы болуы мүмкін-ден 4000 графикалық дисплей. Әрбір графикалық дисплей мүмкіндік береді қамтуы дейін 800 ауыспалы процестің мүмкіндігімен ежесекундного деректерін жаңарту. Әрбір Станция Операторының мүмкін қосылған қосымша мониторлар және бір мезгілде, олардың санына қарамастан, мүмкін бейнеленетін дейін 20 графикалық дисплей. Жиі пайдаланылатын комбинациясы графикалық дисплейлер және басқа да компоненттердің орналастырылуы мүмкін терезесін тез шақыру.

Жүйесінің компоненттерін

CENTUM VP

Станция инженері (ENG)

Станция Инженері (ENG) бұл ДК үшін пайдаланылатын конфигурация және техникалық қызмет көрсету жүйесі.

Бір КОМПЬЮТЕРГЕ пайдаланылуы мүмкін ретінде Станция Операторының (HIS) ретінде Станциясының Инженер (ENG) орнату кезінде, оған тиісті бағдарламалық қамтамасыз ету.

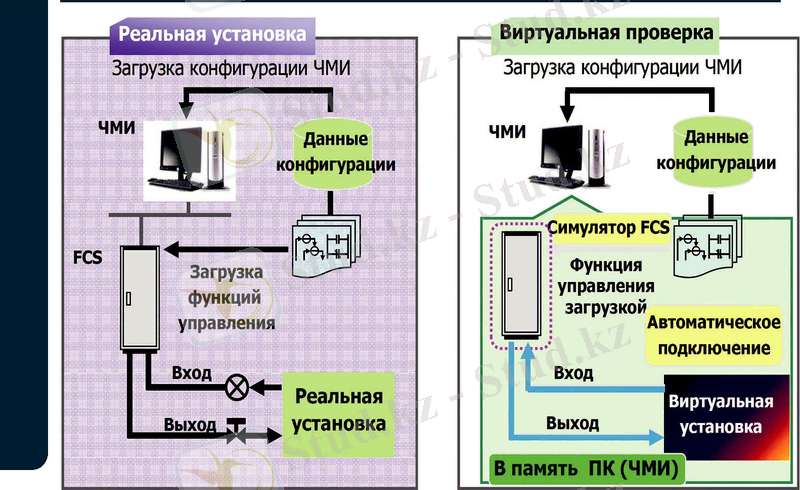

Станция Инженері (ENG мен HIS) бар виртуалды функцияны тестілеу жүзеге асыруға мүмкіндік беретін тестілеу алгоритмдері басқару жүйесі бір компьютерде. Виртуалды сәрсенбі Станциясының Басқару (FCS) және Станция Операторының (HIS) қолжетімді болады, ол кезде басқарушы және операторлық функциялар жүйесінің базасын CENTUM мүмкін өте бастады қолданбай-аппараттық құралдарды Басқару Станциясының (FCS Жағдайларда бірлесіп пайдалану CENTUM VP жүйесімен аварияға қарсы қорғау ProSafe-RS жүргізілуі мүмкін виртуалды тестілеу екі жүйелер. Функция виртуалды тестілеу болып табылады, сондай-ақ негізгі компоненті құру кезінде тренажер операторының (OTS) .

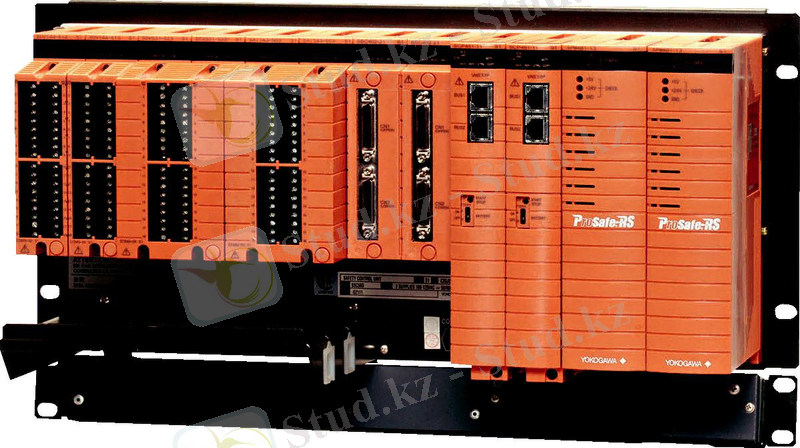

Жүйесі аварияға қарсы автоматты қорғау ProSafe-RS

Компания YOKOGAWA әзірледі отбасы жүйелерін ProSafe қанағаттандыратын барлық талаптарына функционалдығы мен сенімділігін қазіргі заманғы жүйелерін өндіріс қауіпсіздігін қамтамасыз ету және ұсынады осы платформаны құру үшін өндірістік аварияға қарсы автоматты қорғау (ПАЗ) . Флагманская жүйесі ProSafe-RS халықаралық стандарттарға IEC 61508 және IEC 61511 және рұқсаты бойынша Федералды Қызметтің Технологиялық Қадағалау ретінде қолдану жүйесін басқару және ПАЗ химия, мұнай-химия, мұнай-газ өнеркәсібі және басқа да жарылыс, өрт қауіпті өндірістер мен нысандарда.

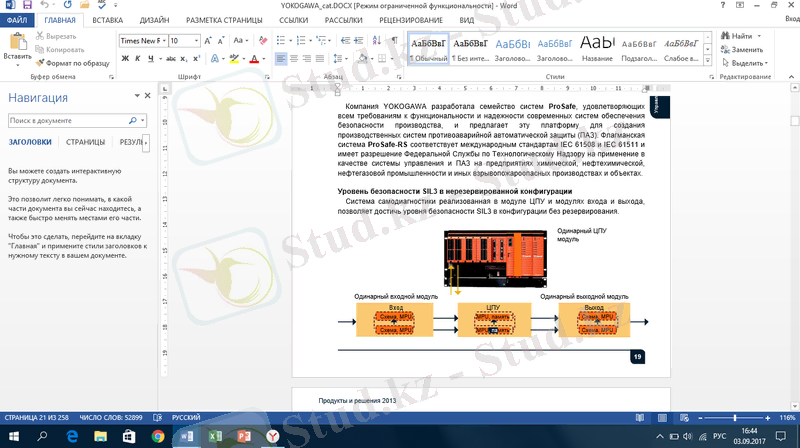

Қауіпсіздік деңгейі SIL3 " нерезервированной конфигурациясы

Жүйе іске асырылған модулінде ОБП және модульдер кіру және шығу, қол жеткізуге мүмкіндік береді қауіпсіздік деңгейін SIL3 конфигурациясы жоқ резервтеу.

Жүйесі аварияға қарсы автоматты қорғау ProSafe-RS

Орындау кезінде нысаналы тестілеу орындауға болады тексеруді, тиісті әрбір деңгейі қауіпсіздік SCS. Тексеру әдісімен модельдеу SCS

Орындау кезінде тексеру әдісімен модельдеу SCS, қосымша орындалады. ск-де модельдеу SCS, инженерлік станция SENG. Жүйесі үшін CENTUM VP талап етіледі сәрсенбі орындау біріктірілген операциялар. Пайдалану кезінде екі немесе одан да көп орта модельдеу SCS орындауға болады тексеруді қауіпсіз арасында деректер алмасу SCS. Кезде модельдеу SCS орындауға болады про-верку, тиісті әрбір деңгейі қауіпсіздік. Тексеру әдісімен модельдеу логика. Орындау кезінде тексеру әдісімен модельдеу логика орындау үшін қосымшалар пайдаланылады сәрсенбі модельдеу логика, инженерлік станция SENG мүмкіндік беретін жүргізуге келтіруді логика қосымшаның әрбір SCS.

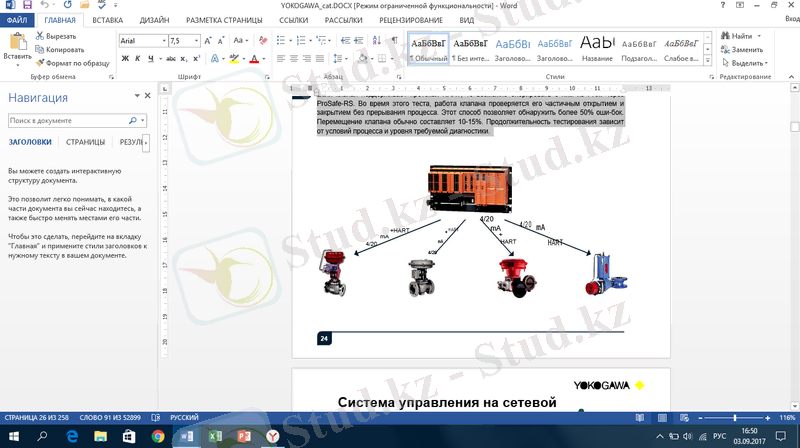

Кепілдендіру үшін, апатты клапан (ESD клапан) функциялар жүйесі (SIF) дұрыс жұмыс істеуде авариялық жағдайлар туындаған кезде, олардың жұмысы жүйелі түрде тексеріліп тұрады. Жұмыс істеу қабілеттілігін тексеру үшін клапандар қауіпсіздік мен үшін жұмсалатын шығындарды қысқарту облуживание объектісінің функциясы пайдаланылады тестілеу PST. Егер клапан қолдайды хаттама HART, онда болуы мүмкін пайдалану, онымен келген PRM арқылы ProSafe-RS. Осы тест жұмысы клапан тексеріледі, оның ішінара ашу және жабу, үзбей процесс. Бұл тәсіл табу 50% - дан астам қателер. Ауыстыру клапан әдетте құрайды, 10-15%. Тестілеу ұзақтығы тәуелді болатын жағдайлар процесінің деңгейі мен талап етілетін диагностика.

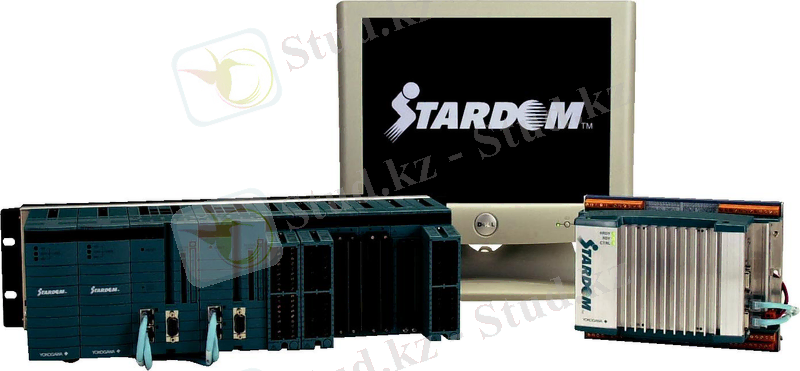

Басқару жүйесі желілік негізде Stardom

STARDOM - бұл бірінші жүйесі, позиционируемая басқару Жүйесі Желілік Негізде (NCS / Networked-based Control System) . Өз қызметін ол аралықорынға ие арасындағы PLC/SCADA-жүйелермен және DCS-жүйелермен. Жиын контроллеров STARDOM үш моделі: FCN, FCJ және FCN-RTU. Бұл зияткерлік котроллеры бар жады коды қателерді түзету (ECC) мен кең мүмкіндіктері көрсеткіштерінің өздігінен диагностикасының (RAS) . Контроллерлер ерекшеленеді жоғары өнді-водительностью, сенімді дизайнымен және архитектурасымен, уходящей өзінің түп тамырымен РСУ YOKOGAWA, олар әрдайым өздерінің сапасы мен сенімділігі. Контроллерлер жүзеге асыра алады да АИТ-реттеу, сондай-ақ дәйекті басқармасы. Қолдау бес программалау тілдерінің стандарты МЭК 61131-3.

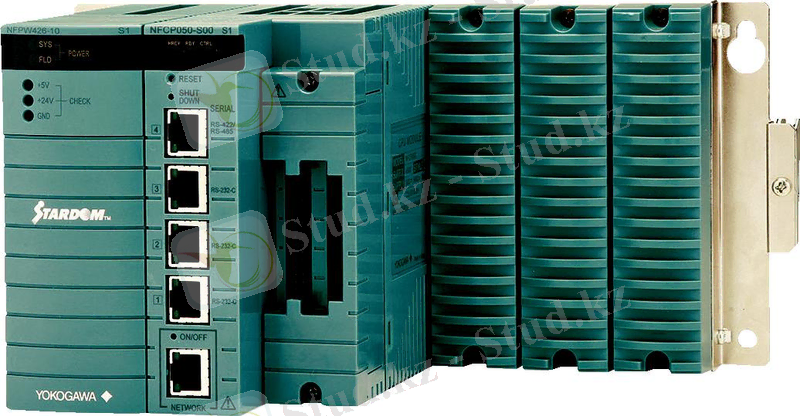

FCN (Field Control Node/Дала Торабы Басқару)

FCN - бұл модульді контроллер, ол қолдайды әр түрлі модульдер енгізу, шығару, бар жақсы мүмкіндіктер жүйесін кеңейту және мүмкін ретінде салынды жоғарғы сенімді жүйесі резервтегі тамақпен, процессор және желіні басқа

Басқару жүйесі желілік негізде Stardom

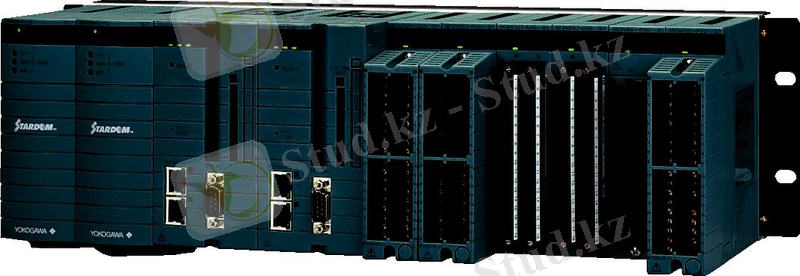

FCJ (Field Control Junction/Далалық Басқару Блогы)

FCJ - бұл контроллер "барлығы-бір", тіркелген жиынтығы модульдер енгізу/шығару, жеке күтім үшін қолайлы автономды қондырғылар жұмыс аймақтарында және пайдалану үшін бөлінген жүйелер. Қолдайды резервированную желісі басқару.

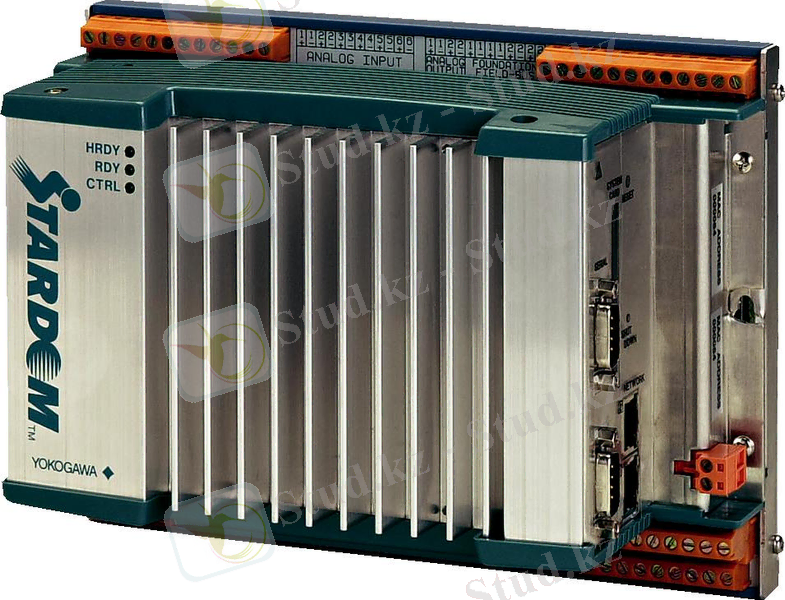

FCN-RTU

FCN-RTU - бұл автономды контроллер қамтамасыз ететін және сенімді басқаруға арналған гео-графикалық бөлінген нысандардың, онда энергия тұтыну төмен және қолайсыз жағдайларда.

Кешені бағдарламалық-техникалық "STARDOM-FLOW" құру үшін жүйелерін жедел және коммерциялықэнергия ресурстарын есепке алу, материалдықағындарын және есепке алу жүйелерін құруөнімдерінің резервуарлық саябақтарда.

Қазіргі заманғы әзірлеу компанияның YOKOGAWA - кешені бағдарламалық-техникалық құралдар "Stardom-Flow" (бұдан әрі КПТС "Stardom-Flow") орындалған талаптарын ескере отырып, Бақылау-казчиков және ретінде қаралады шешу үшін кең ауқымды міндеттерді коммерциялық және операциялар әкімшілік есепке алу әр түрлі орталар мен өнімдер.

КПТС "Stardom-Flow" шоты құру үшін автоматтандырылған басқару жүйелерін қамтамасыз ететін технологиялық және коммерциялық есепке алу, диспетчерлендіру, шығарылатын немесе тұтынылатын өнім (сұйық және/немесе газ тәріздес ортаның), жылу энергиясының шығынын өлшеу, массасын тасығыштың есептеу және түзету шығын келтіру қалыпты

Шартты түрде аталған құрылымға бөлуге болады. Төменгі деңгей контроллер FCN, FCN-RTU немесе FCJ жүйесін STARDOM, бастапқы датчиктер, далалық КИП және атқарушы құрылғылар басқару.
