Модулятор түрлері


Пән: Автоматтандыру, Техника
Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 7 бет
Таңдаулыға:

Мазмұны:

1. Модулятор түрлері. . …. 2

2. Радиоэлемент желілері үшін трансиверлі жабдық…4

3. Пайдаланған әдибиеттер . . .

1. Модулятор түрлері:

Техникалық-экономикалық көрсеткіштер эстафета (RRSP) және спутниктік (MTP) беріліс жүйелері және барр Терминалды жабдықтың құрылысы ерекшеліктері, трансивер аппараттар негізінен модуляция көп арналы РФ тасымалдаушы (топ) сигнал таңдалған түріне анықталады. Соңғы құрылуы мүмкін:

1) бір-қыры жолағы Амплитудалық модуляция арқылы арналар тобын және жиілігі бойынша мультиплексирлеу (FDM SP) беру жүйелерiн аналогтық аппараттық жолдарын қалыптастыру channelization жабдықтар мен жабдықтарды пайдалана отырып;

2) импульс позиция модуляцияны пайдаланып уақыты бойынша мультиплексирлеу (TDM SP) бар channelization жабдықтар аналогтық тарату жүйелері пайдалану;

3) Pulse Code Modulation, дельта модуляцияны, және оның вариация пайдаланып сандық тарату жүйелері (DSP) ағындары қалыптастыру channelization жабдықтар мен жабдықтар моделін пайдалана отырып.

ұңғылы үшін теледидар Терминалды жабдықтың алынған телевизиялық сигнал беру жүйелерін композициялық сигнал немесе спутниктік жер станцияларына релейлік және содан кейін РФ тасымалдаушы модуляция.

Магниткалық терминал жабдықтауында жоғары жиіліктегі тасушы немесе жоғары жиілікті радио сигналды қалыптастыру жүзеге асырылады.

Негізгі RRSP модуляция түрлері көрсеткіштері және ПӘ (радио - FPR) жылу шу қарсы иммунитет, атқаратын жолағының ені тиімділігі, құрылыс техникасын және тиісті модуляторов Трактаттар магистральдық трансивер күрделілігіне -linear берілетін сигналдар ideality сипаттамаларын әсеріне ұшырау болып табылады және демодуляторлар (модемдер) .

Аналогтық CPR-дегі жиіліктің модуляциясы. CRK және теледидарға ұқсас аналогтық JV көбінесе жиілік модуляциясын (FM) пайдаланады.

https://studfiles.net/html/2706/270/html_lSvDNyYykM.p8Zq/img-hfgaID.jpg

1-сурет

Қазіргі заманғы сандық микротолқынды және спутниктік беру жүйелерінде амплитудасы, фазаны жиілігін және аралас Амплитудалық және фазалық манипуляциялар қолданылады.

Амплитудалық манипуляция AM. заманауи сандық радио байланыс айла-шарғы жасау бұл түрі өте сирек кездеседі, дегенмен, ол әлі күнге дейін кейбір негізгі ұғымдарды енгізу үшін ыңғайлы базасы ретінде қызмет етеді. Қазіргі уақытта тек екілік AM пайдаланылады.

сандық радио жүйелерінде (Модулирующая) сигналын манипуляциялау кездейсоқ «1» (ағымдағы орналастыру) дәйектілігі және «0» (, - тогы ток сымын кідірту) болып табылады. AM сигналымен радио сигналы төмендегідей оңайлатылған түрде ұсынылуы мүмкін:

Жиілік диапазонының тиімділігі AM және Rave SAM = V / PAM максималды бойлық импульстік импульсімен сипатталады.

Фазалық жылжу пернесі - FM. FP жоғары тығыздықтағы радиоиммунды параметр арқылы басқарылса, ол фазада пайда болмайды. Қазіргі заманғы RPG-де екі және төрт және сегіз өлшемді FM қолданылады. FM радио сигналдарының демодуляциялық фазалары айналмалы тербелістің қабылдау соңында фазалық ауысу фазасымен салыстырылады. Анықталмаған фазалардың тізімінде қалпына келтіруге болатын радио жиілігі бар, яғни екі жақты бөлгіштер «теріс» болып табылады. Белгісіздік фазаларын басып шығару фазалары радио импульстері арқылы берілетін түрлі кодтау фазаларына қолданылады. Фазалық кодтаудың фазалық ауысуы фазалық-фазаға немесе ауыспалы фазалық ауысымдық кілттерге (OMM) қатысты. Сандық микротолқынды жүйедегі деректер фазалық радио таратқышқа және екі көрші радио-импульстің фазалық фазасына (фазалық транзистор) кодталады.

Сандық және аналогтық АЖЖ-нің жиілік диапазонын пайдаланудың тиімділігін салыстырмалы түрде салыстыруға болады. сандық жүйелерінде бастапқы сандық арнаның мөлшерлемемен PCM пайдалану 64 кбит / с болса, онда А. М. және RPM-2 (дуплексті) 40 МГц жолағы бар барынша баррелі контейнер 625 арна үні жүйелері (В. Ф. арналар), бір RPM-4 (болып табылады төрт деңгейлі) және FMCM - 1250 KTZ, OPM-8 - 1875 KTZ, және, ақырында, AFM-16, 2500 KThC. Аналогтық FM жүйелері ең көп сыйымдылығы 3600 КТХС. Осылайша, алдыңғы қатарлы цифрлық КПР жиіліктер белдеуін пайдалану тиімділігі Аналогтық FM-жүйелердің тиімділігін ескереді. Сканерден төменге дейін орташа жылдамдықтағы ISP-ларда цифрлық жүйелердегі өткізу қабілеттілігінің тиімділігі аналогтық FM-жүйелерге қарағанда төмен емес.

Ең қарапайым іске асыру арасында сигналдарды демодуляции үшін жиілік дискриминатор көмегімен түрлі айла-шарғы жасау екілік А. М. және FM түрлері, және үш деңгейін және төрт деңгейлі FM талқылады. OPM-2 және OPM-4 сигналдарды дифференциалды-когерентті анықтау кезінде салыстырмалы түрде қарапайым, негізгі қиындықтар қабылдау соңында тірек тербелісін қалпына келтіру қажеттілігіне байланысты. ең қиындықтар RPM-8 және соңғы жағдайда, онда сызықтық жолында барлық амплитудасы тән жоғары Сызықтық қамтамасыз ету қажеттілігіне байланысты қосымша мәселелерді туындауы, онда АФМ 16 туындайды.

Шағын және орта қуаттылығы РСП жылы - екілік некогерентной AM және FM төмен қуаты, сондай-ақ тасымалданатын RRSP, екілік айналым үшін жүрек-өкпе реанимациясын пайдаланылады. Әртүрлі өткізу қабілеті бар CPR-де кең қолданыс OPM-4-ні тапты. OPM-4-пен қатар, AFM-16 цифрлық жоғары өткізгіш PSD үшін манипуляцияның негізгі түрі болады. Аналогтық АЖ-да цифрлық сигналдарды беру үшін демодуляция үшін аналогты жиілікті детекторды пайдаланған кезде M = 3, 4 және 8 деңгейлерінің екілік және көп деңгейлі FM пайдаланылады.

2. Радиоэлемент желілері үшін трансиверлі жабдық

(RRL) - әрбір радиоэлемент станциясының негізгі жабдықтары. Қазіргі радиорелейлік хабар тарату жүйесін (RRS) қабылдағыштар әдетте суперheterodyne схемасы бойынша салынған. Көп арналы RRS бергіштер әдетте жиіліктік түрлендірумен жасалады, яғни. кіріс сигналын аралық жиілік кезеңінен микротолқынды сигналға түрлендіруді қамтамасыз етеді, содан кейін номиналды қуатқа күшейтіледі.

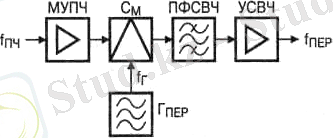

RRLP терминал станцияларында алдын ала белгіленген қуаты, және ақпараттық сигналдарды тиісті тербеліс жиілігі номиналды жиілігі модуляциялы жоғары жиілікті тербеліс қалыптасады. Бірнеше радиоарналардың көпфункционалды RRS сигналдарының терминалдық станцияларында қалыптасады. терминал станциясының беру тұратын және бөліктерін қабылдау, магистральдық терминалдық жабдықтар (телефон, теледидар немесе сандық) бар. магистральдық сигнал тиісті таратушы жағы Терминалды жабдықтың кірісіне қолданбалы қосалқы сигналдарды үйлеседі, содан кейін ол аралық жиілігін айырбастау болып табылады модулятор беріледі. Сонда аралық жиілік сигналы жоғары жиілікті тербелу пайда болатын радиоарнаның таратқышына беріледі. Радиоаппарат таратқыштың блок-схемасы күріш. 1, онда келесі белгілер қабылданады: fpt - аралық жиілік (әдетте 70 МГц тең) ; КӨҢІЛ - күшті аралық жиілік күшейткіші; Sm - микшер (микротолқынды сигналда аралық жиілік түрлендіргіші) ; Gper -geterodin таратқыш (радиожиілік диапазонында аралық жиіліктегі сигналды түрлендіру үшін қажет генераторы микротолқынды тасымалдаушы) ; PFELD - өте жоғары жиілікті жолақты сүзгі (радио сигнал) ; UHVCH - микротолқынды сигнал күшейткіші

(радио сигнал) . модуляцияланған кіріс сигналы аралық жиілік сигнал күшейту кейін жоғары тұрақты осциллятор тербеліс F бар миксер аралас болып табылады. PFACF жиілік жиілігін береді, ол UHFR арқылы қажетті таратушы қуатына күшейтеді. Төмен қуатты радиотехникалық жүйелерде (кемінде 1 Вт) UHFW орнатылмауы мүмкін.

https://studfiles.net/html/2706/270/html_lSvDNyYykM.p8Zq/img-KFYqKV.png

2-сурет

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
