Үйлесімді теледидар жүйелерін құру принциптері



1.Сурет беру ерекшеліктері ... ..2
2.Үйлесімді теледидар жүйелерін құру принциптері ... ..3
3.Секциялық құрылыс принциптері ... ..5
4.Пайдаланған әдибиеттер тізімі
Теледидардағы суреттерді электрмен беру жүзеге асырылады, i. оптикалық кескін байланыс арнасы арқылы жіберілетін электр сигналына айналады, содан кейін қабылдаушы жерде электрлік сигнал оптикалық кескінге айналады. Ideal жағдайда теледидардың кескіні түпнұсқаға сәйкес болуы керек. Дегенмен, телевизиялық жүйе ақпараттың шексіз көп мөлшерін беруге қабілетті болуы керек, бұл жүйенің өзіндік асқынуына алып келеді. Ақпараттың көлемін шектеу үшін теледидар суретін көбейтудің нақты дәрежесін орнату қажет, яғни, теледидардың нақты мақсаттарымен шектелген. Телерадиохабар тарату үшін, сурет бейненің бақылаушысымен қабылданған кезде, көздің дәлдік дәрежесі көздің физиологиялық сипаттамасымен шектеледі: көздің ажыратымдылығы, оның контрасттық сезімталдығы және көрнекі қабылдаудың инерциясы.
Рұқсат (көрнекі сезім) байқаушы бұл нүктелерді бөлек көретін екі іргелес жарық нүктелері арасындағы ең кіші бұрыштық қашықтық болып табылады. «Стандартты» көз үшін шешуші күші  = 1
1. В.Ф.Самойлов, Б.П.Хромой Телевидение, «Связь», М.1975.
2. В.Ф.Самойлов, Б.П.Хромой Основы цветного телевидения, «Радио и связь», М., 1982.
3. К.Т.Колин, Ю.В.Аксентов, Е.Ю.Колпенская Телевидение, «Радио и связь», М., 1987.
4. С.А.Седов Индивидуальные видеосредства, Справочное пособие, «Наукова думка», Киев, 1990.
5. В.А.Виноградов Устройство и ремонт современных цветных телевизоров, «КОРОНА принт», СПб, 1999.
6. В.И.Лузин, Н.П.Никитин, А.А.Шестаков, Ю.Г.Стефанович, В.Г.Исаков Основы телевизионной техники, «СОЛОН-Пресс», М., 2003.
7. Р.Е.Быков, В.М.Сигалов, Г.А.Эйссенгардт Телевидение, «Высшая школа», М., 1988.
8. В.И.Нефёдов Основы радиоэлектроники и связи, «Высшая школа», М., 2002.

Пән: Автоматтандыру, Техника
Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 7 бет
Таңдаулыға:
Мазмұны

1.Сурет беру ерекшеліктері ... ... ... ... ... .. ... ... ... ... .2
2.Үйлесімді теледидар жүйелерін құру принциптері ... ..3
3.Секциялық құрылыс принциптері ... ... ... ... ... ... ...5
4.Пайдаланған әдибиеттер тізімі ... ... ... ... ... ... ... . ... ... 7

1.Сурет беру ерекшеліктері.
Телевизиялық жүйе - жылжымалы бейнелерді қашықтыққа жіберу үшін пайдаланылатын оптикалық, электрондық және радио жабдықтардың жинағы.
Теледидардағы суреттерді электрмен беру жүзеге асырылады, i. оптикалық кескін байланыс арнасы арқылы жіберілетін электр сигналына айналады, содан кейін қабылдаушы жерде электрлік сигнал оптикалық кескінге айналады. Ideal жағдайда теледидардың кескіні түпнұсқаға сәйкес болуы керек. Дегенмен, телевизиялық жүйе ақпараттың шексіз көп мөлшерін беруге қабілетті болуы керек, бұл жүйенің өзіндік асқынуына алып келеді. Ақпараттың көлемін шектеу үшін теледидар суретін көбейтудің нақты дәрежесін орнату қажет, яғни, теледидардың нақты мақсаттарымен шектелген. Телерадиохабар тарату үшін, сурет бейненің бақылаушысымен қабылданған кезде, көздің дәлдік дәрежесі көздің физиологиялық сипаттамасымен шектеледі: көздің ажыратымдылығы, оның контрасттық сезімталдығы және көрнекі қабылдаудың инерциясы.
Рұқсат (көрнекі сезім) байқаушы бұл нүктелерді бөлек көретін екі іргелес жарық нүктелері арасындағы ең кіші бұрыштық қашықтық болып табылады. Стандартты көз үшін шешуші күші = 1
Адамның көзқарасы - инерциалды. Бұл, жарық ағыны тоқтаған кезде, көздің қарқынды азаятын көзі көруге жалғастыруда. Көрінудің инерциялық қасиеттеріне байланысты жарық импульстарының мерзімді дәйектілігі үздіксіз сәулелену ретінде қабылдануы мүмкін. Көздің импульстік қозғаушылығын қайталаудың ең төменгі жиілігі адамның жарық импульстік сипатын байқап, оны үздіксіз қабылдайтынын білдіретін сыни жиіліктің жиілігі (FCR) деп аталады. Теледидар экрандарының жарықтығы үшін fKR = 48 Гц.
Теледидардың негізгі принциптері.
Теледидардың қақ ортасында екі принцип бар:
ТВ сенсорлық экранындағы тегіс бейнені элементтерге бөлу (суреттің кеңістіктік іріктеуі);
Арнадағы арна элементтерінің әрқайсысының жарықтылығын және түсі уақытты беру кезектілігі (сурет сканерлеу)
1. Кескіннің кеңістіктік үлгілеуі.
Теледидар жүйесімен жіберілетін нысанның кез-келген бөлшектері координаттармен анықталған жазықтықта орналасуымен сипатталады
x, y, жарықтық және түс.
Телевизиялық жүйенің түрлендіргіштеріндегі оптикалық кескін бейнелердің ыдырау элементтерінің жиынтығы ретінде ұсынылуы мүмкін (қарапайым аумақтар), жарықтығы мен түсі осы элементтердің шекарасында тұрақты деп санауға болады. Әрбір осындай қарапайым саты - осы телевизиялық жүйе ойнататын шағын бөлшектер. Сурет элементтерінің өлшемдері төмендегі ескертпелерден таңдалады. Элементтердің өлшемдері кішірек (және, демек, суреттегі осы элементтерден көп), дискретті кескін бақылау объектісіне неғұрлым жақынырақ. Дегенмен, ыдырау элементтерінің санын арттыру Nmax белгілі бір мәнінен аспауы керек. Бұл ауқымнан тыс, адам қабылдаған кескіннің сапасы көрнекі жүйенің шектеулі шешілуіне байланысты жақсартылмайды және теледидар жүйесінің күрделілігі айтарлықтай артады. Nmax мәнін бағалау келесі негіздерден жасалуы мүмкін.
2.Үйлесімді теледидар жүйелерін құру принциптері
Көптеген қара және ақ теледидар қабылдағыштары бүкіл әлемде, миллиондаған саналады. Бұл теледидарлар әлі жұмыс істеп тұр. Сондықтан түсті теледидардың пайда болуы мен дамуы кезінде екі телехабар тарату жүйесінің үйлесімділігі туралы сұрақ пайда болды: қара-ақ және түс. Қара және ақ теледидардың қабылданған стандарттарына сәйкес келетін түсті теледидар жүйесін құрудың осындай принциптерін іздестіру қажет болды. Кез келген телевизиялық стандарттың ең маңызды көрсеткіші - бұл телеарнадағы жиілік диапазоны. бұл көрсеткіш түсті теледидар сигнал жиілігін сызып Егер ағымдағы стандартты ақ-қара теледидар сәйкес келмейді, содан кейін ақ-қара-ТВ (тіпті түсі жоқ) түсті теледидар беруді көруге мүмкін болмайды. Басқаша айтқанда, екі телевизиялық жүйенің үйлесімділігі мәселесі пайда болды, яғни, түсті және қара-ақ теледидар өмір сүру мәселесі және қара-ақ теледидардан түске дейін біртіндеп көшу мүмкіндігі.
Ақ-қара және түсті теледидар жүйелерінің үйлесімділігі түсті теледидар жүйелерінің сипатын қамтамасыз етеді:
Түсті теледидардың сигналдарын қабылдау және қара-ақ теледидар экранында кескінді жаңғырту;
Қара-ақ теледидар сигналдарын қабылдау және түсті теледидар экранында кескінді жаңғырту;
Түсті теледидар сигналдарын және қара-ақ теледидарды сол байланыс арнасында беру.

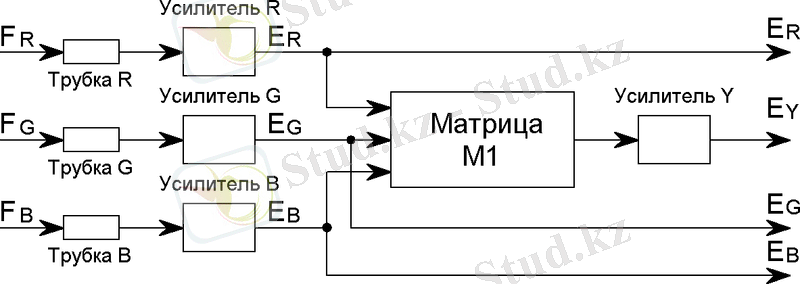

Жарықтылық сигналы
Ақ-қара теледидар суретті ала алмайды (әрине, қара және ақ), одан бір мезгілде жүйесі құрылды және себебі осы жүйенің бейне сигналының ақ-қара бейнесіне сәйкес келетін ешқандай компонент бар. тиісті теледидар баптау мүмкін, түсті суреттер бірі ретінде қара және ақ алуға: R, G немесе B. Алайда, осы суреттердің ешқайсысы ақ-қара алмастыра алмайды.
Ол түсті сигналдарды қарағанда басқа да құрама түсті теледидар сигнал (R, G, B) құрылымы, сигнал қара және ақ теледидар қамтуы тиіс екенін мынадай. Бұл сигнал әдетте жарықтық сигнал деп аталады Ақ-қара түстің кейбір бөліктері жарықтықта ғана ерекшеленеді. Жарықтылық сигналы бастапқы түстердің барлық үш сигналын қосу арқылы алынады. Алайда, өйткені түрлі түсті көз тең сезімталдықты, жарықтық сигнал тиесілі осы үш кернеу тең болуы тиіс. жарықтық сигнал алу үшін түсті сигналдар қосу, оған сәйкес үлесін таңдаған кезде Сонымен қатар, негізгі түстердің координаталарын қарастыру. Жүргізілген зерттеулер мен есептеулер көрсеткендей, жарық, R, ... жалғасы
