Радиорелелік байланыс желілері


Жоспар:
Кіріспе
1. Радиорелелік байланыс желілері.
2. Радиорелелік желілердің жіктелуі.
3. Микротолқынды желілердің желісін құрудың жалпы принциптері.
Кіріспе:
Радиоэлемент байланысы жердегі радио байланыс түрлерінің бірі болып табылады, бұл радио сигналдарын бірнеше рет қайта жіберу негізіндегі . Радио-релелік байланыс, әдетте, стационарлық объектілер арасында жүргізіледі.
Тарихи тұрғыдан станциялар арасындағы радиорелелік байланыс белсенді немесе пассивті бола алатын релелік станциялар тізбегі арқылы жүзеге асырылды.
Жердегі радиобайланыстың барлық басқа түрлерінен радиорелейлік байланысының айырықша ерекшелігі - тар бағытты антенналарды, сондай-ақ дезометр, сантиметр немесе миллиметрлік радио толқындарын пайдалану.
Радиорелелік байланыс желілерінің жіктелуі. РРЛ көзқарас сызығы: құрылыстың принциптері, арналарды бөлу әдісі. Тропосфералық RRL.
Радиорелелік байланыс желілері.
КСРО-да радиорелейлік өнеркәсіптің дамуы 1950-ші жылдардың ортасында басталды. Мұның себебі кәбіл желілерімен салыстырғанда, әсіресе дамымаған инфрақұрылымы бар және кеңістіктегі күрделі геологиялық құрылымы бар үлкен кеңістіктер жағдайында радионавигациялық байланыс арзанырақ болды.
Радиорелелік желілер (РРЖ) берілетін сигналдарды бірнеше қатарынан эстафета (қабылдау, айырбастауды, күшейту және беруді) орындау (терминалдар, аралық, түйінді) тізбек қабылдау-станциялары болып табылады.
Радиорелелік желілердің жіктелуі.
Пайдаланылатын радиотолқындардың түріне қарай, RRL екі топқа бөлінеді: көру жолдары және тропосфера.
RRL сызығы әр түрлі сипаттамалар мен сипаттамаларға сәйкес жіктелуі мүмкін. Олардың ең маңыздысы үшін RRL классификациясын қарастырыңыз.
1. Кездесуде келесілер бөлінеді: қалааралық, қалааралық, жергілікті RRL.
Жергілікті байланыс желілері 0, 39 ГГц-ден 40, 5 ГГц-ке дейін
1. 85 ГГц-ден 15, 35 ГГц-ке дейінгі аймақаралық желілер
3, 4 ГГц-ден 11, 7 ГГц дейін магистральдық желілер
2. Жұмыс (тасымалдау) жиіліктерінің диапазонында РРД дезиметр мен сантиметрлік жолақтарға бөлінеді. Осы жолақтарда Радио Регламентіне сәйкес радиожиілік спектрін ұйымдастыру үшін 2, 4, 6, 8, 11 және 13 ГГц аймағында орналасқан жиілік диапазондары бөлінген. Қазіргі уақытта 18 ГГц жиілікте және одан жоғары тәртіпте радиорелейлік байланыс жасаудың шарттары зерттелуде. Жоғары жиіліктерге көшу трансмиссиялық жүйелердің өткізу қабілетін арттырады. Алайда мұндай жоғары жиілікті пайдалану атмосфералық жауын-шашын кезінде радио толқындарының күшті күйзелуіне байланысты қиын.
3. Арнаның тығыздалу әдісі және тасымалдағыш модуляциясының нысаны бойынша бөлінуі мүмкін:
а) арналардың (FDM) және FM гармоникалық тасымалдаушысының радиожиілікті бөлетін мультиплекстеуі (жиілікті бөлу мультиплексі) ;
b) арналарды уақытша бөлу (бөлісу) (SRC) және импульстің аналогтық модуляциясы бар DRL, содан кейін тасымалдаушыны модуляциялайды;
c) хабар санау деңгейлері бойынша кодталады және кодталған сандық RRL.
4. Қазіргі уақытта қабылданған классификация бойынша, RRL ірі, орта және шағын қуат жүйелеріне бөлінеді.
100 Мбит / с өткізу қабілетін сәйкес, әдетте, бір немесе бірнеше магистральдық 600 дауыс арналарын (PM) ұйымдастыруға мүмкіндік аталатын үлкен сыйымдылығы радиорелелік жүйеге. Егер RRL 60-600 немесе PM 60 каналдарын ұйымдастыруға мүмкіндік берсе, онда бұл жүйелер орташа және шағын байланыс желілеріне жатады. Мұндай RRL-лардың өткізу жолағы 10-100 және 10 Мбит / с-тан аз.
жабдықтар орташа қуаты үшін - «КӨРСЕТКІШІ-4», «КӨРСЕТКІШІ-6» үлкен әлеуетін, сондай-ақ «мөлшерлемесіне 2», «мөлшерлемесіне 8» РРЖ жатады. «Радуга-4», «Радуга-6» жабдықтары жоғары қуаттылыққа ие. Осы жүйелердің таратқыш күшейткіштің транзисторы төмен шу күшейткіштер, интегралды схемалар, диэлектрлік толтыру және микрополосковыми желілері шағын волноводы, модульдік бірлік қатты мемлекеттік микротолқынды құрылғыларды пайдаланыңыз.
Қазіргі РРЛ шағын және орта қуатына «Пича-2», «Радан», «Радан-МГ» отандық цифрлы жабдық, сондай-ақ «Ракита-8» аналогты жабдықтары жатады.
Қазіргі заманғы телекоммуникациялық жүйелерде RRL үлкен ақпараттық ағындарды беру үшін бірнеше мың километрлік стационарлық, магистральдық байланыс желілерін құру үшін қолданылады. Мұндай жағдайда үлкен сыйымдылық жүйесі қолданылады. Магистральді RRL-лар, әдетте, көп қабатты.
Орташа қуаттылықты стационарлық РРР аймақтық байланыстарды ұйымдастыру үшін пайдаланылады. Бұл ұзындығы 500-1500 км болатын сызықтар. Көптеген жағдайларда ұқсас RRL теледидар сигналдарын беру және сигналдарды тарату үшін арналған. Көбінесе бұл жолдар көпбұрышты және негізгі РРЛ-дан бөлінеді.
Микротолқынды желілердің желісін құрудың жалпы принциптері
RRL желісі - телефон сигналдарын, дыбыстық және теледидар хабарларын тарату бағдарламаларын, цифрлық деректерді және басқа да алыс қашықтықтағы хабарларды берудің жердегі негізгі құралдарының бірі. сондықтан айтарлықтай оларды беруге мегагерц бірнеше ондаған өткізу жолағын көпарналы жиілік телефония сигналдар және теледидар сомалар, тек жалпы спектрі ені 30 ГГц болып, дм және сантиметр толқындар ауытқиды пайдалануға болады.
Сонымен қатар атмосфералық және өндірістік шу осы диапазондарда мүлдем жоқ. Көршілес станциялар арасындағы ара қашықтық (ұзындығы R) антенналардың аумағына және биіктігіне байланысты. Әдетте көру қашықтығы RQ-қа жақын немесе тең болу үшін таңдалады. тиісінше тоқтата тұру биіктігі, таратушы және (метр) антенналар қабылдау - h1 және h2 атмосфералық сыну, Жер сфералық беті үшін. Нақты жағдайларда, кішігірім жерлерде, R0 ≈ 40-70 км антеннаның биіктігі 60 . . . 100 м.
Кешенді қабылдау

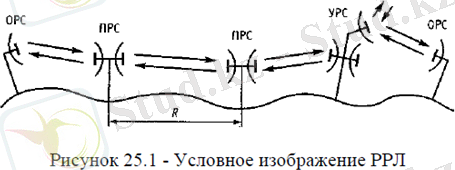

1-cурет
ОРС - оконечные станции
ПРС - промежуточные
УРС - узловые
Терминал станциялары байланыс желісінің соңғы нүктелерінде орнатылады және сигналды беру бағытында модуляторлар мен таратқыштар және қабылдау бағытындағы демодуляторлар бар қабылдағыштар бар.
Аралық станциялар көру жолының қашықтықта орналасқан және сигналдарды қабылдау, оларды күшейтетін және байланыс желісі арқылы әрі қарай беру үшін арналған. Аралық станцияларда сигналдарды қабылдау және беру паразиттік байланыстарды болдырмау үшін түрлі жиілікте жүргізілуі тиіс.
Түйін станциялары аралық станциялардың функцияларын және ақпаратты енгізу және шығару функцияларын орындайды. Сондықтан олар ірі елді мекендерде немесе байланыс желілерінің қиылысу нүктелерінде (филиалдарында) орнатылады.
Тропосфералық радио релелік жүйелер
тропосфералық толқыны радиорелейлік байланыс
Тропосфера құрылды. RRL 120-ден астам канал сыйымдылығы бар PM 300-ден 400 км көршілес станциялардың арасындағы қашықтықта. Тропосп үшін. RRL 1. 0 диапазонында жиілік диапазондарын бөлді; 2. 0 және 4. 5 ГГц.
Сигналды тарату бөлігінде, әлсіреу 210 . . . 250 дБ дейін жетеді. таратқыштың қуаты 3 . . . 10 кВт, кейбір жағдайларда 100 кВт дейін жетеді.
Ұзақ тропоспен. Сигналды тарату жылдам, баяу және өте баяу өзгерістерге ұшырайды (ауытқулар) .
