Призмалық білікті твэлы бар реакторлар

ВТГР-дың ерекшеліктеріне ең жақсы сай келетін твэл формасын іздеу бойынша зерттеуле жүргізілді және жүргізіліп жатыр. Твэлдарды әрдайым қозғалмайтын кз-келген формаға ие болатын елементтер жүйесі түрінде үлестіру, реактор радиусы бойынша энергия шығарылудың үлестірілуін түзетуге мүмкіндік береді, мысалы, центрден бастап активті зонасының шеткі аймағына дейін үлкейе бастайты, жанармайы әртүрлі байытылған зоналарды реакторда жасай бастау. Тиісті зоналарда бірдей жылыту алу үшін реактор радиусы бойынша шығынның гидравликалық профилированиясын енгізуге болады. Шар тәріздес твэлдарды қолданған кезде, энергия шығысын түзету және шығынды профилированиялау іс-жүзінде мүмкін емес.

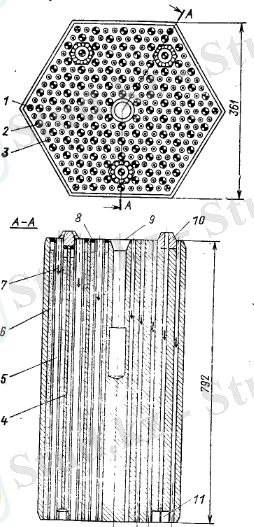

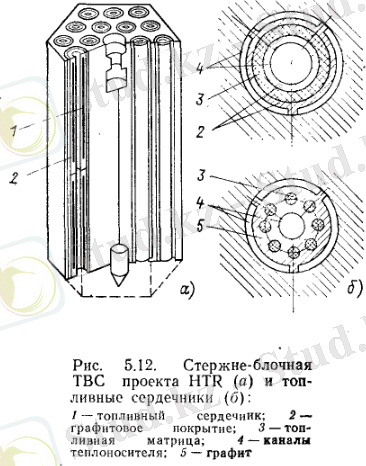

Көптеген болашағы бар жұмыстарда АҚШ, Жапония, Франция, Ұлыбритания әзірге назарын призмалық, құбырлы және оданда басқа твэлдерге аударып тұр. ФРГ-ның өзінде де болашағы бар шар тәріздес твэлы бар ВТРГ-ларды дайындау барысында призмалық ТВС-тардың маңызды зерттеулері жүргізіліп жатыр. Бірінші тәжірбиелік ВТГР «Драгон» және «Пич-Боттом» үшін білікті твэлдар жасалды Бұндай твэлдарды үлкен энергетикалық ВТГР-ларда қолдануға болмайды, себебі олардың беріктігі жеткіліксіз. Сондықтан алтықырлы призма түрінде, көлемі 350-600 мм кілт үшін және биікігі 1 м-ға дейін жететін берікті конструкция жазалды. Оларды үш түрге бөлуге болады. HTGR (АҚШ) реакторында жанармай біліктері әртүрлі графитті матрицадағы каналдарда біркелкі орналасқан және жылутасымалдағышпен шайылмайды (1-сурет) . HTR (Ұлыбритания) реактор проектісінде ТВС-тің білікті-блок конструкциясын (2-сурет) қолдануға ұсынылады. Мұнда жанармай әртүрлі конфигурациялы білік түріндегі графитті блоктардың 16-18 саңылауларында орналасқан. Жылутасымалдағыш құбырлы жанармайлы білікті ішкі және сыртқы беті бойынша тікелей суытады.

ФРГ-да ТВС-тің гексогональды монолитті блоктардың түрі құрастырылды, мұнда жанармай зоналары графитті матрицаға тығыздалады. Олар жанармайдан жылу бұруды HGTR реакторының ТВС-ына қарағанда жақсырақ қамтамасыз ететінін зерттеулер көрсетті. Бірақта ВТГР-ға арналған қандай-да бір ТВС типінің артықшылықтары туралы бір ғана көрсеткіштер арқылы салыстыру айту дұрыс емес.

$C:\Users\pc\Pictures\Screenshots\Снимок экрана (29).png$

1-сурет.

$C:\Users\pc\Pictures\Screenshots\Снимок экрана (31).png$

2-сурет

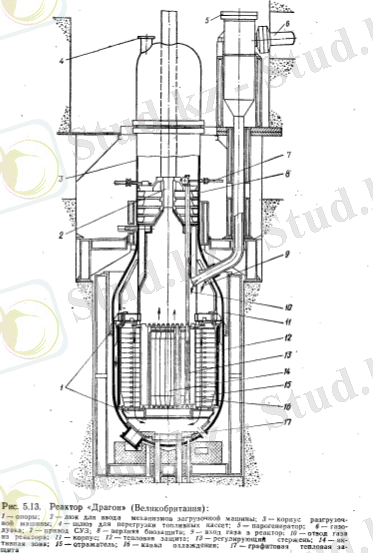

1966 жылы толық қуатына шығарылған ВТГР «Дагон» (Ұлыбритания) (3-сурет) 10 жыл бойы табысты жұмыс істеді және 1975 жылы берілген экспериментальды пргорамманың істелуімен эксплуатациядан шығарылды. Реактордың 20 МВт жылулық қуаты арнайы ауа арқылы суытылатын жылалмастырғышта аралық сулы контур арқылы атмосфераға түсірілген болатын.

$C:\Users\pc\Pictures\Screenshots\Снимок экрана (34).png$

3-сурет.

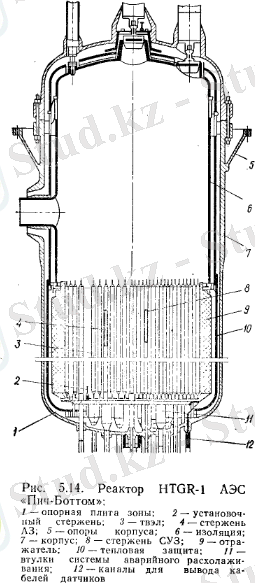

«Пич-Боттом» (АҚШ) (4-сурет) АЭС-ында энергетикалық міндеті бар бірінші ВТГР орнатылған болатын. Станцияның толық қуаты 40 МВт (эл. ) 1967 жылы жеткізілген болатын. Қондырғылар құрамына бугенераторлар, гелий тазалау жүйесі, турбогенератор және т. б. - элементтер кіреді.

$C:\Users\pc\Pictures\Screenshots\Снимок экрана (37).png$
