ҚАРАҒАНДЫ МЕМЛЕКЕТТІК МЕДИЦИНА УНИВЕРСИТЕТІ
ОСӨЖ
Орындаған:_________________________ ________
Мамандығы:_________________________ ________
Тобы:______________________________ _______
Қабылдаған:________________________ __________
Жоспар:
I. Жарық микроскоптың қандай артықшылықтарын атап өтер едің? Құрылымы мен
оптикалық жүйесі.
II.Жарық микроскоптың қандай кемшіліктерін атап өтер едің?
III.Микроскопиялық әдістің қайсысы ең кең тараған? Өз жауабыңды түсіндір.
IV.Микроскопиялық әдістің қайсысы мөлдір нысанды боямай көрініске келтіруге
пайдалануы мүмкін? Өз жауабыңды түсіндір
V. Микроскопиялық әдістің қайсысы жасушадағы генетикалық материалды
көрініске келтіруге пайдалануы мүмкін? Өз жауабыңды түсіндір.
1) Жарық микроскоптың артықшылығы 1) Түрлі-түсті және қозғалған көріністі
көруге. 2)Кішігірім микрокиносьемка жасай алуы. 3) Ұзақ уақыт бір көрініс
көруге
Оптикалық микроскопия негіздері Объектінің максималды дәл, тұрақты,
ұлғайтылған суретін алу үшін құрастырмалық-технологиялық жүйенің
тағайындалуы бойынша 3 түрге бөледі: жарықтандыру, оптикалық және
механикалық.
Жарықтандыру жүйесі объектіні максималды жарықтандыруды қамтамасыз
ететін жарық ағынын құруға арналған. Бұл микроскоптың басқа бөліктері өз
функцияларын нақты орындау үшін қажет. Жарық жүйесі лампадан және электрлік
қоректендіру блогынан тұрады, сонымен қатар, оптика-механикалық жүйе
элементтері қатысады (коллектор, конденсор, жазықтықты және апертуралық
реттелетін диафрагмалар). Оптикалық жүйе объектінің шынайы бейнесін
көрсетуге арналған және линзалар жүйесінен тұрады олардың әрқайсысы
оптикалық жүйенің жеке міндеттерін (кезекті) шешуге арналған:
объектив, окуляр және осы жүйелердің қосымша оптика –механикалық
элементтері. Объектив берілген объективке сәйкес арттырумен, контрастпен
және түс берілісімен окулярлы линза нысанының жазықтығында нысан
бөлімшесінің аралық бейнесін қалыптастырады. Окуляр көз торында нысанның
үлкейтілген аралық бейнесін қалыптастыру үшін қызмет етеді. Қосымша оптико-
механикалық жүйелер қызмет етеді: жарық сәулелерінің бағытын қалыптастыру
үшін; фото пленкада, телевизиялық немесе компьютерлік мониторда нысанның
нақты бейнесін алу үшін.
Механикалық жүйе барлық микроскоп негізделетін негізден тұрады, негізге
қорек блогымен немесе блоксыз жарықтандыру бейнесінің жеке блоктары құрылу
мүмкін.
Микроскоптың механикалық жүйесіне жатады:
- заттық үстел, нақты күйде үлгінің (нысанның) бекітілуі немесе
белгіленуі үшін тағайындалған (үстелдер жылжымайтын, координаталық,
айналмалары (орталықтанатын және орталықтанбайтын) болады;
- ауыспалы заттық үстелдерді бекіту түйіндері, конденсатордың фокустық
және центрлік бекіту түйіндері, ауыспалы саптамаларды бекіту түйіндері
(визуалды, фото-, теле-,және т.б.).
- микроскоп реттеулерінің өрескел және дәл механизмдері – үстелдің
немесе объективтің фокустың орын ауыстыру механизмдері;
- окуляр, объективтер ауыстыру үшін тағайындалған түйіндер (бірнеше
объективтерді бекітуге арналған револьверлі құрылғы немесе объектив
түзетуге арналған бұрандалы құрылғы, арнайы бағыттауыштар көмегімен
объективтер бекітуге арналған салазкалар, құрамдастырылған (әр объектив
үшін бұрандалы бекітпе және объективті жұмыс күйіне бекітуге арналған
салазкалар).
Микроскоптағы бейнені қалыптастыру кезінде өтетін негізгі үрдістерді
сипаттау үшін оптикалық микроскоптың классикалық сипаттамасын қолдану
ыңғайлы (4.1 - сурет).
Нысанды жарықтандыру үшін нақты жарық ағыны қалыптасу керек-
параллель немесе түсуші шоғыр. Бұл міндет жарық көзінің қажетті жарық
шоғырын кесетін апертуралы диафрагма көмегімен және конденсорлы линза
немесе конденсор деп аталатын арнайы линзамен шешіледі. Жарық ағынын
шектейтін конденсордың апертуралы диафрагмасы деп аталады.
Осылайша пайда болған жарық шоғыры кейін нысанның жарықтанатын өрісін
шектейтін тағы бір диафрагмада өтеді. Сондықтан бұл диафрагма өрістік деп
аталады. Аталатын нысан жарықты шашыратады, кейін объективті линзаға
түседі (жалпы жағдайда объективті деп аталатын линзалар жүйесі),
жазықтықта нысанның алғашқы үлкейтілге бейнесі қалыптасатын. Бұл бейне
окулярлы линза көмегімен байқалып, немесе проекциялық линза экранында
жобалануы мүмкін. Нысан бейнесінің бөлшектері объективті линза
параметрлерімен анықталады, себебі окулярлы линза нысанның аралық
бейнесін ғана өзгертеді.

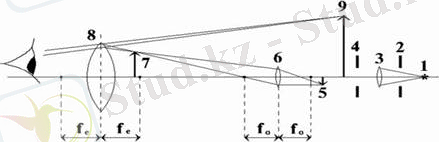

4.1 - сурет - Оптикалық микроскоптың оптикалық сызбасы: 1 - жарық
көзі, 2 - конденсордың апертуралы диафрагмасы, 3 - конденсорлы линза, 4 -
өрістік диафрагма, 5 -нысан, 6 - объективті линза, 7 - алғашқы үлгейтілген
шынайы бейне, 8 - окулярлы шынайы линза, 9 - екінші үлкейтілген
көмескіленген бейне
Микроскоптың құрылысымен танысу. Микроскоптың құрылысы:
• оптикалық, механикалық, жарық қабылдайтын бөліктерден тұрады.
Оптикалық бөліміне окуляр және объектив жатады. Бұлар микроскоптың ең
басты бөлімі болып табылады және күрделі линзалар жүйелерінен құралған.
Окуляр дегеніміз зерттеушінің көзіне бағытталған үлкейтіп көрсететін
бірнеше линза. Окуляр 5,7,10,15 есе үлкейтіп көрсетеді. Объектив
дегеніміз объектіге немесе зерттейтін затқа бағытталған линзалар жүйесі.
Объектив 8,20,40,90 есе үлкейтіп көрсетеді. Микроскоптың жалпы неше есе
үлкейтіп көрсеткен көрсеткіштерін өзара көбейту қажет.
• Микроскоптың механикалық бөлімі оптикалық және жарық бөлімдерін
байланыстырып тұрады. Механикалық бөлімдеріне штатив, тубус,
макровинт, препарат қоятын орындық, револьвер, конденсор винті жатады.
• Микроскоптың жарық қабылдайтын бөлімдеріне айна мен конденсор жатады.
Айна микроскоп штативінің төменгі тұсындла орналасқан. Ол жарық
сәулелерін зерттейтін объектіге бағыттайды. Айна бір жағы ойыс, екінші
жағы тегіс болады. Конденсор айнадан түсетін жарықты шоғырландырып,
зерттейтін затқа түсіреді.

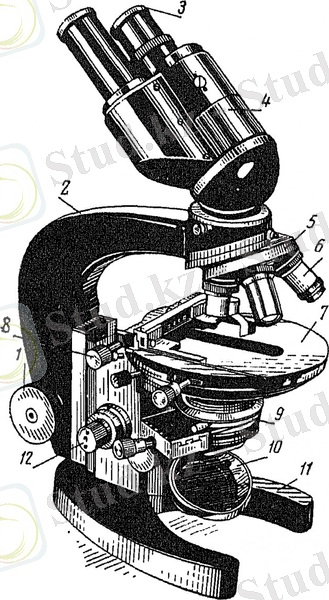

МБР - микроскобының құрылысы
1 – дөрекі фокустайтын бұранда; 2 - ұстайтын мойны; 3 - окуляр; 4 -
бинокулярлы тубус; 5 - револьвер; 6 – объектив; 7 - заттық үстел; 8 –
препаратты жылжытқыш; конденсор; 10 – айна; 11 – штатив негізі; 12 – нақты
фокустайтын бұранда.
2) Жарық микроскоптың қандай кемшіліктерін атап өтер едің?
1.Жарық микроскопы ұсақ микроорганизмдерді көруге көлемі 0.2.мкм аспайтын
болуы тиіс.
Ал электронды микроскоп оданда ұсақ микроорганизмдерді (вирусы)
бактериялардың ұсақ құрылымын көрсете алады ... жалғасы
