Бөлек тұтынушылардың электр жүктемесі, олай болса, энергия жүйесінде электрстанциялардың жұмыс режимін анықтайтын олардың қосынды жүктемесі үзіліссіз өзгереді. Бұл жәйтті жүктеме графигімен сипаттау қабылданған, яғни уақыт бойынша электрқондырғы қуатының (тогының) өзгеру диаграммасымен.
Тіркелетін параметрдің түрі бойынша электрқондырғының активтік Р, реактивтік Q, толық (елестейтін) S қуаттарының және тогының I графиктерін айырады. Әдетте, графиктер белгілі уақыт аралығындағы жүктеменің өзгеруін көрсетеді. Осы нышан бойынша оларды тәуліктікке (24 сағат), маусымдыққа, жылдыққа және т.б. бөледі.
Зерттеу орны немесе олар жататын энергия жүйесінің элементі бойынша графиктерді келесі топтарға бөлуге болады:
1) қосалқы станциялардың шиналарында анықталатын тұтынушылардың жүктеме графиктері;
2) жүктеменің тораптық графиктері – аудандық және түйінді қосалқы станциялардың шиналарында;
3) энергия жүйесінің нәтижелік жүктемесін сипаттайтын энергия жүйесі жүктемесінің графиктері;
4) электрстанциялар жүктемесінің графиктері.

1 Рожкова Л.Д., Карнеева Л.К., Чиркова Т.В. Электрооборудование станций и подстанций: Учебник для техникумов. - 4 изд. - М.: Академия, 2006.- 448 с.
2 Герасименко А.А. Передача и распределение электроэнергии: Учебное пособие. – Ростов-на Дону: Феникс, 2006.- 615 с.
3 Соколов С.Е., Кузембаева P.M., Хожин Г.Х. Электрические станции и подстанции: Учебное пособие. - Алматы: 2006.
4 Соколов С.Е., Сажин В.Н., Генбач Н.А. Электрические сети и системы. Учебное пособие. – АУЭС, 2010. – 73 с.
5 Евдокунин Г.А. Электрические системы и сети: Учебное пособие для студентов электроэнергетических спец. вузов. – СПб: Издательство Сизова М.П., 2001.- 685 с.
6 Сажин В.Н., Генбач Н.А. Электрические сети и системы. Конспект лекций для студентов специальности 050718 -Электроэнергетика.- АИЭС, 2007. – 44 с.
7 Электрические системы: Электрические сети./ Под.ред. В.А. Веникова.—М.: Высшая школа, 1997.- 427 с.
8 Электрические системы и сети в примерах и иллюстрациях: Учеб. пособие для электроэнерг. спец. Под.ред. В.А. Строева.– М.: Высш. шк., 1999.- 350 с.
9 Блок В.М. Электрические сети и системы.- М.: Высшая школа, 1986.- 430 с.

Пән: Электротехника
Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 22 бет
Таңдаулыға:

Мазмұны

Кіріспе
4
1 №1 есептеу - сызба жұмысы
4
1.1 Жұмыстың мақсаты және мәселелері
4
1.2 Алғашқы мәліметтер
4
1.3 Жұмысты орындауға арналған әдістемелік нұсқаулар
5
1.3.1 Жалпы мәліметтер
5
1.3.2 Тұтынушылар жүктемелерінің тәулік графиктері
7
1.3.3 Жүктеме ұзақтығының жылдық графигі
8
1.3.4 Жүктеме графиктерінен анықталатын техникалық - экономикалық көрсеткіштер
9
2 №2 есептік - графикалық жұмыс

2.1 Жалпы мәліметтер
10
2.2 Есептің шарты
12
2.3 Әдістемелік нұсқаулар
13
2.4 Бақылау сұрақтары
14
2.5 ЕГЖ орындау үлгісі
15
Әдебиет тізімі
20

Кіріспе

Мамандыққа кіріспе: электрэнергиясын өндіру, жеткізу және тарату пәні 5В071800 - Электр энергетикасы мамандығының студенттері оқитын базалық пәндердің бірі болып табылады.
Бұл курс екі бөлімнен тұрады: Электрэнергияны өндіру және Электрэнергияны жеткізу және тарату.
Әдістемелік нұсқаулар екі есептік - графикалық жұмыстардан тұрады: № 1 ЕГЖ Электрэнергияны өндіру бөлімі бойынша және № 2 ЕГЖ Электрэнергияны жеткізу және тарату пәннің екінші бөлімі бойынша.

1 № 1 есептеу - сызба жұмысы

1.1 Жұмыстың мақсаты және мәселелері

Есептік - графикалық жұмыстың мақсаты абсолюттік бірліктерде электр жүктемесінің тәуліктік және жылдық графиктерін тұрғызу есептерінде, олардың параметрлерін анықтауда және техникалық әдебиетпен жұмыс жасау машықтығын өрбітуде дербестікті дамыту.
Есептік - графикалық жұмыс жүктеме графиктерін тұрғызу және негізгі параметрлерді анықтау негізгі міндеттері болып есептелетін типтік есеп. Есептік - графикалық жұмыс төменде келтірілген нұсқалар бойынша орындалады.

1.2 Алғашқы мәліметтер

Жұмысты орындау үшін алғашқы мәліметтер нұсқаларға сәйкес қабылданады, мұнда беріледі:
- жүктеменің типтік графигі;
- тұтынушылардың максималды жүктемесі Рmax;
- жүктемелердің ұзақтығы, қыс - жаз.
Есептік - графикалық жұмысты орындау үшін алғашқы мәліметтер қатаң жеке берілген. Әр студент өз тапсырмасының нұсқасын үш нышан - фамилиясының бірінші әрпі, есепке алу кітапшасы шифрының соңғы және оның алдындағы сандары бойынша осы пәнді оқитын оқу жылынан тәуелді анықтайды. Алғашқы мәліметтер 1, а - е суреттері, 1.1 және 1.2 кестелері бойынша таңдалады.

1.1 кесте - Тұтынушылардың максималды жүктемесі Рmax, МВт
Оқу жылы
Есеп алу кітапшасының соңғы саны

0
1
2
3
4
5
6
7
8
9
20132014
10
20
30
40
50
60
70
80
90
100
20142015
30
40
50
60
70
80
90
100
10
20
20152016
100
90
80
70
60
50
40
30
20
10
1.2 кесте - Жүктемелер маусымының ұзақтығы, қыс - жаз және қарастырылатын кезеңнің ұзақтығы (күндер)
Оқу жылы
Маусым
Есеп алу кітапшасының соңғысының алдындағы саны

0
1
2
3
4
5
6
7
8
9
20132014
қыс
235
225
215
205
195
185
175
165
155
145

жаз
130
140
150
160
170
180
190
200
210
220

Т
221
229
250
258
275
292
298
321
333
344
20142015
қыс
215
205
195
185
165
200
155
145
235
210

жаз
150
160
170
180
200
165
210
220
130
155

Т
280
290
298
321
333
344
275
260
245
230
20152016
қыс
210
200
190
180
170
160
150
140
230
220

жаз
155
165
175
185
195
205
215
225
135
145

Т
220
235
248
255
260
275
295
300
310
330

Есептік - түсіндіру жазбасы 10 көлемінде түсінікті және қысқа формада ЭЕМ - нің көмегімен А - 4 (210х297) форматының стандарттық парақтарында жасалынады. Жазбада барлық есептер келтіріліп, жұмыста қабылданған шешімдерді түсіндіретін негізгі қағидалы баптар қысқа жазылу керек.

1.3 Жұмысты орындауға арналған әдістемелік нұсқаулар

1.3.1 Жалпы мәліметтер
Бөлек тұтынушылардың электр жүктемесі, олай болса, энергия жүйесінде электрстанциялардың жұмыс режимін анықтайтын олардың қосынды жүктемесі үзіліссіз өзгереді. Бұл жәйтті жүктеме графигімен сипаттау қабылданған, яғни уақыт бойынша электрқондырғы қуатының (тогының) өзгеру диаграммасымен.
Тіркелетін параметрдің түрі бойынша электрқондырғының активтік Р, реактивтік Q, толық (елестейтін) S қуаттарының және тогының I графиктерін айырады. Әдетте, графиктер белгілі уақыт аралығындағы жүктеменің өзгеруін көрсетеді. Осы нышан бойынша оларды тәуліктікке (24 сағат), маусымдыққа, жылдыққа және т.б. бөледі.
Зерттеу орны немесе олар жататын энергия жүйесінің элементі бойынша графиктерді келесі топтарға бөлуге болады:
1) қосалқы станциялардың шиналарында анықталатын тұтынушылардың жүктеме графиктері;
2) жүктеменің тораптық графиктері - аудандық және түйінді қосалқы станциялардың шиналарында;
3) энергия жүйесінің нәтижелік жүктемесін сипаттайтын энергия жүйесі жүктемесінің графиктері;
4) электрстанциялар жүктемесінің графиктері.

А ,Б , В, Г, Д Е, Ж, З, И, К

Л, М, Н, О, П Р, С, Т, У

Ф, Х, Ц, Ч, Ш Щ, Ы, Э, Ю, Я

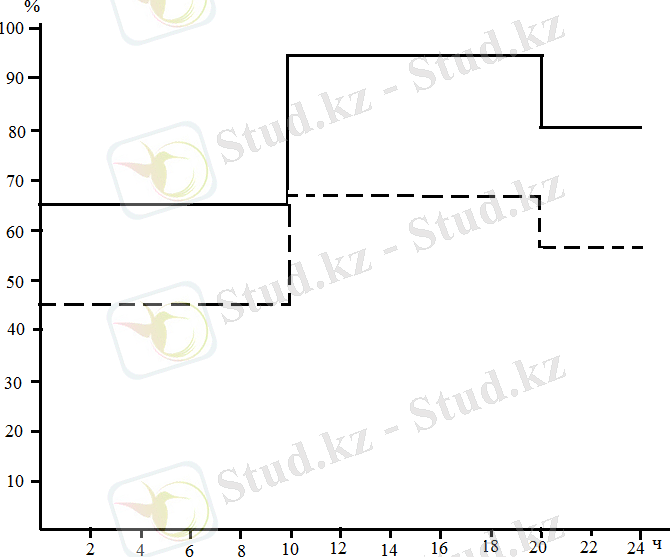

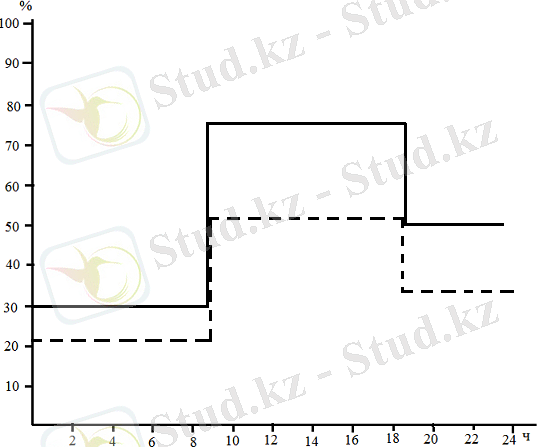

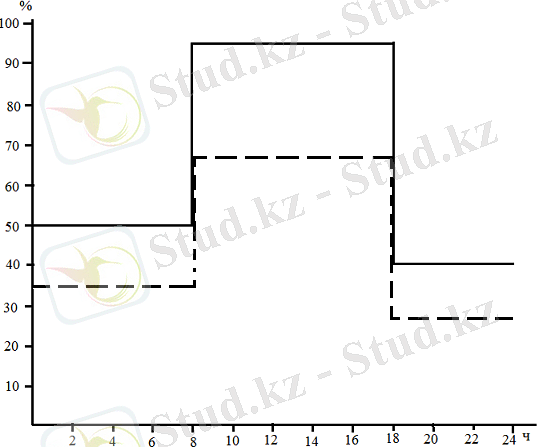

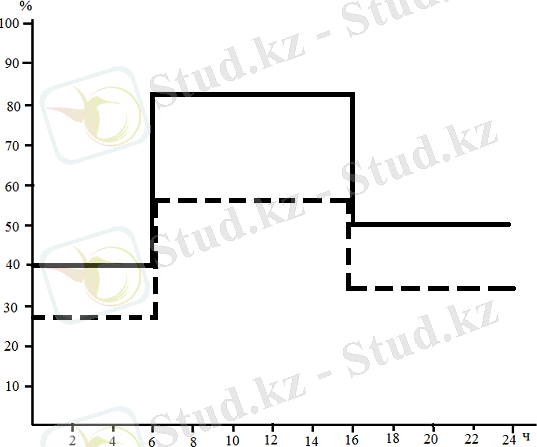

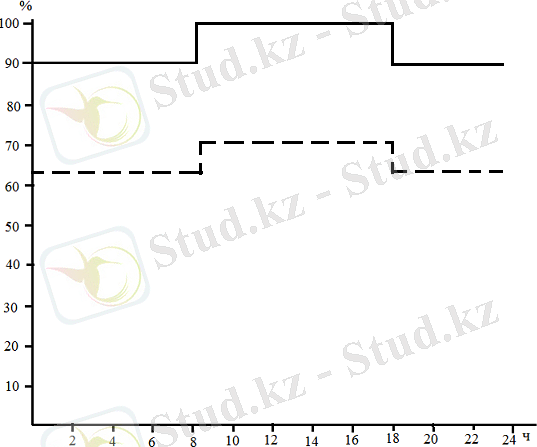

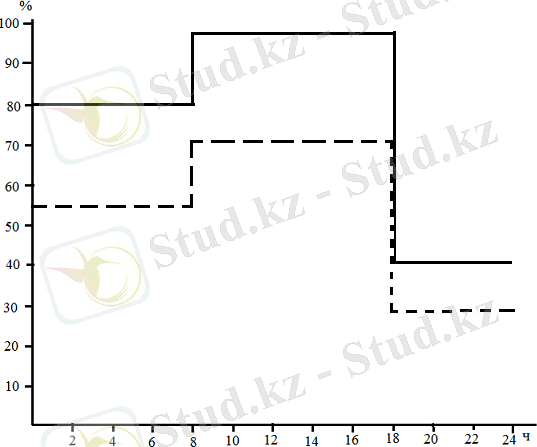

1 сурет - Электр жүктемелерінің типтік графиктерінің нұсқалары

Жүктеме графиктерін электрқондырғылар жұмысын талдау, электрмен жабдықтау жүйесін жобалау, электртұтыну болжамдарын құрастыру, жабдық жөндеуді жоспарлау және эксплуатация процесінде жұмыстың қалыпты режимін жүргізу үшін пайдаланады.

1.3.2 Тұтынушылар жүктемелерінің тәуліктік графиктері
Жүктеменің іс жүзіндегі графигі уақыт бойынша тиісті параметрдің өзгеруін тіркейтін тіркеуші аспаптардың көмегімен алынады. Тұтынушылар жүктемесінің болжамдық графигі жобалау процесінде анықталады. Оны тұрғызу үшін алдымен электрқабылдағыштардың қосынды номиналды қуаты деп түсінетін орнатылған қуаты туралы мәліметтер болу керек. Активтік жүктеме үшін: Рорн = ΣРном.
Тұтынушылар қосалқы станцияларының шиналарындағы жалғанған қуат:

Рпр=Рномnср,пnср,с,

мұнда ηср.п және ηср.с -- номиналды жүктемедегі тұтынушылар электрқондырғыларының және жергілікті тораптың орта ПӘК - рі.

Эксплуатация тәжірибесінде әдетте тұтынушылардың айғақты жүктемесі қосынды орнатылған қуаттан аз. Бұл жағдай біруақыттық ko және жүктелу kз коэффициенттерімен ескеріледі. Онда тұтынушылардың максималды жүктемесі үшін өрнектің түрі болады:

Рmax=k0kзnср,пnср,сРном=kспрРном,

мұнда kспр - тұтынушылардың қарастырылып отырған тобы үшін сұраныс коэффициенті.
Сұраныс коэффициенттері біртипті тұтынушылардың эксплуатация тәжірибесінің негізінде анықталады және анықтамалық әдебиетте келтіріледі.
Рmax басқа графикті тұрғызу үшін жобалағанда әдетте типтік графиктермен анықталатын уақыт бойынша тұтынушы жүктемесінің өзгеру сипатын білу керек.
Тұтынушының типтік графигі осыған ұқсас жұмыс істеп тұрған тұтынушыларды зерттеу нәтижелері бойынша салынады және а суретінде көрсетілген түрінде анықтамалық әдебиетте келтіріледі.

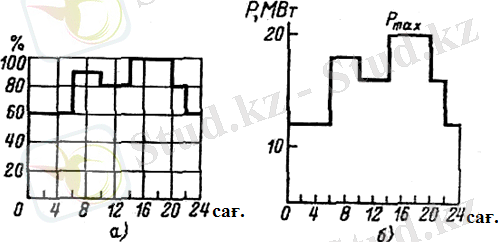

а - типтік; б - аталған бірліктерде
2 сурет - Тұтынушының активтік жүктемесінің тәуліктік графиктері

Есептеу ыңғайлы болу үшін график сатылы жасалынады. Тәулік ішіндегі ең үлкен мүмкін жүктеме 100% қабылданады, ал графиктің қалған сатылары тәуліктің әр уақыты үшін салыстырмалы мәнін көрсетеді.
Белгілі Рmax - де графиктің әр сатысы үшін қатынасты пайдаланып, типтік графикті тұтынушының жүктеме графигіне айналдыруға болады:
Рст= n%100Рmax,

мұнда n % -- типтік графиктің тиісті сатысының ординатасы, %.

2, б суретінде Рmax = 20 МВт болғанда типтіктен алынған (2, а суретін қараңыз) электрэнергия тұтынушысының графигі көрсетілген.

1.3.3 Жүктеме ұзақтығының жылдық графигі
Бұл график қондырғының әртүрлі жүктемелермен жыл бойындағы жұмысының ұзақтығын көрсетеді. Ординаттар өсі бойынша тиісті масштабта жүктемелерді, абсцистер өсі бойынша 0 - ден 8760 - қа дейінгі жылдың сағаттарын салады. Графикте жүктемелерді олардың азайуына қарай Рmax - дан Pmin дейін жайғастырады (3 сур. қараңыз).

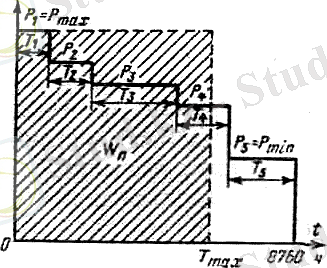

3 сурет - Жүктеме ұзақтығының жылдық графигі
Жүктеме ұзақтығының жылдық графигін тұрғызу белгілі тәулік графиктерінің негізінде жүргізіледі. 4 суретте графикті жүктеменің екі тәулік графиктерінің - қыстық (183 күн) және жаздық (182 күн) графиктерінің барлығында тұрғызу тәсілі көрсетілген.
Электрэнергияның кеңінен тараған тұтынушылары үшін анықтамалықтарда актиатік және реактивтік жүктемелердің ұзақтық бойынша типтік графиктері келтіріледі.

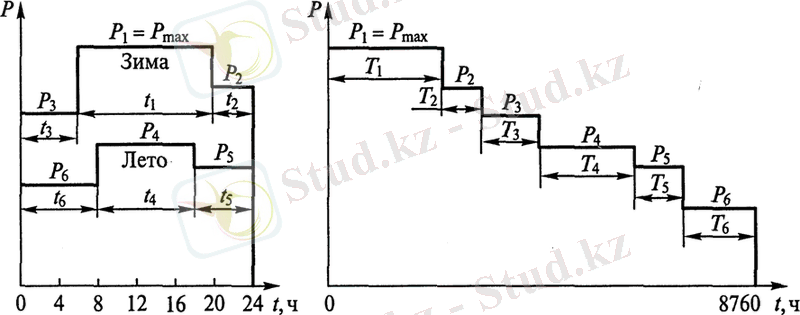

4 сурет - Жүктеме ұзақтығының жылдық графигін тұрғызу тәсілі

Жүктеме ұзақтығының графигін қондырғының техникалық - экономикалық көрсеткіштерінің есептерінде, электрэнергия шығындарын есептегенде, жыл бойында жабдықты пайдалануды бағалағанда және т.б. қолданады.

1.3.4 Жүктеме графиктерінен анықталатын техникалық - экономикалық көрсеткіштер
Активтік жүктеме графигінің қисығымен шектелген аудан қарастырылған мерзімдегі электрқондырғы өндірген немесе тұтынған энергияға тең:
Wп=РiTi,

мұнда Рi - графиктің i сатысының қуаты;
Тi - сатының ұзақтығы.
Қондырғының орта жүктемесі қарастырылатын мерзімде (тәулік, жыл) тең:
Рср=WпТ,

мұнда Т - қарастырылатын мерзімнің ұзақтығы;
Wп - қарастырылатын мерзімдегі электрэнергия.
Қондырғының жұмыс графигінің бірқалыпты емес дәрежесін толықтыру коэффициентімен бағалайды

kзп=WпРmaxT= РcрРmax.

Жүктеме графигін толтыру коэффициенті қарастырылатын мерзімде (тәулік, жыл) электрэнергияның өндірілген (тұтынылған) саны, егер қондырғы жүктемесі барлық уақытта максималды болса, ... жалғасы
