Ағынның жылдамдығын және газ тәрізді құбылыстарды өлшеуге арналған датчиктер

Флуктырлы негізгі параметрлері - ашық арналарда немесе құбырларда сұйылту, импульстің ені, газ немесе плазма дивергені, т. б) өнiмнiң мөлшерi, кез келген жерде, уақыттың және қорғаудың жалпы көлемiнiң мөлшерi. Қосылымдардың қашықтығы мен саны қатты дискінің жылдамдығына дәл сәйкес келеді. Мен сізге жалпы массалар мен сәйкесінше ортақ мәлімдеме Q және шығын массасы М туралы айтамыз.

сұйықтық мөлшерін өлшеу, газ және бу мезгіл-мезгіл сол көлемін немесе дозаны салмағы заттар өлшеу арқылы немесе газ шығыны біріктіру арқылы немесе жүзеге асырылады. Бірінші әдіс әдетте таза механикалық арқылы жүзеге асырылады, сондықтан біз шығынын өлшеу байланысты ғана әдістері қарастыру болып табылады.

Ең төменгі өлшенген ағын жылдамдығының ең жоғары мәні қатынасы 10 . . . 15 болса шек емес 104 . . . 103 Қатты бөлшектердің динамикалық ауқымы қозғалысы параметрлерін өлшеу, ал шығын динамикалық диапазоны айтарлықтай болып саналады. Өлшенген ағынның жылдамдығы 10-3 және 104 м3×ч. м3 / с-ге дейін болады.

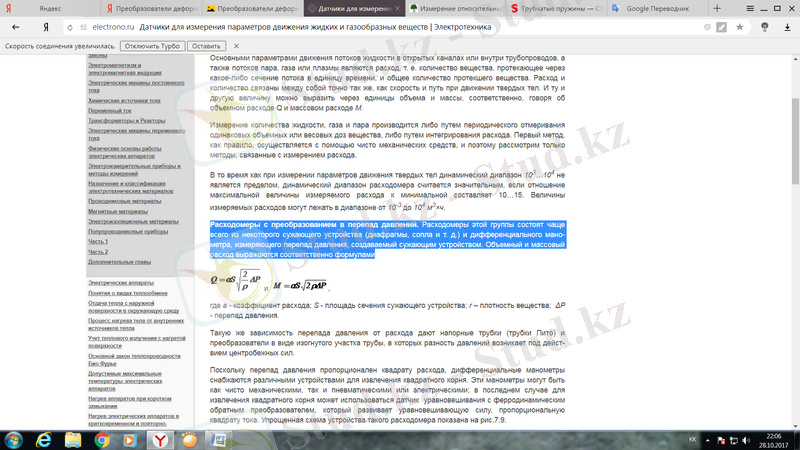

Қысымның төмендеуіне түрлендіргіштің шығыны. Бұл топтың шығын өлшеуіштері негізінен бірнеше тарылту құрылғысынан (диафрагма, шашатын және т. б. ) тарылту құрылғысы құрған қысымның төмендеуін өлшейтін дифференциалды қысым көрсеткішінен тұрады. Көлемді және массалық ағындардың жылдамдығы формулалар арқылы анықталады

мұнда а - ағын коэффициенті; S - тарылту құрылғысының көлденең қимасы; r - заттың тығыздығы; ΔP - қысымның төмендеуі, қысым айырмашылық тепкіш күштер туындаған, онда ағыны құбыр өнімдері қысым (Пито түтіктер) және қисық құбыр бөлігінде түрлендіргіштер, бойынша қысымның төмендеуі сол тәуелділігі. Қысымның төмендеуі ағын жылдамдығының квадратына пропорционал болғандықтан, дифференциалдық манометрмен квадрат түбірін қабылдау үшін әр түрлі құрылғылармен қамтамасыз етіледі. Бұл өлшемдермен таза механикалық, пневматикалық немесе электрлік болуы мүмкін; теңгеру сенсорын алу үшін соңғы жағдайда ток квадратына пропорционалды теңестіретін күш дамытады шаршы түбір фердодинамикалық кері түрлендіргішті пайдаланылуы мүмкін. мұндай құрылғының жеңілдетілген диаграмма сур. 7. 9 шығын көрсетілген.

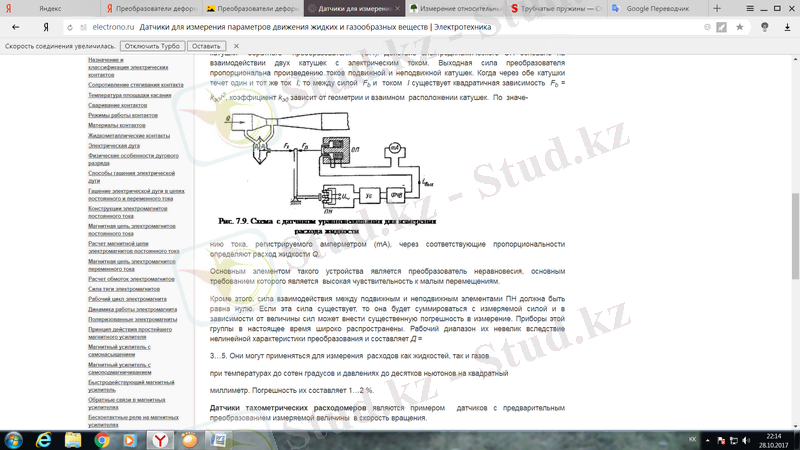

Принципі жұмыс істейтін құрылғы болып табылады: индуктивтілік катушкалар түрлендіргіштен теңсіздік (Мо) өзгерту арқылы күш Fx тұтқасы қадамдар тиісінше ағымдағы тойып инверторда катушкалар ағымдағы және күшейткіш (DC) және сүзгіні (F) өзгереді астында (OP катушкалар, ) . OP электродинамикалық іс-шаралар электр тогы бар екі орамдағы өзара іс-қимыл негізінде жүзеге асырылады. Конвертер шығыс қуаты ағымдағы жылжымалы және стационарлық орамдағы өнім пропорционалды. екі орамдарда арқылы ағып бір және сол ағымдағы I арасындағы күші Fb және квадраттық тәуелділік Fb = kedI2 болған кезде, жылжымайтын коэффициенті геометрия және орамдағы өзара орналасуына байланысты. Мәні бойынша Амперметрмен (mA) жазылған ток, Q шығысының жылдамдығының пропорционалдылығы мен анықталады.

Мұндай құрылғының негізгі элементі - теңсіз түрлендіргіш, оның басты талап шағын ығысуына сезімталдығы жоғары.

Сонымен қатар, PN ұялы және тіркелген элементтері арасындағы өзара әрекет күші нөлге тең болуы тиіс. Егер бұл күш бар болса, ол өлшенген күшке қосылады және күштердің шамасына байланысты өлшемде елеулі қатені енгізе алады. Осы топтың құралдары қазір кеңінен таралған. Олардың жұмыс ауқымы трансформацияның бейсызық сипаттамалары және А = мәндеріне байланысты аз 3 . . . 5. Олар сұйықтықтар мен газдардың шығындарын өлшеу үшін пайдаланылуы мүмкін жүздеген градусқа дейінгі температурада және бір шаршы ондаған Ньютонға дейін қысым жасайды миллиметр. Қате 1 . . . 2%.

Тахометрлік шығын датчиктерінің сенсорлары өлшенген мөлшердің айналу жылдамдығына алдын ала түрлендірілген сенсорлардың болып табылады. Бұл құралдар көлемді ағындарды өлшеуге арналған, яғни уақытша бірлікпен құбыр арқылы өтетін сұйықтың (немесе газдың) көлемін өлшеуге арналған.

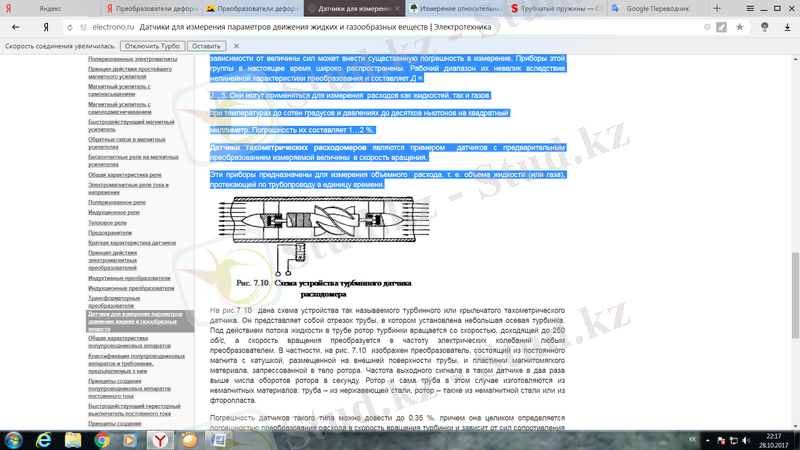

7-10-суретте турбина немесе флакон-тахометр сенсоры деп аталатын құрылғы схемасы көрсетілген. Бұл шағын осьтік дөңгелегі орнатылған құбырдың бір бөлігі. Түтіктегі сұйықтық ағынының әсерінен турбинаның роторы жылдамдықпен 250 р / с дейін айналады, айналу жылдамдығы кез-келген түрлендіргіш электрлік тербелістің жиілігіне түрленеді. Атап айтқанда, күріш. 7. 10 түтікшенің сыртқы бетіне орналастырылған катушка және ротордың корпусына сығылған жұмсақ магнитті материалдың табақшасы бар тұрақты магниттен тұратын түрлендіргішті көрсетеді. Мұндай сенсордағы шығыс сигналының жиілігі секундына ротордың революциясынан екі есе жоғары. Ротор мен құбырдың өзі бұл жағдайда магниттік емес материалдардан жасалған: құбыр тот баспайтын болаттан жасалған, ротордың сондай-ақ магнитті емес болаттан немесе Фторопласта дан жасалған.

Турбиналық жүйелер

Турбина түрлерінің көп түрі бар, бірақ олар әдетте екіге бөлінеді. Белсенді турбина қысымды тек саңылауға түсетін кезде жылу энергиясын кинетикалық энергияға түрлендіреді. ағыны турбина дөңгелегі қалақтардың кез келген түріне бағытталған кезде сұйықтықтың кинетикалық энергиясы, содан кейін Айналмалы қозғалыс энергиясына айналады. Турбинаның айналмалы тораптарындағы қысым дерлік өзгермейді. әдетте жоғары қысымды газ энергиясын түрлендіру үшін пайдаланылатын реактивті турбина, айналмалы жүздер арқылы ілеспе газды кеңейту келтірілетін, және бұл кеңейту қысым төмендеуі жүреді. Газ ағынын болдырмау үшін, пышақтар мен корпустың (немесе статордың) арасындағы бос жерлер өте аз болуы керек.

Демек, толық ағынды жүйеде энергияны айырбастаудың екі жолы бар. Origin - содан кейін импульс турбина әрекетті жүргізу үшін пайдаланылады жоғары жылдамдықтағы ұшақтар алу үшін саптаманың екі фазалы қоспаны кеңейту. Сонымен қатар, қысымның төмендеуі толығымен саңылауда болады. Екінші - реактивтік турбинаға екіфазалы қоспаны кеңейту, мұнда жылдамдықтың өзгеруі және қысымның төмендеуі орын алады.

Осьтік турбина реактивті жоғары K бар кезеңде бос кезінде берілген қысым үшін өте аз болуы тиіс, өйткені. Па, әдетте, әдетте, неғұрлым күрделі, жоғары жылдамдықпен жұмыс істейді, және бірнеше кезеңдерді бар. Біз, алайда, олар тікелей бу қоспасы келтіріледі кезде көп сатылы турбиналық геотермалдық кварцты шешім құм немесе басқа бөтен заттар болуы мүмкін, пайдалануға сенімді болады деп күтуге болмайды.

Жұмысшы сұйықтықтың осы қасиетінің арқасында турбина қарапайым және қарапайым болуы керек. Сондықтан белсенді турбина

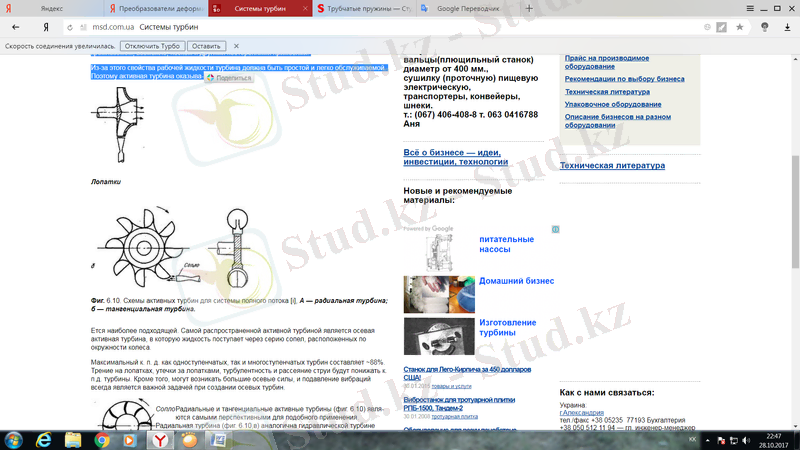

Фиг. 6. 10. Толық ағын жүйесі үшін белсенді турбиналардың сызбалары [i], A - радиалды турбина; b - тангенстік турбина.

Ең жарамдылығын ішіңіз. Ең жиі қолданылатын белсенді турбина - сұйықтық доңғалақтың айналасында орналасқан саңылаулар сериясынан өтетін осьтік белсенді турбина.

Бір сатылы және көп сатылы турбиналардың максималды тиімділігі ~ 88% құрайды. Пышақтардағы үйкеліс, пышақтардың артынан ағып кетуі, турбуленттік және дисперсті дисперсия тиімділігін төмендетеді. турбиналар. Сонымен қатар, үлкен осьтік күштер туындауы мүмкін және осьтік турбиналарды жасауда дірілді сөндіру әрдайым маңызды міндет.

Радиалды Шүмек -және тангенстік белсенді турбиналар

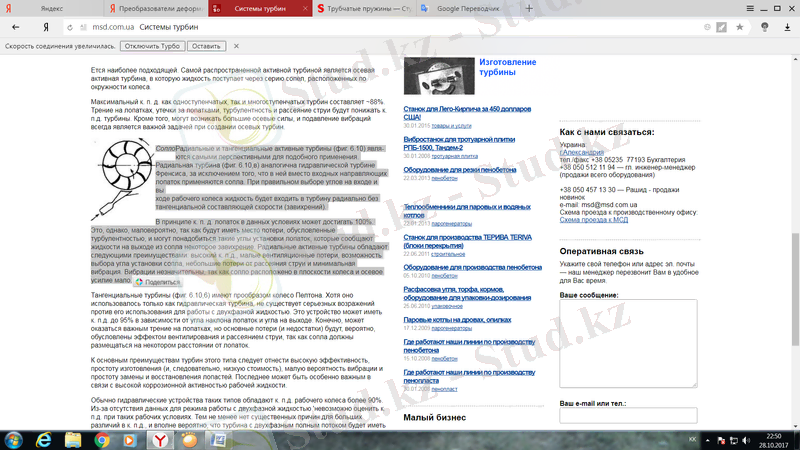

(6. 10-сурет) осы қосымшаның ең перспективалы болып табылады. Радиалды турбина (6. 10, с) Френсис гидравликалық турбинасына ұқсайды, тек саңылаулар кіріс бағыттауыштарының орнына қолданылады. Енгізгенде дұрыс бұрыштарды таңдау және сіз

Доңғалақ кезінде сұйықтық жылдамдықтың тангенстік компоненті болмаған кезде радиалды турбинаға түседі (айналымдар) .

Негізінде бұл жағдайда жүздердің тиімділігі 100% жетуі мүмкін. Бұл, алайда, екіталай, өйткені турбуленттіліктің салдарынан шығындар болады, және шашатын шығу саңылауына сұйықтықты бөліп беретін пышақтарды орнату қажет болуы мүмкін. Радиалды белсенді турбиналар келесі артықшылықтарға ие: жоғары тиімділік, шағын желдеткіш жоғалту, шашатын бекіту бұрышын таңдау, ағын шашыраудан және минималды дірілден аз шығындар. Діріл шамалары шамалы, себебі шашатын доңғалақтың жазықтықта орналасқан және осьтік күш шамасы аз.

Тангенттік турбиналар (6. 10. 6-сурет) Пелтонның доңғалағының прототипі бар. Ол тек гидравликалық турбина ретінде қолданылғанымен, оның екі фазалы сұйықтықпен жұмыс істеуі үшін оны елеулі қарсылықтар жоқ. Бұл құрылғы тиімділік факторына ие болуы мүмкін. жүздердің бұрылу бұрышына және розеткадағы бұрышқа байланысты 95% дейін. Әрине, бұл маңызды қалақтарды үйкеліс, бірақ негізгі жоғалту (және ақаулары) болуы мүмкін саңылаулары жүздер кейбір қашықтықта орналастырылуы тиіс, өйткені, реактивті желдету және шашырау әсері себеп болуы мүмкін.

... жалғасы
