Жоғарғы кернеулі айнымалы ток ажыратқыштары


1 Азкөлемді ажыратқыштарды оқып білу
2 Аз майлы ажыратқыштардың конструктивтiк схемалары
Аз көлемді майлы ажыратқыштар, барлық кернеудегі ашық және жабық тарату құрылғыларында кеңінен пайдаланылады. Бұл ажыратқыштарда май негізінен доғаланған ортада, аз мөлшерде айырылған түйіспелердің арасындағы изоляцияда да қызмет етеді. Ток өткізетін бөліктерді бір-бірінен және жерлестіру құрылысынан изоляциялау фарформен немесе басқа изоляциялайтан қатты материалмен жүзеге асырылады. Сыртқы құрылғыдағы ажыратқыштардың түйіспелері темір бакте орналастырылған. 35 кВ кернеулі аз көлемді майлы ажыратқыштар фарфорлық корпуста болады. Ең кеңінен қолданылатын 6-10 кВ ажыратқыштар (6,а,б -сурет). Бұл ажыратқыштардың корпусы үш полюске ортақ рамаға фарфорлық изоляторларда бекітіледі. Әрбір полюсте түйіспелердің бір үзілісі және доға сөндіруші камера қарастырылған.
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

Пән: Электротехника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 6 бет
Таңдаулыға:
Бұл жұмыстың бағасы: 500 теңге
Кепілдік барма?

бот арқылы тегін алу, ауыстыру

Қандай қате таптыңыз?

Рақмет!






2. Бөлім. Электрлік стансалар және қосалқы стансалардың электр жабдықтары
2.2. Тақырып. Жоғарғы кернеулі айнымалы ток ажыратқыштары. Міндеті, жіктелуі , құрылғысы. Жоғарғы кернеулі айнымалы ток ажыратқыштарының маркілену жүйесі. Аз көлемді ажыратқыштар. Ажыратқыштарды таңдау.

1.Сабақ мақсаты: Азкөлемді ажыратқыштарды оқып білу.

2. Жабдықтар мен құралдар:
2.1. Азкөлемді ажыратқыштар: ВК-10, ВКЭ-10, ВМК-35,ВМТ-110.
2.2.Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.
2.3. Жұмыс құралы.

3.Нұсқау 1сағ. Жоғарғы кернеулі айнымалы ток ажыратқыштары. Аз көлемді ажыратқыштар. Ажыратқыштарды таңдау.

4. Техника қауіпсіздігі бойынша негізгі шаралар.
4.1. ТК №1 З.2., п.3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. №4 Тәжірибелік жұмыс. 5 сағ.
Азкөлемді ажыратқыштарды оқып білу.

5.1. Жұмыс мақсаты: Азкөлемді ажыратқыштардың конструкцияларын, негiзгi параметрлерін, жұмыс істеу принципін оқып білу.

5.2. Тапсырма:
1. Аз көлемді ажыратқыштардың конструкция ерекшелiгi және әрекет ету қағидатын талқылау.
2. Бақылау сұрақтарына жауаптар дайындау.

6.Бақылау сұрақтары:
1. Азкөлемдi ажыратқыштардың конструктивтiк ерекшелiктерi, міндеті.
2. Аз аөлемді ажыратқыштардың конструктивтiк схемалары.
3. ВМП топтамасының сөндiргiштерi.
4. МГГ, МГ, ВГМ топтамаларының сөндiргiштерi.
5. ВГМ-2011200УЗ ажыратқыштарының конструкция және әрекет ету қағидаты.
6. ВМТ-110 ажыратқыштарының конструкциясы және әрекет ету қағидаты.
7. Аз көлемдi майажыратқыштардың артықшылықтары және кемшiлiктерi.
7.Әдебиет.
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

№4 Тәжірибелік жұмыс. Азкөлемді ажыратқыштарды оқып білу.

Аз көлемді майлы ажыратқыштар, барлық кернеудегі ашық және жабық тарату құрылғыларында кеңінен пайдаланылады. Бұл ажыратқыштарда май негізінен доғаланған ортада, аз мөлшерде айырылған түйіспелердің арасындағы изоляцияда да қызмет етеді. Ток өткізетін бөліктерді бір-бірінен және жерлестіру құрылысынан изоляциялау фарформен немесе басқа изоляциялайтан қатты материалмен жүзеге асырылады. Сыртқы құрылғыдағы ажыратқыштардың түйіспелері темір бакте орналастырылған. 35 кВ кернеулі аз көлемді майлы ажыратқыштар фарфорлық корпуста болады. Ең кеңінен қолданылатын 6-10 кВ ажыратқыштар (6,а,б -сурет). Бұл ажыратқыштардың корпусы үш полюске ортақ рамаға фарфорлық изоляторларда бекітіледі. Әрбір полюсте түйіспелердің бір үзілісі және доға сөндіруші камера қарастырылған.

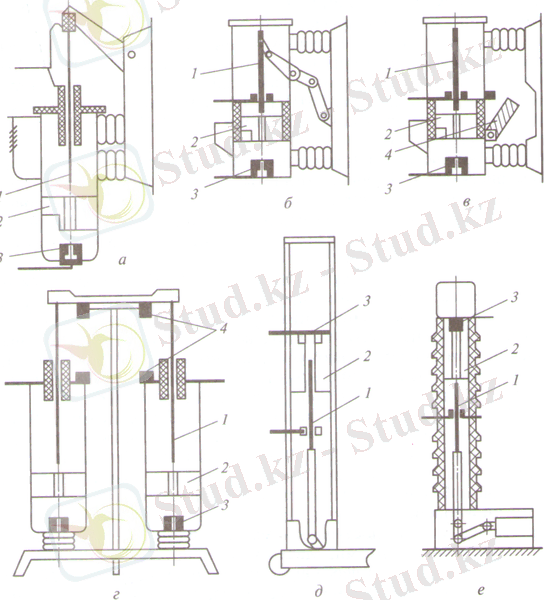

6- сурет. Аз майлы ажыратқыштардың конструктивтiк схемалары: 1-доға өшiргiш байланысулары; 2-доға өшiргiш камерасы; 3-жылжымайтын байланысулар; 4-жұмыс байланысулары.

6,а,б, суретте көрсетілген типтер бойынша, ВМГ-10 (ыдыстағы майлы ажыратқыш), ВПМ-10 (ілінетін майлы) ажыратқыштарын жасап шығарыды.
4.35,в суретте көрсетілген конструктивтік сұлбасы бойынша ВМП (выключатель маломаслянный подвесной) сериялы ажыратқыштар шығарылады. Үлкен номинальды токтарда бір жұп түйіспелері жекіліксіз, сондықтан, ажыратқыштың сыртында жұмыс, ал металл бактың ішінде - доға сөндіргіш түйіспелері қарастырылған. Үлкен ажырыратылу токтарында әр полюсте екі доға сөндіруші үзілістер бар (6,г-сурет). Мұндай сұлба бойынша, 20 кВ кернулі МГГ және МГ сериялы ажыратқыштары орындалады. Массивтік сыртқы жұмыс түйіспелері 4 үлкен номинальды токтарда (12 000 А) қолдануға мүмкіндік береді.
Қозғалмалы түрде орындалған комплектті тарату құрылғыларына (КРУ), арнайы ВК сериялы (6,д-сурет) аз көлемді майлы колонкалы ажыратқыштар құастырылып шығарылады.

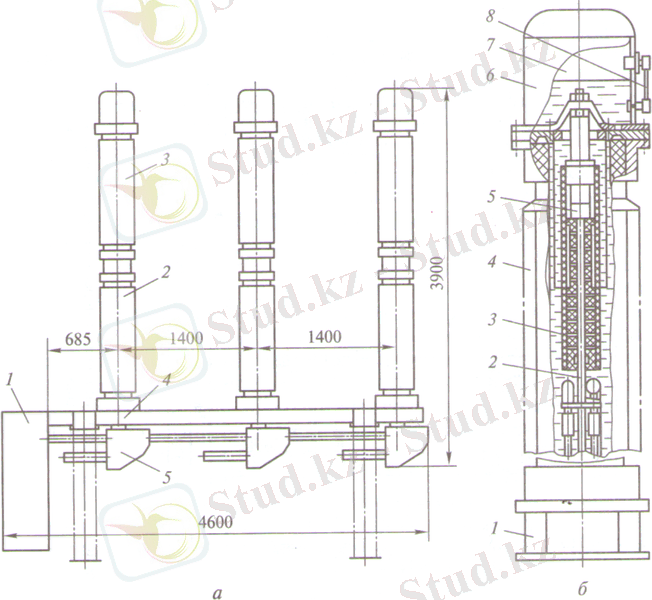

35 кВ және жоғарғы кернеуде қондыруға арналған, колонкалы ажыратқыштардың қорабы фарфорлы және іші маймен толтырылған (6,е-сурет). 35 кВ, 110 кВ ажыратқыштарының фазасында бір үзіліс, одан жоғары кернеулерде -2 немесе одан да көп үзілістер қарастырылған.
ВМП сериялы ажыратқыштары 6-10 кВ ашық және комплекттік тарату құрылғыларында кеңінен қолданылады. Комплекттік тарату құрылғыларының ажыратқыштары бірге орналасқан серіппелі немесе электромагнитті жетектен тұрады (ВМПП және ВМПЭ типті). Бұл сериялы ажыратқыштар 630-3150 А номиналды және 20, 31,5 кА ажырату токтарына есептелген.
Бұл ажыратқыштар екі параллель ток контурларынан тұрады (6,в-сурет). Жұмыс түйіспелері 4 қораптың сыртында, доға сөндіруші 1 - ішінде орналасқан. Майдың салмағы: 630-1600 А ажыратқыштарында - 5,5 кг, ал 3150А ажыратқыштарында - 8 кг құрайды.
МГГ, МГ және ВГМ сериялы ажыратқыштары 6,г - суретте көрсетілген конструктивкік сұлбасы бойынша үлкен номинальды токтарға жасалады. Бұл серияның ажыратқыштары полюске екі темір бактан, екі жұп жұмыс және доға сөндіруші түйіспелерден тұрады. Қуатты жұмыс түйіспелері осы ажыратқыштардың номинальды токтарын көбейтеді, ал екідүркінді ток үзілуі және арнайы сөндіру камералары оның ажырату қабілетін жоғарылатады.

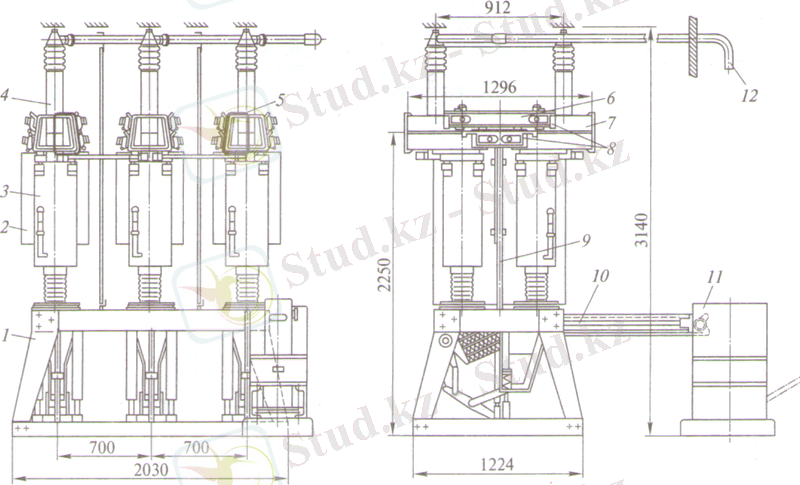

7-суретте ВГМ-20 ажыратқышы қөрсетілген. Осы ажыратқыштың алты багы маталл негіздегінің 1 изоляторларына бекітілген. Оның ішінде рычагты жетек мезанизмі, ажырату серіппелері, май ... жалғасы
