Вакуумды ажыратқыштар. Ажыратқыштарды таңдау



1 Вакуумдық ажыратқыштарды оқып білу.
2 Вакуум ажыратқыштарының артықшылықтары
Атмосфералық қысымда ауалыққа қарағанда, вакуумдық аралықта электрлік төзімділік бірнеше есе үлкен болады. Бұл қасиет вакуумдық доға сөндіруші КДВ камераларында қолданылады. (15-сурет). Жұмыс түйіспелері 1 родиалды қиылыстарымен толық қиылған конустар түрінде жасалған. Түйіспелердің мұндай түрлері ажырату кезінде доғаны 3 аралығы арқылы доға сөндіруші түйіспелерге 2 қарай ығыстыратын радиальды электрдинамикалық күш тудырады. Толық вакуумға байланысты (10-4—10-6) токтың нөлі арқылы бірінші өтуінде доға сөнеді.
Токтың түйіспелерге мыс стержндері 4 және 5 көмегімен беріледі. Жылжымалы түйіспе жоғары фланецке 6 силфонның 7 көмегімен бекітіледі. 8 және 9 металл экрандары электр магниттік өрісті тегістеуге және керамикалық корпусты 10 доғаның жанғанында пайда болатын металл буларынан қорғауға қызмет етеді. Экран 8 камераның корпусына сақинаның 11 көмегімен бекітіледі. Үстіңгі түйіспеге алға жылжу корпуспен 12 қамтамасыз етіледі. Жылжымалы түйіспенің жүрісі 12 мм –ге тең.
Вакуумдық доға сөндіруші камералы ажыратқыштар 6-110 кВ кернеуге 3200 А дейінгі номинальдық токка және 40 кВ ажырату тогына жасалады.
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

Пән: Электротехника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 7 бет
Таңдаулыға:
Вакуумды ажыратқыштар. Ажыратқыштарды таңдау.

1. Сабақ мақсаты: Вакуумдық ажыратқыштарды оқып білу.

2.Жабдықтар мен құралдар:
2.1. Вакуумдық сөндіргіштер: КДВ-10-1600-20, ВБП-С-10-31,51600У3, ВВ-ТЕL-10-1000.
2.2. Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.
2.3. Жұмыс құралы.

3.Нұсқау 1сағ. Жоғарғы кернеулі айнымалы ток ажыратқыштары. Вакуумды ажыратқыштар. Ажыратқыштарды таңдау.

4. Техника қауіпсіздігі бойынша негізгі шаралар.
4.1. ТК №1 З.2., п.3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. Практикалық жұмыс №7. 5 сағ.
Вакуумдық ажыратқыштарды оқып білу.

5.1. Жұмыс мақсаты: Вакуумдық сөндіргіштердің конструкциялық ерекшелiгiн және әрекет ету қағидатын талқылау.
5.2. Тапсырма:
1. Вакуумдық ажыратқыштардың конструктивтiк ерекшелiктер және әрекет ету қағидатын талқылану.
2. Доғаның сөндiруi, қадыр қағида және вакуумдық ажыратқыштардың кемшiлiктерiн талқылау.
3. Бақылау сұрақтарына жауаптар дайындау.

6.Бақылау сұрақтары:
1. Вакуумдық ажыратқыштардың негізгі парамерлері және пайдалану аясы.
2. Вакуумдық ажыратқыштардың доғаны сөндіру камераларының конструкциялық ерекшелiгi.
3. КДВ-10-1600-20 вакуумдық ажыратқыштардың доғаны сөндіру камерасы.
4. ВБП-С-10-31,51600 УЗ вакуумдық ажыратқыштардың конструкциясы және әрекет ету қағидасы.
5. ВВ-ТЕL-10-1000 вакуумдық ажыратқыштардың конструкциясы және әрекет ету қағидасы.
6. Вакуумдық ажыратқыштардың артықшылықтары мен кемшіліктері.

7.Әдебиет.
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

№7 Тәжірибелік жұмыс. Вакуумдық ажыратқыштарды оқып білу.

Атмосфералық қысымда ауалыққа қарағанда, вакуумдық аралықта электрлік төзімділік бірнеше есе үлкен болады. Бұл қасиет вакуумдық доға сөндіруші КДВ камераларында қолданылады. (15-сурет). Жұмыс түйіспелері 1 родиалды қиылыстарымен толық қиылған конустар түрінде жасалған. Түйіспелердің мұндай түрлері ажырату кезінде доғаны 3 аралығы арқылы доға сөндіруші түйіспелерге 2 қарай ығыстыратын радиальды электрдинамикалық күш тудырады. Толық вакуумға байланысты (10-4 -- 10-6) токтың нөлі арқылы бірінші өтуінде доға сөнеді.
Токтың түйіспелерге мыс стержндері 4 және 5 көмегімен беріледі. Жылжымалы түйіспе жоғары фланецке 6 силфонның 7 көмегімен бекітіледі. 8 және 9 металл экрандары электр магниттік өрісті тегістеуге және керамикалық корпусты 10 доғаның жанғанында пайда болатын металл буларынан қорғауға қызмет етеді. Экран 8 камераның корпусына сақинаның 11 көмегімен бекітіледі. Үстіңгі түйіспеге алға жылжу корпуспен 12 қамтамасыз етіледі. Жылжымалы түйіспенің жүрісі 12 мм - ге тең.
Вакуумдық доға сөндіруші камералы ажыратқыштар 6-110 кВ кернеуге 3200 А дейінгі номинальдық токка және 40 кВ ажырату тогына жасалады.

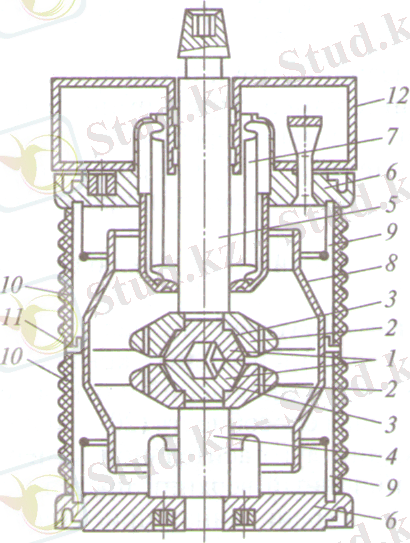

Сур.15. КДВ- 1600 - 20 вакуум доға өшiргiш камерасы:
1 -жұмыс түйіспелері;
2-доға сөндіргіш стержндер;
3 - саңылаулар;
4, 5 - ток өткiзетiн стержндер;
6-жоғарғы фланец;
7 - сильфон;
8, 9 - экрандар;
10-керамика корпусы;
11-бекітуші сақина;
12 - корпус.

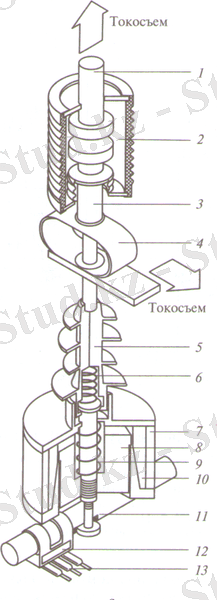

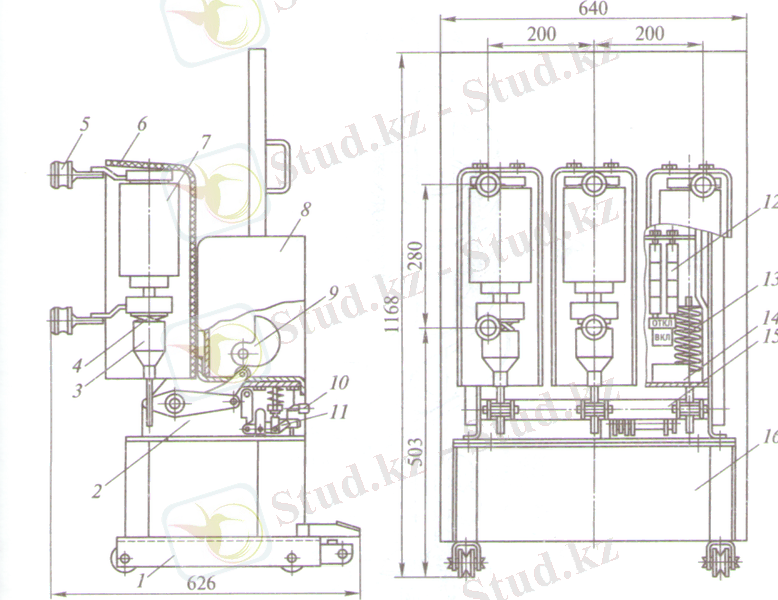

Комплектілі тарату құрылғыларында 6-10 кВ вакуумдық ажыратқыштары аз майлы және электромагнитті ажыратқыштарын алмастыру үшін қолданылады (16-сурет).
Оқшауланған 6 каркастың ток шығысына доға сөндіргіш камера 7 бекітілген және рычагтық жүйе арқылы жетекпен байланысты. Іске қосу кезінде маторлы серіппелі жетекті Готов жағдайына жеткенде бұрайды. Осына соң ИДУУ (индукционды-динамикалық басқару құрылғысы) қосылуға белгі ... жалғасы
