2. 1. Тақырып. Тарату құрылғыларының оқшаулағыштары және ток өткізуші бөліктері. Міндеті, жіктелуі, құрылысы. Оқшаулағыштардың маркілену жүйесі. Оқшаулағыштарды таңдау.

1. Сабақ мақсаты: Оқшаулағыштардың таңбалау жүйесін, тағайындауын, классификациясын, құрылымын оқып білу.

6. Бақылау сұрақтары:

1. Тағайындау, классификация, оқшаулағыштардың таңбалау жүйесі.

2. Тiрек оқшаулағыштардың конструкциясы, қолдану аймағы.

3. Тiрек - iстiкті оқшаулағыштардың конструкциясы, қолдану аймағы.

4. Тiрек - өзектi оқшаулағыштардың конструкциясы, қолдану аймағы.

5. Өтпелі оқшаулағыштардың конструкциясы, қолдану аймағы.

6. Майға толтырылған кірістер конструкциясы, қолдану аймағы.

7. Әдебиет .

Почаевец В. С., Электрические подстанции М., 2001г.
Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
Андреев В. А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
Ливинец Н. П., Немилостивый А. Н. Энергетика анықтамасы. К., Техника, 2008ж
Сибикин Ю. Д., Сибикин М. Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

№1 Тәжірибелік жұмыс. Таратқыш құрылғылардың оқшаулағыштарын оқып білу.

Оқшаулағыштар басқа потенциалдарда тұрған электр қондырғыларының жерлестірілген және басқа да бөліктеріннен ток өткізгіш бөліктерін оқшаулауға және ток өткізгіш бөліктерін бекітугі арналған.

Оқшаулағыштар міндеті бойынша келесі түрлерге бөлінеді:

желілік -әуелік желінің сымдарын ашық тарату құрылғыларының тіректеріне бекітетін;
аппараттық тарату құрылғылары мен аппараттарының ток өткізгіш бөліктерін бекітетін.

Аппаратты оқшаулағыштар конструкциялары бойынша тiректік, тiрек-стержнді, тiректі - штырлы, өтпелі оқшаулағыштарға және май толтырылған кірістеріне бөлінеді.

Тiректік оқшаулағыштары (1-сурет) iшке ортануға арналған. Оларды нормалы (1, а-сурет) және кіші габаритті (1, б, в-сурет) орындалуында шығарады. Нормалды орындалған оқшаулағыштар асты фланецтен 3, үсті колпактан 1 тұрады. Олар оқшаулағыштарды конструкцияларға және ток өткізгіш бөліктерді оқшаулағышқа бекітуге арналған. Оқшаулағыштардың фарфорлық корпусы 2 цементпен сыланып, шойын фланцқа және шойын колпакқа бекітілген. Дөңгелек фланецті оқшаулағыш металл конструкциясына бір болтпен, овалды фланецпен екі болтпен, төртбұрышты фланецпен төрт болтпен бекітіледі. Оқшаулағыш типтерінің белгіленуінде әріптер мен сандар конструкциясын, оқшаулағыш материалын, номинальдық кернеуін, қиратылу жүктелуін және фланецтің формасын көрсетеді. Мысалы, ОФ-10-375 ов - тіректік фарфорлы, номинальды кернеуі 10 кВ, қиратылу жүктелуі 375 кН, овалды фланецті.

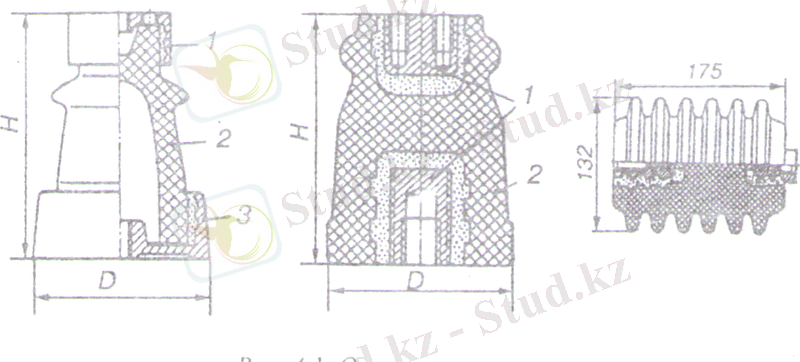

1-сурет. Тiректік оқшаулағыштар: а) нормалды орындау; б және в) аз габариттi.

Егер маркіленуінде фланец типі көрсетілмесе, бұл демек, арматурасының оқшаулағыштың денесіне батырылғанын көрсетеді (1, б, - сур) . Iшкi бiтеу фарфорлық корпустың 2 активтік биіктігі сақталуында, сол шамада оқшаулағыштың биiктiгiн шамамен 40%-ке азаяды. Ол оқшаулағыштардың салмағын шамамен 2 есе төмендетеді. Оқшаулағыштың фарфорлық корпусына арматураларды бекіту үшін ойықтар жасалады, ток өткізгіш бөліктерімен оқшаулағыштарды конструкцияларға бекіту үшін ол ойықтарда кесілген тесікті ниппелдер 1 орыналасқан.

Комплект таратқыш құрылғыларында қабырғалы бетi бар аз габариттi тiректік оқшаулағыштары қолданылады. 1-суретте, 20В кернеулі ОФР-20 типті оқшаулағыш көрсетілген.

Тiрек - штырлы оқшаулағыштар сыртқы қондыру үшін қолданылады. Оларды 6, 10 және 35 кВ кернеулеріне шығарады және ОНШ деп белгілейді. 2, а-суретінде ОНШ-35 типтік сыртқа қондырылатын тіректік - штырлы номинальды кернеуі 35 кВ оқшаулағыш көсетілген. Ол бір-біріне кіріп тұрған екі фарфорлық 2 және 1элеметтерден тұрады. Төменгі элемент фланецті шойын штырге 4 цементпен 5 бекітіледі. Фланец оқшаулағышты жерлестірілген конструкцияға бекітуге арналған тесіктерден тұрады. Оқшаулағыштың үстіңгі элементіне қалпақ 3 киіледі.

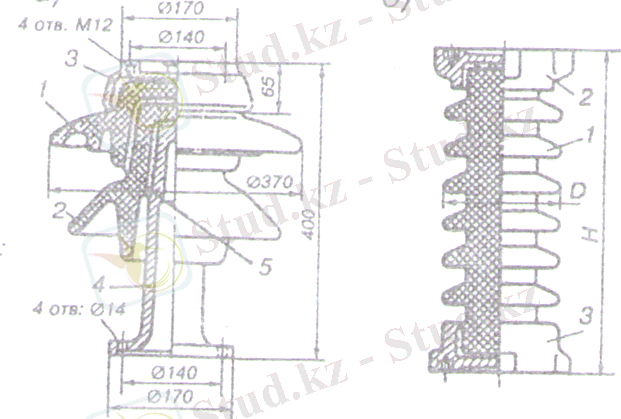

2-сурет. Сыртқа қондырылатын тiректік оқшаулағыштар.

Оларда ток өткізгіш бөліктерін бекітуге арналған кесілген тесіктері бар. Қалпак пен фарфорлық элементтер бір-бірімен цемент арқылы бекітіледі.

Оның бекiткiшi үшiн оюымен саңылауы ток өткiзетiн болады жиiрек. Қалпақ және фарфор элементтерi өзара цемент сылақтарымен бекiтедi. Фарфор элементтерiнiң төменгi тарабынан қойын бар болу оқшаулағыштардың ортақ электр берiктiгiн беттi үлкейтедi. Тiректі - штырлы оқшаулағыштар тегіс фарфордан 1 орындалады (2, б-сурет. ), шеттерiнде ток өткізгіш бөліктерін оқшаулағышқа және оқшаулағышты тіректік конструкцияға бекітуге арналған шойынды фланцтар 2 және 3 бекітіледі. Оқшаулағыштар 10, 35 және 110 кВ кернеулі болып өндiрiледi, тiректі - штырлы болып маркіленеді. Мысалы, ОНС -10-1000 - тіректік, сыртқа қондыруға арналған, стержнді, номиналды кернеуі 10 кВ, қиратылу жектемесі 1000 кН. Электр қондырғыларда ИОС және КО типті оқшаулағыштар кеңінен қолданылады.

Өтпелі оқшаулағыштар iшкi және сыртқы қондырғы үшiн шығарылады. Олар электр қондырғы бөлiмдердiң арасындағы қабырғалар арқылы шиналарды төсеген кезде қажет. 3-суретте ИП-10/400-750У1 типті өтпелі оқшаулағыштары көрсетiлген кернеуі10 кВ, тогы 400 А, қиратылу жүктемесі 750 кН, ауа райы жай аудандарда сыртқа қондыру үшiн арналған.

Oқшаулағыштар ішінде 1, 2 түйіспе шығыстарымен ток өткізгіш стержньдері өтетін, қуысты фарфор төлкелерiнен 2 және 4 тұрады. Фланец 3 оқшаулағышты өтпелі плитаға бекiту үшiн арналған. Фарфор төлке 4 сыртта жұмыс істеуге арналған.

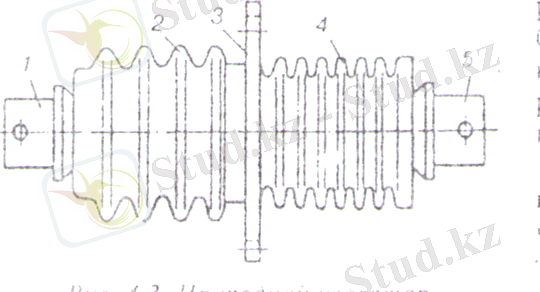

3- сурет. Өтпелі оқшаулағыштар.

Май толтырылған кірістер міндеті бойынша кернеуі 110 кВ және одан жоғары өтпелі оқшаулағыштар болып табылады. Ток өткізгіш стержнмен оқшаулағыштың фарфорлы төлкесінің арасының оқшауланған аралығындағы жоғары кернеулік оны маймен толтыруға мәжбүрлейді. Ток өткiзгіш стержнге арасында төсемелерді өткізетін қабатты кабельдік қағаз салынған. Қағаздардың қабаты мен төсемдерінің көлемдері потенциалдардаң біркелкі таралуын қамтамасыз етеіп, таңдалады. Фарфорлық төлкелер ішкі оқшаулағыштарды атмосфералық әсерлерден қорғайды және кірісті толтыратын майға резервуар болып табылады. Кірістің төменгі бөлігі маймен толтырылған аппараттың багінде орналасады.

Май толтырылған кірістер тығыз болып келеді. Май көлемінің температурасы өзгеруін компенсациялау үшін кірістің жоғарғы бөлігінде қысым компенсаторлары, және қысымды бақылау үшін өлшеу құрылғылары қарастырылған.

Желілі оқшаулағыштар конструкциясына байланысты штырлы жіне ілмелі болып бөлінеді. Ілмелі оқшаулағыштар тарелкелі және стержнді болады.

Ілмелі стержнді оқшаулағыштар тіректік - стержндіден конструктивті ажыратылады, шеттерінде оқшаулағыштарды тіректік конструкцияға және сымдарды оқшаулағыштарға бекітуге арналған тесікті екі металды шапка болады.

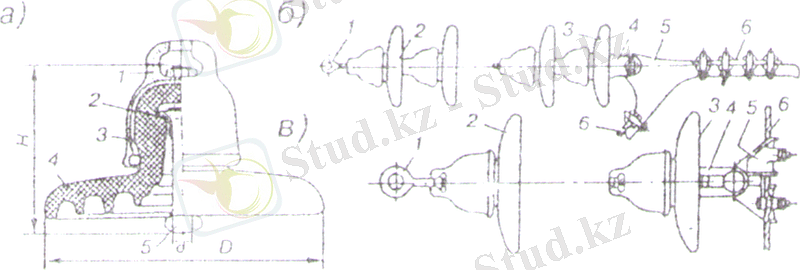

4-сурет. Ілмелі оқшаулағыштар:

а- оқшаулағыштардың конструкциясы,

б- оқшаулағыштардың керiп кигiзiлген гирляндасы,

в- оқшаулағыштардың ілмелі гирляндасы.

Ілмелі тарелкалы оқшаулағыштарда жауын жауғанда разряд кернеуін жоғарылату үшін төңкерілген тарелка түрінде фарфорлы немесе әйнекті корпусы болады (4, а-сурет) . Оқшауланатын бөлігі арнайы балқыманың 2 көмегімен металл пестиктен 5 немесе сырғадан тұрады. Фарфорлық басының үстінде ұяшықты шойын қалпағы орналасқан, оның ұясына басқа оқшаулағыштың бекітпесі немесе оқшаулағышты тірекке бекітетін құлақша кіріп тұрады. Фарфорға цементтік мастикамен 3 бекітіледі. Оқшаулағыштардың фарфорлық басының ішкі және сыртқы формасы тарелкалы оқшаулағыштардың механикалық төзімділікті қамтамасыз етеді.
