Ішке қондырылатын бөлгіштердің түрлері мен құрылысы


1 Ішке қондырылатын бөлгіштерді оқып білу

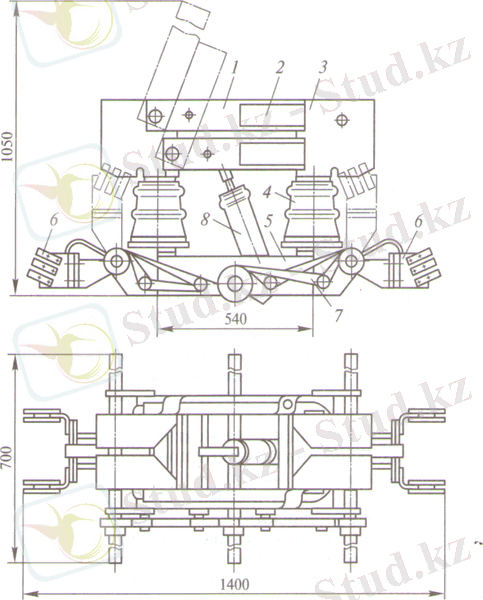

2 РВ.10/ 630.УЗ типті бөлгіші
Бөлгіш – қауіпсіздікті қамтамасыз ету үшін ажыратылған жағдайда түйіспелерінің арасында оқшауланған аралық болатын, электрлік тізбекті тоқсыз немесе аз ғана токпен ажыратыуға және қосуға арналған түйіспелі коммутациялық аппарат.
Ішке қондырылатын бөлгіштер бір полюсті (РВО) немесе үш полюсті (РВ, РВК, РВРЗ және т.б.) болады. Үш полюсті бөлгіштер ортақ бір рамада немесе әр қайсысы бөлек рамада орналасуы мүмкін. Бөлек полюстар бөлгіштің жетегімен байланысқан ортақ білікпен бірігеді. 1000 А дейінгі тоққа бөлгіш пышағы екі мыс жолақтан жасалады, ал үлкен тоқтарға үш-төрт жолақтан жасалған пышақтар қолданылады.
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

Пән: Электротехника
Жұмыс түрі:  Материал
Көлемі: 5 бет
Бұл жұмыстың бағасы: 300 теңге
Таңдаулыға:




Тақырып. Бөлгіштер. Міндеті, жіктелуі,құрылысы. Бөлгіштердің маркілену жүйесі. Ішке қондырылатын бөлгіштердің түрлері мен құрылысы.

1.Сабақ мақсаты: Ішке қондырылатын бөлгіштерді оқып білу.

2.Жабдықтар мен құралдар:
2.1. Ішке қондырылатын бөлгіштер: РВК-20, РВРЗ-2-208000.
2.2. Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.
2.3. Жұмыс құралы.

3.Нұсқау 1сағ. Бөлгіштер. Міндеті, жіктелуі,құрылысы. Бөлгіштердің маркілену жүйесі. Ішке қондырылатын бөлгіштердің түрлері мен құрылысы.

4. Техника қауіпсіздігі бойынша негізгі шаралар.
4.1. ТК №1 З.2., п.3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. Практикалық жұмыс№9.5 сағ.
Ішке қондырылатын бөлгіштерді оқып білу.

5.1. Жұмыс мақсаты: Ішке қондырылатын бөлгіштердің конструкциялық ерекшелiгiн және әрекет ету принципін талқылау.
5.2. Тапсырма:
1. Ішке қондырылатын бөлгіштердің конструкцияларын, негiзгi параметрлерін, әсер ету принципін оқып білу.
2.Бақылау сұрақтарына жауап беру.

6. Бақылау сұрақтары:
1. Бөлгіштердің міндеті, классификациясы, таңбалау жүйесі.
2. Бөлгіштердің көмегімен қандай операциялар жүзеге асырылады?
3. Ішке қондырылатын бөлгіштер РВРЗ-2-208000 конструкциясы және әрекет ету қағидаты.
4. Ішкі қондырылатын бөлгіштер РВ-10 630-УЗ конструкциясы және әрекет ету қағидаты.

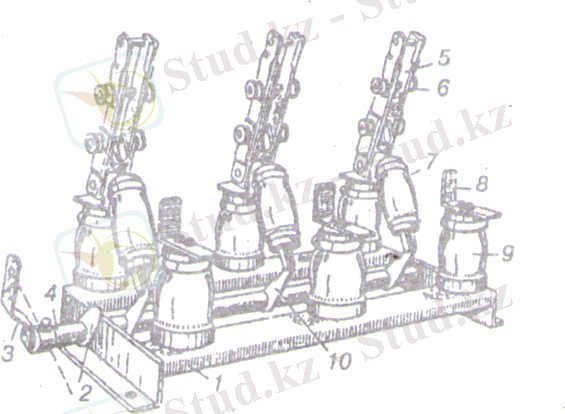

5. РВК-10.6 типті бөлгіштер. РВР-10 типті бөлгіштер.

7.Әдебиет:
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.
№9. Тәжірибелік жұмыс Ішке қондырылатын бөлгіштерді оқып білу.

Бөлгіш - қауіпсіздікті қамтамасыз ету үшін ажыратылған жағдайда түйіспелерінің арасында оқшауланған аралық болатын, электрлік тізбекті тоқсыз немесе аз ғана токпен ажыратыуға және қосуға арналған түйіспелі коммутациялық аппарат.
Ішке қондырылатын бөлгіштер бір полюсті (РВО) немесе үш полюсті (РВ, РВК, РВРЗ және т.б.) болады. Үш полюсті бөлгіштер ортақ бір рамада немесе әр қайсысы бөлек рамада орналасуы мүмкін. Бөлек полюстар бөлгіштің жетегімен байланысқан ортақ білікпен бірігеді. 1000 А дейінгі тоққа бөлгіш пышағы екі мыс жолақтан жасалады, ал үлкен тоқтарға үш-төрт жолақтан жасалған пышақтар қолданылады.

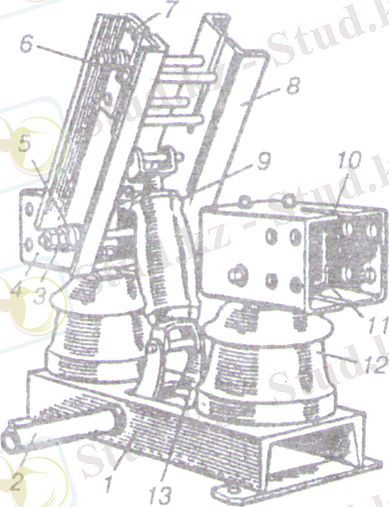

1-сурет. РВРЗ-2-208000 типті екi жерлестiрушi пышақтарымен iшке қондыруға арналған бөлгіш (бiр полюсті):
1-жылжымалы басты түйіспелер; 2 - болатты пластиналар;
3-жылжымайтын түйіспе; 4-тiректік оқшаулағыш; 5 - рама;
6-жерлестiрушi пышақтар; 7 - басты және жерлестiрушi пышақтардың арасындағы механикалық блоктау; 8-фарфорлы тяга.
1- суретте көрсетілген бөлгіштерде пышақ жылжымайтын түйіспелердің біреуінің айналасында айналады, пышақтың қозғалысы біліктен фарфорлық тягаға 8 беріледі. Түйіспелердегі тиісті қысым серіппелермен пайда болады. Қысқа тұйықталудан токтар өткен кезде пышақ пластиндерінен 1 жылжымайтын түйіспеге 3 ток өтетін жерлерде электродтинамикалық күш пайда болады. Қысқа тұйықталу тогы жоғары болғанда итеріс күші пышақ пластинасының тартылыс күшінен үлкен болуы мүмкін, бұл пысақ пластинасының түйіспеден шығуына, доғаның пйда болуына, яғни аварияға алып келеді. Бұны болдырмау үшін бөлгіштерде магниттік кілт құрылғысы қарастырылады. Ол пышақтың сыртында ... жалғасы
