Жоғарғы кернеулі разрядтандырғыштар



1 Вентильді разрядтаушылар сызықты емес вольт.амперлік сипаттамасы
2 Разрядтаушының өткізу тогы
Разрядтаушылар қорғайтын аппараттар болып табылады. Олар Электр жабдықтарының оқшаулануын шамадан тыс кернеуленуден қорғауға арналған. Тарату құрылғыларындағы электр қондырғыларында вентильді разрядтаушылар, электр тарату желілерінде түтікшелі разрядтаушылар қолданылады.
Вентильді разрядтаушылар сызықты емес вольт-амперлік сипаттамасы бар, жұмыс резисторына тізбектей қосылған аралық ұшқындардан тұрады. Кейбір разрядтаушыларда кернеуді тегіс тарату үшін шунтаушы резисторлармен ұшқын аралығы параллельді жалғанады.
Разрядтаушылардың шартты белгіленуінде әріптер мынаны білдіреді: Р – разрядтаушы; В –вентильді; П- қосалқы стансалық; С – стансалық; М- магнитті үрлеумен; О- жеңілдетілген конструкция; У- униполяллық; К – коммутациялық шамадан тыс кернеуленуді шектеуге арналған. Әріптердің қасындағы цифрлар разрядтаушылардың кернеуін білдіреді.
Разрядтаушылар параметр қатарларымен сипатталады.
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

Пән: Электротехника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 6 бет
Таңдаулыға:
Тақырып. Жоғарғы кернеулі разрядтандырғыштар. Міндеті, жіктелуі,құрылғысы,маркаларының жүйесі. Жоғарғы кернеулі разрядтандырғыштардың электрлік параметрлері. Разрядтандырғыштарды таңдау.

1.Сабақ мақсаты: Жоғарғы вольтты разрядтандырғыштарды оқып білу.

2.Жабдықтар мен құралдар:
2.1. Жоғарғы вольтты разрядтандырғыштар: РВП-6, РВС-15, РВС-20, РВМ, РМВУ-3,3, РВПК-3,3.
2.2. Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.
2.3. Жұмыс құралы.

3.Нұсқау 1сағ. Жоғарғы кернеулі разрядтандырғыштар. Міндеті, жіктелуі,құрылғысы,маркаларының жүйесі. Жоғарғы кернеулі разрядтандырғыштардың электрлік параметрлері. Разрядтандырғыштарды таңдау.

4. Техника қауіпсіздігі бойынша негізгі шаралар.
4.1. ТК №1 З.2., п.3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. №12 Тәжірибелік жұмыс. 5 сағ.
Жоғарғы вольтты разрядтандырғыштарды оқып білу.

5.1. Жұмыс мақсаты: Жоғарғы вольтты ажыратқыштардың конструкциясын, негізгі параметрлерін, әрекет ету принципін оқып білу.
5.2. Тапсырма:
1. Жоғарғы вольтты сақтағыштардың конструкциясын, негізгі параметрлерін, әрекет ету принципін оқып білу.
2. Бақылау сұрақтарына жауаптар дайындау.

6. Бақылау сұрақтары:
1. Тағайындау, классификация, жоғарғы вольтты сақтандырғыштардың таңбалау жүйесі.
2. Жоғарғы вольтты сақтандырғыштардың негізгі техникалық параметрлері.
3. РВП-6 типті ажыратқыш.
4. РВС типті ажыратқыш.

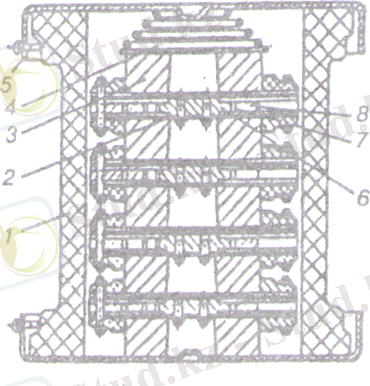

5. РВС ажыратқышының ұшқынды аралықтарының комплектi.
6. РВМ ажыратқышының магниттi ұшқынды аралықтарының блогi.

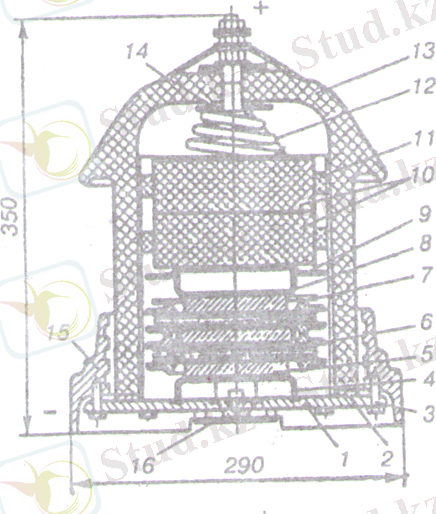

7. РМВУ-3,3 типті ажыратқыш.
8. РВПК-3,3 типті ажыратқыш.

7.Әдебиет
1. Почаевец В.С., Электрические подстанции М., 2001г.
2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
3. Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
4. Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
5. Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

№12 Тәжірибелік жұмыс. Жоғарғы вольтты разрядтандырғыштарды оқып білу.

Разрядтаушылар қорғайтын аппараттар болып табылады. Олар Электр жабдықтарының оқшаулануын шамадан тыс кернеуленуден қорғауға арналған. Тарату құрылғыларындағы электр қондырғыларында вентильді разрядтаушылар, электр тарату желілерінде түтікшелі разрядтаушылар қолданылады.
Вентильді разрядтаушылар сызықты емес вольт-амперлік сипаттамасы бар, жұмыс резисторына тізбектей қосылған аралық ұшқындардан тұрады. Кейбір разрядтаушыларда кернеуді тегіс тарату үшін шунтаушы резисторлармен ұшқын аралығы параллельді жалғанады.
Разрядтаушылардың шартты белгіленуінде әріптер мынаны білдіреді: Р - разрядтаушы; В - вентильді; П- қосалқы стансалық; С - стансалық; М- магнитті үрлеумен; О- жеңілдетілген конструкция; У- униполяллық; К - коммутациялық шамадан тыс кернеуленуді шектеуге арналған. Әріптердің қасындағы цифрлар разрядтаушылардың кернеуін білдіреді.
Разрядтаушылар параметр қатарларымен сипатталады.
Разрядтаушылар кернеуінің класы - разрядтаушылар жұмыстарына арналған желі кернеуінің номинальды шамасы.
Разрядтаушының ең жоғары тиісті кернеуі - разрядтаушының доғаны сенімді сөндіретін, эффективті кернеудің ең жоғарғы мәні.
Разрядтаушының тесілу кернеуі - разрядтаушының тесілу уақытындағы баяу өсетін кернеудің ең жоғарғы мәні.
Разрядтаушының импульстік тесілу кернеуі - разрядтаушының тесілу уақытындағы импульстік кернеудің жоғарғы мәні.
Разрядтаушының номинальдық разрядтау тогы - разрядтаушының тесілу уақытында өтетін импульстік токтың амплитудалық мәні.
Разрядтаушының өткізу тогы - разрядтаушыға тапсырылған шамадағы тұрақты кернеуі берілгендегі разрядтаушы арқылы өтетін ток.
Айнымалы ток вентильдік разрядтаушысы кернеудің аса өсуін шектеуші және одан қорғаушы негізгі құрал болып қызмет етеді.

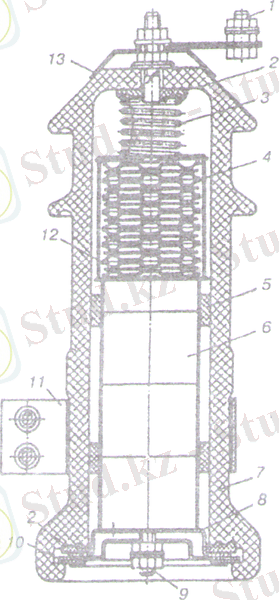

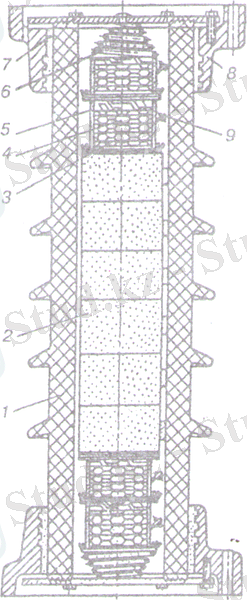

РВП-6 разрядтаушы 4-суретте көрсетілген. Ол көп дүркінді ұшқын аралықтарынан 12 және тізбектеліп қосылған және фарфорлық корпусында орналасқан, спиральды серіппемен 3 қысылған сызықты емес вилиттік резисторлерінен 6 тұрады. Қағаз - бакелитті цилиндрге 4 орналасқан көп дүркінді ұшқын аралығының блогы бірнеше тізбектей жалғасқан жеке ұшқын аралықтарынан тұрады. Жеке ұшқын аралығы меканитті немесе электркартон оқшаулағыштарына жабысқан екі фигуралық латунды электродтарынан тұрады. Сызықты емес тізбектелген резистор вилитті дискілерден жинақталады. Оның қасиеті түсетін кернеуі көбейген сайын, кедергісі азаяды және керсінше. Блоктағы ұшқын аралықтарының блоктағы және вилит дискілерінің саны разрядтаушының номинальды кернеуіне байланысты. Дискілерінің түйіспе беттері алюминиймен металданады, ал оның бүйірлері оқшаулаушы матирал жағылады ағыс тогының жолын бөгеу үшін. Вилит дискілері араласып кетпес үшін фетрлық немесе войлолық төсемелер 5 қойылады. Вилит ылғал сақтамайды, бұл онық қасиетін төмендетеді. Сондықтан разрядтаушы озон ұстайтын резеңкелі тығыздықпен 2 герметикаланады және жоғарысынан ... жалғасы
