Өлшеуіш трансформаторлар. Ток өлшеуіш трансформаторлары. Міндеті, жіктелуі, құрылғысы, маркілену жүйесі. Электрлік параметрлері. Ток трансформаторларының және аспаптардың оларға қосылу сұлбасы.
1.Сабақ мақсаты: Ток өлшеуіш трансформаторларын оқып білу.
2.Жабдықтар мен құралдар:

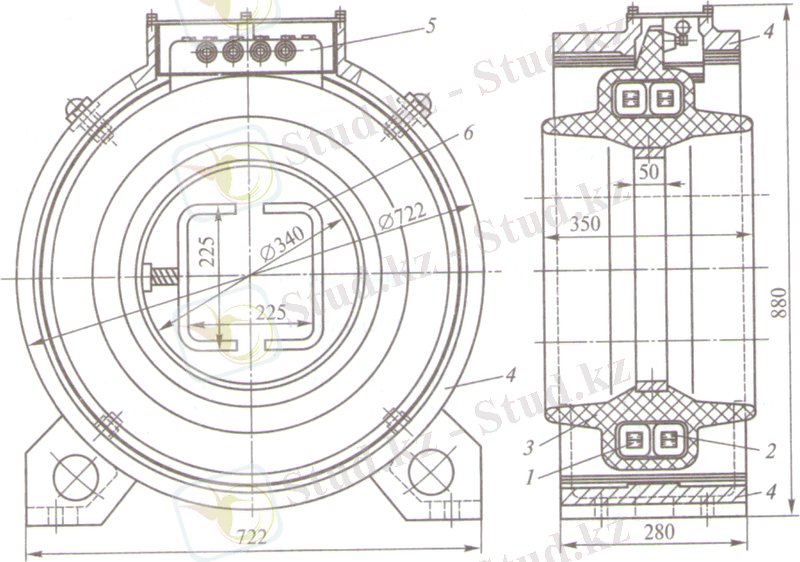

2.1. Тоқ өлшеуіш трансформаторлары: ТПОЛ-10, ТПЛ-10, ТШЛ-20, ТФЗМ
2.2.Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.
2.3. Жұмыс құралы.
3.Нұсқау 1сағ. Өлшеуіш трансформаторлар. Ток өлшеуіш трансформаторлары. Міндеті, жіктелуі, құрылғысы, маркілену жүйесі. Электрлік параметрлері. Ток трансформаторларының және аспаптардың оларға қосылу сұлбасы.
4. Техника қауіпсіздігі бойынша негізгі шаралар.
4.1. ТК №1 З.2., п.3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.
5. №13. Тәжірибелік жұмыс 5 сағ.
Өлшеуіш ток трансформаторларын оқып білу.
5.1. Жұмыс мақсаты: Тоқты өлшеу трансформаторларының құрылғысын, таңбалау жүйесін, электрлік параметрлерін зерттеу.
5.2. Тапсырма:
1. Тоқты өлшеу трансформаторларының құраылғысын, таңбалау жүйесін, электрлік параметрлерін зерттеу.
2. Құралдарға тоқтың трансформаторының қосындысы және қосу схемасын талқылау.3. Бақылау сұрақтарына жауаптар дайындау.
6.Бақылау сұрақтары:
1. Тоқ өлшеуіш трансформаторларының класификациясы, міндеті, маркілену жүйесі.
2. Тоқ өлшеуіш трансформаторларының негізгі параметрлері.
3. Тоқ өлшеуіш трансформаторларының жұмыс істеу принципі.
4. Құралдарға тоқтың трансформаторының қосындысы және қосу схемасы.
5. ТПОЛ-10, ТПЛ-10 тоқ трансформаторлары.
6. ТПОЛ-20, ТШЛ-20 ток трансформаторлары.
7. ТФЗМ ток трансформаторлары.
7.Әдебиет:
Почаевец В.С., Электрические подстанции М., 2001г.
Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.
№13 Тәжірибелік жұмыс. Ток өлшеуіш трансформаторларын оқып білу.
Өлшеуіш ток трансформаторлары айнымалы ток электр қондырғыларында өлшеу аспаптарының және қорғаныс релелерінің ток орамдарына қорек бері үшін, өлшеу аспаптарының өлшеу шектерін кеңейту үшін, және оларды релермен бірінші реттік жоғарғы кернеуден оқшаулауға қолданады.
Ток трансформаторлары ток түрлеріне байланысты ішке және сыртқа арналып және кштік трансформаторлар мен майлы ажыратқыштар шығарылады. Ток трансформаторлары қондырылу тәсілдеріне байланысты өтпелі және тіректік болып бөлінеді.
Бірінші реттік орамның конструкциясына байланысты ток трансформаторы мынандай болады:бір виткілі стержнді; бір виткілі шиналы; көп виткілі.
Ток трансформаторының әрбір типіне әріпті-цифрлы шартты белгі берілген:
Т -- ток трансформаторы;
П -- өтпелі (отсутствие буквы П указывает на то, что трансформатор опорный);
В -- майлы ажыратқышқа келтірілген;
ВТ -- күштік трансформаторға келтірілген;
О -- бір виткілі;
Л -- құйылған оқшаулау;
Ш -- шиналық;
М -- аз габаритті (ішке қондырылатын ток трансформаторларына арналған);
К -- шарғылы;
Ф -- фарфорлық оқшаулағышты;
3 -- жерге тұйықталудан қорғауға арналған;
У -- күшейтілген (жоғары электрдинамикалық төзімді);
ФЗ -- фарфорлық корпусты біріншілік орамды типі;
Н -- сыртқы қондырғы;
Р -- релелік қорғанысқа арналған өзекті;
Д -- дифференциальдық қорғаныс қорегі үшін екінші реттік орамды;
М -- май толтырылған (сыртқа қондырылатын ток трансформаторларына арналған).
әріптен кейінгі бірінші сан -- киловольтпен берілетін трансформатордың номинальды кернеуі;
"дробь арқылы" берілген келесі сан тобы -- өзекшелердің нақтылық классы (сан орнына әріп тұруы мүмкін Р немесе Д),
" дробь арқылы" берілген екі сан -- бірінші және екінші реттік токтар;
номинальдық токтан кейінгі сан -- орындалудың конструкцилық вари - анты;
конструкцилық варианттан кейінгі әріптер -- климаттық орындалу;
соңғы цифр -- орналасу категориясы.

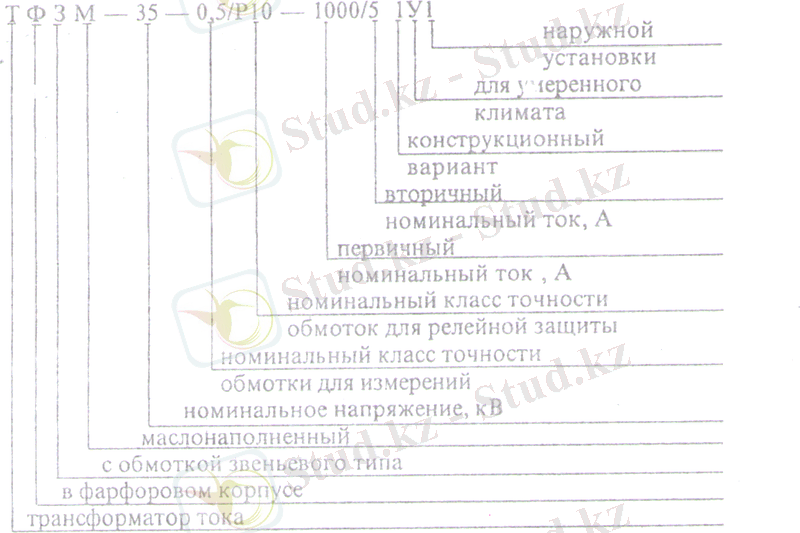

Ток трансформатор типінің белгілену мысалы және оның мағынасы:

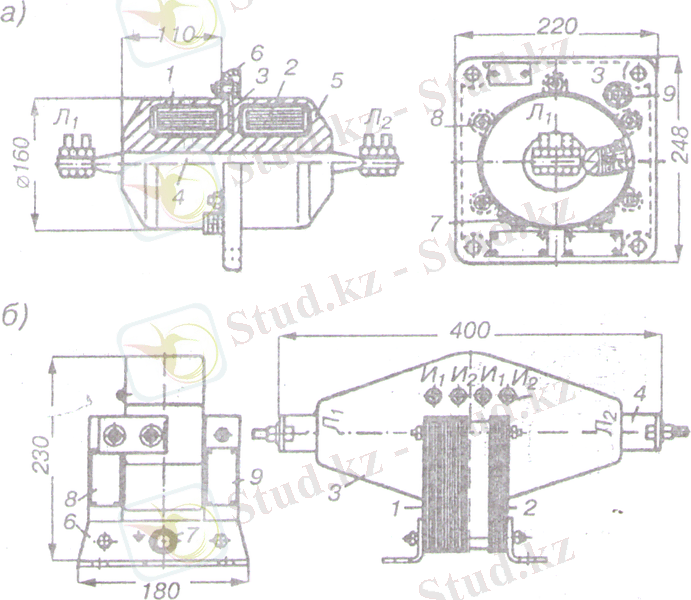

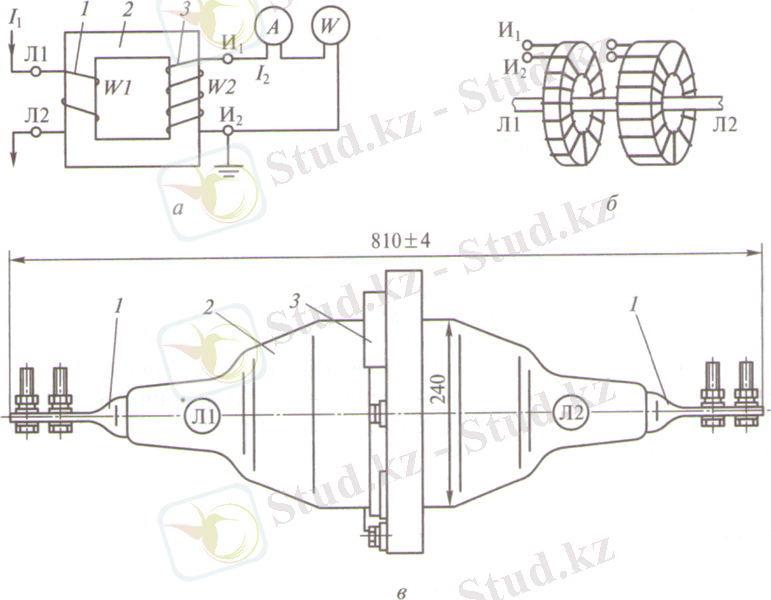

1-сурет. Ток трансформаторлары: а- ТПОЛ-10 типті; б- ТПЛ-10 типті
Өтпелі бір виткілі ТПОЛ типті номиналды бірінші реттік тогы 400-1500 А трансформаторлар ең қарапайымы болып табылады (1,а-сурет). Оларда бірінші реттік орам қызметін ұштарында Л1, және Л2 болтты қысқыштары бар тік сызықты стержнь 4 атқарады. Оқшау үстіндегі стержньге екінші реттік орамды екі сақиналы магнит өткізгіш 1 және 2 кигізілген. Магнит өткізгіштер бірінші ... жалғасы
1.Сабақ мақсаты: Ток өлшеуіш трансформаторларын оқып білу.
2.Жабдықтар мен құралдар:
2.1. Тоқ өлшеуіш трансформаторлары: ТПОЛ-10, ТПЛ-10, ТШЛ-20, ТФЗМ
2.2.Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.
2.3. Жұмыс құралы.
3.Нұсқау 1сағ. Өлшеуіш трансформаторлар. Ток өлшеуіш трансформаторлары. Міндеті, жіктелуі, құрылғысы, маркілену жүйесі. Электрлік параметрлері. Ток трансформаторларының және аспаптардың оларға қосылу сұлбасы.
4. Техника қауіпсіздігі бойынша негізгі шаралар.
4.1. ТК №1 З.2., п.3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.
5. №13. Тәжірибелік жұмыс 5 сағ.
Өлшеуіш ток трансформаторларын оқып білу.
5.1. Жұмыс мақсаты: Тоқты өлшеу трансформаторларының құрылғысын, таңбалау жүйесін, электрлік параметрлерін зерттеу.
5.2. Тапсырма:
1. Тоқты өлшеу трансформаторларының құраылғысын, таңбалау жүйесін, электрлік параметрлерін зерттеу.
2. Құралдарға тоқтың трансформаторының қосындысы және қосу схемасын талқылау.3. Бақылау сұрақтарына жауаптар дайындау.
6.Бақылау сұрақтары:
1. Тоқ өлшеуіш трансформаторларының класификациясы, міндеті, маркілену жүйесі.
2. Тоқ өлшеуіш трансформаторларының негізгі параметрлері.
3. Тоқ өлшеуіш трансформаторларының жұмыс істеу принципі.
4. Құралдарға тоқтың трансформаторының қосындысы және қосу схемасы.
5. ТПОЛ-10, ТПЛ-10 тоқ трансформаторлары.
6. ТПОЛ-20, ТШЛ-20 ток трансформаторлары.
7. ТФЗМ ток трансформаторлары.
7.Әдебиет:
Почаевец В.С., Электрические подстанции М., 2001г.
Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
Андреев В.А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
Ливинец Н.П., Немилостивый А.Н. Энергетика анықтамасы. К., Техника, 2008ж
Сибикин Ю.Д., Сибикин М.Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.
№13 Тәжірибелік жұмыс. Ток өлшеуіш трансформаторларын оқып білу.
Өлшеуіш ток трансформаторлары айнымалы ток электр қондырғыларында өлшеу аспаптарының және қорғаныс релелерінің ток орамдарына қорек бері үшін, өлшеу аспаптарының өлшеу шектерін кеңейту үшін, және оларды релермен бірінші реттік жоғарғы кернеуден оқшаулауға қолданады.
Ток трансформаторлары ток түрлеріне байланысты ішке және сыртқа арналып және кштік трансформаторлар мен майлы ажыратқыштар шығарылады. Ток трансформаторлары қондырылу тәсілдеріне байланысты өтпелі және тіректік болып бөлінеді.
Бірінші реттік орамның конструкциясына байланысты ток трансформаторы мынандай болады:бір виткілі стержнді; бір виткілі шиналы; көп виткілі.
Ток трансформаторының әрбір типіне әріпті-цифрлы шартты белгі берілген:
Т -- ток трансформаторы;
П -- өтпелі (отсутствие буквы П указывает на то, что трансформатор опорный);
В -- майлы ажыратқышқа келтірілген;
ВТ -- күштік трансформаторға келтірілген;
О -- бір виткілі;
Л -- құйылған оқшаулау;
Ш -- шиналық;
М -- аз габаритті (ішке қондырылатын ток трансформаторларына арналған);
К -- шарғылы;
Ф -- фарфорлық оқшаулағышты;
3 -- жерге тұйықталудан қорғауға арналған;
У -- күшейтілген (жоғары электрдинамикалық төзімді);
ФЗ -- фарфорлық корпусты біріншілік орамды типі;
Н -- сыртқы қондырғы;
Р -- релелік қорғанысқа арналған өзекті;
Д -- дифференциальдық қорғаныс қорегі үшін екінші реттік орамды;
М -- май толтырылған (сыртқа қондырылатын ток трансформаторларына арналған).
әріптен кейінгі бірінші сан -- киловольтпен берілетін трансформатордың номинальды кернеуі;
"дробь арқылы" берілген келесі сан тобы -- өзекшелердің нақтылық классы (сан орнына әріп тұруы мүмкін Р немесе Д),
" дробь арқылы" берілген екі сан -- бірінші және екінші реттік токтар;
номинальдық токтан кейінгі сан -- орындалудың конструкцилық вари - анты;
конструкцилық варианттан кейінгі әріптер -- климаттық орындалу;
соңғы цифр -- орналасу категориясы.
Ток трансформатор типінің белгілену мысалы және оның мағынасы:
1-сурет. Ток трансформаторлары: а- ТПОЛ-10 типті; б- ТПЛ-10 типті
Өтпелі бір виткілі ТПОЛ типті номиналды бірінші реттік тогы 400-1500 А трансформаторлар ең қарапайымы болып табылады (1,а-сурет). Оларда бірінші реттік орам қызметін ұштарында Л1, және Л2 болтты қысқыштары бар тік сызықты стержнь 4 атқарады. Оқшау үстіндегі стержньге екінші реттік орамды екі сақиналы магнит өткізгіш 1 және 2 кигізілген. Магнит өткізгіштер бірінші ... жалғасы
